电缆沟专项工程施工设计方案一、施工准备材料钢筋混凝土原材料。
围护材料、各种钢、木板枋材。
作业条件建筑物位置的标准轴线桩、水平桩及灰线尺寸,已经过复核。
在基坑施工前,根据地质资料和地下水位对基坑开挖的影响,确定基坑开挖的围护方案,以保证基坑作业顺利进行。
决定挖土方案,包括开挖方法、挖土顺序、堆土弃土位置、运土方法及路线等。
障碍物和地下管道已进行处理或迁移。
排水或降水的设施准备就绪。
二、工艺流程放线分层开挖修边(坡)基(槽)底整平基(槽)底预留土层基(槽)底找平.三、操作工艺1、土质均匀,且地下水位低于基坑(槽)或管沟底面标高,挖方深度不超过下列规定时,可以考虑不放坡和不加支撑。
密实、中等密实的砂土和碎石类土(填充物为砂土)1.0m;硬塑、可塑的轻亚粘土及亚粘土1.25m;硬塑、可塑的粘土1.5m;坚硬的粘土2m。
2、当地质条件良好,土质均匀且地下水位低于基坑(槽)或管沟底面标高时,挖土深度在5m以内不加支撑的边坡,其边坡坡度应符合表22土的类别边坡坡度(高宽)坡顶无荷载坡顶有静载坡顶有动载中密的砂土11.0011.2511.50中密的碎石类土(填充物为砂土)10.7511.0011.25中密的碎石类土(填充物为砂土)10.5010.6710.75硬塑的轻亚粘土10.6710.7511.00硬塑的亚粘土、粘土10.3310.5010.67老黄土10.1010.2510.33软土(经井点降水后)11.00五、施工注意事项避免工程质量通病基坑开挖,在有水平标准严格控制基底的标高,标桩间的距离3m,以防基底超挖。
在软土地层开挖桩基承台基坑时,应按工程桩施工顺序流水作业,以保证桩身强度达到70%以上时才开挖基坑。
挖方要对称进行,高差不应超过0.8m,防止软土滑陷而发生桩身位移。
在地下水位以下挖土,必须有措施、有方案。
地质资料反映有细砂粉土、中粗砂层的工程项目,必须有截水、降水等有效防止流砂的措施。
主要安全技术措施夜间施工时,施工现场应有足够照明设施,在危险地段设置明显的警示标志和护栏。

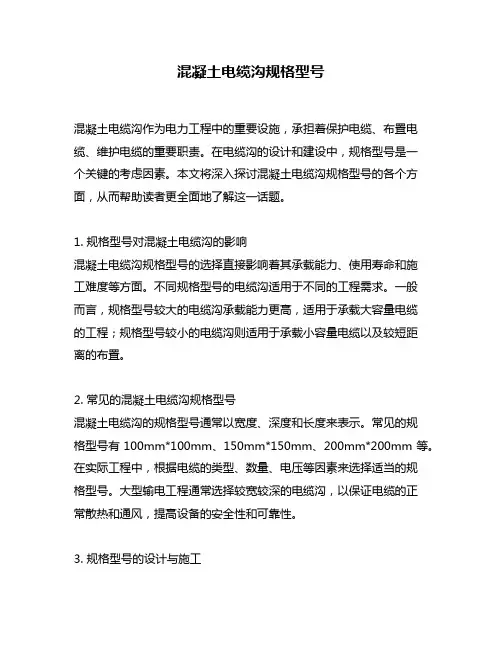

混凝土电缆沟规格型号混凝土电缆沟作为电力工程中的重要设施,承担着保护电缆、布置电缆、维护电缆的重要职责。
在电缆沟的设计和建设中,规格型号是一个关键的考虑因素。
本文将深入探讨混凝土电缆沟规格型号的各个方面,从而帮助读者更全面地了解这一话题。
1. 规格型号对混凝土电缆沟的影响混凝土电缆沟规格型号的选择直接影响着其承载能力、使用寿命和施工难度等方面。
不同规格型号的电缆沟适用于不同的工程需求。
一般而言,规格型号较大的电缆沟承载能力更高,适用于承载大容量电缆的工程;规格型号较小的电缆沟则适用于承载小容量电缆以及较短距离的布置。
2. 常见的混凝土电缆沟规格型号混凝土电缆沟的规格型号通常以宽度、深度和长度来表示。
常见的规格型号有100mm*100mm、150mm*150mm、200mm*200mm等。
在实际工程中,根据电缆的类型、数量、电压等因素来选择适当的规格型号。
大型输电工程通常选择较宽较深的电缆沟,以保证电缆的正常散热和通风,提高设备的安全性和可靠性。
3. 规格型号的设计与施工混凝土电缆沟的规格型号设计是一项复杂的任务,需要综合考虑工程需求、环境条件、施工难度等因素。
设计阶段需要进行强度计算、承载能力分析等工作,以确保电缆沟能够正常承载布置的电缆,并且有足够的使用寿命。
在施工阶段,施工人员需要按照设计要求进行挖掘、浇筑、养护等工作,并严格控制规格型号的尺寸和平整度,以保证电缆沟的质量。
4. 混凝土电缆沟规格型号的优化与发展随着电力工程的不断发展,对混凝土电缆沟规格型号的需求也在不断演变。
目前,一些新型规格型号的电缆沟开始被广泛应用,例如“U”型电缆沟、模块化电缆沟等。
这些新型规格型号的电缆沟具有施工简便、维护方便、使用寿命长等特点,可以满足不同工程环境下的需求。
总结回顾:混凝土电缆沟规格型号是电力工程中不可忽视的重要因素。
正确选择和设计规格型号可以保证电缆沟的安全性、可靠性和使用寿命,从而为电力输送提供良好的保障。
WORD文档下载可编辑电缆沟的具体设计规范专业技术资料分享直埋电缆线路工艺标准一、总则1.1目的:为使电缆线路分项工程施工作业规范化,促进施工技术进步,确保施工质量,制定本施工工艺标准。
1.2适用范围:本工艺标准适用于工业与民用建筑安装工程中的建筑电气分部电缆线路分项工程施工作业,对.WORD完美格式.于特定场所施工作业有特殊专业要求的应按规定进行。
1.3施工作业条件1.3.1和分项工程相关的施工技术文件应齐全有效,如施工图、图纸会审纪要、施工组织设计、质量计划、工艺评定标准,及相关技术标准、规范、标准图等。
1.3.2参与施工的作业人员应具备相应的施工技术资.专业知识编辑整理.质,需要时应安排对该项施工作业的适应性培训,考核合格者才能准许上岗作业。
1.3.3本项施工作业应使用的机具性能必须满足施工特性需要,且操作安全可靠,用于检测的计量器具量程、精确度应符合测量对象的要求,且在规定的有规检定周期内。
.WORD完美格式.1.3.4施工环境(1)直埋电缆沟按施工图控好,其深度应满足规范要求,底砂铺好,沟内无杂物。
(2)电缆敷设宜选择无雨天气下进行,气温宜在0℃以上。
2、操作工艺.专业知识编辑整理.2.1工艺流程图2.2工艺流程细则2.2.1准备工作(1)对用于施工项目的电缆进行详细检查,其型号、电压、规格等应与施工图设计相符;电缆外观应无扭曲、.WORD完美格式.坏损及漏油、渗油现象。
(2)电缆应进行绝缘电阻检测或耐压试验。
a、1KV及以下电缆,用1000V兆欧表测其线间及对地的绝缘电阻应不低于10MΩ。
b、6-10KV电缆应经检测绝缘电阻、直流耐压和泄漏试验,试验标准应符合国家标准规定。
.专业知识编辑整理.c、油纸绝缘电缆,测试不合格者,应检查芯线是否受潮,如受潮,可锯掉一段再测试,直到合格为止。
检查方法是:将芯线绝缘纸剥下一块,用火点着,如发出叭叭声,即电缆已受潮。
d、电缆测试完毕,油纸绝缘电缆应立即用焊料(铅锡合金)将电缆端头封好,其它电缆应用橡塑材料封头。
常用电缆沟设计选型方案比较摘要:本文介绍了现浇混凝土电缆沟、砖砌电缆沟以及预制电缆沟等几种形式在变电工程中的应用特点,并进行了综合比较分析,选取适用本地区的方案。
关键词:电缆沟综合比选设计方案电缆沟是变电站中主要构筑物,作为变电站的主要基础设施之一,优化其设计方案,关系到整个变电站的设计水平。
目前,变电站内电缆敷设一般采用明沟方式,包括砖砌、现浇混凝土、预制混凝土、成品复合沟等多种形式,智能化变电站工程中也有采用电缆槽盒来代替电缆沟的方案。
站内电缆敷设方式应根据工程实际情况,结合电气专业要求,做到施工方便、经济可靠。
以下就常用的几种方式进行比较,并结合本地区实际情况进行方案选择。
1现浇混凝土电缆沟现浇混凝土电缆沟是整体在地面以下。
沟道高出地面约150mm左右。
开挖沟槽后支模、排管、绑扎钢筋、浇筑混凝土、沟道侧边回填。
结构形式见图1-1。
地面电缆明沟在常规变电站工程中广泛应用,运行方便,易于检修,但施工工期稍长。
图1-1 普通混凝土电缆明沟构造图图2-1 普通砌体电缆明沟构造图2砖砌电缆沟冻深小于0.5m、地下水位低于1.0m的地区采用砌体明沟(过道路部分为钢筋混凝土暗沟)。
并设置钢筋混凝土底板和压顶梁,结构形式见图2-1。
砖砌电缆沟投资少,施工方便,但在地面以下部分沟壁因干、湿、冻融、机械力等反复作用下容易损坏、粉刷层面极易剥落。
本地区已经较少见应用该方案。
3预制电缆沟预制电缆沟分为无机复合材料电缆沟(槽盒)、混凝土预制电缆沟(槽盒)及U型成品电缆沟三类。
3.1无机复合材料电缆沟(槽盒)无机复合材料电缆槽盒在工程预制,运至现场组装,安装工序少,无需现场湿作业,施工工期短,运行检修方便,其最显著的特点为阻燃性能好,防火达到国家A级标准,同时节约了大量电缆支架及接地件材料。
槽盒置于地面之上,检修方便。
但接口较多,在一定程度上影响变电站美观。
图3-1无机复合材料电缆槽盒3.2混凝土预制电缆沟(槽盒)混凝土预制电缆槽盒,分为地面和地下两种。
电缆沟、浅槽敷设施工方案一、敷设方案1、施工区域划分划定施工区域:根据工程需求和设计方案,清晰划定电缆敷设的具体区域,确保施工过程中不受其他工程影响。
施工区域标志:在施工区域的周边设置标志,明确施工边界,以确保非施工人员的安全。
2、电缆敷设路径规划路径设计:根据工程要求和地形地貌,合理规划电缆敷设路径,避免遇到障碍物,提高电缆的敷设效率。
转弯半径设置:在路径设计中,特别注意转弯处的半径设置,确保不会对电缆产生不必要的拉力和损伤。
3、敷设方式选择(电缆沟、浅槽)电缆沟选择:根据地质情况、电缆特性以及工程要求,选择适合的电缆沟类型,如明挖电缆沟、暗挖电缆沟等。
浅槽选择:如果条件允许,可考虑采用浅槽敷设方式,注意浅槽的深度和宽度。
4、敷设深度和间距要求敷设深度:根据电缆的规格和要求,确定合适的敷设深度,确保电缆能够得到充分的保护。
间距设置:在多电缆敷设的情况下,设置电缆之间的间距,避免相互干扰和交叉。
5、电缆支架和固定设施支架设置:在挖掘的电缆沟或浅槽中设置电缆支架,确保电缆能够稳定地铺设在支架上。
固定设施:在路径的转弯处、斜坡等地方设置固定设施,防止电缆因外力而移动或受损。
二、施工准备1、工程人员配备项目经理:负责整个电缆敷设项目的管理和协调。
施工队长:负责具体的施工任务和人员调度。
电缆敷设人员:熟悉电缆敷设工艺,有相关经验的工程技术人员。
安全员:负责施工现场的安全管理,监督施工中的安全操作。
2、施工设备准备挖掘设备:包括挖掘机、挖掘装载机等,用于挖掘电缆沟或浅槽。
电缆敷设设备:包括电缆卷放机、电缆敷设机等,用于电缆的铺设。
固定设备:包括电缆支架、固定夹具等,用于保持电缆的稳定和固定。
3、安全防护措施个人防护装备:施工人员需配备安全帽、安全鞋、手套等个人防护装备。
现场标识:在施工现场设置标识,明确施工区域和安全通道。
防护栏杆:在挖掘电缆沟或浅槽的周边设置防护栏杆,确保施工区域的安全。
4、施工材料采购与检验电缆材料:确保采购到符合设计规范的电缆,对电缆进行检验,包括外观、规格、电气性能等方面的检测。
电缆沟的实在设计规范电缆沟是用于安装电缆、管线和设备的地下结构,是工业、城市及其他建设项目中紧要的构成部分。
电缆沟的设计规范对保障电力安全、保护管道及设备的完整性、延长使用寿命、降低工程投资有着至关紧要的作用。
本文将认真介绍电缆沟的实在设计规范。
一、电缆沟的类型1. 挖掘式电缆沟挖掘式电缆沟是指利用挖掘机等机械设备来开挖地面,形成宽度适当、深度符合要求的沟槽,再在沟槽内铺设电缆或管线的沟槽。
挖掘式电缆沟施工简单快捷,维护便利,但需要进行地面开挖,占用面积大,适合于大型建设工程。
2. 预制式电缆沟预制式电缆沟是指采纳混凝土、塑料等材料预制成标准尺寸的沟槽,在现场进行拼装、安装的沟槽。
预制式电缆沟具有施工速度快、质量好、维护简单等优点,适用于各类建设工程。
二、电缆沟的尺寸要求1. 沟槽内净宽度应不小于电缆直径的2.5倍;2. 沟底宽度应不小于沟口宽度;3. 沟槽深度应依照设计要求和地质条件,确保电缆在沟底的保护层高度不小于200毫米;4. 沟槽内应平整、光滑,无毛刺、锋利边角。
三、电缆沟的防水要求1. 底部排水,排水斗应设置在沟的一侧,其排水口的高度应不低于沟底的一侧,以便清洗和维护和修理;2. 在电缆入地点、弯曲处及终端中还应设防水接头,避开水进入电缆;3. 防水层材料应使用质量优良的防水材料,防渗性能好,施工质量应达到防水标准。
四、电缆沟的材料规定1. 预制式电缆沟的材料应符合设计和施工要求,使用质量稳定、强度高的建筑材料;2. 预制式电缆沟墙体宜采纳混凝土或材料质量好的塑料,墙体厚度应符合设计规定,其厚度应不小于250毫米;3. 沟底应先垫20cm以上的砂石层,再铺设混凝土厚度不小于150mm的水泥砂浆,保证沟底平整坚固。
五、电缆沟的安装要求1. 电缆沟开挖前,应依据设计要求及现场情况,订立认真的开挖计划,认真查看地形地貌和地质资料,避开破坏已有的管线或给现有的建筑物带来影响;2. 施工期间,应注意保持充足的通风和安全措施,避开施工环节中的安全事故;3. 安装电缆时,应采纳专业电缆安装工具,避开电缆在施工及使用过程中显现故障或断裂。
五、施工方案和施工方法(一)、施工方案根据本工程的工程情况和特点,施工总体安排为:施工分三个施工段、四个步骤进行施工,三个施工段分别为第一施工段:灞河-港务西路段,全长2127米。
第二施工段:港务西路-港务大道段,全长2320米。
第三施工段:港务大道-纺渭路段,全长1605米。
四个步骤即先进行电力管沟土方工程的施工,再进行电力管沟的施工,然后进行电缆井的施工,最后进行电缆支架的安装,施工中各个施工段之间采用平行作业,工序之间采用流水作业。
(二)、钢筋混凝土电力管沟工程施工方法1、开挖基础开挖沟槽时,派专人指挥土方机械及施工车辆,挖土时严禁超挖,保证基底10-20厘米预留土,人工清底,基础压实度符合施工规范的要求,开挖宽度、深度及放坡符合规范规定的施工要求。
2、C15混凝土垫层待基底素土夯实完成后,进行测量放线,浇打C15混凝土垫层振捣密实,表面应抹平压光。
浇筑混凝土垫层时,严格控制基础面高程,允许偏差宜比设计基础面低,但不应大于10mm。
采用商品混凝土,严格控制混凝土坍落度,不合格的混凝土不准使用。
混凝土用平板振捣器振至密实,密实标志是混凝土停止下沉,不再冒出气泡,表面呈现平坦,泛浆。
3、电缆沟及检查井底板、墙、顶板钢筋制作(1)、钢筋进场检验:每批钢筋进场必须具有原材质量证明书,其质量必须符合GB/T99及JGJ95-95等有关标准的规定。
原材复试符合有关规范要求,且见证取样数必须≥总实验数的30%,钢筋进场应按批检查和验收。
进场热轧光圆钢筋必须符合《普通低碳钢热轧圆盘条》(GB701)和《钢筋混凝土用热轧光圆钢筋》(GB13013)的规定;进场热轧带肋钢筋必须符合《钢筋混凝土用热轧带肋钢筋》(GB1499)的规定。
热轧钢筋进场时每批由同炉号、同牌号、同规格、同交货状态、同冶炼方法的钢筋≤60T 可作为一批;但每批应≤6个炉号、每炉号含碳量之差应≤0.02%、含锰量之差≤0.15%。
原材料实验报告单下部栏内必须填上“根据HRB335标准”,该组钢筋力学性能符合HRB335技术条件:屈强比大于1.25,屈标比小于1.3。

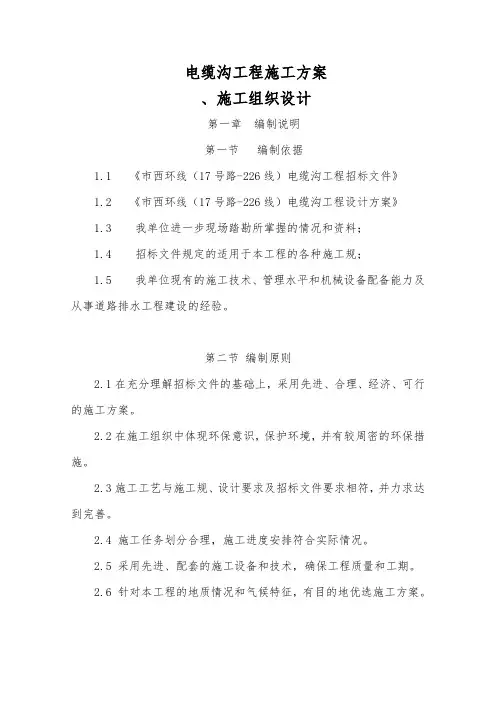

电缆沟工程施工方案、施工组织设计第一章编制说明第一节编制依据1.1 《市西环线(17号路-226线)电缆沟工程招标文件》1.2 《市西环线(17号路-226线)电缆沟工程设计方案》1.3 我单位进一步现场踏勘所掌握的情况和资料;1.4 招标文件规定的适用于本工程的各种施工规;1.5 我单位现有的施工技术、管理水平和机械设备配备能力及从事道路排水工程建设的经验。
第二节编制原则2.1在充分理解招标文件的基础上,采用先进、合理、经济、可行的施工方案。
2.2在施工组织中体现环保意识,保护环境,并有较周密的环保措施。
2.3施工工艺与施工规、设计要求及招标文件要求相符,并力求达到完善。
2.4 施工任务划分合理,施工进度安排符合实际情况。
2.5 采用先进、配套的施工设备和技术,确保工程质量和工期。
2.6 针对本工程的地质情况和气候特征,有目的地优选施工方案。
第二章工程概况第一节工程位置及围本工程位于市东南片区,此次业主招标的围为市西环线(17号路-226线)电缆沟工程,电缆沟长2899米。
第二节工程施工条件目前,施工现场的三通一平工作尚未进行,场外道路已接通,目前整个施工场地的水、电、交通及通讯条件均需要施工单位自行接通,才能满足施工需求。
第三节主要工程数量表第四节工程工期业主要求本工程的总工期为90日历天,但根据本工程的现场实际情况,结合我公司的“集中优势兵力,打歼灭战”的战略思路,将工程按时按量完成。
第三章施工方案一、施工准备为了本工程能够早日开工,缓解工期紧的矛盾,在正式开工前必须做好施工准备。
施工准备的容包括施工场地的“三通一平”工作,搭建临时设施,图纸会审,材料进场等施工工作。
1.1施工现场准备根据施工组织设计中平面规划,在现场布置管材堆场、库房等临时设施,敷设场区水、电、临时道路,施工现场管理人员配备手机、对讲机等通讯设备。
(1)先在施工区域外围搭好围护,清除障碍物。
(2)清走地表建筑垃圾,放好基槽开挖线。
电力工程专项方案(电缆沟及沟槽)施工单位:编制人:审核人:编制日期:一、工程概况1.现状道路(叙州路东南侧人行道上设有1.2x1.2电力电缆沟,道路两侧人行道上架设有10kV架空线. 根据<<叙州区电力管网专项规划>>, 大浪南路电缆沟规格为 1.2x1.2m,设在道路东南侧人行道上. 由于道路改造, 本次设计拆除现状电缆沟及10kV架空线, 并在道路东南侧人行道上新设计1.2x1.2m电缆沟.2.电力电缆沟采用隐蔽型,电缆沟沟内尺寸为1.2x1.2m,沟中心距人行道外边线0.85m。
3. 电缆沟明设活动盖板宽0.3米,暗设盖板宽0.5米,盖板接缝处用1:2.5水泥砂浆堵抹严密。
每隔15米设置5块明装活动盖板,在电力管线过路处设置5块活动盖板(纵向7块),活动盖板顶与人行道板齐平关图。
4.电缆沟过路口段改为电力排管埋地敷设,1.2x1.2m电缆沟改P3×8∅150玻璃钢管混凝土包封埋地敷设。
管缝用中砂填充,埋深不低于0.7米. 每隔200-250米预留一组横过路管6∅150玻璃钢管, 管顶埋深不小于0.7m,过路管端头设电缆井。
5. 施工时为防止电缆沟积水,电缆沟坡度要求和路坡一致,电缆沟排水要求最低点设排水管, 以此为基点每隔一个雨水井及过路管交接处在电缆沟底部埋设塑料增强管u-PVC∅150,按大于0.3%坡度将沟内积水就近排入雨水井内。
二、电缆沟及沟槽工程施工方法(一).基本施工顺序1.电力管道施工准备→测量定位→管槽开挖→验槽→基础处理→管道安装→管道包装→隐蔽验收→管槽回填土→单项工程验收。
2.电力沟、井施工准备→测量定位→管槽开挖→验槽→基础处理→沟(井)底板砼→沟(井)侧墙砌筑(包括预留、预埋)→沟(井)内抹灰→隐蔽验收→沟(井)顶盖板安装→沟(井)槽回填土→单项工程验收。
(二).主要施工方法1.土方开挖电力管槽、沟槽和井室的土方开挖,采用人工配合机械施工,为防止机械施工可能扰动槽底(侧墙)原始土层(压实土层)结构,拟在槽底标高以上和槽底外边线以内留出20cm左右的土层,待机械开挖后,用人工分别清挖至槽底设计高程和槽底外边线。

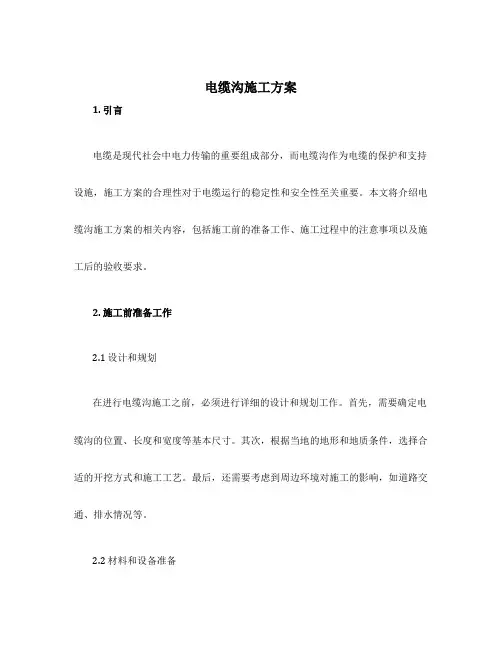

电缆沟施工方案1. 引言电缆是现代社会中电力传输的重要组成部分,而电缆沟作为电缆的保护和支持设施,施工方案的合理性对于电缆运行的稳定性和安全性至关重要。
本文将介绍电缆沟施工方案的相关内容,包括施工前的准备工作、施工过程中的注意事项以及施工后的验收要求。
2. 施工前准备工作2.1 设计和规划在进行电缆沟施工之前,必须进行详细的设计和规划工作。
首先,需要确定电缆沟的位置、长度和宽度等基本尺寸。
其次,根据当地的地形和地质条件,选择合适的开挖方式和施工工艺。
最后,还需要考虑到周边环境对施工的影响,如道路交通、排水情况等。
2.2 材料和设备准备在施工前,需要准备好所需的材料和设备。
主要包括挖掘机、推土机、水泥、砂石等施工机械和材料。
同时,还需要准备好操作人员,并确保他们具备相应的技能和经验。
2.3 安全措施电缆沟施工是一项危险的工作,因此必须采取一系列的安全措施。
首先,施工现场必须设置明显的警示标志,以提醒附近的人员注意安全。
其次,施工人员必须佩戴安全帽、安全鞋等个人防护装备。
此外,还需要进行定期的安全培训,提高施工人员的安全意识。
3. 施工过程3.1 地面准备在开始挖掘电缆沟之前,需要清理地表上的杂物和障碍物,以便顺利进行施工工作。
此外,还需要确保地面平整,并进行必要的标记,以确保电缆沟开挖的精确度和准确性。
3.2 开挖电缆沟根据设计和规划,使用挖掘机等施工机械进行电缆沟的开挖工作。
施工人员应严格按照设计要求进行开挖,并注意控制施工的速度和深度,以避免对周围环境和设施造成不必要的损害。
3.3 安装电缆在完成电缆沟的开挖后,需要进行电缆的安装工作。
施工人员应将电缆逐段地放入电缆沟中,并按照设计要求进行固定和保护。
在安装过程中,要注意保持电缆的完整性和紧凑性,以确保电缆的正常运行。
4. 施工后验收4.1 检查与修复在完成电缆沟的施工后,应进行详细的检查和修复工作。
施工人员应检查电缆的固定和保护情况,并及时修复任何可能存在的问题。
电缆选型的几种方法电缆选型是指根据特定的工程要求和应用环境条件,选择合适的电缆类型和规格。
正确的电缆选型可以保证电气设备的安全运行,提高电力传输的效率。
下面介绍几种常用的电缆选型方法。
1.电气参数选型法:根据工程所要求的电流载荷、额定电压、短路电流、电缆长度等电气参数,选择符合要求的电缆。
可以通过计算电流载荷的方法,来确定所需的电缆截面积和导体规格。
2.环境条件选型法:根据电缆敷设的环境条件,如温度、湿度、辐射等因素,选择适合的电缆。
例如,在高温环境下,需要选择能够承受高温的耐热电缆。
3.功能要求选型法:根据工程所要求的电缆的功能特性,如阻燃性能、耐火性能、耐腐蚀性能等,选择相应的电缆。
例如,在火灾风险较高的场所,需要选择具有良好阻燃性能的阻燃电缆。
4.结构形式选型法:根据电缆的结构形式,包括绝缘材料、绝缘层厚度、导体材料、屏蔽材料等,选择适合的电缆。
例如,在需要抗干扰、抗电磁干扰的场所,需要选择具有屏蔽层的屏蔽电缆。
5.经济性选型法:综合考虑电缆的价格和性能,选择经济合理的电缆。
需要综合考虑初期投资和长期运行成本,选择性价比较高的电缆。
6.标准规范选型法:根据国家或行业的标准规范,选择符合要求的电缆。
例如,在国际标准化组织(ISO)出版的电缆标准中,规定了各种类型的电缆的性能要求和测试方法。
从以上几种选型方法可以看出,电缆选型需要考虑多个因素,包括电气参数、环境条件、功能要求、结构形式、经济性以及标准规范等。
不同的电缆选型方法可以结合使用,以获得最佳的电缆选型方案。
此外,可以根据具体工程的特点和要求,进行定制化选型,以满足实际应用的需要。
1.工程概况本工程为220KV双山变电站电缆沟工程,电缆沟共有六种, 分别为: 400×350电缆沟131米;850×700电缆沟30米;600×500电缆沟10米;1000×1400电缆沟61米;1100×1250电缆沟177米;1600×1250电缆沟32米。
电缆沟长度共计441米。
电缆沟为钢筋混凝土电缆沟, 电缆沟盖板在角钢与钢筋焊接完成后, 整体镀锌防腐, 电缆沟交叉处所埋支承盖板用型钢要镀锌后再预埋, 电缆沟两侧预埋通长角钢及锚筋亦要焊接镀锌后再行施工。
电缆沟垫层为100mmC10砼,基础底板为C20砼, 沟底和沟壁采用C25混凝土。
电缆沟侧壁内、外两侧、沟底内侧均采用1: 2水泥砂浆加5%防水剂, 抹面20厚。
2.施工准备2.1现场准备2.1.1 工程开工前, 先由测量人员根据站区控制桩布设控制桩点, 所有控制桩都用混凝土进行加固围护, 如有必要, 还应用围栏围护。
2.1.2 土方工程开工前, 根据施工图纸及轴线桩测放基槽开挖线。
土方开挖要注意不能让弃土掩盖控制桩及轴线桩。
由于本工程为新建工程, 场地高低不平, 为保证能洒出开挖边线, 应先用人工对场地周围进行平整。
技术准备2.1.3组织有关技术人员熟悉图纸, 了解各部分尺寸, 制定相应的施工工序。
了解施工现场状况, 布置施工平面。
2.1.4根据进度计划编制材料进场计划, 组织施工力量, 做好材料、成品、半成品的加工订货及进场工作。
2.1.5施工前做好各级技术交底, 尤其是对工程的特殊性及技术质量要求要详细交底, 做到人人心中有数, 严格按图纸及规范要求施工。
3. 施工平面布置本工程施工现场较为平坦, 但用地不宽畅, 仅有零星小空地可以利用。
4. 施工顺序及施工计划本工程施工工期较紧, 拟采取如下施工顺序。
定位放线→基槽开挖→基础垫层浇筑→基础底板浇筑→沟壁砼浇筑→砼压顶→内外抹灰→盖板制作与安装。
配网工程常用电力电缆的设计分析和选型【摘要】关于电力电缆是连接电源和用电设备的中间设备,尤其是常用电力电缆,在电网中得到广泛应用,为电力系统的安全、可靠运行起到重要作用。
本文作者通过对配网基建工程中电力电缆设计常存在的问题,简单阐述了一些探讨与建议。
【关键词】:电力电缆;设计;载流量;电缆截面引言目前,我国正加快城市配电网的建设。
为配合城市发展建设的需要,结合城市容貌的更新,提高人们用电的质量和安全性,供电部门近年来大力改造城区、农村电网,更多地采用电力电缆进行配网工程项目。
电力电缆的设计分析在配网工程中,电缆的设计可以按照长期负荷的载流量、电缆的运行条件、动热稳定、机械强度等的进行截面选择。
1.1 电缆额定载流量计算(100%负荷因数)电缆额定载流量的计算公式是国际电工委员会(IEC)根据国际大电网会议(ICGRE)1964年的报告于1982年所制定的电缆额定载流量(100%负荷因数)计算标准。
随后对该标准经过20多年来修改和增补,形成了现在的IEC60287标准。
各国对电缆运行条件参量的期望值存有很大差别,IEC标准提倡从不同的角度出发,各个国家规定相应的值。
对于直接埋地、管道、沟道或钢管中敷设的电缆,特别是土壤热阻系数,对土壤的含水量非常敏感,土壤的水分迁移而引起土壤干燥,其热阻系数发生巨大变化,随时间可能有明显的变化,取决于土壤的类型、地势、气象条件和电缆负荷,必须现场实测,采取相应措施。
为了准确的计算电缆在特定环境条件下的载流量,选取相应参数值时应特别加以考虑。
下面介绍现行配网工程中常用到的几种交流电缆敷设方式,其额定载流量计算公式:A. 空气中不受日光照射的交流电缆电缆有空气中敷设,是无强迫对流散热的自由空气中的敷设,包括:室内、室外、隧道和沟道中非连续的托架上、梯形支撑物或夹板间的敷设。
从高于环境温度的温升表达式中,可导出交流电缆安全运行的载流量计算公式:式中I----一根导体中流过的电流,A;----高于环境温度的导体温升,K;R----最高工作温度下导体单位长度的交流电阻,Ω/m;Wd----导体绝缘单位长度的介质损耗,W/m;T1----一根导体和金属套之间单位长度热阻,Km/W;T2----金属套和铠装之间内衬层单位长度热阻,Km/W;T3----电缆外护层单位长度热阻,Km/W;T4----电缆表面和周围介质之间单位长度热阻,Km/W;n----电缆(等截面并载有相同负荷的导体)中载有负荷的导体数;λ1----电缆金属套损耗相对于所有导体总损耗的比率;λ2----电缆铠装损耗相对于所有导体总损耗的比率。
湖北咸宁核电厂永久进厂门路门路土路肩设电缆,电缆起点桩号K22+800,终点桩号 K24+441.928,路线全长 1.6418928 公里。
个中门路左侧每 25m 设一条灯杆;右侧设电缆沟及灯杆。
门路左侧每 25m 设一条灯杆和个路灯手孔井,灯杆差不多深1.638m,宽 40cm,差不多由 C25 钢筋混凝土构成,差不多下铺 15cm 砂砾垫层,差不多顶部预埋M22×1000 的连接螺栓;路灯手孔井长宽为 1.08m,深 1m~ 1.3m,左侧门路沿线埋设φ100 的电缆及套管。
门路右侧每25m 设一条灯杆和除桥梁外其它门路均设电缆沟,右侧灯杆与左侧灯杆对称安排,电缆沟宽 1.1m,深 1.398~1.42m,个中底部铺设 15cm 厚砂砾垫层,电缆沟墙厚 20cm,由 C25 钢筋混凝土构成;电缆沟盖板是 C30 钢筋混凝土预制;电缆沟墙身每隔一米预埋一个支架;灯杆差不多与电缆沟连成一个整体,在灯杆地位埋设一条 DN200PVC 管作为排水管。
依照本工程总体施工筹画,电缆沟工程总工期为两个月,桥西段电缆沟筹画 2022 年 3 月 10 日开工,至 2022 年 4 月 10 日落成。
桥东段电缆沟筹画 2022 年 6 月 10 日开工,至 2022 年 7 月 10 日落成。
人数(个)1 1 12 1 1 13 1 30 数量1111432 1 套测量放线—→差不多开挖及处理—→砂砾垫层铺设—→ 电缆沟差不多施工—→ 电缆沟侧墙施工—→左侧电灯杆差不多、 路灯手孔井施工—→ 盖板预制、 吊装—→砼养护及差不多回填—→接地体系施工—→灯杆吊装序号 职务 1 技巧主督工程师 2 现场施工主管 3 实验员 4 测量员 5 安然员 6 质检员 7 质保员 8 施工员9 筹画合同工程师 10 工人序号 机械名称 1 挖土机2 自卸汽车3 搅拌楼4 柴油发机电5 砼罐车6 插入式振捣棒7 手扶打夯机 8 钢筋加工机备 注备注及固定—→灯具安装—→调试(1)测量放样测量采取全站仪进行定位放样,用水准仪来控制高程。
第一节电缆线路的设计2.1.1设计依据列出工程设计任务书及批准的文号,经审核批准后的电力系统设计文件、上级机关或下达设计任务单位对工程设计的有关指示性文件等,以及与建设单位签定的设计合同。
2.1.2设计规模及范围设计规模是根据工程设计任务书的要求,说明线路的电压等级,输送电力容量及电缆线路截面,线路起止点、长度、回路数及其连接方式等。
2.1.3建设单位及期限确定工程建设单位、施工单位,按设计任务书要求及建设单位安排,明确施工时间及建成投运时间。
2.1.4主要经济和材料耗用指标主要包括全线总的综合造价和本体造价。
说明耗用材料名称、规格、数量,并附设备材料清册。
2.1.5说明送电电缆线路的输送容量及导线截面选择根据已定的送电线路电压等级,通过电力系统的计算,说明线路正常和事故时的最大输送电力容量,确定线路回路数和所需的导线截面。
2.1.6电缆线路路径方案的选择按照已掌握的沿线路径资料,对全线选出各有特点的两、三个路径方案进行比较,从技术上分析各方案的优劣程度,还要从线路安全运行、方便施工、降低造价、经济运行、障碍物的处理及大跨越情况等方面进行全面分析比较后,来说明推荐的路径方案,并附设计图。
第二节电缆选型2.2.1 电缆型式根据电网建设特点及周边环境情况,10kV电缆一般应采用铜芯交联聚乙烯绝缘聚氯乙烯护套(双层护套,包括聚氯乙烯内、外护套)钢带铠装电力电缆,如:YJV22型。
2.2.2 交联聚乙烯绝缘电力电缆具备以下特性:2.2.2.1 电气绝缘性能优良;2.2.2.2 具有较高的热稳定性,导体长期允许工作温度可达90℃,载流量较大;2.2.2.3 线路不受高差限制,防机械损伤能力强,安装方便。
2.2.3根据《高压电缆选用导则》:10kV交流系统中电力电缆缆芯与绝缘屏蔽之间额定电压应选择(U。
/U):8.7/15kV。
对于电缆所在系统中的单相故障持续时间在1min到2h之间,个别情况在2—8h之间时,必须选用第Ⅱ类的U0 ,即为12kV,电压应选择12/15kV)2.2.4 电力电缆缆芯截面选择的基本要求:2.2.4.1 10kV系统持续工作回路的电缆导体工作温度,不得大于90℃;2.2.4.2 最大短路电流作用时间产生的热效应,应满足热稳定条件,即按短路电流作用下电缆导体温度不超过250℃。
电缆沟及电缆井的施工方案一、编制依据及原则1.编制依据(1)《建筑地基基础设计规范》GB50007-2002;(2)《混凝土结构设计规范》(GB50010-2010)(3)《建筑抗震设计规范》(GB50011-2010) (4)《构筑物抗震设计规范》 GB50191-93(5)《建筑地基处理技术规范》(JGJ 79-2002)(6)《35Kv及以下电缆敷设图集》(94D101-5)(7)我单位进一步现场踏勘所掌握的情况和资料;(8)招标文件规定的适用于本工程的各种施工规范;二、工程概况1.工程简介:施工数量表:4.工程投入的主要物资测量控制是施工的根本,因此我们将根据《工程测量规范》和甲方、监理机构所提交的坐标点、高程点、《平面布置图》进行施工控制网测量。
对甲方、监理机构所提交的坐标点、高程点位进行复测,并对场区内的现状地面标高进行统一复测,建立场区平面控制网,绘制控制网桩位图,施工控制网桩位及测量资料须经各方审定签认后方可实施。
3.电缆沟施工准备1.沟槽开挖本工程现场土质情况较好,采取人工配合机械严格按施工设计边坡进行,边坡为1:0.3,沟槽两侧留0.3m的操作面宽。
若遇到周边环境较差不适合机械开挖的段面,采用人工进行开挖。
在开挖过程中将开挖出的余土就近堆放,但堆放点距沟槽边不少于5米。
沟底应按千分之三设置纵坡,每50米设置设置φ500深0.5米的集水井,沟槽开挖过程中及结构施工中,均应进行临时施工排水,用水泵将集水抽排至施工范围外的排水系统,保持管道施工在无水条件下进行。
电缆沟施工后沟槽不得长期停置,应及时回填以保证沟槽回填的质量。
在施工管道时,开挖到设计标高,请设计人员、监理、业主现场验槽后,确保电缆沟基础达到设计要求。
2.基坑围护电缆沟井四面采用放坡形式,并采用砂浆护坡,坡比为1:0.5。
3.定位放线和沟槽开挖1.根据设计总平面图布置的电缆沟坐标,利用已建立的全站平面及高程控制网用全站仪进行投、分点定位并放出基坑开挖灰线和平面坐标轴线控制桩并兼作高程控制点(标出高程读数)。
常用电缆沟设计选型方案比较

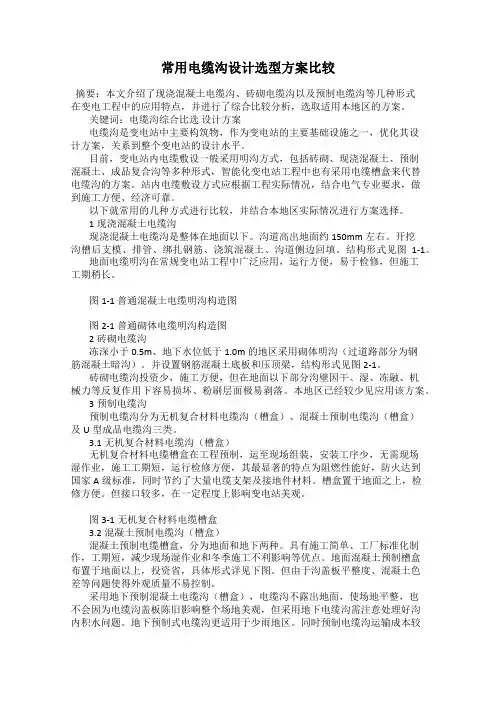

发表时间:2019-01-03T15:48:09.987Z 来源:《基层建设》2018年第34期作者:鲁露[导读] 摘要:本文介绍了现浇混凝土电缆沟、砖砌电缆沟以及预制电缆沟等几种形式在变电工程中的应用特点,并进行了综合比较分析,选取适用本地区的方案。
江苏省南通电力设计院江苏南通 226006摘要:本文介绍了现浇混凝土电缆沟、砖砌电缆沟以及预制电缆沟等几种形式在变电工程中的应用特点,并进行了综合比较分析,选取适用本地区的方案。
关键词:电缆沟综合比选设计方案电缆沟是变电站中主要构筑物,作为变电站的主要基础设施之一,优化其设计方案,关系到整个变电站的设计水平。
目前,变电站内电缆敷设一般采用明沟方式,包括砖砌、现浇混凝土、预制混凝土、成品复合沟等多种形式,智能化变电站工程中也有采用电缆槽盒来代替电缆沟的方案。
站内电缆敷设方式应根据工程实际情况,结合电气专业要求,做到施工方便、经济可靠。
以下就常用的几种方式进行比较,并结合本地区实际情况进行方案选择。
1现浇混凝土电缆沟现浇混凝土电缆沟是整体在地面以下。
沟道高出地面约150mm左右。
开挖沟槽后支模、排管、绑扎钢筋、浇筑混凝土、沟道侧边回填。
结构形式见图1-1。
地面电缆明沟在常规变电站工程中广泛应用,运行方便,易于检修,但施工工期稍长。
图1-1 普通混凝土电缆明沟构造图
图2-1 普通砌体电缆明沟构造图 2砖砌电缆沟
冻深小于0.5m、地下水位低于1.0m的地区采用砌体明沟(过道路部分为钢筋混凝土暗沟)。
并设置钢筋混凝土底板和压顶梁,结构形式见图2-1。
砖砌电缆沟投资少,施工方便,但在地面以下部分沟壁因干、湿、冻融、机械力等反复作用下容易损坏、粉刷层面极易剥落。
本地区已经较少见应用该方案。
3预制电缆沟
预制电缆沟分为无机复合材料电缆沟(槽盒)、混凝土预制电缆沟(槽盒)及U型成品电缆沟三类。
3.1无机复合材料电缆沟(槽盒)
无机复合材料电缆槽盒在工程预制,运至现场组装,安装工序少,无需现场湿作业,施工工期短,运行检修方便,其最显著的特点为阻燃性能好,防火达到国家A级标准,同时节约了大量电缆支架及接地件材料。
槽盒置于地面之上,检修方便。
但接口较多,在一定程度上影响变电站美观。
站。
表4.1-1各类型电缆沟对比。
