华为综合实验-S2700交换机VLAN配置

system-view //进入配置模式[Quidway]sysname jyz //给交换机命名为jyz[jyz]user-interface console 0 //进入console 0端口的配置[jyz-ui-con0]authentication-mode password //启用密码认证[jyz-ui-con0]set authentication password cipher d //设置密文密码[jyz-ui-con0]quit //退出[jyz]user-interface vty 0 4 //进入VTY配置[jyz-ui-vty0-4]authentication-mode password[jyz-ui-vty0-4]set authentication password cipher d[jyz-ui-vty0-4]user privilege level 3 //安全级别为3[jyz-ui-vty0-4]quit[jyz]interface GigabitEthernet 0/0/1 进入千兆端口 即第9口[jyz-GigabitEthernet0/0/1]port link-type trunk 设置为 trunk口[jyz-GigabitEthernet0/0/1]port trunk allow-pass vlan 1 2 3 允许vlan 1 2 3[jyz]interface vlan 2 进入vlan2[jyz-Vlanif2]ip address 192.168.2.253 255.255.255.0 配置vlan2 ip地址[jyz-Vlanif2]display this 查看当前配置[jyz-Ethernet0/0/3]shutdown 关闭交换机接口[jyz-Ethernet0/0/3]undo shutdown 开启交换机接口[jyz-Ethernet0/0/5]interface Ethernet 0/0/6[jyz-Ethernet0/0/6]shutdown

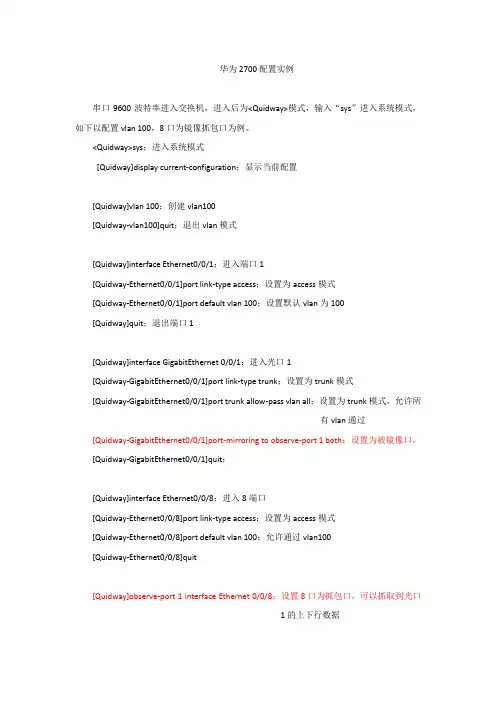

华为2700配置实例

串口9600波特率进入交换机，进入后为模式，输入“sys”进入系统模式，如下以配置vlan 100，8口为镜像抓包口为例。

sys；进入系统模式

[Quidway]display current-configuration；显示当前配置

[Quidway]vlan 100；创建vlan100

[Quidway-vlan100]quit；退出vlan模式

[Quidway]interface Ethernet0/0/1；进入端口1

[Quidway-Ethernet0/0/1]port link-type access；设置为access模式

[Quidway-Ethernet0/0/1]port default vlan 100；设置默认vlan为100

[Quidway]quit；退出端口1

[Quidway]interface GigabitEthernet 0/0/1；进入光口1

[Quidway-GigabitEthernet0/0/1]port link-type trunk；设置为trunk模式

[Quidway-GigabitEthernet0/0/1]port trunk allow-pass vlan all；设置为trunk模式，允许所

有vlan通过[Quidway-GigabitEthernet0/0/1]port-mirroring to observe-port 1 both；设置为被镜像口，[Quidway-GigabitEthernet0/0/1]quit；

实验一华为交换机的使用及VLAN配置

一．实验目的：

1.掌握H3C交换机的启动和基本设置的操作；

2.掌握配置交换机的常用命令。

3.掌握H3C交换机的VLAN划分操作；

二．实验内容:

1.以太网交换机的启动与配置

2.交换机的常用命令

3.查看交换机的VLAN配置；

4.添加VLAN；

5.为VLAN分配端口；

6.删除VLAN。

三．实验环境的搭建

1.准备H3C交换机1台；准备PC机4台；Console电缆1条、直连网线4条。

2.组网需求

(1) 创建VLAN2、VLAN3，指定VLAN2的描述字符串为home；

(2) 通过配置将端口Ethernet1/0/1（接PC1）和Ethernet1/0/2（接PC2）加入到

VLAN2中，将端口Ethernet1/0/3（接PC3）和Ethernet1/0/4（接PC4）加

入到VLAN3中。

3.组网图

1.1.1.1ping1.1.1.3和1.1.1.2

1.1.1.4ping1.1.1.1和1.1.1.3

DONGFANG COLLEGE，FUJIAN AGRICULTURE AND FORESTRY UNIVERSITY

实验名称：华为综合实验-S2700交换机链路聚合配置

-AR22路由器单臂路由实验

系别：计算机系

年级专业：10级电子信息工程二班

学号：1050302098

姓名：曾喜德

任课教师：林菡成绩：

2012 年月日

实验五S2700交换机链路聚合配置

实验目的

掌握S2700交换机链路聚合的配置和使用。

实验内容

S2700的link-aggregation聚合的配置

实验设备

2700 两台

直连网线四条

交叉网线两条(用于两台交换机对接)

PC机四台

串口线(调测线)一条

实验拓扑

配置步骤

聚合

交换机A的具体配置如下：

[S2700]interface Ethernet 0/0/3

[S2700-Ethernet0/0/3] port link-type access

[S2700-Ethernet0/0/3]quit

[S2700]interface Ethernet 0/0/4

[S2700-Ethernet0/0/4] port link-type access

[S2700-Ethernet0/0/4] quit

[S2700]vlan 10

[S2700-vlan10]port Ethernet 0/0/3

[S2700]vlan 20

[S2700-vlan20]port Ethernet 0/0/4

[S2700-vlan20]quit

[S2700] interface eth-trunk 1

[S2700-Eth-Trunk1] quit

交换机上设置，划分VLAN：

sys

//切换到系统视图

[Quidway]vlan enable

[Quidway]vlan 2

[Quidway-vlan2]port e0/1 to e0/8

[Quidway-vlan2]quit

//默认所有端口都属于VLAN1，指定交换机的e0/1 到e0/8八个端口属于VLAN2 [Quidway]vlan 3

[Quidway-vlan3]port e0/9 to e0/16

[Quidway-vlan3]quit

//指定交换机的e0/9 到e0/16八个端口属于VLAN3

[Quidway]dis vlan all

[Quidway]dis cu

路由器上设置，实现访问控制：

[Router]interface ethernet 0

[Router-Ethernet0]ip address 192.168.1.5 255.255.255.0

[Router-Ethernet0]quit

//指定ethernet 0的ip

[Router]interface ethernet 1

[Router-Ethernet1]ip address 192.168.1.6 255.255.255.0

[Router-Ethernet1]quit

//开启firewall，并将默认设置为deny

[Router]fire enable

[Router]fire default deny

//允许192.168.1.1访问192.168.1.3

//firewall策略可根据需要再进行添加

[Router]acl 101

拓扑说明：比较简单的三层环境，防火墙进来后接三层交换机s5700，然后接的几台二层交换机s2700，本文只对几个主要的应用配置做个描述

1.vlan、gvrp相关配置举例：

三层交换机：

[5700]vlan 11 创建VLAN11

[5700-vlan11]description xxx 加入描述信息xxx

[5700-vlan11]quit

[5700]gvrp 要用gvrp的话，全局模式下必须开启gvrp [5700]interface g0/0/23 进入与2层交换机连接的端口准备配置中继

[5700-GigabitEthernet0/0/23]gvrp 中继端口下开启gvrp

[5700-GigabitEthernet0/0/23]port link-type trunk 端口类型设置为trunk

[5700-GigabitEthernet0/0/23]port trunk allow-pass vlan all 设置允许通过的vlan为所有，也可设为指定的vlan

[5700-GigabitEthernet0/0/23]quit

二层交换机：

发现华为上不能批量进入端口，只有通过先创建端口组，再把响应端口加入组的方式来实现批量管理，比如我们要在2700上把千兆口都设为trunk口：

[2700]port-group trunk 创建名为turnk的端口组，也可取其他名字。如果已有此名，则会直接进入此端口组

[2700-1-port-group-trunk]group-member g0/0/1 to g0/0/4 宣告组成员为G0/0/1到G0/0/4

一、实验目的：

1、掌握VLAN的配置

2、掌握Access 接口和Trunk接口的配置

3、掌握将接口与VLAN关联的配置

二、实验环境：华为模拟器（）

三、网终拓扑

说明：(S3700 V200R001C00)

PC1与PC3属于默认的vlan1，pc1与LSW1的e0/0/1口、pc3与LSW2的e0/0/1口连接Pc2与LSW1的e0/0/2口、pc4与LSW2的e0/0/2口连接

在LSW1、LSW2创建vlan2

将LSW1的E0/0/2及LSW2的E0/0/2添加到vlan2

交换机之间的接口E0/0/3配置为trunk链路

实现vlan1中PC1与PC3、vlan2中PC2与PC4的通信，vlan1与vlan2间不能通信。

四、具体配置步骤：

1、VLAN口与Access接口的配置

LSW1:

sy

Enter system view, return user view with Ctrl+Z.

[Huawei]sysname LSW1

[LSW1]vlan 2 [Huawei]sysname LSW2

[LSW2-ui-console0]q

[LSW2]vlan 2 //添加一个vlan2

[LSW2-vlan2]int e0/0/2

[LSW2-Ethernet0/0/2]port link-type access //端口的链路类型为Access

[LSW2-Ethernet0/0/2]port default vlan 2 //将这个接口加入到vlan2中

[LSW2-Ethernet0/0/2]q

[LSW2]q

实验二基本VLAN设置

实验拓扑图

1、在SwitchA和SwitchB上创建vlan

2、vlan3，将PCA、PCD的所连接口划入到vlan2，将PCB、PCC的所连接口划入到vlan3：

[SwitchA]vlan 2

[SwitchA-vlan2]port e0/1

[SwitchA-vlan2]vlan 3

[SwitchA-vlan3]port e02

[SwitchA]dis vlan all

[SwitchA]dis current

[SwitchB]vlan 2

[SwitchB-vlan2]port e0/3

[SwitchB-vlan2]vlan 3

[SwitchB-vlan3]port e0/2

[SwitchB-vlan3]quit

[SwitchB]dis vlan all

[SwitchB]dis current

设置计算机的IP为：

PCA:192.168.2.1 PCB:192.168.3.1 PCC:192.168.3.2 PCD:192.168.2.2

在PCA上ping 192.168.2.1 通(本机IP)

在PCA上ping 192.168.2.2 不通(中间连接线是vlan 1)

在PCA上ping 192.168.3.1 不通(不同网络，不同vlan)

在PCA上ping 192.168.3.2 不通(不同网络，不同vlan)

在PCB上ping 192.168.3.2 不通(中间连接线是vlan 1)

将PCA改接到SwitchA E0/3 (vlan 1)

在PCA上ping 192.168.2.2 不通(同网络，不同vlan)

华为交换机S2700设置方法

华为S2700交换机设置

1.用交换机自带数据线。COM连接电脑，网口连接交换机comsole口.

2.运行软件选择serial。

波特率：9600

奇偶校验：无奇偶

停止位：1

去掉RTS/CTS的勾选项

3.建立连接。回车

4.输入密码：huawei123 回车

5.再次输入密码：huawei123回车

6.输入SYS回车

7.观察网络格式，输入：dis stp回车

8.更改网络格式为rstp。输入：stp mode rstp 回车

9.输入:dis stp回车

10.保存设置，输入：save回车

11.重启。输入：reboot回车

华为交换机VLAN配置

由于VLAN是逻辑地而不是物理地划分，所以同一个VLAN内的各个计算机无须被放置在同一个物理空间里，即这些计算机不一定属于同一个物理LAN网段。下面是店铺收集整理的华为交换机VLAN配置，希望对大家有帮助~~

华为交换机VLAN配置

工具/原料

华为交换机

方法/步骤

『VLAN配置流程』

1. 缺省情况下所有端口都属于VLAN 1，并且端口是access端口，一个access端口只能属于一个vlan;

2. 如果端口是access端口，则把端口加入到另外一个vlan的同时，系统自动把该端口从原来的vlan中删除掉;

3. 除了VLAN1，如果VLAN XX不存在，在系统视图下键入VLAN XX，则创建VLAN XX并进入VLAN视图;如果VLAN XX已经存在，则进入VLAN视图。

配置方法一：

1. 创建(进入)vlan2

[SwitchA]vlan 2

2. 将端口E0/1加入到vlan2

[SwitchA-vlan2]port ethernet 0/1

3. 创建(进入)vlan3

[SwitchA-vlan2]vlan 3

4. 将端口E0/2加入到vlan3

[SwitchA-vlan3]port ethernet 0/2

配置方法二：

1. 创建(进入)vlan2

[SwitchA]vlan 2

2. 进入端口E0/1视图

[SwitchA]interface ethernet 0/1

3. 指定端口E0/1属于vlan2

[SwitchA-Ethernet1]port access vlan 2

华为S2700交换机设置

1.用交换机自带数据线。COM连接电脑，网口连接交换机comsole口.

2.运行软件选择serial。

波特率：9600

奇偶校验：无奇偶

停止位：1

去掉RTS/CTS的勾选项

3.建立连接。回车

4.输入密码：

huawei123

回车

5.再次输入密码：

huawei123

回车

6. 输入

SYS

回车

7.观察网络格式，输入：

dis stp

回车

8. 更改网络格式为rstp。

输入：

stp mode rstp

回车

9. 输入:

dis stp

回车

10.保存设置，输入：

save

回车

11.重启。输入：

reboot

回车

华为st2700-26tp-si-ac 以太网交换器配置介绍

<Quidway>系统查看模式

<Quidway>sys 进入系统配置模式

[Quidway]

1.更改设备名称

[Quidway]sysname bzyzbq-1 (设备名称《Quidway》更改bzyzbq-1

[bzyzbq-1]设备名称已经更改为bzyzbq-1

2.现在设置用户名和密码

[bzyzbq-1]aaa

[bzyzbq-1-aaa]local-user bzyzschool password simple bz1zbqmanager （建立用户名：bzyzschool ，密码：bz1zbqmanager）

3.建立用户权力

[bzyzbq-1-aaa]local-user bzyzschool privilege level 15 （用户名：bzyzschool）

4.给用户服务类型

[bzyzbq-1-aaa]local-user bzyzschool service-type telnet web （用户名：bzyzschool）5.密码显示

DataSheet

Introduction

The S2700 utilizes cutting-edge switching technologies and Huawei Versatile Routing Platform (VRP) software to meet the demand for multi-service provisioning and access on Ethernet networks. It is easy to install and maintain. With its flexible

network deployment, comprehensive security and quality of service (QoS) policies, and energy-saving technologies, the S2700 helps enterprise customers build next-generation IT networks.

The S2700 is a box device that is 1 U (44.45 mm or 1.75 in.) high. It is available in a standard version (SI) or an enhanced version (EI).

Product Overview

Models and Appearances

Appearance

Description

S2700-9TP-SI-AC

system-view 视图模式sysname name 用户名display current-config 当前配置display interface brief 查看所有端口状态user-interface console 0进入控制台模式idle-timeout 0 0 设置会话超时时间interface vlanif 1ip address 172.16.9.1 255.255.255.0idle-timeout 0 0 设置会话超时时间history-command size 30 历史记录缓存区vlan 90 新建vlan对接交换机的可以使用trunk，直接连电脑的可以划为access。interface ethernet0/0/48port link-type trunkport trunk allow-pass vlan all （vlan 50）允许所有vlan数据通过------------------------------------------------------------------port-group 17-24group-member ethernet0/0/17 to ethernet0/0/24port link-type accessport default vlan 50interface ethernet0/0/13port link-type accessport default vlan 30 //把接口划入VLAN30undo port default vlan 在端口下输入退出vlan不输入vlan号display local-user 显示本地用户save 用户模式，保存配置删除用户aaaundo local-user 用户名创建telnet用户aaalocal-user lq password cipher huaweilocal-user lq service-type telnetlocal-user lq level 3quituser-interface vty 0 4authentication-mode aaa配置FTP以下载配置文件 system-view [Quidway] ftp server enable [Quidway] aaa [Quidway-aaa] local-user ftpuser password simple ftppwd [Quidway-aaa] local-user ftpuser service-type ftp [Quidway-aaa] local-user ftpuser ftp-directory flash:/ [Quidway-aaa] return 步骤 2 配置设备 IP system-view [Quidway] vlan 1 [Quidway] interface vlanif 1 [Quidway-Vlanif1] ip address 172.16.30.253 255.255.255.0[Quidway-Vlanif1] quit 创建vlanvlan 90quitinterface vlanif 90ip address 172.16.50.251 255.255.255.0undo shutdownreboot 重启

华为S2700配置图解壹.进入操作界面

1.system-view

贰.还原出厂配置

1.reset saved-configuration

重启

2reboot

3输入密码huawei

4.选择5 输入文件菜单

5.选择3 从闪存删除文件

6.手动输入vrpcfg.Zip

7.选择6 返回主菜单

8.选择7 重启

叁.查看配置

1.[Quidway]display current-configuration

默认具有admin用户telnet和http服务

端口具有ntdp和ndp项

Snmp部分功能默认开启

肆.修改sysname密码

1.[Quidway]sysname N266

伍.配置sys进入密码为S2700

1 .[N266]user-interface console 0

2.[N266-ui-console0]authentication-mode password

3.[N266-ui-console0]set authentication password cipher S2700

4.[N266-ui-console0]quit

陆.进入端口1设置固定ip

1. [N266]interface Vlanif 1

2. [N266-Vlanif1]ip address 192.168.1

3.69 255.255.255.0

3. [N266-Vlanif1]quit

4. [N266]display current-configuration

5.添加路由表

[N266]ip route-static 192.168.0.0 255.255.0.0 192.168.13.253 6. [N266]display current-configuration
