竖井井筒电缆敷设安全技术措施正式版

文件编号：RHD-QB-K6553 （解决方案范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX立井井筒管道与电缆敷设安全技术措施标准版本立井井筒管道与电缆敷设安全技术措施标准版本操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

一、工程概述****煤矿副立井井筒装备设计电缆线路共计8趟，其中通讯电缆两趟、信号电缆四趟，固定在梯子间小梁上；动力电缆两趟，固定在梯子间另一侧小梁上。

电缆线路安装分为两组进行，其中信号控制电缆、安全监控电缆、人员定位电缆、光缆为第一组，第一组与梯子间安装同步进行，现已经完工。

通讯电缆两趟为第二组，现通过临时罐笼为工作平台进行敷设。

动力电缆两趟为第三组，因为敷设动力电缆的场所-300m水平井底车场及变电所，-600m水平井底车场及变电所均未形成，动力电缆敷设待条件形成再进行。

各趟线路参数如下：通讯电缆（MHYA32-80*2*0.8 1300 m），直径45mm，2.86kg/m,总重3718kg。

通讯电缆（MHYA32-80*2*0.8 1700 m），直径45mm，2.86kg/m,总重4862kg。

动力电缆（MYJV42-6KV，3×185mm2，550m），直径约75mm，总重6800kg，两趟。

动力电缆（MYJV42-6KV 3×185mm2，650m），直径约75mm，总重8000kg，两趟。

****煤矿副立井井筒装备设计管道共计5趟，其中排水管路两趟，固定在管道间的中间托管支架梁上；消防洒水管路一趟，固定在梯子间（马头门进车）一侧主梁上。

压缩空气管路一趟，固定在梯子间（马头门出车）一侧主梁上。

乳化液管路一趟，固定在梯子间（马头门出车）一侧主梁上。

各趟管路参数如下：主排水管道（De273×9mm ），直径273mm，58.6kg/m，上下段管路间通过管子箍（De299×9mm ）焊接连接，管子通过U型螺栓固定在中间托管支架梁上，层间距为4m。

主立井井筒敷设光缆施工方案及安全措施为完善我矿井下工业环网的畅通，现准备在主立井井筒内敷设2条600米12芯阻燃光缆，为确保此项工作安全顺利的完成，根据《煤矿安全规程》及我矿有关规定，特制定以下安全技术措施：现场负责人：跟班班长：时间：2016年月日一、准备工作1、敷设光缆前，指派专人对井筒内光缆走向进行摸底设计，计划线缆悬挂路线，准备好整挂线缆的辅助工具。

2、由于此次敷设光缆，势必会影响主立井提升，提前通知相关单位，做好应急措施，不得影响安全生产。

3、本次敷设光缆为确保不影响安全生产，悬挂光缆时间选定在主立井罐笼检修期间，预计4小时完成，尽可能不影响到其他单位正常工作。

4、参与施工人员必须认真组织学习该措施的相关规定，并严格按照要求执行，本措施学习不详细或内容领悟不透彻的，严禁进行作业。

二、施工步骤1、施工前准备工作：（1）光缆2盘，分别为600米（2）施工工具1套，包括扎带（3）保险带4付。

2、将光缆盘固定在上层罐笼内，并将光缆盘固定牢靠，防止坠落。

3、绞车提升速度以0.5米/秒缓慢下放，协同机电二队检修工按序敷设光缆，每遇固定挂钩时打点停止，用扎带将光缆固定在挂钩上。

4、悬挂光缆时，轻拿轻放，防止悬挂过程中线缆保护套被挂钩夹伤，造成损坏。

5、整个悬挂过程中，必须按序整齐悬挂，严禁交叉混乱，造成煤块坠落砸伤光缆。

6、悬挂结束后，绑扎电缆必须用扎线带进行固定，严禁用铁丝或其他材料代替，棱角处可用废弃的风筒布包扎好，防止损伤线缆。

三、安全注意事项1、作业现场，必须要有专职班长现场监督、指挥，切实抓好线缆整挂的一切工作。

2、工作前，跟班班长、现场负责人要对作业现场、周围环境进行全面勘察。

3、工作班成员在工作前，要认真学习本措施，并签字，未按照要求学习的人员不得参加本项工作。

4、跟班队长组织召开班前会，对可能发生的不安全因素向班组成员讲清楚，认真交代安全注意事项，检查防护用品的穿戴。

5、作业人员必须服从管理，严格按照措施要求作业，如发现未按照措施执行的人员，应立刻停止作业，且不得从得再从事本项工作，严肃处理。

竖井井筒电缆敷设安全技术措施竖井井筒电缆敷设是电力系统建设中的一项重要工作，但其安全风险较大，因此需要采取一系列技术措施保障安全。

本文将从以下几个方面进行阐述：1.竖井井筒电缆敷设概述2.竖井井筒电缆敷设中可能出现的安全风险3.竖井井筒电缆敷设的安全技术措施4.竖井井筒电缆敷设过程中的安全操作规程1. 竖井井筒电缆敷设概述竖井井筒电缆敷设，是建设电力系统中的一个重要步骤，它主要是将电缆从井口或井底敷设到另一端井口或井底完成电力连接。

竖井井筒电缆敷设通常适用于直径较小的井筒和密集型输电线路，因为其具有高效、可靠、经济、灵活等优点。

2. 竖井井筒电缆敷设中可能出现的安全风险在竖井井筒电缆敷设的同时，也容易出现一些安全风险，如：1.井筒内的氧气不足，引起中毒2.井筒内温度过高/过低，引起中暑/感冒等疾病3.电缆敷设中，电缆滑落或者绞车吊绳断裂，导致工人伤亡4.安全设备不全，如整定电器、断路器等，给工作人员带来威胁。

针对上述风险，我们应该采取一系列的安全技术措施，来确保施工人员和工程的安全。

3. 竖井井筒电缆敷设的安全技术措施1.井筒内必须进行透风处理，确保井筒内氧气充足，防止因缺氧导致的中毒事件；2.敷设工作时，需配备专门供应的氧气罐、温度计等安全设备，并对工人进行相应的培训，提高意识；3.电缆敷设过程中，必须加强现场管理，严格落实吊轮或绞车的限制荷重，并随时监控绞车或吊轮的工作状况；4.施工时，应配备有多组手持无线对讲机，便于各岗位之间的快速沟通，协调施工进程，更好地把控施工质量；5.施工前应检查井口内部是否变形或者产生其它隐患，确保施工有充足的空间。

4. 竖井井筒电缆敷设过程中的安全操作规程竖井井筒电缆敷设过程中，应严格遵守下列安全操作规程：1.确保施工人员持有合格的安全培训证书；2.制定风险较大工作中的应急预案，以便在意外情况发生时及时处理；3.聚焦在“三检一个定”上，即天气检查、设备检查、人员间检查、工作定责，严格执行；4.当施工过程中发现安全问题时，需要及时上报并采取有效措施处理；5.对于一些重要操作，如吊装、切割等工艺活动，应特别注意标注好安全标志。

目录•立井井筒管道安全技术措施•立井井筒电缆敷设安全技术措施•井筒作业人员安全技术培训•安全管理措施与监督机制立井井筒管道安全技术措施检验程序所有进场的管材必须经过严格检验，包括外观检查、尺寸检测、化学成分分析、力学性能试验等，确保材料质量合格。

选材原则应选择符合国家标准、质量稳定的管材，并确保其具有足够的强度、耐腐蚀性和耐磨损性，以适应井筒环境的恶劣条件。

管道材料选择与检验01安装前准备在安装前应清理井筒，确保井筒内无杂物、积水等，为管道安装提供干净、干燥的环境。

02安装方法采用合适的吊装设备，确保管道在吊装过程中保持稳定，防止碰撞、刮擦等事故。

03安装顺序按照设计要求的顺序进行安装，确保管道之间的连接紧密、牢固，防止漏水、漏气等安全隐患。

管道安装安全技术措施定期检查：定期对管道进行检查，包括外观检查、连接部位检查、泄漏检测等，及时发现并处理问题。

应急预案：制定针对管道事故的应急预案，包括泄漏、堵塞等常见问题的处理方法，确保在事故发生时能迅速、有效地进行处置。

这些安全技术措施旨在确保立井井筒管道的安全运行，降低事故风险，保障生产安全。

在实际操作中，务必严格遵守相关规定，切实执行各项措施，确保安全措施的有效实施。

维护保养：对管道进行定期清洗、除锈、涂漆等维护保养工作，延长管道使用寿命，提高安全性。

管道维护与安全检查措施电缆选择与检验电缆选择应选择符合矿井环境和使用要求的特种电缆，如矿用阻燃电缆、矿用交联聚乙烯绝缘电缆等。

其结构、规格、长度等应满足敷设方式和设备连接要求。

电缆检验电缆在使用前必须进行外观检查、电气性能试验和耐火性能试验，确保其完好无损，符合相关标准和规定。

电缆敷设安全技术措施敷设前准备01清除井筒内的杂物，确保井筒平整、干燥。

根据电缆走向和长度，制定合理的敷设方案。

敷设方法02可采用人工或机械敷设。

人工敷设时，应设置安全梯和防护网，确保作业人员安全。

机械敷设时，应选用合适的敷设设备，遵守操作规程。

立井井筒管道与电缆敷设安全技术措施1. 管道敷设前的准备工作在进行立井井筒管道与电缆敷设之前，需要对现场进行详细勘查，确认地形地貌、水文地质条件等，同时进行论证和编制安全技术措施方案，明确安全责任人并组织培训，提高现场安全风险意识。

在敷设过程中，在管理和技术上进行科学化、规范化管理，执行管控制度，加强监督和检查，避免潜在的安全隐患。

2. 敷设过程中的技术于安全措施2.1 立井井筒管道敷设中的技术和安全措施在立井井筒管道敷设过程中，应选择合适的安全设施，如防护栏、安全网等，确保敷设过程中的人员和设备安全。

另外，也应在井口设置临时装置，避免井口跌落和受伤等意外事故的发生。

在管道敷设过程中，应使用高强度、高耐磨损的管材，以确保管道在长时间使用时不出现裂纹、破损问题。

同时，在管道敷设中，还应注意以下几点：•制定明确的管道敷设计划和工艺，确保管道的连接、支撑等操作符合标准和规范。

•进行质量检验，检测管道是否符合相关标准，保证管道的质量和安全性。

•加强对管道的防腐蚀保护措施，保证管道的使用寿命和安全性。

2.2 电缆敷设中的技术和安全措施在电缆敷设过程中，应采取适当的安全措施，如在敷设时使用保护管等。

同时也需要注意以下几点：•待敷设区域应进行清理，确保敷设区域内无杂物以减少人员和设备损伤。

•适当的电缆保护措施，如使用护套、海绵套、保护管等。

•在电缆敷设时，应保持敷设区域的清洁和干燥状态，以避免由于潮湿引起的绝缘破坏等问题。

3. 安全防范和应急处理敷设过程中，需要加强安全防范工作，确保敷设期间的人员和设备安全。

同时，也需要制定应急处理预案，保证在意外事件发生时能够及时处理并降低损失。

在敷设过程中，要严格遵守安全操作规程，加强监督和检查，确保所有人员和设备都遵守相应的安全规定。

同时，还需要做好记录和档案管理，以备后期查阅。

在应急处理方面，各单位应组织好专业应急队伍，保证敷设过程中的应急处置能够及时、有效地进行。

同时也需要积极开展相关培训和演练，以提高应对突发事故的能力和水平。

竖井井筒电缆敷设安全技术措施摘要：随着经济社会的发展，电缆敷设越来越多，电缆敷设作为重要的技术，由于设计安装不当以及维护管理的不足，使安全被忽视，可能会造成严重的安全事故。

本文从材料、施工工艺、绝缘水平，以及电气连接等几个方面，主要介绍竖井井筒电缆敷设的安全技术措施。

Abstract: With the development of economy and society, more and more cables are laid. Cable laying is an important technology. Due to improper design and installation, and inadequate maintenance and management, safety is neglected, which may cause serious safety accidents. This paper mainly introduces the safety technical measures of cable laying in vertical well shafts from several aspects, such as materials, construction technology, insulation level and electrical connection.Keywords：vertical well shafts cable laying; safety technical measures一、材料1.1、绝缘相关材料电缆敷设过程中，绝缘材料是必不可少的，它不仅要具有良好的绝缘性能，而且还要有足够的强度，才能保证在使用过程中的安全性。

确保人员安全是电气技术中非常重要的一项，因此，在竖井井筒电缆敷设中，接头应使用优质的绝缘材料，保证每个接头的绝缘性和强度。

立井井筒管道与电缆敷设安全技术措施一、立井井筒管道安全技术措施立井井筒是一种重要的基础设施，其主要作用是通风、排水、检修和支撑采空区。

在立井井筒的施工、改造和维修过程中，必须严格遵守安全技术措施，确保工作人员的生命安全和财产安全。

1. 前期准备在进行立井井筒施工前，必须进行勘察和评估，明确井筒的位置和深度、周围土层的稳定性、井筒竖井壳的破损情况等基本情况，制定施工方案和安全技术措施。

2. 井筒支撑结构安全井筒支撑结构的设计和施工质量直接关系到施工中井筒的稳定性和工作人员的安全。

在施工前必须严格检查井筒支撑结构的牢固性和安全性，确保能够承受井筒内外的荷载和震动。

特别是在进行大口径井筒施工时，一定要采用适当的支撑材料和施工方案，确保工作人员的安全。

3. 通风和照明安全井筒内部通风和照明设备的设计和施工也是井筒安全的重要保证。

在施工前必须明确通风和照明系统的布局和配合，并采用适当的设备和材料。

在施工中及时检查通风和照明设备是否正常运行，确保工作人员井内的安全。

4. 施工防护措施在施工中必须严格执行井筒作业防护措施，包括安装防坠器材、围栏、警示标识等，以防止工人坠落或被井筒内物体砸伤。

同时，对于悬挂脆弱性材料的作业应特别注意，保证工作人员安全。

5. 井筒施工作业人员安全在井筒施工作业人员必须具备相关的技能和证书。

施工前必须进行疏散和紧急救援演练，掌握井筒内事故的处理方法和逃生技巧，以应对突发事件。

二、电缆敷设安全技术措施电缆敷设是工业、交通、通信等各行业的基础设施之一，其重要性不言而喻。

在电缆敷设的过程中必须严格遵守相关的安全技术措施，确保施工人员的生命安全和设施的完好性。

1. 施工前的准备工作在进行电缆敷设施工前，必须进行全面的勘察和评估，包括施工区域的地形、地势、受力情况、设施周围的环境、存在的危险因素等，制定施工方案和安全技术措施。

2. 电缆敷设的材料电缆敷设的材料要求强度、耐火、防腐蚀等。

在施工过程中必须严格控制材料的质量，并且保证电缆的绝缘性，以确保施工的安全和电缆的通电保障。

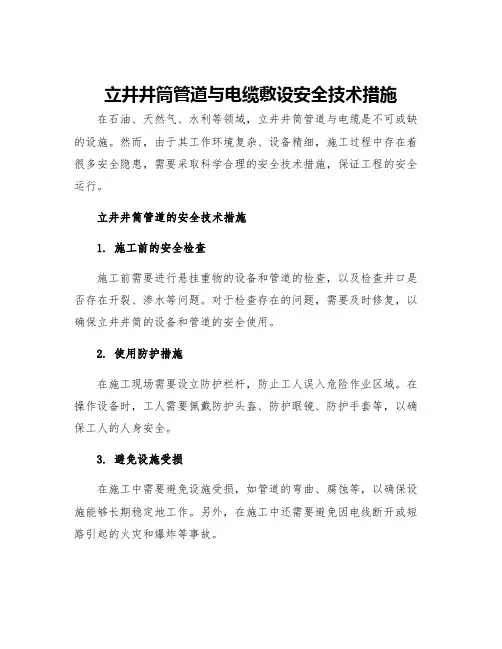

立井井筒管道与电缆敷设安全技术措施在石油、天然气、水利等领域，立井井筒管道与电缆是不可或缺的设施。

然而，由于其工作环境复杂、设备精细，施工过程中存在着很多安全隐患，需要采取科学合理的安全技术措施，保证工程的安全运行。

立井井筒管道的安全技术措施1. 施工前的安全检查施工前需要进行悬挂重物的设备和管道的检查，以及检查井口是否存在开裂、渗水等问题。

对于检查存在的问题，需要及时修复，以确保立井井筒的设备和管道的安全使用。

2. 使用防护措施在施工现场需要设立防护栏杆，防止工人误入危险作业区域。

在操作设备时，工人需要佩戴防护头盔、防护眼镜、防护手套等，以确保工人的人身安全。

3. 避免设施受损在施工中需要避免设施受损，如管道的弯曲、腐蚀等，以确保设施能够长期稳定地工作。

另外，在施工中还需要避免因电线断开或短路引起的火灾和爆炸等事故。

4. 巡视和维护立井井筒管道的使用年限较长，需要定期进行巡视和维护，以及对使用期到期的设备、管道进行更换和更新。

电缆敷设的安全技术措施1. 施工前的安全检查在施工前需要对敷设区域进行全面安全检查，包括电力设施、管道、建筑物、桥梁等设施。

对于存在的安全隐患需要及时进行修复。

2. 使用专业设备在敷设电缆时，需要使用专业的敷设设备，如电缆滑轮、电缆吊钩等，确保电缆能够在设备的保护下顺利敷设。

3. 保持电缆的完整性在电缆敷设过程中，需要避免电缆的弯曲和损伤，保持电缆的完整性。

同时，还需要遵循规范，对电缆的敷设深度、安装间距、并行线距离等进行合理安排，以确保电缆正常运行。

4. 防雷和防水电缆敷设后，需要进行防雷和防水处理。

在雷电天气时，需要采取措施进行保护，防止雷电造成电缆故障和火灾事故；另外，在下雨天气，需要加强建筑物和设施的防水处理，避免电缆受潮而引起故障。

总结立井井筒管道与电缆敷设是关系到重大工程安全的关键工作，需要高度重视。

通过科学合理的安全技术措施，可以保证工程的安全运行，避免事故的发生。

编订：__________________单位：__________________时间：__________________井下敷设电缆安全技术措施(正式)Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-6634-81 井下敷设电缆安全技术措施(正式)使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

一、施工时间：20xx年10月7 日二、施工地点：一水平运输大巷三、人员组织：施工负责人：李景春安全负责人：李景春参加工作人员：监测通讯队全体人员四、安全技术措施1.施工前必须组织参加施工人员学习，并提前熟悉现场，了解施工内容。

参加施工人员要有组织、有纪律，听从管理服从分配。

2.施工前，必须向调度室汇报，由干部跟班上岗并负责现场安全和指挥。

3.光缆敷设时，电车司机及施工人员要相互配合，做到组织有序，所有施工人员戴好安全帽，并在施工过程中防止架空线触电。

4.敷设光缆时，所有施工人员必须遵守“行人不行车，行车不行人”的原则。

5.所有施工人员要身穿反光服，放置路标，以免造成追尾事故。

6.所有施工人员，必须严格制度，听从指挥，人与人间距6米，光缆在敷设过程中，光缆不得落地磨坏光缆外皮，不得出现过大弯曲防止损坏光缆。

7. 光缆敷设期间电机车行走速度要均匀，不得过快，铺设缆线的人员严禁站在空间狭小地段，防止车辆挤伤人员。

8、光缆全部到位，有施工人员负责把光缆吊挂标准，吊挂光缆要保持平、直、高度适中，确保矿车掉道碰不到光缆，光缆两头封好防止受潮。

竖井井筒电缆敷设安全技术措施引言竖井井筒电缆敷设是在建筑、通信、能源等领域中常见的安装工程，用于传输电力或信号。

在进行电缆敷设工作时，必须严格遵守安全技术措施，以确保工作人员的安全和电缆的可靠性。

本文将介绍竖井井筒电缆敷设的一些安全技术措施。

1. 确定工作区域在开始电缆敷设工作前，首先需要仔细调查和确定工作区域。

这包括确认井筒的结构和尺寸，并评估可能存在的安全隐患或特殊要求。

为了保持工作区域的安全，应划定明确的安全边界，并提供适当的警示标志。

2. 确保通风和通气在竖井井筒中进行电缆敷设工作时，通风和通气至关重要。

由于井筒通常是一个封闭的空间，可能存在有害气体的积聚，如甲烷、硫化氢等。

工作人员应使用检测仪器定期检测空气质量，并根据检测结果采取相应的防护措施，如通风或佩戴适当的呼吸器。

3. 电力安全措施在竖井井筒电缆敷设过程中，涉及到电力传输。

为了确保工作人员的安全，以下安全措施应被遵守：•拆除电源：在开始工作之前，应将电源断开，并使用合适的断路器或开关进行保护。

•装地线：在电缆敷设过程中，应确保所有金属部件都有良好的接地。

这可以防止静电放电和电缆故障引起的辐射。

•绝缘保护：安装绝缘材料，以确保电缆与其他结构物的隔离和保护。

•定期检查：定期检查电缆是否存在磨损、热量过高等现象，如果有问题，应及时修理或更换。

4. 防止物体坠落在竖井井筒中，由于空间狭小，往往会有物体坠落的风险，这可能对工作人员构成威胁。

以下措施可采取以防止物体坠落：•安装防护网：在竖井井筒的上方和周围安装防护网，防止工具、材料等物体坠落到工作区域。

•佩戴安全帽：工作人员应佩戴适当的安全帽，以提供额外的保护。

•定期清理：定期清理工作区域，确保没有杂物和散落的物体，减少事故的发生。

5. 使用适当的工具和设备在竖井井筒电缆敷设工作中，使用适当的工具和设备是必要的。

以下是一些建议：•使用绝缘工具：为了确保工作人员的安全，应使用绝缘工具，以防止电击事故的发生。

文件编号：RHD-QB-K1091 （解决方案范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX主井筒敷设电缆安全措施标准版本主井筒敷设电缆安全措施标准版本操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

一、施工时间：20xx年10月日二、施工地点：主井三、施工单位：机电队四、总指挥：弋战伟五、负责人：组长：李治源副组长：李本涛代新伟闫朝辉成员：杨志伟曹根样李相营赵书伟刘成群燕国强景军锋以上参加人员必须到场，违者按我矿制定的有关制度进行处罚。

六、施工内容：主井筒敷设电缆七、工程概况：主井井筒直径4.3m，井深156米,井筒设计为双提升系统。

井筒内需敷设两趟动力电缆,井筒下放垂直长度为140米，两趟电缆分别井筒南侧的两个电缆托架上，电缆托架采用树脂锚杆的方式固定在井壁上。

主井筒电缆敷设安装工程是一项施工难度大、技术含量高的工程。

工期短、任务重，工程能否按期安全、保质、保量地完成任务，对整个工程来说具有重大的意义，为了保证主井井筒电缆能够按期安装任务，特制定如下措施。

望所有参加施工人员认真贯彻执行。

八、主要工程量：1、动力电缆支架安装60件2、动力电缆敷设：MYJV42-3×120mm2 +1×50mm?/ 1000V 2根（井底至井下中央变电所的预留长度为30m，井筒内为140m,其余为井口到地面变电所）九、施工前准备：1、根据电缆下放位置，进行天轮平台改装及井口封闭盘下料口改装。

2、在井口西侧安装10t稳车1台，进行电缆下放。

井口南侧设置5t吊轮一个。

3、进行电缆下放前施工人员要将使用信号进行井上下试验，确保信号畅通。

十、施工方法：1、电缆托架在井筒装备施工时已经安装完毕2、动力电缆敷设及固定：○1两趟动力电缆的下放均采用10T稳车进行施工，10T稳车布置在井口西侧的稳车基础上，利用锚固剂固定稳车地脚螺栓,稳车缠绕6×19-Φ12.5的不旋转钢丝绳，利用井架临时装设的吊轮，作为电缆下放时稳车钢丝绳的导向滑轮。

竖井井筒电缆敷设安全技术措施一、工程概况按照矿方要求，××矿区竖井现需敷设动力电缆4根，拆除动力电缆2根，移位2根。

1、需敷设的动力电缆3根，明细如下：（1）第1根电缆，型号：zr-yjv42-8.7/15kv-3*35mm2，1根，长度700m，每米约6.5kg,净重4.55t,电缆外径60mm。

敷设位置:井口地面变电所到××中段配电室。

其中，井筒垂直部分190m，沿井筒电缆支架敷设（支架需重新割孔）；井下平巷约300m，沿巷道电缆挂钩敷设，进配电室做接头；地面210米，沿地面电缆沟敷设，进地面变电所做接头。

(2）第2根电缆，型号：zr-yjv42-8.7/15kv-3*35mm2，1根，长度760m，每米约6.5kg,净重4.94t,电缆外径60mm。

敷设位置:井口地面变电所到××中段配电室。

其中，井筒垂直部分250m，沿井筒电缆支架敷设（支架需重新割孔）；井下平巷约300m，沿巷道电缆挂钩敷设，进配电室做接头；地面210米，沿地面电缆沟敷设，进地面变电所做接头。

（2）第3、4根电缆，型号：zr-yjv42-8.7/15kv-3*70mm2，整盘长度1250m，每米约8.4kg,净重10.5t,电缆外径65mm。

整盘电缆需分成2根分别敷设，单根长度625m,敷设位置:井口地面变电所到+930中段配电室。

其中，井筒垂直部分370m，沿井筒电缆支架敷设；井下平巷约70m，沿巷道电缆挂钩敷设，进配电室做接头；地面185米，沿地面电缆沟敷设，进配电室做接头。

2、需拆除的动力电缆2根，明细如下：第1根：yjv22-0.6/1kv-3*95mm2+1*35mm2，井口到+1110中段，总长210米，井筒垂直部分188米。

拆除后敷设到+1110中段巷道内。

第2根：yjv22-0.6/1kv-3*95mm2+1*35mm2，+1110中段到+1050中段，总长90米，井筒垂直部分60米。

立井井筒管道与电缆敷设安全技术措施前言立井井筒管道和电缆是现代城市的基础设施之一，也是工业、农业和交通等行业不可或缺的一部分。

然而，管道和电缆的安装过程中存在着许多危险因素，需要采取一系列的安全技术措施以保障施工人员和周围居民的安全。

安全技术措施立井井筒管道敷设1.设计安全措施在进行立井井筒管道敷设前，必须制定周密的计划并进行安全评估。

评估将考虑下列因素，包括但不限于工程的规模和复杂性、工作场所周围的环境、人员和设备的安全及需求等。

2.保护井筒在进行立井井筒管道敷设时，需要对井筒进行保护来保障井筒内部的安全。

井筒必须封闭并进行管道固定，以避免管道的移动和破裂产生危险。

3.施工现场安全防护为了保障施工人员和周围生活区的安全，施工现场必须设置安全隔离带、标志牌等安全设施，避免人员和车辆进入施工现场。

4.管道施工技术在立井井筒管道敷设过程中，要保证管道的质量和安全，如在管道的选择、试验、安装、固定及防腐等方面要严格执行规程和操作规定。

在施工过程中，还需注意施工人员的合理分配和施工现场的协调。

电缆敷设1.线路调查和设计在进行电缆敷设前，需要先进行线路调查和设计。

电缆敷设需要考虑电缆的种类、规格、敷设方式、电气参数等因素，以确保电缆的安全使用。

2.选择合适的敷设环境在选择敷设环境时，应考虑到周围环境及用户需求，选择尽可能避开住宅区、商业区或公共区域，避免对非敷设者造成影响。

在敷设地点应设置安全标志和隔离设施，避免行人或车辆误入。

3.施工现场安全防护在进行电缆敷设时要在敷设区域采取必要的围栏、红灯、标志等措施，确保敷设现场安全，防止人员和车辆误入敷设区域。

4.单项敷设在进行电缆敷设时，需要先每条单独敷设，维护好敷设现场秩序和安全。

每条电缆敷设完成后，都要进行必要的检查和试验，确保电缆敷设安全。

结论立井井筒管道和电缆敷设是现代城市的基础设施之一，并且是众多行业的必需品，应特别重视其安全性问题。

通过加强对立井井筒管道和电缆敷设过程中的安全技术措施，可以有效的保障人员、财产的安全，同时也确保了设施的可靠性和正常运行。
