电子恒温水浴锅期间核查
作业指导书
Prepared on 24 November 2020
电子恒温水浴锅
1 目的
保持恒温水浴锅在两次检定/校准周期内校准状态的可信度，使其满足检测工作的要求。
2 适用范围
仪器编号：YH/ZJ-YQ-02-24
3 期间核查方法
外观检查：仪器外表应光洁平整，仪器功能键是否能正常使用，仪器面板的标识清晰、完整。
数字显示应清晰、完整。
仪器铭牌应标明制造厂商、仪器名称、型号、规格以及出厂日期，铭牌应清晰。
辅助设施：温度计。
操作
温度偏差检查
接通电源，将检定过的玻璃温度计放入水浴锅中，设定温度为25℃，开启加热。
当显示温度升至设定温度10min后，记录玻璃温度计温度值和设定温度。
再分别将温度设定至50℃、60℃、70℃、80℃、90℃，重复上述步骤，记录相应的玻璃温度计温度值和设定温度。
判定依据：JJF 100-1998恒温槽技术性能测试规范，设定温度和玻璃温度计示值偏差应小于±1℃。
温度均匀度检测
接通电源，设定温度为25℃，开启加热。
当显示温度升至设定温度10min后，用温度计测定水浴锅槽内不同部位温度，并进行记录。
再分别将温度设定至50℃、60℃、70℃、80℃、90℃，重复上述步骤，并进行数据记录。
4 期间核查评价依据
《JJF100-1998恒温槽技术性能测试规范》，在同一设定温度出，水浴锅不同部位温度均匀度应小于±1℃。
5 期间核查周期
每年进行二次，时间在两次外校之间完成。
仪器维修或其他例外情况应及时进行。

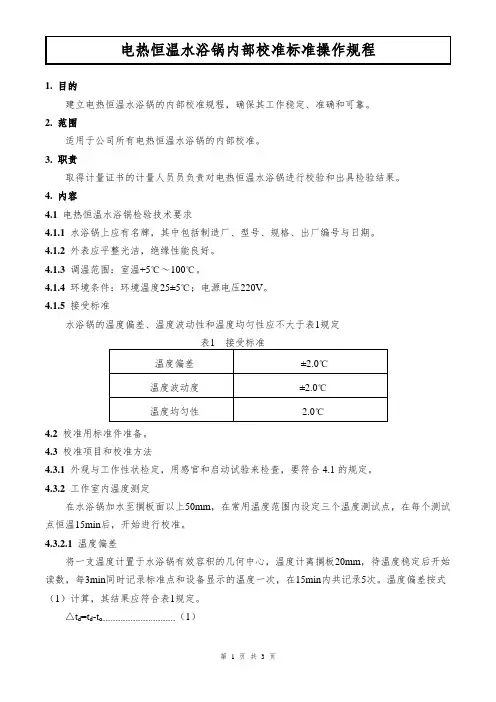

1. 目的建立电热恒温水浴锅的内部校准规程，确保其工作稳定、准确和可靠。
2. 范围适用于公司所有电热恒温水浴锅的内部校准。
3. 职责取得计量证书的计量人员员负责对电热恒温水浴锅进行校验和出具检验结果。
4. 内容4.1电热恒温水浴锅检验技术要求4.1.1水浴锅上应有名牌，其中包括制造厂、型号、规格、出厂编号与日期。
4.1.2 外表应平整光洁，绝缘性能良好。
4.1.3调温范围：室温+5℃～100℃。
4.1.4环境条件：环境温度25±5℃；电源电压220V。
4.1.5接受标准水浴锅的温度偏差、温度波动性和温度均匀性应不大于表1规定4.2校准用标准件准备。
4.3校准项目和校准方法4.3.1外观与工作性状检定，用感官和启动试验来检查，要符合4.1的规定。
4.3.2工作室内温度测定在水浴锅加水至搁板面以上50mm，在常用温度范围内设定三个温度测试点，在每个测试点恒温15min后，开始进行校准。
4.3.2.1温度偏差将一支温度计置于水浴锅有效容积的几何中心，温度计离搁板20mm，待温度稳定后开始读数，每3min同时记录标准点和设备显示的温度一次，在15min内共记录5次。
温度偏差按式（1）计算，其结果应符合表1规定。
△t d=t d-t o (1)式中：△t d——温度偏差，℃；t o——中心点n次测量的平均值，℃；t d——设备显示温度平均值，℃。
4.3.2.2温度波动度将一支温度计置于水浴锅有效容积的几何中心，温度计离搁板20mm，在15min内每间隔3min测定一次温度，共测定5次，然后计算最高和最低温度之差的一半加“±”号，其结果应符合表1规定。
温度波动度计算公式：△ T f = ±（T fmax-T fmin）/2式中：△T f ------ 温度波动度，℃；T fmax ------ 设备指示点在15min内的实测最高温度值，℃T fmin ------ 设备指示点在15min内的实测最低温度值，℃4.3.2.3温度均匀性水浴锅水温稳定后，任意选取三个孔，在每孔插入一支温度计（单孔、二孔不少于3支），温度计离搁板20mm，恒温15min后记录各点温度，然后计算最高和最低温度之差。

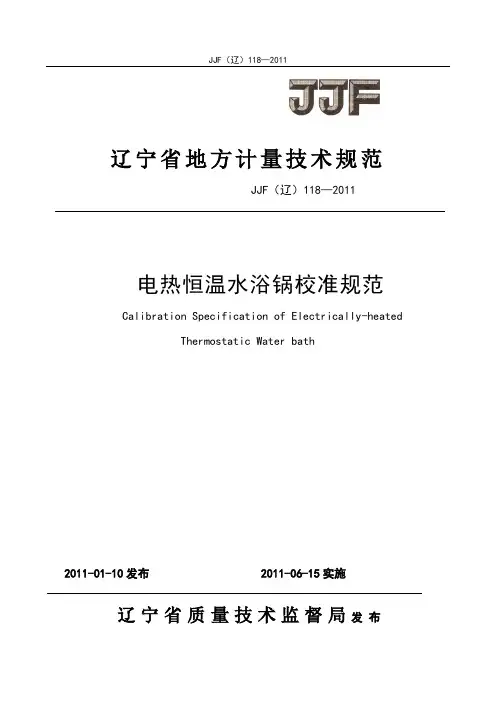

辽宁省地方计量技术规范JJF （辽）118—20112011-01-10发布 2011-06-15实施辽宁省质量技术监督局发 布电热恒温水浴锅校准规范Calibration Specification of Electrically-heatedThermostatic Water bath电热恒温水浴锅校准规范Electrically-heated Thermostatic Water bath本规范经辽宁省质量技术监督局于2011年01月10日批准，并自2011年06月15日起施行。
归口单位：辽宁省质量技术监督局起草单位：沈阳计量测试院本规范技术条文由起草单位负责解释。
本规范主要起草人：宁樑（沈阳计量测试院）罗涛（沈阳计量测试院）张弓（沈阳计量测试院）孙永丰（大连市计量检定测试所）参加起草人：黄明旭（沈阳计量测试院）李春蕊（沈阳计量测试院）薛春燕（沈阳计量测试院）目录引言 (II)1范围 (1)2引用文件 (1)3术语 (1)4概述 (1)5计量特性 (1)5.1外观 (1)5.2温度均匀性 (2)5.3温度波动度 (2)5.4温度偏差 (2)6校准条件 (2)6.1环境条件 (2)6.2测量标准 (2)7校准项目和校准方法 (3)7.1校准项目 (3)7.2校准方法 (3)7.3数据处理 (3)8校准结果表达 (5)9复校时间间隔 (5)附录A 电热恒温水浴锅校准记录参考格式 (6)附录B校准证书内页参考格式 (7)附录C 电热恒温水浴锅温度均匀性测量结果的不确定度评定示例 (8)引言本规范参照了国家规范JJF1030-2010《恒温槽技术性能测试规范》、国家标准YY 91037-1999《电热恒温水浴锅》和SL 144.6-2008《电热恒温水浴锅校验方法》的相关内容，在编写格式上执行了JJF1071-2010《国家计量校准规范编写规则》的规定。
电热恒温水浴锅校准规范1 范围本规范适用于电热恒温水浴锅（以下简称水浴锅）计量性能的校准，其他类似设备也可参照本规范进行校准。
切记恒温水浴锅的参数及误差用心设置恒温水浴技术指标切记恒温水浴锅的参数及误差用心设置恒温水浴锅的操作要将仪器放置在水平台面上。
通电前，检查水浴锅中水量应至少高于加热管10cm，并确保开关置在关档上，检查是否有断路或漏电现象。
恒温水浴锅的仪器设定不可马虎大意！否则会因小失大。
★温度设定接通与仪器要求相符的电源，按一下SET键，数码管字符开始闪动，表示仪器进入设定状态，按△键设定值加添，按▽键设定值减小，长按△键或▽键数据会快速变动，再按一次SET键仪表回到正常工作状态，温度设定完毕。
★参数设置长按SET达到3秒，仪表进入内层参数设定状态，仪表依次显现以下参数：E：这个参数在P＝0时是加热停止的提前，当P不等于0时仪表为自动调整工作方式，P不等于0时E参数无意义；P：为比例带，即比例掌控值，仪表在室温启动时为满功率加温，当离设定温度还差P值时仪表进入自动比例工作方式。
若P＝0，则仪表温度一直加到设定点减提前量E，温度下降到提前量后再进入加温状态；T：为加热输出循环周期，即继电器工作循环周期，T值小掌控效果好，但T值太小继电器会因频繁工作而削减寿命，一般T值取20—60s。
例如，若P为3.0加热循环周期T为60秒，设定温度为40℃。
接通电源，仪表掌控加温到40—3＝37℃后进入比例工作方式，仪表每60秒对加热体补充一次能量，直到温度平衡。
若P＝0，E＝0.5；设定温度为40℃。
接通电源，仪表掌控加温到40—0.5=39.5℃后停止加温，温度下降到39.5℃后又开始加温。
★误差修正在确认仪表显示的值不是正确的测量值时可对显示值进行修正。
长按SET键3秒进入仪表内层菜单，仪表个显现的参数是E，再按一次SET键仪表数据闪动，此闪动的参数即为误差修正参数，搭配△键或▽键可修改此参数。
误差的修正范围为—9.9℃—9.9℃，再按SET键仪表依次显现P、T参数后再按一次SET键退出。
仪表出厂时修正值为0，使用时要防止把显示正确的仪表参数修正至不正确。

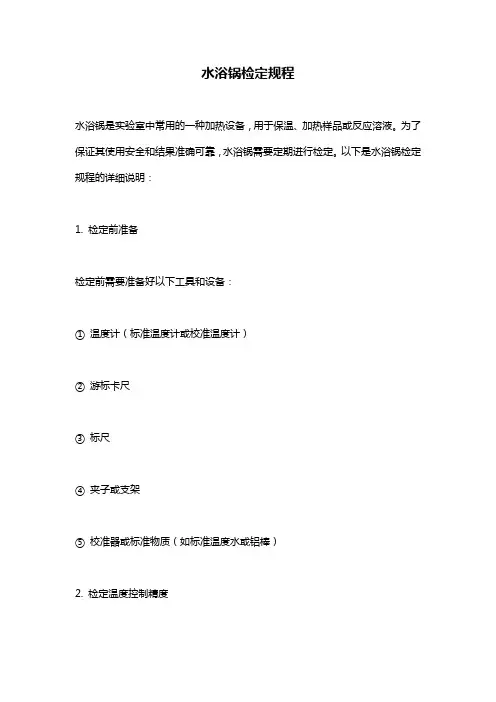

水浴锅检定规程水浴锅是实验室中常用的一种加热设备，用于保温、加热样品或反应溶液。
为了保证其使用安全和结果准确可靠，水浴锅需要定期进行检定。
以下是水浴锅检定规程的详细说明：1. 检定前准备检定前需要准备好以下工具和设备：①温度计（标准温度计或校准温度计）②游标卡尺③标尺④夹子或支架⑤校准器或标准物质（如标准温度水或铝棒）2. 检定温度控制精度将温度计放置在水浴锅中央位置，按照说明书将水浴锅温度调至100℃，使用温度计测量水温，记录温度读数。
重复3次以上并计算平均值，与水浴锅显示的温度值进行比较，计算偏差值。
如果偏差值小于等于±1℃，则符合要求；如果偏差值大于±1℃，则需要进行校准。
3. 检定均热性将温度计放置在水浴锅中央位置，按照说明书将水浴锅温度调至60℃，使用标尺或游标卡尺测量水浴锅内各处水深，记录测量值。
重复3次以上并计算平均值，计算水深差的百分比。
如果水深差小于等于±2%，则符合要求；如果水深差大于±2%，则需要进行调整或更换。
4. 检定恒温时间将温度计放置在水浴锅中央位置，按照说明书将水浴锅温度调至100℃，记录时间。
重复3次以上并计算平均值，与水浴锅说明书上的时间进行比较，计算偏差值。
如果偏差值小于等于±2min，则符合要求；如果偏差值大于±2min，则需要进行调整或更换。
5. 清洁和维护检定完水浴锅后，需要进行清洁和维护。
将水浴锅内的水倒掉，用软布擦拭水浴锅内外表面，保持干燥。
检查加热管、温度控制器、温度传感器等附件是否正常工作，如发现异常现象，需要及时更换或修复。
以上就是水浴锅检定规程的详细说明，根据实验室需要，可适当调整检定频率，以确保水浴锅的使用安全和结果准确可靠。
