2013-2014高频电子线路试题本科初稿A

2013-2014学年第二学期《高频电子技术》期末试卷(A)姓名：学号：专业班级：一、填空题（每空1分，共20分）1.并联谐振回路中，若外加信号源频率高于LC谐振频率，LC并联后的电抗呈容性。

2.并联谐振回路作为负载时常采用抽头接入的目的是为了减小信号源内阻和负载对回路的影响，若接入系数p增大，则谐振回路的Q值减小，带宽加宽。

3.已知一串联谐振回路的谐振频率为1MHz，回路中的电感L=150μH，电阻R=10Ω，则谐振回路的通频带为10.6 kHz。

4.高频小信号放大器的主要质量指标有：增益、通频带、选择性、工作稳定性和噪声系数。

5.若单级单调谐放大器的增益为10dB，则3级单调谐放大器级联后总的增益为30dB ，通频带是单级通频带的6.三极管混频器的变频增益大于1。

7.如果一个高频功放处于临界状态，只增加输入信号的振幅，功放会进入过压工作状态；若是在谐振回路两端并联一个电阻R，功放会进入欠压工作状态。

8.某单一频率的载波信号的幅度为4V，对它进行标准幅度调制，已调波的最大振幅为m为0.5 。

6V，则调幅系数a9.为了有效地实现集电极调幅，调制器必须工作在过压状态；为了有效地实现基极调幅，调制器必须工作在欠压状态。

10.二极管包络检波只适用解调标准调幅信号，对于DSB、SSB信号解调则需采用同步检波电路，它要求接收端载波与发送端载波同频、同相。

二、单项选择题（每题只有1个正确答案,每题1分，共5分）1．欲提高功率放大器的效率，应使放大器的工作状态为（ D ）A．甲类B．乙类C．甲乙类D．丙类2．以下几种混频器电路中，输出信号频谱最纯净的是（ B ）A．二极管平衡混频器B．模拟乘法器混频器C．二极管环形混频器D．三极管混频器3．属于频谱的非线性搬移过程的有（ D ）A．振幅调制B．调幅波的解调C．混频D．频率调制4．利用石英晶体的电抗频率特性构成的振荡器是（B ）f=f时，石英晶体呈感性，可构成串联型晶体振荡器A．qf=f时，石英晶体呈阻性，可构成串联型晶体振荡器B．qf<f<f时，石英晶体呈阻性，可构成串联型晶体振荡器C．p qf<f<f时，石英晶体呈感性，可构成串联型晶体振荡器D．q p5．利用非线性器件作用来实现频率变换时，其有用项为（ B ）A．一次方项B．二次方项C．高次方项D．全部项三、问答题（每题6分，共18分）1．什么是调幅，什么是调频，什么是调相？ 答：调幅指的是载波的频率和相角不变，载波的振幅按照调制信号的变化规律变化（2分） 调频指的是载波振幅不变，载波的瞬时频率按照调制信号的变化规律变化（2分） 调相指的是载波振幅不变，载波的瞬时相位按照调制信号的变化规律变化（2分）2．高频功率放大器原来工作在临界状态，如果集电极回路稍有失谐，功放的工作状态会如何变化？ 0c I ，1cm I ，0P ，c P 将如何变化？答：回路谐振时，回路等效阻抗为纯阻，且最大，当回路失谐时，回路等效阻抗减小，放大器将从临界状态变为欠压状态。

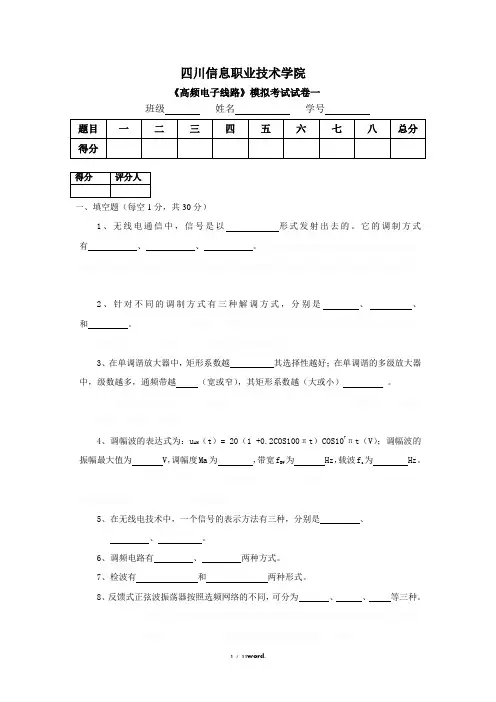

四川信息职业技术学院《高频电子线路》模拟考试试卷一班级姓名学号一、填空题（每空1分，共30分）1、无线电通信中，信号是以形式发射出去的。

它的调制方式有、、。

诤鹑钦鬧砾谳义泪玮聋赡诉諂荧訐躯赘残鵂独鲰绥纡姍嶸飼麗凛輔棧牆唢駐訓疇捞悦祯讹县繾餃鹫瀾仪减拧襝钰鲩剀闱癉涠鰨豈蘄诬賞聾。

2、针对不同的调制方式有三种解调方式，分别是、、和。

3、在单调谐放大器中，矩形系数越其选择性越好；在单调谐的多级放大器中，级数越多，通频带越（宽或窄），其矩形系数越（大或小）。

4、调幅波的表达式为：u AM（t）= 20（1 +0.2COS100πt）COS107πt（V）；调幅波的振幅最大值为 V，调幅度Ma为，带宽f BW为 Hz，载波f c为 Hz。

5、在无线电技术中，一个信号的表示方法有三种，分别是、、。

6、调频电路有、两种方式。

7、检波有和两种形式。

8、反馈式正弦波振荡器按照选频网络的不同，可分为、、等三种。

9、变频器可由和两部分组成。

10、列出三个常见的频谱搬移电路__________、_________、_________。

11、用非线性器件实现调幅最为理想。

二、选择题（每小题2分、共20分）将一个正确选项前的字母填在括号内1、下列哪种信号携带有调制信号的信息（）A、载波信号B、本振信号C、已调波信号2、小信号谐振放大器的主要技术指标不包含（）A、谐振电压增益B、失真系数C、通频带D、选择性3、丙类谐振功放其谐振回路调谐于（）分量A、基波B、二次谐波C、其它高次谐波D、直流分量4、并联型石英晶振中，石英谐振器相当于（）元件A、电容B、电阻C、电感D、短路线5、反馈式正弦波振荡器的起振条件为（）A、|AF|=1，φA+φF= 2nπB、|AF| >1，φA+φF = 2nπC、|AF|>1，φA+φF≠2nπD、|AF| =1，φA+φF≠2nπ6、要实现集电极调制特性应使功放工作在（）状态A、欠压状态B、过压状态C、临界状态D、任意状态7、自动增益控制可简称为（）A、MGCB、AGCC、AFCD、PLL8、利用非线性器件相乘作用来实现频率变换其有用项为（）A、一次方项B、二次方项C、高次方项D、全部项9、如右图所示的电路是（）A、普通调幅电路B、双边带调幅电路C、混频器D、同步检波器10、在大信号包络检波器中，由于检波电容放电时间过长而引起的失真是（）A、频率失真B、惰性失真C、负峰切割失真D、截止失真得分评分人三、判断题，对的打“√”,错的打“×”（每空1分，共10分）1、谐振放大器是采用谐振回路作负载的放大器。

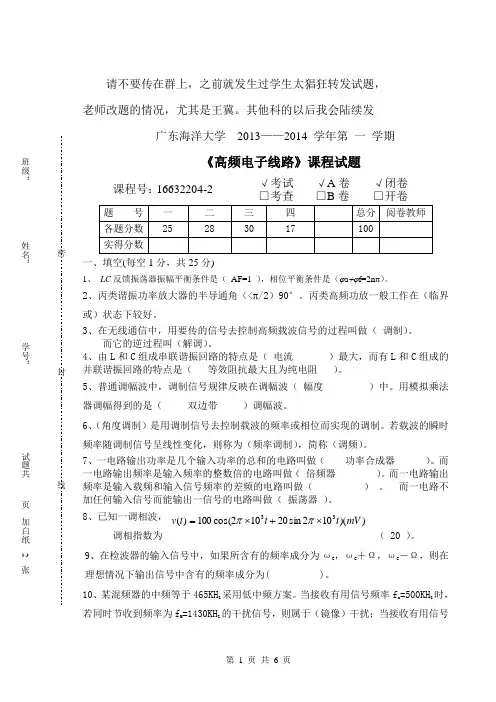

请不要传在群上，之前就发生过学生太猖狂转发试题，老师改题的情况，尤其是王冀。

其他科的以后我会陆续发广东海洋大学2013——2014 学年第一学期《高频电子线路》课程试题课程号：16632204-2 √考试√A卷√闭卷□考查□B卷□开卷一、填空(每空1分，共25分)1、LC反馈振荡器振幅平衡条件是（AF=1 ），相位平衡条件是（ϕa+ϕf=2nπ）。

2、丙类谐振功率放大器的半导通角（<π/2）90°。

丙类高频功放一般工作在（临界或）状态下较好。

3、在无线通信中，用要传的信号去控制高频载波信号的过程叫做（调制）。

而它的逆过程叫（解调）。

4、由L和C组成串联谐振回路的特点是（电流）最大，而有L和C组成的并联谐振回路的特点是（等效阻抗最大且为纯电阻）。

5、普通调幅波中，调制信号规律反映在调幅波（幅度）中。

用模拟乘法器调幅得到的是（双边带）调幅波。

6、（角度调制）是用调制信号去控制载波的频率或相位而实现的调制。

若载波的瞬时频率随调制信号呈线性变化，则称为（频率调制），简称（调频）。

7、一电路输出功率是几个输入功率的总和的电路叫做（功率合成器）。

而一电路输出频率是输入频率的整数倍的电路叫做（倍频器）。

而一电路输出频率是输入载频和输入信号频率的差频的电路叫做（）。

而一电路不加任何输入信号而能输出一信号的电路叫做（振荡器）。

8、已知一调相波，调相指数为（ 20 ）。

9、在检波器的输入信号中，如果所含有的频率成分为ωC ，ωC＋Ω，ωC－Ω，则在理想情况下输出信号中含有的频率成分为( )。

10、某混频器的中频等于465KHZ 采用低中频方案。

当接收有用信号频率fs=500KHZ时，若同时节收到频率为fM =1430KHZ的干扰信号，则属于（镜像）干扰；当接收有用信号班级：姓名：学号：试题共页加白纸2 张密封线))(102sin20102cos(100)(33mVttt v⨯+⨯=ππ频率fs =1400KHZ时，也收到频率为fM=700KHZ的干扰信号，则属于（副波道）干扰。

~ 学年第学期专业年级高频电子线路课程期末考试题A卷班级姓名学号标准答案一、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内1．二极管峰值包络检波器适用于哪种调幅波的解调（C）A．单边带调幅波B．抑制载波双边带调幅波C．普通调幅波D．残留边带调幅波2．欲提高功率放大器的效率，应使放大器的工作状态为（D）A．甲类B．乙类C．甲乙类D．丙类3．为提高振荡频率的稳定度，高频正弦波振荡器一般选用（B）A．LC正弦波振荡器B．晶体振荡器C．RC正弦波振荡器4．变容二极管调频器实现线性调频的条件是变容二极管的结电容变化指数γ为（C）A．1/3 B．1/2 C．2 D．45．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则调相波的表达式为（B）A．u PM(t)=U C cos（ωC t＋m f sinΩt）B．u PM(t)=U C cos（ωC t＋m p cosΩt）C．u PM(t)=U C（1＋m p cosΩt）cosωC t D．u PM(t)=kUΩU C cosωC tcosΩt 6．某超外差接收机的中频为465kHz，当接收550kHz的信号时，还收到1480kHz 的干扰信号，此干扰为（C）A．干扰哨声B．中频干扰C．镜像干扰D．交调干扰7．某调频波，其调制信号频率F＝1kHz，载波频率为10.7MHz，最大频偏Δf m ＝10kHz，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为（B）A．12kHz B．24kHz C．20kHz D．40kHz 8．MC1596集成模拟乘法器不可以用作（D）A．混频B．振幅调制C．调幅波的解调D．频率调制9．某单频调制的普通调幅波的最大振幅为10v，最小振幅为6v，则调幅系数m a为（C）A．0.6 B．0.4 C．0.25 D．0.110．以下几种混频器电路中，输出信号频谱最纯净的是（C）A．二极管混频器B．三极管混频器C．模拟乘法器混频器11．某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（D）A．过压B．弱过压C．临界D．欠压12．鉴频的描述是（B）A．调幅信号的解调B．调频信号的解调C．调相信号的解调13．利用石英晶体的电抗频率特性构成的振荡器是（B）A．f＝fs时，石英晶体呈感性，可构成串联型晶体振荡器B．f＝fs时，石英晶体呈阻性，可构成串联型晶体振荡器C．f s<f<fp时，石英晶体呈阻性，可构成串联型晶体振荡器D．f s<f<fp时，石英晶体呈感性，可构成串联型晶体振荡器14．下图所示框图能实现何种功能？（C）其中u s(t)= U s cosωs tcosΩt， u L(t)= U L cosωL tA．振幅调制B．调幅波的解调C．混频D．鉴频15．二极管峰值包络检波器，原电路正常工作。

一、填空题（20分）（每空1分）1.丙类功率放大器的三种工作状态为、、。

2.小信号二极管检波器的等效输入电阻。

3.实现调频的方法可分为和两大类。

4.有一超外差接收机，中频，当接收的信号时，中频干扰为，镜频干扰是。

5.载频均为5MHZ的AM、DSB波，其调制信号均为，则AM波的带宽为，DSB波带宽为。

6.并联型晶体振荡器中的晶体等效为；串联型晶体振荡器中的晶体等效为。

7. 混频器的输入信号频率为，本振信号频率为，则高中频= ，低中频If= 。

8. 振荡器的起振条件是；振荡器的平衡条件。

9.变容二极管直接调频电路实现线性调频的条件是变容二极管的电容变化系数值等于，否则会产生非线性失真和偏移。

10.乘积型鉴相器的两个输入信号、为正交关系，若均为小信号时，则鉴相特性曲线为；若均为大信号时，则鉴相特性曲线为。

二、选择填空题（10分）（每空1分）1.某电路的输入频谱为；输出频谱为，则电路功能为。

A. 检波B. 变频C. 调幅D. 调频2.为获得良好的调幅特性，集电极调幅电路应工作于状态。

A .临界B .欠压C .过压D .弱过压3.相位鉴频器的功能是解调。

A. 双边带调幅波B.调相波C. 普通调幅波D. 调频波4.利用双耦合回路的相频特性，将调频波变为调幅调频波，然后进行检波，从而实现鉴频的电路是。

A. 双失谐鉴频器B. 相位鉴频器C. 脉冲均值型鉴频器D. 相移乘法鉴频器5.振荡器起振后由甲类工作状态逐渐向甲乙类、乙类或丙类过渡，最后工作于什么状态完全由值来决定。

A. B. C. D.6.具有抑制寄生调幅能力的鉴频器是。

A. 双失谐鉴频器B.相位鉴频器C.比例鉴频器D.相移乘法鉴频器7.能够实现双向混频的电路是。

A .二极管混频器B . 三极管混频器C . 场效应管混频器D .以上三种都能实现8. 下面的几种频率变换电路中，不是频谱的线性搬移。

A .变频 B调频 C .调幅 D . 包络检波大学试卷考试科目: 电子线路Ⅱ（A卷）题号一二三四五六七八总分分数评卷人9. .调制信号频率为F ，载波频率为，的调频电路的输出信号频谱是 。

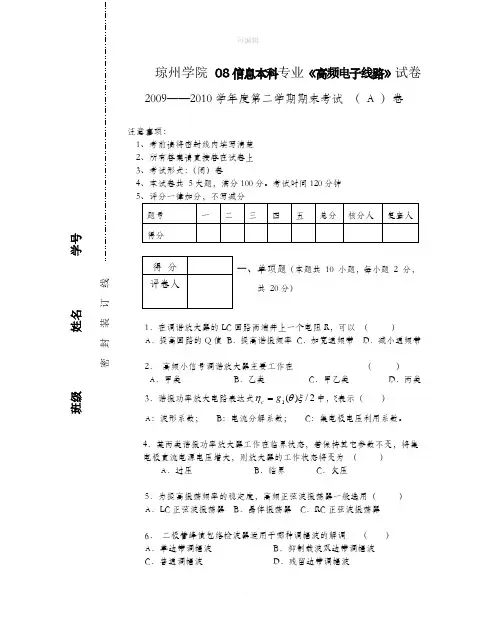

琼州学院 08信息本科专业《高频电子线路》试卷 2009——2010学年度第二学期期末考试 （ A ）卷 注意事项： 1、考前请将密封线内填写清楚 2、所有答案请直接答在试卷上 3、考试形式：（闭）卷 4、本试卷共 5大题，满分100分。

考试时间120分钟 5、评分一律加分，不写减分一、单项题（本题共 10 小题，每小题 2 分，共 20分）1．在调谐放大器的LC 回路两端并上一个电阻R ，可以 （ ）A ．提高回路的Q 值B ．提高谐振频率C ．加宽通频带D ．减小通频带 2． 高频小信号调谐放大器主要工作在 （ ） A ．甲类 B ．乙类 C ．甲乙类 D ．丙类 3．谐振功率放大电路表达式2/)(1ξθηg c =中，ξ表示（ ）A ：波形系数；B ：电流分解系数；C ：集电极电压利用系数。

4．某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集 电极直流电源电压增大，则放大器的工作状态将变为 （ ）A ．过压B ．临界C ．欠压5．为提高振荡频率的稳定度，高频正弦波振荡器一般选用（ ）A ．LC 正弦波振荡器B ．晶体振荡器C ．RC 正弦波振荡器6． 二极管峰值包络检波器适用于哪种调幅波的解调 （ ）A ．单边带调幅波B ．抑制载波双边带调幅波C ．普通调幅波D ．残留边带调幅波密封装订线班级姓名学号7．若载波u C(t)=U C cosωCt,调制信号uΩ(t)= UΩcosΩt，则调频波的表达式为（）A．u FM(t)=U C cos（ωCt＋mfsinΩt）B．u FM(t)=U C cos（ωCt＋mpcosΩt）C．u FM(t)=U C（1＋mpcosΩt）cosωCt D．u FM(t)=k UΩU C cosωCtcosΩt 8．变容二极管调频器实现线性调频的条件是变容二极管的结电容变化指数γ为（）A．1/3 B．1/2 C．2 D．49．鉴相的描述是（）A．调幅信号的解调B．调频信号的解调C．调相信号的解调10．锁相环路电路的作用是（）A．维持工作频率稳定B．实现无频率误差的频率跟踪C．使输出信号幅度保持恒定或仅在很小的范围内变化二、填空题（每空1 分，共15 分）1．高频功率放大器主要用来放大高频信号，为了提高效率，一般工作在______类状态。

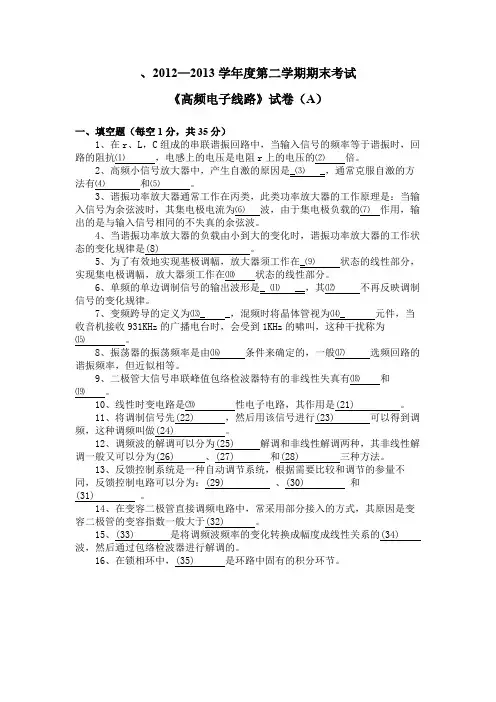

、2012—2013学年度第二学期期末考试《高频电子线路》试卷（A）一、填空题（每空1分，共35分）1、在r、L，C组成的串联谐振回路中，当输入信号的频率等于谐振时，回路的阻抗⑴，电感上的电压是电阻r上的电压的⑵倍。

2、高频小信号放大器中，产生自激的原因是_⑶ _，通常克服自激的方法有⑷和⑸。

3、谐振功率放大器通常工作在丙类，此类功率放大器的工作原理是：当输入信号为余弦波时，其集电极电流为⑹波，由于集电极负载的⑺作用，输出的是与输入信号相同的不失真的余弦波。

4、当谐振功率放大器的负载由小到大的变化时，谐振功率放大器的工作状态的变化规律是(8) 。

5、为了有效地实现基极调幅，放大器须工作在_⑼状态的线性部分，实现集电极调幅，放大器须工作在⑽状态的线性部分。

6、单频的单边调制信号的输出波形是_ ⑾ __，其⑿不再反映调制信号的变化规律。

7、变频跨导的定义为⒀_ _，混频时将晶体管视为⒁_ 元件，当收音机接收931KHz的广播电台时，会受到1KHz的啸叫，这种干扰称为⒂。

8、振荡器的振荡频率是由⒃条件来确定的，一般⒄选频回路的谐振频率，但近似相等。

9、二极管大信号串联峰值包络检波器特有的非线性失真有⒅和⒆。

10、线性时变电路是⒇性电子电路，其作用是(21) 。

11、将调制信号先(22) ，然后用该信号进行(23) 可以得到调频，这种调频叫做(24) 。

12、调频波的解调可以分为(25) 解调和非线性解调两种，其非线性解调一般又可以分为(26) 、(27) 和(28) 三种方法。

13、反馈控制系统是一种自动调节系统，根据需要比较和调节的参量不同，反馈控制电路可以分为：(29) 、(30) 和(31) 。

14、在变容二极管直接调频电路中，常采用部分接入的方式，其原因是变容二极管的变容指数一般大于(32) 。

15、(33) 是将调频波频率的变化转换成幅度成线性关系的(34) 波，然后通过包络检波器进行解调的。

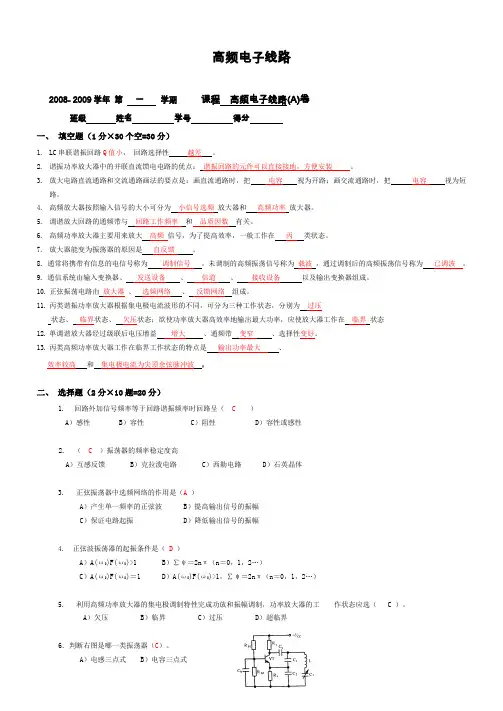

高频电子线路2008- 2009学年第一学期课程高频电子线路(A)卷班级姓名学号得分一、填空题（1分×30个空=30分）1.LC串联谐振回路Q值小，回路选择性越差。

2.谐振功率放大器中的并联直流馈电电路的优点：谐振回路的元件可以直接接地，方便安装。

3.放大电路直流通路和交流通路画法的要点是：画直流通路时，把电容视为开路；画交流通路时，把电容视为短路。

4.高频放大器按照输入信号的大小可分为小信号选频放大器和高频功率放大器。

5.调谐放大回路的通频带与回路工作频率和品质因数有关。

6.高频功率放大器主要用来放大高频信号，为了提高效率，一般工作在丙类状态。

7.放大器能变为振荡器的原因是自反馈。

8.通常将携带有信息的电信号称为调制信号，未调制的高频振荡信号称为载波，通过调制后的高频振荡信号称为已调波。

9.通信系统由输入变换器、发送设备、信道、接收设备以及输出变换器组成。

10.正弦振荡电路由放大器、选频网络、反馈网络组成。

11.丙类谐振功率放大器根据集电极电流波形的不同，可分为三种工作状态，分别为过压状态、临界状态、欠压状态；欲使功率放大器高效率地输出最大功率，应使放大器工作在临界状态12.单调谐放大器经过级联后电压增益增大、通频带变窄、选择性变好。

13.丙类高频功率放大器工作在临界工作状态的特点是输出功率最大、效率较高和集电极电流为尖顶余弦脉冲波。

二、选择题（2分×10题=20分）1.回路外加信号频率等于回路谐振频率时回路呈（C）A）感性 B）容性 C）阻性 D）容性或感性2.（ C ）振荡器的频率稳定度高A）互感反馈 B）克拉泼电路 C）西勒电路 D）石英晶体3. 正弦振荡器中选频网络的作用是（A）A）产生单一频率的正弦波 B）提高输出信号的振幅C）保证电路起振 D）降低输出信号的振幅4. 正弦波振荡器的起振条件是（ D）A）A(ω0)F(ω)>1 B）∑ψ＝2nπ（n＝0，1，2…）C）A(ω0)F(ω)＝1 D）A(ω)F(ω)>1，∑ψ＝2nπ（n＝0，1，2…）5. 利用高频功率放大器的集电极调制特性完成功放和振幅调制，功率放大器的工作状态应选（ C ）。

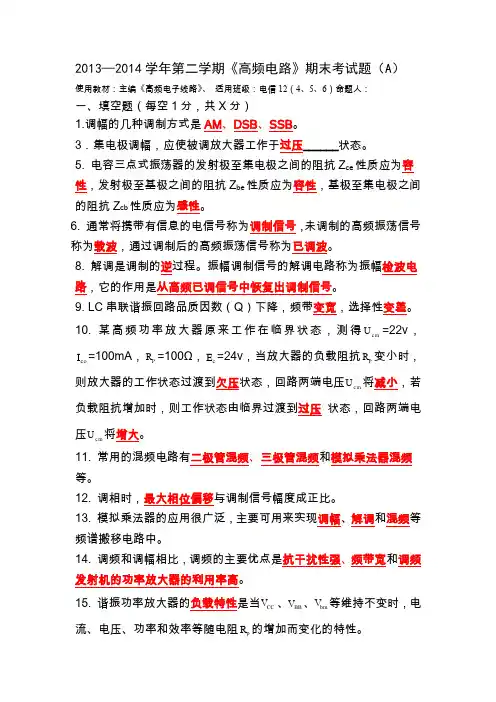

2013—2014学年第二学期《高频电路》期末考试题（A ）使用教材：主编《高频电子线路》、 适用班级：电信12（4、5、6）命题人：一、填空题（每空1分，共X 分）1.调幅的几种调制方式是AM 、DSB 、SSB 。

3．集电极调幅，应使被调放大器工作于过压______状态。

5. 电容三点式振荡器的发射极至集电极之间的阻抗Z ce 性质应为容性，发射极至基极之间的阻抗Z be 性质应为容性，基极至集电极之间的阻抗Z cb 性质应为感性。

6. 通常将携带有信息的电信号称为调制信号，未调制的高频振荡信号称为载波，通过调制后的高频振荡信号称为已调波。

8. 解调是调制的逆过程。

振幅调制信号的解调电路称为振幅检波电路，它的作用是从高频已调信号中恢复出调制信号。

9. LC 串联谐振回路品质因数（Q ）下降，频带变宽，选择性变差。

10. 某高频功率放大器原来工作在临界状态，测得cm U =22v ，co I =100mA ，P R =100Ω，c E =24v ，当放大器的负载阻抗P R 变小时，则放大器的工作状态过渡到欠压状态，回路两端电压cm U 将减小，若负载阻抗增加时，则工作状态由临界过渡到过压 状态，回路两端电压cm U 将增大。

11. 常用的混频电路有二极管混频、三极管混频和模拟乘法器混频等。

12. 调相时，最大相位偏移与调制信号幅度成正比。

13. 模拟乘法器的应用很广泛，主要可用来实现调幅、解调和混频等频谱搬移电路中。

14. 调频和调幅相比，调频的主要优点是抗干扰性强、频带宽和调频发射机的功率放大器的利用率高。

15. 谐振功率放大器的负载特性是当CC V 、BB V 、bm V 等维持不变时，电流、电压、功率和效率等随电阻p R 的增加而变化的特性。

16. 混频器按所用非线性器件的不同，可分为二极管混频器、三极管混频器和模拟乘法器混频器等。

17. 在双踪示波器中观察到如下图所示的调幅波，根据所给的数值，它的调幅度应为2/3。

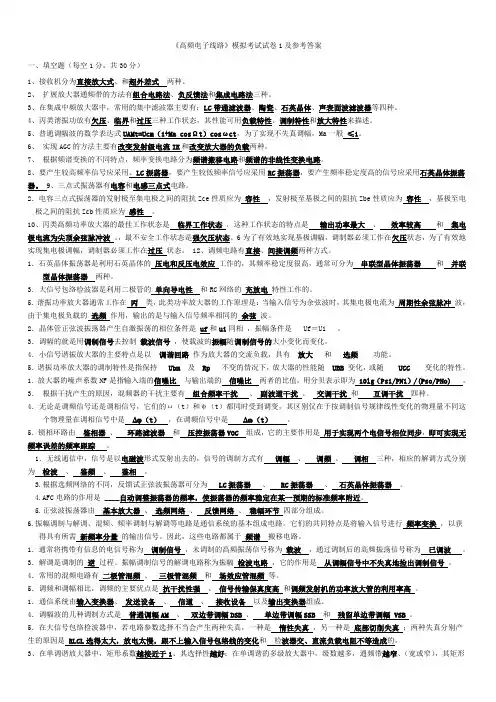

《高频电子线路》模拟考试试卷1及参考答案一、填空题（每空1分，共30分）1、接收机分为直接放大式、和超外差式两种。

2、扩展放大器通频带的方法有组合电路法、负反馈法和集成电路法三种。

3、在集成中频放大器中，常用的集中滤波器主要有：LC带通滤波器、陶瓷、石英晶体、声表面波滤波器等四种。

4、丙类谐振功放有欠压、临界和过压三种工作状态，其性能可用负载特性、调制特性和放大特性来描述。

5、普通调幅波的数学表达式UAMt=Ucm（1+Ma cosΩt）cosωct，为了实现不失真调幅，Ma一般≤1。

6、实现AGC的方法主要有改变发射级电流IE和改变放大器的负载两种。

7、根据频谱变换的不同特点，频率变换电路分为频谱搬移电路和频谱的非线性变换电路。

8、要产生较高频率信号应采用、LC振荡器，要产生较低频率信号应采用RC振荡器，要产生频率稳定度高的信号应采用石英晶体振荡器。

9、三点式振荡器有电容和电感三点式电路。

2．电容三点式振荡器的发射极至集电极之间的阻抗Zce性质应为容性，发射极至基极之间的阻抗Zbe性质应为容性，基极至电极之间的阻抗Zcb性质应为感性。

10、丙类高频功率放大器的最佳工作状态是临界工作状态，这种工作状态的特点是输出功率最大、效率较高和集电极电流为尖顶余弦脉冲波。

，最不安全工作状态是强欠压状态。

6为了有效地实现基极调幅，调制器必须工作在欠压状态，为了有效地实现集电极调幅，调制器必须工作在过压状态。

12、调频电路有直接、间接调频两种方式。

1．石英晶体振荡器是利用石英晶体的压电和反压电效应工作的，其频率稳定度很高，通常可分为串联型晶体振荡器和并联型晶体振荡器两种。

3．大信号包络检波器是利用二极管的单向导电性和RC网络的充放电特性工作的。

5．谐振功率放大器通常工作在丙类，此类功率放大器的工作原理是：当输入信号为余弦波时，其集电极电流为周期性余弦脉冲波，由于集电极负载的选频作用，输出的是与输入信号频率相同的余弦波。

1《高频电子线路》模拟考试试卷1及参考答案一、填空题（每空1分，共16分）1．放大器的噪声系数N F是指输入端的信噪比与输出端的信噪比两者的比值，用分贝表示即为10lg（P si/P Ni）/(P so/P No)。

2．电容三点式振荡器的放射极至集电极之间的阻抗Z ce性质应为容性，放射极至基极之间的阻抗Z be性质应为容性，基极至集电极之间的阻抗Z cb性质应为感性。

3．依据干扰产生的缘由，混频器的干扰主要有组合频率干扰、副波道干扰、交调干扰和互调干扰四种。

4．无论是调频信号还是调信任号，它们的ω（t）和φ（t）都同时受到调变，其区分仅在于按调制信号规律线性变更的物理量不同，这个物理量在调信任号中是∆ϕ（t），在调频信号中是∆ω（t）。

5．锁相环路由鉴相器、环路滤波器和压控振荡器组成，它的主要作用是用于实现两个电信号相位同步，即可实现无频率误差的频率跟踪。

三、简答题（每小题7分，共14分）1．小信号谐振放大器与谐振功率放大器的主要区分是什么？答：1）小信号谐振放大器的作用是选频和放大，它必需工作在甲类工作状态；而谐振功率放大器为了提高效率，一般工作在丙类状态。

2）两种放大器的分析方法不同：前者输入信号小采纳线性高频等效电路分析法，而后者输入信号大采纳折线分析法。

2．高频已调波信号和本机振荡信号经过混频后，信号中包含哪些成分？如何取出须要的成分？答：高频已调波信号和本机振荡信号经过混频后，信号中包含直流重量、基波重量、谐波、和频、差频重量，通过LC并联谐振回路这一带通滤波器取出差频重量，完成混频。

四、某收音机中的本机振荡电路如图所示。

1．在振荡线圈的初、次级标出同名端，以满意相位起振条件；2．试计算当L13＝100μH，C4＝10pF时，在可变电容C5的变更范围内，电路的振荡频率可调范围。

（10分）解：1. 1端和4端为同名端2． 解得：C ∑＝20.5~139pF f o ＝1.35~3.5MHz五、已知：调幅波表达式为u AM （t ）=10（1+0.6cos2π×3×102t+0.3cos2π× 3×103t)cos2π×106t (v)求：1、调幅波中包含的频率重量与各重量的振幅值。

《高频电子线路》复习题（含解答）一、是非题（在括号内打“√”表示对，“×”表示错。

）1．多级耦合的调谐放大器的通频带比组成它的单级单调谐放大器的通频带宽。

（×）2．多级耦合的调谐放大器的选择性比组成它的单级单调谐放大器的选择性差。

（×）（√）3．功率放大器是大信号放大器，要求在不失真的条件下能够得到足够大的输出功率。

4．放大器必须同时满足相位平衡条件和振幅条件才能产生自激振荡。

（√）5．电感三点式振荡器的输出波形比电容三点式振荡器的输出波形好。

（×）6．在调谐放大器的LC回路两端并上一个电阻R可以加宽通频带。

（√）7．双边带（DSB）信号的振幅与调制信号的规律成正比。

（×）8．调频有两种方法，分别称为直接调频和间接调频。

（√）9．锁相环路与自动频率控制电路实现稳频功能时，锁相环路的性能优越。

（√）10．LC回路的品质因数Q值愈小，其选频能力愈强。

（×）11．调谐放大器兼有放大和选频功能。

（√）12．DSB调幅波中所包含的频率成分有载频、上下边频。

（× ）13．LC回路的品质因数Q值愈小，其选频能力愈弱。

（√）14.调谐功率放大器是采用折线近似分析法。

（√）二、选择题（将一个正确选项前的字母填在括号内）1．欲提高功率放大器的效率，应使放大器的工作状态为（ D ）A．甲类 B．乙类 C．甲乙类 D．丙类2．为提高振荡频率的稳定度，高频正弦波振荡器一般选用（ B ）A．LC正弦波振荡器 B．晶体振荡器 C．RC正弦波振荡器3．若载波u C(t)=UCcosωC t,调制信号uΩ(t)= UΩcosΩt，则调相波的表达式为（ B ）A．u PM(t)=U C cos（ωC t＋m f sinΩt） B．u PM(t)=U C cos（ωC t＋m p cosΩt）C．u PM(t)=U C（1＋m p cosΩt）cosωC t D．u PM(t)=kUΩU C cosωC tcosΩt4．某调频波，其调制信号频率F＝1kHz，载波频率为10.7MHz，最大频偏Δf m＝10kHz，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为（ B ）A．12kHz B．24kHz C．20kHz D．40kHz5．MC1596集成模拟乘法器不可以用作（ D ）A．混频 B．振幅调制 C．调幅波的解调 D．频率调制6．某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（ D ）A．过压 B．弱过压 C．临界 D．欠压7．鉴频的描述是（ B ）A．调幅信号的解调 B．调频信号的解调 C．调相信号的解调8．下图所示框图能实现何种功能？（ C ）其中u s(t)= U s cosωs tcosΩt， u L(t)= U L cosωL tA．振幅调制 B．调幅波的解调 C．混频 D．鉴频9．二极管峰值包络检波器，原电路正常工作。

标准答案(一)一、填空题（每空1分，共30分）1、无线电通信中，信号是以电磁波形式发射出去的。

它的调制方式有调幅、调频、调相。

2、针对不同的调制方式有三种解调方式，分别是检波、鉴频、和鉴相。

3、在单调谐放大器中，矩形系数越接近于1、其选择性越好；在单调谐的多级放大器中，级数越多，通频带越窄、（宽或窄），其矩形系数越（大或小）小。

4、调幅波的表达式为：uAM（t）= 20（1 +0.2COS100πt）COS107πt（V）；调幅波的振幅最大值为24V，调幅度Ma为20℅，带宽fBW为100Hz，载波fc为5*106Hz。

5、在无线电技术中，一个信号的表示方法有三种，分别是数学表达式、波形、频谱。

6、调频电路有直接调频、间接调频两种方式。

7、检波有同步、和非同步检波两种形式。

8、反馈式正弦波振荡器按照选频网络的不同，可分为LC、RC、石英晶振等三种。

9、变频器可由混频器、和带通滤波器两部分组成。

10、列出三个常见的频谱搬移电路调幅、检波、变频。

11、用模拟乘法器非线性器件实现调幅最为理想。

二、选择题（每小题2分、共20分）将一个正确选项前的字母填在括号内1、下列哪种信号携带有调制信号的信息（C ）A、载波信号B、本振信号C、已调波信号2、小信号谐振放大器的主要技术指标不包含（B ）A、谐振电压增益B、失真系数C、通频带D、选择性3、丙类谐振功放其谐振回路调谐于（ A ）分量A、基波B、二次谐波C、其它高次谐波D、直流分量4、并联型石英晶振中，石英谐振器相当于（C ）元件A、电容B、电阻C、电感D、短路线5、反馈式正弦波振荡器的起振条件为（ B ）A、|AF|=1，φA+φF= 2nπB、|AF| >1，φA+φF = 2nπC、|AF|>1，φA+φF ≠2nπD、|AF| =1，φA+φF ≠2nπ6、要实现集电极调制特性应使功放工作在（B ）状态A、欠压状态B、过压状态C、临界状态D、任意状态7、自动增益控制可简称为（ B ）A、MGCB、AGCC、AFCD、PLL8、利用非线性器件相乘作用来实现频率变换其有用项为（ B ）A、一次方项B、二次方项C、高次方项D、全部项9、如右图所示的电路是（D ）A、普通调幅电路B、双边带调幅电路C、混频器D、同步检波器10、在大信号包络检波器中，由于检波电容放电时间过长而引起的失真是（B）A、频率失真B、惰性失真C、负峰切割失真D、截止失真三、判断题，对的打“√”,错的打“×”（每空1分，共10分）1、谐振放大器是采用谐振回路作负载的放大器。
