地下室集水坑的设计及潜水排污泵选择
建筑物地下室的排水设计就是整个建筑排水设计的重要组成部分。地下室不但常设有设备用房(包括变配电室,空调机房,水泵房等),另外许多地下室平时作为车库,战时作为人防保护单元。由于建筑地下室的标高较低,地下室排水往往不能以重力自流排至市政管网,需要设置集水坑,经潜水泵提升排至室外检查井。而地下室的排水种类较多,排水量又不容易确定,设计不当容易造成排水不畅,甚至可能发生设备被淹的事故。那么,怎样确定地下室集水坑的容积,怎样才能既满足排水的要求又不造成浪费呢？本文就这个问题作如下探讨。
1 建筑地下室排水的种类
建筑地下室的排水大致分为以下几种类型:
1 建筑地下室排水的种类建筑地下室的排水大致分为以下几种类型:
(1) 生活污水。地下室平时卫生间、厨房或洗衣间所产生的生活污水,以及战时清洁区内的卫生间、盥洗室,需要设置污水集水池,污水经提升排至室外污水管网。
(2) 消防排水。当地下室发生火灾时,消火栓及喷淋系统启动灭火,造成地下室地面积水。
(3) 其她普通废水。主要包括地下室车库地面冲洗废水、雨季时沿坡道流入地下室的雨水、地下室泵房排水等。
(4) 人防口部洗消排水。
2 造成建筑地下室排水事故的主要原因
在实际工程中,供电不正常、排水设备故障、排水设备设计能力偏小等都可造成排水事故。除此之外,发生火灾时由于消防水量较大,地下室排水能力不足,不能及时将消防水排走,造成地下室积水甚至被淹。
排水泵的流量若根据倒灌的雨水计算:Q=ψqF
式中:ψ为径流系数,q为设计降雨强度(L/S、m2),F为汇水面积(m2),应为车行坡道敞开面积及其侧墙面积一半的与,F=A＋A1/2,其中A为坡道露天面积,A1为坡道侧墙面积。
因为雨水汇水面积不大且根据规范,汽车库进车坡道应设置2道或2道以上的排水沟,倒灌入地下室的水量一般来说远小于消防系统灭火时消火栓系统及喷淋系统启动产生的水量,因此笔者认为以消防水量来计算确定地下室集水坑容积及配套潜水泵的排水能力比较合适。
3 地下室消防排水的设计
(1)地下室发生火灾消防时的排水工况分析以实际工程为例。当某建筑地下室发生火灾,消火栓与自动喷淋系统启动。其中自动喷淋系统的消防流量为30l/s,火灾持续小时为1h,消防水量为108m3;消火栓系统消防流量为20l/s,火灾持续小时为2h,消防水量为144m3,则地下室发生消防时的总积水量为252 m3。
大量的消防水如果不能及时排出就会造成地下室积水,如果积水过深,超过设备基础甚至更高的位置,就会造成设备损坏。
但建筑地下室往往就是车库与设备用房,当水深不大时,短时间对地面的浸泡不会对车库造成损失。对设备用房而言,一般在建筑设计中会设计门坎,防止一定水深的水进入。也就就是说,此类建筑地下室短时间内可以允许一定的水深。此水深有一个与之相对应的水容量,当地下室积水总量不大于这个容量时,暂时的积水不会造成水淹损失。以上述某建筑为例。地下室面积5600 m2,消防总水量252 m3,可计算出地面积水深度0、045m。
影响地下室水容量大小的因素有两个。一个就是地下室的面积,地下室的面积越大水容量也就越大。另一个就是设备房门坎的高度或就是设备基础的高度。因此只要确定了设备基础的高度与地下室的面积,那么,不产生水淹损失的水容量也就确定了。确定了水容量,就可以根据消防水的总容量减去不产生水淹损失的水容量,得
出在相应的时间段内地下室应该排出的最少的水量,从而估算出建筑地下室潜水泵的最小排水量。
(2)建筑地下室允许水深的确定。
一般来说。水泵机组的基础超出地下室地面150～200mm;空调冷冻机组的基础超出地下室地面200～300mm;变配电室更就是把地面抬高,高出地下室地面800mm;备用发电机房一般也设置门坎。从以上数据瞧,这些设备的基础都能高出地下室地面150mm,所以,一般车库与设备房的地下室,只要积水不超过150mm,就不会对地下室的设备造成损坏。
(3)发生火灾消防时潜水泵排水量的确定
以上述工程为例。自动喷淋系统的消防流量为30l/s,消火栓系统消防流量为
20l/s,消防总水量50l/s,则排水泵的排水量也为50l/s。如果按照10个集水坑,每个集水坑1台潜水泵工作考虑,每台水泵的流量为5l/s,按照《建筑给水排水设计规范》(GB50015－2003)4、7、8规定,集水池有效容积不宜小于最大一台污水泵5min 的出水量,则每个集水坑的有效容积不宜小于1、5 m3。
考虑到地下室存在不产生水淹损失的水容量情况,即使全部的消防积水不马上排出,也不会对地下室设备造成损害,因此,选择潜水泵可以从节约成本的角度出发,满
足其她排水功能的要求,在一定时间内将污水排出既可。在选择污水泵时,也可以按
照具体情况,考虑地下室的盛水能力,减掉地下室的水容积,从而经济合理的选择潜
水泵流量与集水坑容积。
1 车库雨水的排出
地下车库的雨水主要指暴雨时通过进车坡道进入的雨水,在车库排水设计中尤为
重要,笔者曾瞧到多个地下车库因坡道排水不畅而被淹,造成重大经济损失、
1、1 排水沟的设计
汽车库进车坡道应设置2道或2道以上的排水沟,首先室外地面坡道起点设一道,用来收集室外地坪流向坡道的雨水,积水可直接排至室外雨水井;另在坡道终点
处设一道,并在其尽头设置敞开式集水坑与排水泵,积水用水泵排出。
1、2 集水坑排水泵的选择
排水泵的流量计算:Q=ψqF 式中:ψ为径流系数;q为设计降雨强度
(L/S·m2);F为汇水面积(m2),应为车行坡道敞开面积及其侧墙面积之积,F=A+A1/2,
其中A为坡道露天面积,A1为坡道侧墙面积。排水泵的扬程计算:H=Z+h+2 式中:Z为雨水管出口标高与集水坑运行最低水位的高差(m);h为水泵进、出口管道
水头损失(m);2为出水口的自由水头(m)。
水泵台数不应少于2台,互为备用。水泵的运行由池内水位自动控制。
1、3 集水坑的有效容积计算
集水坑的有效容积应满足排水泵5min的出水量。
2 车库冲洗废水与消防水的排出
为了保持库内清洁,地面要经常用水冲洗,同时在汽车库发生火灾时应能及时排除消防喷淋水,因此停车库必须设置冲洗废水与消防水的排水系统。对于地下车库,也应设置集水坑与排水泵。排集水坑的容积应先按0、5h~1、0h地面冲洗排水计算,再按5min消防排水量进行校核,取其中大者作为集水坑的最小有效容积。
2、1 集水坑的有效容积
地面冲洗废水量的计算:Ｑ冲=Khq冲F/1000t使式中:q冲为汽车库地面冲洗用水标准(l/m2),一般取2l/m2~3l/m2;F为汽车库的面积(m2)(如有防火分区,应按每个防火分区的面积分别计算);t使为使用时间,一般取6h~8h;Kh为时变化系数,取1、0;K为计算时间,一般取0、5h~1、0h。
消防排水量的计算:其容积应为5min室内消防用水量。
集水坑的容积应就是取其地面冲洗废水量与5min室内消防用水量的最大者。
2、2 集水坑排水泵的选择
笔者在设计中认为可取冲洗、消防给水量的其中最大量的50%选用2台排水泵,互为备用。水泵平常可用作冲洗排水,火灾时排除消防水,水泵的运行亦由池内水位控制。
3 集水坑的水位与控制方式
集水坑的水位一般设置3个控制点:低水位(停泵水位)、高水位(启泵水位)与报警水位。低水位按潜水泵间歇运行设计,以选用的潜水泵厂家样本为准;报警水位一般比集水坑进水管渠底低100mm以下,高水位比报警水位低100mm。备用泵应在报警水位处投入运行。排水泵的运行由集水坑的液位自动控制,控制方式有浮球式与液位传感式。
4 车库隔油池的设置
汽车库的地面冲洗废水一般都掺有浮油,因此在冲洗水排入市政污水管网前,应设置隔油池。
隔油池的有效容积: V废=Q冲*T停
式中:Q冲为汽车库地面冲洗水量;t停为污水在池内停留时间(min)。
总之,在地下汽车库排水设计中,设计人员应对排除水的水量进行详细的计算后,再确定集水坑的容积与水泵的排水量。
潜水排污泵优点与缺点 潜水排污泵是一种泵与电机连体，并同时潜入液下工作的泵类产品，与一般卧式泵或立式污水泵相比，潜水排污泵明显具有以下几个方面的优点。 1.结构紧凑、占地面积小。潜水排污泵由于潜入液下工作，因此可直接安装于污水池内，无需建造专门的泵房用来安装泵及机，可以节省大量的土地及基建费用。 2.安装维修方便。小型的潜水排污泵可以自由安装，大型的潜水排污泵一般都配有自动藕合装置可以进行自动安装，安装及维修相当方便。 3.连续运转时间长。排污泵由于泵和电机同轴，轴短，转动部件重量轻，因此轴承上承受的载荷(径向)相对较小，寿命比一般泵要长得多。 4.不存在汽蚀破坏及灌引水等问题。特别是后一点给操作人员带来了很大的方便。 5.振动噪声小，电机温升低，对环境无污染。 正是由于上述优点，排污泵已越来越受到人们的重视，使用的范围也越来越广，由原来的单纯地用来输送清水到现在的可以输送各种生活污水、工业废水、建筑工地排水、液状饲料等等。 在市政工程、工业、医院、建筑、饭店、水利建设等各行各业中起着十分重要的作用。 但是任何事物都是一分为二的，对于排污泵来说最关键的问题是可靠性问题，因为排污泵的使用场合是在液下;输送的介质是一些含有固体物料的混合液体;泵与电机靠得很近;泵为立式布置，转动部件重量与叶轮承受水压力同向。这些问题都使得排污泵在密封、电机承载能力、轴承布置及选用等方面的要求比一般的污水泵要高。 为了提高排污泵的寿命，现在国内外大部分厂家都在泵的保护系统上想办法，即在泵发生泄漏、过载、超温等故障时能进行自动报警，并自动停机备修。可是我们认为，在排污泵中设
置保护系统很有必要的，它能有效地保护电泵的安全运行。 但这并不是问题的关键，保护系统只不过是在泵发生故障后的一种补救办法，是一种比较被动的办法。问题的关键应该是从根本着手，彻底解决泵在密封、过载等方面的问题，这才是一种较为主动的办法。为此我们把副叶轮流体动力密封技术及泵的无过载设计技术应用于潜水排污泵中来，较大提高了泵密封可靠性和承载能力，延长了泵的使用寿命。 为了提高潜水排污泵的寿命,国内外大部分厂家都在泵的保护系统上想办法,即在泵发生泄漏、过载、超温等故障时能进行自动报警,并自动停机备修。 可是我们认为,在排污泵中设置保护系统很有必要的,它能有效地保护电泵的安全运行。但这并不是问题的关键,保护系统只不过是在泵发生故障后的一种补救办法,是一种比较被动的办法。问题的关键应该是从根本着手,彻底解决泵在密封、过载等方面的问题,这才是一种较为主动的办法。 为此我们把副叶轮流体动力密封技术及泵的无过载设计技术应用于潜水排污泵中来,较大提高了泵密封可靠性和承载能力,延长了泵的使用寿命。 当泵工作时,副叶轮随泵主轴一起旋转,副叶轮中的液体也会一起旋转,转动的液体会产生一个向外的离心力,这个离心力一方面顶住流向机械密封处的液体,降低了机械密封处的压力。 另一方面阻止介质中的固体颗粒进入机械密封的摩擦副中,减少机械密封磨块的磨损,延长了其使用寿命。
第二卷标准、规范和技术要求 1、潜水污水泵 供货范围：详见《货物需求一览表》，潜水污水泵主要由水泵主机、自耦 装置系统、导杆、起吊提升链、就地控制箱、潜水电缆、接线端子箱及安装附件 等组成。 技术参数 设备性能参数 设备型号（法兰连（含自耦200WQ400-2 65WQ50-8-3 接）装置、保4-45 （含自（法兰连 护）耦装置、保接） 护 5） 设计流量 10 200 400 50 3 （ m/h ） 设计扬程（m） 10 15 24 8 电缆长度（m） 水泵效率45 72 75 54 可输送最大25 100 100 30 颗粒直径 （ mm） 电机转速 2860 1460 980 2860 （rpm） 额定功率45 3
（kw） 电机电源380V 380V 380V 380V 使用条件： 1）工业废水、城市污水（含有固体和长纤维）； 2）含有可燃气体的场合； 3）水温不超过 60℃； 4）介质的 PH值为 2－10。 特性要求： 产品主要性能如下： 1、电机：三相鼠笼电机，380V 三相 50HZ，防护等级IP68 ，定子绝缘等级不低于 F级 2、轴承：轴承具有足够的承载能力，能承受在任何工况下的轴向和径向载荷，耐高温润滑油脂，轴承寿命不小于100000 小时。 3、机械密封：机械密封，使用寿命不小于25000 小时。 4、接线室：防水接线室，防水电缆进口防拉、防缠绕保护。 5、多项报警系统：配有漏水、漏电、漏油、过载、欠压、缺相等多项报警 保护系统和液位控制系统。 6、全扬程：潜污泵能在任一工况点高效、安全、可靠运行而电机不会过载。 7、泵出水配管法兰应按ISO 标准，公称压力1MPa为准。 、采用规范及标准 ISO9906/2《泵验收试验规程》 ISO1940/《对刚性旋转机械的机械振动平衡要求》 JB/T8098-1995《泵的噪声测量与评价方法》 GB/《旋转电机外壳防护分级》 GB/T12785-2002《潜水电泵试验方法》 GB/T24674-2009《潜水排污泵》
潜水排污泵规格型号常用的有AS(液下潜污泵)、QW/WQ(无堵塞排污泵)、JYWQ(自动搅匀排污泵)、WL(立式排污泵)、ZW(自吸式排污泵) 等系列。在这些排水泵型号中，最具代表性的应该是QW/WQ(无堵塞排污泵)了，我们着重对这一型号的排水泵做讲解。 WQ潜水式排污泵主要部件由叶轮、泵体、底座潜水电机组成。水泵和电机是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。叶轮为双流道设计，大大的提高了污物的过流能力，能有效的通过直径为泵口径50%的固体颗粒。产品执行Q/TBJW2-2003《污水污物潜水电泵》标准。 产品特点 1、采用独特的单片或双片叶轮结构，大大提高了固体污物通过能力，能有效的通过泵口径5倍纤维物质与直径为泵口径约50%的固体颗粒。 2、机械密封采用新型硬质耐腐的碳化钨材料，可使泵安全连续运行8000小时以上。
3、整体结构紧凑、体积小、噪音小、节能效果显著、检修方便、无需建泵房，潜入水中即可运行，大大减少工程造价。 4、该泵密封油室内设置有高精抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。 5、可根据需要配备全自动控制柜，对泵的漏水、漏电、过载、超温等自动保护，提高了产品的安全与可靠性，还可配备变频控制柜，实现恒压变量供水。 6、安装液位浮球开关，可根据所需液位变化，自动控制泵的启动与停止，无需专人看管，使用极为方便。 7、潜水排污泵可根据需要配备双导轨自动耦合装置，给安装、检修带来极大方便，人可不必进入污水池。 8、有两种安装方式 自动耦合固定安装、移动自由安装。 工作条件 流量范围：2～1500m3/h 扬程范围：3～45m 转速n：970～2900r/min 环境温度T：≤+40℃介质温度：-15℃～+60℃介质密度：
潜水排污泵技术说明 1.供货范围 装备完整的潜水排污泵主机 配套的自耦装置（底座、支架、支承块、型面垫圈），导杆、起重钩及联接附件。 2.主要结构及技术要求 2.1主要结构 潜水排污泵由主机、自耦装置（底座、支架、支承块、型面垫圈），导杆、起重钩及联接附件等部分组成。 （1）潜水排污泵采用机电一体化设计，结构紧凑，使用方便 （2）潜水排污泵具有多种保护功能：机组接线腔内漏水报警装置，用于检测接线腔的密封状况，定子绕组内设有过热保护装置，定子绕组防凝露装置，推力轴承温度测温传感器，水泵油室内设有机械密封泄漏报警装置。 （3）潜水排污泵采用自动耦合系统进行安装，无需修建高大的泵房。 （4）潜水排污泵叶轮采用先进的水力模型设计，叶轮动平衡采用上海菱菱平衡试验机进行平衡试验，使动平衡精度达到G6.3级，从而确保水泵运行平稳，无振动、运行噪音小于80分贝。 （5）潜水排污泵电机引出线采用特殊加工处理。潜水排污泵长期在水下运行，工况恶劣，加上其它人为的不利因素，电缆会遭到意外的损坏而使电机进水，电缆经过特殊硫化密封处理后消除了电缆破损而损坏电泵的隐患，主要原理是：潜水电缆由橡胶外包皮、填充物及电缆内芯组成，每根电缆内芯又由内橡胶包皮及多股电缆铜芯线组成，当电缆外包皮或电缆内包皮破损后，每根电缆内芯又由内橡胶包皮及多股电缆铜芯线组成，当电缆外包皮或电缆内包皮破损后，介质水就会顺着电缆内芯与外包皮等的间隙或电缆内芯中的铜芯线间的间隙进入电机腔，从而烧毁电机，我公司针对上述现象，将单芯电缆去皮后锡化处理后植入橡胶中，然后再将单芯电缆植入橡胶中最后再用橡胶环密封，采用硫化橡胶水密电缆后，电机能潜入水下20米并正常工作，从根本上消除了水进入电机的途径。
潜水排污泵行业标准 使用范围 ①企业单位废水排放。 ②城市污水处理厂排放系统。 ③地铁、地下室、人防系统排水站。 ④医院、宾馆、高层建筑污水排放。 ⑤住宅区的污水排水站。 ⑥市政工程，建筑工地中稀泥浆的排放。 ⑦自来水厂的给水装置。 ⑧养殖场污水排放及农村农田灌溉。 ⑨勘探矿山及水处理设备配套。 ⑩代替肩挑人担，吸送河泥。 机械特点 排污泵 ①采用独特的单叶片或双叶片叶轮结构，大大提高了污物通过能力，能够有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。 ②机械密封采用新型硬质耐腐的碳化钨材料，同时将密封改进为双端面密封，使其长期处于油室内运行，可使泵安全连续运行8000小时以上。 ③整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。 ④该泵密封油室内设置有高精度抗干扰漏水检测传感器，及定子绕组内预埋了热敏元件，对水泵电机绝对保护。⑤可根据用户需要配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行绝对保护，提高了产品的安全性与可靠性。 ⑥浮球开关可以根据所需液变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。 ⑦可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来极大方便，人可不必为此而进入污水坑。 ⑧能够在全扬程范围内使用，而保证电机不会过载。
⑨有两种不同的安装方式，固定式自动耦合安装系统，移动式自由安装系统。 型号分析 排污泵广泛的应用于各种领域，排污泵具有可输送含有坚硬固体、纤维物的液体，以及特别脏、粘和滑的液体的特点，排污泵被广泛地被使用在矿山、造纸、印染、环保、炼油、石油、化工、农场、染化、酿酒、食品、化肥、焦化选厂、建筑、大理石厂、泥浆、流沙、泥塘、污塘、污浊液送吸浓稠液、装料及悬浮物质的污水处理中。 排污泵也有很多型号，使用与各种场合使用，先来区分潜水式的和普通排污泵吧，潜水泵电机和泵一体是直接放到污水池里面的，而排污泵是安装在地面的。
潜水排污泵具有工作效率高、连续运转时间长、安装维修方便等特点，在水利、农业、污水处理工程等领域广泛应用。但是设备在达到一定的使用年限后，不免会出现各种问题，为了保证设备的正常运行，在这里专业水泵厂为大家分析一下： 1、潜水排污泵叶轮转速低：许多客户买了潜水排污泵启动后，发现叶轮转速低。这可能是由于不正确的接线导致的，建议修改防火线。 2、潜水排污泵流量低或不出水：可能是由于进水滤网、排污泵叶轮、泵壳、输水管等部件被堵塞，或者水池潜水轴流泵里面的出水管断裂。遇到潜水排污泵不出水时应立即断电停机检查、并清理掉堵塞物。 3、接上电源后叶轮不转，绕组烧坏：由于叶轮或其他转动部件被杂物卡住，导致电动机不转，过电流保护装置失灵，定子电流突然增大，从而烧毁绕组。这时应首先切断电源，检查线路，看是否有保险丝熔断或电路不通的情况。若电路正常，很可能是电动机的定子绕组烧坏。 4、潜水排污泵泄漏：潜水排污泵的泄漏是最危险的问题，危及人身安全。长期使用的潜水排污泵，机械密封面会有潜水轴流泵非常严重的磨损，从而导致水渗入，浸入电机绕组导致泄漏。您可以将潜水泵放置在干燥的环境中，再将机械密封面换新，然后潜水排污泵就可以重新投入使用了。 以上就为大家分析的潜水排污泵的一些常见问题及解决方法，希
望能够帮助到您。河南水泵厂集团有限公司作为一家专业生产潜水排潜水轴流泵污泵及其他各种泵站设备的厂家，在潜水排污泵的日常使用时要重视维护保养，一旦发现故障及时解决，这样能够有效的延长潜水排污泵的使用寿命，降低企业成本。公司设备先进，技术力量雄厚，检测手段完善，严格按照IS09001质量标准管理体系进行运作。
潜水排污泵性能及特点 一、潜水排污泵性能介绍： 潜水排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。 该系列排污泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。 二、潜水排污泵特点 1、潜水排污泵的安装有固定式和移动式两种。 当采用固定式自动安装时，应将链索分别穿进(偏离泵出水口，其连线应平行于泵出水口)两个吊环螺钉或起吊板中上下起吊泵。均匀缓慢地沿着导轨下滑，直到自动耦合到位。当采用移动式安装时，先将软管套好，用链索穿过两个吊环上下起吊电泵，注意切不能将电缆当作绳索使用，以免发生危险。 2、用500V兆欧表测量电泵电动机相同和相对地间绝缘电阻，其值应不低于2兆欧，否则应对电机定子绕组进行干燥处理，干燥处理的温度不允许超过120℃。 3、潜水排污泵使用前应仔细检查电缆有否损坏，紧固件是否松动或脱落，泵在运输、存放、安装过程中有无变形或损坏。 4、无自循环冷却装置的泵严禁整体露出水面长期运行，以防电泵过热损坏。
5、不得将泵长期处于低扬程状态下运行(一般使用扬程不得低于额定扬程的60%)，最好能控制在建议使用扬程范围以内，以防电泵因超载而烧坏电机。 6、潜水排污泵在无特殊情况必须配备全自动水泵控制柜，切勿直接挂电网或使用闸刀开关来接通电源，确保电泵正常运行。 7、潜水排污泵的机壳地线必须严格按有关规程接妥，为了保证使用时人身安全，在电泵运行时，严禁在附近安装人下水做事或移动，以防万一电泵漏电而发生意外事故。 8、潜水排污泵接通后的旋转方向从进水口看为逆时针转动，如果电泵反转，只需将电缆线中的任何二根线对调一下接线位置即可。
Q/SY WH kH0821—2019 版本/修改A/0 乌鲁木齐**公司矿区服务事业部环卫绿化中心 2019-5-11批准 2019-6-1实施1 潜水（排污）泵操作规程 1 工作原理 潜水泵是一种用途非常广泛的水处理工具。潜水泵开泵前,吸入管和泵内必须充满液体。开泵后，叶轮高速旋转，潜水泵中的液体随着叶片一起旋转，在离心力的作用下，从泵出口排出管流出。此时，在叶片中心处由于液体被甩向周围而形成既没有空**又没有液体的真空低压区，液池中的液体在池面大**压的作用下，经吸入管流入潜水泵内，液体就是这样连续不断地从液池中被抽吸上来又连续不断地从排出管流出。 本规程适用于环卫绿化中心潜水泵的操作； 3 操作步骤 3.1启动前的检查 3.1.1潜水泵使用前应仔细检查电缆是否损坏，紧固件是否松动或脱落，泵在运输、存放、安装过程 中有无变形或损坏。若不符请勿使用。 3.1.2先将出水口软管套好，将链索分别穿进（偏离泵出水口，其连线应平行于泵的出水口）两个吊 环螺钉或起吊板中上下起吊潜水泵。将泵冲洗后安放在合适的位置，用力按下直至潜水泵吸盘吸牢，装好水管或配套的装置插上电源即可。 3.2启动步骤 3.2.1按下潜水泵启动按钮，泵接通后的旋转方向从进水口看为逆时针转动，如果潜水泵反转，只需将电缆线中的任何二根线对调一下接线位置即可。 3.2.2随时观察泵的运行情况，发现异常及时停机。 3.3停机步骤 3.3.1按下潜水泵停机按钮，确认泵轴是否停转。 3.3.2拉下电线开关，停电。 4 重要事项 4.1潜水泵在工作时，严禁露出水面，否则会对潜水泵造成永久性的损害。 4.2潜水泵工作电压是220V，应按照潜水泵所示的电压工作，严禁使用规定以外的电压。 4.3严禁把潜水泵放在易燃液体中工作。 4.4潜水泵最好不要在50摄氏度以上或者冰点以下的水中工作，否则会对潜水泵造成损害。 4.5如潜水泵的电源线损坏，为确保安全，请不要继续使用此水泵。 4.6严禁让泵空转，以免伤害泵体。安装或拆除及清洗泵时，必须先拔掉电源插头切断电源，以确保安全。 5 HSE提示及注意事项 5.1发现泵动力不足或不转应及时切断电源。 5.2不允许离开水面工作。 5.3潜水泵不能在腐蚀性的液体中使用。
潜水排污泵 150wq145-9-7.5 一、产品概述: QW(WQ)型潜水无堵塞排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。 该系列潜水无堵塞排污泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，潜水无堵塞排污泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。 二、产品特点: 1.潜水无堵塞排污泵采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。 2.潜水无堵塞排污泵机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。 3.潜水无堵塞排污泵整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。 4.潜水无堵塞排污泵密封油室内设置有高精度抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。 5.潜水无堵塞排污泵可根据用户需要配备全自动控制柜，对泵的漏水、漏电过载及超温等进行自动保护，提高了产品的安全性与可靠性 6.浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。 7.QW(WQ)系列潜水无堵塞排污泵可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来更大方便，人可不必为此而进入污水坑。 8.潜水无堵塞排污泵能够在全扬程内使用，而保证电机不会过载。 9.潜水无堵塞排污泵有两种不同的安装方式，固定式自动耦合安装系统、移动式自由安装系统。
潜水排污泵安装方法 产品特点 1. 采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。 2. 设计合理，配套电机合理，效率高，节能效果显著。 3. 机械密封采用双道串联密封，材质为硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行800小时以上。 4. 泵结构紧凑，体积小，移动方便，安装简便，无需建泵房，潜入水中即可工作，大大减小工程造价。 5. 泵油室内设有油水探头，当水泵侧机械密封损坏后，水进入油室，探头发生信号，对泵实施保护。 6. 可根据用户需要配备全自动安全保护控制柜，对泵的漏水，漏电，过载及超温等进行监控，保证泵运行可靠安全。 7. 双导轨自动耦合安装系统，给泵的安装的安装，维修带来了极大的方便，人可不必为此而进出污水坑。 8. 浮球开关可根据所需的水位变化。自动控制泵的停启，无需专人看管。 9. 在使用扬程范围内保证电机运行不过载。 10. 根据使用场合电机可采用水套式外第三者循环冷却系统，能保证电泵在无水(干式)状态下安全运行。 11. 安装方式有固定式自动耦合安装和移动式自由安装二种，可满足不同的使用场合。 结构说明 WQ型无堵塞潜水排污泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔开，属机电一体化产品，电机与泵合用同一轴(转子)整个水泵长度短，结构紧凑。配备多种保护装置，使得泵运行可靠，其主部件作用如下： 信号线1：配备全保水泵控制柜，对泵实行全方位保护，包括漏水，断相、短路、过热、电机过载等项目.电机定子8：采用B级或F级绝缘。 漏水探头11：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。 机械密封13：采用双道串联密封，选用新型硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。
YF-ED-J6539 可按资料类型定义编号WQ／C系列潜水排污泵操作规程实用版 In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment. （示范文稿） 二零XX年XX月XX日
WQ／C系列潜水排污泵操作规程 实用版 提示：该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。下载后可以对文件进行定制修改，请根据实际需要调整使用。 1 范围 1.1 本标准规定了动力分场综合循环水泵 站潜污泵操作的技术条件和要求。 1.2 本标准适用于平安高精铝业有限公司 动力分场综合循环水泵站潜污泵操作。 2 内容 2.1使用前的检查 仔细检查泵有无变形或损坏，紧固件是否 松动或脱落；检查电缆线有无破损、折断，电 缆线的入口密封是否完好，发现有不良之处应
及时妥善处理。 检查绝缘电阻用500v 兆欧表测量电机相间和相对地间的绝缘电阻，其值：当环境温度5 度时应大于50MΩ、30 度时应大于10MΩ。 检查油室内是否有油。检查螺塞和加油或查油后确保螺塞拧紧确保不漏。 检查叶轮转动是否灵活。泵入池前通电检查转向是否正确。 △检查电源装置是否安全可靠、正常，检查是否已可靠接地。 2.2起动和运行 起动时应关闭吐出管路上的流量调节阀，当泵全速运转后再逐渐打开该阀门。注意不能长时间在绝小流量甚至吐出阀门关闭的情况下运转。
小型潜水排污泵选用及安装 08S305《小型潜水排污泵选用及安装》国家建筑标准设计图集适用于建筑物底层或地下室及室外污水池、集水坑的污、废水提升排放，被提升的污、废水温度不超过40℃，PH值为6～9，当用于工业污（废）水提升排放时，如果污（废）水水质对潜水排污泵、管材、附件及污水池（集水坑）有腐蚀作用，应由设计人员根据污（废）水水质情况采取相应措施，本图集如用于湿陷性黄土区、永久性冻土区、抗震设防烈度为九度的地震区或其他特殊地区时，应根据有关现行规范的规定专门研究处理。 主要内容：图集重点介绍了几种潜水排污泵的性能参数、外形尺寸及室内、外安装方式。编入本图集的潜水排污泵包括JVWQ型自动搅匀泵、Flyge C（M、N）型污水潜水泵。硬管连接固定式安装及室内、室外污水池（集水坑）带自耦合装置固定式安装。 特点：本次入编的潜水排污泵抗缠绕能力较强、运行可靠性也有所提高。本图集对原图集的潜水排污泵安装方式进行了调整补充，便于设计选用和施工安装。 目录总说明JYWO系列自动搅匀潜水排污泵外形图JYWQ系列自动搅匀潜水排污泵性能参数、外形尺寸表Flygt C、M型潜水排污泵安装外型图Flygt N型潜水排污泵安装外型图Flygt系列潜水排污泵性能参数、外型尺寸表．Flygt系列潜水排污泵性能曲线潜水排污泵单泵软管连接移动式安装（钢盖板）潜水排污泵单泵软管连接移动式安装（钢筋混凝土盖板）潜水排污泵单泵软管连接移动式安装设备材料表潜水排污泵单泵软管连接移动式安装尺寸表JYWQ系列自动搅匀潜水排污泵单泵硬管连接固定式安装（钢盖板）JYWQ系列自动搅匀潜水排污泵单泵硬管连接固定式安装（钢筋混凝土盖板）JYWQ系列自动搅匀潜水排污泵单泵硬管连接固定式安装设备材料表JYWQ系列自动搅匀潜水排污泵双泵硬管连接固定式安装（钢盖板）JYWQ系列自动搅匀潜水排污泵双泵硬管连接固定式安装（钢筋混凝土盖板）JYWQ系列自动搅匀潜水排污泵双泵硬管连接固定式安装设备材料表…… 《小型潜水排污泵选用及安装》样张示范：
YW液下排污泵说明书 产品特点： YW型液下式排污泵是结合国内外先进技术的基础上，液下泵的使用特点而研制成功的新一代液下排污泵产品，具有节能效果显著、防缠绕、无堵塞等特点，在排送固体颗粒和长纤维垃圾方面具有独特效果。 YW液下式排污泵的详细资料： YW液下式排污泵 泵的类型：1.污水泵系列 2.液下泵系列 应用领域：1.楼宇设备 2.轻工行业 3.食品饮料 4.其他领域 泵的用途：1.给排污水 3.坑内排水 4.低温液体 5.抽凝给水10.其他用途 使用场合：1.排放污水、雨水 4.宾馆、餐厅等排污水污物 5.输送各种浓度纸浆7.输送饮料、乳品8.细化果茶、乳品、豆制品9.其他使用场合 泵体材质：1.铸铁 泵的特性：1.污水：无腐蚀性的污水 2.污水：长纤维杂质液体 3.污水：含有沉淀物的污水 4.污水：含有泥、沙的废水 5.污水：其它有杂质的液体 YW液下式排污泵型号意义 例如：40YWP15-30-2.2 40-口径(mm) YW-液下式排污泵 P-不锈钢材质，未标表示普通铸铁材质
15-流量(m3/h) 30-扬程(m) 2.2-配用电机功率(kw) YW液下式排污泵概述 YW液下式排污泵为立式液下式结构，工作时泵体浸在水中，液下深度可达0.5～5m,并采用独特的单叶片或双叶片叶轮结构,能有效通过泵口径5倍的纤维物质及直径为口径50%的固体颗粒。产品执行JB/T6525-92《离心式污水泵的技术条件》标准。 YW液下式排污泵是我们哈泉泵阀结合国内外先进技术的基础上，液下泵的使用特点而研制成功的新一代液下排污泵产品，具有节能效果显著、防缠绕、无堵塞等特点，在排送固体颗粒和长纤维垃圾方面具有独特效果。 该液下式排污泵水力性能先进、成熟，产品经测试各项性能指标均达到有关标准规定，产品投放市场后以其独特的功效，可靠的性能，稳定的质量受到广大用户的欢迎和好评。 YW液下式排污泵适用场合 1、城市污水处理厂排水系统。 2、工厂商业严重污染废水的排放。 3、医院、宾馆的污水排放。 4、住宅区的污水排水站。 5、人防系统排水站。
潜水排污泵工作原理分析 中国泵业网潜水排污泵是一种泵与电机连体，并同时潜入液下工作的泵类产品，与一般卧式泵或立式污水泵相比，排污泵明显具有以下几个方面的优点:1.结构紧凑、占地面积小。排污泵由于潜入液下工作，因此可直接安装于污水池内，无需建造专门的泵房用来安装泵及机，可以节省大量的土地及基建费用。2.安装维修方便。小型的排污泵可以自由安装,大型的排污泵一般都配有自动藕合装置可以进行自动安装，安装及维修相当方便。3.连续运转时间长。排污泵由于泵和电机同轴，轴短，转动部件重量轻，因此轴承上承受的载荷(径向)相对较小，寿命比一般泵要长得多。4.不存在汽蚀破坏及灌引水等问题。特别是后一点给操作人员带来了很大的方便。5.振动噪声小，电机温升低，对环境无污染。 正是由于上述优点,排污泵已越来越受到人们的重视,使用的范围也越来越广,由原来的单纯地用来输送清水到现在的可以输送各种生活污水、工业废水、建筑工地排水、液状饲料等等。在市政工程、工业、医院、建筑、饭店、水利建设等各行各业中起着十分重要的作用。 排污泵现状: 潜水排污泵因其安装简单、占地面积小、维护方便、无噪声等优点，在工程中广泛用于市政工程、工厂、商业、医院、宾馆、住宅区等的污水排放。目前市场上销售的排污泵多为立式布置，泵与电动机同轴，这样就使得转动部件的重量与叶轮承受的水压方向向同；其次，
潜污泵是在液下使用，输送的污水介质中含有杂质、淤泥等物质；第三，潜污泵属于离心泵的一种，在其运行时，功率总是随着流量的增加而增加，当流量超过设计流量并达到一定值时，电机就会因过载而烧毁。排污泵的可靠性方面有待加强，所以，提高其产品的技术含量是厂商今后发展的主要方向。目前，中国国内的潜水排污泵主要由国内的生产厂家生产和制造，少部分的产品由国外进口。提高产品技术含量，强化产品的市场竞争力才能带动行业发展。就目前的形式来看，我国排污泵的市场前景十分广阔。但是任何事物都是一分为二的,对于排污泵来说最关键的问题是可靠性问题,因为排污泵的使用场合是在液下;输送的介质是一些含有固体物料的混合液体;泵与电机靠得很近;泵为立式布置,转动部件重量与叶轮承受水压力同向。这些问题都使得排污泵在密封、电机承载能力、轴承布置及选用等方面的要求比一般的污水泵要高。 为了提高排污泵的寿命,现在国内外大部分厂家都在泵的保护系统上想办法,即在泵发生泄漏、过载、超温等故障时能进行自动报警,并自动停机备修。可是我们认为,在排污泵中设置保护系统很有必要的,它能有效地保护电泵的安全运行。但这并不是问题的关键,保护系统只不过是在泵发生故障后的一种补救办法,是一种比较被动的办法。问题的关键应该是从根本着手,彻底解决泵在密封、过载等方面的问题,这才是一种较为主动的办法。为此我们把副叶轮流体动力密封技术及泵的无过载设计技术应用于潜水排污泵中来,较大提高了泵密封可靠性和承载能力,延长了泵的使用寿命。

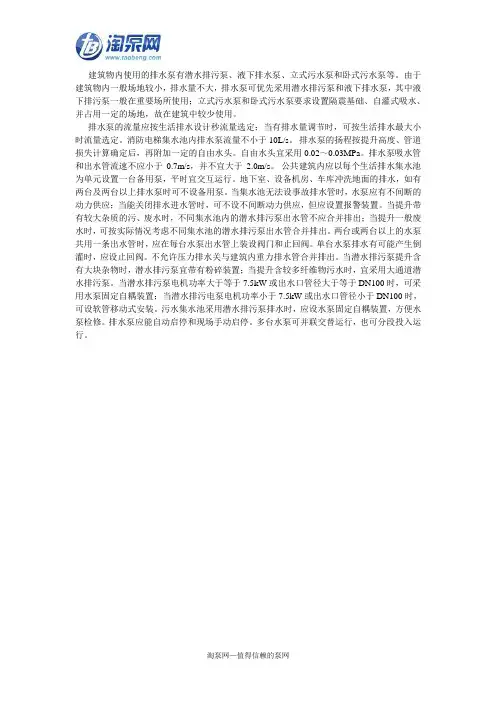

潜水排污泵的选型常识 https://www.doczj.com/doc/0916228534.html, 潜水排污泵的选型常识，建筑物内利用的排水泵有潜水排污泵,液下排水泵,立式污水泵和卧式污水泵等.因为建筑物内一般场地较小,排水量不大,排水泵可优先采取潜水排污泵和液下排水泵,此中液下排污泵一般在首要场合利用;立式污水泵和卧式污水泵但愿设置隔震根本,自灌式吸水,并占用必然的场地,故在建筑中较少利用.排水泵的流量应按生活排水设计秒流量选定;潜水排污泵的选型常识当有排水量调剂时,可按生活排水最大小时流量选定.消防电梯集水池内排水泵流量不小于10l/s.排水泵的扬程按晋升高度,管道损掉计较肯定后,再附加必然的自由水头.自由水头宜采取0.02～0.03mpa.排水泵吸水管和出水管流速不应小于0.7m/s,并不宜大于2.0m/s.公共建筑内应以每个生活排水集水池为单位设置一台备用泵,平时宜交互运行.地下室,设备机房,车库冲刷地面的排水,若有两台及两台以上排水泵时可不设备用泵.当集水池无法设事务排水管时,水泵应有不间断的动力供给;当能封闭排水进水管时,可不设不间断动力供给,但应设置报警装配.当晋升带有较大杂质的污,废水时,不同集水池内的潜水排污泵出水管不应归并排出;当晋升一般废水时,可按实际环境考虑不同集水池的潜水排污泵出水管归并排出.两台或两台以上的水泵共用一条出水管时,应在每台水泵出水管上装设阀门和止回阀.单台水泵排水有可能产生倒灌时,应设止回阀.不承诺压力排水关与建筑内重力排水管归并排出.当潜水排污泵晋升含有大块杂物时,潜水排污泵宜带有粉碎装配;当晋升
