阻容降压原理及计算公式

阻容降压原理及计算公式一、阻容降压的基本概念（几个基本问题解答）1、什么是阻容降压？阻容降压是一种利用电容在一定频率的交流信号下产生的容抗来限制最大工作电流的电路。

电容器实际上起到一个限制电流和动态分配电容器和负载两端电压的角色。

2、阻容降压电路由哪几部分组成？阻容降压电路由降压模块、整流模块、稳压模块和滤波模块组成。

3、阻容降压基本设计要素电路设计时，应先确定负载最大工作电流，通过此电流值计算电容容值大小，从而选取适当电容。

此处与线性变压器电源的区别：阻容降压电源是通过负载电流选定电容；线性变压器电源是通过负载电压和功率选定变压器。

二、阻容降压电流计算阻容降压电路可以等效为由降压电容C1和负载电阻R1组成，电阻和电容串联分压。

电容C1的容抗为Zc=-j/wC=-j/2πfC电阻R1的阻抗为Zr=R总的等效阻抗为Z=Zc+Zr=-j/2πfC+R所以I=U/Z=U/(Zc+Zr)=U/(-j/2πfC+R)全面解析阻容降压电路及其工作原理！因为阻容降压电源仅适用于小电流电路，选取的电容容值范围一般为0.33UF到2.5UF，所以Zc为-1592j到-9651j。

而等效负载阻抗Zr在200Ω左右，显然有|Zc|>>|Zr|，同时输入电源电压分在负载上的压降也远小于电容的压降，所以有：Z≈Zc，矢量图的θ角接近于90°。

由此可得:I=U/Z=U/Zc=U/(-j/2πfC)=220*2π*f*C*j=220*2π*50*C*j=j69000CI=|I|∠90°，电流有效值I1=|I|=69000C。

当整流方式采用半波整流时，I1=0.5|I|=34500C。

二、设计举例已知条件：负载工作电流15mA，工作电压5V。

求降压电容容值？采用半波整流方式，根据计算式I1=0.5|I|=34500C可知，C=0.43uF。

所以此处选用0.47uF的电容，反过来可以验证提供的电流I1=34500C=16.2mA，多余电流从稳压管流过。

阻容降压原理和计算公式-CAL-FENGHAI.-(YICAI)-Company One1阻容降压原理和计算公式阻容降压原理和计算公式,电容降压式电源将交流式电转换为低压直阻容降压原理和计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。

它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。

所能提供的电流大小正比于限流电容容量。

采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）I(AV)=*V/Zc=*220*2*Pi*f*C=*220*2**50*C=30000C=30000*=0.03A=30mAf为电源频率单位HZ;C为电容容值单位F法拉;V为电源电压单位伏V;Zc=2*Pi*f*C为阻抗阻值单位欧姆.如果采用全波整流可得到双倍的电流（平均值）为：I(AV)=*V/Zc=*220*2*Pi*f*C=*220*2**50*C=60000C=60000*=0.06A=60mA一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。

使用这种电路时，需要注意以下事项：1、未和220V交流高压隔离，请注意安全，严防触电！2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。

3、注意齐纳管功耗，严禁齐纳管断开运行。

电容降压式电源将交流式电转换为低压直流电容降压原理电容降压的工作原理并不复杂。

他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。

例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。

当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。

虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。

根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。

阻容降压原理和计算公式及LED照明应用原理基础作者：113007060提交日期：2010-5-2 17:52:00 | 分类:照明技术应用 | 访问量：234阻容降压原理和计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。

它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。

所能提供的电流大小正比于限流电容容量。

采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C=0.44*220*2*3.14*50*C=30000C=30000*0.000001=0.03A=30mAf为电源频率单位HZ;C为电容容值单位F法拉;V为电源电压单位伏V;Zc=2*Pi*f*C为阻抗阻值单位欧姆.如果采用全波整流可得到双倍的电流（平均值）为：I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C=0.89*220*2*3.14*50*C=60000C=60000*0.000001=0.06A=60mA一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。

使用这种电路时，需要注意以下事项：1、未和220V交流高压隔离，请注意安全，严防触电！2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。

3、注意齐纳管功耗，严禁齐纳管断开运行。

电容降压式电源将交流式电转换为低压直流电容降压原理电容降压的工作原理并不复杂。

他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。

例如，在50Hz的工频条件下，一个1uF 的电容所产生的容抗约为3180欧姆。

当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。

虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。

阻容降压的心得体会正弦波平均值的计算: (α为导通角)Ud=[∫παU(峰)*sin(ωt)d(ωt)]/(2*pi())= U(峰)*(1+cos(α))/(pi())=0.9*U(有效值)* (1+cos(α))/2 (1)关于容抗电容与输出电流的关系:1.当负载阻抗很小时(即输出电压近似为0V):如下图1电路.如果将后面的负载短路,则通过R2的电流为完整正弦波.电流的峰值I(峰)=220*1.141*2*PI()*f*c取C=1Uf时. I(峰)≈97mA所以电流的有效值I(有效值) ≈I(峰)/1.414=97/1.414≈67 mA引入公式(1). 电流的平均值I(平均值)= I(有效值)*0.9≈60.3 mA可见1Uf的电容在全桥时能够提供约60mA的电流.(半桥除以2.推导同理)1.当负载有一定阻抗时(即输出电压近>0V):则通过R2的电流为不完整正弦波.如下图2中XSC3中的波形.非常类似于可控硅控制相位斩波时的波形.根据容抗的关系我们知道,容抗占主导的电容电路中电流电压相位相差约90’下图2中XSC2中红色波形为电源电压, 黄色波形为C1上的电压. C1上的电压.U(C1)在达到峰值U(峰)与负载电压U(负)之差=U(峰)-U(负) ≈210时就不再增加(波形上的平顶部分).(此例中抓图时U(负) ≈99V) 当电源电压达到峰值时电流为零达到最小值.但当电源电压下降时,电流并不马上增加.而是当电源电压值= U(C1)- U(负) ≈110时才开始出现即整流桥换向XSC3中蓝线对应位置即为导通角α. XSC2图可知U(峰)*COS(α)= U(C1)- U(负)== U(峰)-2*U(负)所以α=Acos{[U(峰)-2*U(负)]/ U(峰)}.将α和I(有效值)代入式1便可得出不同负时所得到的电流如本例中U(负) ≈99V. α=Acos{[U(峰)-2*U(负)]/ U(峰)}=ACOS(112/310)≈68.82’I(平均值)=67*0.9*(1+cos(68.82’))/2 =41mA如负载电压较小为5V时. U(有效值)* (1+cos(α))/2=0.885此值即为很多贴中,电流系数0.88或0.89(半桥0.44)的推导电流与负载阻抗的关系假设负载为LED串电阻的形势,且LED压降恒定设为U(恒),电阻阻值=RU(负)=I(平均值)*R+U(恒),上贴中最后的公式整理后可得到I(平均值)=I(有效值)*0.9*(1-U(负)/U(峰))把U(负)=I(平均值)*R+U(恒),代入此式.得I(平均值)=I(有效值)*0.9*[U(峰)-U(恒)]/[U(峰)+0.9*I(有效值)*R]。

阻容降压原理和计算公式一、能提供的电流这一类的电路通常用于低成本取得非隔离的小电流电源。

它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。

所能提供的电流大小正比于限流电容容量。

采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C=0.44*220*2*3.14*50*C=30000C=30000*0.000001=0.03A=30mA0.44：半波整流的平均值系数F：电源频率单位HZ;C：电容容值单位F法拉;V：电源电压单位伏V;Zc=2*Pi*f*C：阻抗阻值单位欧姆.如果采用全波整流可得到双倍的电流（平均值）为：I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C=0.89*220*2*3.14*50*C=60000C=60000*0.000001=0.06A=60mA一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。

使用这种电路时，需要注意以下事项：1、未和220V交流高压隔离，请注意安全，严防触电！2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。

3、注意齐纳管功耗，严禁齐纳管断开运行。

电容降压式电源将交流式电转换为低压直流二、电容降压式电源将交流式电转换为低压直流电容降压原理1.电容降压原理电容降压的工作原理并不复杂。

他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。

例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。

当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。

虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。

根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。

阻容降压原理和计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。

它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。

所能提供的电流大小正比于限流电容容量。

采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C=0.44*220*2*3.14*50*C=30000C=30000*0.000001=0.03A=30mAf为电源频率单位HZ;C为电容容值单位F法拉;V为电源电压单位伏V;Zc=2*Pi*f*C为阻抗阻值单位欧姆.如果采用全波整流可得到双倍的电流（平均值）为：I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C=0.89*220*2*3.14*50*C=60000C=60000*0.000001=0.06A=60mA一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。

使用这种电路时，需要注意以下事项：1、未和220V交流高压隔离，请注意安全，严防触电！2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。

3、注意齐纳管功耗，严禁齐纳管断开运行。

电容降压式电源将交流式电转换为低压直流电容降压原理电容降压的工作原理并不复杂。

他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。

例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。

当220V 的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。

虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。

根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。

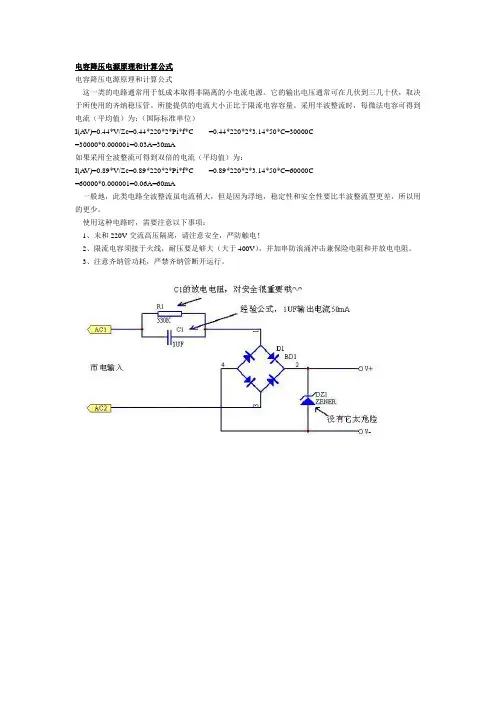

电容降压电源原理和计算公式
电容降压电源原理和计算公式
这一类的电路通常用于低成本取得非隔离的小电流电源。

它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。

所能提供的电流大小正比于限流电容容量。

采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）
I(A V)=0.44*V/Zc=0.44*220*2*Pi*f*C =0.44*220*2*3.14*50*C=30000C
=30000*0.000001=0.03A=30mA
如果采用全波整流可得到双倍的电流（平均值）为：
I(A V)=0.89*V/Zc=0.89*220*2*Pi*f*C =0.89*220*2*3.14*50*C=60000C
=60000*0.000001=0.06A=60mA
一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。

使用这种电路时，需要注意以下事项：
1、未和220V交流高压隔离，请注意安全，严防触电！
2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。

3、注意齐纳管功耗，严禁齐纳管断开运行。

阻容降压电容是利用电容的容抗来限制电流的电容器，广泛应用在小家电面板控制/小功率LED/酒店门控/电表等领域。

阻容降压是利用电容的容抗来限制电流，从而达到降压的目的，电流计算公式=2*3.14*f*C*U,阻容降压电路以设计简单,成本低.体积小,装配方便.广泛应用在小家电面板控制/小功率LED/酒店门控/电表等领域, 一般这种设计只适合于小功率和小电流的负载(建议<100mA),此电路对电容要求较高,市场上多次出现功能性故障。

因普通滤波电容如有容量衰减,电子设备还可以工作,但阻容降压电容如有容量下降,将会出现供应电流下降,导致设备出现故障,故对阻容降压电容的寿命要求很高,特别是连续性使用的机种,很多使用这种电容降压设计的厂家出现批量性故障,所以选择电容方面一定要慎重.。

阻容降压电路是一种简单的交流降压电路，其中用串联电阻和一个电容器将交流电压降低到较低电压。

这种电路被广泛用于低功耗、较低电压要求的应用场景。

要计算阻容降压电路的电压，我们可以使用以下步骤：
首先要知道原始的交流输入电压（V_in），输出负载电阻（R_load）和输入频率（f）。

然后，选择合适的电容和串联电阻来完成降压电路。

对于给定的负载电阻和降压需求，需要选择一个阻抗（Z）、电容（C）和电阻（R）的组合。

接下来，可以使用阻抗公式计算电路总阻抗：
Z = √(R² + (1 / (2 * π * f * C))^2)
然后，计算电路的电流（I）：
I = V_in / Z
根据欧姆定律，计算降低后的输出电压（V_out）：
V_out = I * R_load
这就是阻容降压电路中的输出电压。

根据设计要求，可以通过改变电路中的元件值来调整输出电压。

请注意，这些计算是理论上的，并假设没有其他损耗。

在实际应用中，输出电压可能会因元件品质、温度等因素而有所变化。

在设计阻容降压电路时，还应考虑波形失真、每个元件的容量等问题。

阻容降压原理及计算公式(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--阻容降压原理和计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。

它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。

所能提供的电流大小正比于限流电容容量。

采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）I(AV)=*V/Zc=*220*2*Pi*f*C=*220*2**50*C=30000C=30000*==30mAf为电源频率单位HZ；C为电容容值单位（F）法拉；V为电源电压单位伏V； Zc=1/(2*Pi*f*C)为阻抗，阻值单位欧姆。

如果采用全波整流可得到双倍的电流（平均值）为：I(AV)=*V/Zc=*220*2*Pi*f*C=*220*2**50*C=60000C=60000*==60mA一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。

使用这种电路时，需要注意以下事项：1、未和220V交流高压隔离，请注意安全，严防触电！2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。

3、注意齐纳管功耗，严禁齐纳管断开运行。

电容降压式电源将交流式电转换为低压直流电容降压原理电容降压的工作原理并不复杂。

他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。

例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。

当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。

虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。

根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。

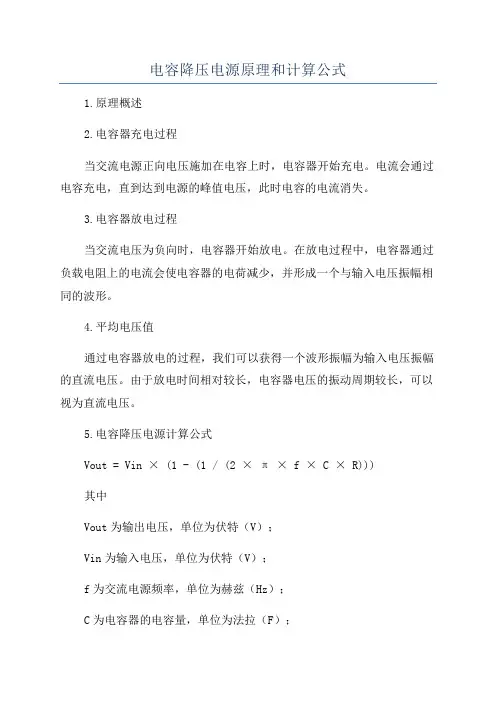

电容降压电源原理和计算公式1.原理概述2.电容器充电过程当交流电源正向电压施加在电容上时，电容器开始充电。

电流会通过电容充电，直到达到电源的峰值电压，此时电容的电流消失。

3.电容器放电过程当交流电压为负向时，电容器开始放电。

在放电过程中，电容器通过负载电阻上的电流会使电容器的电荷减少，并形成一个与输入电压振幅相同的波形。

4.平均电压值通过电容器放电的过程，我们可以获得一个波形振幅为输入电压振幅的直流电压。

由于放电时间相对较长，电容器电压的振动周期较长，可以视为直流电压。

5.电容降压电源计算公式Vout = Vin × (1 - (1 / (2 × π × f × C × R)))其中Vout为输出电压，单位为伏特（V）；Vin为输入电压，单位为伏特（V）；f为交流电源频率，单位为赫兹（Hz）；C为电容器的电容量，单位为法拉（F）；R为负载电阻，单位为欧姆（Ω）。

该公式基于电容器充电和放电的原理，通过调节电容和负载电阻的数值，可以得到所需的输出电压。

需要注意的是，电容降压电源是一种比较简单的降压电路，它的输出电压具有一定的浪涌和纹波。

如果需要更稳定的输出电压，可以进一步添加稳压电路来实现。

总结：电容降压电源是一种常见的电源电路，利用电容器的电压-电荷关系实现对输入电压的降压。

其原理是通过电容器的充电和放电过程，得到一个平均电压输出。

根据电容降压电源的计算公式，可以根据输入电压、频率、电容和负载电阻的数值计算出输出电压。

但需要注意的是，电容降压电源的输出电压具有一定的浪涌和纹波，如果需要更稳定的输出，可以添加稳压电路。

•阻容降压原理和计算公式,电容降压式电源将交流式电转换为低压直转载自：led照明灯作者：led照明Tags：阻容降压原理电容降压原理•阻容降压原理和计算公式••这一类的电路通常用于低成本取得非隔离的小电流电源。

它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。

所能提供的电流大小正比于限流电容容量。

采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）••I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C• =0.44*220*2*3.14*50*C=30000C• =30000*0.000001=0.03A=30mA••f为电源频率单位HZ;C为电容容值单位F法拉;V为电源电压单位伏V;Zc=2*Pi*f*C 为阻抗阻值单位欧姆.••如果采用全波整流可得到双倍的电流（平均值）为：•I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C• =0.89*220*2*3.14*50*C=60000C• =60000*0.000001=0.06A=60mA••一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。

••使用这种电路时，需要注意以下事项：••1、未和220V交流高压隔离，请注意安全，严防触电！•2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。

•3、注意齐纳管功耗，严禁齐纳管断开运行。

•••电容降压式电源将交流式电转换为低压直流•••电容降压原理••电容降压的工作原理并不复杂。

他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。

例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。

当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。

虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。

阻容降压原理和计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。

它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。

所能提供的电流大小正比于限流电容容量。

采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）I(AV)=0.44*V/Zc=0.44*220/(2*Pi*f*C)=0.44*220/(2*3.14*50*C)=30000C=30000*0.000001=0.03A=30mAf为电源频率单位HZ;C为电容容值单位F法拉;V为电源电压单位伏V;Zc=2*Pi*f*C为阻抗阻值单位欧姆.如果采用全波整流可得到双倍的电流（平均值）为：I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C=0.89*220*2*3.14*50*C=60000C=60000*0.000001=0.06A=60mA一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。

使用这种电路时，需要注意以下事项：1、未和220V交流高压隔离，请注意安全，严防触电！2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。

3、注意齐纳管功耗，严禁齐纳管断开运行。

电容降压式电源将交流式电转换为低压直流电容降压原理电容降压的工作原理并不复杂。

他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。

例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。

当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。

虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。

根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。

阻容降压工作原理及参数计算2011-09-12 22:50转载自wcdstar最终编辑wcdstar阻容降压工作原理及参数计算一.工作原理利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流,该电容如果是理想电容,则它所作的功为无功功率.因此,电容降压实际上是利用容抗限流.而电容器实际上起到一个限制电流和动态分配负载两端二.参数计算1.电路原理图:2.参数计算公式:(1)容抗公式:Xc = 1/(2πf·C) = 1/(ω·C)(2)电流计算公式:Ic = U/Xc = 2πf·CU3.举例: 图2中，已知C1为0.33μF，交流输入为220V/50Hz，求电路能供给负载的最大电流解:由(2)得Ic = U/Xc = 2πf·CU = 2 x 3.14 x 50 x 0.33 x 10-6 x 220 = 0.0228 (A)三.器件选择1.电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的容量。

因为通过降Io，实际上是流过C1的充放电电流 Ic。

C1容量越大，容抗Xc越小，则流经C1的充、放电电流的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大允许电流Idmax小于Ic-Io时易造2.为保证C1可靠工作，其耐压选择应大于两倍的电源电压。

3.泄放电阻R1的选择必须保证在要求的时间内泄放掉C1上的电荷。

理想情况下RC时间常数<T(T 不能取太小,否则R1功耗大,一般我们取RC时间常数<300mS.注意电阻耐压,常用的0.25W碳膜电阻压700V.4.实际电路如图4加入R2,R3限流,防止首次上电和在快速插拔电源插头或插头接触不良时所产生坏.图4电容C2首次上电刚好碰在波峰处,因C2在通电瞬间呈短路状态,此时交流电源直接加在R 2Usin(ωt+φ)=Umsin(ωt+φ),R2,R3上有220VAC x 1.414=311VDC瞬间直流电压;电容C2在快速时,如果C2在n+1波峰处断电,n+2波峰处通电,此时间内放掉ΔV(由C2,R1决定),此时R2,R3上有1.414 –ΔV) = 622VDC –ΔV瞬间直流电压,考虑电网波动,此电压会更高,所以R2,R3要选择般选大功率氧化膜电阻或金属膜电阻,阻值一般取40-50欧姆之间,电阻太大,电路功耗大,电阻太小值电流一般比较大,如1N400X系列峰值电流为200A.图4中,D1,D2为整流二极管,组成半波整流回路,C3,C4组成第一级滤波,其最高耐压=(Umax X =22.2VDC,所以C3,C4选耐压>25VDC的产品,R4,C5,C6组成第二级RC滤波同时ZD1将电压稳定在图4中,R4的大小决定了产品在低工作电压下的纹波大小.R5防止快速插拔或插头接触问题对容上耦合过去,防止稳压二极管损坏.同时PCB Layout时该电阻放在滤波电容C5,C6的后面,防止寄响.四.设计注意事项1.根据负载的电流大小和交流的工作频率选取适当的电容,而不是依据负载的电压和功率.2.限流电容必须采用无级性电容,绝对不能采用电解电容.而且电容的耐压必须在400V以上,最理想3.电容降压不能用于大功率条件,因为不安全.4.电容降压不适合动态负载条件.5.电容降压不适合容性和感性负载.6.当需要直流工作时,尽量采用半波整流.不建议采用桥式整流.而且要满足恒定负载的条件.7.电容降压式电源是一种非隔离电源,在应用上要特别注意隔离,防止触电.五.主要运用产品有1.LED小夜灯.2.直管节能小夜灯.3.声控灯.4.其他小功率低电流电源部分.。

阻容降压充电功率计算公式在电力系统中，阻容降压充电是一种常见的电力补偿方式，通过阻容器对电网进行无功补偿，可以提高电网的功率因数，减少线路损耗，改善电网的稳定性和可靠性。

在进行阻容降压充电时，需要计算其充电功率，以便合理配置设备和进行运行管理。

本文将介绍阻容降压充电功率的计算公式及其应用。

阻容降压充电功率计算公式如下：P = U^2 tan(δ) / X。

其中，P为阻容充电功率，U为电压，δ为电容器的损耗角，X为电容器的电抗值。

在实际应用中，通常需要根据具体的电力系统参数来计算阻容充电功率。

下面将分别介绍电压、损耗角和电抗值的计算方法。

首先是电压的计算。

在电力系统中，电压是一个重要的参数，通常需要根据负载的大小和距离来计算。

在阻容充电中，需要考虑电容器的额定电压和系统的运行电压，确保阻容器能够正常工作并且不会引发电压过高的问题。

其次是损耗角的计算。

损耗角是电容器的一个重要参数，表示电容器内部的能量损耗。

在阻容充电中，需要根据具体的电容器型号和工作条件来计算损耗角，以确保充电功率的准确计算。

最后是电抗值的计算。

电抗值是电容器的另一个重要参数，表示电容器对电网的阻抗。

在阻容充电中，需要根据电容器的额定电抗值和系统的运行条件来计算电抗值，以确保阻容器能够正常工作并且能够提供合适的无功补偿。

通过以上的计算方法，可以得到阻容充电功率的准确数值，从而为阻容充电系统的合理配置和运行管理提供重要的参考依据。

在实际应用中，还需要考虑系统的动态响应、稳定性和可靠性等方面的问题，以确保阻容充电系统能够正常工作并且能够提供有效的无功补偿。

总之，阻容充电功率的计算是电力系统中一个重要的问题，需要根据具体的系统参数和工作条件来进行准确的计算。

通过合理的计算和配置，可以提高电网的功率因数，减少线路损耗，改善电网的稳定性和可靠性，从而为电力系统的安全运行和高效运行提供重要的保障。

希望本文对阻容充电功率的计算和应用有所帮助，也希望能够为电力系统的发展和改进提供一些参考和借鉴。

阻容降压原理和计算公式及LED照明应用原理基础阻容降压原理和计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。

它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。

所能提供的电流大小正比于限流电容容量。

采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C=0.44*220*2*3.14*50*C=30000C=30000*0.000001=0.03A=30mAf为电源频率单位HZ;C为电容容值单位F法拉;V为电源电压单位伏V;Zc=2*Pi*f*C为阻抗阻值单位欧姆.如果采用全波整流可得到双倍的电流（平均值）为：I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C=0.89*220*2*3.14*50*C=60000C=60000*0.000001=0.06A=60mA一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。

使用这种电路时，需要注意以下事项：1、未和220V交流高压隔离，请注意安全，严防触电！2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。

3、注意齐纳管功耗，严禁齐纳管断开运行。

电容降压式电源将交流式电转换为低压直流电容降压原理电容降压的工作原理并不复杂。

他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。

例如，在50Hz的工频条件下，一个1uF 的电容所产生的容抗约为3180欧姆。

当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。

虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。

根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。

Xc=1 /（2 πf C）,C取1uf 则Xc=3K 左右,由于电容的精度较底取近似值,输出电压要根据负载的功率计算,已知电流乘以Xc就是电容上的压降,还有一个更为简便的统计经验公式,但前提条件是:输入电压为220VAC正弦波,其频率为50HZ,电流单位为安培,电容单位是微法.公式是:负载电流的15倍=降压电容的容量(微法)仅作参考.我想说的是:电容降压电路只适合小电流和负载电流波动小的电路.如在计算后,电容量大于几微法,则不应考虑使用该类型电路.阻容降压原理-----路遥（电子工程）电容降压的工作原理并不复杂。

他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。

例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。

当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。

虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。

根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。

例如，我们将一个110V/8W的灯泡与一个1uF的电容串联，在接到220V/50Hz的交流电压上，灯泡被点亮，发出正常的亮度而不会被烧毁。

因为110V/8W的灯泡所需的电流为8W/110V=72mA，它与1uF电容所产生的限流特性相吻合。

同理，我们也可以将5W/65V的灯泡与1uF电容串联接到220V/50Hz的交流电上，灯泡同样会被点亮，而不会被烧毁。

因为5W/65V的灯泡的工作电流也约为70mA。

因此，电容降压实际上是利用容抗限流。

而电容器实际上起到一个限制电流和动态分配电容器和负载两端电压的角色。

采用电容降压时应注意以下几点：1 根据负载的电流大小和交流电的工作频率选取适当的电容，而不是依据负载的电压和功率。
