超声波2

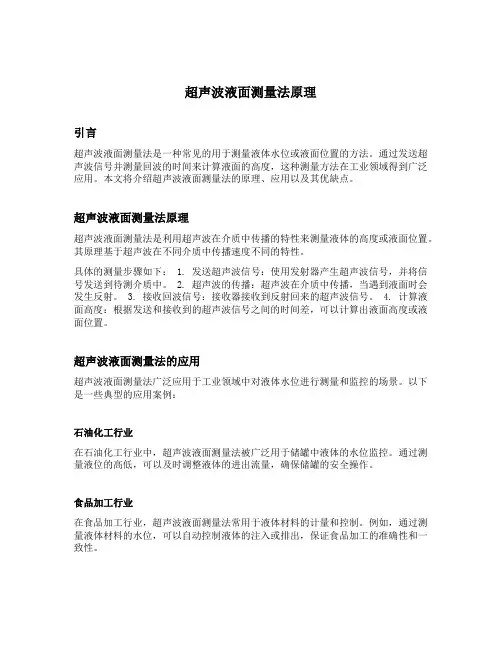

超声波液面测量法原理引言超声波液面测量法是一种常见的用于测量液体水位或液面位置的方法。

通过发送超声波信号并测量回波的时间来计算液面的高度，这种测量方法在工业领域得到广泛应用。

本文将介绍超声波液面测量法的原理、应用以及其优缺点。

超声波液面测量法原理超声波液面测量法是利用超声波在介质中传播的特性来测量液体的高度或液面位置。

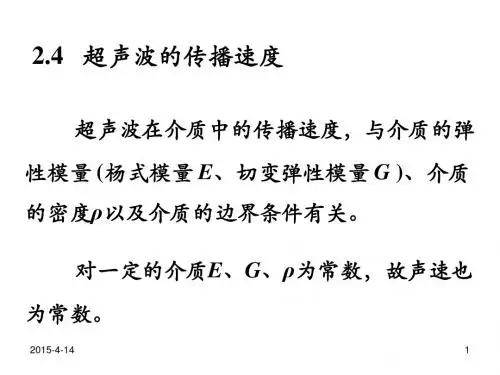

其原理基于超声波在不同介质中传播速度不同的特性。

具体的测量步骤如下： 1. 发送超声波信号：使用发射器产生超声波信号，并将信号发送到待测介质中。

2. 超声波的传播：超声波在介质中传播，当遇到液面时会发生反射。

3. 接收回波信号：接收器接收到反射回来的超声波信号。

4. 计算液面高度：根据发送和接收到的超声波信号之间的时间差，可以计算出液面高度或液面位置。

超声波液面测量法的应用超声波液面测量法广泛应用于工业领域中对液体水位进行测量和监控的场景。

以下是一些典型的应用案例：石油化工行业在石油化工行业中，超声波液面测量法被广泛用于储罐中液体的水位监控。

通过测量液位的高低，可以及时调整液体的进出流量，确保储罐的安全操作。

食品加工行业在食品加工行业，超声波液面测量法常用于液体材料的计量和控制。

例如，通过测量液体材料的水位，可以自动控制液体的注入或排出，保证食品加工的准确性和一致性。

污水处理行业在污水处理行业中，超声波液面测量法可以测量处理池或沉淀池中的液位水位。

通过实时监测液位的变化，可以及时调整处理过程，提高处理效率和节约资源。

环境监测超声波液面测量法也可以应用于环境监测领域，例如测量自然水源中的水位变化。

这对于水资源管理和洪水预警等方面具有重要意义。

超声波液面测量法的优缺点超声波液面测量法相比其他测量方法具有以下优点： - 非接触式测量：超声波可以在不接触液体的情况下进行测量，避免了污染和损耗。

- 高精度：超声波液面测量法具有较高的测量精度，可以满足不同应用场景的需求。

- 安装简便：传感器小巧轻便，安装方便。

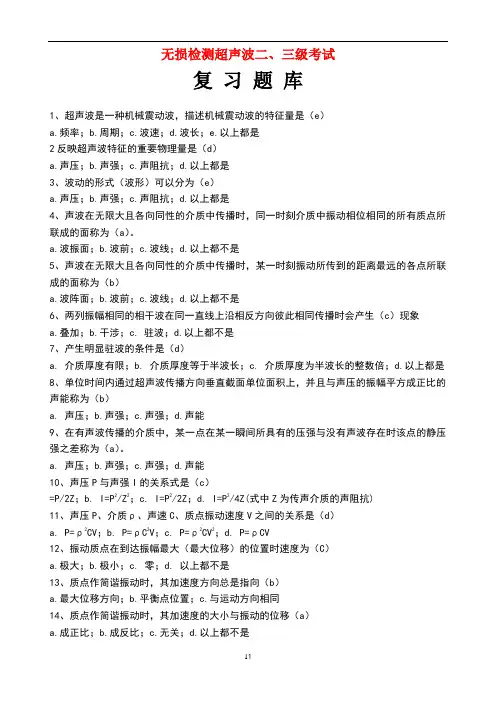

无损检测超声波二、三级考试复习题库1、超声波是一种机械震动波，描述机械震动波的特征量是（e）a.频率；b.周期；c.波速；d.波长；e.以上都是2反映超声波特征的重要物理量是（d）a.声压；b.声强；c.声阻抗；d.以上都是3、波动的形式（波形）可以分为（e）a.声压；b.声强；c.声阻抗；d.以上都是4、声波在无限大且各向同性的介质中传播时，同一时刻介质中振动相位相同的所有质点所联成的面称为（a）。

a.波振面；b.波前；c.波线；d.以上都不是5、声波在无限大且各向同性的介质中传播时，某一时刻振动所传到的距离最远的各点所联成的面称为（b）a.波阵面；b.波前；c.波线；d.以上都不是6、两列振幅相同的相干波在同一直线上沿相反方向彼此相同传播时会产生（c）现象a.叠加；b.干涉；c.驻波；d.以上都不是7、产生明显驻波的条件是（d）a. 介质厚度有限；b. 介质厚度等于半波长；c. 介质厚度为半波长的整数倍；d.以上都是8、单位时间内通过超声波传播方向垂直截面单位面积上，并且与声压的振幅平方成正比的声能称为（b）a. 声压；b.声强；c.声强；d.声能9、在有声波传播的介质中，某一点在某一瞬间所具有的压强与没有声波存在时该点的静压强之差称为（a）。

a. 声压；b.声强；c.声强；d.声能10、声压P与声强I的关系式是（c）=P/2Z；b. I=P2/Z2；c. I=P2/2Z；d. I=P2/4Z(式中Z为传声介质的声阻抗)11、声压P、介质ρ、声速C、质点振动速度V之间的关系是（d）a. P=ρ2CV；b. P=ρC2V；c. P=ρ2CV2；d. P=ρCV12、振动质点在到达振幅最大（最大位移）的位置时速度为（C）a.极大；b.极小；c. 零；d. 以上都不是13、质点作简谐振动时，其加速度方向总是指向（b）a.最大位移方向；b.平衡点位置；c.与运动方向相同14、质点作简谐振动时，其加速度的大小与振动的位移（a）a.成正比；b.成反比；c.无关；d.以上都不是15、超声波在介质中传播时，任一点的声压和该点振动速度之比称为（a）a.声阻抗；b. 介质密度；c.声速；d.声压16、超声波在两种不同介质界面上发生反射时，同一波型的超声波反射角（a）a.等于入射角；b.等于折射角；c.与使用的耦合剂有关；d.与使用频率有关17、超声波的反射特征性取决于（C）a.辐射功率；b.透过率；c.界面两侧的声阻抗差异；d.界面两侧的声速差异18、下面有关61○反射波的说法，那一点是错误的（c）a.产生61○反射时，纵波入射角与横波反射角之和为90○b.产生61○反射时，纵波入射角为61○，横波反射角为29○c.产生61○反射时，声波入射角为29○，纵波反射角为61○d.产生61○反射时，其声程是恒定的19、在横波检测中避免使用折射角30○和60○检测垂直于探测面的裂纹是因为可能存在（a）a.端角反射低谷；b.过强的端角反射；c.不需要考虑20、声程大于3N时，声程增加一倍，大平底的反射声压为原来的（a）2倍；4倍；倍；4倍21、同声程的理想大平面与平底孔回波声压的比值随频率的提高而（b）a.不变；b.降低；c.升高22、对空心圆柱体用垂直入射纵波在外圆周围上探伤时，曲底面回波声压比同声程大平面（a）a.高；b.低；c.相同23、超声波在远场区探测两个直径相同、声程相差一倍的长横孔，在不计材质衰减的情况下，两个长横孔的回波声压差为（b）；；；d. 以上都不是24、在X≥3N的距离上，声程相同时，若孔径差1倍，平底孔回波高差（d）DB；；；25、在远场区，同直径的平底孔，声程从100mm增加到300mm，若不计材质衰减，则声压减小（c）；；；26、超声波在远场区探测两个直径相同的平底孔，一个声程为200mm，另一个为300mm，在不计材质衰减的情况下，两个平底孔的回波声压差为（a）；；；d. 以上都不是27、两个不同声强间的分贝差表示为（a）a.△db=20lg(I1/I2)；b. △db=10lig(I1/I2)；c. △db=20lg(I2/I1)28、超声波从一种介质进入另一种不同介质而改变传播方向的现场叫做（c）a.散热；b.绕射；c.折射；d.反射；e.衍射29、超声波倾斜入射至两种不同介质界面时，其传播方向的改变主要取决于（b）a.界面两侧介质的声阻抗；b.界面两侧介质的声速c.界面两侧介质的衰减系数；d.以上全部30、超声波通过两种材料的界面时，如果第一介质的声阻抗比较大，但声速与第二介质相同，则折射角（c）a.大于入射角；b.小于入射角；c.与入射角相同；d.在临界角之外31、超声波倾斜通过两种材料的界面时，如果两种材料声阻抗相同，但是第一种材料的声速小于第二材料的声速（相同波型），则该波型在第二种材料中的折射角（a）a.大于入射角；b.小于入射角；c.等于入射角相同；d.等于临界角32、超声波从一种介质进入另一介质后，其声束轴线与界面法线所成的夹角称为（b）a.入射角；b.折射角；c.扩散角；d.反射角33、两种材料的声波速度之比叫做（d）a.界面声阻抗；b.杨氏模具；c.泊松比；d.折射率34、超声波从水中以5○角入射到钢内，此时的横波折射角（a）a.小于纵波折射角；b.等于纵波折射角；c.大于纵波折射角；d.为零35、要使钢中折射横波的折射角是60○，纵波在水中的入射角应约为（b）○；○；○；○36、所谓第一临界角是指（a）a.入射纵波轴线与通过入射点法线的夹角；b.入射横波轴线与通过入射点法线的夹角；c.倾斜晶片与探测面的夹角；d.入射波轴线与界面的夹角37、有机玻璃（CL =2700m/s）/钢（CL=5850m/s）界面情况下第一临界角是（a）；○；○；d.不成立38、水（CL =1500m/s）/钢（CL=5900m/s）界面情况下第一临界角是（a）a.14.7○；○；○；d.不成立39、在异质界面上斜入射纵波，如果入射角到达第二临角，降会发生（c）a.表面波全反射；b.横波45○；c.表面波；d.以上都不对40、在两种不同介质的界面上垂直入射时的声压透射率等于（b）a.（Z2-Z1）/（Z2+Z1）；b. 2Z2/（Z2+Z1）；c. （Z2-Z1）2/（Z2+Z1）2;； Z2/ Z2+Z1）241、在两种不同介质的界面上垂直入射时的声强透射率等于（d）a.（Z2-Z1）/（Z2+Z1）；b. 2Z2/（Z2+Z1）；c. （Z2-Z1）2/（Z2+Z1）2； Z2/ Z2+Z1）242、在两种不同介质的界面上垂直入射时的声压往复透过率等于（d）（Z2-Z1）/（Z2+Z1）；b. 2Z2/（Z2+Z1）；c. （Z2-Z1）2/（Z2+Z1）2； Z2/ Z2+Z1）243、在两种不同材料的界面上，声阻抗差异的存在会使得（c）a.超声波无法透过；b.声波被吸收；c.声波分为透过波和反射波两部分；d.以上都不是44、决定超声波在界面上的反射与透射能力是（c）a.声衰减；b.声速；c.声阻抗比；d.升频率超声波垂直入射到两种不同介质界面时可能发生（a）a.反射；b.折射；c.波型转换；d.以上都可能36、超声波斜入射至异界面上时，有可能发生的现象是（d）a.波型转换；b.折射；c.反射；d.以上都是37、超声波在传声介质中的扩撒衰减主要决于（a）a.波阵面的几何形状；b.材料的晶粒度；c.材料的粘滞性；d. d.以上都是38、下面的衰减类型中不属于材料特征的是（a）a.扩散衰减；b.吸收衰减；c.散射衰减；d. 以上都是39、热传导、粘滞摩擦、弹性滞后和散射是引起那种现象的四种不同的机理（a）a.衰减；b.衍射；c.声束发散；d. 以上都不是40、脉冲反射式超声波探伤仪中，产生触发脉冲的电路单元叫做（c）a.发射电路；b.扫描电路；c.同步电路；d.标距电路41、超声波检测仪在单位时间内产生的脉冲数量叫做（d）a.脉冲距离；b.脉冲恢复时间；c.超声波频率；d.脉冲的重复频率42、超声波探伤仪中，产生高压电脉冲以激发探头工作的电路单元称为（c）a.放大器；b.接收器；c. 脉冲发生器；；d.同步器43、超声波探伤仪发射脉冲的持续时间叫做（a）a.脉冲长度或脉冲宽度；b.脉冲振幅；c.脉冲形状；d.以上都不是44、对于超声波检测仪的发射电路而言，如果脉冲重复频率太高，容易导致（d）a.发射脉冲幅度减小；b.发射功率下降；c.检测临敏度降低；d.以上都对45、在脉冲反射式超声波探伤仪示波管上产生用于表征距离的可见信号的单元叫做（a）a. 扫描电路；b. 标距电路；c. 接收电路；；d.同步电路46、一台新出厂的超声波探伤仪，其水平线性误差应为（d）a.＞6分贝；b.＞1%；c.＜6分贝；d.≤1%47、发射脉冲波进入接收电路导致放大器的放大倍数降低甚至没有放大作用的现象称为（a）a.阻塞；b.脉冲后沿下降时间；c.脉冲上升时间；d.以上都不对48、一台放大线性好的仪器，在荧光屏上波幅从80%处降至5%时，应衰减（d）；；；49、一台经校准好的超声波探伤仪，其放大线性误差应为（b）a.＞5%；b≤5%；c. 20分贝；d. 6分贝50、A型脉冲反射式超声波探伤仪上的“扬制”旋钮打开对下述那个性能有影响（a）a.垂直线性；b水平线性；c.脉冲重复频率；d.延迟51、在A型脉冲反射式超声波探伤仪上，“抑制”旋钮的功能是（b）a.只仰制杂波而对缺陷波无影响；b.限制检波后的信号输出幅度，同时仰制杂波和缺陷波；c.可以改善仪器的垂直线性；d.可以提高仪器的动态范围52、调节A型脉冲反射式超声波探伤仪上的“抑制”旋钮会影响仪器的（d）a.水平线性；b.垂直线性；c.动态范围；和c53、采用A显示的仪器进行超声波检测的优点是（a）a.检测效率高；b.几乎适用于所有材料；c.缺陷显示直观；d.容易判断缺陷的性质54、在超声波检测仪器中，利用水平刻度显示缺陷位置，垂直刻度显示缺陷回波幅度的显示方法称为（a）显示；b. B显示；显示；d.三维显示55、一种超声波探伤仪可直观显示被检工件在入射截面上的缺陷分布和缺陷深度，这种仪器显示是（b）扫描显示；b. B扫描显示；扫描显示；d.以上都不是56、一种超声波探伤仪可直观显示出被检工件在探测面上投影的缺陷位置和缺陷面积，这种仪器显示是（c）扫描显示；b. B扫描显示；扫描显示；d.以上都不是57、在下述测试项目中，与评价超声波检测仪主要性能有关的是（a）a.分辨率；b.指向性和近场长度；c.折射角和入射角；d.指示长度58、下面那一组性能是超声波探伤仪最重要的性能（c）a.垂直线性、分辨率、示波管屏幕尺寸；b. 垂直线性、分辨率、盲区c.垂直线性、时间轴线性、分辨率；d.发射功率、耗电率、重量59、可用来表示超声波检测仪与探头组合性能的指标是（c）a.水平线性、垂直线性、动态范围；b.频带宽度、探测宽度、重复频率；c.灵敏度余量、盲区、分辨率；d.入射点、进场长度、扩散角60、超声波检测仪的分辨率主要与（b）有关。

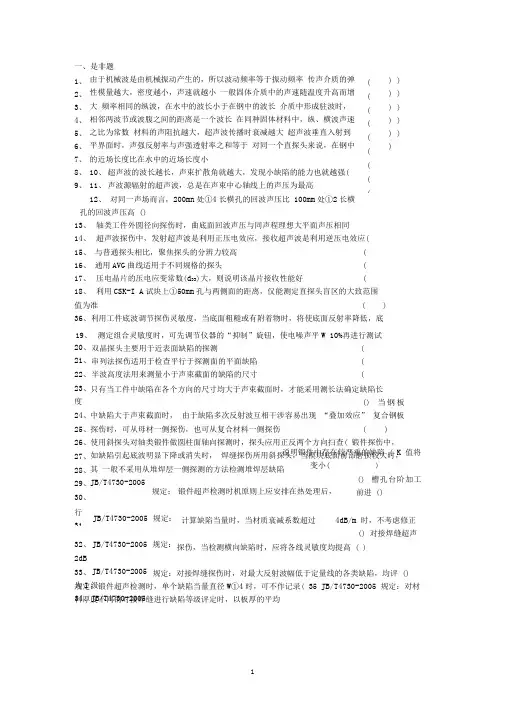

一、是非题由于机械波是由机械振动产生的，所以波动频率等于振动频率 传声介质的弹性模量越大，密度越小，声速就越小 一般固体介质中的声速随温度升高而增大 频率相同的纵波，在水中的波长小于在钢中的波长 介质中形成驻波时，相邻两波节或波腹之间的距离是一个波长 在同种固体材料中，纵、横波声速之比为常数 材料的声阻抗越大，超声波传播时衰减越大 超声波垂直入射到平界面时，声强反射率与声强透射率之和等于 对同一个直探头来说，在钢中的近场长度比在水中的近场长度小10、超声波的波长越长，声束扩散角就越大，发现小缺陷的能力也就越强( 11、 声波源辐射的超声波，总是在声束中心轴线上的声压为最高12、 对同一声场而言，200mn 处①4长横孔的回波声压比 100mm 处①2长横孔的回波声压高 ()13、 轴类工件外圆径向探伤时，曲底面回波声压与同声程理想大平面声压相同 14、 超声波探伤中，发射超声波是利用正压电效应，接收超声波是利用逆压电效应( 15、 与普通探头相比，聚焦探头的分辨力较高 ( 16、 通用AVG 曲线适用于不同规格的探头( 17、 压电晶片的压电应变常数(d 33)大，则说明该晶片接收性能好( 18、 利用CSK-I A 试块上①50mm 孔与两侧面的距离，仅能测定直探头盲区的大致范围值为准()36、利用工件底波调节探伤灵敏度，当底面粗糙或有附着物时，将使底面反射率降低，底1、 2、 3、 4、 5、 6、 7、 8、 9、 ) ) ) ) ) ) ) ) ) ) )( ( ( ( ( ( ( ( (19、 测定组合灵敏度时，可先调节仪器的“抑制”旋钮，使电噪声平W 10%再进行测试双晶探头主要用于近表面缺陷的探测 ( 串列法探伤适用于检查平行于探测面的平面缺陷 ( 半波高度法用来测量小于声束截面的缺陷的尺寸(20、 21、 22、 23、 度24、 25、 26、27、28、29、30、行31、只有当工件中缺陷在各个方向的尺寸均大于声束截面时，才能采用测长法确定缺陷长 () 当钢板中缺陷大于声束截面时， 由于缺陷多次反射波互相干涉容易出现 “叠加效应” 复合钢板探伤时，可从母材一侧探伤，也可从复合材料一侧探伤()使用斜探头对轴类锻件做圆柱面轴向探测时，探头应用正反两个方向扫查( 锻件探伤中， 如缺陷引起底波明显下降或消失时， 焊缝探伤所用斜探头，当楔块底面前部磨损较大时，其 一般不采用从堆焊层一侧探测的方法检测堆焊层缺陷 JB/T4730-2005 JB/T4730-2005 JB/T4730-2005 规定： 规定： 锻件超声检测时机原则上应安排在热处理后，说明锻件中存在较严重的缺陷 ( K 值将变小()() 槽孔台阶加工前进 ()32、 2dB33、为I 级 JB/T4730-2005 规定： 计算缺陷当量时，当材质衰减系数超过4dB/m 时，不考虑修正() 对接焊缝超声探伤，当检测横向缺陷时，应将各线灵敏度均提高 ( ) 规定：对接焊缝探伤时，对最大反射波幅低于定量线的各类缺陷，均评 () 规定：锻件超声检测时，单个缺陷当量直径W ①4时，可不作记录( 35 JB/T4730-2005 规定：对材料厚度不同的对接焊缝进行缺陷等级评定时，以板厚的平均34、JB/T4730-2005波下降，这样调整的探伤灵敏度将会偏高 (37、对超声波而言，因为 C=f 入，所以超声波的频率越高，传播速越快 (38、 小径管通常采用 V 型坡口，未熔合多出现在坡口面上，一般一次波探伤检出，位置位 于探头另一侧 ( 39、 实际探伤中，为提高探伤速度减少杂波干扰，应将探伤灵敏度适当降低 ( 40、 根据 JB/T4730.3-2005 《承压设备无损检测》标准规定，饼形锻件的缺陷密集区是指： 在荧光屏扫描线相当于 50mm 声程范围内同时有 5个或5个以上的缺陷反射信号； 或是在 50mm X 50mm 的检测面上发现在同一深度范围内有 5个或5个以上的缺陷反射信号。

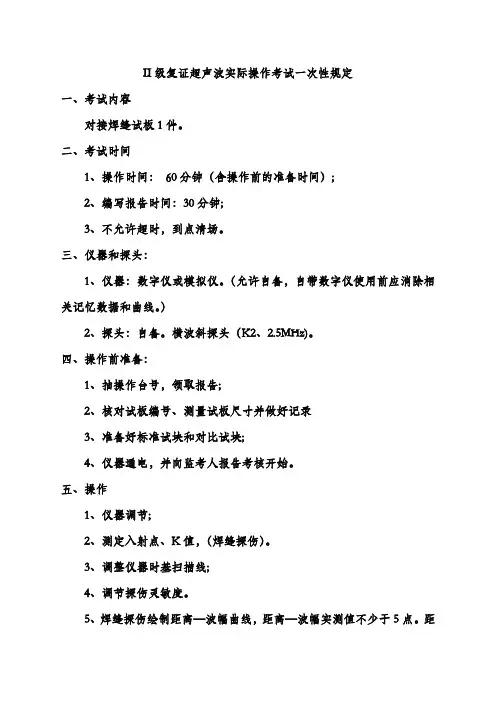

II级复证超声波实际操作考试一次性规定一、考试内容对接焊缝试板1件。

二、考试时间1、操作时间：60分钟（含操作前的准备时间）;2、编写报告时间：30分钟;3、不允许超时，到点清场。

三、仪器和探头：1、仪器：数字仪或模拟仪。

（允许自备，自带数字仪使用前应消除相关记忆数据和曲线。

）2、探头：自备。

横波斜探头（K2、2.5MHz)。

四、操作前准备：1、抽操作台号，领取报告;2、核对试板编号、测量试板尺寸并做好记录3、准备好标准试块和对比试块;4、仪器通电，并向监考人报告考核开始。

五、操作1、仪器调节;2、测定入射点、K值，（焊缝探伤）。

3、调整仪器时基扫描线;4、调节探伤灵敏度。

5、焊缝探伤绘制距离—波幅曲线，距离—波幅实测值不少于5点。

距离—波幅曲线可以做在面板上，但必须提供书面距离—波幅曲线图，耦合补偿4dB，必须计入曲线。

根据板厚正确选择检测灵敏度。

6、试板扫查：各种试件均须100%扫查。

焊接试板应在单面双侧进行锯齿形扫查和斜平行扫查。

六、缺陷记录1、缺陷记录均以试板编号置于左上方为基准。

2、焊接试板焊缝两端20mm内缺陷不记。

3、需记录的参数见超声探伤报告填写示例。

七、整理：考核结束后清理桌面，将试板和试块摆放整齐。

八、报告：填写完整，缺陷参量的位置和尺寸标注明确。

九、焊缝超声检测报告填写实例：陕西省特种设备无损检测UTⅡ级实际操作考核平板焊缝超声波探伤报告试块编号试块材质-- 板厚（mm）仪器型号探头型号对比试块耦合剂耦合补偿探伤比例探伤标准基准灵敏度＝探头前沿测量：1 2 3 L0平均K值测量：1 2 3 K平均＝距离波幅曲线绘制孔深（mm）10 20 30 40 50 60 70 80 dB值49 53 57 61 64 67dB4050607010 20 30 40 50 60陕西省锅炉压力容器UT-II实际操作考核焊缝超声波探伤报告试板材质-- 板厚(mm) 12 试件编号××仪器型号CTS22 探头型号 2.5P13X13K2 对比试块CSKIACSKIIIA 耦合剂机油耦合补偿4dB 探伤比例100%探伤标准JB/T4730.3—2005 灵敏度φ1⨯6-12 dB 验收级别--缺陷序号始点位置S1mm终点位置S2mm缺陷指示长度S2-S1mm缺陷最大波幅评定级别备注最大波幅位置S3mm缺陷深度Hmm偏离焊缝中心q±mm缺陷波幅值AmaxSL±dB缺陷所在区域1 46 85 39 55 5 -2 +15 III III2 203 243 40 210 7 +2 +13 III III 示意图：结论――探伤员日期备注1、S1是缺陷左端至试板左端的距离；2、S2是缺陷右端至试板左端的距离；3、S3是缺陷最大反射点至试板左端的距离；4、H为缺陷至探测面的距离；5、q是缺陷距焊缝中心线的距离，上方为正，下方为负；6、Amax是缺陷最大反射波幅，以定量线为基准表示。

UM-2超声波测厚仪使用说明书目录1仪器概况 (2)1.1 测量原理 (2)1.2 基本配置及各部分名称 (2)2技术参数 (3)3主要功能 (3)4测量步骤 (4)4.1 仪器准备 (4)4.2 声速的设定 (4)4.3 声速的测量 (5)4.4 仪器校准 (5)4.5 测量厚度 (6)5厚度值的存储与查阅 (6)5.1 存储厚度值 (6)5.2 查阅厚度值 (7)6删除操作 (8)6.1 删除单个厚度值 (8)6.2 删除当前文件 (8)6.3 删除所有文件 (9)7系统和功能设置 (9)7.1 系统设置 (9)7.2 功能设置 (10)7.3 测量单位及分辨率的设定 (10)7.4 最小值捕获 (11)7.5 两点校准 (12)7.6 亮度调节 (13)7.7 上下限设定 (13)7.8 背光功能 (14)7.9 低电压提示功能 (14)7.10 关机方式 (14)8测量应用技术 (14)8.1工件表面要求 (14)8.2 测量方法 (15)8.3 管壁测量 (15)8.4 铸件测量 (15)9.1 电源检查 (15)9.2 注意事项 (16)9.3 维修 (16)附表1:各种材料的声速 (17)附表3:探头与测量范围 (18)1仪器概况UM-2超声波测厚仪采用超声波测量原理，是一种超小型测量仪器。

它能快速、无损伤、精确地进行测量（显示分辨率0.1/0.01mm）。

本仪器可广泛应用于制造业、金属加工业、化工业、商检业等检测领域，适用于能使超声波以一恒定速度在其内部传播，并能从其背面得到反射的各种材料厚度的测量。

除可对各种板材和各种加工零件作精确测量外，还可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度，是材料保护必备的专用仪器。

1.1 测量原理UM系列超声波测厚仪对厚度的测量是由探头将超声波脉冲透过耦合剂发射到被测体，超声波脉冲到达被测物体并在物体中传播，到达材料分界面时被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。

未知驱动探索，专注成就专业

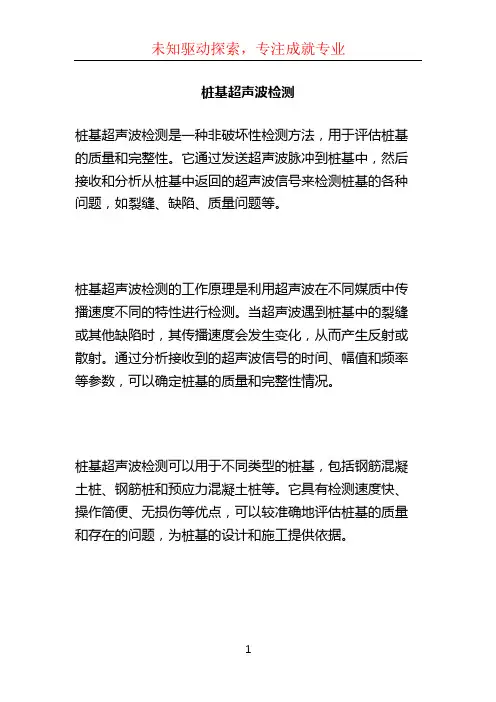

桩基超声波检测
桩基超声波检测是一种非破坏性检测方法，用于评估桩基的质量和完整性。

它通过发送超声波脉冲到桩基中，然后接收和分析从桩基中返回的超声波信号来检测桩基的各种问题，如裂缝、缺陷、质量问题等。

桩基超声波检测的工作原理是利用超声波在不同媒质中传播速度不同的特性进行检测。

当超声波遇到桩基中的裂缝或其他缺陷时，其传播速度会发生变化，从而产生反射或散射。

通过分析接收到的超声波信号的时间、幅值和频率等参数，可以确定桩基的质量和完整性情况。

桩基超声波检测可以用于不同类型的桩基，包括钢筋混凝土桩、钢筋桩和预应力混凝土桩等。

它具有检测速度快、操作简便、无损伤等优点，可以较准确地评估桩基的质量和存在的问题，为桩基的设计和施工提供依据。

1。

焊接超声波探伤中的一次波与二次波
如果一定要用到两次底波之间的区域，我想可能对于声程较小的工件，采用纵波直射法探伤，发现一个缺陷，在两次底波中间出现的伤波声程满足大于3N的条件，又要采用计算法计算缺陷的当量大小时，需要看二次底波之间的区域。

说了这么多条件，真累，可能还不全。

注意这段区域的条件，可能有多种，我设想了一种，在只有唯一的探测探测方向的情况下，也许能知道缺陷在探测方向上的长度（满足这种条件的缺陷是假想的），如图。

无损检测超声波二、三级考试复习题库1、超声波是一种机械震动波，描述机械震动波的特征量是（e）a.频率；b.周期；c.波速；d.波长；e.以上都是2反映超声波特征的重要物理量是（d）a.声压；b.声强；c.声阻抗；d.以上都是3、波动的形式（波形）可以分为（e）a.声压；b.声强；c.声阻抗；d.以上都是4、声波在无限大且各向同性的介质中传播时，同一时刻介质中振动相位相同的所有质点所联成的面称为（a）。

a.波振面；b.波前；c.波线；d.以上都不是5、声波在无限大且各向同性的介质中传播时，某一时刻振动所传到的距离最远的各点所联成的面称为（b）a.波阵面；b.波前；c.波线；d.以上都不是6、两列振幅相同的相干波在同一直线上沿相反方向彼此相同传播时会产生（c）现象a.叠加；b.干涉；c.驻波；d.以上都不是7、产生明显驻波的条件是（d）a. 介质厚度有限；b. 介质厚度等于半波长；c. 介质厚度为半波长的整数倍；d.以上都是8、单位时间内通过超声波传播方向垂直截面单位面积上，并且与声压的振幅平方成正比的声能称为（b）a. 声压；b.声强；c.声强；d.声能9、在有声波传播的介质中，某一点在某一瞬间所具有的压强与没有声波存在时该点的静压强之差称为（a）。

a. 声压；b.声强；c.声强；d.声能10、声压P与声强I的关系式是（c）a.I=P/2Z；b. I=P2/Z2；c. I=P2/2Z；d. I=P2/4Z(式中Z为传声介质的声阻抗)11、声压P、介质ρ、声速C、质点振动速度V之间的关系是（d）a. P=ρ2CV；b. P=ρC2V；c. P=ρ2CV2；d. P=ρCV12、振动质点在到达振幅最大（最大位移）的位置时速度为（C）a.极大；b.极小；c. 零；d. 以上都不是13、质点作简谐振动时，其加速度方向总是指向（b）a.最大位移方向；b.平衡点位置；c.与运动方向相同14、质点作简谐振动时，其加速度的大小与振动的位移（a）a.成正比；b.成反比；c.无关；d.以上都不是15、超声波在介质中传播时，任一点的声压和该点振动速度之比称为（a）a.声阻抗；b. 介质密度；c.声速；d.声压16、超声波在两种不同介质界面上发生反射时，同一波型的超声波反射角（a）a.等于入射角；b.等于折射角；c.与使用的耦合剂有关；d.与使用频率有关17、超声波的反射特征性取决于（C）a.辐射功率；b.透过率；c.界面两侧的声阻抗差异；d.界面两侧的声速差异18、下面有关61○反射波的说法，那一点是错误的（c）a.产生61○反射时，纵波入射角与横波反射角之和为90○b.产生61○反射时，纵波入射角为61○，横波反射角为29○c.产生61○反射时，声波入射角为29○，纵波反射角为61○d.产生61○反射时，其声程是恒定的19、在横波检测中避免使用折射角30○和60○检测垂直于探测面的裂纹是因为可能存在（a）a.端角反射低谷；b.过强的端角反射；c.不需要考虑20、声程大于3N时，声程增加一倍，大平底的反射声压为原来的（a）a.1/2倍；b.1/4倍；c.1/2.8倍；d.1/4倍21、同声程的理想大平面与平底孔回波声压的比值随频率的提高而（b）a.不变；b.降低；c.升高22、对空心圆柱体用垂直入射纵波在外圆周围上探伤时，曲底面回波声压比同声程大平面（a）a.高；b.低；c.相同23、超声波在远场区探测两个直径相同、声程相差一倍的长横孔，在不计材质衰减的情况下，两个长横孔的回波声压差为（b）a.6db；b.9db；c.12db；d. 以上都不是24、在X≥3N的距离上，声程相同时，若孔径差1倍，平底孔回波高差（d）DBa.3；b.6；c.9；d.1225、在远场区，同直径的平底孔，声程从100mm增加到300mm，若不计材质衰减，则声压减小（c）a.6db；b.12db；c.19db；d.24db26、超声波在远场区探测两个直径相同的平底孔，一个声程为200mm，另一个为300mm，在不计材质衰减的情况下，两个平底孔的回波声压差为（a）a.7db；b.12db；c.24db；d. 以上都不是27、两个不同声强间的分贝差表示为（a）a.△db=20lg(I1/I2)；b. △db=10lig(I1/I2)；c. △db=20lg(I2/I1)28、超声波从一种介质进入另一种不同介质而改变传播方向的现场叫做（c）a.散热；b.绕射；c.折射；d.反射；e.衍射29、超声波倾斜入射至两种不同介质界面时，其传播方向的改变主要取决于（b）a.界面两侧介质的声阻抗；b.界面两侧介质的声速c.界面两侧介质的衰减系数；d.以上全部30、超声波通过两种材料的界面时，如果第一介质的声阻抗比较大，但声速与第二介质相同，则折射角（c）a.大于入射角；b.小于入射角；c.与入射角相同；d.在临界角之外31、超声波倾斜通过两种材料的界面时，如果两种材料声阻抗相同，但是第一种材料的声速小于第二材料的声速（相同波型），则该波型在第二种材料中的折射角（a）a.大于入射角；b.小于入射角；c.等于入射角相同；d.等于临界角32、超声波从一种介质进入另一介质后，其声束轴线与界面法线所成的夹角称为（b）a.入射角；b.折射角；c.扩散角；d.反射角33、两种材料的声波速度之比叫做（d）a.界面声阻抗；b.杨氏模具；c.泊松比；d.折射率34、超声波从水中以5○角入射到钢内，此时的横波折射角（a）a.小于纵波折射角；b.等于纵波折射角；c.大于纵波折射角；d.为零35、要使钢中折射横波的折射角是60○，纵波在水中的入射角应约为（b）a.36○；b.24○；c.30○；d.45○36、所谓第一临界角是指（a）a.入射纵波轴线与通过入射点法线的夹角；b.入射横波轴线与通过入射点法线的夹角；c.倾斜晶片与探测面的夹角；d.入射波轴线与界面的夹角37、有机玻璃（CL =2700m/s）/钢（CL=5850m/s）界面情况下第一临界角是（a）a.27.5○；b.45○；c.50○；d.不成立38、水（CL =1500m/s）/钢（CL=5900m/s）界面情况下第一临界角是（a）a.14.7○；b.17○；c.20○；d.不成立39、在异质界面上斜入射纵波，如果入射角到达第二临角，降会发生（c）a.表面波全反射；b.横波45○；c.表面波；d.以上都不对40、在两种不同介质的界面上垂直入射时的声压透射率等于（b）a.（Z2-Z1）/（Z2+Z1）；b. 2Z2/（Z2+Z1）；c. （Z2-Z1）2/（Z2+Z1）2;；d.4Z1Z2/ Z2+Z1）241、在两种不同介质的界面上垂直入射时的声强透射率等于（d）a.（Z2-Z1）/（Z2+Z1）；b. 2Z2/（Z2+Z1）；c. （Z2-Z1）2/（Z2+Z1）2；d.4Z1Z2/ Z2+Z1）242、在两种不同介质的界面上垂直入射时的声压往复透过率等于（d）（Z2-Z1）/（Z2+Z1）；b. 2Z2/（Z2+Z1）；c. （Z2-Z1）2/（Z2+Z1）2；d.4Z1Z2/ Z2+Z1）243、在两种不同材料的界面上，声阻抗差异的存在会使得（c）a.超声波无法透过；b.声波被吸收；c.声波分为透过波和反射波两部分；d.以上都不是44、决定超声波在界面上的反射与透射能力是（c）a.声衰减；b.声速；c.声阻抗比；d.升频率超声波垂直入射到两种不同介质界面时可能发生（a）a.反射；b.折射；c.波型转换；d.以上都可能36、超声波斜入射至异界面上时，有可能发生的现象是（d）a.波型转换；b.折射；c.反射；d.以上都是37、超声波在传声介质中的扩撒衰减主要决于（a）a.波阵面的几何形状；b.材料的晶粒度；c.材料的粘滞性；d. d.以上都是38、下面的衰减类型中不属于材料特征的是（a）a.扩散衰减；b.吸收衰减；c.散射衰减；d. 以上都是39、热传导、粘滞摩擦、弹性滞后和散射是引起那种现象的四种不同的机理？（a）a.衰减；b.衍射；c.声束发散；d. 以上都不是40、脉冲反射式超声波探伤仪中，产生触发脉冲的电路单元叫做（c）a.发射电路；b.扫描电路；c.同步电路；d.标距电路41、超声波检测仪在单位时间内产生的脉冲数量叫做（d）a.脉冲距离；b.脉冲恢复时间；c.超声波频率；d.脉冲的重复频率42、超声波探伤仪中，产生高压电脉冲以激发探头工作的电路单元称为（c）a.放大器；b.接收器；c. 脉冲发生器；；d.同步器43、超声波探伤仪发射脉冲的持续时间叫做（a）a.脉冲长度或脉冲宽度；b.脉冲振幅；c.脉冲形状；d.以上都不是44、对于超声波检测仪的发射电路而言，如果脉冲重复频率太高，容易导致（d）a.发射脉冲幅度减小；b.发射功率下降；c.检测临敏度降低；d.以上都对45、在脉冲反射式超声波探伤仪示波管上产生用于表征距离的可见信号的单元叫做（a）a. 扫描电路；b. 标距电路；c. 接收电路；；d.同步电路46、一台新出厂的超声波探伤仪，其水平线性误差应为（d）a.＞6分贝；b.＞1%；c.＜6分贝；d.≤1%47、发射脉冲波进入接收电路导致放大器的放大倍数降低甚至没有放大作用的现象称为（a）a.阻塞；b.脉冲后沿下降时间；c.脉冲上升时间；d.以上都不对48、一台放大线性好的仪器，在荧光屏上波幅从80%处降至5%时，应衰减（d）a.12DB；b.18DB；c.32DB；d.24DB49、一台经校准好的超声波探伤仪，其放大线性误差应为（b）a.＞5%；b≤5%；c. 20分贝；d. 6分贝50、A型脉冲反射式超声波探伤仪上的“扬制”旋钮打开对下述那个性能有影响？（a）a.垂直线性；b水平线性；c.脉冲重复频率；d.延迟51、在A型脉冲反射式超声波探伤仪上，“抑制”旋钮的功能是（b）a.只仰制杂波而对缺陷波无影响；b.限制检波后的信号输出幅度，同时仰制杂波和缺陷波；c.可以改善仪器的垂直线性；d.可以提高仪器的动态范围52、调节A型脉冲反射式超声波探伤仪上的“抑制”旋钮会影响仪器的（d）a.水平线性；b.垂直线性；c.动态范围；d.b和c53、采用A显示的仪器进行超声波检测的优点是（a）a.检测效率高；b.几乎适用于所有材料；c.缺陷显示直观；d.容易判断缺陷的性质54、在超声波检测仪器中，利用水平刻度显示缺陷位置，垂直刻度显示缺陷回波幅度的显示方法称为（a）a.A显示；b. B显示；c.C显示；d.三维显示55、一种超声波探伤仪可直观显示被检工件在入射截面上的缺陷分布和缺陷深度，这种仪器显示是（b）a.A扫描显示；b. B扫描显示；c.C扫描显示；d.以上都不是56、一种超声波探伤仪可直观显示出被检工件在探测面上投影的缺陷位置和缺陷面积，这种仪器显示是（c）a.A扫描显示；b. B扫描显示；c.C扫描显示；d.以上都不是57、在下述测试项目中，与评价超声波检测仪主要性能有关的是（a）a.分辨率；b.指向性和近场长度；c.折射角和入射角；d.指示长度58、下面那一组性能是超声波探伤仪最重要的性能？（c）a.垂直线性、分辨率、示波管屏幕尺寸；b. 垂直线性、分辨率、盲区c.垂直线性、时间轴线性、分辨率；d.发射功率、耗电率、重量59、可用来表示超声波检测仪与探头组合性能的指标是（c）a.水平线性、垂直线性、动态范围；b.频带宽度、探测宽度、重复频率；c.灵敏度余量、盲区、分辨率；d.入射点、进场长度、扩散角60、超声波检测仪的分辨率主要与（b）有关。
