珩磨加工原理及其工艺参数的选择
黑龙江红星集团服份有限公司孙美玲赵宏德
摘要：气缸体缸孔珩磨加工质量严重影响着发动机的性能指标，其参数选择致关重要。本文在简述珩磨加工原理及珩磨油石的修整方法后，着重叙述了珩磨工艺参数的选择与调整。珩磨工艺参数包括：切削速度、切削交叉角、珩磨油石工作压力、工作行程等参数。
关键词：珩磨，珩磨油石，扩张，修整，油石，光整加工
1 、引言
在珩磨加工中，珩磨工艺参数的选择对加工孔的精度、表面粗糙度、加工效率以及珩磨油石的使用寿命等都有很大的影响。
2 、珩磨工作原理
珩磨加工是采用三块平板互研的原理加工出精密的表面。在磨削中，把珩磨油石切削面和被加工零件表面看做平板互相修整的过程。
3 、珩磨油石的修整
由于珩磨油石、油石座及磨头体等的制造误差，装配后珩磨头的珩磨油石不可能形成一个归整间断的圆柱面，保证珩磨油石与被加工面都接触良好。虽然在珩磨过程中，珩磨油石可以和工件相互修整，但工件留磨量都较小，所以在最初珩磨过程中就不可能得到充分的修整。尤其是超硬磨料的珩磨油石，由于其本身耐磨，就更不能得到充分的修整。因而在加工中就不可能得到理想的加工表面，精度也无法保证。因此在使用新珩磨油石时，在加工之前必须对珩磨油石进行修理(也称为归圆)。
普通珩磨油石的修整，是直接把珩磨油石装在所使用的磨头上，拿到外圆磨床上归圆，这是最理想的。但由于有些磨头本身的结构等其他方面原因，需采用专用夹具在外圆磨床上用砂轮修整其外径。如珩磨工件的精度要求较低，珩磨头为浮动联结，也可以利用废活或加工余量大的工件孔，在所使用的珩磨机床上直接校正归圆。
超硬珩磨油石的修整，可在外圆磨床上用炭化硅砂轮进行修整。砂轮转速为18-25m/s，磨头转速为1-3m /min，进刀深度一般磨修用0.02—0.04mm/行程，精修为0.01mm/行程。同时需要大量冷却液浇入。
4 、定压扩张进给形式
在定压扩张进给中，珩磨头涨缩机构虽然以恒定的珩磨油石工作压力压向被加工件孔壁，但在磨削中，随着时间的增加，各种要素并不是以固定不变的值进行切削，而是金属磨去量和珩磨油石磨损量随着珩磨时间的增加逐渐减少，而表面质量随着珩磨时间的增加逐渐光滑。之所以产生这种情况，主要是珩磨切削是处于面接触状态，而定压扩张进给随动性强，在磨削中，切削量的大小，取决于磨粒和其锐利情况以及磨下的磨粒与切削被清除情况。
5 、珩磨工艺参数的选择
5.1 切削速度与切削交叉角的选择
5.1.1 速度与切削交叉角
切削速度V 由旋转(圆周)速度V旋和往复速度V往合成。在珩磨加工过程中，由于切削运动的结果，珩磨油石的磨粒在加工面上切削出交叉网纹，其网纹形成的角度叫切削交叉角θ。上升网纹与水平线形成的角度叫做切削升角α1，下降网纹与水平线形成的角度叫切削降角α2。上述情况如图 1 所示。
图1 切削速度与切削交叉角的关系
5.1.2 珩磨切削速度的计算
珩磨切削速度可按下述公式计算。
旋转(圆周)速度计算公式为：
V旋= πD n/1000 (m/min)
式中：D 一被加工直径mm
n 一主轴转速r/min
珩磨：
用镶嵌在珩磨头上的油石（又称珩磨条）对精加工表面进行的精整加工。又称镗磨。主要加工直径5～500毫米甚至更大的各种圆柱孔，孔深与孔径之比可达10或更大。在一定条件下，也可加工平面、外圆面、球面、齿面等。珩磨头外周镶有2～10根长度约为孔长1／3～3
／4的油石，在珩孔时既旋转运动又往返运动，同时通过珩磨头中的弹簧或液压控制而均匀外涨，所以与孔表面的接触面积较大，加工效率较高。珩磨后孔的尺寸精度为IT7～4 级，表面粗糙度可达Ra0.32～0.04微米。珩磨余量的大小，取决于孔径和工件材料，一般铸铁件为0.02～0.15 毫米，钢件为0.01～0.05毫米。珩磨头的转速一般为100～200转／分，往返运动的速度一般为15～20米／分。为冲去切屑和磨粒，改善表面粗糙度和降低切削区温度，操作时常需用大量切削液，如煤油或内加少量锭子油，有时也用极压乳化液。
珩磨加工原理及其工艺参数的选择- Page 2
5.1.3 切削速度对切削量的影响
在珩磨加工中，切削速度对比切削量（切削量/所切入的功——表明珩磨油石的锐利性）影响较小。无论珩磨铸件或珩磨钢件，切削速度的变化，其比切削量变化不大。
5.1.4 切削交叉角对切削量和珩磨油石磨损量以及表面粗糙度的影响
在珩磨加工中，切削交叉角对切削量和珩磨油石磨损量以及表面粗糙度影响较大。增加切削交叉角，比磨石减量随着增加。当然，被加工面粗糙度也随着变粗。这是因为在珩磨切削过程中，保持珩磨油石的锐利是靠加工表面粗糙度来修整，只有锐利的珩磨油石切削量才能提高，而油石要锐利就必然要磨损。当切削交叉角为0°时，切削效率低；当切削交叉角为90°时，珩磨油石磨损大，加工表面粗糙度粗，这样反而使切削量不大。通过实验，当切削交叉角为45°左右时切削量最大。因此，在珩磨加工中，要提高生产率应采用45°左右的切削交叉角，在精加工中可采用20-30°。
5.2 珩磨油石工作压力及其影响
5.2.1 珩磨油石工作压力
所谓珩磨油石工作压力，系指珩磨油石作用在被加工表面的压强——单位面积上的压力。而不是机床压力表上的数值或其他压力数值。
本文讨论定压扩张进给的珩磨机床，其珩磨油石工作压力可按下式计算(不考虑摩擦力和其他作用力)。
P = （d2πp/4Bln )ctgβ/2
式中P一珩磨油石工作压力，kgf/cm2≈bar
B一珩磨油石宽度，m m
L一珩磨油石长度，m m
n一珩磨油石条数
5.2.2 珩磨油石工作压力的选择
珩磨油石工作压力对珩磨切削性能影响很大，直接影响切削效率、珩磨油石磨损量和工件精度与粗糙度。珩磨工作压力大时，珩磨切削量和珩磨油石磨损量都大，加工精度和表面粗糙度也差。珩磨工作压力小时，切削量和珩磨油石磨损量都小，加工精度和表面粗糙度则好。选择珩磨油石工作压力时，除根据上述情况考虑外，还要根据所使用的机床动力大小、珩磨头及珩磨夹具的刚性、珩磨油石的强度、珩磨；油石与被加工面的实际接触面以及工件的材质、尺寸大小和形状等因素全面考虑。
一般情况下，生产型珩磨机的珩磨油石工作压力可按表1 选择。修配型珩磨机，因其功率小所配的珩磨头和夹具刚性相对较低，其珩磨油石工作压力应减少，一般为2-5
kgf/cm2。
珩磨油石工作压力的选择
图2 珩磨行程与越程量关系
6、珩磨工作行程的计算与调整
为了加工出直径一致、圆柱度好的孔，必需调整好珩磨工作行程及相应的越程量。如图2 所示，若珩磨油石长度为1，孔长为L ，行程长为L1，上端越程量为L2，下端越程量为l2则珩磨工作行程长度按下列公式计算：
L l = L + l1 + l2 - l
珩磨油石在被加工孔小的越程量l1和l2一般为珩磨油石长度的1/3—1/5 。它与珩磨头油石座的支撑点、珩磨机床往复运动情况与在两端停留的时间以及加工零件的材质与形状有关。当一端越程量大时，工件孔易产生喇叭口形：当一端越程量小时，工件孔易产生口部小的情况；两端越程量都大或小时，则工件孔易产生腰鼓形：一端越程量大，一端越程量小时，则工件孔易产生锥度。因此，按上述计算公式计算出行程调整机床之后，还需进行试珩，根据测量孔的实际尺寸，再重新调整其越程量，直至合格。
7 、结束语
珩磨是工艺中常用的光整加工方法，该加工方法在机械制造业中已得到了广泛的应用，通过对珩磨原理及其工艺参数选择的了解，可以帮助同行业技术人员很好地、更快地掌握该加工技术的要点，并在以后的实际工作中共同学习和探讨。
研磨：
利用涂敷或压嵌在研具上的磨料颗粒，通过研具与工件在一定压力下的相对运动对加工表面进行的精整加工（如切削加工）。研磨可用于加工各种金属和非金属材料，加工的表面形状有平面，内、外圆柱面和圆锥面，凸、凹球面，螺纹，齿面及其他型面。加工精度可达IT5～01，表面粗糙度可达Ra0.63～0.01微米。
这个东西了解的不多。
我是不是可以这么理解，珩磨的磨料固定为油石，其加工精度只能为IT7~IT4；而研磨的磨料可以采用更细磨料，可以达到更高精度。
珩磨需要珩磨机，研磨可用机器可不用机器；珩磨用于加工孔，研磨的加工范围非常广泛。
珩磨工艺(Honing Process)是磨削加工的一种特殊形式，又是精加工中的一种高效加工方法。这种工艺不仅能去除较大的加工余量，而且是一种提高零件尺寸精度、几何形状精度和表面粗糙度的有效加工方法，在汽车零部件的制造中应用很广泛。珩磨加工原理珩磨是利用安装于珩磨头圆周上的一条或多条油石,由涨开机构（有旋转式和推进式两种）将油石沿径向涨开, 使其压向工件孔壁,以便产生一定的面接触。同时使珩磨头旋转和往复运动,零件不动;或珩磨头只作旋转运动,工件往复运动,从而实现珩磨。在大多数情况下,珩磨头与机床主轴之间或珩磨头与工件夹具之间是浮动的。这样,加工时珩磨头以工件孔壁作导向。因而加工精度受机床本身精度的影响较小,孔表面的形成基本上具有创制过程的特点。所谓创制过程是油石和孔壁相互对研、互相修整而形成孔壁和油石表面。其原理类似两块平面运动的平板相互对研而形成平面的原理。珩磨时由于珩磨头旋转并往复运动或珩磨头旋转工件往复运动,使加工面形成交叉螺旋线切削轨迹,而且在每一往复行程时间内珩磨头的转数不是整数, 因而两次行程间,珩磨头相对工件在周向错开一定角度,这样的运动使珩磨头上的每一个磨粒在孔壁上的运动轨迹亦不会重复。此外,珩磨头每转一转,油石与前一转的切削轨迹在轴向上有一段重叠长度,使前后磨削轨迹的衔接更平滑均匀。这样,在整个珩磨过程中,孔壁和油石面的每一点相互干涉的机会差不多相等。因此,随着珩磨的进行孔表面和油石表面不断产生干涉点,不断将这些干涉点磨去并产生新的更多的干涉点,又不断磨去,使孔和油石表面接触面积不断增加,相互干涉的程度和切削作用不断减弱,孔和油石的圆度和圆柱度也不断提高,最后完成孔表面的创制过程。为了得到更好的圆柱度,在可能的情况下,珩磨中经常使零件掉头,或改变珩磨头与工件轴向的相互位置。需要说明的一点:由于珩磨油石采用金刚石和立方氮化硼等磨料,加工中油石磨损很小,即油石受工件修整量很小。因此,孔的精度在一定程度上取决于珩磨头上油石的原始精度。所以在用金刚石和立方氮化硼油石时,珩磨前要很好地修整油石,以确保孔的精度。珩磨的切削过程定压进给珩磨定压进给中进给机构以恒定的压力压向孔壁,共分三个阶段。第一个阶段是脱落切削阶段,这种定压珩磨,开始时由于孔壁粗糙,油石与孔壁接触面积很小,接触压力大,孔壁的凸出部分很快被磨去。而油石表面因接触压力大,加上切屑对油石粘结剂的磨耗,使磨粒与粘结剂的结合强度下降,因而有的磨粒在切削压力的作用下自行脱落,油石面即露出新磨粒,此即油石自锐。第二阶段是破碎切削阶段,随着珩磨的进行,孔表面越来越光,与油石接触面积越来越大,单位面积的接触压力下降,切削效率降低。同时切下的切屑小而细,这些切屑对粘结剂的磨耗也很小。因此,油石磨粒脱落很少,此时磨削不是靠新磨粒,而是由磨粒尖端切削。因而磨粒尖端负荷很大,磨粒易破裂、崩碎而形成新的切削刃。第三阶段为堵塞切削阶段,继续珩磨时油石和孔表面的接触面积越来越大,极细的切屑堆积于油石与孔壁之间不易排除,造成油石堵塞, 变得很光滑。因此油石切削能力极低, 相当于抛光。若继续珩磨,油石堵塞严重而产生粘结性堵塞时,油石完全失去切削能力并严重发热,孔的精度和表面粗糙度均会受到影响。此时应尽快结束珩磨。定量进给珩磨定量进给珩磨时,进给机构以恒定的速度扩张进给,使磨粒强制性地切入工件。因此珩磨过程只存在脱落切削和破碎切削,不可能产生堵塞切削现象。因为当油石产生堵塞切削力下降时,进给量大于实际磨削量,此时珩磨压力增高,从而使磨粒脱落、破碎,切削作用增强。用此种方法珩磨时,为了提高孔精度和表面粗糙度,最后可用不进给珩磨一定时间。定压--定量进给珩磨开始时以定压进给珩磨,当油石进入堵塞切削阶段时,转换为定量进给珩磨,以提高效率。最后可用不进给珩磨,提高孔的精度和表面粗糙度。珩磨加工特点加工精度高特别是一些中小型的通孔，其圆柱度可达0.001mm 以内。一些壁厚不均匀的零件,如连杆,其圆度能达到0.002mm。对于大孔(孔径在200mm以上),圆度也可达0.005mm,如果没有环槽或径向孔等,直线度达到0.01mm/1m以内也是有可能的。珩磨比磨削加工精度高,因为磨削时支撑砂轮的轴承位于被珩孔之外,会产生偏差,特别是小孔加工,磨削精度更差。珩磨一般只能提高被加工件的形状精度,要想提高零件的位置精度,需要采取一些必要的措施。如用面板改善零件端面与轴线的垂直度(面板安装在冲程托架上,调整使它与旋转主轴垂直,零件靠在面板上加工即可)。表面质量好表面为交叉网纹，有利于润滑油的存储及油膜的保持。有较高的表面支承率（孔与轴的实际接触面积与两者之间配合面积之比），因而能承受较大载荷，耐磨损，从而提高了产品的使用寿命。珩磨速度低（是磨削速度的几十分之一），且油石与孔是面接触，因此每一个磨粒的平均磨削压力小，这样珩磨时，工件的发热
珩磨技术在高精度孔系加工中的应用 一、珩磨技术的引进 珩磨技术是随着汽车的诞生和发展应运而生的。发动机是汽车的心脏，发动机中的缸孔与活塞是最重要的摩擦副，其性能优劣和工作的状态直接影响到汽车产品的质量、品味、使用寿命和人类的生存环境，所以自汽车发明以来，一直在探讨缸孔工作表面精密制造技术。 珩磨是用镶嵌在珩磨头上的油石对工件表面施加一定压力，珩磨工具或工件同时作相对旋转和轴向直线往复运动，切除工件上极小余量的精加工方法。珩磨从汽车发动机（柴油机、汽油机）的应用，到摩托车、拖拉机缸体，广泛应用于飞机零部件、导弹、坦克、枪炮、船舶、工业缝纫机、空调压缩机、液压气动、制动器、油泵油嘴、轴承、工程机械、管乐器、光纤电缆的连接口等等。 二、珩磨的工作原理 珩磨条装在珩磨头上，由珩磨机主轴带动珩磨头作旋转和往复运动，并通过其中的胀缩机构使珩磨条伸出，向孔壁施压以作径向胀开运动，实施珩磨加工。珩磨加工时，珩磨头上圆周上的珩磨条与孔壁的重叠接触点相互干涉，一方面珩磨条将孔壁上的干涉点磨去，另一方面孔壁也相应地使珩磨条上面的磨粒尖角或整个磨粒破碎或脱落，珩磨条与孔壁在珩磨过程中相互修整。再由于珩磨头在珩磨过程中，既有旋转又有往复运动，使工件孔的加工表面形成交叉的螺旋线切削轨迹。由于每一次往复行程时间内珩磨头的转数为非整数，两次行程间又错开一定位置，这样复杂的运动使珩磨条的每一磨粒在孔壁上运动的轨迹不重复。在整个珩磨过程中，孔壁与珩磨条上的每一点相互干涉的机会差不多均等。这样在孔壁和珩磨条间的不断产生新的干涉点，又不断将这些干涉点磨去，使孔壁和珩磨条的接触面积不断增加，相互干涉的作用和切削作用不断减弱，孔与珩磨条面得圆度和圆柱度不断提高，孔壁的粗糙度降低，达到尺寸要求精度后，珩磨条缩回，珩磨头推出工件孔，完成孔的珩磨。 三、珩磨加工的应用 1、珩磨加工应用方式 在发动机加工中珩磨的加工分以下几种方式：（1）缸体内孔表面形成缸孔是气体压缩燃烧和膨涨的空间，并对活塞起导向作用，缸体内孔表面是
珩磨机的工作原理 珩磨一般采用珩磨机，机床主轴与珩磨头一般是浮动联接；但为了提高纠正工件几何形状的能力，也可以 用刚性联接。 珩孔时,外周一般镶有2～10根油石，由机床主轴带动在孔内旋转,并同时作直线往复运动,这是 主运动；同时通过珩磨头中的弹簧或液压力控制油石均匀外涨,对被加工的孔壁作径向进给。珩磨头每分 钟往复次数与转数之比应取非整数，使磨料在工件表面形成的加工痕迹成为交叉的网纹而不相重复。图2 为单条油石在孔内珩磨时的运动轨迹。油石上下往复一次，工件回转一圈多。粗珩油石的磨料粒度为120 ～180，精珩用W28以下的细粒度油石。油石宽为3～20毫米，长度约为孔长的1/3～3/4。油石在孔内往复 移动时，两端超越孔外的长度不宜大于油石全长的1/3,否则易产生喇叭口；但超程小于油石长度1/4时,又 会使孔呈鼓形。外圆、平面的珩磨原理和操作要求与内圆珩磨相同。 余量一般不超过0.2毫米。珩磨的圆周速度,对钢材加工约为15～30米/分，对铸铁或有色金属加
工可提高到50米/分以上；珩磨的往复速度不宜超过15～20米/分。油石对孔壁的压力一般为0.3～0.5兆帕 ，粗珩时可达1兆帕左右，精珩可小于0.1兆帕。由于珩磨时油石与工件是面接触，每颗磨粒对工件表面的 垂直压力只有磨削时的1/50～1/100，加上珩磨速度低,故切削区的温度可保持在50～150℃范围内,有利于 减小加工表面的残余应力，提高表面质量。为了冲刷切屑，避免堵塞油石，同时降低切削区温度和降低表 面粗糙度，珩磨时采用的切削液要有一定的工作压力并经过滤。切削液大都采用煤油，或煤油加锭子油， 也有采用极压乳化液的。在没有专门珩磨机的情况下也可以将珩磨刀架安装在立式钻床上来实现珩磨内孔 的任务。
缸孔的平台网纹珩磨工艺 图1 缸孔珩磨自动线 箱体零件的孔加工是复杂与关键并存的工艺，近年来,平台网纹珩磨在汽油机缸体缸孔精加工中获得了广泛应用，保证了可靠的精度和性能，并且提高了加工效率，降低了成本。 汽车发动机缸体的缸孔与缸盖、活塞组成燃烧室，承受燃气燃烧的爆发压力和冲击，既要耐高温、高压和高温冲击负荷，又要为活塞高速往复运动提供基准，良好定位，准确导向。因此缸孔与活塞之间，配合间隙要合理，摩擦力要小。为此，要求缸孔表面粗糙度要低，缸孔尺寸精度要高，形状精度和位置精度要好。 为保证缸孔能满足上述要求，具备必要的性能，迫切需要良好可靠的缸孔精加工手段。近年来，平台网纹珩磨在汽油机缸体缸孔精加工中获得了越来越广泛地应用，因此，我们也将平台网纹珩磨用于缸孔精加工。 平台网纹珩磨的优点
所谓平台网纹珩磨，就是通过珩磨在缸孔表面形成细小的沟槽，这些沟槽有规律地排列形成网纹，并由专门的珩磨工艺削掉沟槽的尖峰，形成微小的平台。平台网纹珩磨在缸孔表面形成的这种特殊结构有如下优点： 1.微小的平台增加了接触面积，削掉尖峰，消除了表面的早期快速磨损，提高了表面的耐磨性。 2.细小的沟痕形成良好的储油空间,并在缸孔表面形成良好的油膜，降低了缸孔表面与活塞及活塞环的摩擦，因而可以使用低摩擦力的活塞环。 3. 细小的沟痕形成良好的储油空间,减小了机油的散失，进而降低了机油消耗。 4.珩磨后在缸孔表面形成了无数微小的平台，增加了缸孔与活塞及活塞环的接触面积，加大了缸孔表面的支撑度，减少了缸孔的初期磨损，因此减少了缸孔的磨合时间，甚至不用磨合。 平台网纹珩磨工艺 平台网纹珩磨的基本工艺为：粗珩→精珩→平台珩。 粗珩：消除前工序的加工痕迹，提高孔的形状精度，降低孔的表面粗糙度，为精珩做好准备。 精珩：更换珩磨油石，进一步提高孔的尺寸精度、形状精度、降低表面粗糙度，在缸孔表面形成均匀的交叉网纹。 平台珩：更换油石，去除沟痕波峰，形成平台表面，提高缸孔表面的支撑率。平台珩去掉表面波峰形成平台即可，加工余量较小，最好与精珩磨一次安装加工完成，否则重复定位误差将破坏平台珩磨精度。
7.3.2珩磨 珩磨是磨削加工的 1 种特殊形式，属于光整加工。需要在磨削或精镗的基础上进行。珩磨加工范围比较广，特别是大批大量生产中采用专用珩磨机珩磨更为经济合理，对于某些零件，珩磨已成为典型的光整加工方法，如发动机的气缸套，连杆孔和液压缸筒等。 （1）珩磨原理 在一定压力下，珩磨头上的砂条（油石）与工件加工表面之间产生复杂的的相对运动，珩磨头上的磨粒起切削、刮擦和挤压作用，从加工表面上切下极薄的金属层。 （2）珩磨方法 珩磨所用的工具是由若干砂条 ( 油石 ) 组成的珩磨头，四周砂条能作径向张缩，并以一定的压力与孔表面接触，珩磨头上的砂条有 3 种运动 ( 如图 7.3 a ) ；即旋转运动、往复运动和加压力的径向运动。珩磨头与工件之间的旋转和往复运动，使砂条的磨粒在孔表面上的切削轨迹形成交叉而又不相重复的网纹。珩磨时磨条便从工件上切去极薄的一层材料，并在孔表面形成交叉而不重复的网纹切痕 ( 如图 7.3 b ), 这种交叉而不重复的网纹切痕有利于贮存润滑油，使零件表面之间易形成—层油膜，从而减少零件间的表面磨损。 （3）珩磨的特点 1）珩磨时砂条与工件孔壁的接触面积很大，磨粒的垂直负荷仅为磨削的 1/50~1/100 。此外，珩磨的切削速度较低，一般在 100m/min 以下，仅为普通磨削的 1/30~1/100 。在珩磨时，注入的大量切削液，可使脱落的磨粒及时冲走，还可使加工表面得到充分冷却，所以工件发热少，不易烧伤，而且变形层很薄，从而可获得较高的表面质量。 2）珩磨可达较高的尺寸精度、形状精度和较低的粗糙度，珩磨能获得的孔的精度为 IT6~IT7 级，表面粗糙度 Ra 为 0.2~0.025 。由于在珩模时，表面的突出部分总是先与沙条接触而先被磨去，直至砂条与工件表面完全接触，因而珩磨能对前道工序遗留的几何形状误差进行一定程度的修正，孔的形状误差一般小于 0.005mm 。 3）珩磨头与机床主轴采用浮动联接，珩磨头工作时，由工件孔壁作导向，沿预加工孔的中心线作往复运动，故珩磨加工不能修正孔的相对位置误差，因此，珩磨前在孔精加工工序中必须安排预加工以保证其位置精度。一般镗孔后的珩磨余量为 0.05~0.08mm ，铰孔后的珩磨余量为 0.02~0.04mm ，磨孔后珩磨余量为0.01~0.02mm 。余量较大时可分粗、精两次珩磨。 4）珩磨孔的生产率高，机动时间短，珩磨 1 个孔仅需要 2~3min ，加工质量高，加工范围大，可加工铸铁件、淬火和不淬火的钢件以及青铜件等，但不宜
论文 题目：珩磨机主要结构机构原理及数控改进方案探讨作者：郭均政 内容简介：本论文主要介绍了珩磨机主要结构如砂条进给、冲程控制 等机构的液压、机械原理，为了提高珩磨工件的表面质量 质量，经过对其工作原理进行了认真的分析，并根据实际 的加工跟踪情况，提出了改进方案，经过论证后现已实施， 效果良好，缸孔质量得到了很大的提高，完全满足了被加 工工件的工艺要求。
珩磨机进给机构原理及数控改进方案探讨 一、发动机缸体珩磨工艺要求 目前在汽车发动机行业的制造工艺中，发动机缸孔的精加工大都采用珩磨加工，这是因为缸孔的表面有严格并特殊的要求，发动机缸孔除了尺寸、几何精度比如圆度，柱度等一般要求外，还对表面质量有特殊的要求，为了能使发动机工作时能得到很好的润滑，表面要能够储存少量的润滑油以便建立良好的油膜，因而发动机表面要求有按一定方向有规律排列的网纹，同时还要有足够的支撑面积。依维柯发动机缸孔的表面质量要求：表面粗糙度Ra0.3-0.6；网纹角度45°-50°；网纹宽度L=0.03-0.05mm；网纹节距P=1.5mm，表面支撑面积TP值80%-95%。详细的要求见图1：珩磨工序工艺附图。从工艺图上我们知道，主轴孔的圆柱度要求为0.005mm,同轴度为0.03mm,为了保证缸孔的尺寸,缸孔要在孔的轴向分别为10mm、50mm、142mm 三个截面进行测量，在圆周方向要测量A、B两个方向，并且在三个截面当中，A向测量必须要保证：三个截面的的平均值与最小值的差要小于0.008mm,最大值与平均值的差小于0.008mm。在B向的测量值必须保证：三个截面的的平均值与最小值的差要小于0.008mm,最大值与平均值的差小于0.008mm。要达到以上的表面质量要求，当然选择合适的珩磨砂条是很重要的，但是网纹的角度、宽度、TP值等比较重要的指标光靠砂条是不能满足的，必须要有合适的珩磨冲程，冲程速度，珩磨主轴的回转速度以及砂条的进给精度，这些要素参数对于珩磨质量的保证起着至关重要的作用。
珩磨油石基础知识 过去的几十年里，在机械制造行业中，磨削工艺得到了非常广泛的应用，随着零件精度地不断提高，外圆内孔研磨和珩磨等精加工工艺越来越多被各种零件的制造商采用，因此， 要比较好地完成珩磨加工，选择合适的磨料是非常重要的，磨料选择的一个基本准则就是磨料的硬度要高于被加工材料的硬度。 自然界中最坚硬的材料为金刚石，以下依次为氮化硼、碳化硼、碳化硅、氧化铝、天然刚玉、黄玉和石英，其中金刚石、立方氮化硼、碳化硅和氧化铝磨料是最为常用的，图为这四种磨料在硬度上的排列顺序。 淬火后硬钢的硬度值没有显示在本图中，一般为1600。 金刚石、立方氮化硼称为超级磨料；氧化铝、碳化硅称为普通磨料（或传统磨料）。 首先介绍的是氧化铝磨料，氧化铝磨料是从矾土中通过化学方法提炼出来的，大块的氧化铝用机械进行破碎，破碎后的颗粒按照粒度和形状标准严格分级。按照纯度和颗粒形状的不同主要分为四种： 白色氧化铝：氧化铝的含量99%，外形比较尖锐，晶体间结合力比较弱，脆性比较高。由于这些特点，白色氧化铝磨料比较适合磨削碳含量较高的硬钢和热敏感度较高的合金钢，硬度HRC62以上，能够得到比较好的切削性能和好的孔形，但是白色氧化铝磨损也是非常快速的。白色氧化铝还能够应用于不同铸铁缸体的精加工，应用机理是利用白色氧化铝锋利的切削刃，在较低的切削力下产生比较好的切削效果，获得良好的孔形精度，减少由于铸件内壁不均匀导致的珩磨中不规则的零件变形。 紫色氧化铝：含94-97%氧化铝和1.5%铬，晶体形状平整一点，同时由于铬的存在晶体间结合力有了增强，所以有一定耐磨性。紫色氧化铝磨料并不常用。非常适用于HRC60左右碳钢合金钢零件的珩磨。 红色氧化铝：92%-96%氧化铝加入3%的铬烧制而成，晶体形状较规则，脆性降低，耐磨性增强，比白色氧化铝更坚硬，切削能力有所下降。 棕色氧化铝：96%氧化铝，棕色是因为除氧化铝外其他成分如Na、K等，晶体形状规则，晶体组织坚硬脆性很低，适用于大多数钢材料重型零件的重负载条件下大余量珩磨，也适用

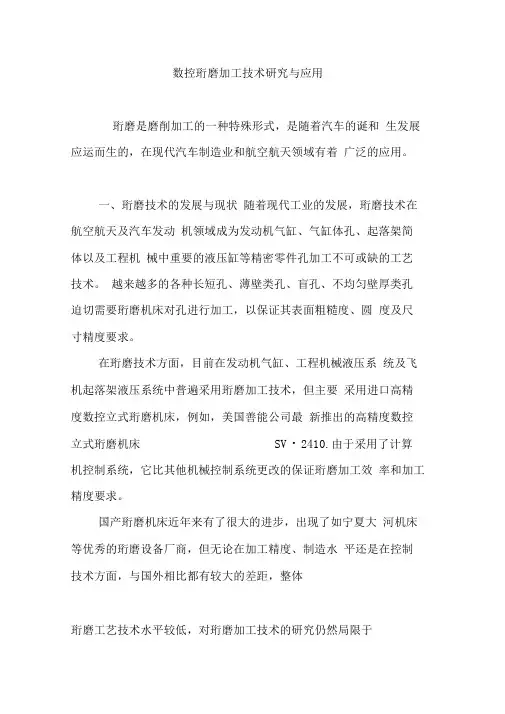

数控珩磨加工技术研究与应用 珩磨是磨削加工的一种特殊形式，是随着汽车的诞和生发展应运而生的，在现代汽车制造业和航空航天领域有着广泛的应用。 一、珩磨技术的发展与现状随着现代工业的发展，珩磨技术在航空航天及汽车发动机领域成为发动机气缸、气缸体孔、起落架简体以及工程机械中重要的液压缸等精密零件孔加工不可或缺的工艺技术。越来越多的各种长短孔、薄壁类孔、盲孔、不均匀壁厚类孔迫切需要珩磨机床对孔进行加工，以保证其表面粗糙度、圆度及尺寸精度要求。 在珩磨技术方面，目前在发动机气缸、工程机械液压系统及飞机起落架液压系统中普遍采用珩磨加工技术，但主要采用进口高精度数控立式珩磨机床，例如，美国善能公司最新推出的高精度数控立式珩磨机床SV?2410.由于采用了计算机控制系统，它比其他机械控制系统更改的保证珩磨加工效率和加工精度要求。 国产珩磨机床近年来有了很大的进步，出现了如宁夏大河机床等优秀的珩磨设备厂商，但无论在加工精度、制造水平还是在控制技术方面，与国外相比都有较大的差距，整体 珩磨工艺技术水平较低，对珩磨加工技术的研究仍然局限于
