FANUC数控机床维修教程（内部文件）数控机床维修—常州兰生数控职业技术学校主办第一章维修基础第二章FANUC系统的故障诊断与维修第三章SIEMENS 系统的故障诊断与维修第四章CNC故障维修200例第 5 章伺服进给系统的故障诊断与维修第 6 章伺服驱动系统故障维修100例第7 章主轴驱动系统的故障第8 章机械部件的维修与调整第9 章辅助控制装置的维修第十章其他故障维修100例第一章第二课1.2 数控机床维修的基本要求数控机床是一种综合应用了计算机技术、自动控制技术、精密侧量技术和机床设计等先进技术的典型机电一体化产品，其控制系统复杂、价格昂贵，因此它对维修人员素质、维修资料的准备、维修仪器的使用等方面提出了比普通机床更高的要求这些要求主要包括以下几个方面。

1.2.1 人员素质的要求维修人员的素质直接决定了维修效率和效果为了迅速、准确判断故障原因，并进行及时、有效的处理，恢复机床的动作、功能和精度作为数控机床的维修人员应具备以下方面的基本条件。

⑴具有较广的知识面由于数控机床通常是集机械、电气、液压、气动等干一体的加工设备，组成机床的各部分之间具有密切的联系，其中任何一部分发生故障均会影响其他部分的正常工作。

数控机床维修的第一步是要根据故障现象，尽快判别故障的真正原因与故障部位，这一点即是维修人员必须具备的素质，但同时又对维修人员提出了很高的要求，它要求数控机床维修人员不仅仅要掌握机械、电气两个专业的基础知识和基础理论，而且还应该熟悉机床的结构与设计思想，熟悉数控机床的性能，只有这样，才能迅速找出故障原因，判断故障所在，此外，维修对为了对某些电路与零件进行现场测绘，作为维修人员还应当具备一定的工程制图能力。

⑵善于思考数控机床的结构复杂，各部分之间的联系紧密。

故障涉及面广。

而且在有些场合．故障所反映出的现象不一定是产生故障的根本原因。

作为维修人员必须从机床的故障现象通过分析故障产生的过程，针对各种可能产生的原因由表及里，透过现象看本质，迅速找出发生故障的根本原因井予以排除。

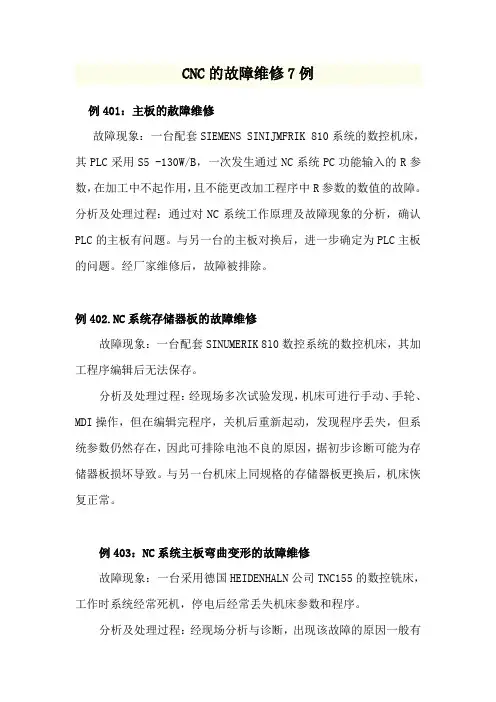

CNC的故障维修7例例401：主板的赦障维修故障现象：一台配套SIEMENS SINIJMFRIK 810系统的数控机床，其PLC采用S5 -130W/B，一次发生通过NC系统PC功能输入的R参数，在加工中不起作用，且不能更改加工程序中R参数的数值的故障。

分析及处理过程：通过对NC系统工作原理及故障现象的分析，确认PLC的主板有问题。

与另一台的主板对换后，进一步确定为PLC主板的问题。

经厂家维修后，故障被排除。

例402.NC系统存储器板的故障维修故障现象：一台配套SINUMERIK 8l0数控系统的数控机床，其加工程序编辑后无法保存。

分析及处理过程：经现场多次试验发现，机床可进行手动、手轮、MDI操作，但在编辑完程序，关机后重新起动，发现程序丢失，但系统参数仍然存在，因此可排除电池不良的原因，据初步诊断可能为存储器板损坏导致。

与另一台机床上同规格的存储器板更换后，机床恢复正常。

例403：NC系统主板弯曲变形的故障维修故障现象：一台采用德国HEIDENHALN公司TNC155的数控铣床，工作时系统经常死机，停电后经常丢失机床参数和程序。

分析及处理过程：经现场分析与诊断，出现该故障的原因一般有以下几点：1)电池不良。

2)系统存储RAM出错。

3)系统软件本身不稳定。

根据以上分析，逐条进行了如下检查：首先用万用表直接测量系统断电存储用电池，发现正常；测量主板上的电池电压，发现时有时无，进一步检查发现当用手接着主板的一侧测量时电压正常，而按住另一侧时则不正常，因此初步诊断为接触不良导致；拆下该主板，仔细检查发现主板已弯曲变形，纠正后重新试验，故障排除。

例404：控制系统主板的故障维修故障现象：一台工业控制机作为主控制、采用西班牙FAGOR系统作为数控部分的仿形键铣床，一次在加工完某一零件更换新的加工程序时，突然出现死机现象且无任何报警，强行关机后重新起动系统，此时主机无法起动，同时出现显示器黑屏现象。

分析及处理过程：检查显示器正常，加工程序无误，更换显卡和内存故障仍然存在；进一步分析判断，确认是主权出现问题。
