01桩身抗拔承载力计算500

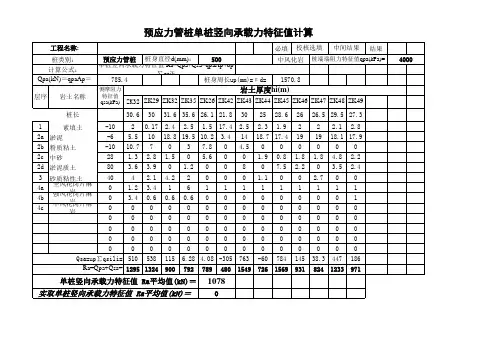

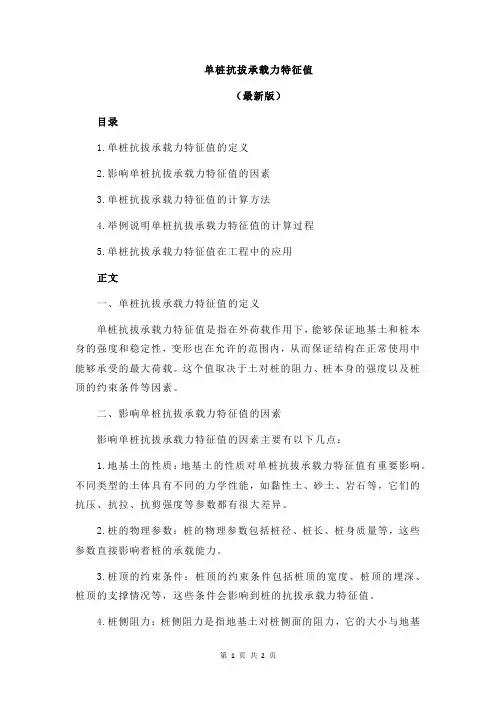

单桩抗拔承载力特征值（最新版）目录1.单桩抗拔承载力特征值的定义2.影响单桩抗拔承载力特征值的因素3.单桩抗拔承载力特征值的计算方法4.举例说明单桩抗拔承载力特征值的计算过程5.单桩抗拔承载力特征值在工程中的应用正文一、单桩抗拔承载力特征值的定义单桩抗拔承载力特征值是指在外荷载作用下，能够保证地基土和桩本身的强度和稳定性，变形也在允许的范围内，从而保证结构在正常使用中能够承受的最大荷载。

这个值取决于土对桩的阻力、桩本身的强度以及桩顶的约束条件等因素。

二、影响单桩抗拔承载力特征值的因素影响单桩抗拔承载力特征值的因素主要有以下几点：1.地基土的性质：地基土的性质对单桩抗拔承载力特征值有重要影响。

不同类型的土体具有不同的力学性能，如黏性土、砂土、岩石等，它们的抗压、抗拉、抗剪强度等参数都有很大差异。

2.桩的物理参数：桩的物理参数包括桩径、桩长、桩身质量等，这些参数直接影响着桩的承载能力。

3.桩顶的约束条件：桩顶的约束条件包括桩顶的宽度、桩顶的埋深、桩顶的支撑情况等，这些条件会影响到桩的抗拔承载力特征值。

4.桩侧阻力：桩侧阻力是指地基土对桩侧面的阻力，它的大小与地基土的性质、桩径、埋深等因素有关。

三、单桩抗拔承载力特征值的计算方法单桩抗拔承载力特征值的计算方法主要依据《建筑地基基础技术规范》（DB21907—2005）等相关规范进行。

计算过程主要包括以下几个步骤：1.根据地质勘察报告确定地基土的物理力学性能参数，如密度、黏性、角度等；2.根据设计参数确定桩的物理参数，如桩径、桩长、桩身质量等；3.确定桩顶的约束条件，如桩顶宽度、埋深、支撑情况等；4.计算桩侧阻力，根据地基土的性质、桩径、埋深等因素采用相应的公式计算；5.计算桩的抗拔承载力特征值，根据桩的物理参数、桩顶约束条件、桩侧阻力等因素采用相应的公式计算。

四、举例说明单桩抗拔承载力特征值的计算过程假设某桩的设计参数为：桩径 1.00m，桩长 8.00m，设计 0.00m 为30.60m，设计桩顶标高为 29.00m。

桩抗拔承载力计算
桩抗拔承载力计算是通过计算桩的周围土体的抵抗力和桩身的承载能力来确定桩的抗拔承载力。

具体的计算方法如下：
1. 确定桩的几何参数，包括桩的直径、长度等。

2. 根据桩的几何参数和地下土体的物理力学性质，计算出桩周围土体的抵抗力。

3. 根据桩的截面形状和材料特性，计算出桩身的承载能力。

4. 根据桩周围土体的抵抗力和桩身的承载能力，计算出桩的抗拔承载力。

在计算桩周围土体的抵抗力时，需要考虑土壤的特性，包括土壤的密度、水分含量、抗剪强度等。

通常采用的计算方法有皮尔逊公式、比安奇公式、哈里森公式等。

在计算桩身的承载能力时，需要考虑桩的材料特性，包括桩的受压强度、抗弯强度等。

通常采用的计算方法有极限承载力法、单位桩侧阻力法、挤压桩法等。

需要注意的是，桩的抗拔承载力计算涉及的参数较多，计算过程较为繁琐。

因此，在实际工程中，通常需要进行现场试验验证计算结果的准确性。

抗拔管桩承载力计算
单桩抗拔承载力特征值:实取：200kN
抗拔桩桩芯砼高度计算(Φ500mm，内径Φ250mm):
桩内直径Φ300mm
桩芯砼灌注长度4m
抗拔承载力设计值400 kN
桩芯砼強度等級C30
桩芯砼与桩内壁粘结强度设计值ƒn0.3N/mm^2
桩芯砼抗拉计算值=0.106157113N/mm^2<ƒn=0.3N/mm^2
满足砼抗拉要求!
抗拔桩钢筋计算:
实配钢筋直径:20mm
钢筋抗拉强度标准值ƒyk360N/mm^2
实配钢筋根数:6实配配筋面As1884mm^2
桩芯砼抗拉计算值=:212.31N/mm^2<ƒyk360N/mm^2
满足钢筋抗拉要求!
接桩节点焊缝计算
对接焊缝受拉强度设计值ƒtw120N/mm^2
对接焊缝厚度10mm
桩直径Φ300mm
抗拔承载力标准值400 kN
对接焊缝抗拉计算值42.46284501N/mm^2<ƒtw120N/mm^2
满足焊缝抗拉要求!。

工程名称：项目名称：孔号：桩类型：输入砼强度C40Ap＝πd*d/4=0.785m 21.000m 砼fc ＝19.1N/mm 20m 砼f tk ＝ 2.39N/mm 20.000m 输入λ＝0(干作业)0.000m Up＝πd= 3.140m桩顶埋深0.000m地下水位标高27.390注：此表格仅当地下水位高于桩顶标高时适用R SK 摩阻力总计λu p ∑f si l i ＝G P 自重设计值A p γpl ＝F 浮浮力A p γ水l ＝γs =1.000KN 裂缝宽度＝0.192单桩抗拔承载力设计值Ra=R /+G -1.05F 浮0.0000混凝土抗拔圆桩抗裂计算0.00输入圆桩直径d=输入桩长l=输入桩顶绝对标高±0.00相对于绝对标高单桩抗拔承载力计算人信汇D地块K6(2-2剖面)纯地下室圆桩版本号：1.0.11000mm 2300KN 2.725mm输入受拉钢筋根数＝35根C40输入钢筋强度fy ＝300N/mm 250mm 实际C 取值＝50mmAte ＝πd*d/4＝785000mm 2As=17181mm 2Es ＝200000N/mm2=133.87mm 2=0.022N/mm 2=25mm=＝mm0.192（此值已根据规范要求与0.01作过比较）输入混凝土等级＝输入保护层厚度C ＝输入圆形截面直径D ＝（此值已根据规范要求与0.2和1作过比较）0.569783696输入轴力标准值N k ＝输入单根受拉钢筋直径＝=r c αSk sk A N =σtes te A A =ρ∑∑=iiiiieqdn d n d ν2skte tkf σρϕ65.01.1-=⎪⎪⎭⎫⎝⎛+=te eq Ssk cr d c E ρσϕαω08.09.1max 版本号：1.0.1。

桩承载力计算书持力土层6层边长400抗拔(工程桩) 22m（-5.70）C9Rtk=4x0.4x(25x12.72x0.7+45x4.2x0.7+80x1.7x0.75+70x3.38x0.7)=4x0.4x622.5=996G=0.4x0.4x(22-0.05)x(25-10)=52.7Rtd=(996+52.7)/2=524kN取Nk=520kN桩接头焊缝长度连接BQ=520x2/1.6=650kNQ=Lw’*he*fwt/1.2 fwt=170MPa he=0.75s=0.75x6=4.5mm Lw’=16Lw/2=8Lw Lw=650x1000x1.2/4.5/170/8=127mm图集Lw=160mm桩顶锚固筋As=Q/fy=520x2/1.6x1000/360=1805mm2取8d20 As=2513mm2《建筑桩基技术规范》3.5.3条工程桩裂缝控制值为0.3mm《建筑桩基技术规范》4.1.5条混凝土保护层厚度30mm地下室抗浮（水位标高室外地坪下0.5m）：一般部位柱网尺寸8.1x8.1水位高度 6.0+0.1+0.6-0.5=6.2m板自重25x0.6+20x0.1+20x0.02+25x0.25+16x1.0=39.6kN/m2柱、梁自重25x0.5x0.5x3.3+25x0.35x(0.8-0.25)x(8.1+8.1) =98.5kNG=39.6x8.1x8.1+98.5+520x4=4776kN F=6.2x10x8.1x8.1=4067kNG/F=1.17>1.05 安全抗拔(试桩) 26m（-1.900）C9Rtk=4x0.4x(32x0.5x0.7+25x15.1x0.7+45x4.2x0.7+80x1.7x0.75+70x3.58x0.7)=4x0.4x685.1=1096G=0.4x0.4x26x(25-10)=62.4 Rtd=(1096+62.4)/2=579kN试桩加荷值为1200裂缝控制验算计算书（工程桩）1.1 基本资料1.1.1 工程名称：工程一1.1.2 矩形截面轴心受拉构件，构件受力特征系数αcr ＝2.7，截面尺寸 b×h ＝ 400×400mm 1.1.3 纵筋根数、直径：第 1 种：8Φ20，受拉区纵向钢筋的等效直径 deq ＝∑(ni·di2) / ∑(ni·υ·di) ＝ 20mm，带肋钢筋的相对粘结特性系数υ＝ 11.1.4 受拉纵筋面积 As ＝ 2513mm2，钢筋弹性模量 Es ＝ 200000N/mm21.1.5 最外层纵向受拉钢筋外边缘至受拉区底边的距离 cs ＝ 30mm，纵向受拉钢筋合力点至截面近边的距离 as ＝ 40mm，h0 ＝ 360mm1.1.6 混凝土轴心抗拉强度标准值 ftk ＝2.01N/mm2 C301.1.7 按荷载准永久组合计算的轴向力值 Nq ＝ 550kN1.1.8 设计时执行的规范：《混凝土结构设计规范》（GB 50010－2010），以下简称混凝土规范1.2 最大裂缝宽度验算1.2.1 按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率ρte，按下式计算：ρte ＝ As / Ate （混凝土规范式 7.1.2－4）对矩形截面的轴心受拉构件：Ate ＝ b·h ＝ 400*400 ＝ 160000mm2ρte ＝ As / Ate ＝ 2513/160000 ＝ 0.015711.2.2 在荷载准永久组合下受拉区纵向钢筋的应力σsq，按下列公式计算：轴心受拉：σsq ＝ Nq / As （混凝土规范式 7.1.4－1）σsq ＝550000/2513 ＝ 219N/mm21.2.3 裂缝间纵向受拉钢筋应变不均匀系数ψ，按混凝土规范式 7.1.2－2 计算：ψ＝ 1.1 - 0.65ftk / (ρte·σsq) ＝1.1-0.65*2.01/(0.01571*219) ＝ 0.7211.2.4 最大裂缝宽度ωmax，按混凝土规范式 7.1.2－1 计算：ωmax ＝αcr·ψ·σsq·(1.9cs + 0.08deq / ρte ) / 1.5Es＝ 2.7*0.721*219*(1.9*30+0.08*20/0.0157)/ 1.5 *200000＝ 0.225mm ≤ωlim ＝ 0.3mm，满足要求。

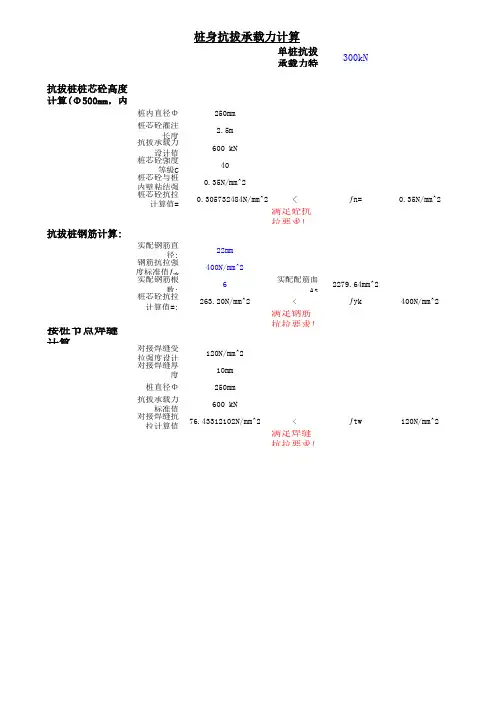

单桩抗拔
承载力特
300kN
抗拔桩桩芯砼高度
计算(Φ500mm，内
桩内直径Φ250mm
桩芯砼灌注
长度2.5m
抗拔承载力
设计值600 kN
桩芯砼強度
等級C 40
桩芯砼与桩内壁粘结强0.35N/mm^2
桩芯砼抗拉
计算值=0.305732484N/mm^2<ƒn=0.35N/mm^2
满足砼抗
拉要求!
抗拔桩钢筋计算:
实配钢筋直
径:22mm
钢筋抗拉强度标准值ƒyk 400N/mm^2
实配钢筋根
数:6
实配配筋面
As
2279.64mm^2
桩芯砼抗拉计算值=:263.20N/mm^2<ƒyk400N/mm^2
满足钢筋
抗拉要求!
接桩节点焊缝
计算
对接焊缝受
拉强度设计120N/mm^2
对接焊缝厚
度
10mm 桩直径Φ250mm
抗拔承载力
标准值600 kN
对接焊缝抗拉计算值76.43312102N/mm^2<ƒtw120N/mm^2
满足焊缝
抗拉要求!
桩身抗拔承载力计算。

发电项目
桩基础抗拔分析

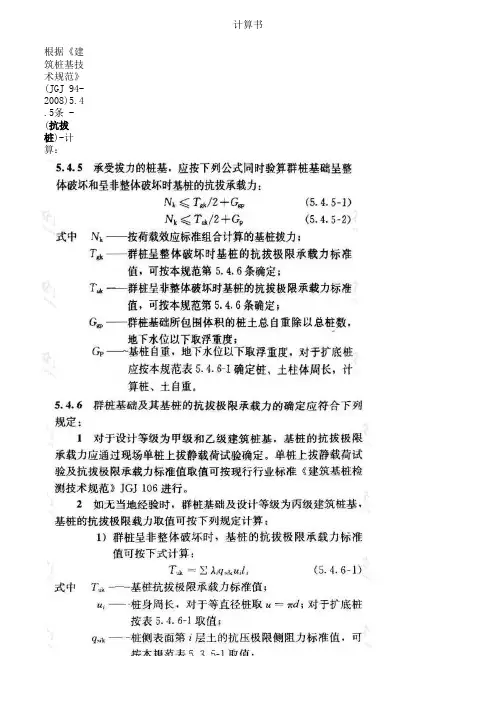

取一跨对支架系统受力分析,根据已确定的各项参数,验算抗拔承载力就是否足够。

/2k uk p N T G <+
式中
k N ——按荷载效应标准组合计算的基桩拔力; uk T ——群桩呈非整体破坏时基桩的抗拔极限承载力标准值,可按桩基规范5、4、6确定;
p G ——基桩自重,地下水位以下取浮重度,对于扩底桩应按桩基规范表5、4、6-1确定桩、土柱体周长,计算桩、土自重。

(1) 群桩呈非整体破坏时, 基桩的抗拔极限承载力标准值按以下式计算: q sik uk i i T u l =
式中: T uk --基桩抗拔极限承载里标准值
u i -- 破坏表面周长, 取u = πd ;
q sik -- 桩侧表面第i 层土的抗压极限侧阻力标准值; λi -- 抗拔系数;
风压标准值
Pa W W z s z k 19018500.14.10.10=⨯⨯⨯=⋅⋅⋅=μμβ
风力对组件的作用力
()N 93.739cos 6.23.319.1K N K =⨯⨯=
桩身受力面积
2m 02.13.125.014.3πdh =⨯⨯==S
单根桩需提供的抗拔力(卵石抗拔系数λ= 0、6 )
KN T 44.736.002.1120uk =⨯⨯=
G p = 0、05 × 25 × 1、6 = 2、0 kN
KN N KN G T P 93.7>72.380.272.362/k uk ==+=+
桩基满足抗拔要求。

一，抗拔桩单桩承载力本工程为线性工程，底层起伏较大，桩基较多，桩长有10.00m ，15.00m ，20.00m 三种类型，本计算书各取一根桩进行计算。

桩长10m 1、设计资料1．1.单桩设计参数桩位置，节点TAI-31,桩号K3+808,轴向拉力设计值：N = 316.00 KN 桩身直径d = 0.600m 桩身长度l = 10.00m《建筑桩基技术规范》JGJ 94-2008 2、基桩抗拔力特征值 R tu =T u +G p =π*D*λi q si l i +G p= π*0.6*（25* 0.5 *3.37+80*0.7*1.5+100*0.7*2.13）+π*D ^2/4*L*(25-10)=518.5+42.39 =560.89KN桩长15m 1、设计资料1．1.单桩设计参数桩位置，节点TAI-1,桩号K0+018,轴向拉力设计值：N = 200.00 KN 桩身直径d = 0.600m 桩身长度l = 15.00m1.2.土层性能，钻孔编号CW-GL-001《建筑桩基技术规范》JGJ 94-2008 2、基桩抗拔力特征值 R tu =T u +G p =π*D*λi q si l i +G p= π*0.6*（0* 0.5 *4.58+4*0*2.5+25*0.5*0.7+26*0.6*2.1+35*0.6*5.2）+π*D^2/4*L*(25-10)= 145.5+63.6=347.5KN桩长20m1、设计资料1．1.单桩设计参数桩位置，节点TAI-13,桩号K1+456.1,轴向拉力设计值：N= 290.00 KN 桩身直径d = 0.600m桩身长度l = 20.00m1.2.土层性能《建筑桩基技术规范》JGJ 94-20082、基桩抗拔力特征值R=T u+G p=π*D* i q si l i+G ptu= π*0.6*（26*0.6*2.7+25*0.5*1.8+8*0.5*5.3+12*0.5*0.6+25*0.6*1.6+35*0.6*0.2）+π*D^2/4*L*(25-10)=221.6+84.8=306.38KN二，桩身强度计算书1、设计资料1.基本设计参数桩身受力形式：轴心抗拔桩轴向拉力最大设计值：N = 480.00 KN不考虑地震作用效应主筋：HRB400f y = 360 N/mm2E s = 2.0×105 N/mm2箍筋：HRB400钢筋类别：带肋钢筋桩身截面直径：D = 600.00 mm纵筋合力点至近边距离：a s = 35.00 mm混凝土：C35f tk = 2.20 N/mm2最大裂缝宽度限值：ωlim = 0.20 mm 2.设计依据《建筑桩基技术规范》JGJ 94-2008《混凝土结构设计规范（2015年修订版）》GB 50010--2010二、计算结果1.计算主筋截面面积根据《混凝土结构设计规范》式（6.2.22） N ≤ f y A s + f py A py因为不考虑预应力，所以式中f py 及A py 均为0 A s = N/ f y =480*103 /360=1333.33mm 2 2.主筋配置根据《建筑桩基技术规范》第4.1.1条第1款 最小配筋率 ρmin = 0.65%验算配筋率时，取 ρ =As/A=1333.3/282600=0.472% 根据《混凝土结构设计规范》第9.3.1条第1款 最大配筋率 ρmax = 5.000% 因为 ρmin ≤ ρ ≤ ρmax所以，主筋配筋率满足要求实配主筋：10D22，A s = 3801 mm 2 3.箍筋配置按构造配置箍筋 实配箍筋：150 4.计算ρteA ts = A s = 3801 mm 2A te =Πd 2/4=282743.34mm 2根据《混凝土结构设计规范》式（7.1.2-4） ρte = A ts / A te =3801/282743.34=1.34% 5.计算σsq根据《混凝土结构设计规范》式（7.1.4-1） σsq =Nq/ A ts =480*103/3801=126.28 6.计算ωmax根据《混凝土结构设计规范》第7.1.2条 αcr = 2.7ψ = 1.1 - 0.65f tkρte σsq=1.1-0.65*2.2/（1.34%*126.28）=0.25 c =as-d/2=70-22/2=59mm根据《混凝土结构设计规范》式（7.1.2-3）d eq=2200.1222===∑∑v d dv n d n iii i i mm 根据《混凝土结构设计规范》式（7.1.2-1）ωmax = αcr ψσsq E s (1.9c + 0.08d eqρte )= )%34.120*08.059*9.1(*10*0.228.126*25.0*70.25+= 0.0478 mm ≤ ωlim = 0.3000 mm最大裂缝宽度满足要求。

扩底抗拔桩试验分析与抗拔承载力
计算方法
扩底抗拔桩试验分析与抗拔承载力计算方法是一种用于测定桩基础抗拔承载力的技术，其中包括分析桩的抗拔变形特性并计算出抗拔承载力。

1. 扩底抗拔桩试验分析：扩底抗拔桩试验分析主要是通过测量桩在不同负荷水平下的抗拔变形特性，从而分析桩的抗拔承载力。

扩底抗拔桩试验分析主要分为三个步骤：
（1）确定桩头抗拔变形特性。

（2）确定桩身抗拔变形特性。

（3）确定桩根地基和桩体之间的抗拔变形特性。

2. 抗拔承载力计算方法：根据上述步骤获取的数据，可以计算出抗拔承载力。

具体的抗拔承载力计算方法如下：
（1）桩头抗拔承载力=桩头抗拔变形/桩径。

（2）桩身抗拔承载力=桩身抗拔变形/桩径。

（3）桩根抗拔承载力=桩根抗拔变形/桩径。

（4）抗拔承载力=桩头抗拔承载力+桩身抗拔承载力+桩根抗拔承载力。

单桩抗拔承载力特征值【原创版】目录1.单桩抗拔承载力特征值的定义2.影响单桩抗拔承载力特征值的因素3.单桩抗拔承载力特征值的计算方法4.举例说明单桩抗拔承载力特征值的计算过程5.单桩抗拔承载力特征值在工程中的应用正文一、单桩抗拔承载力特征值的定义单桩抗拔承载力特征值是指在外荷载作用下，能够保证地基土和桩本身的强度和稳定性，变形也在允许的范围内，从而保证结构在正常使用中能够承受的最大荷载。

这个值取决于土对桩的摩擦阻力、桩侧阻力以及桩端阻力等因素。

二、影响单桩抗拔承载力特征值的因素影响单桩抗拔承载力特征值的因素主要有以下几点：1.土的性质：包括土的类型、密度、黏性等，这些因素会影响到土对桩的摩擦阻力和桩侧阻力。

2.桩的性质：包括桩的材质、直径、长度等，这些因素会影响到桩的承载能力和桩端阻力。

3.桩身在地基土中的埋设深度：埋设深度不同，桩所受到的土压力和摩擦阻力也会不同，从而影响单桩抗拔承载力特征值。

4.设计参数：包括桩顶标高、桩侧阻力特征值、桩端阻力特征值等，这些参数会影响到单桩抗拔承载力特征值的计算结果。

三、单桩抗拔承载力特征值的计算方法单桩抗拔承载力特征值的计算方法主要依据《建筑地基基础技术规范》（DB21907—2005）中的相关规定。

具体计算过程如下：1.根据地质勘察报告确定桩在地基土中的埋设深度。

2.计算桩侧阻力特征值和桩端阻力特征值。

3.参照设计参数，如桩顶标高、桩侧阻力特征值、桩端阻力特征值等，计算单桩抗拔承载力特征值。

四、举例说明单桩抗拔承载力特征值的计算过程假设某桩直径为 1.00m，长度为 8.00m，设计 0.00m 为 30.60m，设计桩顶标高为 29.00m。

地质勘察报告显示，桩在地基土中的埋设深度为：杂填土 0.24m，粉质黏土 1.20m，含黏性土角砾 1.70m，强风化泥岩-14.86m，中风化泥岩 -28.02m。

参照《建筑地基基础技术规范》（DB21907—2005）中的相关规定，可以计算出单桩抗拔承载力特征值。
