模块三：液压传动技术基础课后练习答案学习单元一液压传动概述【思考与练习】思考1：液压传动和气动传动相比较优缺点是什么？参考答案：液压传动介质粘度大，压力损失大，不适合远距离传输，压缩空气粘度低，适合较远距离传输；液压油几乎不可压缩，传动更平稳，压缩空气可压缩，所以传动受负载变化影响更严重。

液压油具有自润滑功能，气压传动需要考虑润滑手段。

思考2：在液压系统的布管中为了防止能量损失过大需注意什么问题？参考答案：1流速在允许范围内，保证油液在管道中的流动为层流：2.尽量减少弯头数量；3.弯头尽量采用圆弧弯等。

思考3：国家新标准规定的液压油液牌号是在什么温度下的哪种粘度的平均值？参考答案：40°C时的液体运动粘度的平均值。

思考4：为什么在液压传动中对管道内油液的最大流速要加以限制？参考答案：液体在管道中的压力损失，与液体流速的平方成正比，流速过大，液体流态为紊流，压力损失急剧上升；所以要限制液体流速。

练习1：如图3-26所示为测压力损失的回路图，2根长短相同、直径不同的被测管道，分别安装在液压泵的出口，被测管道进口安装压力表P1,被测管道出口安装压力表P2,被测管道出口串联可调开口大小的手动图3-26测压力扳失回路图阀。

问：（1）直径粗的管道检测时与直径细的管道检测时，P1和P2两个压力表的指示值有何不同？为什么？（2）如果是两根直径相同、长度不同的被测管道，结果又如何？为什么？（3）手动阀如果完全关闭，P1和P2两个压力表的指示值会怎样变化？为什么？（4）对于同一根被测管道，手动阀全开和半开时，P1和P2两个压力表的指示值会怎样变化？为什么？（5）刚开机时，油箱温度为室温；设备启动一段时间后，达到平衡温度，假设为50℃,对于同一根被测管道，P1和P2两个压力表的指示值会怎样变化？为什么？（6）如果被测管道直径很小，P1和P2两个压力表的指示值的最大差值可能是多少？参考答案：下列答案是在液压泵的流量与被测管道直径相匹配的情况下得出的：（1）直径粗的管道检测时与直径细的管道比较，PI与P2的差值更小。

《液压传动》习题参考答案习题11.1 什么叫液压传动？液压传动系统由哪几部分组成？各组成部分的作用是什么？答：液压传动是以液体为工作介质，通过有压液体的流动进行能量转换、传递和控制的一种传动方式。

一个完整的液压传动系统由以下几部分组成：(l) 液压泵(动力元件)：是将原动机所输出的机械能转换成液体压力能的元件，其作用是向液压系统提供压力油，液压泵是液压系统的心脏。

(2) 执行元件：把液体压力能转换成机械能以驱动工作机构的元件，执行元件包括液压缸和液压马达。

(3) 控制元件：包括压力、方向、流量控制阀，是对系统中油液压力、流量、方向进行控制和调节的元件。

如换向阀15即属控制元件。

(4) 辅助元件：上述三个组成部分以外的其它元件，如管道、管接头、油箱、滤油器等为辅助元件。

1.2 液压传动与机械传动(以齿轮传动为例)、电传动比较有哪些优点？为什么有这些优点？答：液压传动与机械传动、电气传动相比有以下主要优点：(1) 在同等功率情况下，液压执行元件体积小、重量轻、结构紧凑。

例如同功率液压马达的重量约只有电动机的1/6左右。

(2) 液压传动的各种元件，可根据需要方便、灵活地来布置；(3) 液压装置工作比较平稳，由于重量轻，惯性小，反应快，液压装置易于实现快速启动、制动和频繁的换向；(4) 操纵控制方便，可实现大范围的无级调速(调速范围达2000：1)，它还可以在运行的过程中进行调速；(5) 一般采用矿物油为工作介质，相对运动面可自行润滑，使用寿命长；(6) 容易实现直线运动；(7) 既易于实现机器的自动化，又易于实现过载保护，当采用电液联合控制甚至计算机控制后，可实现大负载、高精度、远程自动控制。

(8) 液压元件实现了标准化、系列化、通用化，便于设计、制造和使用。

有以下主要缺点：(1) 液压传动不能保证严格的传动比，这是由于液压油的可压缩性和泄漏造成的。

(2) 工作性能易受温度变化的影响，因此不宜在很高或很低的温度条件下工作。

填空题：1.液压传动装置由、、、和五部分组成。

2. 一般的气源装置主要由空气压缩机、冷却器、储气罐、和等组成。

3. 液压控制阀按其用途来分可分为，，。

4. 液压泵按结构分、、三种，它们是利用的变化来进行工作的，所以称为。

5.由于实际的流体具有一定的黏性，所以在管道中会存在压力的损失，这种压力损失有那两种，。

6. 压力阀的共同特点是利用和相平衡的原理来进行工作的。

7.液体在管中流动时，存在和两种流动状态，液体的流动状态可用来判定。

8．三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的。

9. 在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为。

10.液压传动是以为工作介质进行能量传递的一种形式。

1.答案：动力元件，执行元件，控制元件，辅助元件，工作介质2.干燥器，空气过滤器3.方向控制阀，压力控制阀，流量控制阀4.齿轮泵，叶片泵，柱塞泵，密封容积，容积式泵5.沿程压力损失，局部压力损失6.液压力，平衡力7.层流，絮流，雷诺数8.中位机能9.压力冲击10.液体1.液压执行元件包括：液压缸和液压马达，它们都是将压力能转化成机械能的能量转换装置。

2.压力控制阀主要有溢流阀，减压阀，顺序阀，压力继电器等。

3. 液压传动是以液体作为工作介质来进行能量传递。

4.常用的液体粘度有三种，分别为：运动粘度，相对粘度，动力粘度。

5.液压油的品种很多，主要可分为：矿物油型液压油，难燃型液压液。

6.消除困油的方法是：在齿轮的两侧开卸荷槽。

7.压力取决于负载，速度取决于流量。

8.高速马达有：齿轮马达，叶片马达，轴向柱塞马达。

9.齿轮泵按结构形式可分为：外啮合，内啮合。

10.液压执行元件包括：液压缸和液压马达。

11. 液压泵是液压系统的动力元件，也是一种能量转换装置。

概述、液压泵和马达练习题一、填空题1、液压泵是一种能量转换装置，它将机械能转换为（液压能）是液压传动系统中的动力元件。

2、液压传动中所用的液压泵都是靠密封的工作容积发生变化而进行工作的，所以都属于（容积式泵）。

3、泵每转一弧度，由其几何尺寸计算而得到的排出液体的体积，称为（泵的排量）。

4、在不考虑泄漏的情况下，泵在单位时间内排出的液体体积称为泵的（理论流量）。

5、泵在额定压力和额定转速下输出的实际称为泵的（额定流量）。

6、液压系统中的压力取决于（负载），执行元件的运动速度取决于（流量）。

7、外啮合齿轮泵高压腔的压力油主要通过（轴向间隙）、（径向间隙）、（齿轮啮合线处的间隙）三条途径泄漏到低压腔。

8、液体在管道中存在两种流动状态，即（层流）和（紊流）。

液体的流动状态可用（雷诺数）来判断。

9、常用的粘度表示方法有三种，即（动力粘度或绝对粘度）、（运动粘度）、（相对粘度或条件粘度）。

10、连续性方程是（质量守恒）定律在流体力学中的一种具体表现形式；伯努利方程是（能量守恒）定律在流体力学中的一种具体表现形式。

二、单项选择题1.油液的密度是随哪些因素而变化的。

（C）A温度 B压力 C压力和温度2.某一系统的绝对压力大于大气压力，则其绝对压力为（C ）。

A大气压力减真空度 B大气压力加真空度 C表压力加大气压力。

3.当绝对压力小于大气压时，大气压力减绝对压力是（B ）。

A.相对压力B.真空度C.表压力4.液体的压力增加时液体的粘度（B ）。

A.不变B.增加C.降低5.对密闭容器内的液体施加压力后，压力的传递与（ C ）。

A.方向有关B.力和方向有关C.方向无关6.液压油（d）常常是液压系统发生故障的主要原因。

a、温升过高b、粘度太小c、粘度太大d、受到污染。

7. 我国生产的机械油和液压油采用40O C时的（ C ）其标号。

A.动力粘，PasB.思氏度O EC.运动粘度mm²sD.赛氏秒8. 运动速度（高）时宜采用粘度较低的液压油减少摩擦损失：工作压为（高）时宜采用粘度较高的液压油以减少泄漏。

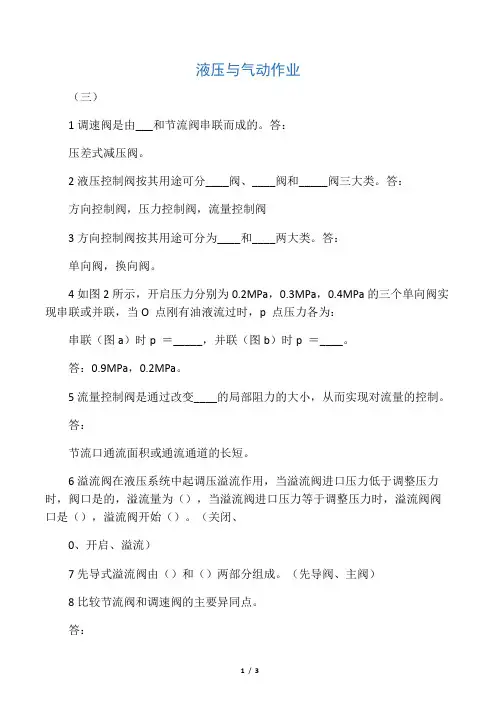

液压与气动作业（三）1调速阀是由___和节流阀串联而成的。

答：压差式减压阀。

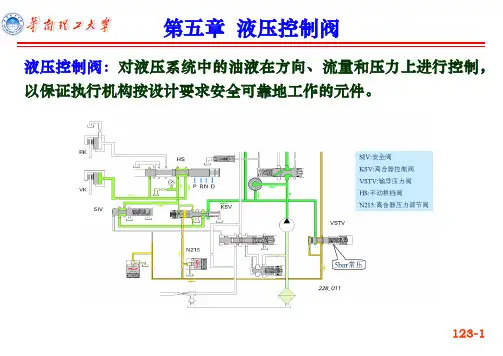

2液压控制阀按其用途可分____阀、____阀和_____阀三大类。

答：方向控制阀，压力控制阀，流量控制阀3方向控制阀按其用途可分为____和____两大类。

答：单向阀，换向阀。

4如图2所示，开启压力分别为0.2MPa，0.3MPa，0.4MPa的三个单向阀实现串联或并联，当O 点刚有油液流过时，p 点压力各为：串联（图a）时p ＝_____，并联（图b）时p ＝____。

答：0.9MPa，0.2MPa。

5流量控制阀是通过改变____的局部阻力的大小，从而实现对流量的控制。

答：节流口通流面积或通流通道的长短。

6溢流阀在液压系统中起调压溢流作用，当溢流阀进口压力低于调整压力时，阀口是的，溢流量为（），当溢流阀进口压力等于调整压力时，溢流阀阀口是（），溢流阀开始（）。

（关闭、0、开启、溢流）7先导式溢流阀由（）和（）两部分组成。

（先导阀、主阀）8比较节流阀和调速阀的主要异同点。

答：（1）结构方面：调速阀是由定差减压阀和节流阀组合而成，节流阀中没有定差减压阀。

（2）性能方面：a相同点：通过改变节流阀开口的大小都可以调节执行元件的速度。

b不同点：当节流阀的开口调定后，负载的变化对其流量稳定性的影响较大。

而调速阀，当其中节流阀的开口调定后，调速阀中的定差减压阀则自动补偿负载变化的影响，使节流阀前后的压差基本为一定值，基本消除了负载变化对流量的影响。

9先导式溢流阀的远程控制油口分别接入油箱或另一远程调压阀时，会出现什么现象？答：（1）先导式溢流阀阀体上有一远程控制口k，当将此口通过二位二通阀接通油箱时，阀芯上腔的压力接近于零，此时主阀芯在很小的压力作用下即可向上移动，且阀口开得最大，泵输出的液压油在很低的压力下通过阀口流回油箱，起卸荷作用。

（2）如果将阀口接到另一个远程控制调压阀上，使打开远程控制调压阀的压力小于打开溢流阀先导阀的压力，则主阀芯上腔压力就由远程控制阀来决定，就可实现对系统的远程调压控制。

第一章习题答案1-1 填空题1.液压传动是以（液体）为传动介质，利用液体的（压力能）来实现运动和动力传递的一种传动方式。

2.液压传动必须在（密闭的容器内）进行，依靠液体的（压力）来传递动力，依靠（流量）来传递运动。

3.液压传动系统山（动力元件）、（执行元件）、（控制元件）、（辅助元件）和（工作介质）五部分组成。

4.在液压传动中，液压泵是（动力）元件，它将输入的（机械）能转换成（压力）能，向系统提供动力。

5. 在液压传动中，液压缸是（执行）元件，它将输入的（压力）能转换成（机械）能。

6.各种控制阀用以控制液压系统所需要的（油液压力）、（油液流量）和（油液流动方向），以保证执行元件实现各种不同的工作要求。

7.液压元件的图形符号只表示元件的（功能），不表示元件（结构）和（参数），以及连接口的实际位置和元件的（空间安装位置和传动过程）。

8.液压元件的图形符号在系统中均以元件的（常态位）表示。

1-2 判断题1.液压传动不易获得很大的力和转矩。

(X)2.液压传动装置工作平稳，能方便地实现无级调速，但不能快速起动、制动和频繁换向。

(X)3.液压传动与机械、电气传动相配合时，易实现较复杂的自动工作循环。

(✓)4.液压传动系统适宜在传动比要求严格的场合采用。

(X)第二章习题答案2-1 填空题1.液体受压力作用发生体积变化的性质称为液体的（可压缩性），可用（体积压缩系数）或（体积弹性模量）表示，体积压缩系数越大，液体的可压缩性越（大）；体积弹性模量越大，液体的可压缩性越（小）。

在液压传动中一般可认为液体是（不可压缩的）。

2.油液粘性用（粘度）表示；有（动力粘度）、（运动粘度）、（相对粘度）三种表示方法；计量单位m2/s是表示（运动）粘度的单位；l m2/s = (10心厘斯。

3.某一种牌号为L-HL22的普通液压油在40。

C时（运动）粘度的中心值为22厘斯(mm2/s)。

4.选择液压油时，主要考虑油的（粘度）。

（选项：成分、密度、粘度、可压缩性）5.当液压系统的工作压力高，环境温度高或运动速度较慢时，为了减少泄漏，宜选用粘度较（高）的液压油。

液压传动与控制习题及答案液压传动与控制习题及答案液压传动与控制是机械工程中重要的一部分，它在各个领域都有广泛的应用。

为了更好地理解和掌握液压传动与控制的原理和技术，下面将给出一些习题及其答案，供大家参考和学习。

1. 什么是液压传动？它的工作原理是什么？液压传动是利用液体作为传动介质，通过液体的压力来传递力和能量的一种传动方式。

液压传动的工作原理是根据帕斯卡定律，当液体在容器中受到外力时，液体会均匀地传递这个力，从而实现力的传递和放大。

2. 液压传动有哪些优点？液压传动具有以下几个优点：- 传动平稳：液体的压力传递是均匀的，能够实现平稳的传动。

- 传动效率高：液压传动的效率通常可以达到90%以上。

- 传动力矩大：由于液体的不可压缩性，液压传动可以实现较大的传动力矩。

- 传动速度可调：通过调节液压系统中的流量阀，可以实现传动速度的调节。

- 传动距离远：液体可以通过管道传输，因此液压传动的传动距离可以很远。

3. 什么是液压控制？它的作用是什么？液压控制是指通过控制液压系统中的元件，实现对液压传动的控制。

液压控制的作用是根据需要调节液压系统中的压力、流量和方向，从而实现对液压传动的控制和调节。

4. 液压系统中常用的元件有哪些？液压系统中常用的元件包括：- 液压泵：用于产生液体流动的动力。

- 液压缸：利用液体的压力来产生直线运动的元件。

- 液压阀：用于调节液压系统中的压力、流量和方向的元件。

- 油箱：用于储存液体和冷却液压系统的元件。

- 油管：用于传输液体的管道。

5. 液压系统中常见的故障有哪些？如何排除这些故障？液压系统中常见的故障包括：- 液压泵无法启动：可能是电源故障或泵本身故障。

可以检查电源和泵的连接情况，并进行维修或更换泵。

- 液压缸无法运动：可能是液压缸密封件损坏或液压阀故障。

可以检查液压缸的密封件，并进行维修或更换液压阀。

- 液压系统压力不稳定：可能是液压泵或液压阀故障。

可以检查液压泵和液压阀的工作情况，并进行维修或更换。

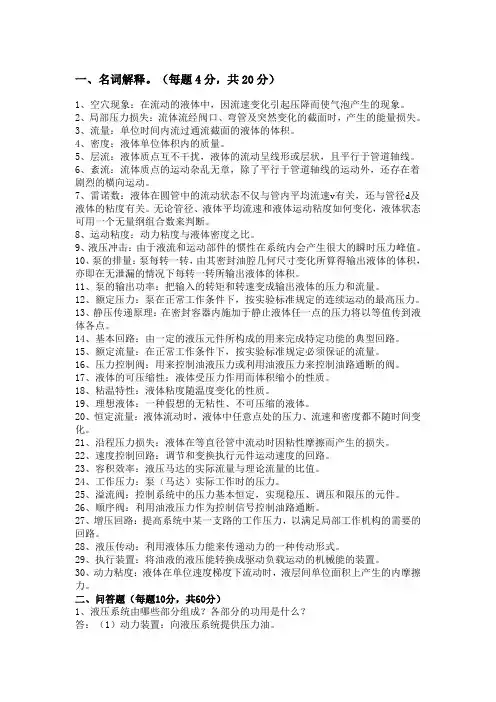

一、名词解释。

（每题4分，共20分）1、空穴现象：在流动的液体中，因流速变化引起压降而使气泡产生的现象。

2、局部压力损失：流体流经阀口、弯管及突然变化的截面时，产生的能量损失。

3、流量：单位时间内流过通流截面的液体的体积。

4、密度：液体单位体积内的质量。

5、层流：液体质点互不干扰，液体的流动呈线形或层状，且平行于管道轴线。

6、紊流：流体质点的运动杂乱无章，除了平行于管道轴线的运动外，还存在着剧烈的横向运动。

7、雷诺数：液体在圆管中的流动状态不仅与管内平均流速v有关，还与管径d及液体的粘度有关。

无论管径、液体平均流速和液体运动粘度如何变化，液体状态可用一个无量纲组合数来判断。

8、运动粘度：动力粘度与液体密度之比。

9、液压冲击：由于液流和运动部件的惯性在系统内会产生很大的瞬时压力峰值。

10、泵的排量：泵每转一转，由其密封油腔几何尺寸变化所算得输出液体的体积，亦即在无泄漏的情况下每转一转所输出液体的体积。

11、泵的输出功率：把输入的转矩和转速变成输出液体的压力和流量。

12、额定压力：泵在正常工作条件下，按实验标准规定的连续运动的最高压力。

13、静压传递原理：在密封容器内施加于静止液体任一点的压力将以等值传到液体各点。

14、基本回路：由一定的液压元件所构成的用来完成特定功能的典型回路。

15、额定流量：在正常工作条件下，按实验标准规定必须保证的流量。

16、压力控制阀：用来控制油液压力或利用油液压力来控制油路通断的阀。

17、液体的可压缩性：液体受压力作用而体积缩小的性质。

18、粘温特性：液体粘度随温度变化的性质。

19、理想液体：一种假想的无粘性、不可压缩的液体。

20、恒定流量：液体流动时，液体中任意点处的压力、流速和密度都不随时间变化。

21、沿程压力损失：液体在等直径管中流动时因粘性摩擦而产生的损失。

22、速度控制回路：调节和变换执行元件运动速度的回路。

23、容积效率：液压马达的实际流量与理论流量的比值。

24、工作压力：泵（马达）实际工作时的压力。

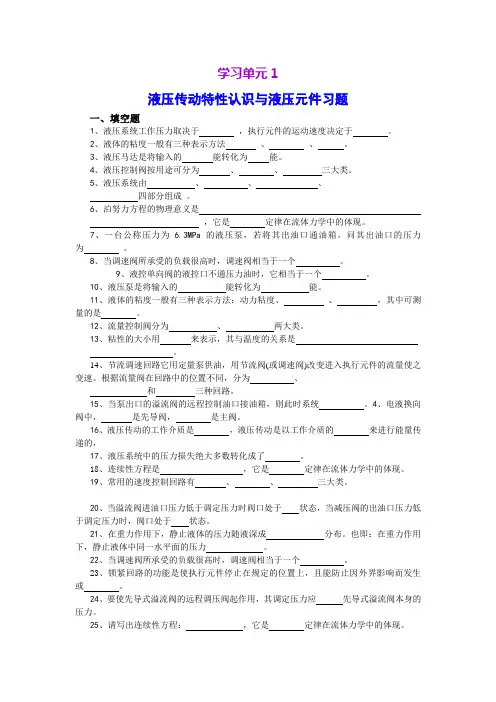

学习单元1液压传动特性认识与液压元件习题一、填空题1、液压系统工作压力取决于，执行元件的运动速度决定于。

2、液体的粘度一般有三种表示方法、、。

3、液压马达是将输入的能转化为能。

4、液压控制阀按用途可分为、、三大类。

5、液压系统由、、、四部分组成。

6、泊努力方程的物理意义是，它是定律在流体力学中的体现。

7、一台公称压力为 6.3MPa的液压泵，若将其出油口通油箱，问其出油口的压力为。

8、当调速阀所承受的负载很高时，调速阀相当于一个。

9、液控单向阀的液控口不通压力油时，它相当于一个。

10、液压泵是将输入的能转化为能。

11、液体的粘度一般有三种表示方法：动力粘度、、，其中可测量的是。

12、流量控制阀分为、两大类。

13、粘性的大小用来表示，其与温度的关系是。

14、节流调速回路它用定量泵供油，用节流阀(或调速阀)改变进入执行元件的流量使之变速。

根据流量阀在回路中的位置不同，分为、和三种回路。

15、当泵出口的溢流阀的远程控制油口接油箱，则此时系统。

4、电液换向阀中，是先导阀，是主阀。

16、液压传动的工作介质是，液压传动是以工作介质的来进行能量传递的，17、液压系统中的压力损失绝大多数转化成了。

18、连续性方程是，它是定律在流体力学中的体现。

19、常用的速度控制回路有、、三大类。

20、当溢流阀进油口压力低于调定压力时阀口处于状态，当减压阀的出油口压力低于调定压力时，阀口处于状态。

21、在重力作用下，静止液体的压力随液深成分布。

也即：在重力作用下，静止液体中同一水平面的压力。

22、当调速阀所承受的负载很高时，调速阀相当于一个。

23、锁紧回路的功能是使执行元件停止在规定的位置上，且能防止因外界影响而发生或。

24、要使先导式溢流阀的远程调压阀起作用，其调定压力应先导式溢流阀本身的压力。

25、请写出连续性方程：，它是定律在流体力学中的体现。

26、差动连接时，有杆腔的压力与无杆腔的压力相比谁大？答27、液体在流动时的压力损失有两种，。

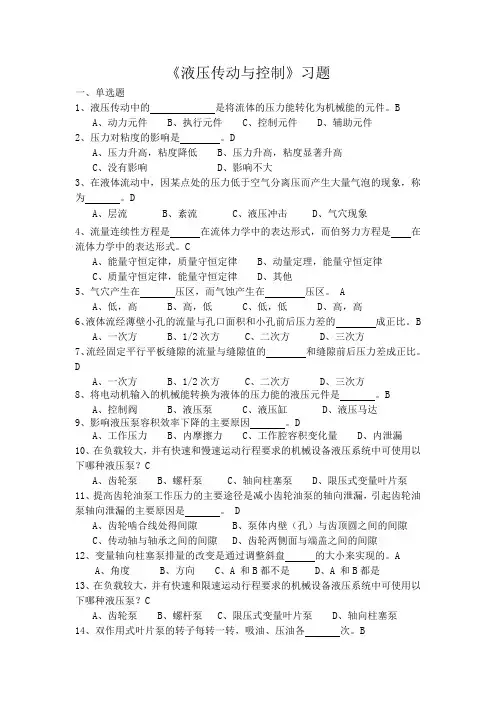

《液压传动与控制》习题一、单选题1、液压传动中的是将流体的压力能转化为机械能的元件。

BA、动力元件B、执行元件C、控制元件D、辅助元件2、压力对粘度的影响是。

DA、压力升高，粘度降低B、压力升高，粘度显著升高C、没有影响D、影响不大3、在液体流动中，因某点处的压力低于空气分离压而产生大量气泡的现象，称为。

DA、层流B、紊流C、液压冲击D、气穴现象4、流量连续性方程是在流体力学中的表达形式，而伯努力方程是在流体力学中的表达形式。

CA、能量守恒定律，质量守恒定律B、动量定理，能量守恒定律C、质量守恒定律，能量守恒定律D、其他5、气穴产生在压区，而气蚀产生在压区。

AA、低，高B、高，低C、低，低D、高，高6、液体流经薄壁小孔的流量与孔口面积和小孔前后压力差的成正比。

BA、一次方B、1/2次方C、二次方D、三次方7、流经固定平行平板缝隙的流量与缝隙值的和缝隙前后压力差成正比。

DA、一次方B、1/2次方C、二次方D、三次方8、将电动机输入的机械能转换为液体的压力能的液压元件是。

BA、控制阀B、液压泵C、液压缸D、液压马达9、影响液压泵容积效率下降的主要原因。

DA、工作压力B、内摩擦力C、工作腔容积变化量D、内泄漏10、在负载较大，并有快速和慢速运动行程要求的机械设备液压系统中可使用以下哪种液压泵？CA、齿轮泵B、螺杆泵C、轴向柱塞泵D、限压式变量叶片泵11、提高齿轮油泵工作压力的主要途径是减小齿轮油泵的轴向泄漏，引起齿轮油泵轴向泄漏的主要原因是。

DA、齿轮啮合线处得间隙B、泵体内壁（孔）与齿顶圆之间的间隙C、传动轴与轴承之间的间隙D、齿轮两侧面与端盖之间的间隙12、变量轴向柱塞泵排量的改变是通过调整斜盘的大小来实现的。

AA、角度B、方向C、A 和B都不是D、A 和B都是13、在负载较大，并有快速和限速运动行程要求的机械设备液压系统中可使用以下哪种液压泵？CA、齿轮泵B、螺杆泵C、限压式变量叶片泵D、轴向柱塞泵14、双作用式叶片泵的转子每转一转，吸油、压油各次。

课程名称（液压与气压传动）一．填空题（每空1分，共 23 分）1. 1.液压传动系统中油箱的作用有、和四种。

2．液压阀按机能分类可以分为、和三大类。

3．电液换向阀是以作为先导阀，作为主阀来调控液流的。

4．蓄能器的主要功用有、和。

5．节流调速回路可分为调速回路、调速回路调速回路。

6．泵—马达式容积调速回路有、及三种组合方式。

7．实现快速运动回路的方法有、和三种。

8. 液体作层流流动时力起主要作用，液体作紊流流动时力起主要作用。

二．判断正误并改错（每题9分，共 27 分）1．1．解释什么是流线和迹线，并比较它们的相同点和不同点。

2．3．列写气体多变过程状态方程，并说明多变指数n取为何值时，得到何种理想气体状态方程。

三．试将图示液压系统图中的动作循环表填写完整。

(20分)12=50mm,1 =30mm,2 =50mm 延程阻力损失系数 λ1=0.04和λ2=0.03，并联管路中的流量和总压力损失等于多少？ 油液的密度=900㎏/m 3(12分)五．图为定量泵和定量马达系统。

泵输出压力p p=100×105p a,排量V p=10mL/r ,转速n p=1450r/min,机械效率ηmp=0.8,容积效率ηvp=0.8 ；马达排量 V m=10 mL/r ,机械效率ηmM=0.8, 容积效率ηvM=0.8,泵出口和马达进口间管道压力损失为5×105p a,其他损失不计，试求：1）1）泵的驱动功率；2）2）泵的输出功率；3）3）马达输出转速、转矩和功率。

（18分）参考答案一．填空题（每空1分，共 23 分）1.储存油液、散热、逸出混在油液中的气体、沉淀污物杂质2.方向控制阀、流量控制阀、压力控制阀3.电磁阀、液动阀4.在短时间内供应大量压力油液、维持系统压力、减小液压冲击和压力脉动5.进口节流调速回路、出口节流调速回路和旁路节流调速回路6.定量泵—变量马达、变量泵—定量马达、变量泵—变量马达7.差动连接、双泵供油回路、增速缸快速运动回路8. 粘性力、惯性力二．简答题（每题9分，共 27 分）2．1．迹线是流动液体的某一质点在某一时间间隔内在空间的运动轨迹。

液压传动与气动技术(第三版)习题册参考答案第一篇㊀液压传动模块一液压传动系统的认知任务1认知液压传动工作原理一㊁填空题1.液体能量控制2.工作油腔滑动密封3.小大4.油液液压缓冲5.泄漏传动比6.较大不宜7.爬行振动噪声二㊁选择题1.A2.B3.A三㊁判断题1.ˑ2.ˑ3.ɿ4.ɿ5.ˑ6.ɿ7.ɿ8.ɿ四㊁思考题1.什么是帕斯卡原理?答:帕斯卡原理:在密闭容器内,施加于静止液体上的压力(单位面积上承受的力)将以等值同时传到各点㊂这就是静压传递原理或称帕斯卡原理㊂2.什么是液压传动?简述其工作原理㊂答:(液压传动是利用液体作为工作介质来进行能量传递的一种传动方式㊂液压传动的工作原理是以油液为工作介质,依靠密封容积的变化来传递运动,依靠油液内部的压力传递动力㊂)3.简述液压传动的优点㊂答:(1)传动平稳(2)质量轻体积小(3)承载能力大(4)容易实现无级调速(5)易于实现过载保护(6)液压元件能够自动润滑(7)容易实现复杂动作(8)简化机构(9)便于实现自动化(10)便于实现 三化任务2认知液压传动系统组成一㊁填空题1.动力部分执行部分控制部分辅助部分2.压力㊁流量㊁流动方向3.储油㊁过滤㊁测量㊁密封4.结构示意图图形符号图5.机械能压力能(液压能)6.液压马达压力能机械能7.调定压力油箱定值8.功能操作(控制)方法9.工作位置油流的通道10.静止状态零位二㊁选择题1.A2.A3.C4.B5.B三㊁判断题1.ɿ2.ˑ3.ɿ4.ˑ5.ɿ6.ˑ7.ˑ8.ɿ四㊁思考题1.通过液压传动系统的组成㊂答:1.动力部分2.执行部分3.控制部分4.辅助部分2.简述液压叉车前叉液压传动系统的组成部分㊁元件及其作用㊂答:组成部分㊀㊀元件㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀作用动力部分液压泵向液压传动系统供给压力油执行部分液压缸输出运动,带动前叉上㊁下运动控制部分溢流阀㊁节流阀和换向阀控制液压传动系统工作时压力㊁前叉的运动方向和速度辅助部分网式过滤器㊁油箱及油管过滤清洁液压油,输送液压油,蓄存液压油3.液压油的主要性能指标及选用原则㊂答:主要性能指标:(1)黏性(2)黏度指数(3)闪点选用原则:(1)根据液压压系统的工作压力选择(2)根据工作环境选择(3)根据工作速度选择模块二动力元件与执行元件的维修任务1折弯机液压泵的维修一㊁填空题1.机械能液压能能量转换2.齿轮泵柱塞泵叶片泵3.外啮合齿轮泵内啮合齿轮泵4.泵体两端盖齿轮的各个齿间吸油腔压油腔5.密封容积配流装置大气6.定量变量定量7.单作用双作用8.转子定子叶片9.渐开线摆线10.减小小于11.柱塞往复运动径向柱塞泵轴向柱塞泵12.一次压油13.直轴斜轴二㊁选择题1.B2.A3.B4.A5.C6.C7.A8.A9.C10.B11.A 12.B13.C14.C15.B三㊁判断题1.ɿ2.ˑ3.ɿ4.ɿ5.ɿ6.ˑ7.ˑ8.ɿ9.ɿ10.ˑ11.ˑ12.ɿ13.ɿ四㊁思考题1.简述齿轮泵常见故障以及其产生原因㊂答:齿轮泵常见故障主要包括不打油或输油量不足及压力提不高㊁噪声严重及压力波动厉害㊁液压泵旋转不灵活或咬死㊂不打油或输油量不足及压力提不高原因:1)电动机的转向错误;2)吸入管道或过滤器堵塞;3)轴向间隙或径向间隙过大;4)各连接处泄漏而引入空气混入;5)油液黏度太大或油液温升太高㊂噪声严重及压力波动厉害:1)吸入管道及滤油器部分堵塞或入口滤油器容积小;2)从吸油管或轴密封处吸入空气,或者油中有气泡;3)泵和联轴器不同心或擦伤;4)齿轮本身的精度不高;5)齿轮油泵骨架式油封损坏或装装轴时骨架油封内弹簧脱落㊂液压泵旋转不灵活或咬死:1)轴向间隙或径向间隙过;2)装配不良,盖板与轴同心度不好,长轴弹簧紧固脚太长,滚针套质量太差;3)泵和联轴器同轴度不好;4)油液中的杂质被吸入泵体㊂2.试比较单作用叶片泵与双作用叶片泵结构和工作原理的异同㊂答:单作用叶片泵:转子每回转一周,每个密封容积完成一次吸油和排油;转子单向承受油腔油压作用,径向压力不平衡,输出油量可改变,只需改变转子中与定子中心偏心距㊂双作用叶片泵:泵转子每回转一周,每个密封容积完成两次吸油和压油,泵有两个对称设置的吸油和压油区,作用在转子上的液压力互相平衡,转子与定子同轴㊂3.简述外啮合齿轮泵的应用场合答:外啮合齿轮泵输出的流量较均匀,构造简单,工作可靠,维护方便,一般具有输送流量小和输出压力高的特点㊂通常齿轮泵用输送黏性较大的液体,不易输送黏度较的液体及含有杂质的液体(严重影响齿轮泵的寿命)㊂任务2压力机动力油缸的检修一㊁填空题1.液压能㊁机械能㊁往复直线运动2.双作用单出杆液压缸双作用双出杆液压缸3.活塞杆活塞缸体4.有杆腔无杆腔5.推力运行特性速度6.大慢7.差单出杆液压缸8.活塞和活塞杆密封装置缓冲装置9.缸盖缓冲装置10.长小11.结构简单较长12.两个柱塞缸一套齿条传动装置二㊁选择题1.B2.C3.A4.A5.C6.B7.B8.B9.A10.A11.C三㊁判断题1.ɿ2.ˑ3.ˑ4.ˑ5.ˑ6.ɿ7.ˑ8.ɿ9.ɿ10.ɿ11.ɿ四㊁思考题1.什么是液压执行元件?有哪些类型?用途如何?答:在液压系统中,将液体的液压能转换为机械能的能量转换装置叫做液压执行元件㊂F2=0.3(N)F1=0.6(N)2)v1=q/A1=2ˑ104/0.008=0.025m2/sv2=q2/A1=v1A2/A1=0.025ˑ0.005/0.008=0.016m2/s3)pA1=F1+P0A20.8=F1+0.625F2F1=F2=0.49(N)4)pA1=F1+P0A20.8=0+0.625F2F2=0.28(N)答:略2.某一系统工作阻力F阻=30KN,工作压力p=4ˑ106Pa,试确定双活塞杆液压缸的活塞直径D和活塞杆直径d㊂(取d=0.7D)解:π[D2-(0.7D)2]4=Fp=30000 4ˑ106D=30000ˑ40.51ˑπˑ4ˑ106=0.1(m)d=0.7D=0.07(m)答:略模块三　方向控制阀任务1㊀平面磨床工作台制换向控制回路设计一㊁填空题1.阀芯与阀体相对位置㊀油液流动方向㊀油路2.四㊀三3.中位机能4.通断㊁变向㊁停止(包括锁紧)换向5.手动式㊀机动式㊀电磁式㊀液动式㊀电液动式㊀气动式6.滑阀机能7.滑阀式㊀转阀式㊀球阀式8.方框㊀接通状态二㊁选择题1.A㊀2.A㊀3.C㊀4.A㊀5.C三㊁判断题1.ɿ㊀2.ɿ㊀3.ˑ㊀4.ɿ㊀5.ˑ㊀6.ɿ㊀7.ɿ㊀8.ˑ四㊁思考题1.答:1)按阀的结构形式有:滑阀式㊁转阀式㊁球阀式㊁锥阀式㊂2)按阀的操纵方式有:手动式㊁机动式㊁电磁式㊁液动式㊁电液动式㊁气动式㊂3)按阀的工作位置数和控制的通道数有:二位二通阀㊁二位三通阀㊁二位四通阀㊁三位四通阀㊁三位五通阀等㊂2.答:1)当系统有卸荷要求时:应选用中位时油口P与T相互连通的形式,如H㊁K㊁M型㊂2)当系统有保压要求时:应选用中位时油口P口封闭的形式,如O㊁Y型等㊂3)当对执行元件换向精度要求较高时:应选用中位时油口A与B被封闭的形式,如O㊁M型㊂4)当对执行元件换向平稳性要求较高时:应选用中位时油口A㊁B与T口相互连通的形式,如H㊁Y㊁X型㊂5)当对执行元件起动平稳性要求较高时:应选用中位时油口A与B均不与T连通的形式,如O㊁C㊁P型㊂任务2㊀液压吊车锁紧控制回路设计一㊁填空题1.钢球式㊁锥阀式2.0.035~0.05㊁0.2~0.63.二通开关阀㊁保压阀4.普通㊀液控5.直通式㊀直角式二㊁判断题1.ɿ㊀2.ˑ㊀3.ˑ㊀4.ɿ㊀5.ˑ㊀6.ɿ㊀7.ɿ三㊁思考题1.答:安装在液压泵出口,防止系统压力突然升高而损坏液压泵㊂防止系统中的油液在泵停机时倒流回油箱;安装在回油路中作为背压阀;与其它阀组合成单向控制阀㊂2.答:对单向阀的主要性能要求是:油液向一个方向通过时压力损失要小;反向不通时密封性要好;动作灵敏,工作时无撞击和噪声㊂3.答:1)保持压力㊂2)用于液压缸的 支承 ㊂3)实现液压缸的锁紧㊂4)实现大流量排油㊂5)作为充油阀使用㊂6)组合成换向阀㊂模块四　压力控制阀任务1㊀半自动车床夹紧回路设计一㊁填空题1.油液压力㊀弹簧力2.直动式㊀先导式3.定值㊀定比㊀定差4.溢流稳压㊀限压保护㊀卸荷㊀远程调压㊀背压作用5.先导阀㊁主阀6.单级调压回路㊀远程调压回路㊀多级调压回路7.0.5㊀0.58.增压缸㊀增压器二㊁选择题1.B㊀2.C㊀3.C㊀4.C㊀5.B㊀6.C㊀7.A㊀8.B三㊁判断题1.ɿ㊀2.ɿ㊀3.ɿ㊀4.ˑ㊀5.ˑ㊀6.ɿ㊀7.ɿ㊀8.ˑ㊀9.ɿ㊀10.ɿ四㊁思考题1.答:当外负载趋于无穷大时,液压泵输出的全部流量,通过溢流阀溢回油箱㊂当二位二通阀断电时,因溢流阀外控口被堵死,泵出口压力决定于p1,即p1=5MPa㊂当二位二通阀通电时,溢流阀外控口被接通,泵出口压力决定于远程调压阀的最小调整压力,即p3=2MPa㊂2.答:当负载趋于无穷大时,泵输出的流量通过溢流阀回油箱㊂由于三个溢流阀串联在一起,各溢流阀进㊁出油口一一接通,所以泵的出口压力是三个溢流阀的调整压力之和㊂即p=p1+p2+p3=5MPa+3MPa+2MPa=10MPa3.答:YA断电,负载压力无穷大时的系统压力,此时先导式溢流阀外控口被堵死,当系统压力达到溢流阀的调整压力时,溢流阀进行溢流,所以无论负载多么大,系统压力都是溢流阀的调整压力,即系统压力为5MPa㊂YA断电,负载压力为3MPa时的系统压力由于没有达到溢流阀的调整压力5MPa,故溢流阀不溢流,则系统压力仍为3MPa㊂YA通电,负载压力为3MPa时的系统压力此时溢流阀外控口与油箱相通,泵在零压下卸荷,系统压力为零,因此系统压力不能达到负载压力的需要,执行元件不运动㊂任务2㊀切割装置回路设计一㊁填空题1.定压减压阀㊀定差减压阀㊀定比减压阀2.压力㊀接通㊀切断3.直控㊀液控4.液压缸(执行元件)㊀行程控制5.支路㊀串接6.压力㊀电二㊁选择题1.B㊀2.A㊀3.B㊀4.A㊀5.C三㊁判断题1.ɿ㊀2.ɿ㊀3.ɿ㊀4.ɿ㊀5.ˑ㊀6.ɿ㊀7.ɿ㊀8.ˑ㊀9.ɿ四㊁思考题1.答:荷回路的功用是指在液压泵驱动电动机不频繁启闭的情况下,使液压泵在功率输出接近于零的情况下运转,以减少功率损耗,降低系统发热,延长泵和电动机的寿命㊂因为液压泵的输出功率为其流量和压力的乘积,因而,两者任一近似为零,功率损耗即近似为零㊂3.进油路㊀回油路㊀旁油路4.同步阀㊀分流阀㊀集流阀㊀分流集流阀5.节流阀㊀调速阀㊀分流阀6.平衡㊀较小7.压力差㊀不稳定二㊁选择题1.C㊀2.B㊀3.A㊀4.A㊀5.C㊀6.C㊀7.B三㊁判断题1.ˑ㊀2.ˑ㊀3.ˑ㊀4.ˑ㊀5.ˑ㊀6.ɿ㊀7.ˑ㊀8.ɿ㊀9.ˑ㊀10.ɿ四㊁思考题1.答:(1)活塞运动速度v与节流阀的通流面积A成正比,即通流面积越大,则活塞运动速度越高㊂(2)由于油液经节流阀后才进入液压缸,故油温高㊁泄漏大;又由于没有背压,所以运动平稳性差㊂(3)因为液压缸的进油面积大,当通过节流阀的流量为最小稳定流量时,可使执行元件获得较低的运动速度,所以调速围大㊂(4)因启动时进入液压缸的流量受到节流阀的控制,故可减少启动时冲击㊂(5)液压泵在恒压恒流量下工作,输出功率不随执行元件的负载和速度的变化而变化,多余的油液经溢流阀流回油箱,造成功率浪费,故效率低㊂2.答:(1)因节流阀串联在回油路上,油液经节流阀流回油箱,可减少系统发热和泄漏,而节流阀又起背压作用,故运动平稳性较好㊂同时还具有承受负值负载的能力㊂(2)与进油路节流调速回路一样,也是将多余油液由溢流阀溢走,造成功率损失,故效率低㊂(3)停止后的启动冲击较大㊂任务2㊀半自动车床进给速度控制一㊁填空题1.串联减压式调速阀㊁溢流节流阀㊁普通调速阀㊁温度补偿调速阀2.定差减压阀㊁节流阀3.并联㊀定差溢流阀㊀并联4.相对较高㊀进油路节流5.平稳㊀前冲6.调速阀㊀能量损失㊀发热7.高压㊁小流量㊀低压㊁大流量二㊁判断题1.ɿ㊀2.ɿ㊀3.ˑ㊀4.ɿ㊀5.ˑ㊀6.ɿ㊀7.ˑ㊀8.ˑ㊀9.ɿ㊀10.ɿ三㊁思考题1.答:节流阀口不变时,当调速阀出口压力增加后,减压阀的开口减小,减少节流阀的进出流量,当调速阀的出口压力减小后,减压阀的开口渐渐变大,使得节流阀的进流量减模块六　液压系统分析与维护任务1㊀YA32-200型四柱万能液压机液压系统分析思考题1㊁答:(1)了解液压设备对液压系统的动作要求㊂(2)逐步浏览整个系统,了解系统(回路)由哪些元件组成,再以各个执行元件为中心,将系统分成若干个子系统㊂(3)对每一执行元件及其有关连的阀件等组成的子系统进行分析,并了解此子系统包含哪些基本回路㊂然后再根椐此执行元件的动作要求,参照电磁线圈的动作顺序表读懂此子系统㊂(4)根据液压没备中各执行元件间互锁㊁同步㊁防干扰等要求,分析各子系统之间的关系,并进一步读懂系统中是如何实现这些要求的㊂(5)全面读懂整个系统后,最后归纳总结整个系统有哪些特点㊂2.答:1)液压基本回路的确定是否符合主机的动作要求㊂2)各主油路之间㊁主油路与控制油路之间有无矛盾和干涉现象㊂3)液压元件的代用㊁变换和合并是否合理㊁可行㊂4)液压系统性能的改进方向㊂3.答:(1)有关液压元件的名称:1 变量泵(液压泵)2 液控换向阀3 液压缸4 电磁换向阀5 行程阀6 单向阀7 液控顺序阀8 单向阀滑台作快进时的运作过程和油路情况㊂当按下启动按钮,换向阀的电磁铁YA1通电,阀的左位接入系统,液控换向阀在控制压力油作用下,其左位也接入系统工作㊂因快进时系统压力较低,液控顺序未打开㊂这时的油路情况是:进油路:变量泵1ң阀8ң阀2左位ң阀5下位ң液压缸3左腔;回油路:液压缸3右腔ң阀2左位ң阀6ң阀5下位ң液压缸3左腔㊂这时,液压缸3左右两腔都通压力油,形成差动连接回路,滑台此时的负载较小,所以系统压力较低变量泵输出流量大,滑台向左快速前进㊂4.如图所示为某大型压力机的液压系统图,试对该系统进行分析并加以改进㊂答:(读者自行分析)任务2㊀SZ-250型塑料注射成型机液压系统分析与维护思考题1.(1)3 二位二通电磁换向阀,主油管快进和工进的换接㊂4 二位二通电磁换向阀,起卸荷作用㊂7 精滤油器,进一点过滤,确保调速阀工作可靠㊂10 压力继电器,在油压力降低到接近零时,发出一个电讯号,指挥下一步动作㊂(2)1YA2YA3YA4YA 快进+-++工进+--+快退-+-+停止----(3)进油路:滤油器6ң油泵1ң换向阀2ң油缸左腔回油路:右缸右腔ң换向阀ң精滤油器7ң调速阀8ң油箱2.(1)去掉阀7和去掉阀3(阀6作为背压阀不应去掉)(2)组成液压系统的基本回路:换向回路㊁调压回路㊁卸载回路㊁进油节流调速回路㊁速度换接回路3.1YA2YA3YA4YA 机械手原位+---手臂下降--+-手指夹紧-++-手臂上升-+--手腕逆转-+-+手臂下降-+++手指松开--++手臂下升---+手腕顺转----卸荷+---第二篇㊀气动技术模块七气动传动系统的认知任务1气动传动系统组成的认知一㊁填空题1.气动技术工作介质信号传递2.气源装置气动控制元件辅助元件3.压缩空气机械装置4.机械方式电气方式液压方式气动方式5.执行元件控制元件辅助元件6.压力机械气缸气动马达7.结构简单密封可靠易燃易爆8.直动式先导式9.压缩空气直线运动旋转运动摆动10.速度时间顺序行程二㊁选择题1.A2.C3.C三㊁判断题1.ˑ2.ɿ3.ˑ4.ɿ5.ˑ6.ɿ四㊁思考题1.简述气动技术的特点㊂答:1.工作介质是压缩空气,空气到处都有,用量不受限制,排气处理简单,不污染环境㊂2.压缩空气为快速流动的工作介质,故可获得较高的工作速度㊂3.全气动控制具有防火㊁防爆㊁耐潮的能力㊂4.气动装置结构简单㊁轻便㊁按装维护简单㊂5.输出力及工作速度调节方便,大小可无限变化㊂6.空气具有可压缩性,不易实现准确定位和速度控制㊂7.气缸输出的力能满足许多应用场合,但其输出的力较小,出力应限制在20KN~ 30KN之间㊂8.排气噪音较大,现在这个问题已因吸音材料和消音器的发展大部分获得解决㊂2.简述气动系统的组成㊂答:1.气源装置:气泵㊁气站㊁三联件等㊂主要是把空气压缩到原来体积的1/7左右形成压缩空气,并对压缩空气进行处理,最终可以向系统供应干净㊁干燥的压缩空气㊂2.执行元件:气缸㊁摆动缸㊁气马达等㊂利用压缩空气实现不同的动作,来驱动不同的机械装置㊂可以实现往复直线运动㊁旋转运动及摆动等㊂3.控制元件:换向阀㊁顺序阀㊁压力控制阀㊁调速阀等㊂气动控制元件有未级主控元Y=AB+A C+BC=AB+A C+BC(A+A)=AB+A C+ABC+ABC=AB(1+C)+A C(1+B)=AB+A C2)Y=ABC+ABC+ABC解:Y=ABC+ABC+ABC=ABC+ABC+ABC+ABC=BC(A+A)+AC(B+B)=BC+AC2.解:Y=ABC+ACB+ABC+AB C=AB(C+C)+AB(C+C)=AB+AB=A(B+B)=A五㊁思考题:1.(提示:在A1㊁A2处分别设置一行程阀,其中A1处的行程阀控制一压力控制阀, A2处的行程阀控制一延时控制阀,而这两个控制阀的输出信号都控制主控阀以使活塞杆退回㊂)模块九　双缸控制回路设计任务1㊀检测装置系统回路设计一、填空题1.生产工艺流程㊀执行元件㊀动作顺序㊀程序框图2.方框㊀动作㊀行程3.B缸活塞杆伸出㊀B缸活塞杆缩回4.行程信号器(行程阀)㊀输出的信号5.B缸活塞杆伸出到行程终端触发行程阀b1,发出信号b16.行程阀b1发出控制信号,A缸活塞杆收回7.该动作的状态线㊀行程控制信号线8.信号 动作状态图㊀信号㊀动作9.一个行程㊀换向线10.直接控制㊀记忆控制㊀程序控制任务2玻璃抓取机械手真空元件的选择一㊁填空题1.吸力的大小真空度的大小2.公称直径有效直径3.F=π4D2eΔP V吸盘的有效直径真空度4.安全系数吸盘数量5.真空度有效吸着面积6.供给阀(或真空切换阀)真空度的时间7.泄漏量8.0.5mm过滤器油雾分离器二㊁选择题1.A2.B3.B4.C5.B6.A7.A8.C三㊁判断题1.ˑ2.ɿ3.ˑ4.ˑ5.ɿ6.ɿ7.ˑ8.ˑ9.ɿ10.ˑ四㊁思考题1.如何选择吸盘?答:吸盘的理论吸吊力是吸盘内真空度P与吸盘的有效吸着面积A的乘积㊂吸盘的实际吸吊力应考虑被吸吊工件的重量及搬运过程中的运动如速度,还应给足够的余量,以保证吸吊的安全㊂搬运过程中的运动加速度,应考虑启动加速度㊁停止加速度㊁平移加速度和转动加速度(包括播晃)㊂特别是面积大的板状物的吸吊,不应忽视在搬运过程中会受到很大的风阻㊂对面积大的吸吊物㊁重的吸吊物㊁有振动的吸吊物,或要求快速搬运的吸吊物㊁为防止被吊物的脱落,通常使用多个吸盘进行吸吊㊂这些吸盘应合理配置,以使吸吊合力作用点与被吸吊重物的重心尽量靠近㊂2.真空发生器及真空切换阀如何选择?答:(1)吸附响应时间吸附响应时间是指从供给阀(或真空切换阀)换向开始,使吸盘内到达吸附工件所必需真空度的时间㊂(2)工件吸附时的泄漏量吸附透气性工件(如纸张㊁表面粗糙的工件等),由于吸盘内从大气吸入流量,吸盘内的真空度有可能达不到吸着工件所必需的真空度,故在选定真空发生器(或真空切换阀)时,必须考虑吸着工件的泄漏量㊂(3)真空发生器及真空切换阀的确定按无漏气量和有漏气量分别计算确定选择㊂模块十一　气动传动系统分析与维护任务1㊀颜料调色振动机气动系统分析一㊁填空题1.初始状态㊀工作状态㊀控制路线2.管子㊀管接头㊀硬管㊀软管㊀硬管㊀软管二㊁思考题1.答:1)在分析气动系统图时应当仔细研究各元件之间的联系,掌握各个元件的性能和在系统中的作用㊂2)分析系统图时,要弄清各个元件的初始状态和工作状态以及压缩空气的控制路线㊂3)在分析系统时,还必须对系统的控制要求的合理性提出一定的意见,并能对一些元器件能进行代用和替换㊂4)分析系统后可以提出对系统进行完善㊁改进的一些合理的建议和方案㊂2.如按下启动按钮,双气控阀1.10输出压缩空气使得主控阀1.1左位按入系统,压缩空气同时进入缸1.0/1的左腔及缸1.0/2的右腔,使得缸1.0/1的活塞杆前伸和缸1.0/2的活塞杆后退㊂当缸1.0/1的活塞杆压下行程阀1.3,压缩空气进入延时阀1.5,延时一段时间后,阀1.5输出压缩空气使得主控阀1.1右位接入系统,压缩空气同进进入缸1.0/1的右腔及缸1.0/2的左腔,使得缸1.0/1的活塞后退和缸1.0/2的活塞杆前伸到如图所示的初始位置;当缸1.0/1的活塞杆压下行程阀1.2后延时阀1.8延时一段时间后,双压阀1.10才有压缩空气输出,使得主控阀1.1.左位按入系统㊂如此循环,直到按下停止按钮任务2㊀压印装置控制系统维护与故障诊断一㊁填空题1.经常性㊀定期性2.冷凝水排放㊀检查润滑油3.每日㊀每周㊀外部4.清洁干燥㊀密封性㊀油雾器㊀气压5.实际经验㊀简单的仪表㊀故障原因6.逻辑推理㊀步步逼近7.初期故障㊀突发故障㊀老化故障8.一周㊀同一㊀滴油量9.每天㊀每周㊀每月10.简㊀繁㊀易㊀难㊀不可能的㊀非主要的11.望㊀闻㊀问㊀切二㊁判断题1.ɿ㊀2.ˑ㊀3.ɿ㊀4.ˑ㊀5.ˑ㊀6.ɿ㊀7.ɿ㊀8.ˑ㊀9.ɿ㊀10.ˑ㊀11.ˑ㊀12.ˑ㊀13.ɿ㊀14.ɿ㊀15.ɿ三㊁思考题1.答:日常维护的主要内容是:冷凝水排放㊁检查润滑油和空压机系统的管理㊂冷凝水排放及整个气动系统,从空压机㊁后冷却器㊁气罐㊁管道系统直到各处空气过滤器㊁干燥器和自动排水器等㊂在每天工作结束后,应将各处冷凝水排一言堂掉,以防夜间温度低于0ħ,导致冷凝水结冰㊂在气动装置运转时,每天应检查一次油雾器的滴油量是否符合要求,油色是否正常,即油中不要混入灰尘和水分等㊂空压机系统的日常管理工作是:是否向后冷却器供给冷却水,空压机有否异常声音和异常发热,润滑油位是否正常㊂2.答:从故障的症状,推理出故障的真正原因,可按下面三步进行㊂1)从故障的症状,推理出故障的本质原因㊂2)从故障的本质原因,推理出故障的本质原因㊂3)从各种可能的常见的原因中,推理出故障的真实原因㊂3.故障种类有哪些?各有什么特点?答:由于故障发生的时期不同,故障的内容和原因也不同㊂因此,可将故障分为初期故障㊁突发故障和老化故障㊂初期故障:调试阶段和开始运转的二㊁三个月内发生的故障称为初期故障㊂其产生有原因主要有零件毛刺没有清除干净,装配不合理或误差较大,零件制造误差或设计不当所造成的㊂突发故障:系统在稳定运行时期内突然发生的故障称为突发故障㊂突发故障是无法预测的,只能采取安全保护措施加以防范,或准备一引起易损备件,以便及时更换失效的元件㊂老化故障:个别或少数元件达到使用寿命后发生的故障称为老化故障㊂4.略(提示:从两个气缸开始逐级往下分析每个元件是否有故障㊂)5.(提示:1)编号由读者自行完成2)当按下启动按钮后A缸伸出ңB缸伸出ңB缸退回ңA缸退回㊂)综合测试卷一答案一㊁判断题1.ˑ㊀2.ɿ㊀3.ˑ㊀4.ɿ㊀5.ɿ㊀6.ˑ㊀7.ɿ㊀8.ˑ㊀9.ˑ㊀10.ɿ二㊁选择题1.B㊀2.B㊀3.C㊀4.C㊀5.B㊀6.B㊀7.B㊀8.B㊀9.C㊀10.A㊀11.A㊀12.C三㊁填空题1.流量㊀压力㊀功率2.密封容积的变化㊀油液内部的压力3.活塞两侧有效作用面积差㊀单出杆液压缸4.吸油和压油㊀偏心距㊀偏心方向㊀输油量㊀输油方向5.间隙密封㊀密封圈密封6.空气㊀节能㊁高效㊁价廉㊁无污染7.气 液阻尼㊀压缩空气㊀油液㊀气压和液压四㊁问答题(1)静压传递原理㊀传递性(2)>(3)三(4)动力元件㊀执行元件㊀控制元件㊀辅助元件㊀传动介质(5)4㊀7(6)1㊁2㊁3㊁4㊁5㊁6㊁7(7)不能(8)错五㊁计算题1.1)G=12kN2)p1=p2=106Pa2.1)v=0.038m/s㊀水平向右2)q排=6ˑ10-4m3/s六㊁综合题1)㊀㊀㊀㊀㊀㊀电磁铁动作㊀㊀㊀㊀㊀㊀㊀1YA2YA3YA4YA DP 快进+-+--一工进+----二工进+--+-快退-+--+停止泵卸荷-----2)V=q A1-A2㊀㊀p=F A1-A23)换向回路,闭锁回路 三位四通换向阀调压回路 溢流阀卸荷回路 二位二通电磁阀回油节流调速回路 节流阀速度换接回路 二位三通电磁阀㊁节流阀㊁二位二通电磁阀综合测试卷二答案一㊁填空题1.油液㊀密封容积㊀液体内部压力2.机械能㊀液压能3.换向阀㊀气缸4.缸体㊀3㊀活塞杆㊀25.执行元件㊀控制元件㊀辅助元件6.0.167ˑ104㊀106㊀107.节流阀㊀减压阀8.流速㊀流速㊀流速㊀v㊀A9.空气过滤器㊀油雾器10.液体㊀处处相等二㊁选择题1.D㊀2.A㊀3.A㊀4.D㊀5.A㊀6.C㊀7.C㊀8.B三㊁判断题1.ˑ㊀2.ɿ㊀3.ɿ㊀4.ɿ㊀5.ˑ㊀6.ˑ㊀7.ˑ㊀8.ɿ㊀9.ɿ㊀10.ˑ四㊁计算题1.解:v1=4q1π(d22-d21)=4ˑ256ˑ104πˑ(0.0082-0.032)=0.097(m/s)v2=4q2πd24=4ˑv1ˑπd224πˑ0.0025=0.248(m/s)q2=v2ˑπ(d24-d23)4=0.248ˑ3.14ˑ(0.0025-0.0001)4=0.00047(m3/s)答:v1为0.097m/s,v为0.2482m/s,q2为0.00047m3/s㊂2.解:(1)p1=p2=G/A=10ˑ105Pa,(2)F=p1ˑ(A1-A2)=3000N,向有杆腔方向运动答:略五㊁综合题1.㊀㊀㊀㊀㊀㊀㊀电磁铁动作㊀㊀㊀㊀㊀㊀㊀㊀YA1YA2YA3YA4YA5 A夹紧---+-B快进+-++-B工进+--+-B快退-+-+-B停止---+-A松开-----停止泵卸荷----+2.切削缸B工进:进油路:1ң3ң6(左)ңB(左腔)回油路:B(左腔)ң10(左)ң9ң6(左)ң油箱综合测试卷三答案一㊁判断题1.ˑ㊀2.ˑ㊀3.ɿ㊀4.ˑ㊀5.ˑ㊀6.ɿ㊀7.ˑ㊀8.ɿ㊀9.ˑ㊀10.ɿ二㊁选择题1.C㊀2.D㊀3.B㊀4.B㊀5.C㊀6.C㊀7.D㊀8.C㊀9.C㊀10.B三㊁填空题1.动力元件㊀执行元件㊀控制元件㊀辅助元件㊀传动介质2.压力㊀流量3.回油阻力㊀运动速度㊀对端盖的撞击4. M5.液压泵㊀执行元件6.黏性㊀可压缩性㊀湿度7.加压㊀差压8.工作压力㊀流量四㊁名词解释1.活塞两腔同时通压力油,利用活塞两端面积差进行工作的单出杆液压缸也叫差动液压缸㊂2.三位换向阀的阀芯处于中间位置时,其油口间的通路有各种不同的联结方式,以适应各种不同的工作要求㊂这种常态时的内部通路形式称为滑阀机能㊂五㊁计算题1.1)p=18ˑ105Pa2)H=7.5ˑ10-3m2.1)p A=50ˑ105Pa㊀p B=20ˑ105Pa㊀p C=20ˑ105Pa2)p A=15ˑ105Pa㊀p B=15ˑ105Pa㊀p C=20ˑ105Pa六㊁综合题1)㊀㊀㊀㊀㊀㊀㊀㊀电磁铁1YA2YA3YA4YA动作㊀㊀㊀㊀㊀㊀㊀㊀㊀快进+-++工进+--+快退-+-+停止泵卸荷----。

液压传动习题及答案2、典型的气压传动系统由气压发生装置、执行元件、控制元件、辅助元件、四个部分组成。

1、一部完整的机器一般主要由三部分组成，即原动机传动机工作机3、传动机构通常分为机械传动、电气传动、流体传动。

1、蓄能器的作用是将液压系统中的压力油存起来，在需要的时候又重新放出。

13、液体的粘性是由分子间的相互运动而产生的一种（）引起的，其大小可用粘度来度量。

温度越高，液体的粘度越（）；液体所受的压力越大，其粘度越（）。

（内摩擦力，小，大）6、液压泵将（）转换成（），为系统提供（）；液压马达将（）转换成（），输出（）和（）。

（机械能，液压能，压力油；液压能，机械能，转矩，转速）19、双作用叶片泵通常作（）量泵使用，单作用叶片泵通常作（）量泵使用。

（定，变）20、轴向柱塞泵改变（）的倾角可改变（）和（）。

（斜盘，排量，流量）34、溢流阀在液压系统中起调压溢流作用，当溢流阀进口压力低于调整压力时，阀口是的，溢流量为（），当溢流阀进口压力等于调整压力时，溢流阀阀口是（），溢流阀开始（）。

（关闭、0、开启、溢流）38、在液压流动中，因某处的压力低于空气分离压而产生大量气泡的现象，称为（）。

（气穴现象）41、液压控制阀按其用途可分为（）、（）和（）三大类，分别调节、控制液压系统中液流的（）、（）和（）。

（压力控制阀、流量控制阀、方向控制阀、压力、流量、方向）42、节流调速回路按节流阀的位置不同可分为（）节流调速、（）节流调速和（）节流调速回路三种。

（进油路、回油路、旁油路）46、外啮合齿轮泵的（）、（）、（）是影响齿轮泵性能和寿命的三大问题。

（困油现象、径向不平衡力、泄漏）11、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（）。

（压力继电器55、理想液体的伯努利方程的物理意义为：在管内作稳定流动的理想液体具有（）、（）和（）三种形式的能量，在任意截面上这三种能量都可以（），但总和为一定值。

（比压能、比位能、比动能、相互转化）59、液压控制阀是液压系统中控制油液（）、（）及流动方向的元件。

一、填空题5、液压泵按结构不同分为齿轮泵、叶片泵、柱塞泵三种。

6、单作用叶片泵往往做成变量的，而双作用叶片泵是定量的。

1、在液压系统中，控制压力或利用压力的变化来实现某种动作的阀称为压力控制阀。

这类阀的共同点是利用作用在阀芯上的液压力弹簧力相平衡的原理来工作的。

按用途不同，可分溢流阀、减压阀、顺序阀和压力继电器等。

2、根据溢流阀在液压系统中所起的作用，溢流阀可作安全、卸荷、溢流和背压阀使用。

3、先导式溢流阀是由先导阀和主阀两部分组成，前者控制压力，后者控制溢流流量。

1．根据用途和工作特点的不同，控制阀主要分为三大类_____方向控制阀___、_压力控制阀、_流量控制阀。

2．方向控制阀用于控制液压系统中液流的___方向__和___通断___。

3．换向阀实现液压执行元件及其驱动机构的_启动、__停止____或变换运动方向二、选择题3．齿轮泵泵体的磨损一般发生在（ B 吸油腔）。

4、下列属于定量泵的是（A齿轮泵）6.泵常用的压力中，（A泵的工作压力）是随外负载变化而变化的7．机床的液压系统中，常用（B叶片）泵，其特点是：压力中等，流量和压力脉动小，输送均匀，工作平稳可靠。

8、改变轴向柱塞变量泵倾斜盘倾斜角的大小和方向，可改变（ C 流量大小和油流方向）。

12.齿轮泵多用于（C）系统，叶片泵多用于（B ）系统，柱塞泵多用于（A）系统。

A、高压；B、中压；C、低压。

13.液压泵的工作压力取决于（D负载）。

1.液压缸差动连接工作时，缸的（A），缸的（ D ）。

A.运动速度增加了B.输出力增加了C.运动速度减少了D.输出力减少了2.在某一液压设备中需要一个完成很长工作行程的液压缸，宜采用（ D.伸缩式液压缸）。

4.在液压传动中，液压缸的（C速度）决定于流量。

5. 将压力能转换为驱动工作部件机械能的能量转换元件是（ B 执行元件）。

6.要求机床工作台往复运动速度相同时，应采用（A双出杆）液压缸。

7.单杆活塞液压缸作为差动液压缸使用时，若使其往复速度相等，其活塞直径应为活塞杆直径的（ C ）倍。
