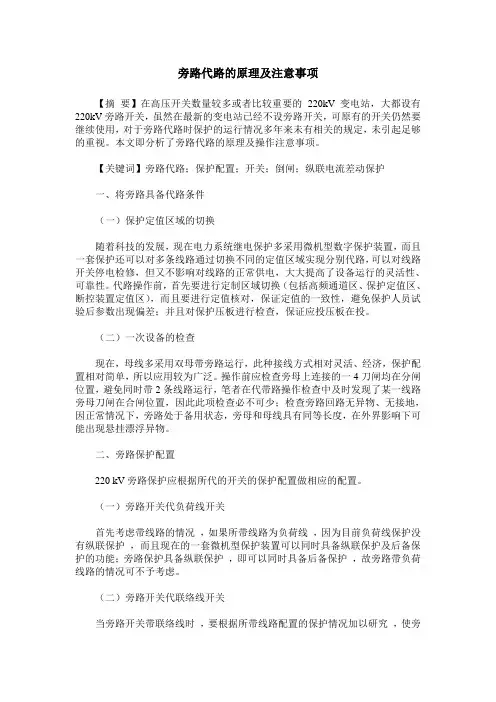

旁路代路的原理及注意事项

旁路代路的原理及注意事项
【摘要】在高压开关数量较多或者比较重要的220kV变电站，大都设有220kV旁路开关，虽然在最新的变电站已经不设旁路开关，可原有的开关仍然要继续使用，对于旁路代路时保护的运行情况多年来未有相关的规定，未引起足够的重视。

本文即分析了旁路代路的原理及操作注意事项。

【关键词】旁路代路；保护配置；开关；倒闸；纵联电流差动保护
一、将旁路具备代路条件
（一）保护定值区域的切换
随着科技的发展，现在电力系统继电保护多采用微机型数字保护装置，而且一套保护还可以对多条线路通过切换不同的定值区域实现分别代路，可以对线路开关停电检修，但又不影响对线路的正常供电，大大提高了设备运行的灵活性、可靠性。

代路操作前，首先要进行定制区域切换（包括高频通道区、保护定值区、断控装置定值区），而且要进行定值核对，保证定值的一致性，避免保护人员试验后参数出现偏差；并且对保护压板进行检查，保证应投压板在投。

（二）一次设备的检查
现在，母线多采用双母带旁路运行，此种接线方式相对灵活、经济，保护配置相对简单，所以应用较为广泛。

操作前应检查旁母上连接的一4刀闸均在分闸位置，避免同时带2条线路运行，笔者在代带路操作检查中及时发现了某一线路旁母刀闸在合闸位置，因此此项检查必不可少；检查旁路回路无异物、无接地，因正常情况下，旁路处于备用状态，旁母和母线具有同等长度，在外界影响下可能出现悬挂漂浮异物。

二、旁路保护配置
220 kV旁路保护应根据所代的开关的保护配置做相应的配置。

（一）旁路开关代负荷线开关
首先考虑带线路的情况，如果所带线路为负荷线，因为目前负荷线保护没有纵联保护，而且现在的一套微机型保护装置可以同时具备纵联保护及后备保护的功能；旁路保护具备纵联保护，即可以同时具备后备保护，故旁路带负荷线路的情况可不予考虑。

（二）旁路开关代联络线开关
当旁路开关带联络线时，要根据所带线路配置的保护情况加以研究，使旁
路开关代路时，至少具备一套纵联保护可以投入运行。

此外旁路保护的设置还要考虑到所带线路对端变电站的情况，如果出现同一条线路两端均被旁路带路的情况，仍然要保证至少一套纵联保护可以投入运行。

因为电力建设的长期性，即便同一个变电站内的联络线，也可能由于投入运行年限的差异或者其他原因，保护配置的情况也是多种多样的。

1、纵联方向和纵联距离保护代路的问题
（1）允许式纵联保护
目前的允许式纵联保护，无法进行通道对试，即便如YPC500F6可以进行环路检测，也无法检测到保护装置的收发信控制触点。

一旦保护装置控制收发信的触点出现问题，纵联保护可能会发生误动或者拒动。

因为上述原因，允许式纵联保护在代路时退出运行。

（2）闭锁式纵联保护
因为闭锁式纵联保护需要值班员每日做通道检查，通道试验逻辑可以检查到保护装置控制收发信的触点动作情况。

在切换把手的触点或者保护装置触点异常时，通道对试过程将异于正常情况，专业人员可以进行处理，保证纵联保护正常投入运行。

2、纵联电流差动保护在旁路代路上的问题
要讨论纵联电流差动保护的代路问题，必须先清楚其采用的通道方式。

由于纵联电流差动保护采用的通道方式不同，即便是都采用光纤通道，保护与通信设备的通信方式也有不同。

（1）外部通信方式1——专用光纤方式（见图1）。

采用专用光纤光缆时，线路两侧的装置通过光纤通道直接连接。

（2）外部通信方式2——通过64kb/s（ 2 048kb /s）同向接口复接PCM 通信设备（见图2）。

需在通信机房内加装一台专用光电变换的数字复接接口设备，通过双绞线（对于2 048kb/s为75Ψ同轴电缆）与PCM设备相连。

（3）旁路纵联电流差动保护切换问题
对于光纤差动电流保护，旁路保护单独增设一套光纤差动保护，仍然使用被代保护的通道，利用插拔光纤的尾纤接头来切换通道。

线路光纤保护在旁路代路时不方便操作，由于光纤尾纤接头经常性拔插容易造成接头的损坏，因此不宜使用拔插接头的办法实现光纤通道的切换。

已有部分厂家在谋求解决光纤保护切换问题的办法，如使用光开关来实现光纤通道切换。

（4）旁路纵联电流差动保护装置的确定
旁路的纵联电流差动保护涉及两个问题，一是与被代开关的通道配合问题，二是时钟提取问题，归根结底还是通道配合问题。

假设被代开关配置双套纵联电流差动保护，均采用64 k通道，那么旁路的纵联电流差动保护也必须切换成64 k方式。

同理，被代开关配置 2 M或者光纤直连方式时，旁路的纵联电流差动也必须切换成相应的方式。

（5）同步时钟提取问题
专用光纤方式时的同步时钟提取（见图3），由于装置是采用64 kb /s同步数据通信方式，就存在同步时钟提取问题。

采用专用光纤通道时，装置的时钟应采用内时钟方式，即两侧的装置发送时钟工作在“主-主”方式，数据发送采用本机的内部时钟，接收时钟从接收数据码流中提取。

旁路代路时只需修改保护定值即可实现同步时钟提取。

复接PCM通信设备时的同步时钟提取（见图4）。

若通过64 kb/s或 2 048 kb/s同向接口复接PCM通信设备时，必须采用外部时钟方式，即两侧装置的发送时钟工作在“从-从”方式。

若两侧采用SDH通信网络设备时，两侧的通信设备不必进行通信时钟设定。

若两侧采用PDH准同步通信设备时，还得对两侧的PDH通信设备进行通信时钟设定。

因目前北京地区提供给纵联保护使用的通信设备均为SDH型，故代路时不必进行通信时钟设定，这样代路时只需通过修改保护定值即可实现同步时钟提取。
