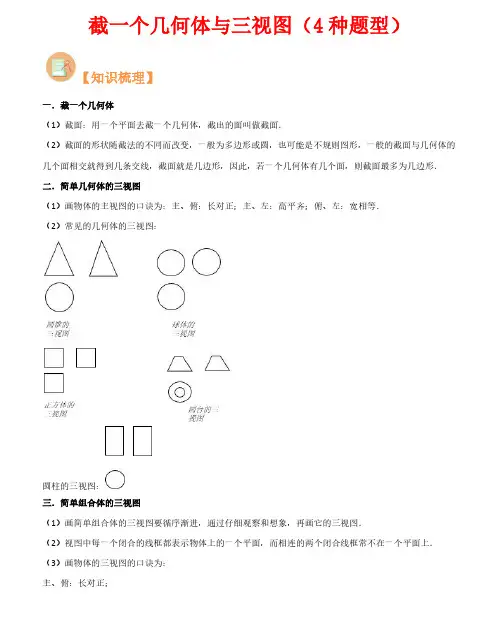

截一个几何体与三视图（4种题型）【知识梳理】一．截一个几何体（1）截面：用一个平面去截一个几何体，截出的面叫做截面．（2）截面的形状随截法的不同而改变，一般为多边形或圆，也可能是不规则图形，一般的截面与几何体的几个面相交就得到几条交线，截面就是几边形，因此，若一个几何体有几个面，则截面最多为几边形．二．简单几何体的三视图（1）画物体的主视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．（2）常见的几何体的三视图：圆柱的三视图：三．简单组合体的三视图（1）画简单组合体的三视图要循序渐进，通过仔细观察和想象，再画它的三视图．（2）视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．（3）画物体的三视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．四．由三视图判断几何体（1）由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．（2）由物体的三视图想象几何体的形状是有一定难度的，可以从以下途径进行分析：①根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，以及几何体的长、宽、高；②从实线和虚线想象几何体看得见部分和看不见部分的轮廓线；③熟记一些简单的几何体的三视图对复杂几何体的想象会有帮助；④利用由三视图画几何体与有几何体画三视图的互逆过程，反复练习，不断总结方法．【考点剖析】一．截一个几何体（共8小题）1．（2022秋•高新区期末）用一个平面去截一个三棱柱，截面的形状不可能是（）A．B．C．D．【分析】根据三棱柱的特点，考虑截面从不同角度和方向截取的情况．【解答】解：A、当截面与底面平行时，得到的截面的形状可能是该图形，故不符合题意；B、当截面与侧面平行时，截面就是长方形，故不符合题意；C、无论如何去截截面，截面的形状不可能是圆形．故符合题意；D、当截面与轴截面斜交时，得到的截面的形状可能是梯形，故不符合题意．故选：C．【点评】本题考查了截一个几何体的应用，主要考查学生的观察图形的能力、空间想象能力和动手操作能力．2．（2022秋•玄武区校级期末）用一个平面去截一个几何体，若截面（截出的面）的形状是四边形，则这个几何体可以是：①三棱柱；②三棱锥；③长方体；④圆柱，其中所有正确结论的序号是．【分析】根据三棱柱，三棱锥，长方体，圆柱的特征，分别分析出用一个平面去截该几何体时，可能得到的截面的形状是四边形．【解答】解：①用一个平面去截一个三棱柱，得到的图形可能是四边形；②用一个平面去截一个三棱锥，得到的图形可能是四边形；③用一个平面去截一个长方体，得到的图形可能是四边形；④用一个平面去截一个圆柱，得到的图形可能是四边形．故答案为：①②③④．【点评】本题考查了截一个几何体，截面的形状随截法的不同而改变，一般为多边形或圆，也可能是不规则图形，一般的截面与几何体的几个面相交就得到几条交线，截面就是几边形，因此，若一个几何体有几个面，则截面最多为几边形．3．（2022秋•礼泉县期末）用一个平面分别去截长方体，圆锥，三棱柱，圆柱，能得到截面是三角形的几何体有个．【分析】当截面的角度和方向不同时，圆柱体的截面无论什么方向截取圆柱都不会截得三角形．【解答】解：长方体沿体面对角线截几何体可以截出三角形；圆锥能截出三角形；三棱柱能截出三角形；圆柱不能截出三角形；所以截面可能是三角形的有3故答案为：3．【点评】本题考查了几何体的截面，掌握常见几何体的截面是解题的关键．4．（2022秋•吉州区期末）如图所示，用经过A、B、C三点的平面截去正方体的一角，变成一个新的多面体，若这个多面体的面数为m，棱数为n，则m+n＝．【分析】截去正方体一角变成一个多面体，这个多面体多了一个面，棱数不变，少了一个顶点．【解答】解：由图可得，多面体的面数是7；正方体有12条棱，被截去了3条棱，截面为三角形，增加了3条棱，故棱数不变．所以m+n＝7+12＝19．故答案为：19．【点评】本题考查了正方体的截面．明确正方体的面数，顶点数，棱的条数，形数结合，求出截去一个角后得到的几何体的面数，顶点数，棱的条数是解题的关键．5．（2022秋•茂南区期末）截一个几何体，截面的形状既与被截的几何体有关，还与截面的角度和方向有关．如图，下列几何体的截面是．【分析】根据圆柱和四棱柱的形状特点解答即可．【解答】解：用一个平面去截圆柱，截面形状是圆；用一个平面去截四棱柱，截面形状是长方形．故答案为：圆，长方形．【点评】此题考查了截一个几何体，截面的形状既与被截的几何体有关，还与截面的角度和方向有关，要熟练掌握各种几何图形．6．（2022秋•柳江区月考）如图，左面立体图形中四边形APQC表示平面截正方体的截面，请在右面展开图中画出四边形APQC的四条边．【分析】根据正方体的特征解答即可．【解答】解：截面的线在展开图中如右图的A﹣C﹣Q﹣P﹣A．【点评】此题考查正方体的展开图，解决此题的关键是抓住四边形APQC四个顶点所在的位置，再进一步确定四边形的四条边所在的平面就可容易地画出．7．（2022秋•金凤区校级月考）如图是一个长为4cm，宽为3cm的长方形纸片，将该长方形纸片绕一条边所在的直线旋转一周，然后用平面沿与AB平行的方向去截所得的几何体，求截面的最大面积（结果保留π）．【分析】长方形纸片绕一条边所在的直线旋转一周得到一个圆柱体，沿线段AB的方向截所得的几何体，计算截面比较即可得到最大面积．【解答】解：由题意可得，把长方形ABCD绕AB边所在的直线旋转一周，得到的几何体为圆柱，圆柱的底面半径为4cm，高为3cm，用平面沿与AB平行的方向去截所得的几何体，截面是长方形，所以截面的最大面积为4×2×3＝24（cm2）；由题可得，把长方形ABCD绕AD边所在的直线旋转一周，得到的几何体为圆柱，圆柱的底面半径为3cm，高为4cm，用平面沿与AB所以截面的最大面积为32×π＝9π（cm2）；因为9π＞24，所以截面的最大面积为9πcm2．【点评】本题主要考查的是截一个几何体，点、线、面、体，能够正确得到截面的图形是解题的关键．8．（2022秋•通川区期末）如图，用一个平面去截一个三棱柱，截面的形状可能是．①三角形②四边形③五边形④六边形【分析】根据三棱柱的截面形状判断即可．【解答】解：矩形：从三棱柱的顶面垂直截下去，就会出现一个矩形截面；三角形：从三菱柱的侧面平移截过去，就可以得到一个三角形的截面；梯形：从三棱柱的顶面斜着截取下去，就可以得到一个梯形截面；五边形：从三角形的顶面往下斜着截，但是必须经过5条线，就可以得到一个五边形截面．用一个平面去截一个三棱柱，截面的形状可能是：三角形，四边形，五边形，不可能是六边形，故答案为：①②③．【点评】本题考查了截一个几何体，熟练掌握三棱柱的截面形状是解题的关键．二．简单几何体的三视图（共8小题）9．（2022秋•大东区期末）下列几何体中，从下面观察看到的形状为三角形的是（）A．B．C．D．【分析】根据俯视图的定义判断即可．【解答】解：A．该圆柱的俯视图是圆，故本选项不合题意；B．该圆锥的俯视图是圆（带圆心），故本选项不合题意；C．该三棱柱的俯视图是三角形，故本选项符合题意；D．该正方体的俯视图是正方形，故本选项不合题意；故选：C．【点评】此题主要考查了简单几何体的三视图，正确把握观察角度得出正确视图是解题关键．10．（2022秋•丰润区期末）如图几何体中，从正面看（主视图）是长方形的是（）A．B．C．D．【分析】主视图是分别从物体正面看，所得到的图形．【解答】解：A图的主视图是等腰三角形，B图的主视图是长方形，C图的主视图是梯形，D图的主视图是圆形，故选：B．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．11．（2022秋•南平期末）如图，从上面看这个圆柱，看到的平面图形是．【分析】根据从上边看得到的图形是俯视图，可得答案．【解答】解：该几何体，从上面看到的平面图形是一个圆．故答案为：圆．【点评】本题考查了几何体的三视图，从上边看得到的图形是俯视图．12．（2022秋•禅城区期末）下列几何体中，①圆柱；②球；③棱锥；④圆锥；⑤长方体．从正面看图形是长方形的是．（填序号）【分析】从正面看图形得到是几何体的主视图，逐一分析解答即可．【解答】解：①圆柱的主视图是长方形，符合题意；②球的主视图是圆，不符合题意；③棱锥的主视图是三角形，不符合题意；④圆锥的主视图是三角形，不符合题意；⑤长方体的主视图是长方形，符合题意．故从正面看图形是长方形的是①⑤．故答案为：①⑤．【点评】本题考查了简单几何体的三视图，解题的关键是掌握常见几何体的三视图．13．（2022秋•丹徒区月考）如图所示，水平放置的长方体的底面是长为4cm、宽为2cm的长方形，它的主视图的面积为12cm2，则长方体的体积等于cm3．【分析】由主视图的面积＝长×高，长方体的体积＝主视图的面积×宽，得出结论．【解答】解：依题意，得长方体的体积＝12×2＝24（cm3）．故答案为：24．【点评】本题考查了简单几何体的三视图．关键是明确主视图是由长和高组成的．14．（2022秋•密云区期末）分别从正面、上面、左面观察下列物体，得到的平面图形完全相同的是（填写序号）．【分析】图①、图②、图③、图④分别是长方体，圆锥，正方体、圆柱，根据它们三视图的形状进行判断即可．【解答】解：图①、图②、图③、图④分别是长方体，圆锥，正方体、圆柱，长方体的三视图虽然都是长方形的，但它们的大小不相同，圆锥体的主视图、左视图是三角形的，而俯视图是圆形的，正方体的三视图都是正方形的，圆柱的主视图、主视图是长方形的，但俯视图是圆形的，因此从正面、上面、左面看所得到的平面图形完全相同的是正方体，故答案为：③．【点评】本题考查简单组合体的三视图，掌握简单组合体的三视图的形状是正确判断的前提．15．（2022秋•清河区校级期末）如图是由棱长都为1cm的6块小正方体组成的简单几何体．（1）请在方格中画出该几何体的三个视图．（2）如果在这个几何体上再添加一些小正方体，并保持主视图和左视图不变，最多可以再添加块小正方体，【分析】（1）根据简单组合体三视图的画法画出相应的图形即可；（2）在俯视图上相应位置备注出相应摆放的数目即可．【解答】解：（1）该几何体的主视图、左视图和俯视图如下：（2所以最多可以添加2个，故答案为：2．【点评】本题考查简单组合体的三视图，理解视图的意义是正确解答的前提．16．（2022秋•历下区期中）如图，若干个大小相同的小立方块搭成的几何体．（1）这个几何体由个小立方块搭成；（2）从正面、左面、上面观察该几何体，分别画出你所看到的几何体的形状图．【分析】（1）根据搭建组合体的形状，或根据“从上面看”所得到的图形相应位置上所摆放的小正方体的个数得出答案；（2）根据简单组合体三视图的画法画出相应的图形即可．【解答】解：由该组合体的“俯视图”相应位置上所摆放的小正方体的个数可得，1+3+1+1+2＝8（个），故答案为：8；（2）这个组合体的三视图如下：键．三．简单组合体的三视图（共8小题）17．（2022秋•公安县期末）如图是一个由5个相同的正方体组成的立体图形，从其左面看，得到的平面图形是（）A．B．C．D．【分析】找到从左面看的图形即可得出结果．【解答】解：从其左面看，得到的平面图形是：故选：C．【点评】本题考查三视图．熟练掌握从不同的方向观察几何体，确定三视图，是解题的关键．18．（2022秋•秀英区校级期末）如图所示的几何体的左视图是（）A．B．C．D．【解答】解：从左边看，是三个长方形组成的图形．故选：B．【点评】本题考查简单几何体的三视图，注意掌握从左边看得到的图形是左视图．19．（2022秋•高邮市期末）用三个大小不等的正方体拼成了一个如图所示的几何体，若该几何体的主视图、左视图和俯视图的面积分别表示为S1、S2、S3，则S1、S2、S3的大小关系是（用“＜”从小到大连接）．【分析】根据从正面看得到的图形是主视图，从上面看得到的图形是俯视图，从左面看得到的图形是左视图，根据边角面积的大小，可得答案．【解答】解：主视图的面积是三个正方形的面积，左视图是两个正方形的面积，俯视图是一个正方形的面积，故S3＜S2＜S1，故答案为：S3＜S2＜S1．【点评】本题考查了简单组合体的三视图，分别得出三视图是解题关键．20．（2022秋•汝州市期末）如图是用7块相同的小长方体搭成的几何体．若拿走一块长方体后，该几何体的主视图和左视图都没改变，则这块长方体的序号是．【分析】根据几何体的主视图和左视图的定义解答即可．【解答】解：若拿走一块长方体后，该几何体的主视图和左视图都没改变，则这块长方体的序号是⑤．故答案为：⑤．【点评】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“主视图疯狂盖，左视图拆违章”就更容易得到答案．21．（2022的小立方体摆成如图所示的几何体，从上面看这个几何体得到的平面图形的面积是．【分析】根据从上边看得到的图形是俯视图，可得答案．【解答】解：从上面看的平面图形是：有3列，从左到右正方形的个数分别为：1、2、1，所以从上面看这个几何体得到的平面图形的面积是4．故答案为：4．【点评】本题考查了简单组合体的三视图，从上边看得到的图形是俯视图．22．（2022秋•市中区期末）如图，请分别画出从正面、左面和上面观察该几何体看到的形状图．【分析】根据三视图的定义结合图形可得．【解答】解：如图所示：【点评】本题考查作图﹣三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．23．（2022秋•东平县校级期末）如图，在平整的地面上，用多个棱长都为2cm的小正方体堆成一个几何体．（1）共有个小正方体；（2）求这个几何体的表面积；（3）如果现在你还有一些棱长都为2cm的小正方体，要求保持俯视图和左视图都不变，最多可以再添加个小正方体．【分析】（1）根据拼图可直接得出答案；（2）求出主视图、主视图、俯视图的面积，再根据表面积的意义进行计算即可；（3）结合三视图，在俯视图上的相应位置添加相应数量的正方体，直至最多．【解答】解：（1）根据拼图可知，堆成如图所示的几何体需要10个小正方体，故答案为：10；（2）这个组合体的三视图如图所示：因此主视图的面积为2×2×7＝28（cm2），左视图为2×2×5＝20（cm2），俯视图的面积为2×2×7＝28（cm2），∴该组合体的表面积为（28+20+28）×2+2×2×4＝168（cm2），（3）在俯视图的相应位置摆放相应数量的小正方体，使其俯视图和左视图都不变，如图所示，所以最多可以添加5个，故答案为：5．【点评】本题考查简单组合体的三视图，理解视图的意义，掌握简单三视图的画法是正确解答的关键．24．（2022秋•吉州区期末）一个几何体由一些大小相同的小正方块儿搭建，如图是从上面看到的这个几何体的形状如图，小正方形的数字表示在该位置的小正方块儿的个数，请在网格中画出从正面和左面看到的几何体的形状图．【分析】根据主视图，左视图的定义画出图形即可．【解答】解：主视图，左视图如图所示：【点评】本题考查简单组合体的三视图，解题的关键是理解三视图的定义，属于中考常考题型．四．由三视图判断几何体（共5小题）25．（2022秋•鄄城县期末）如图①所示的组合几何体，它的下面是一个长方体，上面是一个圆柱．“左”或“俯”）；（1）图②和图③是它的两个视图，在横线上分别填写两种视图的名称（填“主”、（2）根据两个视图中的尺寸，计算这个组合几何体的表面积和体积．（结果保留π）【分析】（1）找到从正面和上面看所得到的图形即可，注意所有的看到的棱都应表现在视图中．（2）根据图形中的数据可知，长方体的长为8，宽为5，高为2，圆柱的底面直径为2，高为6，根据体积和表面积表示方法进行计算即可．【解答】解：（1）如图，故答案为：左，俯．（2）表面积为：（8×5+8×2+5×2）×2+2π×6＝132+12π，体积为：2×5×8+π×（2÷2）2×6＝80+π×1×6＝80+6π．答：这个组合几何体的表面积为132+12π，体积是80+6π．【点评】本题考查简单组合体的三视图，根据三视图得出相关数据，依据相关计算方法进行计算是得出正确答案的前提．26．（2023•东城区校级模拟）用3个同样的小正方体摆出的几何体，从三个方向看到的图形分别如图：这个几何体是（）A．B．C．D．【分析】根据三视图的得出小正方体摆出的几何体即可．【解答】解：由俯视图可知，小正方体摆出的几何体为：，故选：B．【点评】本题考查实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．27．一个几何体由若干个大小相同的小立方块搭成，从左边和上边看到的平面图形如图所示，则搭成这个几何体的小立方块的个数为．【分析】根据左面看与上面看的图形，得到俯视图解答即可．【解答】解：根据左视图和俯视图，这个几何体的底层有3个小正方体，第二层有1个小正方体，所以有3+1＝4个小正方体，故答案为：4．【点评】本题考查了由三视图判断几何体，也考查了对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就容易得到答案．28．（2022秋•驿城区校级期末）用若干大小相同的小正方体搭一个几何体，使得从正面和从上面看到的这个几何体的形状如图所示完成下列问题：（1）搭成满足如图所示的几何体最多需要个小正方体，最少需要个小正方体；（2）请在网格中画出用最多小正方体搭成的几何体的左视图．【分析】（1）在俯视图中，写出最多时，写出最少时，小正方体的个数，可得结论；（2）利用俯视图，结合主视图的特征，解决问题即可．【解答】解：（1）搭成满足如图所示主视图和俯视图的几何体最多需要：2+2+2+2+2＝10（个），最少需要1+2+1+1+2＝7（个）小正方体故答案为：10，7；（2）左视图如图所示．【点评】本题考查由三视图判断几何体，解题的关键是理解三视图的定义，属于中考常考题型．29．（2022秋•大竹县期末）如图是分别从正面、左面、上面观察一个几何体得到的图形，请解答以下问题：（1）这个几何体的名称为；（2）若从正面看到的是长方形，其长为10cm；从上面看到的是等边三角形，其边长为4cm，求这个几何体的侧面积．【分析】（1）根据三视图的知识，主视图以及左视图都是长方形，俯视图为三角形，故可判断出该几何体是三棱柱；（2）侧面积为3个长方形，它的长和宽分别为10cm，4cm，计算出一个长方形的面积，乘3即可．【解答】解：（1）这个几何体是三棱柱．故答案为：三棱柱；（2）三棱柱的侧面展开图形是长方形，长方形的长是等边三角形的周长，宽是三棱柱的高，所以三棱柱侧面展开图形的面积为：S＝3×4×10＝120（cm2）．答：这个几何体的侧面积为120cm2．【点评】本题主要考查由三视图确定几何体和求几何体的面积等相关知识，考查学生的空间想象能力．注意：棱柱的侧面都是长方形，上下底面是几边形就是几棱柱．【过关检测】一．选择题（共6小题）1．（2021秋•连州市期末）下列说法正确的是（）A．长方体的截面形状一定是长方形B．棱柱侧面的形状可能是一个三角形C．“天空划过一道流星”能说明“点动成线”D．圆柱的截面一定是长方形【分析】分别判断每个选项的对错即可．【解答】解：∵长方体的截面形状可能是长方形也可能是正方形，故A选项不符合题意，∵棱柱侧面的形状是长方形或正方形，故B选项不符合题意，∵“天空划过一道流星”能说明“点动成线”，说法正确，故C选项符合题意，∵圆柱的截面还可以是圆形，故D选项不符合题意，故选：C．【点评】本题主要考查点、线、面、体的知识，熟练利用几何直观得出正确结论是解题的关键．2．（2022•安阳一模）下列几何体的三视图不含矩形的是（）A．长方体B．圆柱C．圆锥D．三棱柱【分析】分别找出四个立体图形的三视图即可解答．【解答】解：A．长方体的三视图都是矩形，故不符合题意；B．正立的圆柱的主视图和左视图都是矩形，故不符合题意；C．正立的圆锥的俯视图是圆，主视图和左视图都是等腰三角形，故符合答题；D．正立的三棱柱的主视图和左视图都是矩形，故不符合题意，故选：C．【点评】本题考查了简单几何体的三视图，注意主视图、左视图、俯视图是分别从物体正面、左面、上面看，所得到的图形．3．（2022•五华区二模）由8化前后的两个几何体的左视图和俯视图都不改变，而主视图可能改变，则取走小正方体的方法共有（）A．4种B．5种C．6种D．7种【分析】根据主视图是从物体的正面看得到的视图，俯视图是从上面看得到的图形，左视图是左边看得到的图形，可得答案．【解答】解：如图，单独取走1或2或3或同时取走1和2或1和3或2和3，变化前后的两个几何体的左视图和俯视图都不改变，所以取走小正方体的方法共有6种，故选：C．【点评】本题考查了简单组合体的三视图，利用三视图的意义是解题关键．4．（2022•天府新区模拟）下列几何体中，截面形状不可能是圆的是（）A．B．C．D．【分析】根据每一个几何体的截面形状，即可判断．【解答】解：因为圆锥、圆柱、球的截面都可能是圆，三棱柱的截面只可能是多边形，不可能是圆，故选：D．【点评】本题考查了截一个几何体，熟练掌握每一个几何体的截面形状是解题的关键．5．（2021秋•井研县期末）如图，四个几何体分别为球体、三棱柱、圆柱体和长方体，这四个几何体中截面不可能是长方形的几何体是（）A．球体B．三棱柱C．圆柱体D．长方体【分析】根据球体、三棱柱、圆柱体和长方体的截面形状，即可判断．【解答】解：三棱柱、圆柱体和长方体的截面都有可能是长方形，球体的截面不可能是长方形，故选：A．【点评】本题考查了截一个几何体，熟练掌握球体、三棱柱、圆柱体和长方体的截面形状是解题的关键．6．（2021秋•碑林区校级期末）用一个平面去截下面几个几何体，截面不可能有圆的是（）A．圆锥B．圆柱C．棱柱D．球【分析】根据每一个几何体的截面形状判断即可．【解答】解：用一个平面去截几何体，圆锥，圆柱，球的截面都可能是圆，棱柱的截面只可能是多边形，不。
