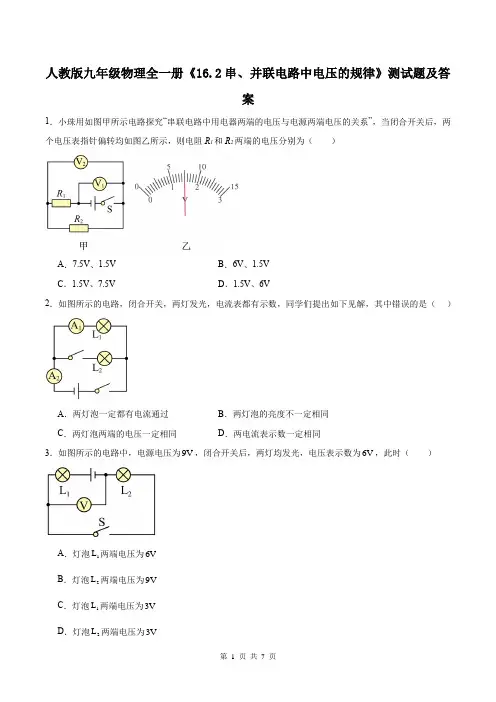

人教版九年级物理全一册《16.2串、并联电路中电压的规律》测试题及答案1．小珠用如图甲所示电路探究“串联电路中用电器两端的电压与电源两端电压的关系”，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（）A．7.5V、1.5V B．6V、1.5VC．1.5V、7.5V D．1.5V、6V2．如图所示的电路，闭合开关，两灯发光，电流表都有示数，同学们提出如下见解，其中错误的是（）A．两灯泡一定都有电流通过B．两灯泡的亮度不一定相同C．两灯泡两端的电压一定相同D．两电流表示数一定相同3．如图所示的电路中，电源电压为9V，闭合开关后，两灯均发光，电压表示数为6V，此时（）L两端电压为6VA．灯泡1B．灯泡2L两端电压为9VL两端电压为3VC．灯泡1D．灯泡2L两端电压为3V4．如图所示的电路，电源电压不变，两只电表均完好，导线连接完好。

闭合开关S 后，发现两灯12L L 、均不发光，电流表和电压表都没有示数；将两灯位置互换后，发现两灯仍不发光，电流表没有示数，但电压表有示数。

则该电路的故障可能是（ ）A ．灯1L 短路B ．灯1L 断路C ．灯2L 短路D ．灯2L 断路5．在如图所示的电路中，电源电压保持不变。

闭合开关S ，电路正常工作。

一段时间后，两灯中有一灯熄灭，三个电表中有两个电表的示数变小，则（ ）A ．一定是电压表V 的示数不变、灯2L 开路B ．一定是电流表1A 的示数不变、灯1L 开路C ．可能是电流表2A 的示数不变、灯2L 短路D ．可能是电流表1A 的示数不变、灯2L 开路6．在图所示的电路图中，四个小灯泡完全相同。

在电键K 闭合前，各灯都能正常发光。

当电键K 闭合后，应该出现的情况是（ ）A ．各灯都比电键K 闭合前亮B ．各灯都比电键K 闭合前暗C ．各灯都不可能发光D ．各灯仍能正常发光7．按图连接电路，闭合开关后，移动滑动变阻器滑片，小灯泡L1和L2均不发光，电流表指针几乎不动，电压表指针有明显偏转，原因可能是（）A．L1被短接B．变阻器断路C．L2断路D．L1断路8．如图所示，闭合开关S后，灯泡L1和L2都发光，两电表均有示数，由于某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，电压表示数比原来还大，以下对电路故障的分析正确的是（）A．灯泡L1断路B．灯泡L1短路C．灯泡L2断路D．灯泡L2短路9．如图所示电路中，闭合开关后，发现电流表无示数，电压表有示数，则故障原因可能是（）A．小灯泡短路B．小灯泡断路C．滑动变阻器短路D．滑动变阻器断路10．如图所示的电路中，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系正确的是（）A．U2=U1+U3I1=I2B．U2=U1-U3I1=I2C．U3=U1+U2I1=I2D．U3=U1+U2I1>I211．如图所示电路，闭合开关，甲、乙两灯均正常发光，两电表均有示数。

16.2 串、并联电路中电压的规律同步习题一．选择题1．如图所示的电路中，已知电源电压为U，R1＞R2．当开关闭合后，R1、R2两端电压分别为U1、U2．下列物理量关系式正确的是（）A．U1＝U2B．U1＜U2C．U1＞U2D．U1+U2＝U 2．如图为“探究串联电路中电压关系”的电路图，电源电压恒定，两只小灯泡和电压表（图中未画出）应选择（）A．不同规格的小灯泡，相同量程的电压表B．不同规格的小灯泡、不同量程的电压表C．相同规格的小灯泡、相同量程的电压表D．相同规格的小灯泡、不同量程的电压表3．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电灯L1和L2两端的电压分别为（）A．7.2V 1.8V B．9V 1.8VC．1.8V 7.2V D．9V 7.2V4．如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为（）A．1.2V 6V B．6V 1.2VC．1.2V 4V D．4.8V 1.2V5．如图所示，电池组由两节新的干电池串联组成，闭合开关S，R1两端的电压为1V，那么图中电压表的示数为（）A．1V B．2V C．3V D．4V6．下列说法正确的是（）A．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连C．只要电路两端接上电压表，则电路中一定有电流通过D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好7．如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是2.5V，按规律电压表V3的示数应为：（）A．0V B．2.5V C．5V D．无法确定8．图所示电路，L1的电阻比L2的小。

开关闭合，灯均发光，则（）A．V示数等于V1示数B．V1示数大于V2示数C．A示数等于A2示数D．A1示数大于A2示数9．在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是（）A．在连接电路过程中，开关要保持断开状态B．在不确定待测电压时，应该先采用大量程试触C．测量时，应该尽量选取相同规格的灯泡进行实验D．电压表应该与待测用电器并联10．如图所示，已知电源电压为10V，电压表V1，V2测得的电压是8V和6V，则电阻R2两端的电压是（）A．4V B．6V C．8V D．不能确定二．填空题11．一用电器工作电压为3V，需要节干电池联使用。

第2节串、并联电路中电压的规律01知识管理1．串联电路中电压的规律实验设计：如图实验结论：串联电路两端的总电压等于各部分电路两端电压______，即________．注意：如果用规格相同的灯泡做实验，会得出串联电路各部分电路两端的电压相等的结论，因此要换用规格不同的灯泡进行实验．2．并联电路中电压的规律实验设计：如图实验结论：并联电路两端的电压与各支路两端的电压______，即________．注意：并联电路中各支路两端的电压相等，但同一电路中两端电压相等的用电器却不一定并联，也可能是串联．另外，本实验中采用不同规格的灯泡进行多次实验的目的是广泛收集数据，避免偶然因素对实验结论的影响，使得出的结论具有客观性和普遍性．02基础题1．在“探究串联电路中电压大小的关系”实验中，某同学用电压表分别测出如图中AB、BC、AC三处的电压大小．为了进一步探究电压大小关系总结普遍规律．他下一步的操作应该是()A．将电源两极对调，再次测量AB、BC、AC三处的电压大小B．改变开关S的位置，再次测量AB、BC、AC三处的电压大小C．将图中两只灯泡位置对调，再次测量AB、BC、AC三处的电压大小D．换用不同规格的灯泡，再次测量AB、BC、AC三处的电压大小2．(徐州中考)如图所示的电路，开关闭合后，电压表V1的示数是1.5 V，V2的示数是4.5 V，则电源电压是()A．1.5 V B．3 V C．4.5 V D．6 V3．(郴州中考)如图所示，电源电压为6 V，闭合开关后，电压表的示数为4 V，下列描述不正确的是()A．L1两端电压为2 V B．L1两端电压为4 VC．L2两端电压为4 V D．L1和L2两端电压之和为6 V4．小亮家的卫生间按如图所示的电路安装了照明灯和换气扇，它们()A．只能各自独立工作，而不能同时工作B．只能同时工作，而不能各自独立工作C．工作时，两端的电压一定相等D．工作时，通过的电流一定相等5．将灯泡L1和L2串联接在一个电源上，加在它们两端的电压之比为3∶1；若把它们并联后接到同一个电源上，加在它们两端的电压之比为________．6．圣诞树上常用小彩灯装饰，现将5个小彩灯串联使用，每个灯泡只有在3 V的电压下才能正常发光，要使每个灯泡都正常发光，电路两端所加的总电压应为______V．如果电路的电压由干电池提供，要达到这个电压值，需要______节干电池串联．7．如图所示，电源电压保持不变，开关由断开到闭合时，电压表的示数________(填“由小变大”“由大变小”或“保持不变”)．8．如图甲所示电路中，电压表测量的是______(填“L1”或“L2”)两端的电压，电压表的示数如图乙所示，若电源电压为6 V，则灯L1两端电压为______V.03中档题9．下列关于并联电路电压的规律说法中正确的是()A．各支路两端的电压相等B．总电压等于各支路两端电压之和C．如果用电器两端电压相等，它们一定是并联D．并联用电器越多，各支路两端电压越小，说明并联电路电压与并联用电器数量成反比10．(自贡中考)如图所示的电路中，闭合开关，电压表V1的示数是7.5 V，电压表V2的示数为9 V，若电源电压为12 V，则L2两端电压是()A．4.5 V B．5.5 V C．3 V D．2 V11．(常德中考)小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1两端的电压为______V，L2两端的电压为______V.12．(莆田中考)小希用如图所示电路来探究串联电路的电压特点．(1)在拆接电路时，开关必须______．(2)实验中最好选择规格______(填“相同”或“不相同”)的小灯泡．(3)用电压表分别测出A与B、B与C、A与C两点间的电压为U AB、U BC、U AC.经过多次实验，得到的数据记录在图表中．分析实验数据，你可得到串联电路的电压特点是________________((4)小希进行多次实验的主要目的是______(填序号)．①寻找普遍规律②减小实验误差13．小明为探究并联电路中电压的规律，进行了以下探究，请你帮他归纳结论和进行评估：(1)提出问题：并联电路中，各电灯两端的电压有什么关系；(2)设计实验：小明用两个完全相同的小灯泡组成如图的并联电路，用电压表分别测量两个灯泡L1、L2以及电源两端的电压；(3)进行实验：按照电路图连接电路，进行实验测量，记录实验数据，测得两个灯泡L1、L2以及电源两端的电压均为3 V；(4)小明由此得出实验结论：________________________________；(5)实验评估：您认为本次实验存在的不足是什么？________________________________________________________________________；(6)您将建议小明如何改进本实验？________________________________________________________________________.04拓展题14．小宝在探究电路中电压关系时，根据实验数据绘制了电压U2随电压U1变化的图像，如图所示，请你根据该图像写出电压U2和U1的关系式：U2＝________．。

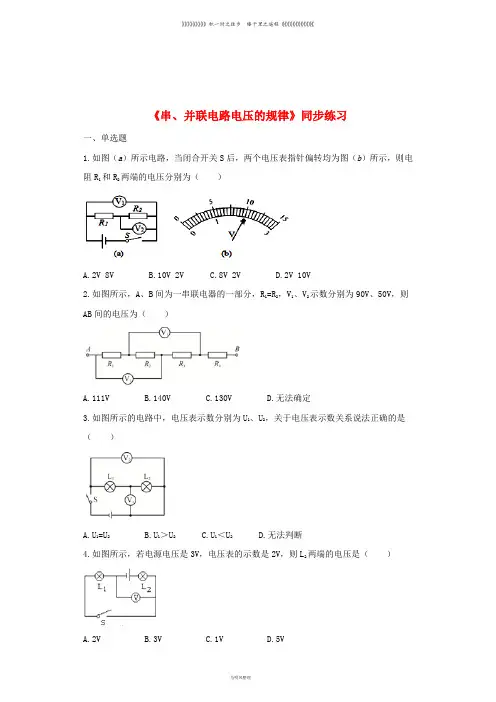

《串、并联电路电压的规律》同步练习一、单选题1.如图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A.2V 8VB.10V 2VC.8V 2VD.2V 10V2.如图所示，A、B间为一串联电器的一部分，R1=R2，V1、V2示数分别为90V、50V，则AB间的电压为（）A.111VB.140VC.130VD.无法确定3.如图所示的电路中，电压表示数分别为U1、U2，关于电压表示数关系说法正确的是（）A.U1=U2B.U1＞U2C.U1＜U2D.无法判断4.如图所示，若电源电压是3V，电压表的示数是2V，则L2两端的电压是（）A.2VB.3VC.1VD.5V5.如图所示，在“探究串联电路的电压规律”时，小明同学用电压表测出AB、BC、AC两端的电压分别为U AB=1.5V，U BC=2.5V，U AC=4V．在表格中记录数据后，下一步应该做的是（）A.对换L1和L2的位置，再测一组电压值B.换用不同规格的灯泡，再测几组电压值C.整理器材，分析此组数据得出实验结论D.改变电源电压，再测几组电压值6.观察如图所示的手电筒结构图，灯泡的工作电压是（）A.0.3VB.1.5VC.3VD.4V7.如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为U ab=2V，U bc=2V，U ac=4V，在表格中记录数据后，下一步应该做的是（）A.整理器材，结束实验B.分析数据，得出结论C.换用电压表的另一量程，再测出一组电压值D.换用不同规格的小灯泡，再测出几组电压值二、多选题8.如图所示，在“探究串联电路中电压的规律”时，小芳同学用电压表测出ab、bc、ac两端的电压分别为U ab=3V，U bc=3V，U ac=6V．在表格中记录数据后，下一步应该做的是（）A.整理器材，分析数据，得出结论B.对换L1和L2的位置，再测出一组电压值C.改变电源电压，再测出几组电压值D.换用不同规格的小灯泡，再测出几组电压值9.如图所示，电源电压为6V，且保持不变，闭合开关S时，电压表的示数是4V，电流表的示数是0.5A，则下列说法正确的是（）A.L1两端的电压是2VB.L2两端的电压是2VC.L1的电阻是4ΩD.L2的电阻是8Ω10.如图所示是小明家安装的换气扇和照明灯的电路图，下列说法正确的是（）B.换气扇和照明灯能同时工作C.换气扇和照明灯工作时，通过它们的电流一定相等D.换气扇和照明灯工作时，它们两端的电压一定相等11.如图所示电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法正确的是（）A.灯L1和灯L2串联B.灯L1和灯L2并联C.通过灯L1和灯L2的电流一定相等D.灯L1和灯L2两端的电压一定相等12.将标有“6V 3W”和“6V 2W”字样的两个小灯泡L1与L2并联在6V的电源上，则（）A.3W的小灯泡正常发光B.2W的小灯泡没有3W的小灯泡亮C.两只小灯泡都能正常发光D.两只小灯泡都不能正常发光三、填空题13.如图所示电路中，若电源电压为6V，电压表的示数为2V，则灯泡L1两端的电压为 ______ V，L2两端的电压为 ______ V．14.圣诞节快到了，小明想用小彩灯来装饰室内，以增加节日气氛，经调查，每个小彩灯正常工作时的电压是11V，要将 ______ 个同样的小彩灯 ______ 联在家庭电路中，才能使它们正常工作．四、计算题15.如图，闭合开关后，电压表V的示数是14V，电压表V1的示数是8V，那么电压表V2的示数应该是多少？人教版物理九年级第十六章第2节《串、并联电路电压的规律》同步练习答案和解析【答案】1.C2.D3.C4.C5.B6.C7.D8.CD 9.ACD 10.BD 11.BD 12.ABC13.2；414.20；串15.解：由电路图知，电压表V1测L1两端电压，则电压V1表示数U V1=8V；V测量的是总电压，即总电压是14V，电压表V2测L2两端电压，则电压V2表示数U V2=14V-8V=6V；答：电压表V2的示数应该是6V．【解析】1. 解：（1）由电路图知，两电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压；电压表V1示数大于电压表V2示数，两个电压表指针偏转角度相同，则电压表V1量程是15V，电压表V2量程是3V；（2）电压表V1量程是15V，最小分度值是0.5V，电压表示数U1=10V；电压表V2量程是3V，最小分度值是0.1V，电压表示数是2V；则电阻R2两端的电压U2=U V2=2V，由串联电路特点知，电阻R1两端的电压U1=U V1-U V2=10V-2V=8V．故选C．（1）分析电路结构，明确各电路元件的连接方式，根据电压表所测电路确定两电压表的量程；（2）确定电压表量程、最小分度值，读出电压表的示数，由串联电路特点求出两电阻两端的电压．本题考查了求电阻两端的电压，分清电路结构、明确电路元件的连接方式确定电压表的量程是本题的难点、也是本题的解题关键．由图知，四个电阻串联，电压表V1测量R2、R3两端的总电压，V2测量R1、R2两端的总电压，设电路中的电流为I，由于R1=R2，则根据欧姆定律可得：U1=U2，则由串联电路的电压特点可得：电压表V2示数：U V2=U1+U2=50V，所以，U1=U2=25V；电压表V1示数：U V1=U2+U3=90V，则U3=U V1-U2=90V-25V=65V，由串联电路的电压特点可得：U AB=U1+U2+U3+U4=25V+25V+65V+U4=115V+U4，由于U4无法判断，故AB间的电压无法确定．故选D．由图知，四个电阻串联，则电路中的电流处处相等，根据欧姆定律即可得出U1=U2，然后根据电压表V1、V2的示数和串联电路的电压特点即可判断．本题考查了学生对欧姆定律、串联电路的电流特点的掌握和运用，确定两表的测量对象是本题的突破口．3. 解：分析电路图，两电灯串联，电压表V1测量灯泡L2两端的电压，电压表V2测量L1和L2串联两端的总电压，由于串联电路的总电压等于各电阻两端的电压之和可知：L2两端的电压小于L1和L2串联两端的总电压，即U1＜U2．故选C．由电路图可知，电灯L1、L2串联，根据电压表并联使用特点判断出电压表的测量对象，然后根据串联电路的电压特点即可判断．本题考查了串联电路的电流和电压特点，分析电路图得出两电阻串联是本题的关键．4. 解：由电路图可知，两灯泡串联连接，电压表测量L1两端的电压，即灯L1两端电压：U1=U V=2V；灯L2两端电压U2=U-U1=3V-2V=1V．故选C．先分析电路的结构和电压表测量的对象，然后根据串联电路电压的特点求出电灯L2两端本题考查了串并联电路的辨别和电压表的正确使用，关键是知道电压表的测量对象．5. 解：在探究串联电路中的电压关系时，用电压表分别测出AB、BC、AC两端的电压后，为寻找规律，应换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性．故选B．（1）串联电路两端的总电压等于各部分电路两端的电压之和．（2）无论做什么实验，实验结论一定要具有普遍性，因此在研究串联电路中的电压关系时，为了使结论具有普遍性需采用相同灯泡和不同灯泡进行多次实验．探究串联电路中的电压关系时，应该使用相同规格的小灯泡、不同规格的小灯泡、不同的用电器进行多次实验，然后分析数据，总结结论6. 解：由图可知，电源是由两节干电池串联组成的，因串联电路中总电压等于各分电压之和，且一节干电池的电压为1.5V，所以，灯泡的工作电压：U=1.5V×2=3V．故选C．由图可知，电源是由两节干电池串联组成的，一节干电池的电压为1.5V，根据串联电路的电压特点求出灯泡的工作电压．本题考查了串联电路的电压特点，关键是知道一节干电池的电压为1.5V．7. 解：用电压表测出ab、bc、ac两端的电压分别为U ab=2V，U bc=2V，U ac=4V，说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性．故选D．研究串联和并联电路的电压和电流时为了实验结论具有普遍性，采用相同灯泡和不同灯泡进行多次实验．探究串联、并联电路的电流、电压的特点时要选择相同规格的灯泡，不同规格的灯泡，不同的用电器进行实验，才能使实验结论更准确．8. 解：用电压表测出ab、bc、ac两端的电压分别为为U ab=3V，U bc=3V，U ac=6V．说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡或改变电源电压再测出几组电压值，再测出几组电压值，然后分析数据，这样得出的结论才具有普遍性．故选CD．（2）探究串联电路中的电压关系时，应该使用相同规格的小灯泡、不同规格的小灯泡、不同的用电器进行多次实验，然后分析数据，总结结论．探究串联、并联电路的电流、电压的特点时要选择相同规格的灯泡，不同规格的灯泡，不同的用电器进行实验，才能使实验结论更准确．9. 解：（1）由电路图可知，两灯泡串联，电压表测量L2两端的电压，即L2两端的电压U2=4V，L1两端的电压U1=U-U2=6V-4V=2V，所以选项A正确，B错误；（2）由I=得，L1的电阻R1===4Ω，L2的电阻R2===8Ω，所以选项CD正确；故选ACD．先确定电路的连接方式，然后根据串联电路的电压、电流特点和欧姆定律解答．本题考查了串联电路的电压、电流特点和欧姆定律的灵活运用，正确理解串联电路的特点是解题的关键．10. 解：AB、换气扇和照明灯并联并且都有单独开关控制，则通过电键的控制两用电器可以单独工作，也可以同时工作，故A错误，B正确；C、由于两电器功率不一定相同，则换气扇和照明灯工作时，通过它们的电流不一定不相等；故C错误；D、由并联电路的特点可知工作时两端的电压一定相等，故D正确．故选BD．并联电路中，各用电器工作时互不影响；并联电路两端电压相等；并联电路中，干路电流等于各支路电流之和．本题考查并联电路的应用及特点，要结合串联和并联特点进行分析．11. 解：（1）开关闭合后，电路中有两条并列的电流路径，故灯L1和灯L2并联，故A 错误，B正确；（2）根据公式I=可知，电压相等，两灯的电阻相等时，通过两灯的电流才一定相等，但是两灯的电阻不一定相等，故其中的电流也不一定相等，故C错误；（3）因为两灯并联，所以两灯两端的电压一定相等，故D正确．故选BD．多条流通路径，各个用电器之间互不影响，独立工作．（2）并联电路中，各支路两端的电压相等．此题主要考查的是串并联的识别和并联电路中的电压、电流特点等知识，需要同学们熟记有关知识点，基础性题目，难度不大．12. 解：因L1与L2并联在电压U=6V电源上，即U1=U2=U=6V，则U1=U额1，U2=U额2，两只灯泡都正常发光，所以P1=P额1=3W，P2=P额2=2W，灯泡的亮度取决于它的实际功率，因为2W＜3W，所以2W的小灯泡没有3W的小灯泡亮，故A、B、C正确，D错误．故选ABC．已知两灯泡的额定功率和额定电压，因为并联，电压相等，根据公式求出实际功率．“6V 3W”的灯泡L2，接在6V的电源上，实际功率就等于额定功率．本题考查并联电路中电压的规律，实际功率与额定功率的比较，欧姆定律和电功率公式及其变形的灵活运用．13. 解：由电路图可知，两灯泡串联，电压表测L2两端的电压，即U L2=2V，串联电路中总电压等于各分电压之和，电源的电压U=6V，则L1两端的电压：U L1=U-U L2=6V-2V=4V．故答案为：2；4．由电路图可知，两灯泡串联，电压表测L2两端的电压；已知电源的电压，根据串联电路的电压特点求出L1两端的电压．本题考查了串联电路的电压特点，关键是电压表所测电路元件的判断．14. 解：小彩灯额定电压小于家庭电路电压，小彩灯应串联接入家庭电路；串联的只数n===20只；故答案为：20；串．家庭电路电压是220V，小彩灯额定电压小于家庭电路电压，要使小彩灯正常发光，应把小彩灯串联接入电路；根据家庭电路电压及小彩灯额定电压，应用串联电路特点可以求出串联小彩灯的只数．知道串联电路具有分压作用、熟练应用串联电路特点即可正确解题．15.测两灯泡电压，由串联电路特点求出各电压表的示数，本题考查串联电路的电压规律，分析清楚电路结构，明确各电压表所测电路，掌握串联电路特点是正确解题的关键．。

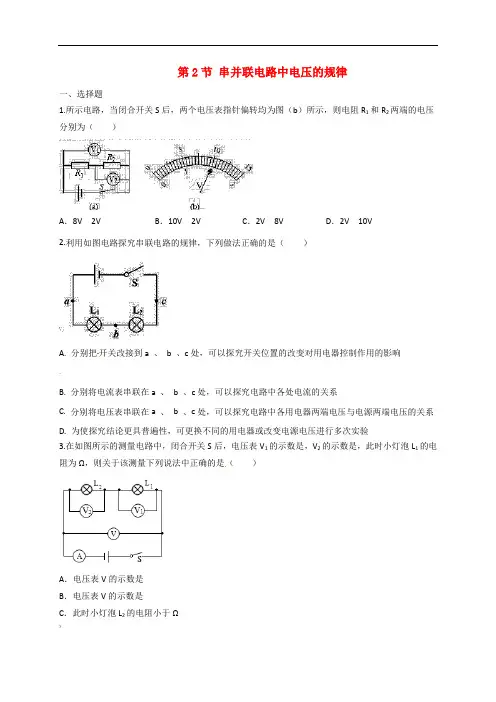

第2节串并联电路中电压的规律一、选择题1.所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．8V 2V B．10V 2V C．2V 8V D．2V 10V2.利用如图电路探究串联电路的规律，下列做法正确的是（）A. 分别把开关改接到a 、b 、c处，可以探究开关位置的改变对用电器控制作用的影响、B. 分别将电流表串联在a 、b 、c处，可以探究电路中各处电流的关系C. 分别将电压表串联在a 、b 、c处，可以探究电路中各用电器两端电压与电源两端电压的关系D. 为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验3.在如图所示的测量电路中，闭合开关S后，电压表V1的示数是，V2的示数是，此时小灯泡L1的电阻为Ω，则关于该测量下列说法中正确的是（）A．电压表V的示数是B．电压表V的示数是C．此时小灯泡L2的电阻小于Ω》D．电流表的两个量程（0～；0～3A）中应选0～4.在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的示数是，V1的示数是，V2的示数应为（）A．B．C．D．5.如图所示，电源电压为6V，当开关S闭合后，只有一个灯泡发光，且两只电压表示数均为6V，产生这一现象的原因可能是（）A．灯L1可能短路B．灯L1可能断路C．灯L2可能短路D．灯L2可能断路6.如图所示电路中，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2（五块电表的读数均不为零），那么下列关系式正确的是（）A．U2＝U1═U3I1＝I2B．U2＝U1+U3I1＝I2C．U3＝U1+U2 I1＝I2D．U3＝U1+U2I1＞I2"二、填空题V1V2^L1S7.小明用如图所示的电路来探究串联电路的电压关系.已知电源电压为6V ，当开关S 闭合后，发现两灯均不亮．他用电压表分别测a 、c 和a 、b 两点间的电压，发现两次电压表示数均为6V ，由此判定灯______（选填“L 1”或“L 2”）断路，用电压表测b 、c 两点间的电压表示数为_______V 。

人教版九年级物理全一册《16.2串、并联电路中电压的规律》同步练习题(带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，过一会儿发现电压表V1和电流表几乎无示数，电压表V2的示数明显变大，则故障是（）A．L1短路B．L2短路C．L1断路D．L2断路2．如图所示，开关S闭合后，灯L1发光，L2不发光，电压表接AB两点时有示数，电压表接BC两点时无示数。

则产生上述现象的原因可能是（）A．灯L2的灯丝断了B．开关S处断路C．BC段之间发生短路D．AB段之间发生短路3．一次电学实验课上婷婷设计了如图所示的电路图，闭合开关后可以得出以下几种结论，其中正确的是（）A．L1和L2并联B．电压表测得是灯L2的电压C．越亮的灯泡电流越大D．电阻越大的灯泡，两端电压越大4．小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯串联后通过电源适配器接入照明电路的，他取下其中一只LED灯接在一节电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断符合上述实验事实的是A．LED灯主要是将电能转化为内能B．LED灯应用了半导体材料C．灯带中一只LED灯断路后其他灯还亮D．单只LED灯工作电压是220V5．对如图的电路图分析正确的是A．L1与L2并联，A测量L2的电流B．L1与L2并联，V1与V2的示数应该相等C．L1与L2串联，V1测量电源电压D．L1与L2串联，V1与V2的示数之和等于电源电压6．如图所示，电源电压为6V，电压表读数为2.5V，则( )A．L1两端的电压为2.5VB．L2两端的电压为2.5VC．L2两端的电压为3.5VD．A与C说法都正确7．如图所示电路中，闭合开关S，小灯泡发光，电路正常。

若将电压表与电流表交换位置后连入电路中，电路可能出现的情况是（）A．电流表示数增大B．电流表示数减小C．电压表示数增大D．电压表示数减小8．如图所示电路，电源电压保持不变。

九年级物理上册《第十六章串、并联电路中电压的规律》同步练习题带答案-人教版学校:___________班级：___________姓名：___________考号：___________知识点回顾一、串、并联电路中电压的规律1.串联电路：电源两端电压等于各用电器两端电压之和。

即：U总=U1+U2.2.并联电路：电源两端电压等于各支路中用电器两端电压。

即：U总=U1=U2二、串、并联电路电压的计算1.先将电压表看成断路。

2.再对电路串并联进行判断。

3.最后利用串并联电路中电压的特点进行计算。

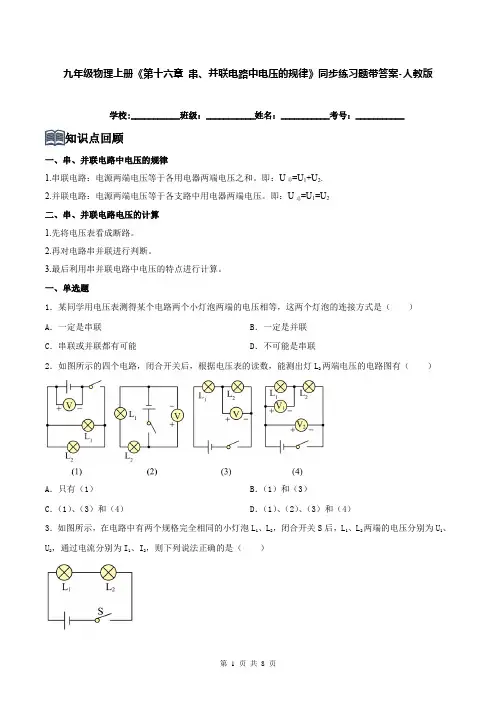

一、单选题1．某同学用电压表测得某个电路两个小灯泡两端的电压相等，这两个灯泡的连接方式是（）A．一定是串联B．一定是并联C．串联或并联都有可能D．不可能是串联2．如图所示的四个电路，闭合开关后，根据电压表的读数，能测出灯L2两端电压的电路图有（）A．只有（1）B．（1）和（3）C．（1）、（3）和（4）D．（1）、（2）、（3）和（4）3．如图所示，在电路中有两个规格完全相同的小灯泡L1、L2，闭合开关S后，L1、L2两端的电压分别为U1、U2，通过电流分别为I1、I2，则下列说法正确的是（）A．I1≠I2 U1=U2B．I1=I2 U1≠U2C．I1≠I2 U1≠U2D．I1=I2 U1=U24．如图所示，电源电压为3V，电压表示数为1V，则灯泡L 2两端的电压为（）A．2V B．4V C．3V D．1V5．如图所示，在探究串联电路的电压关系时，小华用电压表测出两端的电压分别为U ab=2V，U bc=1V，U ac=3V。

在表格中记录数据后，下一步该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值6．如图所示的电路中，将开关S闭合，灯L1和灯L2均发光。

下列说法中正确的是（）A．灯L1一定比灯L2亮B．灯L1和灯L2两端的电压一定相等C．通过灯L1的电流与通过电源的电流一定相等D．若L1的灯丝断了，灯L2一定熄灭7．如图所示电路，小明研究串联电路中电流、电压特点的电路图，当开关闭合时，灯L1、L2都不亮，电流表无示数，但电压表示数较大。

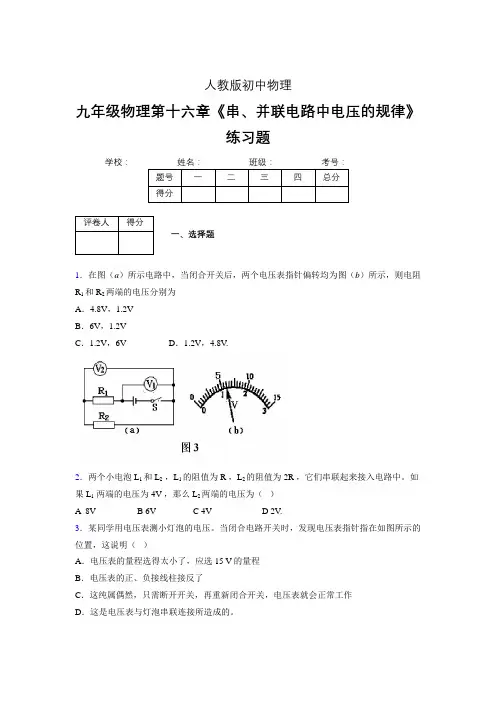

人教版初中物理九年级物理第十六章《串、并联电路中电压的规律》练习题学校：题号一二三四总分得分评卷人得分一、选择题1．在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为A．4.8V，1.2VB．6V，1.2VC．1.2V，6V D．1.2V，4.8V.2．两个小电泡L1和L2，L1的阻值为R ，L2的阻值为2R ，它们串联起来接入电路中。

如果L1两端的电压为4V ，那么L2两端的电压为（）A 8VB 6VC 4VD 2V.3．某同学用电压表测小灯泡的电压。

当闭合电路开关时，发现电压表指针指在如图所示的位置，这说明（）A．电压表的量程选得太小了，应选15 V的量程B．电压表的正、负接线柱接反了C．这纯属偶然，只需断开开关，再重新闭合开关，电压表就会正常工作D．这是电压表与灯泡串联连接所造成的。

4．如图所示的电路，闭合开关S后，电灯L1、L2都不发光，且两电表的指针都不动.现将两电灯的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表的指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是（）A．电流表内部接线断了B．灯L1灯丝断了C．灯L2灯丝断了D．电流表和两个电灯都坏.5．如图所示，电源电压保持不变，当只闭合S2时，电压表的示数为3V，当只闭合S1时，电压表的示数为4.5V，则此时L1、L2两端的电压分别是（）A．3V和7.5V B．1.5V和4.5V C．3V和1.5V D．1.5V和3V6．小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小.7．小红同学在做“探究串联电路电压的规律”的实验时，连好了如图所示的电路，接通开关后发现L1正常发光，L2只能微弱发光，对产生这一现象的原因分析，你认为合理的是（）A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小评卷人得分二、填空题8．如图甲所示电路中，电压表测量的是（选填“L1”或“L2”两端的电压，电压表的示数如图乙所示，若电源电压为6V，则灯L1两端电压为 V。

人教版九年级物理第十六章第2节《串、并联电路中电压的规律》课时练习题（含答案）一、单选题1．图所示的电路中，电阻阻值R1<R2。

开关S闭合后，R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2。

下列判断正确的是（）A．U1>U2B．U1<U2C．I1>I2D．I1=I22．如图，电源电压不变。

闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。

排除故障后，滑动变阻器的滑片P向左移动，下列分析正确的是（）A．灯泡不亮是因为滑动变阻器阻值过大B．灯泡不亮是因为灯泡短路C．排除故障后，滑片P向左移动，灯泡变暗D．排除故障后，滑片P向左移动，电流表和电压表示数均变大3．如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（）A．电阻R1断路B．电阻R1短路C．滑动变阻器R断路D．滑动变阻器R短路4．如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（）A．1L短路B．1L断路C．2L短路D．2L断路5．在探究串联电路电压特点时，某同学设计的电路如图所示。

对于下列实验过程中出现的现象及分析正确的是（）A．开关闭合后，如果灯泡L2不亮、L1亮，一定是L2灯丝断了B．如果只有灯泡L1开路，则开关闭合后电压表示数一定为零C．如果只有灯泡L2开路，则开关闭合后电压表示数一定为零D．开关闭合后，如果电压表示数为零，灯泡L2一定不发光二、填空题6．如图甲所示，仅闭合开关S1，电压表示数如图乙；闭合S1、S2，两电流表的指针均如图丙所示。

当S1、S2都闭合时，通过L1的电流为______A，灯L1两端的电压为______V；当仅闭合S1时，电流表A1的示数为______A。

7．某兴趣小组同学按图甲电路做测量电压的实验，闭合开关，两只电压表指针均指在图所示的位置，则电源电压为______V，L1的电压为______V，L2的电压为______V。

专题练习题知识点回忆：1、串联电池组两端的电压等于每节电池两端电压之。

公式：U＝2、几节干电池并联组成的电池组总电压等于。

公式：U＝=3、串联电路的电压规律：串联电路两端的总电压等于各局部电路两端电压之。

公式：U＝4、并联电路的电压规律：并联电路各支路两端的电压。

公式：U＝=专题练习：一、填空题1、市面上有一种节日彩灯工作时的电压要控制在24 V,如果要用干电池作电源,至少要节干电池串联;如果接在220 V的家庭电路中,至少需要串联只这种灯泡.2. 如右图甲所示,是用电压表测量电压的实验电路图,电压表所用量程不明,闭合开关后,电压表V1、V2的指针位置分别如图乙、丙所示。

那么电压表V1、V2的读数分别为、,L2两端的电压为。

3. 如下图,电源为四节新的干电池串联而成,电压表V1的读数为3.6 V,那么电压表V的读数是V,V2的读数是V。

4. 如右图所示,闭合开关S,发现电灯L1、L2均不亮,电流表无示数,说明电路存在故障,用电压表进展检测,发现a、b 间电压为0,b、c和a、c间电压均为3 V,那么电路的故障是.5. 如右图所示,电源电压是3 V且不变,S闭合后电压表示数为V,那么灯L2两端的电压为V;假设断开开关,电压表示数(填“变大〞、“变小〞或“不变〞).6. 如右图所示电路中,电流表A1的示数是 A,A2 A,电压表V的示数是6 V,那么L1两端电压为,L1中的电流为,L2两端电压为,L2中的电流为。

7. 甲和乙两灯的额定电压均为6 V，右图是甲、乙两灯的电流随其两端电压变化的曲线。

现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路平安，电路的工作电流应为________A，电源电压最大为________V。

8.某同学连接的电路如右图所示,他所用的电源是四节新干电池串联组成的电池组,当他将开关闭合后,电压表的示数为V,那么L1两端的电压为,L2两端的电压为。

9.如右图甲所示,当开关S由接B点转到接点A时,电压表示数变化如图乙所示,那么灯泡L2两端的电压是V,电源电压是V。

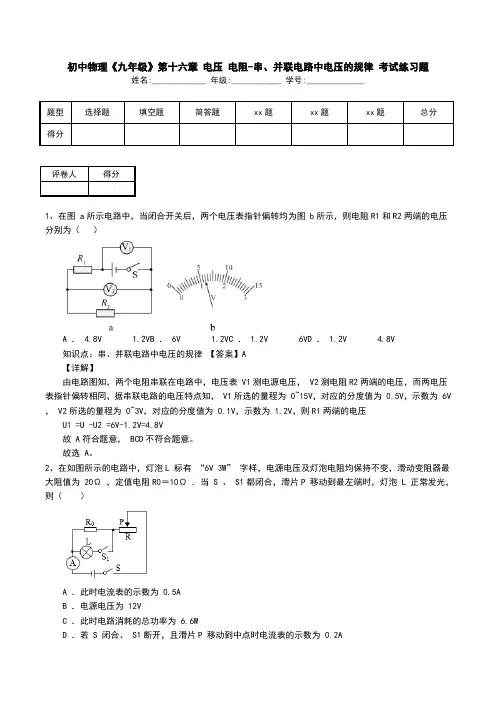

初中物理《九年级》第十六章电压电阻-串、并联电路中电压的规律考试练习题姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分评卷人得分1、在图 a所示电路中，当闭合开关后，两个电压表指针偏转均为图 b所示，则电阻R1和R2两端的电压分别为（）A ． 4.8V 1.2VB ． 6V 1.2VC ． 1.2V 6VD ． 1.2V 4.8V知识点：串、并联电路中电压的规律【答案】A【详解】由电路图知，两个电阻串联在电路中，电压表 V1测电源电压， V2测电阻R2两端的电压，而两电压表指针偏转相同，据串联电路的电压特点知， V1所选的量程为 0~15V，对应的分度值为 0.5V，示数为 6V ， V2所选的量程为 0~3V，对应的分度值为 0.1V，示数为 1.2V，则R1两端的电压U1 =U -U2 =6V-1.2V=4.8V故 A符合题意， BCD不符合题意。

故选 A。

2、在如图所示的电路中，灯泡L 标有“6V 3W” 字样，电源电压及灯泡电阻均保持不变，滑动变阻器最大阻值为20Ω ，定值电阻R0＝10Ω ．当 S 、 S1都闭合，滑片P 移动到最左端时，灯泡 L 正常发光，则（）A ．此时电流表的示数为 0.5AB ．电源电压为 12VC ．此时电路消耗的总功率为 6.6WD ．若 S 闭合、 S1断开，且滑片P 移动到中点时电流表的示数为 0.2A知识点：串、并联电路中电压的规律【答案】C【详解】ABC ．当 S 、 S1都闭合，滑片P 移动到最左端时，R0与L 并联，电流表测干路电流。

由于灯泡 L 正常发光时，则PL＝P 额＝3W电源电压U＝UL＝U 额＝6V通过灯泡的电流IL ==0.5A通过R0的电流I0 ==0.6A则电流表示数为I＝IL +I0＝0.5A+0.6A ＝ 1.1A总功率P＝UI＝6V×1.1A ＝ 6.6W故AB 错误， C 正确；D ．若 S 闭合、 S1断开时，R0与R串联，当滑片P 移动到中点，则：滑动变阻器连入电路的电阻R ′=R =×20Ω ＝10Ω总电阻R 总＝R0 +R ′ ＝10Ω+10Ω ＝20Ω电流表的示数I ==0.3A故D 错误。

人教新版物理九年级上学期串并联电路中电压的规律同步练习一．选择题〔共12小题〕1．小明按图甲所示的电路停止实验，当闭合开关用电器正常任务时，电压表V1和V2的指针位置完全一样，如图乙所示，那么R1、R2两端的电压为区分为〔〕A．1.2V 6V B．1.4V 5.2V C．4.8V 1.2V D．1.4V 3.8V2．在如图电路中，开封锁合时，电压表V1、V2、V3的读数区分是U1、U2、U3，那么U1、U2、U3的关系正确的选项是〔〕A．U1=U2+U3B．U1=U2=U3C．U1＞U2＞U3D．U3＞U2＞U13．如下图的电路中，电池组为三节新干电池串联而成，闭合开关后，电压表的示数是3V，那么电阻R2两端的电压〔〕A．6V B．4.5V C．3V D．1.5V4．小明同窗在做〝探求串联电路电压的规律〞的实验时，连好了如下图的电路，接通开关后发现L1正常发光，L2只能微弱发光，对发生这一现象的缘由剖析，你以为合理的是〔〕A．灯泡L2发作了断路B．灯泡L2发作了短路C．由于灯泡L2的电阻较大，其实践功率较小D．由于灯泡L2的电阻较小，其实践功率较小5．有两个电路元件A、B，把它们串联在电路中，如图乙所示，流过元件的电流与其两端的电压关系如图甲所示。

闭合开关S，这时电流表的示数为0.2A，假定将A、B两元件并联接在原来的电源上，那么此时电路中的总电流为〔〕A．1.2A B．0.6A C．0.7A D．0.5A6．如下图电路，灯L1的电阻比L2的小。

开封锁合，灯均发光，那么〔〕A．A示数大于A1示数B．A2示数大于A1示数C．V示数等于V1示数D．V1示数大于V2示数7．如图〔a〕所示的电路中，当开关S闭合后，电路中经过的电流是0.1A，电压表V1和V2的示数如图〔b〕所示，那么灯L1、L2两端的电压不能够是〔〕A．0.9V 3.6V B．0.9V 0V C．4.5V 0V D．4.5V 4.5V8．如下图，电源电压不变，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.6V．那么以下说法中不正确的选项是〔〕A．电源电压为6VB．L1两端电压为2.4VC．将电压表V2换成电流表，那么L1亮，L2不亮D．将电压表都换成电流表，那么L1与L2并联9．如下图，电源电压是6V且坚持不变，开关S闭合后，电压表的示数是2V，那么〔〕A．L1两端的电压是2V B．L1两端的电压是4VC．L2两端的电压是4V D．L2两端的电压是6V10．如下图，在〝探求串联电路的电压规律〞实验时，闭合开关，用电压表区分测出AB，BC，AC 两端的电压区分为U AB=1.5V，U BC=1.5V，U AC=3V，在表格中记载数据后，接着的实验步骤是〔〕A．整理器材，完毕实验B．换用电压表的另一量程，再测出一组电压值C．剖析数据，得出结论D．换用不同规格的小灯泡，再测出几组电压值11．在〝探求串联电路的电压规律〞时，采用如下图的电路。

人教版九年级物理第16章第二节串、并联电路中电压的规律同步练习 含答案知识点1串联电路的电压规律1.在如图甲所示的电路中,当闭合开关后,两个电压表指针偏转均为图乙所示,则电灯L1和L2两端的电压分别为 （ ）A.7.2V1.8VB.9V1.8VC.1.8V7.2VD.9V7.2V2.串联电路电压的规律:(1)内容:串联电路中总电压等于_______________。

(2)公式:____________________。

3.元旦期间小明和爸爸一起布置房间,爸爸将一串串的小彩灯挂在房间中;每一串由20只小灯泡组成。

每串小灯泡两端的电压是_____V,每一只小灯泡两端的电压是_____V 。

知识点 并联电路的电压规律4.在如图所示电路中,闭合开关,电流表A1、A2的示数分别为0.1A 0.5A,那灯L1、L2两端的电压U1、U2的关系是 （ ）21212121....U U D U U C U U B U U A ≤=〈〉5..在如图所示的电路中,电源电压保持不变,当开关S 闭合时,灯L1、L2都亮,电压表的示数为3V,当开关S 断开时,电压表的示数将 ( )A.增大到6VB.减小到1.5VC.保持3V 不变D.减小为06.并联电路电压的规律:(1)内容:并联电路各支路两端的电压_______并且等于_______。

(2)公式:_____________________。

7.在“探究并联电路电压规律”的实验中,小明同学连接的实物电路如图甲所示(电压表尚未连接)(1)闭合开关S,小灯泡L1、L2都_______(选填“亮”或“不亮”)。

(2)小明只将导线②接e点的一端改接到_______点就连成了正确的电路(3)小明分别测出灯L1、L2以及电源两端的电压,电压表示数相同,如图乙所示,其值为_______V。

实验结论:并联电路中,_____________________(4)实验评估:为了使实验结论具有普遍性,你的建议是_____________________8.小灯泡正常工作时的电压为3V,那么手电筒里的电池应怎样连接( )9.(多选)如图所示,闭合开关后,电压表的示数为3.8V,灯L2比L1亮,下列分析正确的是( )A.电压表使用的量程是0~15VB.电源的电压为3.8VC.灯L2两端的电压比灯L1两端的电压大D.灯L1两端的电压为3.8V10.如图所示是小宝同学做探究实验时的电路图,电路中的两只相同的电压表选用了不同的量程,测量时,两只电压表的指针恰好指在同一位置处,电压表V1和V2的示数之比是_______,选择0~15V量程的电压表是_______11.甲、乙两灯并联在同一电路中,甲灯比乙灯亮,则甲灯两端的电压_______(选填“大于”“等于”或“小于”)乙灯两端的电压。

人教版九年级全一册第2节串、并联电路中电压的规律(154)1.如图所示的电路中,闭合开关后，两灯都发光,电压表V1、V2的示数分别是4V 和2.5V,则电源电压是V,灯L2两端的电压是V,灯L1两端的电压是V。

2.在图甲中，电源电压为4.5V，当闭合开关后，电压表的示数如图乙所示，则L1两端的电压为V。

3.如图所示，在探究“并联电路中电压的规律”时，小雨同学用电压表测出L1、L2和电源两端的电压分别为U1=3V、U2=3V、U=3V，在表格中记录数据后，下一步应进行的操作是（）A.整理器材，分析数据，得出结论B.换用不同规格的小灯泡，再测出几组电压值C.对换L1和L2的位置，再测出一组电压值D.以上说法均不正确4.如图所示电路中,闭合开关后,若电压表V1的示数为2.6V,则电压表V2的示数为V,电压表V的示数为V。

5.关于“串联电路和并联电路电压的关系”，下列说法中正确的是（）A.串联电路中各用电器两端电压一定不相等B.串联电路中总电压一定等于各部分电路电压之和C.并联电路中各用电器两端电压可能相等D.并联电路中总电压一定等于各部分电路电压之和6.如图(a)所示电路中，当闭合开关后，两只电压表的指针偏转如图(b)所示，则灯泡L1和L2两端的电压分别是（）A.6V 1.5VB.7.5V 1.5VC.1.5V7.5VD.1.5V6V7.如图所示，将开关闭合后,电压表V1和V2的示数分别为10V、4V，则L2两端电压为（）A.4VB.6VC.10VD.14V8.如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压是（）A.4.5VB.5.5VC.3VD.2V9.如图甲所示电路中，电压表测量的是(选填“L1”或“L2”)两端的电压，电压表的示数如图乙所示，若电源电压为6V，则灯L1两端电压为V。

10.在今年的实验操作考试中，吴丽同学抽到“探究串联电路电压的规律”的实验，其实验过程如下：(1)她在检查实验器材时发现电压表的指针位置如图甲所示，则接下来她要对电压表进行的操作是。

16.2串、并联电路中电压的规律一、选择题1．如图1所示，在探究“串联电路的电压关系”时，小明闭合开关后，用电压表测出ab、bc、ac两端的电压分别为U ab＝2 V、U bc＝2 V、U ac＝4 V。

在表格中记录数据后，接着应该做的是()图1A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值2．在探究“并联电路的电压特点”时，小明设计了如图2甲、乙、丙所示电压表的三种接法，则下列说法正确的是()图2A．三种接法测得的结果不同B．只有乙接法测得的结果正确C．甲和丙的测量结果之和等于乙的测量结果D．三种接法测得的结果一样3．一部录音机正常工作时的电压是9 V，如果用新干电池做电源，则需要将() A．6节新干电池并联B．6节新干电池串联C．3节新干电池并联D．3节新干电池串联4．图3中，灯泡L1比L2亮，电压表V2的示数为6 V，下列说法正确的是()图3A．电压表V1示数为6 VB．电压表V1示数大于6 VC．电压表V示数小于6 VD．电压表V示数大于6 V5．如图4所示，电源电压保持不变。

当开关S1断开、S2闭合时，电压表的示数为4.5 V；当开关S1闭合、S2断开时，电压表的示数为3 V。
