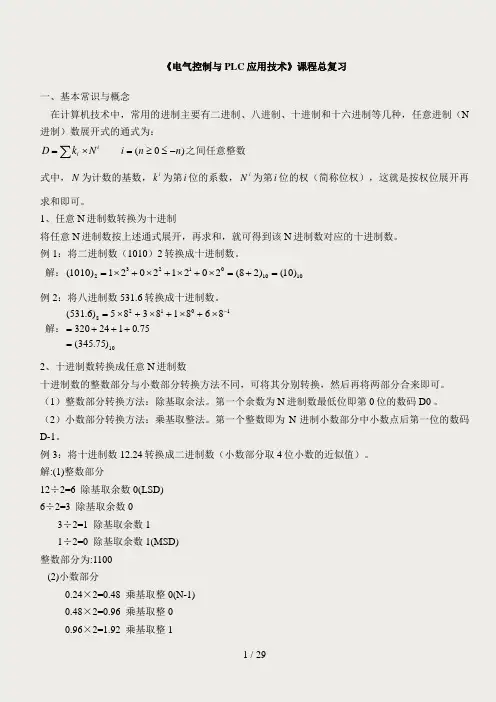

《电气控制与PLC 应用技术》课程总复习一、基本常识与概念在计算机技术中,常用的进制主要有二进制、八进制、十进制和十六进制等几种,任意进制(N 进制)数展开式的通式为:∑⨯=i i N k D )0(n n i -≤≥=之间任意整数式中,N 为计数的基数,i k 为第i 位的系数,i N 为第i 位的权(简称位权),这就是按权位展开再求和即可。
1、任意N 进制数转换为十进制将任意N 进制数按上述通式展开,再求和,就可得到该N 进制数对应的十进制数。
例1:将二进制数(1010)2转换成十进制数。
解:321021010(1010)12021202(82)(10)=⨯+⨯+⨯+⨯=+=例2:将八进制数531.6转换成十进制数。
解:1010128)75.345(75.012432086818385)6.531(=+++=⨯+⨯+⨯+⨯=-2、十进制数转换成任意N 进制数 十进制数的整数部分与小数部分转换方法不同,可将其分别转换,然后再将两部分合来即可。
(1)整数部分转换方法:除基取余法。
第一个余数为N 进制数最低位即第0位的数码D0 。
(2)小数部分转换方法:乘基取整法。
第一个整数即为N 进制小数部分中小数点后第一位的数码D-1。
例3:将十进制数12.24转换成二进制数(小数部分取4位小数的近似值)。
解:(1)整数部分12÷2=6 除基取余数0(LSD)6÷2=3 除基取余数03÷2=1 除基取余数11÷2=0 除基取余数1(MSD)整数部分为:1100(2)小数部分0.24×2=0.48 乘基取整0(N-1)0.48×2=0.96 乘基取整00.96×2=1.92 乘基取整10.92×2=1.84 乘基取整1(3)以上两部分全起来得:(12.24)10=(1100.0011)23、二进制数与八进制、十六进制数之间的转换(1)二进制数转换成八进制、十六进制数转换方法:从小数点开始,分别向左、向右每3位(八进制)数或每4位(十六进制)数为一组,位数不足者在最左或最右侧用0补足位数,每组分别用对应的一个八进制或十六进制数来表示。
电气控制与plc应用技术期末试题及答案一、单项选择题(每题2分,共20分)1. PLC的全称是()。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑电路答案:A2. 下列哪个不是PLC的特点?()A. 高可靠性B. 高灵活性C. 高成本D. 易于编程答案:C3. PLC的输入/输出接口通常采用()。
A. 继电器B. 晶体管C. 集成电路D. 光耦答案:B4. 在PLC中,用于实现顺序控制的编程方法是()。
A. 梯形图B. 语句表C. 功能块图D. 结构化文本答案:A5. PLC的扫描周期主要受()的影响。
A. 程序复杂度B. 外部负载C. 电源电压D. 内部存储器大小答案:A6. PLC的输出接口通常采用()。
A. 开关量输出B. 模拟量输出C. 脉冲输出D. 以上都是答案:D7. 在PLC中,用于实现定时控制的软元件是()。
A. 计数器B. 定时器C. 累加器D. 寄存器答案:B8. PLC的编程语言不包括()。
A. 梯形图B. 汇编语言C. 功能块图D. 结构化文本答案:B9. PLC的输入接口主要用于接收()。
A. 模拟信号B. 脉冲信号C. 开关信号D. 以上都是答案:D10. PLC的输出接口主要用于控制()。
A. 传感器B. 显示器C. 执行器D. 以上都是答案:C二、多项选择题(每题3分,共15分)1. PLC的编程语言包括()。
A. 梯形图B. 布尔逻辑C. 功能块图D. 结构化文本答案:ACD2. PLC在工业自动化中的应用包括()。
A. 包装机械B. 交通信号控制C. 家庭照明D. 机器人控制答案:ABD3. PLC的输入设备可以是()。
A. 按钮B. 传感器C. 继电器D. 显示器答案:AB4. PLC的输出设备可以是()。
A. 继电器B. 指示灯C. 电机D. 显示器答案:ABC5. PLC的编程软件通常具备的功能包括()。
A. 程序编辑B. 程序下载C. 故障诊断D. 数据监控答案:ABCD三、判断题(每题2分,共10分)1. PLC的输出接口可以直接驱动大功率电机。
年国家开放大学电大《电气控制与PLC》期末复习1 一、填空题1、低压电器通常指工作在交流 1200V 以下,直流 1500 V 以下的电路中,起到连接、控制、保护和调节作用的电器设备。
2、热继电器是专门用来对连续运行的电动机进行过载保护,以防电动机因过热而烧毁的一种保护电器,通常是把其常闭触点串接在控制电路中。
3、对于正常运行在三角形连接的电动机,可采用星/三角形降压起动,即起动时,定子绕组先接成星形,当转速上升到接近额定转速时,将定子绕组联结方式改接成三角形,使电动机进入全压正常运行状态。
4、可编程控制器的硬件组成与微型计算机相似,其主机由CPU、存储器、输入输出接口、电源等几大部分组成。
5、PLC 运行时,应该将其开关置RUN档(RUN、STOP)。
6、可编程序控制器的编程语言标准 IEC1131-3 标准详细说明了句法、语义和 5 种编程语言的表达方式,这 5 种编程语言分别为:指令表语言、梯形图语言、功能块图语言、结构文本语言、顺序功能图(SFC)语言。
7、PLS 为上升沿脉冲指令,PLF 为下降沿脉冲指令,皆输出一个扫描周期的脉冲信号。
8、如图示:若闭合 X1,则 Y3、Y2、Y1、Y0 中Y3亮。
9、FX 2N PLC 只有两条步进指令,它们是STL、RET。
10、在电气控制技术中,通常采用熔断器或断路器进行短路保护。
MOVK8K1Y0 END X12 11、常用的电气制动方式有反接制动和能耗制动。
12、电动机长动与点动控制区别的关键环节是自锁触头是否接入。
13、当电动机容量较大,起动时产生较大的启动电流,会引起电网电压下降,因此必须采用降压起动的方法。
14、“LD”为取指令的助记符。
“LDI”为取反指令的助记符。
15、状态元件 S 在步进顺控程序的编程中是一类非常重要的软元件,它与后述的步进顺控指令 STL_组合使用。
16、辅助继电器的常开和常闭触点使用次数不限,在 PLC 内可自由使用。

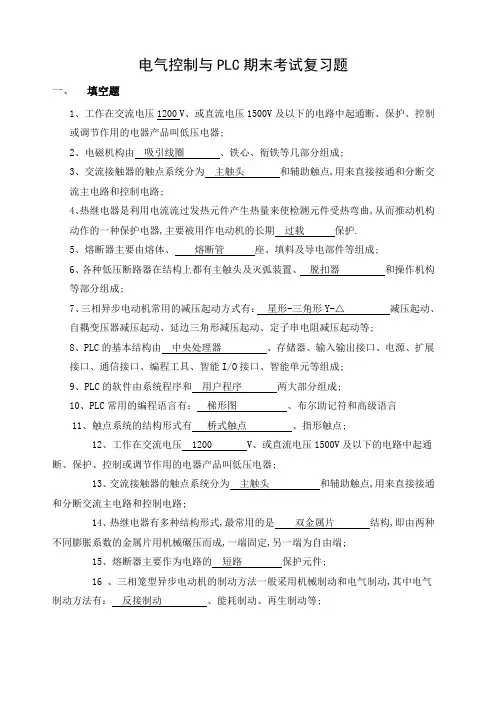

电气控制与PLC期末考试复习题一、填空题1、工作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器;2、电磁机构由吸引线圈、铁心、衔铁等几部分组成;3、交流接触器的触点系统分为主触头和辅助触点,用来直接接通和分断交流主电路和控制电路;4、热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲,从而推动机构动作的一种保护电器,主要被用作电动机的长期过载保护.5、熔断器主要由熔体、熔断管座、填料及导电部件等组成;6、各种低压断路器在结构上都有主触头及灭弧装置、脱扣器和操作机构等部分组成;7、三相异步电动机常用的减压起动方式有:星形-三角形Y-△减压起动、自耦变压器减压起动、延边三角形减压起动、定子串电阻减压起动等;8、PLC的基本结构由中央处理器、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成;9、PLC的软件由系统程序和用户程序两大部分组成;10、PLC常用的编程语言有:梯形图、布尔助记符和高级语言11、触点系统的结构形式有桥式触点、指形触点;12、工作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器;13、交流接触器的触点系统分为主触头和辅助触点,用来直接接通和分断交流主电路和控制电路;14、热继电器有多种结构形式,最常用的是双金属片结构,即由两种不同膨胀系数的金属片用机械碾压而成,一端固定,另一端为自由端;15、熔断器主要作为电路的短路保护元件;16 、三相笼型异步电动机的制动方法一般采用机械制动和电气制动,其中电气制动方法有:反接制动、能耗制动、再生制动等;17、电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等;18、PLC的基本结构由中央处理器、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成;19、按PLC物理结构形式的不同,可分为整体式和模块式两类;20、PLC常用的编程语言有:梯形图、指令表、高级语言;二、选择题1、电磁机构中,吸引线圈的作用是: AA、将电能转化成磁场能量B、将磁场能转化成电能2、用来分断或接通主电路的是交流接触器的AA、辅助触点B、主触点3、电磁式交流接触器和交流继电器的区别是: B A、交流接触器有短路环,而继电器没有B、交流接触器有主、辅助触点之分,而继电器没有C、没有区别4、熔断器作为短路保护的电器,它是 B 于被保护电路中的;A、并接B、串接C、串接或并接都可以5、把线圈额定电压为220V的中间继电器线圈误接入380V的交流电源上会发生的问题是: CA、中间继电器正常工作B、中间继电器产生强烈震动C、烧毁线圈D、烧毁触点6、交流接触器的电气文字符号是: DA、KAB、KTC、SBD、KM7、熔断器的电气文字符号是: AA、FUB、KMC、KAD、FR8、下列对PLC软继电器的描述正确的是: AA、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确9、AN指令的作用是: CA、用于单个常闭触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常开触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接10、ST指令的作用是: D A、用于串联或并联连接 B、常闭触点与起始母线的连接C、用于驱动线圈 D、常开触点与起始母线的连接11、电磁机构中,吸引线圈的作用是: AA、将电能转化成磁场能量B、将磁场能转化成电能12、用来分断或接通控制电路的是交流接触器的 AA、辅助触点B、主触点13、电磁式交流接触器和交流继电器的区别是:BA、交流接触器有短路环,而继电器没有B、交流接触器有主、辅助触点之分,而继电器没有C、没有区别14、下列对PLC输入继电器的描述正确的是: AA、输入继电器的线圈只能由外部信号来驱动B、输入继电器的线圈只能由程序来驱动C、输入继电器的线圈既可以由外部信号来驱动又可以由程序来驱动15、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是: CA、接触器正常工作B、接触器产生强烈震动C、烧毁线圈D、烧毁触点16、中间继电器的电气符号是: CA、SBB、KTC、KAD、KM17、自动空气开关的电气符号是: BA、SBB、QFC、FRD、FU18、下列对PLC软继电器的描述,正确的是:AA、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确19、OR指令的作用是:DA、用于单个常开触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接20、用于驱动线圈的指令是: D A、LD B、AND C、OR D、OUT三、判断题1、电磁式交流接触器的铁心端面上必须安装一个铜制的短路环; 正确2、产生电弧的条件是:A、在大气中断开电路 B、被断开电路的电流超过某一数值 C、断开后加在触点间隙两端电压超过某一数值在12—20V之间 B3、交流接触器在灭弧装置损坏的情况下也可以使用; 错4、安装刀开关时,刀开关在合闸状态下手柄应该向上,不能倒装和平装,以防止闸刀松动落下时误合闸; 对5、一般情况下,速度继电器有两对常开触点和两对常闭触点,当电动机带动其转子向某方向运行达到某一转速时,有一对常开触点接通,常闭触点断开,所以速度继电器可以用于电机的制动控制; 对6、PLC的输出继电器的线圈不能由程序驱动,只能由外部信号驱动错7、PLC的输出线圈可以放在梯形图逻辑行的中间任意位置; 错8、PLC的软继电器编号可以根据需要任意编写; 错9、在绘制电气元件布置图时,重量大的元件应放在下方,发热量大的元件应放在上方; 对10、在设计PLC的梯形图时,在每一逻辑行中,并联触点多的支路应放在左边; 对11、电磁机构由吸引线圈、铁心、衔铁等几部分组成; 对12、因为交流电磁继电器的触点工作电流较小,所以其铁心端面上不需要安装短路环; 对13、交流接触器的灭弧罩如果损坏,一时又找不到零件更换,可以先去掉灭弧罩使用; 错14、为了避免误操作,通常将控制按钮的按钮帽用红色表示停止按钮,绿色表示启动按钮;对15、安装刀开关时,刀开关在合闸状态下手柄应该向上,不能倒装和平装,以防止闸刀松动落下时误合闸; 对16、PLC的输出继电器的线圈只能由程序驱动; 对17、在设计PLC的梯形图时,左母线与线圈之间是否需要触点可以根据需要确定; 错18、PLC的所有软继电器都是既有线圈又有触点; 错19、在绘制电器元件布置图时,重量大的元件应放在上方,而发热量大的元件应放在下方; 错20、在设计PLC的梯形图时,在每一逻辑行中,串联触点多的支路应放在上方 ; 对四、问答题1、下列电路为电动机正反转控制电路KM1控制电机正转,KM2控制电机反转,试简述其工作过程;答:1、接通电源,按下正转启动按钮SB2,正转接触器KM1的线圈得电工作,其常开辅助触点闭合实现自锁,电机开始正转,其常闭辅助触点断开,使反转接触器KM2的线圈不能得电而不能工作即实现互锁;松开SB2,正转接触器KM1也能继续工作;在KM1工作过程中如果按下反转启动按钮SB3,其常闭触点使正转接触器KM1的线圈断电而停止工作,即电机停止正转;同时反转接触器KM2的线圈得电开始工作,其常开辅助触点闭合实现自锁,常闭辅助触点断开使KM1无法得电工作即实现互锁,电机开始反转;松开SB3,反转接触器KM2也能继续工作;在电机正转或反转过程中如果按下停止按钮SB1,相应接触器线圈失电停止工作,电机停止运转;如果该电路出现短路,则熔断器FU1迅速熔断而切断电路电源;如果电机过载,则热继电器的常闭触点断开而切断相应接触器线圈的电源,达到电机过载保护的目的;2、写出下面梯形图的程序语句;3、指出下面梯形图中的错误在错误处用A、B、C、……标明,不用改正;4、简述下列电路的工作过程;5、指出下面梯形图中的错误在错误处用A、B、C、……标明,不用改正;五、分析题1、下列电路为三相笼型电机单向旋转连续控制电路,接通电源,当按下启动按钮SB2时,交流接触器KM不工作,试分析故障原因;1.熔断器FU1、FU2烧毁或接触不良;2.按钮SB1、SB2损坏或触点接触不良;3.热继电器FR故障或常闭触点断开;4.交流接触器故障5.线路故障6.熔断器FU1、FU2烧毁或接触不良;7.按钮SB1、SB2损坏或触点接触不良;8.热继电器FR故障或常闭触点断开;9.交流接触器故障;。

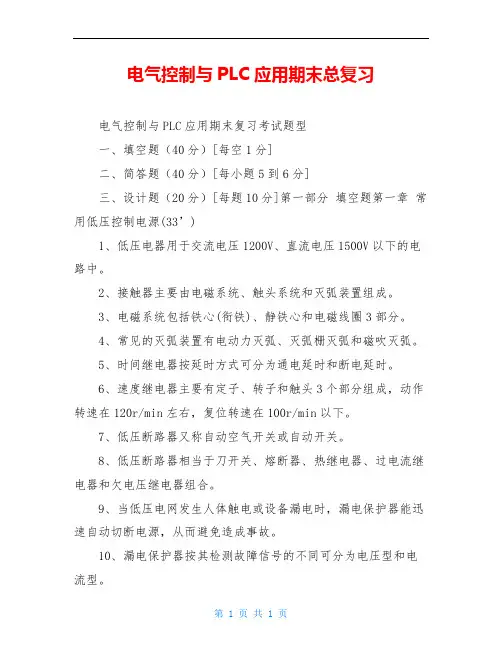

电气控制与PLC应用期末总复习电气控制与PLC应用期末复习考试题型一、填空题(40分)[每空1分]二、简答题(40分)[每小题5到6分]三、设计题(20分)[每题10分]第一部分填空题第一章常用低压控制电源(33’)1、低压电器用于交流电压1200V、直流电压1500V以下的电路中。
2、接触器主要由电磁系统、触头系统和灭弧装置组成。
3、电磁系统包括铁心(衔铁)、静铁心和电磁线圈3部分。
4、常见的灭弧装置有电动力灭弧、灭弧栅灭弧和磁吹灭弧。
5、时间继电器按延时方式可分为通电延时和断电延时。
6、速度继电器主要有定子、转子和触头3个部分组成,动作转速在120r/min左右,复位转速在100r/min以下。
7、低压断路器又称自动空气开关或自动开关。
8、低压断路器相当于刀开关、熔断器、热继电器、过电流继电器和欠电压继电器组合。
9、当低压电网发生人体触电或设备漏电时,漏电保护器能迅速自动切断电源,从而避免造成事故。
10、漏电保护器按其检测故障信号的不同可分为电压型和电流型。
11、低压隔离器也称刀开关,品种主要有低压刀开关、熔断器式刀开关和组合开关3种。
12、位置开关按其结构不同可分为直动式、滚轮式和微动式。
第二章电气控制线路的基本原则和基本环节(26’)1、电气控制线路的表示方法有:电气原理图、电气元件布置图和电气安装接线图3种。
2、电气控制工程图中,文字符号分为基本文字符号和辅助文字符号。
3、三相笼型电动机减压启动的方法有定子绕组串电阻减压启动、自耦变压器减压启动、Y-△减压启动和延边三角形减压启动等。
4、三相异步电动机常用的电气制动方法有:反接制动、能耗制动、发电制动和电容制动等。
5、三相异步电动机的调速方法有:改变电动机定子绕组的磁极对数p、改变电源频率f1和改变转差率s等。
第三章可编程控制器基础(14’)1、PLC的存储器单元可分为两个部分:系统程序存储器和用户程序存储器。
2、PLC的输入单元通常有直流、交流和交直流3种类型。

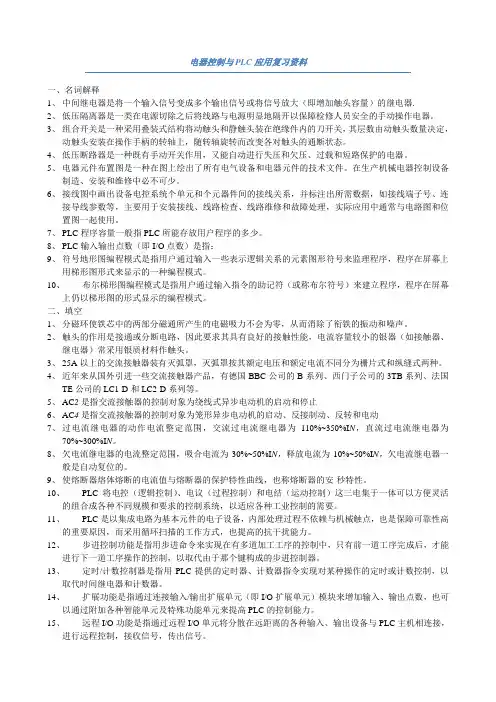

电器控制与PLC应用复习资料一、名词解释1、中间继电器是将一个输入信号变成多个输出信号或将信号放大(即增加触头容量)的继电器.2、低压隔离器是一类在电源切除之后将线路与电源明显地隔开以保障检修人员安全的手动操作电器。
3、组合开关是一种采用叠装式结构将动触头和静触头装在绝缘件内的刀开关,其层数由动触头数量决定,动触头安装在操作手柄的转轴上,随转轴旋转而改变各对触头的通断状态。
4、低压断路器是一种既有手动开关作用,又能自动进行失压和欠压、过载和短路保护的电器。
5、电器元件布置图是一种在图上绘出了所有电气设备和电器元件的技术文件。
在生产机械电器控制设备制造、安装和维修中必不可少。
6、接线图中画出设备电控系统个单元和个元器件间的接线关系,并标注出所需数据,如接线端子号、连接导线参数等,主要用于安装接线、线路检查、线路维修和故障处理,实际应用中通常与电路图和位置图一起使用。
7、PLC程序容量一般指PLC所能存放用户程序的多少。
8、PLC输入输出点数(即I/O点数)是指:9、符号地形图编程模式是指用户通过输入一些表示逻辑关系的元素图形符号来监理程序,程序在屏幕上用梯形图形式来显示的一种编程模式。
10、布尔梯形图编程模式是指用户通过输入指令的助记符(或称布尔符号)来建立程序,程序在屏幕上仍以梯形图的形式显示的编程模式。
二、填空1、分磁环使铁芯中的两部分磁通所产生的电磁吸力不会为零,从而消除了衔铁的振动和噪声。
2、触头的作用是接通或分断电路,因此要求其具有良好的接触性能,电流容量较小的银器(如接触器、继电器)常采用银质材料作触头。
3、25A以上的交流接触器装有灭弧罩,灭弧罩按其额定电压和额定电流不同分为栅片式和纵缝式两种。
4、近年来从国外引进一些交流接触器产品,有德国BBC公司的B系列、西门子公司的3TB系列、法国TE公司的LC1-D和LC2-D系列等。
5、AC2是指交流接触器的控制对象为绕线式异步电动机的启动和停止6、AC4是指交流接触器的控制对象为笼形异步电动机的启动、反接制动、反转和电动7、过电流继电器的动作电流整定范围,交流过电流继电器为110%~350%I N,直流过电流继电器为70%~300%I N。

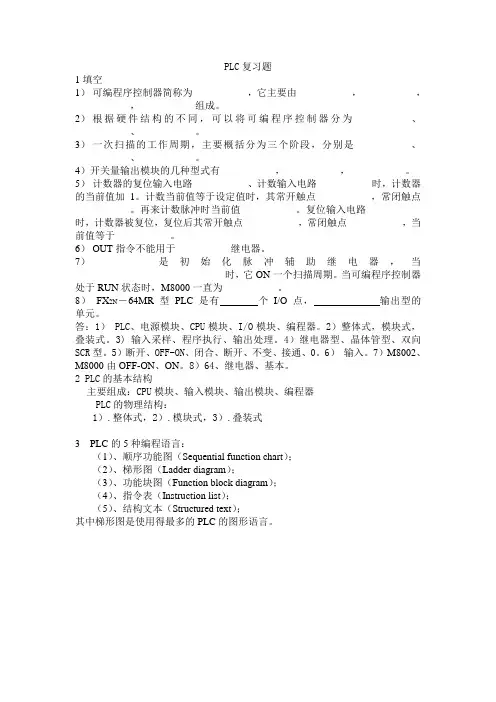

PLC复习题1填空1)可编程序控制器简称为___________,它主要由___________,___________,___________,___________组成。
2)根据硬件结构的不同,可以将可编程序控制器分为___________、___________、___________。
3)一次扫描的工作周期,主要概括分为三个阶段,分别是___________、___________、___________。
4)开关量输出模块的几种型式有___________,___________,___________。
5)计数器的复位输入电路___________、计数输入电路___________时,计数器的当前值加1。
计数当前值等于设定值时,其常开触点___________,常闭触点___________。
再来计数脉冲时当前值___________。
复位输入电路___________时,计数器被复位,复位后其常开触点___________,常闭触点___________,当前值等于___________。
6) OUT指令不能用于___________继电器。
7) ___________是初始化脉冲辅助继电器,当______________________________时,它ON一个扫描周期。
当可编程序控制器处于RUN状态时,M8000一直为___________。
8)FX2N-64MR型PLC是有个I/O点,输出型的单元。
答:1) PLC、电源模块、CPU模块、I/O模块、编程器。
2)整体式,模块式,叠装式。
3)输入采样、程序执行、输出处理。
4)继电器型、晶体管型、双向SCR型。
5)断开、OFF-ON、闭合、断开、不变、接通、0。
6)输入。
7)M8002、M8000由OFF-ON、ON。
8)64、继电器、基本。
2 PLC的基本结构主要组成:CPU模块、输入模块、输出模块、编程器PLC的物理结构:1).整体式,2).模块式,3).叠装式3 PLC的5种编程语言:(1)、顺序功能图(Sequential function chart);(2)、梯形图(Ladder diagram);(3)、功能块图(Function block diagram);(4)、指令表(Instruction list);(5)、结构文本(Structured text);其中梯形图是使用得最多的PLC的图形语言。
《电气控制及PLC》期末复习提纲注:本提纲内出现的例题仅作题型参考,原则上不出现在学期期末考试试卷中。
一、常用低压电器复习目标:掌握常用低压电器的功能、分类、结构、工作原理等。
1.电磁机构的工作原理。
2.电弧是如何产生的?为何要灭弧?常用灭弧装置有哪些?3.低压隔离器的品种、名称、常用型号及相应的电路符号。
4.熔断器的工作原理及保护特性。
熔断器额定电流的计算、电路符号。
5.电磁式继电器的种类、结构及各自的工作原理和使用场合。
6.时间继电器的分类、结构及工作原理。
7.热继电器的作用、结构及工作原理。
8.几种常见的主令电气名称、用途及电路符号。
9.低压断路器的结构、工作原理、类型及主要参数(断路器俗称自动空气开关p22)。
10.接触器的作用、结构组成、类型及型号含义。
11.智能化接触器/断路器的含义、特点。
[例一] 第一章题型参考:1. 填空:按钮是最常用的,在低压控制电路中用于。
(P19)2. 简答题:低压断路器的选择应遵循哪些原则?(P24)3.选择题下列哪种器件一般不具有常闭触点?()A.交流接触器B. 按钮C. 行程开关D.低压短路器参考复习题目:P30 课后习题1-1~1-10,1-13,1-15~1-18二、电气控制线路的基本规律1. 熟悉常用电气图形符号、文字符号、缩写及中英文名称(P32~33表2-1、2-2、2-3)2. 电气原理图与电气安装图各自的特点及两者的联系与区别,掌握读图和分析电路的基本方法。
3. 熟练掌握几种电气控制基本控制环节的电路原理图。
4. 掌握基本控制环节在电机控制电路(启、停、调速)中的应用。
5. 了解电气控制回路中的各类型的保护。
(P59~63)[例二] 第二章题型参考:1. 填空:阅读电气线路图的方法主要有两种:和。
(P36)2. 简答题:电气控制电路中为何需采用电流型保护?电流型保护主要有哪几种?(P59、60)3. 绘图题试完整绘制电动机可逆运行的反接制动控制线路。
电气控制技术与PLC(复习题目和答案电气控制技术与PLC (复习题目和答案一、选择题1、下列低压电器中可以实现过载保护的有( A )A 热继电器B 速度继电器C 接触器D 时间继电器2、下列元件中,主令电器有( B )。
A、熔断器B、按钮C、刀开关D、速度继电器3、时间继电器的作用是( D )。
A、短路保护B、过电流保护C、延时通断主回路D、延时通断控制回路4、通电延时时间继电器的线圈图形符号为( B )。
A、B、C、D、5、延时断开常闭触点的图形符号是( B )。
A、B、C、D、6、11kW以上的笼型电机,进行起动时应采取( B )。
A、全压起动B、减压起动C、刀开关直接起动D、接触器直接起动7、三相异步电动机在运行时出现一相电源断电,对电动机带来的影响主要是( B )。
A、电动机立即停转B、电动机转速降低、温度升高C、电动机出现振动及异声D、电动机反转8、欲使接触器KM1动作后接触器KM2才能动作,需要( C )。
A、在KM1的线圈回路中串入KM2的常开触点B、在KM1的线圈回路中串入KM2的常闭触点C、在KM2的线圈回路中串入KM1的常开触点D、在KM2的线圈回路中串入KM1的常闭触点9、三相异步电机采用能耗制动时,当切断电源时,将( )。
A、转子回路串入电阻B、定子任意两相绕组进行反接C、转子绕组进行反接D、定子绕组送入直流电10、电源开关之后的三相交流主电路分别用( )。
A U、V、W标号B L1、L2、L3标号C a、b、c标号二、填空:(每题2分,共28分)1、常用的低压电器是指工作电压在交流以下、直流1500V 以下的电器。
2、熔断器是由和熔管两部分组成的。
3、三相异步电动机的能耗制动可以按时间原则和4、双速电动机的定子绕组在低速时是5、熔体为一次性使用元件,再次工作必须6、接触器的额定电压指的额定电压。
7、热继电器是利用来工作的电器。
8、变极对数调速一般仅用于9、Z3040型摇臂钻床有10、断相保护又称11.理想变压器的条件:铜耗稳定,铁耗稳定。

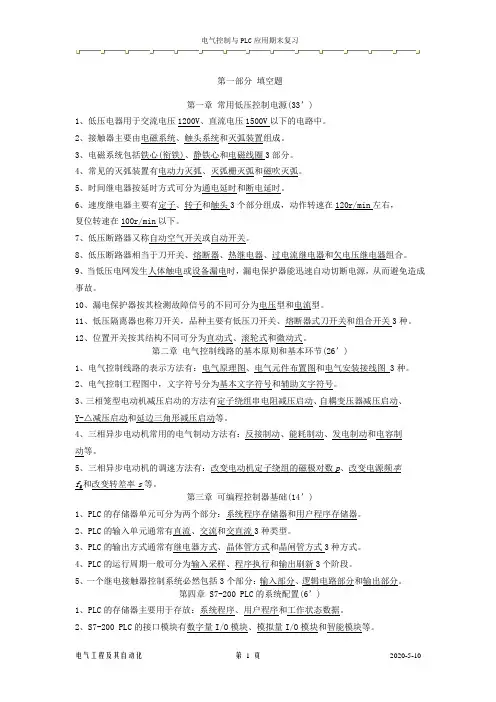

第一部分填空题第一章常用低压控制电源(33’)1、低压电器用于交流电压1200V、直流电压1500V以下的电路中。
2、接触器主要由电磁系统、触头系统和灭弧装置组成。
3、电磁系统包括铁心(衔铁)、静铁心和电磁线圈3部分。
4、常见的灭弧装置有电动力灭弧、灭弧栅灭弧和磁吹灭弧。
5、时间继电器按延时方式可分为通电延时和断电延时。
6、速度继电器主要有定子、转子和触头3个部分组成,动作转速在120r/min左右,复位转速在100r/min以下。
7、低压断路器又称自动空气开关或自动开关。
8、低压断路器相当于刀开关、熔断器、热继电器、过电流继电器和欠电压继电器组合。
9、当低压电网发生人体触电或设备漏电时,漏电保护器能迅速自动切断电源,从而避免造成事故。
10、漏电保护器按其检测故障信号的不同可分为电压型和电流型。
11、低压隔离器也称刀开关,品种主要有低压刀开关、熔断器式刀开关和组合开关3种。
12、位置开关按其结构不同可分为直动式、滚轮式和微动式。
第二章电气控制线路的基本原则和基本环节(26’)1、电气控制线路的表示方法有:电气原理图、电气元件布置图和电气安装接线图 3种。
2、电气控制工程图中,文字符号分为基本文字符号和辅助文字符号。
3、三相笼型电动机减压启动的方法有定子绕组串电阻减压启动、自耦变压器减压启动、Y-△减压启动和延边三角形减压启动等。
4、三相异步电动机常用的电气制动方法有:反接制动、能耗制动、发电制动和电容制动等。
5、三相异步电动机的调速方法有:改变电动机定子绕组的磁极对数p、改变电源频率f1和改变转差率s等。
第三章可编程控制器基础(14’)1、PLC的存储器单元可分为两个部分:系统程序存储器和用户程序存储器。
2、PLC的输入单元通常有直流、交流和交直流3种类型。
3、PLC的输出方式通常有继电器方式、晶体管方式和晶闸管方式3种方式。
4、PLC的运行周期一般可分为输入采样、程序执行和输出刷新3个阶段。
5、一个继电接触器控制系统必然包括3个部分:输入部分、逻辑电路部分和输出部分。
第一章常用低压控制电器1 电器:是指接通和断开电路或调节、控制和保护电路及电气设备用的电工器具2 电器分类:按工作电压等级分——高压电器、低压电器;按动作原理分——手动电器、自动电器;按用途分——控制电器、配电电器、主令电器、保护电器、执行电器3 电拖常用低压控制电器总览:A.接触器:交流接触器(采用灭弧罩、灭弧栅)、直流接触器(采用磁吹灭弧)B.继电器:电磁式电压继电器、电磁式电流继电器、电磁式中间继电器、直流电磁式时间继电器、空气阻尼式时间继电器、电子式时间继电器、热继电器、速度继电器…C.熔断器:是指用于过载和短路保护的电器,分为瓷插式、螺旋式、无填料密闭管式…D.低压断路器:框架式断路器、磁料外壳式断路器、快速直流断路器、限流式断路器、漏电保护器E.位置开关:是指将运动部件的位移变成电信号以控制运动的方向或行程,分为直动式、滚动式、微动式F.按钮:在低压控制电路中用于手动发出控制信号G.刀开关:用作电路的电源开关和小容量电动机非频繁启动的操作开关4 电拖常用低压控制电器细览:A.接触器(KM):是用来频繁地接通和分断交直流主回路和大容量控制电路,主要控制对象是电动机,主要组成部件——电磁系统、触头系统、灭弧装置a.电磁系统:包括动铁心、静铁心、电磁线圈,作用是将电磁能转换成机械能,产生电磁吸力电磁系统的结构形式分类:按铁心形状和衔铁运动方式分为3类——衔铁绕棱角转动拍合式(直)、衔铁绕轴转动拍合式(交)、衔铁直线转动螺管式(交)电磁系统分类:按铁心形状分——U型、E型;按电磁线圈种类分——直流线圈、交流线圈衔铁上的作用力:电磁吸力(电磁机构产生的电磁吸力与气隙的关系曲线称吸力特性)、反力(由释放弹簧和触电所产生的反力与气隙的关系曲线称反力特性)b.触头系统:触头是接触器的执行元件,用来接通或断开被被控制电路触头系统的结构形式分类:按其控制的电路分为2类——主触头、辅助触头触头的分类:按原始状态分——常开触头、常闭触头;按结构形式分——桥型触头、指型触头;按其接触形式分——点接触、线接触、面接触c.灭弧装置:降低电弧的温度和电场强度,常用的有电动力灭弧、灭弧栅、磁吹灭弧(作用是引导电弧向上运动,将热量传递给罩壁,促使灭弧)接触器的工作原理:当电磁线圈通电后,线圈电流产生磁场,使静铁心产生电磁吸力吸引衔铁,并带动触头动作;当线圈断电后,电磁吸力消失,衔铁在释放弹簧的作用下释放,使触头复原B.继电器:主要用于控制与保护电路或用于信号转换继电器的分类:按用途分——控制继电器、保护继电器;按动作原理分——电磁式继电器、感应式继电器、电动式继电器、电子式继电器、热继电器;按输入信号的不同分——电压继电器、中间继电器、电流继电器、时间继电器、速度继电器等a . 电磁式继电器:是由电磁系统、触头系统、释放弹簧等组成,常用的有电压继电器、中间继电器、电流继电器吸合时间:是指从线圈接受电信号到衔铁完全吸合所需要的时间释放时间:是指从线圈失电到衔铁完全释放所需的时间(0.05~0.15s )x .电压继电器KV :反映的是电压信号,其线圈与负载并联,分为欠电压继电器(欠电压保护,常开)、过电压继电器(过电压保护,常闭)、零电压继电器(常闭)y .中间继电器KA :其作用是中间放大和逻辑运算,触头数目很多,电流容量大z .电流继电器KI :反映的是电流信号,其线圈和负载串联,分为欠电流继电器(常闭)、过电流继电器(常开)b .热继电器FR :利用电流流过热元件时产生的热量,使双金属片产生弯曲而推动执行机构动作的一种保护电器,主要是由热元件、双金属片、触头(常闭)组成c . 时间继电器KT :从得到输入信号开始,经过一定的延时后才能输出信号的继电器,分为通电延时(接收输入信号后延时一定的时间,输出信号才发生改变;而输入信号消失时,输出瞬时复原)、断电延时(接收输入信号时,瞬时产生相应的输出信号;当输入信号消失后,延时一定时间,输出才能复原)d . 速度继电器KS :主要由定子、转子、触头3部分组成C .熔断器FU :在电路中主要起短路保护作用,主要组成部分——熔体、熔管极限分断能力:是指在额定电压及一定的功率因数或时间常数下切断短路电流的极限能力,常用极限断开电流值表示D.低压开关和低压断路器QF:低压断路器也称自动空气开关或自动开关a.低压断路器QF与接触器的不同:接触器允许频繁地接通和分断电路,但不能分断短路电流;低压断路器不仅能分断额定电流,也能分断一般故障电流低压断路器优点:过载、短路、欠电压保护功能,动作值可调,分断能力高,操作方便,安全低压断路器分类:按用途及结构特点分万能式、塑料外壳式、直流快速式、限流式等b.漏电保护器:一种常用的漏电保护器件,可分为电压型、电流型(电磁式、电子式),其组成部分——零序电流互感器、漏电脱扣器、开关装置c.低压隔离器:也称刀开关,其作用是在电源切除后,将线路与电源明显隔开,以保障检修人员安全,主要分类有低压刀开关、熔断器式刀开关、组合开关E.主令电器:是在自动控制系统中发出指令或信号的电器,用来控制接触器、继电器、或其他电器线圈,使电路接通或分断,从而达到控制生产机械的目的a.按钮SB:用于低压控制电路中的手动发出控制信号,按用途和结构分为启动按钮、停止按钮、复合按钮(因为断开优先的原则,停止按钮是常闭的,启动是常开的)b.位置开关SQ:利用运动部件的行程位置来实现控制的电器元件c.凸轮控制器SA:用于起重设备和其他电力拖动装置,以控制电动机的启动、正反转、调速、制动,主要组成有手柄、定位机构、转轴、凸轮、触头d.主令控制器:用于大容量、工作频繁、调速性能要求高的电动机,他是按预定程序转换控制电路的主令电器,结构与SA相似第二章电气控制线路的基本原则和基本环节5 电气控制线路:由按钮、开关、接触器、继电器等有触头的低压控制电器组成的线路6 电气控制线路的表示方法:电气原理图、电气元件布置图、电气安装接线图7 三相异步电动机的启动控制:A.三相鼠笼式电动机直接启动控制:优点是电气设备少、线路简单;缺点是启动电流大,引起供电系统电压波动,干扰其他用电设备的正常工作a.刀开关直接启动:熔断器起短路保护作用b.采用接触器点动控制:按下按钮,电动机转动,松开按钮,电动机停转,这种控制称为点动控制c.采用接触器连续控制(典型启保停电路):实现电动机长时间连续转动,即为长动控制启动:合QK→按下SB1→KM线圈通电→KM主触头闭合,KM辅助触头闭合(自锁触头,常开)→M接通运行停机:按下SB2→KM线圈断电→KM主辅助触头都断开→M断电停转★自锁(自保)——依靠接触器自身辅助常开触头而使线圈保持通电的控制方式电磁启动器——接触器KM、熔断器FU、热继电器FR、按钮SB1、SB2组成的一个控制装置(分为可逆——除了可控制启动与停止,还能控制正、反转;不可逆)长动控制的保护环节——熔断器FU的短路保护;热继电器FR是电动机长期过载保护;接触器KM的自锁环节实现欠电压、失电压保护长动控制的优点——防止电源电压严重下降时电动机欠电压运行;防止电源电压恢复时,电动机自行启动而造成设备和人身事故;避免多台电动机同时启动造成电网电压的严重下降d.点动长动复合控制:1,采用SA实现控制;2,采用复合按钮SB3实现控制;3,采用中间继电器KA实现控制B.三相鼠笼式电动机减压启动控制:优点是减小了启动电流;缺点是降低了启动转矩,适合于空载或轻载启动减压启动方法:定子绕组串电阻或电抗器减压启动、自偶变压器减压启动、Y-Δ减压启动、延边三角形减压启动(Y形启动电流小,Δ形启动转矩大)等C.三相绕线转子电动机的启动控制:优点是可以在转子绕组中串电阻或频敏变阻器进行启动,既减小了启动电流,又提高了转子电路的功率品质因数和增大启动转矩a.转子绕组串电阻启动控制:一般接成Y形,按照电流原则实现控制,因此采用KI,电阻被短接的方式——三相电阻不平衡短接法、三相电阻平衡短接法;★控制线路中的KA是为了保证串入全部电阻后电动机才能启动(如果没有KA,电动机会直接启动)b.转子绕组串频敏变阻器启动控制:频敏变阻器实质上是一个三相电抗器,实现了无级启动(随着电动机转速的升高,频敏变阻器阻抗自动逐渐减小);SA的作用是选择自动控制还是手动控制;TA的作用是电流互感器将主电路中的大电流变换成小电流进行测量8 三相异步电动机的正、反转控制:只要将接于电动机定子的三相电源线中的任意两相对调一下即可(一般通过俩接触器KM1与KM2实现改变相序)★电气互锁:利用两个接触器的辅助常闭触头互相控制的方式,避免主电路中电源短路★机械互锁:利用复合按钮的常闭触头同样起到互锁的作用★双重互锁:既有接触器常闭触头的电气互锁,又有复合按钮常闭触头的的机械互锁9 三相异步电动机的调速控制:n=60f1(1-s)/p由此可得三相异步电动机调速方法:1,改变定子绕组的磁极对数p;2,改变电源频率f1;3,改变转差率s(绕线转子电动机在转子串电阻调速、绕线转子电动机串级调速、异步电动机交流调压调速、电磁离合器调速)A.三相鼠笼式电动机的变极调速:改变定子绕组极对数的方法——装一套定子绕组,改变它的连接方式,得到不同的极对数;定子槽里装两套极对数不一样的独立绕组;定子槽里装两套极对数不一样的独立绕组,而每套绕组本身又可以改变连接方式得到不同极对数B.绕线转子电动机在转子串电阻调速:随着转子所串电阻值的增大,电动机的转速就降低,转差率增大,一般采用凸轮控制器SA进行控制C.电磁调速异步电动机的电磁离合器调速:由异步电动机、电磁离合器(电枢、磁极)、控制装置3部分组成10 三相异步电动机的制动控制:实现了快速、准确地停车,缩短时间,提高生产效率制动方法:机械制动(断电制动、通电制动)——利用机械装置使电动机迅速停转,常用电磁抱闸装置、电气制动(反接制动、能耗制动、发电制动、电容制动等)A.反接制动:利用改变电动机电源相序,使定子绕组产生的旋转磁场与转子旋转方向相反,因而产生制动制动力矩,制动结束时立即切断电源(制动时需要在定子中串电阻以限制制动电流;控制线路按速度原则实现控制,即采用KS)B.能耗制动:切断定子绕组电源后,在定子绕组任意两相通入直流电流,形成一固定磁场,与旋转的转子中的感应电流相互作用产生制动力矩,制动结束时立即切除直流电源C.电容制动:在切断三相异步电动机的交流电源后,在定子绕组上接入电容器,转子内剩磁切割定子绕组产生的感应电流,向电容充电,充电电流在定子绕组中形成磁场,该磁场与转子感应电流相互作用,产生与转向相反的制动力矩11 三相异步电动机的其他控制:多地点控制、顺序控制、循环控制、保护控制等A.多地点控制:其接线原则——启动按钮应并联连接,停止按钮应串联连接B.顺序控制:其接线规律——要求KM1动作后,KM2才能动作,故KM1的常开触头串接于KM2的线圈电路中;要求KM1动作后,KM2不能动作,故KM1常闭辅助触头串接于KM2的线圈电路中C.循环控制:控制线路中通常采用限位开关——利用生产机械运动的行程位置实现控制(控制主电路中的电动机正反转)12 电气控制线路的设计方法:经验设计法、逻辑设计法A.经验设计法:根据生产机械的工艺要求和加工过程,利用各种典型的基本控制环节,加以修补、补充、完善,最后得到最佳方案经验设计法需要注意的问题:a.保护控制线路的安全性和可靠性:1,线圈的连接——在交流控制线路中,不能串联接入两个电器线圈,即使外加电压是两个线圈额定电压之和,也不允许串接;2,电器触头的连接——同一个电器的常开触头和常闭触头位置靠得很近,不能分别接在电源的不同相上,即保证常开与常闭触头的等电势;3,线路中应尽量减少多个电器元件依次动作后才能接通另一个电气元件;4,应考虑电器触头的接通和分断能力,若容量不够,可在线路中增加中间继电器KA,或增加线路中的触头数目;5,应考虑电气元件触头‘竞争’的问题b.控制线路的简单性和经济性:1,尽量减少触头数目;2,尽量减少连接导线;3,控制线路在工作时,除必要的电气元件必须长期通电外,其余电器应尽量不长期通电,以延长电气元件的使用寿命,并且节约电能c.防止寄生电路:寄生电路——控制线路在工作中出现意外接通的电路d.必须具备必要的保护环节:1,短路保护——采用熔断器或断路器;2,过流保护——采用过电流继电器;3,过载保护——采用热继电器;4,零电压保护——零电压继电器B.逻辑设计法:利用逻辑代数这一数学工具来设计电器控制线路,同时也可以用于线路的简化逻辑电路的两种基本类型:逻辑组合电路、逻辑时序电路逻辑时序电路的步骤:1,根据工艺要求,做出工作循环图2,根据工作循环图做出执行元件和检测元件的状态表——转换表3,根据转换表,增设必要的中间记忆元件(中间继电器KA)4,列出中间记忆元件逻辑函数关系式和执行元件的逻辑函数关系式,并进行化简5,根据逻辑函数关系式绘出相应的电气控制线路6,检查并完善所设计的控制线路第三章可编程控制器基础13 逻辑顺序控制:以数字开关量为主,要求控制系统按照逻辑条件和一定顺序、时序产生控制动作,并能够对来自现场的大量开关量、脉冲、计时、计数及模拟量的越限报警等数字信号进行监视和处理(早期的继电-接触器电路——缺点是体积庞大,故障率高、功耗大、不易维护、不易改造和升级等)14 可编程逻辑控制器(PLC)的特点:具有一体化结构和模块式结构两种模式,可靠性高,抗干扰能力强;灵活性强,控制系统具有良好的柔性;编程简单,使用方便;控制系统易实现,开发工作量少,周期短;维修方便;体积小,能耗低;功能强,性价比高15 PLC的组成:中央处理器CPU、存储器单元、电源单元、输入/输出I/O单元、接口单元、外部设备A.CPU:PLC的核心部件,负责完成逻辑运算、数字运算及协调系统内部各部分的工作,其主要功能——接收并存储由编程器输入的用户程序和数据;诊断电源故障及用户程序的语法错误;读取输入状态和数据并存储到相应的存储区;读取用户程序指令,解释执行用户程序,完成逻辑运算、数字运算、数据传递等任务,刷新输出映像,将输出映像内容传送至输出单元B.存储器单元:分为系统程序存储器(PROM、EPROM)、用户程序存储器(程序存储区、数据存储区)C.电源单元:将外界提供的电源转换成PLC的工作电源——直流24VD.I/O单元:他是PLC与工业现场的接口E.接口单元:包括I/O扩展接口、通信接口、编程器接口、存储器接口等F.外部设备:编程设备、监控设备、存储设备、I/O设备16 PLC三大部分:输入部分、逻辑电路软件部分、输出部分17 PLC工作时的两大特点:循环扫描、集中批处理循环扫描的运行周期:分为3阶段——输入采样阶段、程序执行阶段(自上而下、先左后右)、输出刷新阶段集中批处理:集中采样、集中输出的工作方式第五章S7-200 PLC的指令系统18 PLC常用的编程语言:梯形图LAD(图形语言)、功能块图FBD(图形语言)、语句表STL(文本语言)19 PLC的存储器:分为程序区、系统区、数据区A.程序区:用于存放用户程序B.系统区:用于存放有关PLC配置结构的参数C.数据区:是S7-200CPU提供的存储器的特定区域——包含I、Q、V、M、S、SM、L、T、C、AI、AQ、AC、HC1,输入映像寄存器I(I0.0~I15.7):输入端子是从外部接收输入信号的窗口,每一个输入端子与I的相应位相对应2,输出映像寄存器Q(Q0.0~Q15.7):每一个输出模块与Q的相应位相对应3,内部标志位存储器M(M0.0~M31.7):也称内部线圈,是系统中的中间继电器部分,起到运算作用,存放中间操作状态4,顺序控制继电器存储器S(S0.0~S31.7):用于顺序控制或步进控制5,特殊标志位存储器SM(SM0.0~SM549.7):内部特殊线圈,为用户提供一些特殊控制功能及系统信息(SM0.0——RUN监控,在RUN方式时,其值总为1;SM0.1——初始脉冲,由STOP转为RUN时,接通一个扫描周期;SM0.3——上电进入RUN 方式时,接通一个扫描周期;SM0.5——秒脉冲,占空比为50%,周期为1s的脉冲)6,定时器存储器T(T0~T255):系统中的时间继电器7,计数器存储器C(C0~C255):累计其计数输入端脉冲电平由低到高的次数8,累加器AC(AC0~AC3):用来暂存计算中间值的存储器,可向子程序传递参数或返回参数,32位的20 PLC的寻址方式:指令中如何提供操作数或操作数地址,分为立即、直接、间接寻址1,立即寻址:指令直接给出操作数(常数),操作数紧跟操作码之后CTU C0,32,直接寻址:指令直接使用存储器或寄存器的元件名称和地址编号AND Q5.53,间接寻址:指令给出存放操作数地址的存储单元的地址(地址指针),可间接寻址的存储器有I、Q、V、M、S、T、C,地址存储器的有V、L、AC MOVD &VB200,AC1 21 ★★★PLC的基本指令及编程方法:A.基本逻辑指令:对位存储单元的简单逻辑运算,分为标准触点指令、正负跳变指令、置位复位指令等a.标准触点指令(LD、LDN、A、AN、O、ON、NOT、=):装入常开指令LD(从左母线开始的单一逻辑行,每个程序块的开始,指令盒的输入端都必须使用LD或LDN 指令)、装入常闭指令LDN(装入一个常闭触点)、与常开指令A(串联一个常开触点)、与常闭指令AN、或常开指令O(并联一个常开触点)、或常闭指令ON、取非指令NOT、输出指令=LDN I0.0 O IO.1 A I0.2 NOT = Q0.3b.正负跳变指令(EU、ED):正跳变指令EU(检测脉冲的正跳变即上升沿,利用跳变让能流接通一个扫描周期,即产生一个扫描周期长度的微分脉冲,常用此脉冲触发内部继电器线圈)、负跳变指令ED(检测脉冲的负跳变即下升沿,每一次负跳变后,产生一个微分脉冲)c.置位复位指令(S、R):置位指令S(将位存储区的指定位开始的N个同类存储器位置位)、复位指令R(将位存储区的指定位开始的N个同类型存储器位复位)——复位优先原则B.立即操作指令:对输入和输出点进行快速和直接存取,只有输入继电器I和输出继电器Q可以使用立即指令a.立即触点指令(LDI、LDNI、AI、ANI、OI、ONI):立即读取物理输入点的值,但不刷新相应的输入映像寄存器的值b.立即输出指令(=I):把栈顶值立即复制到指令所指定的物理输出点,同时相应的输出映像寄存器的值也被刷新c.立即置位指令(SI):从指令所指出的位开始的N个物理输出点被立即置位,同时相应的输出映像寄存器的内容也被刷新d.立即复位指令(RI):从指令所指出的位开始的N个物理输出点被立即复位,同时相应的输出映像寄存器的内容也被刷新LD I0.0 = Q0.0 =I Q0.1 SI Q0.2,1 LDI I0.0 = Q0.3 C.复杂逻辑指令:主要用来描述对触点进行的复杂连接,同时他们对逻辑堆栈也可以实现非常复杂的操作,分为栈装载与指令、栈装载或指令、逻辑推入栈指令、逻辑读栈指令、逻辑弹出栈栈指令、装入堆栈指令a.栈装载与指令ALD:用于将并联电路块进行串联连接,块串b.栈装载或指令OLD:用于将串联电路块进行并联连接,块并c.逻辑推入栈指令LPS:用于生成新母线,该指令后表示主控块(与LRD分支块配合使用,必须与LPP配对使用)d.逻辑读栈指令LRD:用于生成分支块(LPS后的第一个和最后一个逻辑块不能用LRD)e.逻辑弹出栈指令LPP:用于分支结束,必须与LPS配对使用LDN I0.0O I2.2LD I0.1NOTLD I2.0A I2.1OLDALD=I Q5.0LD I0.0LPSA I0.5EUSI Q7.0,1LRDLD I2.1O I1.3ALD= Q6.0LPPLD I3.1O I2.0ALD= Q1.3★特注意:1,要了解语句表指令的梯形图图形符号;2,弄清是否复杂主控电路D.定时器和计数器指令:定时器指令、计数器指令a.定时器指令(TON、TOF、TONR):TON通电延时定时器指令——TON T33,100定时到1S时,T33位变1;TOF断电延时指令;TONR有记忆通电延时定时器指令★定时器使用注意:1,不能把一个定时器号同时用作TOF和TON;2,使用复位指令R对定时器复位后,定时器位变0,当前值也变0;3,TONR只能通过复位指令进行复位,即无自复位功能;4,对于TOF,需要输入端有一个负跳变的输入信号来启动计时;5,不同精度的定时器,其当前值的刷新周期也不同b.计数器指令(CTU、CTD、CTUD):CTU增计数器指令——CTU C1,10 计数输入端脉冲的上升沿个数,当达到10个时,C1位变1;CTD减计数器指令;CTUD增减计数器指令★计数器使用注意:1,可以用复位指令对3种计数器复位,复位指令的执行结果是将计数器位变0,其当前值变0(CTD变预设值);2,在一个程序中,同一个计数器编号只能用一次;3,脉冲输入和复位输入同时有效时,复位优先原则E.顺序控制继电器指令:顺序控制开始指令、顺序控制转移指令、顺序控制结束指令a.顺序控制开始指令LSCR:LSCR S10.0 定义S10.1是顺序控制继电器段的开始b.顺序控制转移指令SCRT:LSCT S11.0 实现本段与另一段的切换,是下段标志位c.顺序控制结束指令SCRE:SCRE 与LSCR配对使用,表示顺序控制的结束★顺序控制指令使用限制:只能使用顺序控制继电器位做段标志位,一个顺序控制继电器位在程序块中只能使用一次,段内不允许使用跳入、跳出、段内跳转等程序SCR程序段3要素:输出对象、转移条件、转移目标F.位移寄存器指令:位移指令都是对无符号数进行处理,只考虑要移位的存储单元的每一位数字状态——左移SL(B/W/D)、右移SR(B/W/D) SLB OUT,N 其移出端与溢出位SM1.1相连;循环左移RL(B/W/D)、循环右移RR(B/W/D) 其移出端与另一端和SM1.1相连;寄存器移位SHRB,有三个输入端(DATA数值输入、S_BIT移位寄存器的最低位端、N指定移位寄存器的长度)其移出端与SM1.1相连,移位时,移出位进入SM1.1,另一端自动补DATA移入位的值,最高位计算方法:(|N|-1+(S_BIT 位号))/8,商加入字节号,余就是新位号G.比较操作指令:比较指令是一种比较判断,用于比较两个符号数或无符号数第八章可编程控制器系统设计与应用22 电气控制的目的:在满足其生产工艺要求的情况下,最大限度的提高生产效率和产品质量23 PLC应用程序的典型环节及设计技巧。
电气控制与plc期末考试题及答案一、选择题(每题2分,共20分)1. PLC的全称是:A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案:A2. 在PLC中,用于存储程序的存储器类型是:A. RAMB. ROMC. EPROMD. EEPROM答案:D3. PLC中,用于实现定时功能的软元件是:A. CTB. CMC. CVD. CR答案:A4. 下列哪个不是PLC的输入设备?A. 按钮B. 传感器C. 继电器D. 显示器答案:D5. PLC的扫描周期包括以下哪些步骤?A. 输入扫描B. 程序执行C. 输出刷新D. 所有选项答案:D6. PLC的输出设备通常包括:A. 继电器B. 接触器C. 电磁阀D. 所有选项答案:D7. 在PLC中,用于实现计数功能的软元件是:A. CTB. CMC. CVD. CR答案:B8. PLC的编程语言包括:A. 梯形图B. 指令表C. 功能块图D. 所有选项答案:D9. PLC的输出方式通常包括:A. 继电器输出B. 晶体管输出C. 晶闸管输出D. 所有选项答案:D10. PLC的扫描周期主要取决于:A. 程序的复杂度B. CPU的处理速度C. 外部设备的响应时间D. 所有选项答案:D二、填空题(每题2分,共20分)1. PLC的输入/输出接口电路通常采用______方式连接。
答案:光电隔离2. PLC的程序存储器通常采用______类型。
答案:非易失性3. 在PLC中,______是用于实现数据交换的软元件。
答案:数据寄存器4. PLC的输入设备通常包括按钮、传感器等,而输出设备通常包括______、接触器等。
答案:继电器5. PLC的编程软件通常提供______和梯形图两种编程方式。
答案:指令表6. 在PLC中,______是一种用于实现顺序控制的编程语言。
答案:顺序功能图7. PLC的输出设备中,继电器输出通常用于______负载。
电气控制与PLC总复习第一章常用低压电器一、常用低压电器:1、定义、举例以及按所起作用的分类。
分类:配电电器、控制电器、主令电器、执行电器、保护电器。
举例:如举二种最常用的不频繁地接通和分断负载电路的开关电器(刀开关、低压断路器)。
2、电磁式低压电器的组成:1)电磁机构:a、交流电磁机构:为什么频繁操作后或衔铁被卡住后会发热甚至烧毁?或者为什么在频繁操作的场合应使用直流电磁机构?b、直流电磁机构:如果误接入相应大小的交流电,会如何?c、吸力特性、反力特性。
定义。
如何配合。
对于部分低压电器的电磁机构,在实际应用中,有时候需要调整反力弹簧或弹簧初压力以调节其反力特性,其目的是什么?2)触头系统:a、影响触头系统接触导电性能的四大因素是什么?触头结构、触头压力、触头材质和触头表面状况。
b、触头系统中有超行程存在,超行程的目的是什么?用来保证在触头允许磨损的范围内仍然可以可靠的接触。
3)灭弧装置:a、常用灭弧装置有:机械性拉弧、窄缝灭弧、磁吹式灭弧和栅片灭弧。
b、直流电弧、交流电弧哪个更容易熄灭?(一)配电电器:1、低压断路器:图文符号;作用(手动开关、自动保护);有哪些脱扣装置,各起什么作用:热脱扣器:长期过载保护,热脱扣器的热元件串联在主电路中;过电流脱扣器:短路保护,线圈串联在主电路中;欠压脱扣器:欠压保护,线圈并联在主电路。
2、刀开关:是一种不频繁地接通或断开负载电路的开关电器。
图文符号,安装方向:合闸操作时,手柄运行方向为由下至上,不能倒装,防止误合闸。
3、漏电保护器:a、组成:三部分,零序电流互感器、基准比较器、开关装置;b、作为配电电路末级保护时,其额定动作电流值应≤30mA。
(二)控制电器:1、接触器:a、直流接触器、交流接触器能否直接互换?为什么?不能。
⑴直流通交流:衔铁振动⑵交流通直流:线圈烧毁相关的原因要表达清楚。
b、短路环的作用?解决交流接触器电磁吸力交变,时合时放产生的振动问题。
《电气控制及PLC 应用》复习资料A.接触器B.继电器C.热继电器一、填空题D.自动空气断路器1.按用途分类,低压电器分为(控制电器)、(主令电器)、(保6.常用的短路保护电器是(D )。
护电器)、(配电电器)和(执行电器)。
A.接触器B.继电器C.热继电器2.按执行机能分类,低压电器分为(有触点)电器和(无触D.自动空气断路器点)电器。
7.直流电器的线圈能否串联使用( A )3.按工作原理分类,低压电器分为(电磁式电器)和(非电A.能B.不能量控制电器)。
8.交流电器的线圈能否串联使用( B )4.电磁机构由(吸引线圈)、(铁心)、(衔铁)等几部分组成。
A.能B.不能5.电磁式电器分为(直流)和(交流)两大类,都是利用(电9.电气控制系统中,常用的起过载保护作用的电器是( B )。
磁铁)的原理制成的。
A.自动空气开关B.热继电器C.接触器6.刀开关接线时,电源进线应接在(静插座)一边的进线端,D.电磁式电压继电器用电设备应接在(动触刀)一边的出线断。
10.( A )是用来频繁地接通或分断带有负载(如电动机)7.使用铁壳开关时,外壳应可靠(接地),防止以外漏电造的主电路的自动控制电器,按其主触头通过电流的种类不同,成触电事故分为交流、直流两种。
8.接触器主要由(电磁系统)、(触点系统)、和(灭弧装置)A.接触器B.继电器C.接近开组成。
关9.(直流)接触器不会产生涡流和磁滞损耗,所以不发热。
11.下列属于 PLC用户程序的是( D )。
10 .继电器是一种根据(外界输入)信号来控制电路通断的A.系统管理程序B.用户程序编辑和指令解释程序自动切换电器。
C.标准子程序D.逻辑符号图11 .继电器和接触器相比用于切换(小电流)的控制电路和12.某 PLC的 I/O 点数为 3072 点,那么该 PLC属于( C )。
保护电路,故继电器没有(灭弧)装置,也无(主辅)触点A.小型 PLC B.中型 PLC C.大型 PLC 之分。
《电气控制及PLC应用》复习资料一、填空题1.按用途分类,低压电器分为(控制电器)、(主令电器)、(保护电器)、(配电电器)和(执行电器)。
2.按执行机能分类,低压电器分为(有触点)电器和(无触点)电器。
3.按工作原理分类,低压电器分为(电磁式电器)和(非电量控制电器)。
4.电磁机构由(吸引线圈)、(铁心)、(衔铁)等几部分组成。
5.电磁式电器分为(直流)和(交流)两大类,都是利用(电磁铁)的原理制成的。
6.刀开关接线时,电源进线应接在(静插座)一边的进线端,用电设备应接在(动触刀)一边的出线断。
7.使用铁壳开关时,外壳应可靠(接地),防止以外漏电造成触电事故8.接触器主要由(电磁系统)、(触点系统)、和(灭弧装置)组成。
9.(直流)接触器不会产生涡流和磁滞损耗,所以不发热。
10.继电器是一种根据(外界输入)信号来控制电路通断的自动切换电器。
11.继电器和接触器相比用于切换(小电流)的控制电路和保护电路,故继电器没有(灭弧)装置,也无(主辅)触点之分。
12.速度继电器主要用于笼型异步电动机的(反接)制动控制。
13.接近开关又称做(无触点)行程开关。
14.熔断器主要由(熔体)和(安装熔体的熔管)组成。
15.断路器主要由(触点)、(灭弧系统)和(脱扣器)组成。
16.常用的短路保护电器是(熔断器)和(自动空气断路器)。
17.常用的过载保护电器是(热继电器)。
18.PLC的硬件是由(主机)、(I/O扩展模块)和各种外部设备组成。
19.PLC的软件系统由(系统程序)和(用户程序)组成。
20.PLC执行程序的过程分为(输入采样或输入处理)、(程序执行)和(输出刷新或输出处理)三个阶段。
21.通常一条PLC指令由(步序号)、(助记符)和(元件号)三部分组成。
22.PLC等效电路中的继电器并不是实际的继电器,为了将其与实际继电器区别,通常把它们称为(“软继电器”)。
23.状态转移图中,每一状态提供:(驱动负载)、(指定转换条件)、(置位新状态)三个功能。
《电气控制》复习资料一、填空题1.按用途分类,低压电器分为(控制电器)、(主令电器)、(保护电器)、(配电电器)和(执行电器)。
2.按执行机能分类,低压电器分为(有触点)电器和(无触点)电器。
3.按工作原理分类,低压电器分为(电磁式电器)和(非电量控制电器)。
4.电磁机构由(吸引线圈)、(铁心)、(衔铁)等几部分组成。
6.刀开关接线时,电源进线应接在(静插座)一边的进线端,用电设备应接在(动触刀)一边的出线断。
7.使用铁壳开关时,外壳应可靠(接地),防止以外漏电造成触电事故8.接触器主要由(电磁系统)、(触点系统)、和(灭弧装置)组成。
9.(直流)接触器不会产生涡流和磁滞损耗,所以不发热。
10.继电器是一种根据(外界输入)信号来控制电路通断的自动切换电器。
11.继电器和接触器相比用于切换(小电流)的控制电路和保护电路,故继电器没有(灭弧)装置,也无(主辅)触点之分。
12.速度继电器主要用于笼型异步电动机的(反接)制动控制。
13.接近开关又称做(无触点)行程开关。
14.熔断器主要由(熔体)和(安装熔体的熔管)组成。
15.断路器主要由(触点)、(灭弧系统)和(脱扣器)组成。
16.常用的短路保护电器是(熔断器)和(自动空气断路器)。
17.常用的过载保护电器是(热继电器)。
18.PLC的硬件是由(主机)、(I/O扩展模块)和各种外部设备组成。
19.PLC的软件系统由(系统程序)和(用户程序)组成。
20.PLC执行程序的过程分为(输入采样或输入处理)、(程序执行)和(输出刷新或输出处理)三个阶段。
21.通常一条PLC指令由(步序号)、(助记符)和(元件号)三部分组成。
22.PLC等效电路中的继电器并不是实际的继电器,为了将其与实际继电器区别,通常把它们称为(“软继电器”)。
23.状态转移图中,每一状态提供:(驱动负载)、(指定转换条件)、(置位新状态)三个功能。
二、选择题1.接触器属于( A )电器。
A.有触点B.无触点2.吸引线圈的作用是将( A )。
电气控制与plc期末考试复习题电气控制与PLC期末考试复习题一、选择题1. PLC的全称是:A. Power Line CommunicationB. Programmable Logic ControllerC. Personal Learning CenterD. Public Limited Company2. 电气控制中,继电器的主要作用是:A. 放大信号B. 转换信号C. 隔离电路D. 控制电路3. 下列哪个不是PLC的基本组成部件?A. 中央处理单元(CPU)B. 输入/输出模块C. 继电器D. 存储器4. PLC编程语言中,梯形图属于:A. 机器语言B. 汇编语言C. 高级语言D. 图形语言5. 在PLC控制系统中,输入设备的作用是:A. 执行控制命令B. 接收外部信号C. 存储数据D. 显示信息二、填空题6. PLC的工作原理基于_______原理。
7. 电气控制系统中,接触器通常用于控制_______。
8. PLC的输入/输出接口可以连接_______和_______。
9. PLC的编程方式包括_______编程和_______编程。
10. 电气控制中的保护装置通常包括_______、_______和_______等。
三、简答题11. 简述PLC的工作原理。
12. 说明继电器在电气控制系统中的作用。
13. 描述PLC编程的一般步骤。
14. 解释什么是PLC的输入/输出扫描周期。
15. 阐述PLC在现代工业自动化中的应用。
四、计算题16. 假设一个PLC的输入/输出扫描周期为10ms,计算在一分钟内该PLC可以执行多少次扫描。
17. 如果一个PLC的CPU处理速度为100MHz,计算其每秒可以执行多少条指令。
五、论述题18. 论述PLC在工业自动化中的优势。
19. 分析PLC控制系统与继电器控制系统的区别。
20. 描述PLC在故障诊断和维护中的作用。
六、案例分析题21. 给出一个简单的PLC控制案例,分析其控制逻辑。
《电气控制及PLC 应用》复习资料一、填空题1.按用途分类,低压电器分为(控制电器)、(主令电器)、(保护电器)、(配电电器)和(执行电器)。
2.按执行机能分类,低压电器分为(有触点)电器和(无触点)电器。
3.按工作原理分类,低压电器分为(电磁式电器)和(非电量控制电器)。
4.电磁机构由(吸引线圈)、(铁心)、(衔铁)等几部分组成。
5.电磁式电器分为(直流)和(交流)两大类,都是利用(电磁铁)的原理制成的。
6.刀开关接线时,电源进线应接在(静插座)一边的进线端,用电设备应接在(动触刀)一边的出线断。
7.使用铁壳开关时,外壳应可靠(接地),防止以外漏电造成触电事故 8.接触器主要由(电磁系统)、(触点系统)、和(灭弧装置)组成。
9.(直流)接触器不会产生涡流和磁滞损耗,所以不发热。
10.继电器是一种根据(外界输入)信号来控制电路通断的自动切换电器。
11.继电器和接触器相比用于切换(小电流)的控制电路和保护电路,故继电器没有(灭弧)装置,也无(主辅)触点之分。
12.速度继电器主要用于笼型异步电动机的(反接)制动控制。
13.接近开关又称做(无触点)行程开关。
14.熔断器主要由(熔体)和(安装熔体的熔管)组成。
15.断路器主要由(触点)、(灭弧系统)和(脱扣器)组成。
16.常用的短路保护电器是(熔断器)和(自动空气断路器)。
17.常用的过载保护电器是(热继电器)。
18.PLC 的硬件是由(主机)、(I/O 扩展模块)和各种外部设备组成。
19.PLC 的软件系统由(系统程序)和(用户程序)组成。
20.PLC 执行程序的过程分为(输入采样或输入处理)、(程序执行)和(输出刷新或输出处理)三个阶段。
21.通常一条PLC 指令由(步序号)、(助记符)和(元件号)三部分组成。
22.PLC 等效电路中的继电器并不是实际的继电器,为了将其与实际继电器区别,通常把它们称为(“软继电器”)。
23.状态转移图中,每一状态提供:(驱动负载)、(指定转换条件)、(置位新状态)三个功能。
考试题型第一部分填空题第一章常用低压控制电源(33’)1、低压电器用于交流电压1200V、直流电压1500V以下的电路中。
2、接触器主要由电磁系统、触头系统和灭弧装置组成。
3、电磁系统包括铁心(衔铁)、静铁心和电磁线圈3部分。
4、常见的灭弧装置有电动力灭弧、灭弧栅灭弧和磁吹灭弧。
5、时间继电器按延时方式可分为通电延时和断电延时。
6、速度继电器主要有定子、转子和触头3个部分组成,动作转速在120r/min左右,复位转速在100r/min以下。
7、低压断路器又称自动空气开关或自动开关。
8、低压断路器相当于刀开关、熔断器、热继电器、过电流继电器和欠电压继电器组合。
9、当低压电网发生人体触电或设备漏电时,漏电保护器能迅速自动切断电源,从而避免造成事故。
10、漏电保护器按其检测故障信号的不同可分为电压型和电流型。
11、低压隔离器也称刀开关,品种主要有低压刀开关、熔断器式刀开关和组合开关3种。
12、位置开关按其结构不同可分为直动式、滚轮式和微动式。
第二章电气控制线路的基本原则和基本环节(26’)1、电气控制线路的表示方法有:电气原理图、电气元件布置图和电气安装接线图3种。
2、电气控制工程图中,文字符号分为基本文字符号和辅助文字符号。
3、三相笼型电动机减压启动的方法有定子绕组串电阻减压启动、自耦变压器减压启动、Y-△减压启动和延边三角形减压启动等。
4、三相异步电动机常用的电气制动方法有:反接制动、能耗制动、发电制动和电容制动等。
5、三相异步电动机的调速方法有:改变电动机定子绕组的磁极对数p、改变电源频率f1和改变转差率s等。
第三章可编程控制器基础(14’)1、PLC的存储器单元可分为两个部分:系统程序存储器和用户程序存储器。
2、PLC的输入单元通常有直流、交流和交直流3种类型。
3、PLC的输出方式通常有继电器方式、晶体管方式和晶闸管方式3种方式。
4、PLC的运行周期一般可分为输入采样、程序执行和输出刷新3个阶段。
5、一个继电接触器控制系统必然包括3个部分:输入部分、逻辑电路部分和输出部分。
第四章S7-200 PLC的系统配置(6’)1、PLC的存储器主要用于存放:系统程序、用户程序和工作状态数据。
2、S7-200 PLC的接口模块有数字量I/O模块、模拟量I/O模块和智能模块等。
第五章S7-200 PLC的指令系统(34’)1、使用SIMATIC指令集,可以用梯形图、功能块图和语句表编程语言编程。
2、S7-200 PLC的指令参数所用的基本数据类型有1位布尔型(BOOL)、8位字节型(BYTE)、16位无符号整数(WORD)、有符号整数(INT)、32位无符号双字整数(DWODE)、有符号双字整数(DINT)、32位实数型(REAL)。
3、PlC的存储器分为程序区、系统区、数据区3个部分。
4、S7-200 PLC定时器的时基有3种:1ms、10ms、100ms。
5、S7-200 PLC定时器有3种类型:TON(通电延时)、TONR(有记忆通电延时)、TOF(断电延时)。
6、S7-200 PLC计数器有3种类型:增计数、减计数、增减计数。
7、S7-200 PLC寻址方式有3种:立即寻址、直接寻址、间接寻址。
8、用户程序可分为3个程序区:主程序、子程序、中断程序。
9、每一个SCR程序段中均包含3个要素:输出对象、转移条件、转移目标。
10、S7-200 系统提供3个顺序控制指令:顺序控制开始指令(LSCR)、顺序控制转移指令(SCRT)、顺序控制结束指令(SCRE)。
第九章S7-200可编程控制器的通信与网络(22’)1、按照传输数据的时空顺序,数据的通信可分为并行通信和串行通信两种。
2、串行通信按信息传输格式分为同步通信和异步通信。
3、按串行通信的数据在通信线路进行传送的方向可分为单工、半双工和全双工通信方式3种。
4、数据通信的网络拓扑结构有树型、星型、总线型和环型等。
5、自由口通信指令包括自由口发送指令XMT和自由口接收指令RCV。
6、S7-200通信电缆主要有Profibus网络电缆和PC/PPI电缆。
7、S7-200支持的通信协议主要有点对点接口协议(PPI)、多点接口(MPI)和PROFIBUS。
8、互联和通信是网络的核心,网络的拓扑结构、传输控制、传输介质和通道利用方式是构成网络的四大要素。
第二部分简答题第一章常用低压控制电源1、交、直流接触器电磁系统的区别:答:(1)、交流接触器线圈通以交流电,主触头接通、分断交流主电路。
当交变磁通穿过铁心时,将产生涡流和磁滞损耗,使铁心发热。
为减少铁损,铁心用硅钢片冲压而成。
为了便于散热,线圈做成短而粗的圆筒状绕在骨架上。
(2)、直流接触器线圈通以直流电,铁心中不会产生涡流和磁滞损耗,所以不会发热。
为了方便加工,铁心用整块钢块制成。
为使线圈散热良好,通常将线圈绕制成长而薄的圆筒状。
2、电压继电器和电流继电器的区别:答:电压继电器反映的是电压信号,使用时电压继电器的线圈与负载并联,其线圈匝数多而线径细。
电流继电器反映的是电流信号,在使用时,电流继电器的线圈与负载串联,其线圈匝数少而线径粗。
3、单相交流电磁机构我为什么要设置短路环?它的作用是什么?三相交流电磁铁要否装设短路环?答:(1)由于单向交流接触器铁心的磁通是交变的,故当磁通过零时,电磁吸力也是零,吸合后的衔铁在反力弹簧的作用下将被拉开,磁通过零后电磁吸力又增大,当吸力大于反力时,衔铁又被吸合。
这样,交流电源频率的变化,使衔铁产生强烈振动和噪音,甚至使铁心松散。
因此,交流接触器铁心端面上都是安装一个铜制的短路环。
(2)、短路环将铁心端面分隔成两部分,当交变磁通穿过短路环所包围的截面积S2在环中产生涡流时,根据电磁感应定律,此涡流产生的磁通Φ2在相位上落后于短路环外铁心截面S1中得磁通Φ1,由Φ1、Φ2产生的电磁吸力为F1、F2,作用在衔铁上的合成电磁吸力为F1+F2,只要此合力始终大于其反力,衔铁就不会产生振动和噪音。
(3)、对于三相交流电而言,因为三相不能同时为零。
就相当于整个电磁铁电流没有过零点,磁场不会消失,衔铁就不会振动,故无须加装短路环。
4、简述刀开关安装时的注意事项?答:刀开关安装时,手柄要向上,不得倒装或平装。
倒装时,手柄有可能因自动下滑而引起误合闸,造成人身事故。
接线时,应将电源线接在上端,负载接在熔丝下端。
这样,拉闸后刀开关与电源隔离,便于更换熔丝。
5、铁壳开关操作机构具有的特点?答:操作机构具有两大特点:一是采用储能合闸方式,在手柄转轴与底座间装有速断弹簧,以执行合闸或分闸,在速断弹簧的作用下,动触刀与静触刀分离,使电弧迅速拉长而熄灭。
二是具有机械连锁,当铁盖打开时,刀开关被卡住,不能操作合闸。
铁盖合上,操作手柄使开关合闸后,铁盖不能打开。
6、如何从工作状态来分析是欠电流(欠电压)还是过电流(过电压)继电器?答:电路正常工作时,欠电压(欠电流)继电器吸合,当电路电压(电流)减小到某一个整定值以下时,欠电压(欠电流)继电器释放,对电路实现欠电压(欠电流)保护。
电路正常工作时,过电压(过电流)继电器不动作,当电路电压(电流)超过某一整定值时,过电压(过电流)继电器吸合,对电路实现过电压(过电流)保护。
第二章电气控制线路的基本原则和基本环节(26’)1、为什么电动机要设零电压和欠电压保护?答:(1)防止电源电压严重下降时电动机欠压运行;(2)防止电源电压恢复时,电动机自行启动而造成设备和人身事故;(3)避免多台电动机同时启动造成电网电压的严重下降。
2、电气控制线路常用的保护环节有哪些?各采用什么电气元件?答:短路保护:短路时熔断器FU的熔体熔断而切断电路起保护作用。
电动机长期过载保护:采用热继电器FR。
由于热继电器的热惯性较大,即使发热元件流过几倍于额定值得电流,热继电器也不会立即动作。
因此在电动机启动时间不太长的情况下,热继电器不会动作,只有在电动机长期过载时,热继电器才会动作,用它的常闭触头使控制电路断电。
欠电压、失电压保护:通过接触器KM的自锁环节来实现。
当电源电压由于某种原因而严重欠电压或失电压(如停电)时,接触器KM断电释放,电动机停止转动。
当电源电压恢复正常时,接触器线圈不会自行通电,电动机也不会自行启动,只有在操作人员重新按下启动按钮后,电动机才能启动。
自锁、互锁保护:将其中一个接触器的常闭触头串入另一个接触器线圈电路中,则任何一个接触器先通电后,即使按下相反方向的启动按钮,另一个接触器也无法通电。
3、简述三相异步电动机反接制动的控制过程?答:工作过程:合上开关QK → 按下启动按钮SB2 → 接触器KM1通电→ 电动机M启动运行→ 速度继电器KS常开触头闭合,为制动做准备。
制动时按下停止按钮SB1 → KM1断电→ KM2通电(KS常开触头尚未打开) → KM2主触头闭合,定子绕组串入限流电阻R进行反接制动→ n≈0时,KS常开触头断开→ KM2断电,电动机制动结束。
图单向运行的三相异步电动机反接制动控制线路第三章可编程控制器基础1、PLC为什么采用集中采样、集中输出的工作方式?这种方式对输入、输出的响应产生怎样的影响?答:采用集中采样、集中输出的工作方式可减少外界干扰的影响。
但是这种方法会使输出对输入的响应产生之后,并有可能丢失和错漏高频输入信号;此外,当I/O点数较多且用户程序较长时,输出信号的频率也必然会受到限制。
2、从软硬件两个角度说明PLC的高抗干扰性能?答:硬件方面:对主要部件进行了良好的屏蔽;电源部分具有良好的滤波;I/O 回路与CPU电路之间采用光电耦合器隔离等。
软件方面:采用软元件,大量减少硬件电路和继电器;故障检测功能;信息保护和恢复功能;循环扫描时间和超时报警等。
3、如果数字零输入的脉冲宽度小于PLC的循环周期,是否能保证PLC 检测到该脉冲?为什么?答:不能保证检测到该脉冲。
因为PCL对输入的处理集中字循环周期的某一段进行,即所谓的输入刷新阶段。
在这一时段外,PLC不响应任何输入信号的变化,因此假如某一输入脉冲的时间宽度小于PLC的循环扫描周期,则很可能当PLC 进入输入刷新阶段之前,脉冲已经消失,所以不能保证PLC检测到该脉冲信号。
第五章S7-200 PLC的指令系统1、S7-200 PLC的指令参数所用的基本数据类型有哪些?答:S7-200 PLC的指令参数所用的基本数据类型有1位布尔型(BOOL)、8位字节型(BYTE)、16位无符号整数(WORD)、有符号整数(INT)、32位无符号双字整数(DWODE)、有符号双字整数(DINT)、32位实数型(REAL)。
2、根据梯形图写出语句表程序。
P170-第7、8题解: D I0.0O I0.3LD I0.1O I0.4ALDAN I0.2= Q0.1LD Q0.1TON T37,30S Q0.2,4LD I0.1S Q0.3,1解: LD I0.4EUSHRB I0.5,V3.0,4LD I0.1LPSA V3.0S Q3.0,2LRDA V3.1R Q3.1,1LRDA V3.2S Q3.2,3LPPA V3.3S Q3.3,13、修改梯形图中的语法错误。
