《机械原理》 轮系的传动比
1 2 3 H
原周转轮系角速度
1 2
3
H
转化轮系中的角速度
1H 1 H 2H 2 H
3H 3 H
HH H H 0
2.传动比计算的基本思路与方法
根据定轴轮系传动比的公式，可写出转化轮系传动比
iH
13
i1H3
1H 3H
1 H 3 H
z2z3 z1 z 2
z3 z1
“－”号表示在转化机构中1H
z3 z1
2.2 周转轮系传动比的计算
1.周转轮系的组成与类型 2.传动比计算的基本思路与方法 3.注意事项 4.计算实例
例1 已知：双排外啮合行星轮系
z1 100, z2 101, z2 100, z3 99
求：传动比 iH1
解：
i1H3
1H
H 3
1 3
H H
z2 z3 z1 z2
第7章 轮系
1 轮系的类型 2 轮系的传动比 3 轮系的功能 4 轮系的设计 5 其他类型的行星传动简介
第7章 轮系
2 轮系的传动比
2.1 定轴轮系传动比的计算 2.2 周转轮系传动比的计算 2.3 混合轮系传动比的计算
2.1 定轴轮系传动比的计算
1.传动比大小的计算 2.主、从动轮转向关系的确定
只起改变方向作用
称为惰轮
定 轴 轮 系 的 传 动 比
所 有 从 动 轮 齿 数 的 连 乘积 所 有 主 动 轮 齿 数 的 连 乘积
2.1 定轴轮系传动比的计算
2 .传动比方向的确定
平面定轴轮系 所有齿轮均为直齿或斜齿圆柱齿轮，
可用(-1)m 来确定从动轮的转动方向。
m —— 外啮合的对数。
传动比为正,说明主、从动轮转向
原周转轮系角速度
1 2
3
H
转化轮系中的角速度
1H 1 H 2H 2 H
3H 3 H
HH H H 0
2.传动比计算的基本思路与方法
根据定轴轮系传动比的公式，可写出转化轮系传动比
iH
13
i1H3
1H 3H
1 H 3 H
z2z3 z1 z 2
z3 z1
“－”号表示在转化机构中1H
z3 z1
2.2 周转轮系传动比的计算
1.周转轮系的组成与类型 2.传动比计算的基本思路与方法 3.注意事项 4.计算实例
例1 已知：双排外啮合行星轮系
z1 100, z2 101, z2 100, z3 99
求：传动比 iH1
解：
i1H3
1H
H 3
1 3
H H
z2 z3 z1 z2
第7章 轮系
1 轮系的类型 2 轮系的传动比 3 轮系的功能 4 轮系的设计 5 其他类型的行星传动简介
第7章 轮系
2 轮系的传动比
2.1 定轴轮系传动比的计算 2.2 周转轮系传动比的计算 2.3 混合轮系传动比的计算
2.1 定轴轮系传动比的计算
1.传动比大小的计算 2.主、从动轮转向关系的确定
只起改变方向作用
称为惰轮
定 轴 轮 系 的 传 动 比
所 有 从 动 轮 齿 数 的 连 乘积 所 有 主 动 轮 齿 数 的 连 乘积
2.1 定轴轮系传动比的计算
2 .传动比方向的确定
平面定轴轮系 所有齿轮均为直齿或斜齿圆柱齿轮，
可用(-1)m 来确定从动轮的转动方向。
m —— 外啮合的对数。
传动比为正,说明主、从动轮转向
轮系的传动比计算
新能源汽车技术教学资源库 新能源汽车技术教学资源库
轮系的传动比计算1源自新能源汽车技术教学资源库一、轮系的传动比
轮系中首末两轮的转速之比称为轮系的传动比，用iab表
示。
iab na / nb
轮系的传动比计算，包括计算传动比的大小和确定转向两 个内容。
新能源汽车技术教学资源库
二、定轴轮系的传动比计算
z5 n4 i45 n5 z4
z 2 z3 z 5 n1 3 z 2 z 3 z 4 z5 i15 (1) n5 z1 z2 z3 z4 z1 z 2 z3
新能源汽车技术教学资源库
轮系传动比的一般表达式：
n表示外啮合的次数。
n主 n 各从动轮齿数的乘积 i （ 1 ） n从 各主动轮齿数的乘积
新能源汽车技术教学资源库
例4-7
图示轮系中，已知各轮齿数z1=20，z2=40，z2’=20，z3=30，
解： （1）分解轮系 定轴轮系：轮1，2 周转轮系：轮2’，3 ，H，4 （2）分别计算各轮系传动比 定轴轮系传动比：
z4=80。计算传动比i1H。
i12
（3）联立以上两式，得
n1 z2 2 n2 z1
齿轮4既是从动轮，又是主动轮，其存在不影响传动比，但改
变了外啮合的次数，称为过桥齿轮或惰轮。
（1）对于圆柱齿轮组成的定轴轮系确定传动比正负的方法： a.外啮合的次数； b.画箭头。 （2）当轮系中包含圆锥齿轮、蜗杆蜗轮时，传动比的计算仍用上 式计算，但各轮的转向必须画箭头确定。 a.当首末两轮轴线平行时，仍用正负表示两轮之间的关系。 b.当首末两轮轴线不平行时，不能用正负表示，只能依次画箭
解得
iH1 10000
新能源汽车技术教学资源库
轮系的传动比计算1源自新能源汽车技术教学资源库一、轮系的传动比
轮系中首末两轮的转速之比称为轮系的传动比，用iab表
示。
iab na / nb
轮系的传动比计算，包括计算传动比的大小和确定转向两 个内容。
新能源汽车技术教学资源库
二、定轴轮系的传动比计算
z5 n4 i45 n5 z4
z 2 z3 z 5 n1 3 z 2 z 3 z 4 z5 i15 (1) n5 z1 z2 z3 z4 z1 z 2 z3
新能源汽车技术教学资源库
轮系传动比的一般表达式：
n表示外啮合的次数。
n主 n 各从动轮齿数的乘积 i （ 1 ） n从 各主动轮齿数的乘积
新能源汽车技术教学资源库
例4-7
图示轮系中，已知各轮齿数z1=20，z2=40，z2’=20，z3=30，
解： （1）分解轮系 定轴轮系：轮1，2 周转轮系：轮2’，3 ，H，4 （2）分别计算各轮系传动比 定轴轮系传动比：
z4=80。计算传动比i1H。
i12
（3）联立以上两式，得
n1 z2 2 n2 z1
齿轮4既是从动轮，又是主动轮，其存在不影响传动比，但改
变了外啮合的次数，称为过桥齿轮或惰轮。
（1）对于圆柱齿轮组成的定轴轮系确定传动比正负的方法： a.外啮合的次数； b.画箭头。 （2）当轮系中包含圆锥齿轮、蜗杆蜗轮时，传动比的计算仍用上 式计算，但各轮的转向必须画箭头确定。 a.当首末两轮轴线平行时，仍用正负表示两轮之间的关系。 b.当首末两轮轴线不平行时，不能用正负表示，只能依次画箭
解得
iH1 10000
新能源汽车技术教学资源库
传动比定轴轮系中任意从动齿轮的转速计算
解：轮系的传动比 i总 等于各级齿 轮副传动比的连乘积，所以
i17 i12i34i56i67 3 z 2 z 4 z6 z7 (1) z1 z3 z5 z6 z 2 z 4 z7 28* 60* 28 z1 z3 z5 24* 20* 20
4 .9
n1
i17 为负值，首轮与末轮转速相反
【例2】z1=28，z2=56，z3=38，z4=57，丝杆为Tr50×3。当手轮回转速度n1=50 r/min，回转方向如图所示，试计算砂轮架移动速度，并判断砂轮架移动方向。
解:根据螺母移动速度V计算公式 得
z1 z3 z5 zk 1 v nk Ph n1 Ph z 2 z 4 z6 z k
z3 z6 120*120 16 z1 z4 20* 20
i2、下图所示定轴轮系中，已知：Z1=24, Z2=28, Z3=20, Z4=60, Z5=20, Z7=28, 设齿轮1为主动件，齿 轮7为从动件。试求轮系的传动比i17,并根据齿轮1的回 转方向判定齿轮7的回转方向。
轮系的传动比等于首轮与末轮的转速之比，也等于轮系 中所有从动齿轮齿数的连乘积与所有主动齿轮齿数的连乘积
之比。
复习1、在下图所示轮系中，各 齿轮均为标准齿轮，且 Z1=Z2=Z4=Z5=20,Z3=Z6=120, 齿轮1为主动轮，试求传动比 i16 。
复习2、下图所示定轴轮系中， 已知：Z1=24, Z2=28, Z3=20, Z4=60, Z5=20, Z6=20, Z7=28, 设齿轮1为主动件，齿轮7为从 动件。试求轮系的传动比i17,并 根据齿轮1的回转方向判定齿轮 7的回转方向。
30 * 20 * 30 * 60 1 .5 20 * 40 * 45 * 20
【机械设计基础】第五章 轮系
轮
系
三个运动件中,有两个构件为主动件 一个为从动 三个运动件中 有两个构件为主动件,一个为从动， 运动复合的差动轮系 有两个构件为主动件 一个为从动， 三个运动件中，有一件主动，两件从动， 三个运动件中，有一件主动，两件从动，运动分解的差动轮系 三个运动件中，两个中心轮之一固定， 三个运动件中，两个中心轮之一固定， 行星轮系 系杆H固定 演变为定轴轮系。 固定， 系杆 固定，演变为定轴轮系。
第五章
轮
系
重点学习内容
1.定轴轮系和周转轮系的传动比计算 2.轮系中从动轮转动方向的判定
机 械 设 计 基 础
第五章
轮
系
第一节 定轴轮系及其传动比计算 第二节 周转轮系及其传动比计算 第三节 轮系的功用
机 械 设 计 基 础
第五章
轮
系
现代机械中， 现代机械中，为了满足不同的工作要求只用一对齿轮传 动往往是不够的，通常用一系列齿轮共同传动。 动往往是不够的，通常用一系列齿轮共同传动。这种由一系列 齿轮(包括蜗杆蜗轮)组成的传动系统称为齿轮系（简称轮系）。 齿轮(包括蜗杆蜗轮)组成的传动系统称为齿轮系（简称轮系）。 齿轮系
机 械 设 计 基 础
周转轮系的分类： 周转轮系的分类：
第五章
轮
系
1、行星轮系：自由度为1的周转轮系，需要两个原动 、行星轮系：自由度为 的周转轮系 的周转轮系， 件才能有确定的运动。 件才能有确定的运动。 2、差动轮系：自由度为2的周转轮系，需要一个原动 、差动轮系：自由度为 的周转轮系 的周转轮系， 件才能有确定的运动。 件才能有确定的运动。
第五章
转化后的定轴轮系 的传动比为： 的传动比为：
H 13
n1 n1 − nH i = H = n3 n3 − nH
轮系及其传动比计算
轮系及其传动比计算1.轮系的类型和应用1.1轮系的分类根据轮系运转中各齿轮轴线的空间位置是否固定，可以将轮系分为定轴轮系和周转轮系两种基本类型。
1）定轴轮系：轮系运转时，如果各齿轮轴线的位置都不固定，则称为定轴轮系（或称为普通轮系），可分为平行定轴轮系（各轮轴线相互平行）和空间定轴轮系（各轮轴线不相互平行，含圆锥齿轮、蜗轮蜗杆等）。
2）周转轮系：轮系运转时，至少有一个齿轮轴线的位置不固定，而是绕某一固定轴线回转，则称为周转轮系，其中绕动齿轮称为行星轮，轴线不动的中心轮称为太阳轮。
按自由度数目不同可分为差动轮系和行星轮系。
1.2轮系的功用1）实现相距较远的两轴之间的传动2）实现分路传动3）实现变速变向传动4）实现大速比或大功率传动5）实现运动的合成与分解2.轮系传动比的计算轮系传动比，是指轮系运动时其输入轴与输出轴的角速度或转速之比。
它包括计算传动比的大小和确定输入轴与输出轴两者转向关系两方面内容。
2.1定轴轮系的传动比设A表示输入轴，B表示输出轴，则一般定轴轮系的传动比计算公式为：іAB=ωA/ωB=从A到B所有从动齿轮数连乘积/从A到B所有主动齿轮数连乘积平面定轴轮系和空间定轴轮系的传动比的大小均可用该式计算，但转向的确定有不同的方法。
2.1.1平面定轴轮系中的转向关系可用“+”、“-”号来表示，“+” 号表示转向相同、“-”号表示转向相反。
一对外啮合圆柱齿轮传动两轮的转向相反，其传动比前应加注“-”号；一对内啮合圆柱齿轮传动两轮的转向相同，其传动比前应加注“+”号。
设轮系中有m对外啮合齿轮，则在该式右侧的分式前应加注（-1）m。
若传动比的计算结果为正，则表示输入轴与输出轴的转向相同；若为负，则表示转向相反。
2.1.2空间定轴轮系输入轴与输出轴之间的转向关系不能用上述方法来确定，而必须在机构简图上用画箭头的方法来表示。
1）对于圆锥齿轮传动，表示方向的箭头应该同时指向啮合点即箭头对箭头，或同时背离啮合点即箭尾对箭尾。
§11.2 定轴轮系的传动比
机构运 动简图
齿轮回转方向
用线速度方向表 示齿轮回转方向
投影方向
机构运 动简图 投影方向
机械设计系 机械设计系
§11.2 定轴轮系的传动比
• 2.首末两轮的转向
• （1）平面定轴轮系
一对齿轮的传动比：
1 1 2 2
i12=
±
z2 z1
“+”号表示内啮合两轮转向相同， “-”号表示外啮合两轮转向相反。
空间定轴轮系传动比前 的“+”、“－”号没有实 际意义。
不平行
机械设计系 机械设计系
§11.2 定轴轮系的传动比
• 2.首末两轮的转向
• （2）空间定轴轮系
如何表示一对圆锥齿轮的转向？
机构运动简图
线速度方向
表示齿轮回转方向 用线速度方向表 示齿轮回转方向 齿轮回转方向
机械设计系 机械设计系
§11.2 定轴轮系的传动比
向关系则必须在机构简图上用箭头来表示。
1 z2 zk i1k k z1 zk 1
机械设计系 机械设计系
§11.2 定轴轮系的传动比
• 2.首末两轮的转向
• （2）空间定轴轮系
• 空间定轴轮系中含有轴 线不平行的齿轮传动；
不 平 行
•
•
“+”、“－”不能表示 不平行轴之间的转向关系；
§11.2 定轴轮系的传动比
• 2.首末两轮的转向
3
• （1）平面定轴轮系
1 3 z 2 z 3 z 4 z5 i15 ( 1) z4 5 z1 z2 z3
2 1 3' 4 5
4'
1 m z2 zk i1k (1) k z1 zk 1
齿轮回转方向
用线速度方向表 示齿轮回转方向
投影方向
机构运 动简图 投影方向
机械设计系 机械设计系
§11.2 定轴轮系的传动比
• 2.首末两轮的转向
• （1）平面定轴轮系
一对齿轮的传动比：
1 1 2 2
i12=
±
z2 z1
“+”号表示内啮合两轮转向相同， “-”号表示外啮合两轮转向相反。
空间定轴轮系传动比前 的“+”、“－”号没有实 际意义。
不平行
机械设计系 机械设计系
§11.2 定轴轮系的传动比
• 2.首末两轮的转向
• （2）空间定轴轮系
如何表示一对圆锥齿轮的转向？
机构运动简图
线速度方向
表示齿轮回转方向 用线速度方向表 示齿轮回转方向 齿轮回转方向
机械设计系 机械设计系
§11.2 定轴轮系的传动比
向关系则必须在机构简图上用箭头来表示。
1 z2 zk i1k k z1 zk 1
机械设计系 机械设计系
§11.2 定轴轮系的传动比
• 2.首末两轮的转向
• （2）空间定轴轮系
• 空间定轴轮系中含有轴 线不平行的齿轮传动；
不 平 行
•
•
“+”、“－”不能表示 不平行轴之间的转向关系；
§11.2 定轴轮系的传动比
• 2.首末两轮的转向
3
• （1）平面定轴轮系
1 3 z 2 z 3 z 4 z5 i15 ( 1) z4 5 z1 z2 z3
2 1 3' 4 5
4'
1 m z2 zk i1k (1) k z1 zk 1
定轴轮系传动比的计算
§5-6 定轴轮系传动比的计算一、轮系的基本概念●轮系：由一系列相互啮合的齿轮组成的传动系统；●轮系的分类：定轴轮系：所有齿轮轴线的位置固定不动；周转轮系：至少有一个齿轮的轴线不固定；●定轴轮系的分类：平面定轴轮系：轴线平行；空间定轴轮系：不一定平行；●轮系的传动比:轮系中首、末两轮的角速度(或转速)之比，包括两轮的角速比的大小和转向关系。
传动比的大小：当首轮用“1”、末轮用“k”表示时，其传动比的大小为：i1k ＝ω1/ωk＝n1/nk传动比的方向：首末两轮的转向关系。
相互啮合的两个齿轮的转向关系：二、平面定轴轮系传动比的计算特点：●轮系由圆柱齿轮组成，轴线互相平行；●传动比有正负之分: 首末两轮转向相同为“+”，相反为“-”。
1、传动比大小设Ⅰ为输入轴，Ⅴ为输出轴；各轮的齿数用Z来表示；角速度用w表示；首先计算各对齿轮的传动比：所以：结论：定轴轮系的传动比等于各对齿轮传动比的连乘积，其值等于各对齿轮的从动轮齿数的乘积与主动轮齿数的乘积之比；2、传动比方向在计算传动比时，应计入传动比的符号：首末两轮转向相同为“+”，相反为“-”。
（1）公式法122112zzi==ωω32223332zizωωωω'''===33434443zizωωωω'''===455445zzi==ωω211)1(-==kmkzziω式中：m为外啮合圆柱齿轮的对数举例：（2）箭头标注法采用直接在图中标注箭头的方法来确定首末两轮的转向，转向相同为“+”，相反为“-”。
举例：三、空间定轴轮系的传动比特点：●轮系中包含有空间齿轮（如锥齿轮、蜗轮蜗杆、螺旋齿轮等）；●首末两轮的轴线不一定平行。
1 传动比的大小2 传动比的方向注意：只能采用箭头标注法，不能采用(-1)m法判断。
分两种情况讨论：情况1：首、末两轮轴线平行主动轮齿数连乘积从动轮齿数连乘积ki1传动比计算式前应加“+”、“-”号，表示两轮的转向关系。

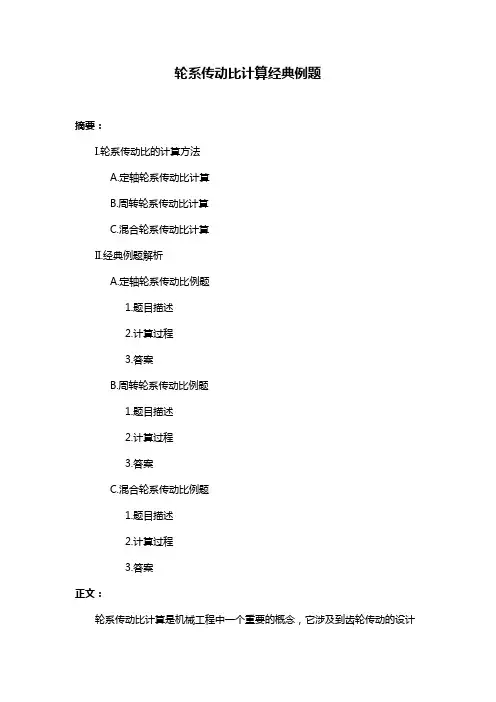

轮系传动比计算经典例题
轮系传动比计算经典例题摘要：I.轮系传动比的计算方法A.定轴轮系传动比计算B.周转轮系传动比计算C.混合轮系传动比计算II.经典例题解析A.定轴轮系传动比例题1.题目描述2.计算过程3.答案B.周转轮系传动比例题1.题目描述2.计算过程3.答案C.混合轮系传动比例题1.题目描述2.计算过程3.答案正文：轮系传动比计算是机械工程中一个重要的概念，它涉及到齿轮传动的设计和分析。
本文将介绍轮系传动比的计算方法，并通过经典例题进行解析。
I.轮系传动比的计算方法轮系传动比计算主要包括定轴轮系传动比计算、周转轮系传动比计算和混合轮系传动比计算。
A.定轴轮系传动比计算定轴轮系传动比计算公式为：i = n1 / n2 = z2 / z1，其中i 为传动比，n1 为主动轮转速，n2 为从动轮转速，z1 为主动轮齿数，z2 为从动轮齿数。
B.周转轮系传动比计算周转轮系传动比计算较为复杂，需要考虑行星轮和中心轮的转速关系。
计算公式为：i = n1 / n2 = z2 / (z1 + z3)，其中i 为传动比，n1 为主动轮转速，n2 为从动轮转速，z1 为主动轮齿数，z2 为从动轮齿数，z3 为行星轮齿数。
C.混合轮系传动比计算混合轮系传动比计算综合了定轴轮系和周转轮系的计算方法，需要分别计算各部分的传动比，然后进行组合。
II.经典例题解析A.定轴轮系传动比例题题目描述：已知主动轮齿数z1=100，从动轮齿数z2=101，主动轮转速n1=1500r/min，求从动轮转速n2。
计算过程：i = n1 / n2 = z2 / z12 = n1 * z1 / z22 = 1500 * 100 / 101 ≈ 1495.05r/min答案：从动轮转速n2 约为1495.05r/min。
B.周转轮系传动比例题题目描述：已知主动轮齿数z1=100，从动轮齿数z2=101，行星轮齿数z3=40，主动轮转速n1=1500r/min，求从动轮转速n2。
定轴系传动比
§5-6 定轴轮系传动比的计算一、轮系的基本概念●轮系：由一系列相互啮合的齿轮组成的传动系统；●轮系的分类：定轴轮系：所有齿轮轴线的位置固定不动；周转轮系：至少有一个齿轮的轴线不固定；●定轴轮系的分类：平面定轴轮系：轴线平行；空间定轴轮系：不一定平行；●轮系的传动比:轮系中首、末两轮的角速度(或转速)之比，包括两轮的角速比的大小和转向关系。
传动比的大小：当首轮用“1”、末轮用“k”表示时，其传动比的大小为：i1k＝ω1/ωk＝n1/n k传动比的方向：首末两轮的转向关系。
相互啮合的两个齿轮的转向关系：二、平面定轴轮系传动比的计算特点：●轮系由圆柱齿轮组成，轴线互相平行；●传动比有正负之分: 首末两轮转向相同为“+”，相反为“-”。
1、传动比大小设Ⅰ为输入轴，Ⅴ为输出轴；各轮的齿数用Z来表示；126127角速度用ω表示；首先计算各对齿轮的传动比：所以：结论： 定轴轮系的传动比等于各对齿轮传动比的连乘积，其值等于各对齿轮的从动轮齿数的乘积与主动轮齿数的乘积之比； 2、传动比方向在计算传动比时，应计入传动比的符号： 首末两轮转向相同为“+”，相反为“-”。
（1）公式法式中：m 为外啮合圆柱齿轮的对数 举例：（2）箭头标注法采用直接在图中标注箭头的方法来确定首末两轮的转向，转向相同为“+”，相反为“-”。
举例：122112z z i ==ωω32223332z i z ωωωω'''===33434443z i z ωωωω'''===455445z z i ==ωω11211)1(--==k km k k z z z z i K K ωω三、空间定轴轮系的传动比特点：●轮系中包含有空间齿轮（如锥齿轮、蜗轮蜗杆、螺旋齿轮等）；●首末两轮的轴线不一定平行。
1 传动比的大小2 传动比的方向注意：只能采用箭头标注法，不能采用(-1)m法判断。
分两种情况讨论：情况1：首、末两轮轴线平行传动比计算式前应加“+”、“-”号，表示两轮的转向关系。
定轴轮系传动比的计算教案
定轴轮系传动比的计算【一】教学目标1.了解轮系的类型2.掌握定轴轮系传动比的计算及转向判断【二】教学的重点与难点重点：定轴轮系传动比的计算。
难点：定轴轮系的转向判别。
【三】教学方法与手段采用多媒体教学（加动画演示），讲授推演、启发式、互动式，注重理论联系实际。
【四】教学任务及内容【五】教学步骤1 定轴轮系及其传动比计算轮系：用一系列互相啮合的齿轮将主动轴和从动轴连接起来，这种多齿轮的传动装置称为轮系。
在运转过程中，各轮几何轴线的位置相对于机架是固定不动的轮系称为定轴轮系。
定轴轮系又可分为平面定轴轮系和空间定轴轮系。
平面定轴轮系空间定轴轮系功用：实现大传动比传动；实现较远距离的传动；实现换向传动；实现变速传动；实现多分路传动。
（1）平面定轴轮系传动比的计算输入轴与输出轴之间的角速度之比:传动比111555n i n ωω== 包含两个方面：大小与转向 轮系中各对啮合齿轮的传动比为：121221w z i w z ==- 322332z w i w z == 343443w z i w z '''==- 544554z wi w z '''==- 且：33w w '=44w w '= 此轮系传动比为：312343534524151223344523451234134()(+)()()(1)w w w w z z z z z z zi i i i i w w w w z z z z z z z ''''''''===---=-结论：①定轴轮系传动比等于各级齿轮传动比的连乘积； ②计算式为(1)nAB i =-所有从动轮齿数连乘积所有主动轮齿数连乘积其中：A ，B 分别为主动轮和从动轮；n 为外啮合齿轮的对数。
③同时与两个齿轮啮合的齿轮称为惰轮，在计算式中不出现，其作用表现为：一是结构要求；二是改变转向；5ω1④首末两轮相对转向还可用箭头方式确定。
轮系的传动比计算
4
Z3 Z1
新能源汽车技术教学资源库
例4-5 图示行星轮系中，已知z1 = 50、z2 = 30、z3 = 100，求传动 比i1H。
解：根据转化轮系法，齿轮1、3和行星架轴线相重合
由
i1H3 =
n1 n3
nH nH
=
z2 z3 z1 z2
=
z3 z1
即
i1H3
=
n1 nH 0 nH
（1）对于圆柱齿轮组成的定轴轮系确定传动比正负的方法： a.外啮合的次数； b.画箭头。
（2）当轮系中包含圆锥齿轮、蜗杆蜗轮时，传动比的计算仍用上 式计算，但各轮的转向必须画箭头确定。
a.当首末两轮轴线平行时，仍用正负表示两轮之间的关系。 b.当首末两轮轴线不平行时，不能用正负表示，只能依次画箭 头。
新 能 源 汽新车能技源术汽教车学技资术源教库学 资 源 库
轮系的传动比计算
1
新能源汽车技术教学资源库
一、轮系的传动比
轮系中首末两轮的转速之比称为轮系的传动比，用iab表 示。
iab na / nb
轮系的传动比计算，包括计算传动比的大小和确定转向两 个内容。
二、定轴轮系的传动比计算
1．定轴轮系中齿轮传动方向的确定
i15
n1 n5
(1)3
z2 z3 z4 z5 z1z2 z3 z4
z2 z3z5 z1z2 z3
新能源汽车技术教学资源库
轮系传动比的一般表达式： n表示外啮合的次数。
i
n主 n从
（
1）n
各从动轮齿数的乘积 各主动轮齿数的乘积
齿轮4既是从动轮，又是主动轮，其存在不影响传动比，但改 变了外啮合的次数，称为过桥齿轮或惰轮。
传动比定轴轮系中任意从动齿轮的转速计算
解：轮系的传动比 i总 等于各级齿
轮副传动比的连乘积，所以
i17i12i34i56i67
n1
(1)3 z2z4z6z7 z1z3z5z6
z2z4z7 28*60*28 z1z3z5 24*20*20
4.9 i17 为负值，首轮与末轮转速相反
一、任意从动齿轮转速计算
i1k
n1 nk
z2z4z6zk z1z3z5zk1
解：轮系的传动比 i总 等于各
级齿轮副传动比的连乘积， 所以
i16i12i23i45i56 (1)2 z2z3z5z6 z1z2z4z5
z3z6 12*012016 z1z4 20*20
i16 为正值，首轮与末轮转速相同
复习题2、下图所示定轴轮系中，已知：Z1=24, Z2=28, Z3=20, Z4=60, Z5=20, Z7=28, 设齿轮1为主动件，齿 轮7为从动件。试求轮系的传动比i17,并根据齿轮1的回 转方向判定齿轮7的回转方向。
解:根据齿轮转速计算公式
nk
n1 i1k
n1
z1z3z5zk1 z2z4z6zk
n1
所以得
n7n1zz2 1zz3 4zz56zz67 n1zz2 1zz3 4zz57
14*4 1* 0 81* 824 21 .33 r3/min 2* 72* 481
二、轮系末端是螺旋传动的计算
vnkPhn1zz12zz34 zz56 zzk k1Ph
vnkπmzn1zz12zz34 zz56 zzk k1πmz
得
v
n1
z1z3z5 z2z4z6
πmz
5* 0 2* 3 8* 5 8* 6 3 .1* 1 4 * 2 8 87 m 9 /m m 2in 2* 3 8* 8 28
轮副传动比的连乘积，所以
i17i12i34i56i67
n1
(1)3 z2z4z6z7 z1z3z5z6
z2z4z7 28*60*28 z1z3z5 24*20*20
4.9 i17 为负值，首轮与末轮转速相反
一、任意从动齿轮转速计算
i1k
n1 nk
z2z4z6zk z1z3z5zk1
解：轮系的传动比 i总 等于各
级齿轮副传动比的连乘积， 所以
i16i12i23i45i56 (1)2 z2z3z5z6 z1z2z4z5
z3z6 12*012016 z1z4 20*20
i16 为正值，首轮与末轮转速相同
复习题2、下图所示定轴轮系中，已知：Z1=24, Z2=28, Z3=20, Z4=60, Z5=20, Z7=28, 设齿轮1为主动件，齿 轮7为从动件。试求轮系的传动比i17,并根据齿轮1的回 转方向判定齿轮7的回转方向。
解:根据齿轮转速计算公式
nk
n1 i1k
n1
z1z3z5zk1 z2z4z6zk
n1
所以得
n7n1zz2 1zz3 4zz56zz67 n1zz2 1zz3 4zz57
14*4 1* 0 81* 824 21 .33 r3/min 2* 72* 481
二、轮系末端是螺旋传动的计算
vnkPhn1zz12zz34 zz56 zzk k1Ph
vnkπmzn1zz12zz34 zz56 zzk k1πmz
得
v
n1
z1z3z5 z2z4z6
πmz
5* 0 2* 3 8* 5 8* 6 3 .1* 1 4 * 2 8 87 m 9 /m m 2in 2* 3 8* 8 28
定轴轮系传动比计算课件
步骤
首先确定轮系中各个齿轮 的转速和齿数，然后根据 转速和齿数计算出传动比 。
适用范围
适用于轮系中齿轮齿数已 知，且转速相对稳定的情 况。
转化机构法
定义
适用范围
转化机构法是将定轴轮系转化为周转 轮系，然后利用周转轮系的传动比计 算公式来计算定轴轮系的传动比。
适用于轮系中齿轮齿数未知，但转速 相对稳定的情况。
计算精度。
优化数学模型
优化数学模型可以减少模型误 差，提高计算精度。
引入修正系数
在计算过程中引入修正系数可 以补偿齿轮制造误差、装配误 差和工作条件变化对传动比计 算的影响。
采用高精度测量设备
采用高精度测量设备可以减少 齿轮制造误差和装配误差对传
动比计算的影响。
06
课程总结与展望
本课程主要内容回顾
05
误差分析与影响因素
计轮系传动比计算中，数学模型可能存在误差 ，导致计算结果不准确。
数值近似误差
在计算过程中，数值近似可能导致误差，如舍入 误差、截断误差等。
算法误差
算法本身可能存在误差，如迭代算法的收敛性、 稳定性等。
主要影响因素探讨
齿轮制造误差
01
齿轮制造过程中可能存在误差，如齿距偏差、齿形偏差等，这
工作原理
当主动轮旋转时，通过中间传动件将动力传递到从动轮，实 现机械能传递。
齿轮几何参数与传动比关系
齿轮几何参数
包括齿数、模数、压力角等。
传动比关系
在定轴轮系中，传动比等于从动轮转速与主动轮转速之比，也等于各级齿轮传 动比的乘积。
03
传动比计算方法
直接计算法
01
02
03
定义
直接计算法是根据定轴轮 系中各个齿轮的齿数和转 速，直接计算出传动比的 方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
m
• m----表示外啮合齿轮副的数目 • 注意点： • （1）上式中只适用于平行轴圆柱齿轮传动的轮系。表示首末两轮回 转方向的异同，计算结果为正，两轮回转方向相同；结果为负，两轮 回转方向相反。 • （2）当轮系中有锥齿、蜗杆副时，不能用确定末轮回转方向，而只 能用标注箭头的方法。
【举例】定轴轮系
=
分析传动路线： 轮系的传动比=
【解决问题二】计算出传动比i18？ 分析传动路线：
【解决问题三】确定蜗轮8的转速n8为多少？
【强化训练】 如图为一卷扬机传动系统，末端为蜗杆传动。已知： z1 18, z2 36, z3 20, z4 40, z5 2, z6 50 鼓轮直径D=200mm, r/min。试求： （1）总传动比 ? （2）确定提升重物时的回转方 i16 向？
定轴轮系传动比的计算
(该类题目为高考必考题)现有一定轴轮系，已知各齿轮齿Z1=20， Z2=40，Z3=15，Z4=60，Z5=18，Z6=18，Z7=1，Z8=40， Z9=20，齿轮9的模数m=3mm，齿轮1的转向如箭头所示， n1=100r/min， 请完成以下问题： 【一】用箭头法判别齿条10的移动方向？ 【二】计算出传动比i18？ 【三】确定蜗轮8的转速n8为多少？（r/min）
【解决问题一】用箭头法判别齿条10的移动方向？
【强化练习】 1.用箭头法判别下列各轮系中各轮转向。
任务一、定轴轮系的传动比计算（阅读相关容）
1.定轴轮系的传动比是？ 定轴系的传动比是指首末两轮的转速之比。 2.定轴轮系传动比的计算
各级齿轮副中从动轮齿 数的连乘积 i总 i1k (1) 各级齿轮副中主动轮齿 数的连乘积
• 任务二：惰轮的应用 • 观察下图，找出哪个齿轮是惰轮？
• 在轮系中既是从动轮又是主动轮，对总传动比毫无影响， 但却起到了改变齿轮副中从动轮回转方向的作用，像这 样的齿轮称为惰轮。 • 惰轮常用于传动距离稍远和需要改变转向的场合。
检测反馈： 1、 在如图所示的轮系中，已知各齿轮的齿 数为z1=20，z2=30，z2‘=25，z3=60，z3’=25，z4=25， z5=35，轮1的转速n=1260r/min（转向如图）。试求 （1）该轮系传动比i；（2）轮5的转速 n，并确定轮5 的转向。
课后作业：习题册相关内容
谢
谢
！！！
• m----表示外啮合齿轮副的数目 • 注意点： • （1）上式中只适用于平行轴圆柱齿轮传动的轮系。表示首末两轮回 转方向的异同，计算结果为正，两轮回转方向相同；结果为负，两轮 回转方向相反。 • （2）当轮系中有锥齿、蜗杆副时，不能用确定末轮回转方向，而只 能用标注箭头的方法。
【举例】定轴轮系
=
分析传动路线： 轮系的传动比=
【解决问题二】计算出传动比i18？ 分析传动路线：
【解决问题三】确定蜗轮8的转速n8为多少？
【强化训练】 如图为一卷扬机传动系统，末端为蜗杆传动。已知： z1 18, z2 36, z3 20, z4 40, z5 2, z6 50 鼓轮直径D=200mm, r/min。试求： （1）总传动比 ? （2）确定提升重物时的回转方 i16 向？
定轴轮系传动比的计算
(该类题目为高考必考题)现有一定轴轮系，已知各齿轮齿Z1=20， Z2=40，Z3=15，Z4=60，Z5=18，Z6=18，Z7=1，Z8=40， Z9=20，齿轮9的模数m=3mm，齿轮1的转向如箭头所示， n1=100r/min， 请完成以下问题： 【一】用箭头法判别齿条10的移动方向？ 【二】计算出传动比i18？ 【三】确定蜗轮8的转速n8为多少？（r/min）
【解决问题一】用箭头法判别齿条10的移动方向？
【强化练习】 1.用箭头法判别下列各轮系中各轮转向。
任务一、定轴轮系的传动比计算（阅读相关容）
1.定轴轮系的传动比是？ 定轴系的传动比是指首末两轮的转速之比。 2.定轴轮系传动比的计算
各级齿轮副中从动轮齿 数的连乘积 i总 i1k (1) 各级齿轮副中主动轮齿 数的连乘积
• 任务二：惰轮的应用 • 观察下图，找出哪个齿轮是惰轮？
• 在轮系中既是从动轮又是主动轮，对总传动比毫无影响， 但却起到了改变齿轮副中从动轮回转方向的作用，像这 样的齿轮称为惰轮。 • 惰轮常用于传动距离稍远和需要改变转向的场合。
检测反馈： 1、 在如图所示的轮系中，已知各齿轮的齿 数为z1=20，z2=30，z2‘=25，z3=60，z3’=25，z4=25， z5=35，轮1的转速n=1260r/min（转向如图）。试求 （1）该轮系传动比i；（2）轮5的转速 n，并确定轮5 的转向。
课后作业：习题册相关内容
谢
谢
！！！
