高清视频监控解码器的作用
- 格式:doc
- 大小:23.00 KB
- 文档页数:1
高清解码器快速使用说明书目录第一章产品介绍 (2)1.1产品概述 (2)1.2产品主要功能特点 (2)第二章设备线缆连接 (3)第三章基本操作 (4)3.1开机 (4)3.2关机 (4)3.3登录 (4)3.4预览 (5)3.5报警功能 (5)3.5.1移动侦测 (5)3.6网络设置 (6)3.7通道管理 (6)3.8公网访问设备(云操作) (7)3.8.1向导 (7)3.8.2按用户登录,管理设备(按用户登录,可以管理多台设备) (10)3.8.3按序列号登录,访问设备 (12)第四章远程监控 (13)1.远程监控 (13)1.1多机管理平台软件CMS (13)1.2web监控 (13)2.基本远程操控 (15)2.1画面分割 (15)2.2回放 (15)2.3日志 (15)2.4本地配置 (15)2.5通道操控 (15)2.6远程进行设备端配置 (15)第一章产品介绍1.1产品概述本设备是专为安防领域设计的一款优秀的数字监控产品。
采用嵌入式LINUX操作系统,使系统运行更稳定;采用标准的H.264MP视频压缩算法和独有的时空滤波算法,实现了高画质、低码率的同步音视频监控;采用TCP/IP等网络技术,具有强大的网络数据传输能力和远程操控能力。
本设备既可本地独立工作,也可连网组成一个强大的安全监控网,配合专业网络视频监控平台软件,充分体现出其强大的组网和远程监控能力。
1.2产品主要功能特点本产品是由4块BLK3520A_N04A_H组合成的一款4路高清解码器,通过网络将数据接收进来,支持4路1080P解码,视频输出支持4路TV,4路VGA,4路HDMI同时输出。
4块BLK3520A_N04A_H独立使用,共用1个电源和1个网口。
第二章设备线缆连接2.1主板(1)HDMI输出接口(2)USB接口(3)音频输出接口(4)网口(5)电源及开关(6)前面板(1个电源灯4组状态灯,每组2个灯(运行灯,网络灯))(7)USB扩展接口(8)BNC输出接口第三章基本操作3.1开机接上电源,打开电源开关,电源指示灯亮,设备开机。

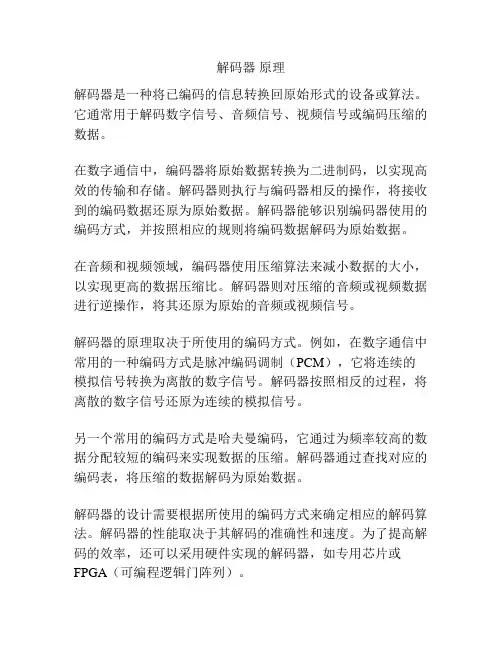

解码器原理
解码器是一种将已编码的信息转换回原始形式的设备或算法。
它通常用于解码数字信号、音频信号、视频信号或编码压缩的数据。
在数字通信中,编码器将原始数据转换为二进制码,以实现高效的传输和存储。
解码器则执行与编码器相反的操作,将接收到的编码数据还原为原始数据。
解码器能够识别编码器使用的编码方式,并按照相应的规则将编码数据解码为原始数据。
在音频和视频领域,编码器使用压缩算法来减小数据的大小,以实现更高的数据压缩比。
解码器则对压缩的音频或视频数据进行逆操作,将其还原为原始的音频或视频信号。
解码器的原理取决于所使用的编码方式。
例如,在数字通信中常用的一种编码方式是脉冲编码调制(PCM),它将连续的模拟信号转换为离散的数字信号。
解码器按照相反的过程,将离散的数字信号还原为连续的模拟信号。
另一个常用的编码方式是哈夫曼编码,它通过为频率较高的数据分配较短的编码来实现数据的压缩。
解码器通过查找对应的编码表,将压缩的数据解码为原始数据。
解码器的设计需要根据所使用的编码方式来确定相应的解码算法。
解码器的性能取决于其解码的准确性和速度。
为了提高解码的效率,还可以采用硬件实现的解码器,如专用芯片或FPGA(可编程逻辑门阵列)。
总而言之,解码器是一种将编码数据转回原始形式的设备或算法。
它在数字通信、音频和视频领域中发挥着至关重要的作用,使得编码的数据能够以高效、准确的方式还原为原始数据。
高清解码器用户手册请仔细阅读并妥善保存本手册以备日后查阅用户须知本手册适用于高清解码器,手册中的图片以及举例仅供用户参考,请用户根据实际产品自行对照操作。
本手册是操作指导书,非质量保证书。
本公司保留对此手册的打印错误、软件升级、产品改进以及与最新版本不一致等的修改和最终解释权。
有关变更恕不另行通知,将直接编入新版说明书。
安全与安全指导使用前,请您详阅使用手册的操作及安全指导。
请您遵守所有指导内容。
请用干燥布料清洁本机和相关配件。
雷击、暴风雨时或长期不使用期间,请拔除电源插头。
产品电源必项符合制造商指导标签的规格,并请使用随机所附电源线提供电力。
产品应当连接到带保护接地连接的电网电源输出插座上。
安装环境和条件为了避免雷击或者其他危险,请勿让本机接触雨水、湿气或灰尘。
请将产品安置于通风良好处,并且请勿在机旁放置其他会产生热能的物体。
请勿将本产品设置于容易遭受外力震动的区域。
请勿在超标的潮湿或高温环境下使用本机。
注意拆开包装盒时请仔细检查,确认其中的物品与清单一致。
安装时,请务必关闭所有相关设备电源。
目录1产品概览 (1)1.1 产品简介 (1)1.2 产品特性 (1)1.3 前面板介绍 (1)1.4 后面板介绍 (2)2WEB客户端配置 (3)2.1 登录 (3)2.2 视频源配置 (4)2.2.1 视频源管理 (4)2.2.2 视频源分组管理 (6)2.3 解码配置 (7)2.3.1 预案配置 (7)2.3.2 输出配置 (9)2.3.3 显示配置 (10)2.4 设备配置 (10)2.4.1 设备升级 (10)2.4.2 系统重启 (10)2.4.3 恢复出厂设置 (11)2.4.4 级联配置 (11)2.5 系统配置 (12)2.5.1 基本配置 (12)2.5.2 时间配置 (12)2.5.3 网络配置 (13)2.5.4 用户配置 (13)2.5.5 备份恢复 (14)3技术参数 (15)1产品概览1.1产品简介本解码器是一款专业型2路解码器,采用高性能SOC解码芯片,支持多路标清、高清网络视频解码上墙显示,可不依赖视频监控管理平台独立使用(设备模式),也可和视频监控管理平台配套使用(平台模式),可广泛用于银行、学校、智能大厦、交通、环保、超市、加油站、小区、工厂等各种监控场所。

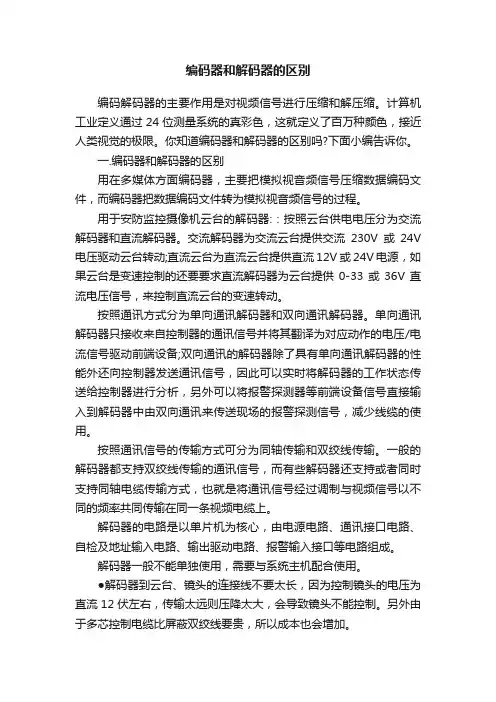

编码器和解码器的区别编码解码器的主要作用是对视频信号进行压缩和解压缩。
计算机工业定义通过24位测量系统的真彩色,这就定义了百万种颜色,接近人类视觉的极限。
你知道编码器和解码器的区别吗?下面小编告诉你。
一.编码器和解码器的区别用在多媒体方面编码器,主要把模拟视音频信号压缩数据编码文件,而编码器把数据编码文件转为模拟视音频信号的过程。
用于安防监控摄像机云台的解码器::按照云台供电电压分为交流解码器和直流解码器。
交流解码器为交流云台提供交流230V或24V 电压驱动云台转动;直流云台为直流云台提供直流12V或24V电源,如果云台是变速控制的还要要求直流解码器为云台提供0-33或36V直流电压信号,来控制直流云台的变速转动。
按照通讯方式分为单向通讯解码器和双向通讯解码器。
单向通讯解码器只接收来自控制器的通讯信号并将其翻译为对应动作的电压/电流信号驱动前端设备;双向通讯的解码器除了具有单向通讯解码器的性能外还向控制器发送通讯信号,因此可以实时将解码器的工作状态传送给控制器进行分析,另外可以将报警探测器等前端设备信号直接输入到解码器中由双向通讯来传送现场的报警探测信号,减少线缆的使用。
按照通讯信号的传输方式可分为同轴传输和双绞线传输。
一般的解码器都支持双绞线传输的通讯信号,而有些解码器还支持或者同时支持同轴电缆传输方式,也就是将通讯信号经过调制与视频信号以不同的频率共同传输在同一条视频电缆上。
解码器的电路是以单片机为核心,由电源电路、通讯接口电路、自检及地址输入电路、输出驱动电路、报警输入接口等电路组成。
解码器一般不能单独使用,需要与系统主机配合使用。
●解码器到云台、镜头的连接线不要太长,因为控制镜头的电压为直流12伏左右,传输太远则压降太大,会导致镜头不能控制。
另外由于多芯控制电缆比屏蔽双绞线要贵,所以成本也会增加。
●室外解码器要做好防水处理,在进线口处用防水胶封好是一种不错的方法,而且操作简单。
●从主机到解码器通常采用屏蔽双绞线,一条线上可以并联多台解码器,总长度不超过1500米(视现场情况而定)。
视频监控系统概述视频监控系统是通过在某些地点安装摄像头等视频采集设备对现场进行拍摄监控,然后通过一定的传输网络将视频采集设备采集到的视频信号传送到指定的监控中心,监控中心通过人工监控或者将视频信号存储到存储设备上对现场进行视频监控。
视频监控系统分为前端监控设备,包括有云台,护罩,摄像机,支架,镜头,解码器等设备。
后端监控设备,包括有视频监控主机,数字视频矩阵,监视器等设备。
前端监控设备的功能有:摄像机采集视频信号或者图像。
云台控制摄像机的转动,调整监视范围。
镜头可以调整摄像机的焦距,从而起到调整图像的清晰度和图像的远近。
解码器是接收控制主机的控制信号,对云台和镜头进行控制,以达到控制云台的运动方向以及控制镜头的焦距从而保证监控中心对现场可以进行全方位的实时监控。
后端监控设备的功能有:视频监控主机负责对前端监控设备发送指令,获取前端监控设备的反馈的一些参数,从而达到控制前端监控设备的作用,监视器则是用来显示视频信号的设备。
由于监视器价格昂贵,如果要每一个摄像头都相应的连接一台监视器的话,相应成本就非常的高,而且监控中心的工作人员也不能完全可以兼顾到如此多的监视器,所以就使用数字视频矩阵来对摄像头和监视器进行切换,从而使得既可以监控到所有的现场,又可以节约成本。
视频监控信号进行传输可以分为模拟传输和数字传输,现在随着科学技术不断进步,计算机更加深入的各行各业,数字技术的日益发展,模拟传输现在已经基本淘汰。
数字传输又可以分为通过电话线传输,DDN线路传输,ISDN线路传输,光纤信道传输,无线信道传输,卫星线路传输,现在随着TCP/IP网络的带宽越来越大,越来越多的通过TCP/IP网络进行传输。
视频图像编解码标准包括有:1.由国际标准化组织(ISO)制定的:1991年制定的MPEG-I图像编解码标准,1994年制定的MPEG-II图像编解码标准,基于IP的视频传送的MPED-4图像编解码标准。
2.由国际电信联盟-电信标准化组织(ITU-T)制定的:H.261图像编解码标准是基于N*64K速率下的会议电视视频编码标准,提供QCIF、FCIF两种编码格式,H.263图像编解码标准是基于低速率下的会议电视视频编码标准,提供SQCIF、QCIF、CIF,4CIF、16CIF 五种编码算法。

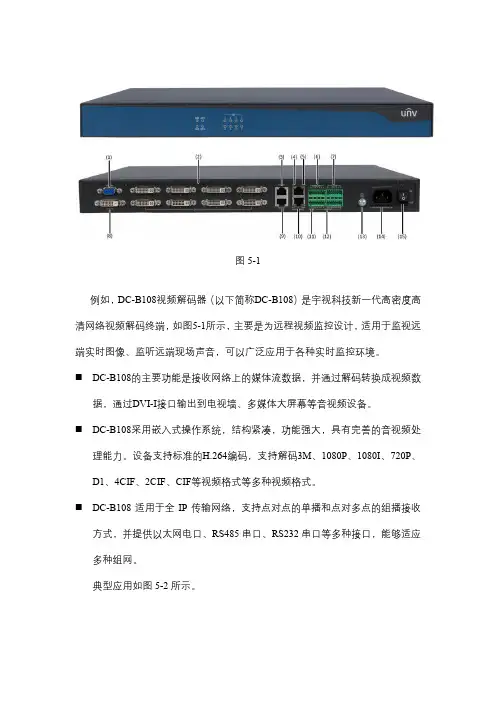

图5-1
例如,DC-B108视频解码器(以下简称DC-B108)是宇视科技新一代高密度高清网络视频解码终端,如图5-1所示,主要是为远程视频监控设计,适用于监视远端实时图像、监听远端现场声音,可以广泛应用于各种实时监控环境。
⏹DC-B108的主要功能是接收网络上的媒体流数据,并通过解码转换成视频数
据,通过DVI-I接口输出到电视墙、多媒体大屏幕等音视频设备。
⏹DC-B108采用嵌入式操作系统,结构紧凑,功能强大,具有完善的音视频处
理能力。
设备支持标准的H.264编码,支持解码3M、1080P、1080I、720P、D1、4CIF、2CIF、CIF等视频格式等多种视频格式。
⏹DC-B108适用于全IP传输网络,支持点对点的单播和点对多点的组播接收
方式,并提供以太网电口、RS485串口、RS232串口等多种接口,能够适应多种组网。
典型应用如图5-2所示。

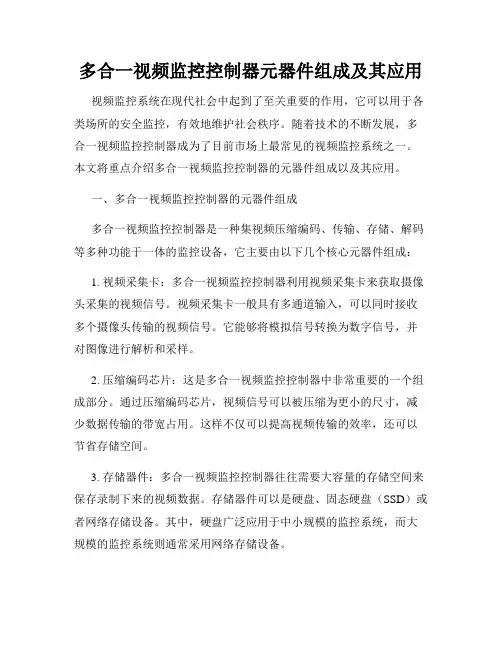

多合一视频监控控制器元器件组成及其应用视频监控系统在现代社会中起到了至关重要的作用,它可以用于各类场所的安全监控,有效地维护社会秩序。
随着技术的不断发展,多合一视频监控控制器成为了目前市场上最常见的视频监控系统之一。
本文将重点介绍多合一视频监控控制器的元器件组成以及其应用。
一、多合一视频监控控制器的元器件组成多合一视频监控控制器是一种集视频压缩编码、传输、存储、解码等多种功能于一体的监控设备,它主要由以下几个核心元器件组成:1. 视频采集卡:多合一视频监控控制器利用视频采集卡来获取摄像头采集的视频信号。
视频采集卡一般具有多通道输入,可以同时接收多个摄像头传输的视频信号。
它能够将模拟信号转换为数字信号,并对图像进行解析和采样。
2. 压缩编码芯片:这是多合一视频监控控制器中非常重要的一个组成部分。
通过压缩编码芯片,视频信号可以被压缩为更小的尺寸,减少数据传输的带宽占用。
这样不仅可以提高视频传输的效率,还可以节省存储空间。
3. 存储器件:多合一视频监控控制器往往需要大容量的存储空间来保存录制下来的视频数据。
存储器件可以是硬盘、固态硬盘(SSD)或者网络存储设备。
其中,硬盘广泛应用于中小规模的监控系统,而大规模的监控系统则通常采用网络存储设备。
4. 解码器:解码器是多合一视频监控控制器中用于解码视频信号的元器件。
它能将压缩编码后的视频信号解码为原始的视频信号,并输出到显示设备上进行播放。
5. 网络模块:多合一视频监控控制器可以通过网络实现远程监控的功能。
网络模块常常集成在控制器中,它能够实现视频信号的传输和远程控制。
二、多合一视频监控控制器的应用多合一视频监控控制器具有丰富的应用场景,它在不同领域发挥着重要的作用。
以下是一些常见的应用场景:1. 商业场所监控:多合一视频监控控制器可广泛应用于商场、超市、酒店、银行等公共场所。
通过监控系统的建设,商业场所可以实时监控和记录店内的情况,有效防范盗窃和纠纷发生。

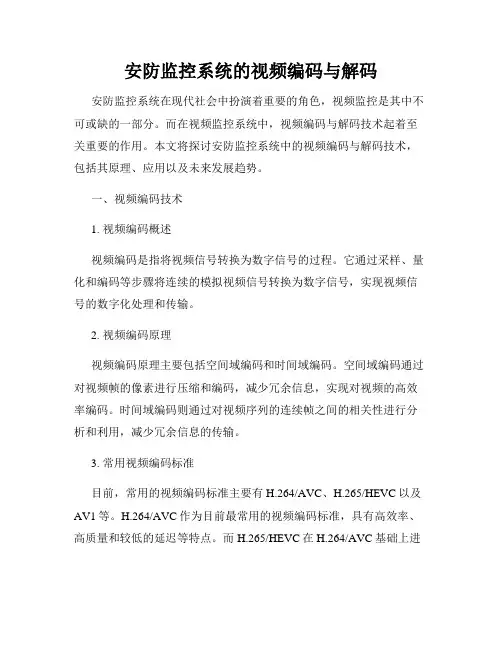

安防监控系统的视频编码与解码安防监控系统在现代社会中扮演着重要的角色,视频监控是其中不可或缺的一部分。
而在视频监控系统中,视频编码与解码技术起着至关重要的作用。
本文将探讨安防监控系统中的视频编码与解码技术,包括其原理、应用以及未来发展趋势。
一、视频编码技术1. 视频编码概述视频编码是指将视频信号转换为数字信号的过程。
它通过采样、量化和编码等步骤将连续的模拟视频信号转换为数字信号,实现视频信号的数字化处理和传输。
2. 视频编码原理视频编码原理主要包括空间域编码和时间域编码。
空间域编码通过对视频帧的像素进行压缩和编码,减少冗余信息,实现对视频的高效率编码。
时间域编码则通过对视频序列的连续帧之间的相关性进行分析和利用,减少冗余信息的传输。
3. 常用视频编码标准目前,常用的视频编码标准主要有H.264/AVC、H.265/HEVC以及AV1等。
H.264/AVC作为目前最常用的视频编码标准,具有高效率、高质量和较低的延迟等特点。
而H.265/HEVC在H.264/AVC基础上进一步提高了编码效率和视频质量。
AV1则是新一代开放式视频编码标准,具有高效率和优秀的压缩性能。
二、视频解码技术1. 视频解码概述视频解码是指将数字视频信号转换为模拟视频信号的过程。
它通过解码和恢复等步骤将数字信号转换为连续的模拟视频信号,实现对视频信号的还原和显示。
2. 视频解码原理视频解码原理主要包括解码和还原。
解码是将数字视频信号转换为解码图像序列的过程,利用视频编码标准规定的解码算法进行解码。
还原则是通过对解码图像序列的处理和修复,使其能够满足观看要求,如去除噪声、增加图像清晰度等。
3. 常用视频解码标准与视频编码标准相对应,视频解码标准主要有H.264/AVC、H.265/HEVC以及AV1等。
解码器根据视频编码标准进行解码操作,并将解码后的视频信号进行图像处理和显示,以满足用户的观看需求。
三、视频编码与解码在安防监控系统中的应用1. 视频编码与解码器在视频监控中的作用视频编码与解码技术在安防监控系统中扮演着重要的角色。

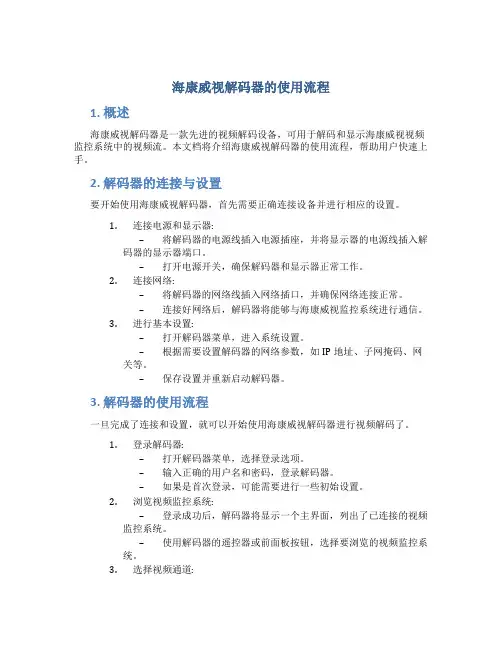

海康威视解码器的使用流程1. 概述海康威视解码器是一款先进的视频解码设备,可用于解码和显示海康威视视频监控系统中的视频流。
本文档将介绍海康威视解码器的使用流程,帮助用户快速上手。
2. 解码器的连接与设置要开始使用海康威视解码器,首先需要正确连接设备并进行相应的设置。
1.连接电源和显示器:–将解码器的电源线插入电源插座,并将显示器的电源线插入解码器的显示器端口。
–打开电源开关,确保解码器和显示器正常工作。
2.连接网络:–将解码器的网络线插入网络插口,并确保网络连接正常。
–连接好网络后,解码器将能够与海康威视监控系统进行通信。
3.进行基本设置:–打开解码器菜单,进入系统设置。
–根据需要设置解码器的网络参数,如IP地址、子网掩码、网关等。
–保存设置并重新启动解码器。
3. 解码器的使用流程一旦完成了连接和设置,就可以开始使用海康威视解码器进行视频解码了。
1.登录解码器:–打开解码器菜单,选择登录选项。
–输入正确的用户名和密码,登录解码器。
–如果是首次登录,可能需要进行一些初始设置。
2.浏览视频监控系统:–登录成功后,解码器将显示一个主界面,列出了已连接的视频监控系统。
–使用解码器的遥控器或前面板按钮,选择要浏览的视频监控系统。
3.选择视频通道:–一旦选择了要浏览的视频监控系统,解码器将显示该系统的所有视频通道。
–使用解码器的遥控器或前面板按钮,选择要浏览的视频通道。
4.开始解码播放:–当选择了要浏览的视频通道后,解码器将开始解码并播放对应的视频流。
–在显示器上即可观看到实时的监控视频。
5.控制和调整:–使用解码器的遥控器或前面板按钮,可以控制视频的播放、暂停、停止等。
–还可以调整视频的画面大小、亮度、对比度等参数。
6.切换视频通道:–如果需要切换到其他的视频通道,可以使用解码器的遥控器或前面板按钮进行操作。
–解码器将立即切换到所选的视频通道,并显示相应的视频流。
7.退出解码器:–当使用完毕后,可以选择退出解码器。
高清网络摄像机+NVR+解码器+软件技术方案网络摄像机是指可以通过网络进行远程监控的一种摄像机,普遍应用于公共安全、家庭安防、室内外监控、工厂生产过程监测等领域。
本文将探讨高清网络摄像机、NVR、解码器和软件技术方案。
一、高清网络摄像机高清网络摄像机(HD IP Camera)采用高品质CMOS或CCD传感器,能够以全高清或超高清的视频传输解析度,捕捉细节更为清晰的视频图像。
相比于传统的模拟摄像机,高清网络摄像机具有更广的视野范围,可实现电子变焦、数字变焦和双向音频通信等各种先进功能,并能通过网络传输数据。
二、NVRNVR是指网络视频录像机,通常是一种数字视频录像机,采用IP摄像机捕捉到的数字信号和网络传输,通过网络进行存储和管理。
NVR配有更高存储容量的硬盘和更多的视频输入端口,支持多种录像模式、视图模式和智能报警功能。
三、解码器解码器是指从数字信号中解码视频信号并进行输出处理的设备。
通过将传输的数字信号转化为模拟信号,可以实现高清视频的显示和监视。
解码器可与NVR相连接,从而实现多屏显示和视频录制。
四、软件技术方案高清网络摄像机、NVR和解码器都需要配合软件技术方案进行操作和管理。
一般包括以下几种:1.视频管理软件:通过视频监控系统或者物联网的管理平台,支持视频监控系统的业务管理和处理。
2.监控软件:与NVR和解码器相配合,支持网络视频的监控和远程管理。
3.视频压缩软件:针对高清网络摄像机和NVR的视频信号进行压缩,减小数据量,提高网络传输效率。
4.云存储软件:将视频数据上传到云端进行保存,以防摄像机或NVR故障或者被损坏时视频数据丢失。
综合使用高清网络摄像机、NVR、解码器和软件技术方案,可以建立起一个高效、安全、连续的视频监控系统,为公共安全、家庭安防、室内外监控、工厂生产过程监测等领域提供保障。

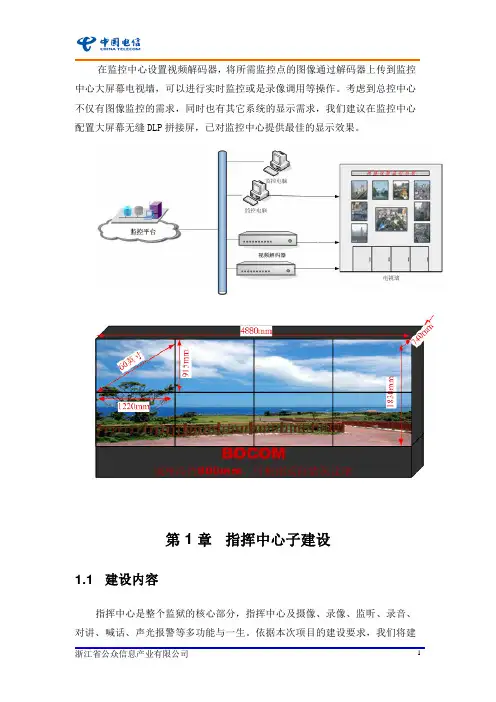

在监控中心设置视频解码器,将所需监控点的图像通过解码器上传到监控中心大屏幕电视墙,可以进行实时监控或是录像调用等操作。
考虑到总控中心不仅有图像监控的需求,同时也有其它系统的显示需求,我们建议在监控中心配置大屏幕无缝DLP拼接屏,已对监控中心提供最佳的显示效果。
第 1 章指挥中心子建设1.1 建设内容指挥中心是整个监狱的核心部分,指挥中心及摄像、录像、监听、录音、对讲、喊话、声光报警等多功能与一生。
依据本次项目的建设要求,我们将建设指挥中心的大屏幕电视墙,UPS,机房装修。
1.2 DLP大屏幕电视墙一级指挥中心是整个监狱的核心处理中心,为指挥中心提供1套清晰直观易用的显示系统是十分重要的。
在此我们根据整体安防系统的使用需求,提供一套由深圳博康公司生产的功能完备的DLP大屏幕系统。
1.2.1 系统组成⏹投影单元: Digivision-DX60D 12面⏹大屏拼接控制器: Digital3200 1 台⏹大屏控制软件: NETVIEW4.0 1套⏹LCD监视器: LDM4040 16面1.2.2 系统规格1、12面DLP 投影单元以3行4列的方式排列,其具体的尺寸如下:组合方式: 3(行)X 4(列) 共12面 DigivisionDX60D投影单元单元尺寸: 1220mm(长)X915mm(高)组合尺寸: 4880mm(长)X2745mm (高)单屏分辨率: 1024X768组合屏分辨率:4096X2304浙江省公众信息产业有限公司 31.2.3 系统功能图说明:BOCOM DLP大屏幕显示系统,提供两种上大屏幕显示的方式,一为投影单元直通方式,一为控制器工作方式,这两种方式相辅相成,互为备份,确保大屏系统的高度集成性及7X24小时工作能力。
1、从矩阵出来的任意12路视频信号直接接入投影单元的视频接口,通过投影单元内置处理器进行上大屏显示。
2、9路视频信号接入控制器,通过控制器处理后,投上大屏幕进行显示。
监控解码器作用
如今是科技快速发展的时代,监控技术也日趋完善,视频解码器是监控系统中比较核心的部分,以下为大家介绍一下监控系统视频解码器的作用,可供参考。
倘若假象下,如果我们视频里面出现延迟、滞留、画面不清晰,可想而知,这将会对我们破解案件带来极大的困难,所以,高清、低延迟的视频监控更是安防监控方面必不可少的工具之一。
目前,H.264是高清视频编解码器最常用的压缩标准。
同样是H.264编码技术,但是由于不同的芯片处理能力不同,因此所能达到的画质也不太相同。
有些企业所研发的编解码能力只能满足低带宽下的高效压缩比,一遇到高带宽就犯了难。
众所周知,1080p/60帧是目前全高清图像中的极致,而图美视讯采用专用的视频处理芯片,端到端传输时延小于或等于2帧(如
60fps 时小于40ms)。
因此,采用图美视讯的高清编解码产品,尽管数据量再大,通过图美视讯高清编解码技术的压缩之后,无论是从视觉上,还是画质上都会给人一种耳目一新的感觉。
因此,监控系统视频解码器的作用不小,可别小看这小小的高清视频编解码器,但是,你要想要高清、低延迟的视频监控,当然这高清视频编解。
高清视频解码器 HS-J100V/H-E
一、产品介绍:
高清视频解码器HS-J100V/H-E是一款专业的高清音视频解码产品,该产品具有1路HDMI音视频输出接口,1路VGA视频输出,1路立体声音频输出,支持H.264解码格式。
接收来自于编码器的TS流,可根据不同需要设置视频的分辨率,该设备具有高集成,低成本的优势,可广泛应用于各种多媒体发布,数字标牌,信号发布等高清视频系统中。
二、产品特点:
●H.264 Baseline Profile解码;
●H.264 Main Profile解码;
●H.264 High Profile解码;
●MJPEG/JPEG Baseline解码;
●音频编码支持MPEG1 Audio Layer 2;
●网络接口采用100M 全双工模式;
●1通道HDMI输出;
●1通道VGA输出;
●1通道音频输出;
●支持高达1080P60HZ高清视频输出;
●支持HTTP,UTP,RTSP 协议;
●WEB操作界面,中英文配置界面可选;
●WEB操作界面权限管理;
●支持广域网远程管理(WEB);
●支持流分辨率设置;
●支持一键恢复默认配置;
●低功耗电源设计;
三、行业应用:
●网络电视高清采集系统
●数字标牌高清流服务器
●网络会议系统视频采集
●酒店宾馆有线电视系统
●手术室直播、录播系统
●教育教学直播、录播系统
●数字法庭高清直播、录播系统
●接入网络监控平台,支持录播
四、技术指标:。
vpu工作原理VPU工作原理简介•VPU指的是视频处理单元(Video Processing Unit),是一种专门用于视频处理的硬件。
•VPU可以加速视频编解码、图像处理、计算机视觉等任务,广泛应用于监控摄像头、智能手机、无人机等设备中。
•本文将从浅入深,逐步解释VPU的工作原理。
VPU的组成•VPU由多个不同功能的组件组成,包括视频编码器、视频解码器、图像处理器等。
•视频编码器负责将视频流压缩为较小的文件,以节省存储和传输带宽。
•视频解码器则负责将压缩后的视频文件解码为可显示的原始视频。
•图像处理器则用于进行图像的增强、滤波、特效添加等操作。
VPU的工作原理1.输入视频数据•首先,VPU需要接收输入视频数据,这通常是以原始视频文件或视频流的形式提供。
•输入视频数据经过VPU的数据接口进入VPU内部。
2.数据解析和分配•VPU内部会对输入的视频数据进行解析,确定视频编码格式、分辨率等参数。
•根据解析结果,将视频数据分发到相应的处理组件中。
3.视频编码器•如果VPU需要对输入视频进行编码,视频编码器将开始工作。
•视频编码器使用各种压缩算法对视频数据进行压缩,以减少文件大小和传输带宽。
•压缩后的视频文件可以更快速地传输、存储和播放。
4.视频解码器•如果VPU需要对压缩后的视频进行解码,视频解码器将开始工作。
•视频解码器使用与视频编码器相反的算法,将压缩后的视频数据解码为可显示的原始视频。
•解码后的视频数据可以供后续的显示、处理等操作使用。
5.图像处理器•如果VPU需要对视频进行图像处理,图像处理器将开始工作。
•图像处理器可以实现各种图像增强、滤波、特效添加等功能。
•通过图像处理器,可以改变视频的外观和质量。
6.输出视频数据•最后,VPU将经过处理的视频数据输出。
•输出可以是原始视频文件、经过压缩的视频文件,或经过处理的视频数据流。
•输出的视频数据可以保存到磁盘、发送到显示设备,或传输到其他系统中。
视频解码器、数字矩阵及综合监控一体化平台之间的不同一、视频解码器1、什么是视频解码器?从定义上来说,视频编解码器,是指一个能够对数字视频进行压缩或者解压缩的程序或者设备。
这么说你可能有些模糊,总的来说,监控系统视频解码器的作用就是把偌大的视频信息进行压缩,然后在有线或无线的网络通讯中进行传输,经过压缩后的视频信息就会比原始的小很多,减小了视频传输时间。
然后在终端进行解压,解压出来的视频就可以在屏幕上清晰的显示出来。
要想要高清、低延迟的视频监控,当然这高清视频编解码器就是必然要有的设备了。
2、那么它的作用是什么呢?我们来举个例子就知道了。
例如:前端有16个1080p的摄像机接,如何在4块大屏上一一对应显示实现,可以分三步实现。
1、E z s t a i o n客户端管理解码器,配置2*2的电视频墙,即对应后端4块大屏。
2、每一块大屏选择4个画面显示,即一共16个画砖雕显示。
3、把前端的16个摄像机与后端的16个画面一一绑定即建立监控关系。
解码上墙步骤:1、协调N V R准备发送视频流给解码器上墙。
2、告诉解码器选择1、4、9、16分屏中的哪种分屏方式。
3、N V R发送相关的视频流解码上墙。
对于小型监控项目,使用解码器上墙是比较简单方便的。
有的解码器支持“轮巡解码”,可以有将解码器的功能发挥到最大。
目前知名的摄像机品牌生产商基本上都是搭配自己的解码器,解码能力与其它品牌的摄像机无法兼容,如果从前端的拍摄到后端的解码都是一个品牌,那么容易就可以实现,,如果用户前端有多个品牌的监控,那么就不能兼容。
关于它的应用,我们看它的拓扑图:二、数字矩阵数字矩阵是一款将前端数字视频信号进行解码上墙的中高端解码设备,其信号的输入端为千兆网口,输出端为标准的V G A/D V I/H D M I视频接口,可直接连接显示屏,也可连接拼接控制器它除了解码器的全部功能之外,还具有更多的功能和更强的解码能力。
可以支持不同厂商的D V R、D V S、I P C、N V R设备同时解码上墙,并具有视频切换、画面分割、画面拼接、轮循显示、云镜控制、录像回放、报警联动等功能,控制画面能力更强。
高清视频监控解码器的作用
一个完整的高清监控系统,必须涵盖前端、传输、后端以及中心各个环节,缺一不可。
其中,前端负责高清图像的采集,传输负责高清图像的输送,后端负责高清图像的存储,中心负责高清图像的显示和业务的管理。
可以说,一套高清监控系统,真正给用户体现直观价值的就在于中心的图像高清显示,而这离不开高清解码器。
高清解码器的主要作用,在于接收前端高清编码图像并解码,然后通过自身的各种视频输出接口,如HDMI/DVI/VGA/BNC,输出显示到电视墙上。
它与前端摄像机正好是一个正反过程,前端摄像机输入图像,进行编码;解码器进行解码,输出图像。
针对项目大小和中心电视墙的规模,高清解码器又有两种主要的应用:
对于小型规模电视墙,比如4/8/12/16拼接屏,那么高清解码器可以独立作为显示控制设备完成解码输出显示。
对于中大型规模电视墙,显示控制设备一般为模拟矩阵或数字矩阵,那么高清解码器主要负责接收网络编码数据并解码,然后将解码后的数据作为矩阵的输入。
