信颐广告机安装手册
- 格式:ppt
- 大小:3.60 MB
- 文档页数:19
广告机用户手册资料版本:V1.00感谢您购买我们的产品。
使用时若遇到任何问题,请您及时和经销商联系。
声明注意:本产品的默认密码仅供首次登录使用,为保证安全,请您确保在首次登录后修改默认密码。
强烈建议您将密码设置为强密码,字符不小于8位。
∙本手册中的产品外观图仅供参考,请以实物为准。
∙截取的界面图仅当说明示例,各版本界面存在差异,请以实际界面为准。
∙本手册能作为多个型号产品的使用指导,但不一一列举每个产品的使用情况,请您根据实际产品自行对照。
∙本公司保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利,但并不确保手册内容完全没有错误。
∙由于物理环境等不确定因素,部分数据的实际值可能与手册中提供的参考值存在偏差,如有任何疑问或争议,请以本公司最终解释为准。
∙您使用产品过程中,请遵守本手册操作说明。
对于未按说明而引起的问题,我司恕不负责,感谢您的配合。
安全须知负责安装和日常维护本设备的人员必须具备安全操作基本技能。
在操作本设备前,请务必认真阅读和执行产品手册规定的安全规范。
∙此为A级产品,在生活环境中,该产品可能会造成无线电干扰。
在这种情况下,可能需要用户对其干扰采取切实可行的措施。
∙请确保设备安装平稳可靠,周围通风良好,设备在工作时必须确保通风口的畅通。
∙使设备工作在允许的温度及湿度范围内,避免置于潮湿,多尘,极热,极冷,强电磁辐射、震动等场所。
∙请确保环境电压稳定并符合设备供电要求,设备仅可在额定输入输出范围内使用,满足防雷要求,并良好接地。
∙请保护电源软线免受踩踏或挤压,特别是在插头、电源插座和从装置引出的接点处。
∙安装完成后请检查正确性,以免通电时由于连接错误造成人体伤害和设备部件损坏!∙请勿自行拆开设备机箱盖上的防拆封条。
若您要拆封,请先与本公司当地代理商联系;否则,若擅自操作导致设备无法维护,本公司将不承担由此引起的所有后果,感谢您的配合!∙异常断电会造成设备硬盘损坏或功能异常,若需对设备关机,请严格按手册说明进行操作。
壁挂广告机的安装示意图详解
注备工作:
1、电钻:安装时需要打孔;
2、扳手及螺丝刀;
3、安装广告机最好是有从事电工经验者及安装类似产品者。
安装前检查下广告机的配件是否齐全,先将壁挂广告机接上电源线,通上电源查看机器是否完好,查看广告机是否正常工作,然后就可以动手安装了,分6个步骤;
1. 打开包装, 取出广告机, 平放于桌面或者其它安全位置.;
2. 拿出钥匙, 打开广告机下面的挡板;
3. 用工具拧掉打开的挡板下的螺丝, 置于一边.,取下背面的壁挂;
4. 用电钻在墙面上打孔,打好后用螺丝刀把壁挂固定于墙壁;
5. 将壁挂广告机固定在壁挂板上;
6. 拧紧之前取下的螺丝, 锁上挡板插上电源即可!。
壁挂广告机安装图
温馨提示:安装壁挂广告机过程需小心谨慎,搬动整机时应要轻拿轻放,并应准备铺垫物,显示屏面须正面朝上, 防止划伤显示屏。
安装壁挂广告机时需要注意:
1、墙面:壁挂式安装对墙面牢固程度有较严格的要求,该考察场所墙壁的水泥结构是否牢固。
2、环境周围环境:安装环境绝对不能潮湿,不宜长期放在潮湿的环境里,这样安装位置过于接近湿气会损坏广告机。
3、避免强电磁场物体:尽量避免强电以及强电磁场物体的影响。
个性化的开关机功能:用户可以根据自己的实际需要设定多种定时自动开关机方式,包括节假日自动开关机,双休日自动开关机,每天不同时段的自动开关机。
完美的广告播放功能:支持MPEG1 、MPEG2 、MPEG4 、JPG 、MP3 等多媒体格式,可自动循环播放广告节目或按用户设定的顺序进行播放;用户可以自行编写文件来设定节目播放顺序。
人性化、智能化声音设置:客户可以根据不同时段设置音量、这对高级宾馆、医院、小区等场所的人性化管理十分匹配。
集中度高,稳定性好:将解码、驱动、定时等多种功能于一块主板,大大提高了产品的稳定性。
安全方便的操作办法:使用遥控器即可轻松方便的设置本机的OSD 电视屏幕菜单、解码设置菜单、广告机的控制菜单等所有功能菜单。
无按键纯遥控操作,遥控器和操作界面设计高度人性化,一方面操作非常方便,一方面不会被非工作人员误操作。
轻巧超薄的时尚外形:高雅时尚的外壳,超薄的机身,能够完美的融入使用环境。
款式多样,用户可以根据不同的环境特点选择不同的机型。
广视角电视屏:小尺寸液晶屏普遍存在下视角不好的问题,我们自行研究开发液晶驱动的倒像功能,很好地解决了这一问题,实现了全视角、广视角的效果,机器挂得再高也不怕。
多机同步播放:多机同步播放功能一般用于商场、展会、品牌专卖店等安置多台广告机的场合下。
实现每台广告机节目的同步播放,营造和烘托视听效果上的震撼感和冲击感,以达成完美的广告效果。
实现多机同步播放功能有两种方式——有线同步和无线同步。
有线同步:将一台广告机作为主机,留出一组AV 输出线,其它采用分机的形式(单AV 输入广告机)。
主机输出AV 信号,进入信号放大分配器。
信号放大分配器将一组AV 信号分成多组AV 信号分别给各台分机,这样所有的机器只用一个片源同步播放。
无线同步:无线同步方式需要定制无线同步模块(选配件),设定主机和从机,在主机方圆100 米的范围内,由主机发送信号控制多台从机实现同步播放功能。
资料来源:爱购机目录................................................................................................... 错误!未定义书签。
1 外观描述 (2)2 电源键的用法 (3)3 触摸屏 (4)4转接盒 (4)5 SD卡的使用 (5)6开始使用 (5)给设备充电 (5)启动设备 (5)Wi-Fi 网络设置 (5)7桌面 (5)8锁屏界面 (6)9预装程序 (7)10桌面菜单功能 (8)11 程序管理 (10)安装程序 (10)直接从网络上下载程序 (10)卸载程序 (10)12 天气 (10)13 时钟 (11)闹钟 (11)14在线软件安装 (12)菜单功能 (12)15浏览器 (13)16 日历 (13)新建活动 (13)17 相机 (13)拍摄图片 (13)录制视频 (14)18 计算器 (14)19 电子邮件 (14)添加邮件账户 (14)收件箱 (15)编辑邮件账户 (15)删除邮件账户 (16)20 文件浏览器 (16)在电脑和设备之间拷贝文件 (17)删除文件 (17)21 我的音乐 (17)播放音乐 (17)对音乐盒播放列表进行操作 (18)22 我的视频 (18)播放视频 (18)对视频和播放列表进行操作 (19)23 我的相册 (19)涂鸦 (20)24 通讯录 (20)添加新的联系人 (20)添加联系人到收藏 (20)编辑联系人 (20)删除联系人 (20)25 图片截取 (21)26 程序管理器 (21)停止程序 (21)卸载程序 (21)27 YouTube (21)28 土豆视频 (22)29 Wi-Fi设置 (22)30 3G Settings (22)31 连接ADSL上网 (23)32 有线网络 (23)33 设置 (23)常见问题 (25)电池管理 (26)电池充电 (26)重要安全提示 (26)附录.建议可选配件及型号 (27)1 外观描述前视图:右视图:左视图:顶视图:2 电源键的用法开机: 长按电源键2秒。
广告机使用说明指导书高清广告机解码驱动一体板使用说明书1.产品概述本款广告机驱动解码一体板,能直接驱动1920*1080及其以下的分辨率的LVDS屏,内含强大的音视频处理功能,能输出高质量的画面和音质。
,支持高清视频和图片的播放。
支持USB之间相互拷贝功能,能方便用户更新文件。
遥控器说明本产品使用的遥控器如下图所示:遥控器各按键功能:电源键:电源键,控制开关机静音:静音功能:快进,连续按速度加快:快退,连续按速度加快:暂停/播放功能: 向上移动光标(播放时弹出控制条菜单): 向左移动光标: 向右移动光标: 向下移动光标(播放时弹出控制条菜单)MENU :进入设定菜单,进入菜单后是确认功能VOL+:音量加VOL-:音量减:播放过程中,按该键进入下一曲:播放过程中,按该键进入上一曲EXIT :退出菜单或播放DEL:光标停留在文件上时,按该键弹出删除菜单设定菜单设定菜单主界面如下图:通用设定该页设定菜单图片如下:以下个项功能均按左右键来选择。
a.菜单语言:中文:设定菜单语言为中文英文:设定菜单语言为英文b.重复模式:单曲重复:循环播放同一个文件全部重复:循环播放USB根目录下的文件重复取消:播放完一遍根目录下的文件后,停止播放c.播放记录:打开带功能,会自动记录播放的文件名和开始播放的时间,还会记录开关机的时间注:该功能打开后能在U盘自动生成,可以支持中英文文件名的文件。
d.断电记忆:播放时自动记录文件播放的文件和播放的时候,断电开机后接着上次断电的地方继续播放(注:不支持音乐文件的断电记忆)e.图片转场模式:设定图片播放时的转场模式。
f.图片播放时间:设定图片刷新的时间g.滚动字幕:设定是否打开滚动字幕h.滚动字幕颜色:设定滚动字幕字体的颜色i.播放类型:图片:只播放存储卡根目录下的图片文件音乐:只播放存储卡根目录下的音乐文件音画同步:播放图片时带有音乐背景,并且一直重复播放图片和音乐文件播放列表:按制作好的播放列表进行播放(可以支持按日,周,月列表进行播放,详细见后面播放列表制作)视频:只播放存储卡根目录下的视频文件全部:播放存储卡根目录下所有能识别的图片音乐和视频文件。

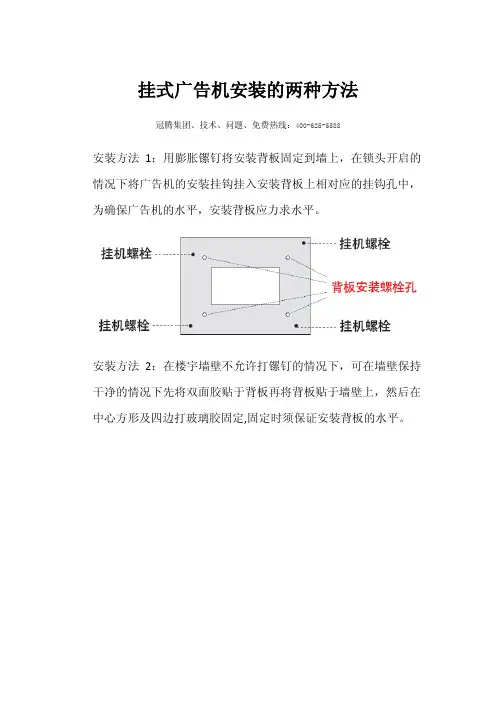

挂式广告机安装的两种方法
冠腾集团、技术、问题、免费热线:400-625-5588
安装方法1:用膨胀镙钉将安装背板固定到墙上,在锁头开启的情况下将广告机的安装挂钩挂入安装背板上相对应的挂钩孔中,为确保广告机的水平,安装背板应力求水平。
安装方法2:在楼宇墙壁不允许打镙钉的情况下,可在墙壁保持干净的情况下先将双面胶贴于背板再将背板贴于墙壁上,然后在中心方形及四边打玻璃胶固定,固定时须保证安装背板的水平。
等待玻璃胶完全固化后才能进行下一个安装步骤;
步骤2:连接电源线
背板固定后电源线从背板的开口引入(此方法必须在墙内开槽埋藏电源线);也可从背板上方四面的开孔处引入(此方法适应于墙壁不能开槽的场所)。
电源线也可从此四处的任何一处开孔处引出
步骤3:挂广告机,在锁头开启的情况下将广告机壁挂于背板上.
安装完成
广告机安装完成后,插上已拷好播放节目的CF卡,并上锁后通电即可正常使用。
((冠腾集团))官方网站:/。

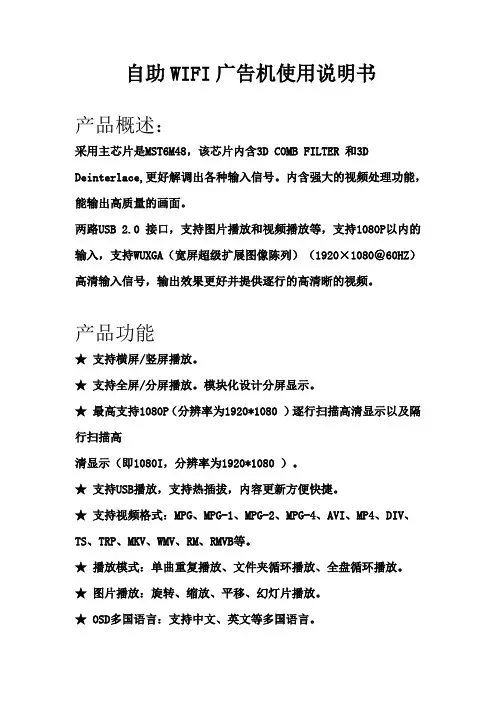

自助WIFI广告机使用说明书产品概述:采用主芯片是MST6M48,该芯片内含3D COMB FILTER 和3D Deinterlace,更好解调出各种输入信号。
内含强大的视频处理功能,能输出高质量的画面。
两路USB 2.0 接口,支持图片播放和视频播放等,支持1080P以内的输入,支持WUXGA(宽屏超级扩展图像陈列)(1920×1080@60HZ)高清输入信号,输出效果更好并提供逐行的高清晰的视频。
产品功能★支持横屏/竖屏播放。
★支持全屏/分屏播放。
模块化设计分屏显示。
★最高支持1080P(分辨率为1920*1080 )逐行扫描高清显示以及隔行扫描高清显示(即1080I,分辨率为1920*1080 )。
★支持USB播放,支持热插拔,内容更新方便快捷。
★支持视频格式:MPG、MPG-1、MPG-2、MPG-4、AVI、MP4、DIV、TS、TRP、MKV、WMV、RM、RMVB等。
★播放模式:单曲重复播放、文件夹循环播放、全盘循环播放。
★图片播放:旋转、缩放、平移、幻灯片播放。
★ OSD多国语言:支持中文、英文等多国语言。
★支持支持中文、英文的流水滚动字幕。
外挂字幕。
两路USB2.0接口,支持高清视频和图片的播放。
支持USB之间相互拷贝功能,能方便用户更新文件。
插播设定插播设定界面图片如下:a.插播广告(分钟):该功能设定广告插播的间隔时间,可以设置1-60分钟之间的某个时间,如果不需要插播功能之间选择“关”。
b.插播广告数目:该功能设定每次插播广告的个数,可以选择1-9个,当选定需要插播的个数后,广告文件个数最好为设定个数的整数倍。
滚动字幕的制作建立一个SCROLL.TXT(大写)文件,把需要显示的内容拷进去,然后保存的时候选另存为,名字不变,编码选择Unicode就可以了。
文件的自动拷贝本产品支持把一个USB的文件拷贝到另一个USB中,在需要拷贝的U盘中建立一个文件名为COPY.TXT(大写)的文件,里面可以不用写内容,需要拷贝的文件都放在根目录下,把目标U盘查在板上,在把需要拷贝的U盘插在另一个接口上,就会自动拷贝,拷贝过程中,请别断电。

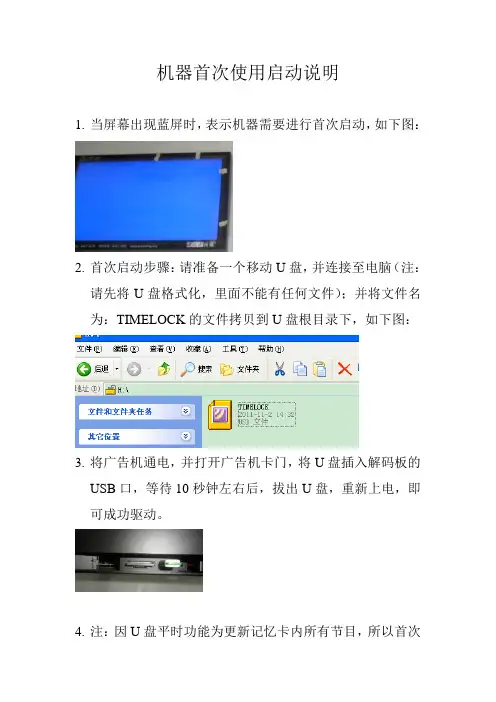

机器首次使用启动说明
1.当屏幕出现蓝屏时,表示机器需要进行首次启动,如下图:
2.首次启动步骤:请准备一个移动U盘,并连接至电脑(注:
请先将U盘格式化,里面不能有任何文件);并将文件名为:TIMELOCK的文件拷贝到U盘根目录下,如下图:
3.将广告机通电,并打开广告机卡门,将U盘插入解码板的
USB口,等待10秒钟左右后,拔出U盘,重新上电,即可成功驱动。
4.注:因U盘平时功能为更新记忆卡内所有节目,所以首次
驱动时,装有驱动文件的U盘只能插入一次,若多次插入,则会将CF卡内的所有节目清除掉,导致开机蓝屏;若出现此现象时,须拿另一个只拷贝好播放节目的U盘在通电状态下插入USB口,重新更新一次节目内容即可。
尚飞产品安装调试指导手册- 2009 -3 4激活电机并检验电机转向改变电机旋转方向同时按住遥控器的“上”和“下”按钮,直到电机“抖动”一下。
持续按住遥控器的“停止”按钮(“My”按钮),直到电机“抖动”一下。
此时持续按住遥控器的转向是否正确,如果正确,进入第持续按住遥控器的“下”按钮,卷帘是否向下运行?是-按住运行-进入第否-按住运行-进入第将尚飞电池棒连接到电机头部-进入第3将电机与变压器的直流输出端连接起来2设置电机运行时间按遥控器的“上行到完全打开的位置后,自动停止。
短暂停止后,窗帘会马上从完全打开的位置反向运行到完全收起位置,并自动停止。
电机运行时间设置结束。
见下图示范:3改变电机运行方向按住电机尾部按电机尾部“set”绿灯会从闪烁状态回到持续亮的状态,电机运行方向再次调换。
按住电机尾部4清除电机记忆(清除电机限位及中间位置)按住电机尾部“set”秒。
见下图示范:12 S直流无线电接收器RTS 25 DC灵地电池驱动电机Tilt RTS 直流无线电接收器Module DC RTS内置电源无线电接收器Power 2.5 DC滚动滑轮,选择将叶片停止在选定的“中间位置”按住“My”键5秒,百叶帘反馈,“中间位置按住“上行”和“My”键2秒,增加或删除一个接收器2按住编程按钮2秒,LED显示灯亮接收器进入编程模式轻按要增加或删除的发射器背面的编程按钮,LED灯闪烁,发射器被增加/删除删除接收器记忆3按住编程按钮7秒,LED灯闪烁,接收器记忆删除尚飞提醒!按住匹配好的发射器背面的编程按钮按住编程按钮2秒,LED显示灯亮,即进入编程模式先按电机控制器上的编程按钮2S 四只电机同时向上或向下微动一下M1M2M3M4四只电机同时向上下微动一下所有电机上下或前后动一下M2M3M4++四只电机同时向上下微动一下所有电机上下或前后动一下接着按一下遥控器后面的编程按钮1S234接着再按一下遥控器后的编程按钮2S选好所用频道2S.接着按一下遥控器的上行按钮,有一台电机上下或前后动一下,接着再按一下上行按钮,另一台电机上下或前后动一下,选中不需要在该频道控制的电机(例如:M1、M2、M3三台电机,我们想用1频道控制M1电机,那么我们就选中M2电机),然后按住遥控器上的暂停键,直到所选中的电机上下或前后动一下,该电机从频道上删除。
常见户外广告机LCD显示屏的安装方法户外环境不仅对LCD显示屏的质量要求高,还会影响到LCD显示屏的安装,且安装方式会户外场所的不同而不同。
据创伟达小编的专业知识了解,户外广告LCD显示屏主要分为以下几种安装方式:内嵌式、吊装式、台阶式、立柱式、壁挂式、前维护等。
内嵌式安装方式:一般是在墙体上加装钢结构,然后以钢结构为支撑嵌入户外广告LCD显示屏,主要是安装场所是大楼外墙。
吊装式:主要是利用设计好的钢结构,将户外LCD显台阶式:主要是在台阶的立面安装双色LCD显示屏或全彩色LCD显示屏,高密度LCD显示屏列系LCD显示屏,观察距离一般在3米之外会有比较好的效果。
所有的台阶立面连接起来的播放视频的时候,就会呈现非常漂亮的显示效果。
立柱式:由于周围无墙体或者可利用的支撑点,立柱式户外LCD显示屏安装方式对钢结构的要求较高,是最常见的安装方式。
比如高速公路旁边的户外广告LCD屏多数都是采用立柱式安装方式。
示屏屏体吊挂于结构上。
一般会在舞台,室外没有墙体依托的情况下采用,在临时性使用户外LCD显示屏的情况下,吊装方式优势明显。
壁挂式:一般是在墙体上做一个受力点,将户外LCD显示屏挂于墙壁之上,利用墙体做为固定支撑。
前维护式:安装方式最大的特点就是维护,更换配件十分方便,维修人员可以直接从户外LCD显示屏前方将屏体打开,进行操作。
深圳市创伟达电子科技是一家专注于全户外液晶显示系统的研发、生产、销售于一体的高新技术型企业。
产品主要有户外液晶广告机、户外充电桩广告机、智能公交电子站牌,电子阅报栏、行人闯红灯显示屏等。
创伟达电子科技竭诚为广大新老客户提供优质的产品和服务,热忱欢迎新老客户来厂参观指导。
来源:。
Assembly instructionsMontageanweisungInstructions de montageMontážní návodMontážní návodMontagevejledningInstrucciones de montajeSzerelési utasitásIstruzioni di montaggioMontasjeveiledningMontage instructieInstruções de montagemInstrukcja montazuMontageanvisningAsennusohjeetMontaj talimatiInstructiuni de montajDangerLebensgefahrDanger de mortNebezpeíčNebezpe enstvočFarePeligroÉletveszélyPericolo di morteFareLevensgevaarPerigoNiebezpieczenstwoVarningVaaraHayati TehlikePericolInstallation by electricians onlyMontage nur durch ElektrofachkräfteMontage uniquement par un électricienMontážpouze osobami s elektrotechnickou kvalifikaciMontážiba osobami s elektrotechnickou kvalifikáciouM kun installeres af en aut. el-installatøråDebe ser instalado por un profesional eléctricoCsak szakképzett személy szerelhetiMontaggio esclusivamente ad opera di personale specializzatoM monteres av autorisert installatøråMontage alleen door elektromonteursDeve ser instalado por um profissionalMontaz tylko przez uprawnionych instalatorówF r endast utföras av behörig elektrikeråAsennus vain sähköasentajan toimestaSadece uzman kisiler monte edebilirInstalare numai de catre electricieniEUxComfort CJAU-01/01EU- type examination performed by:TÜV Austria Services GmbH, Notified Body 1230 Vienna, Deutschstrasse 10, AustriaAffixing date of CE mark: 2003 Doc.Id.: CJAU-…_171117 Senior Vice President Director Quality General Manager & SystemsFriedrich Schröder Fernando CeccarelliWe, EATON Industries (Austria) GmbH3943 Schrems, Eugenia 1Austriadeclare under our sole responsibility that the product (family)Eaton - Shutting actuator,CJAU-...(the declaration of conformity applies to alllisted types within our actual product catalogue)provided that it is installed, maintained and used in theapplication intended for, with respect to the relevant manufacturersinstructions, installation standards and “good engineering practices”complies with the provisions of Council directive(s):REDDirective2014/53/EURoHSDirective2011/65/EUbased on compliance with following standard(s):EN 301489-3 V2.1.1, EN 300220-2 V3.1.1, EN 50491-5-1:2010,EN 50491-5-2:2010, EN 62479:2010, EN 50428:2005 + A1:2007 +A2:2009, EN 50581:201217.11.2017。
电子设备安装使用说明介绍本文档旨在提供关于电子设备的安装和使用的详细说明,以确保用户能正确地安装和操作设备。
安装步骤1. 确保设备和所有配件都已包装完好,并检查配件清单以确保没有遗漏。
2. 打开设备包装,将设备取出并放置在一个稳定的表面上。
3. 将设备连接到电源适配器,并将适配器插入电源插座。
4. 使用所提供的连接线将设备与所需的外部设备(例如电视、音响等)连接。
确保准确地插入连接线,并注意插头的方向。
5. 打开设备电源开关,并等待设备启动,通常会显示一个启动画面。
6. 按照设备的设置向导或说明书上的指示进行操作,以完成设备的基本设置。
使用说明- 设备的基本操作可以通过设备面板上的按钮或遥控器来完成。
请参考设备说明书中的图示和说明来熟悉各个按钮的功能和使用方法。
- 如有需要,可以使用设备的菜单系统来进行更高级的设置和调整。
具体的操作步骤可以在设备说明书中找到。
- 在使用设备时,请确保设备周围的通风良好,避免阻塞设备散热口。
- 请避免将设备暴露在潮湿、高温或极端寒冷的环境中,以免影响设备的正常工作。
- 如果设备出现故障或异常情况,请立即停止使用,并参考设备说明书中的故障处理部分或联系售后服务中心进行咨询和维修。
注意事项- 请勿尝试拆解设备或更换任何内部零部件,这可能会导致设备损坏并且会使保修失效。
- 在进行设备连接或操作时,请谨慎对待设备以及周围的电缆和插头,以免造成设备损坏或人身伤害。
- 使用设备时,请保持设备面板和遥控器的清洁和干燥,避免使用化学清洁剂或带有腐蚀性的溶液进行清洗。
- 若要长时间不使用设备,请将设备断开电源以避免不必要的能耗和潜在的故障。
免责声明- 本安装使用说明仅用于一般参考目的,具体操作步骤可能因设备型号和软件版本而略有不同。
请在实际安装和使用过程中仔细阅读设备说明书,并遵循制造商的建议和指示。
- 显然错误/矛盾之类的错误假设在电子设备的使用方面是正常的,在这种情况下,用户自己应该明智地根据陈述之后的保证根据设备实际情况来操作。
⼴告机安装⼿册多媒体信息发布系统安装说明书2011年5⽉⽬录1产品安装的注意事项 (2)1.1防⽕墙开放端⼝ (2)1.2域名端⼝映射 (2)2服务器软件(SERVER) (2)3控制中⼼软件(CONTROL)安装 (3)4播放机软件(PLAYER)安装 (4)5产品参数设置 (5)5.1FTP服务器的启动和关闭 (5)5.2FTP服务器参数设置 (5)5.3数据库服务的启动和关闭 (6)5.4服务端设置 (6)5.5控制端设置 (7)5.6播放端设置 (8)5.7解码器设置 (9)6软件注册 ...................................................................................................... 错误!未定义书签。
6.1播放端注册 ................................................................................ 错误!未定义书签。
6.2服务器软件注册 ........................................................................ 错误!未定义书签。
7常见问题及其解决⽅法 .............................................................................. 错误!未定义书签。
7.1⽆法打开部分⽹页或者⽆法安装M ICROSOFT O FFICE P OWER P OINT错误!未定义书签。
7.2经常出现系统要求还原A CTIVE D ESKTOP桌⾯问题 ............... 错误!未定义书签。
7.3播放机出现屏保 ........................................................................ 错误!未定义书签。
