施耐德万高双电源说明书

ATS技术操作规程一.送电前检查1.检查接线是否正确检查ACP(辅助控制板)与BA或UA(控制器)之间9#.10#连接端子对应是否正确;检查ACP上P25M与断路器之间接线是否正确(详见“ATS接线”单页)2.检查BA或UA控制器顶部17#.18#；20#.21#端子是否安装，17#.18#;20#21#已分别短封好;3.检查断路器电操左下方的手动(manu)和电动(auto)切换拨钮是否在“auto”位置;4.检查电操与BA或UA控制器的操作电压是否一致(220V~或380V~);5. 检查ATS装置无异物;6.检查ACP上P25M是否已在合闸位置。

二.操作试验1.预设电源转换时间: 通过控制器右上方时间整定钮调整;2.将BA或UA控制器上的选择开关置于“STOP”位置，将ACP上“N(工作电源)”及“R(备用电源)”侧P25M分别合闸（两台断路器电操储能）。

3.将BA或UA控制器上的选择开关转到“auto”位, N断路器合闸,BA或UA“N”、“R”侧ON或OFF指示断路器的合分状态。

观察控制器指示与断路器电操上的ON. OFF位置应一致;4.将ACP上N侧P25M开关分断模拟电源故障, 此时N侧断路器分断；R侧断路器合闸（系统自动转换到备用电源R侧）; 合上N侧开关,电源应自动恢复到主电源（N）侧合闸---自投自复功能;5.将N侧断路器下端的故障试验推杆按入（模拟负荷故障）,N侧断路器断开BA或UA控制器的N侧Fault指示灯亮(红色),电源并不转换到备用侧; 手动拨N侧断路器电操的储能手柄2次,（N侧断路器储能、合闸）故障复位,控制器N侧Fault指示灯灭, 恢复原始状态;6.将BA或UA控制器选择开关置“R”位, 则ATS强制在备用电源侧运行; 同样再置“N”位, ATS强制在工作电源运行,此操作过程中,控制器电源指示均正常;7.将选择开关置“manual /stop”位, 控制器指示灯全部灭,两台断路器均处于断开位置（储能状态）此时可手动操作:8.将电操手、电动切换钮置“manual”位, 两台开关均手动储能, 按电操的手动合分按钮,合N侧,电操指示ON位; 若再合R侧,则备用电源侧无法合闸,说明该装置具有机械联锁功能。

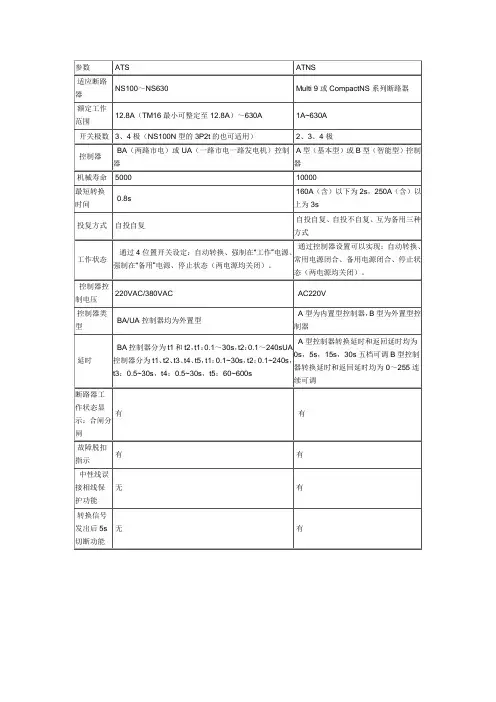

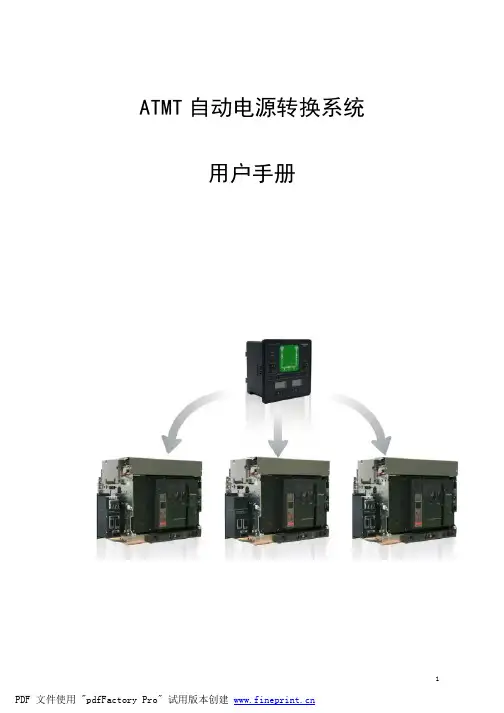

ATMT自动电源转换系统用户手册下面的符号将用于本手册的说明，提醒您注意潜在的危险，或者请您注意那些阐述、简化过程和关键操作。

开关的不可恢复性损坏。

X: 关键性操作，提示您使用不当时，可能使控制器工作于非正常状态。

请注意：电气设备应该让有资格的专业人员进行安装、操作、使用、维护。

未按使用手册操作而造成的不良后果，施耐德电气公司将不负任何责任。

目录一、控制器介绍 (1)1. 符合标准 (1)2. 污染等级 (1)3. 抗湿热等级 (1)4. 电磁兼容性 (1)5. 安装与操作指南 (1)6. 安全信息 (1)7. 控制器类型 (1)二、控制器操作及参数设置 (3)1. 2A/2B控制器面板介绍 (3)2. 3A/3B控制器面板介绍 (4)3. 显示及设置 (5)三、控制器端子说明 (11)四、安装及接线 (12)1. 控制器外形及安装尺寸 (12)2. 适配器外形及安装尺寸 (13)3. 适配器与开关接线图 (15)4. 2A/2B整体安装图 (16)5. 3A/3B整体安装图 (17)一、控制器介绍1.符合标准•GB14048.1-2006 低压开关设备和控制设备：总则•GB14048. 2-2008 低压开关设备和控制设备：断路器•GB/T14048.11-2008 低压开关设备和控制设备：多功能电器转换开关电器•IEC60947:2005 Low-voltage switchgear and controlgear•IEC60947-2:2005 Low-voltage switchgear and controlgear: Breakers•IEC60947-6-1:2005 Low-voltage switchgear and controlgear: Multiple function equipment- Transfer switching equipment2.污染等级•Level33.抗湿热等级A TMT已通过下列标准所规定的严格环境条件下的试验•IEC60068-2-1 干冷环境(-5℃)•IEC60068-2-1 干热环境(+40℃)•IEC60068-2 低温4.电磁兼容性•辐射等级B级执行标准GB4824(CISPR11)•静电放电空气放电Level3；接触放电Level2 执行标准GB1 7626.2-2006(IEC61000-4-2)•射频电磁场LE VEL3 执行标准GB1 7626. 3-2006 (IEC61000-4-3)和GB1 7626.6-2006 (IEC61000-4-6)•电快速瞬变脉冲群LE VEL3 执行标准GB1 7626.4-2008 (IEC61000-4-4)•浪涌LE VEL3 执行标准GB1 7626. 5-2008 (IEC61000-4-5)5.安装与操作指南即使控制单元处于待机状态，在手动操作断路器前需要将其断电，它可能在没有任何警告的情况下操作断路器。

第七部分自动双电源转换系统选型表7-17-2A T S 系列自动电源转换系统选型表——M a s t e r p a c t MT/ -0530********E 32703I V E 模块A C P 底座B A / U A 控制器说明:1: 主回路断路器与备用回路断路器规格可以不同2: M a s t e r p a c t M T 不同型号和规格都可以组成自动电源转换系统3: 主备回路的断路器可以是抽屉式，也可以是固定式4: M C H 电操机构、X F /M X 线圈、I V E 模块、A C P 底座、B A /U A 控制器的额定电压必须相同5: 自动电源转换系统标准配置表如下:6: A T S 系统中的M T 断路器若要求通信功能, 要求使用E c o C o m 选件(无遥控功能)7: M a s t e r p a c t M T 可以使用机械联锁和电气联锁1 主电源回路断路器 备用电源回路断路器2 控制单元 控制单元3 M C H 电动操作机构 电动操作机构4 M X M X 5 X F 合闸线圈 X F 合闸线圈 6 P F 触点 P F 触点7 O F 触点 O F 触点8 C E 触点 (抽屉式) C E 触点 (抽屉式)9 电气联锁单元 I V E 模块10 A C P 底座11 自动控制器 (U A 或 B A )12 U A /B A 接线适配器注: B A 用于 2 U A 用于 1 路7-3两个断路器的电源自动切换系统可能的状态“常用” 0 1 0“备用”0 0 1QN: Masterpact 采用“常用”电源QR: Masterpact 采用“备用”电源IVE: 电气联锁和端子排M: 电动机构XF: 合闸线圈MX: 分励脱扣线圈CE: 接通位置的开关O F: 辅助切换开关SDE: 故障跳闸指示开关CH: “弹簧储能”开关PF: “合闸准备就绪”触点 (在断路器位于断开，未闭锁和操作机构储能时允许合闸)。

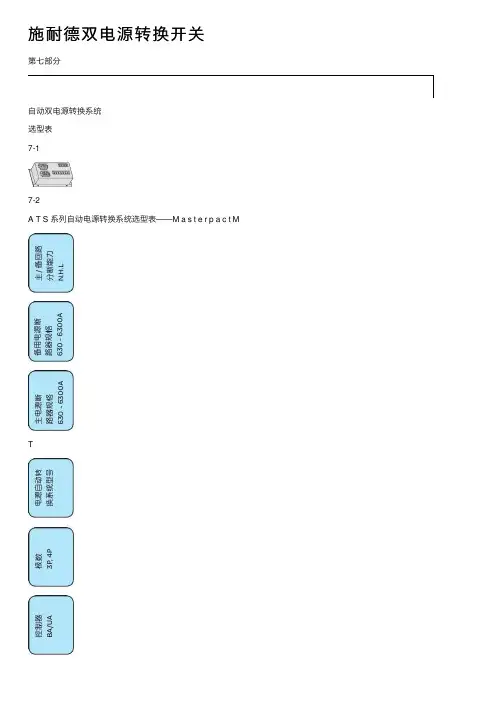

施耐德双电源转换开关第七部分⾃动双电源转换系统选型表7-17-2A T S 系列⾃动电源转换系统选型表——M a s t e r p a c t MT/ -0530********E 32703I V E 模块A C P 底座B A / U A 控制器说明:1: 主回路断路器与备⽤回路断路器规格可以不同2: M a s t e r p a c t M T 不同型号和规格都可以组成⾃动电源转换系统3:主备回路的断路器可以是抽屉式，也可以是固定式4: M C H 电操机构、X F /M X 线圈、I V E 模块、A C P 底座、B A /U A 控制器的额定电压必须相同5: ⾃动电源转换系统标准配置表如下:6: A T S 系统中的M T 断路器若要求通信功能, 要求使⽤E c o C o m 选件(⽆遥控功能)7: M a s t e r p a c t M T 可以使⽤机械联锁和电⽓联锁1 主电源回路断路器备⽤电源回路断路器2 控制单元控制单元3 M C H 电动操作机构电动操作机构4 M X M X 5 X F 合闸线圈 X F 合闸线圈 6 P F 触点 P F 触点7 O F 触点 O F 触点8 C E 触点 (抽屉式) C E 触点 (抽屉式)9 电⽓联锁单元 I V E 模块10 A C P 底座11 ⾃动控制器 (U A 或 B A )12 U A /B A 接线适配器注: B A ⽤于 2 U A ⽤于 1 路7-3两个断路器的电源⾃动切换系统可能的状态“常⽤” 0 1 0“备⽤”0 0 1QN: Masterpact 采⽤“常⽤”电源QR: Masterpact 采⽤“备⽤”电源IVE: 电⽓联锁和端⼦排M: 电动机构XF: 合闸线圈MX: 分励脱扣线圈CE: 接通位置的开关O F: 辅助切换开关SDE: 故障跳闸指⽰开关CH: “弹簧储能”开关PF: “合闸准备就绪”触点 (在断路器位于断开，未闭锁和操作机构储能时允许合闸)。

ATMT自动电源转换系统用户手册下面的符号将用于本手册的说明，提醒您注意潜在的危险，或者请您注意那些阐述、简化过程和关键操作。

开关的不可恢复性损坏。

X: 关键性操作，提示您使用不当时，可能使控制器工作于非正常状态。

请注意：电气设备应该让有资格的专业人员进行安装、操作、使用、维护。

未按使用手册操作而造成的不良后果，施耐德电气公司将不负任何责任。

目录一、控制器介绍 (1)1. 符合标准 (1)2. 污染等级 (1)3. 抗湿热等级 (1)4. 电磁兼容性 (1)5. 安装与操作指南 (1)6. 安全信息 (1)7. 控制器类型 (1)二、控制器操作及参数设置 (3)1. 2A/2B控制器面板介绍 (3)2. 3A/3B控制器面板介绍 (4)3. 显示及设置 (5)三、控制器端子说明 (11)四、安装及接线 (12)1. 控制器外形及安装尺寸 (12)2. 适配器外形及安装尺寸 (13)3. 适配器与开关接线图 (15)4. 2A/2B整体安装图 (16)5. 3A/3B整体安装图 (17)一、控制器介绍1.符合标准•GB14048.1-2006 低压开关设备和控制设备：总则•GB14048. 2-2008 低压开关设备和控制设备：断路器•GB/T14048.11-2008 低压开关设备和控制设备：多功能电器转换开关电器•IEC60947:2005 Low-voltage switchgear and controlgear•IEC60947-2:2005 Low-voltage switchgear and controlgear: Breakers•IEC60947-6-1:2005 Low-voltage switchgear and controlgear: Multiple function equipment- Transfer switching equipment2.污染等级•Level33.抗湿热等级A TMT已通过下列标准所规定的严格环境条件下的试验•IEC60068-2-1 干冷环境(-5℃)•IEC60068-2-1 干热环境(+40℃)•IEC60068-2 低温4.电磁兼容性•辐射等级B级执行标准GB4824(CISPR11)•静电放电空气放电Level3；接触放电Level2 执行标准GB1 7626.2-2006(IEC61000-4-2)•射频电磁场LE VEL3 执行标准GB1 7626. 3-2006 (IEC61000-4-3)和GB1 7626.6-2006 (IEC61000-4-6)•电快速瞬变脉冲群LE VEL3 执行标准GB1 7626.4-2008 (IEC61000-4-4)•浪涌LE VEL3 执行标准GB1 7626. 5-2008 (IEC61000-4-5)5.安装与操作指南即使控制单元处于待机状态，在手动操作断路器前需要将其断电，它可能在没有任何警告的情况下操作断路器。

ATS技术操作规程一.送电前检查1.检查接线是否正确检查ACP(辅助控制板)与BA或UA(控制器)之间9#.10#连接端子对应是否正确;检查ACP上P25M与断路器之间接线是否正确(详见“ATS接线”单页)2.检查BA或UA控制器顶部17#.18#；20#.21#端子是否安装，17#.18#;20#21#已分别短封好;3.检查断路器电操左下方的手动(manu)和电动(auto)切换拨钮是否在“auto”位置;4.检查电操与BA或UA控制器的操作电压是否一致(220V~或380V~);5. 检查ATS装置无异物;6.检查ACP上P25M是否已在合闸位置。

二.操作试验1.预设电源转换时间: 通过控制器右上方时间整定钮调整;2.将BA或UA控制器上的选择开关置于“STOP”位置，将ACP上“N(工作电源)”及“R(备用电源)”侧P25M分别合闸（两台断路器电操储能）。

3.将BA或UA控制器上的选择开关转到“auto”位, N断路器合闸,BA或UA“N”、“R”侧ON或OFF指示断路器的合分状态。

观察控制器指示与断路器电操上的ON. OFF位置应一致;4.将ACP上N侧P25M开关分断模拟电源故障, 此时N侧断路器分断；R侧断路器合闸（系统自动转换到备用电源R侧）; 合上N侧开关,电源应自动恢复到主电源（N）侧合闸---自投自复功能;5.将N侧断路器下端的故障试验推杆按入（模拟负荷故障）,N侧断路器断开BA或UA控制器的N侧Fault指示灯亮(红色),电源并不转换到备用侧; 手动拨N侧断路器电操的储能手柄2次,（N侧断路器储能、合闸）故障复位,控制器N侧Fault指示灯灭, 恢复原始状态;6.将BA或UA控制器选择开关置“R”位, 则ATS强制在备用电源侧运行; 同样再置“N”位, ATS强制在工作电源运行,此操作过程中,控制器电源指示均正常;7.将选择开关置“manual /stop”位, 控制器指示灯全部灭,两台断路器均处于断开位置（储能状态）此时可手动操作:8.将电操手、电动切换钮置“manual”位, 两台开关均手动储能, 按电操的手动合分按钮,合N侧,电操指示ON位; 若再合R侧,则备用电源侧无法合闸,说明该装置具有机械联锁功能。

施耐德万高D型控制器使用说明
引言
一、产品概述
二、硬件连接
2.信号接口：将控制器的信号接口连接到其他设备，例如传感器、执行器等。

请注意接口类型的匹配及连接正确性。

3.通信连接：如果需要与其他设备进行通信，则需要将控制器的通信接口连接到通信网络中。

根据实际情况可以选择以太网、RS485等通信方式，并配置相应的通信参数。

三、软件设置
1.配置通信参数：在控制器上启动操作系统后，进入系统菜单，选择通信设置，并根据实际需要配置通信协议、通信接口等参数。

2.设置输入输出点：根据具体应用需求，设置控制器的输入输出点。

可以通过编程软件进行配置，并将其映射到相应的物理接口上，以实现数据的输入和输出。

四、注意事项
2.接口连接：接口连接时，请确保接口插头与插槽匹配，并按照正确的方向进行插入。

避免使用过力插入或拔出接口，以免损坏接口。

3.通信设置：在配置通信参数时，请确保所选通信协议、通信接口与通信设备一致，并正确设置通信参数，以保证通信的稳定性和可靠性。

4.输入输出设置：在设置输入输出点时，请根据实际应用需求合理配置，并注意确保输入输出点的正确连接和映射关系，以避免误操作或数据错误。

5.编写程序：在编写程序时，请仔细阅读编程软件的使用说明，并按照正确的语法和逻辑进行编写。

避免出现编程错误导致控制器无法正常工作。

6.调试程序：在调试程序时，请小心操作，并注意实时监测程序运行状态和输入输出状态。

如发现异常，请及时停止程序并进行故障排除。

结论。
