手机常用开关机电路原理

简单实用的开关机静音电路
VCC为电源电压，也可用三端稳压输出。

开机静音工作原理：开机，VCC直接加在STBY脚，功放进入工作状态，“关机放电”回路由于D1的存在，Q1的Ue比Ub低0.7V，Q1截止，C3通过D1瞬间充电，电压U=VCC－0.7V。

“开机延时”回路由于C4电压不能突变，Ue大于Ub，Q2导通，Q3也正向偏置导通，MUTE端电压接近为0V，功放静音。

电容C4通过R2、R3充电，充电时间主要由RC决定，电路图的RC常数时间约为3秒，C4充电达到Ue=Ub时，Q2截止，Q3电压为0V，Q3截止，MUTE端电压为VCC电压，静音开放，功放发声。

关机静音工作原理：关机静音主要是使MUTE脚的电压瞬间释放，使功放静音。

关电瞬间，由于VCC电压下降很快，由于D1二极管反接，C3通过Q1放电。

电压降低过程中，Q1的Ue大于Ub，Q1导通，电压加在Q3的B级，Q3导通，使MUTE端电压接近于0V，功放静音。

电路拓展：如采用继电器接电控制，可将R5电阻换成继电器线圈。

不少mp3和蓝牙播放器都带有静音输出控制，将播放器“MUTE”的+端接在电路图MUTE端即可，不需另外加电压。

开关电源电路原理开关电源电路是一种常用的电源供电方式。

相比线性电源，开关电源具有高效率、小体积、稳定性好等优点，因此在各个领域得到了广泛的应用。

了解开关电源的原理对于电子工程师和爱好者来说是非常重要的。

本文将介绍开关电源的基本原理以及其工作过程。

一、开关电源的基本原理开关电源的基本原理是通过控制开关管（也叫开关MOS管）的导通和截止来实现电源输出电压的调节。

开关电源主要由输入电流滤波电路、整流电路、PWM调制电路以及输出滤波电路等组成。

1. 输入电流滤波电路开关电源的输入电流滤波电路主要由输入滤波电容和输入滤波电感构成。

输入滤波电容能够对输入电流进行平滑，使得输入电流的波形更加接近直流。

而输入滤波电感可以起到滤除高频噪声的作用，从而保护后续电路。

2. 整流电路整流电路主要由整流二极管和输出滤波电容构成。

在开关电源中，通常采用整流二极管将输入电压的负半周截掉，从而得到一个单向的输出电压波形。

输出滤波电容的作用是进一步平滑输出电压，使得输出的直流电压更加稳定。

3. PWM调制电路PWM调制电路是开关电源的核心部分，其作用是通过调节开关管的导通和截止时间，改变输出电压的占空比。

一般采用固定频率的PWM调制方式，通过将输入电压转换成高频PWM信号，并且通过控制开关管的导通和截止时间来调节输出电压的大小。

4. 输出滤波电路输出滤波电路主要由输出滤波电感和输出滤波电容构成。

输出滤波电感可以滤除PWM调制带来的高频噪声，而输出滤波电容可以进一步平滑输出电压。

二、开关电源的工作过程开关电源的工作过程可以简单分为导通状态和截止状态两种情况。

1. 导通状态当PWM调制电路控制开关管导通时，电路中的电感会储存能量，同时输出电容开始向负载放电。

此时，输出电压会逐渐上升，直到达到设定值。

2. 截止状态当PWM调制电路控制开关管截止时，电路中的电感释放储存的能量，并将其传递给输出电容。

同时，输出电容会向负载供电，并且带动电流流向负载。

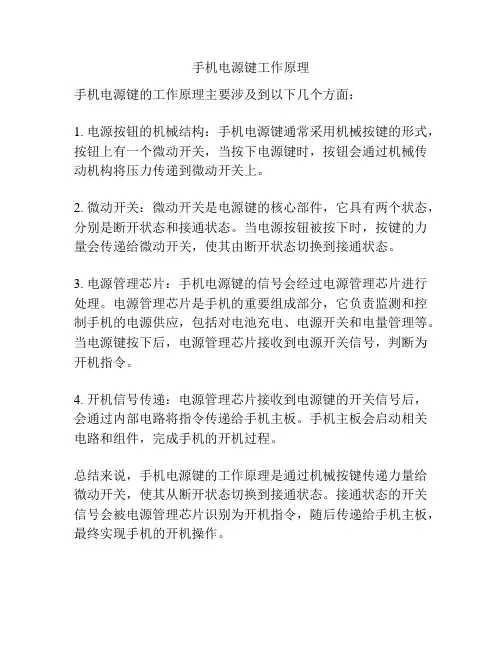

手机电源键工作原理
手机电源键的工作原理主要涉及到以下几个方面：
1. 电源按钮的机械结构：手机电源键通常采用机械按键的形式，按钮上有一个微动开关，当按下电源键时，按钮会通过机械传动机构将压力传递到微动开关上。

2. 微动开关：微动开关是电源键的核心部件，它具有两个状态，分别是断开状态和接通状态。

当电源按钮被按下时，按键的力量会传递给微动开关，使其由断开状态切换到接通状态。

3. 电源管理芯片：手机电源键的信号会经过电源管理芯片进行处理。

电源管理芯片是手机的重要组成部分，它负责监测和控制手机的电源供应，包括对电池充电、电源开关和电量管理等。

当电源键按下后，电源管理芯片接收到电源开关信号，判断为开机指令。

4. 开机信号传递：电源管理芯片接收到电源键的开关信号后，会通过内部电路将指令传递给手机主板。

手机主板会启动相关电路和组件，完成手机的开机过程。

总结来说，手机电源键的工作原理是通过机械按键传递力量给微动开关，使其从断开状态切换到接通状态。

接通状态的开关信号会被电源管理芯片识别为开机指令，随后传递给手机主板，最终实现手机的开机操作。

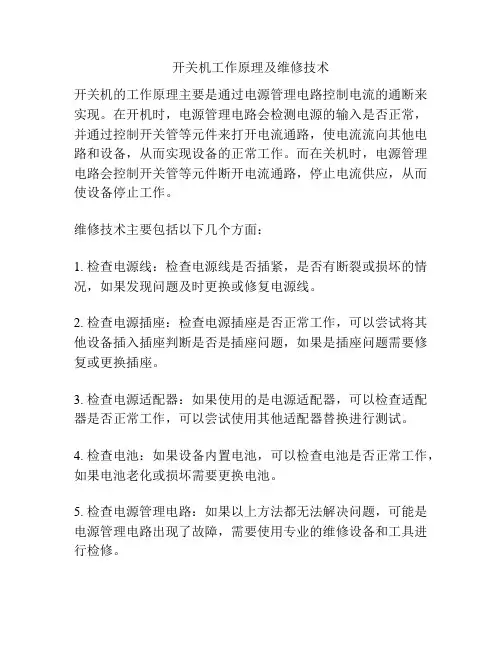

开关机工作原理及维修技术
开关机的工作原理主要是通过电源管理电路控制电流的通断来实现。

在开机时，电源管理电路会检测电源的输入是否正常，并通过控制开关管等元件来打开电流通路，使电流流向其他电路和设备，从而实现设备的正常工作。

而在关机时，电源管理电路会控制开关管等元件断开电流通路，停止电流供应，从而使设备停止工作。

维修技术主要包括以下几个方面：
1. 检查电源线：检查电源线是否插紧，是否有断裂或损坏的情况，如果发现问题及时更换或修复电源线。

2. 检查电源插座：检查电源插座是否正常工作，可以尝试将其他设备插入插座判断是否是插座问题，如果是插座问题需要修复或更换插座。

3. 检查电源适配器：如果使用的是电源适配器，可以检查适配器是否正常工作，可以尝试使用其他适配器替换进行测试。

4. 检查电池：如果设备内置电池，可以检查电池是否正常工作，如果电池老化或损坏需要更换电池。

5. 检查电源管理电路：如果以上方法都无法解决问题，可能是电源管理电路出现了故障，需要使用专业的维修设备和工具进行检修。

需要注意的是，进行维修时要确保断开电源，避免触电或损坏设备。

如果没有相关的维修知识或经验，建议向专业的维修人员咨询或寻求帮助。

手机电路工作原理
手机电路工作原理指的是手机内部电路的运行原理和工作过程。

手机电路由多个不同功能的模块组成，包括电源模块、处理器模块、存储模块、通信模块等。

这些模块通过连接的电路实现彼此的协同工作。

手机的电路工作原理可以分为几个关键部分：
1. 电源模块：手机的电源模块主要负责为手机提供电力支持。

当用户按下电源键时，电源模块会将存储在手机电池中的能量传递给其他模块，并控制电流和电压的稳定供应。

2. 处理器模块：手机的处理器模块是手机的大脑，负责控制和处理各种指令和数据。

处理器模块包括中央处理器（CPU）、图形处理器（GPU）等，通过高效的协同工作，实现手机的
各项功能。

3. 存储模块：手机的存储模块用于存储用户的数据和应用程序。

存储模块包括RAM（随机访问存储器）和ROM（只读存储器）等。

RAM负责临时存储数据和运行应用程序，而ROM
则用于存储手机的操作系统和其他预装软件。

4. 通信模块：手机的通信模块用于实现手机的无线通信功能，包括手机信号的接收和发送。

通信模块包括基带芯片、射频芯片等，通过与手机天线的连接，实现与通信基站的数据交换。

5. 其他模块：手机还包括其他模块，如显示模块、摄像头模块、
音频模块等，用于实现手机的显示、拍照、录音等功能。

这些模块之间通过精心设计的电路连接，以实现各个功能模块之间的数据传输和协同工作。

同时，手机的电路还包括多种传感器和控制芯片，用于感知用户的操作和环境变化，并进行相应的响应和调整。

总体而言，手机电路工作原理是通过不同模块之间的协作，将电能转化为各项功能，实现手机的通信、计算、存储、显示等多种功能。

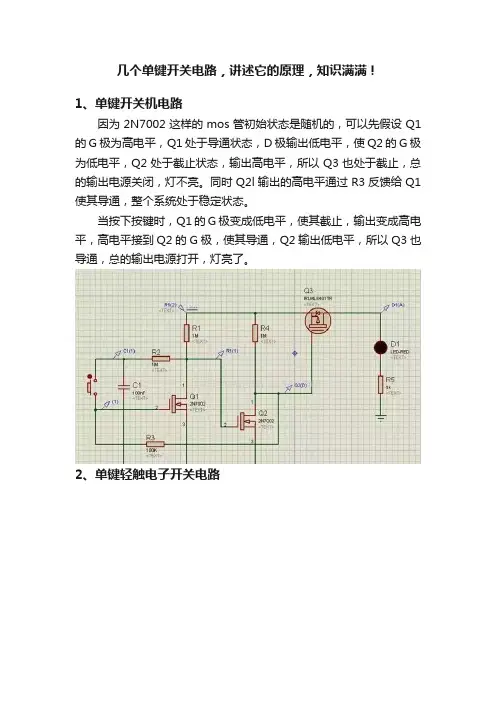

几个单键开关电路，讲述它的原理，知识满满！1、单键开关机电路因为2N7002这样的mos管初始状态是随机的，可以先假设Q1的G极为高电平，Q1处于导通状态，D极输出低电平，使Q2的G极为低电平，Q2处于截止状态，输出高电平，所以Q3也处于截止，总的输出电源关闭，灯不亮。

同时Q2l输出的高电平通过R3反馈给Q1使其导通，整个系统处于稳定状态。

当按下按键时，Q1的G极变成低电平，使其截止，输出变成高电平，高电平接到Q2的G极，使其导通，Q2输出低电平，所以Q3也导通，总的输出电源打开，灯亮了。

2、单键轻触电子开关电路上面的图就是此电路原理图。

在这里，我们以5V电压作为电源电压来解析一下工作原理。

上面这张图显示的是默认情况下各节点的电压情况。

默认情况下，整个电路只有R1和R5在消耗电流。

加之R1的阻值很大，使得消耗的电流极小，基本可以忽略不计，所以可以长时间的应用在电路中而不用担心电路的耗电问题。

R1和R5组成一个典型的分压电路，中心点电压为1.193V。

此时，这个电压会对C1进行充电，充电回路为5V-R1-C1-R7-GND。

此时，C1上被充有左正右负的1.193V的电压。

其他地方则通通=0V。

当我们按下按键后，由于C1上是一个左正右负的电压，这时，因为按键被按下，C1有了放电回路，C1就会开始放电。

放电回路为C1-KEY1-R6/C2/Q2-C1。

其中R6、C2、Q2在电路中有并联关系，则电流会同时经过这三个器件。

C1放电的结果是在R6上产生一个上正下负的电压信号，这个电压信号会导致Q2开始导通，C2的介入是为了提高Q2导通的稳定性（短暂存储这个电压信号，保证有效导通）。

当Q2导通后，Q1也会开始导通。

Q1的输出端电压会通过R3返送一个电信号至Q2基极，此时，整个电路处于一个稳定的开启的状态。

电路会输出一个大于4V的稳定的电压信号。

巧妙之处在于利用了电位差的翻转来控制晶体管的导通与否。

上面说到，C1本来是左正右负的电压。

一、流程开机流程当手机的供电模块检测到电源开关键被按下后,会将手机电池的电压转换为适合手机电路各部分使用的电压值,供应给相应的电源模块,当时钟电路得到供电电压后产生震荡信号,送入逻辑电路,CPU在得到电压和时钟信号后会执行开机程序,首先从ROM中读出引导码,执行逻辑系统的自检。

并且使所有的复位信号置高,如果自检通过,则CPU给出看门狗（Watchdog）信号给各模块,然后电源模块在看门狗（Watchdog）信号的作用下,维持开机状态。

二、上网流程手机开机后,即搜索广播控制信号道（BCCH）的载频。

因为系统随时都向在小区中的各用户发送出用户广播控制信息。

手机收集搜索到最强的（BCCH）的载频。

对应的载频频率后,读取频率校正信道（FCCH）,使手机（MS）的频率与同步。

所以每一个用户的手机在不同位置（不同的小区）的载频是固定的,它是由GSM网络运营商组网时确定,而不是由用户的GSM手机来决定。

手机读取同步信道（SCH）的信息后找出基地站（BTS）的任别码,并同步到超高帖TDMA的帖号上。

手机在处理呼叫前读取系统的信息。

比如：邻近小区的情况、现在所处小区的使用频率及小区是否可以使用移动系统的国家号码和网络号码等等,这些信息都可以在以BCCH上得到手机在请求接入信道（RACH）上发出接入请求信息,向系统送SIM卡帐号等信息。

系统在鉴权合格后,通过允许接入信道（AGCH）使GSM手机接入信道上并分配到GSM手机一个独立专用控制信道（SDCCH）。

手机在SDDCCH上完成登记。

在满速随路控制信道（SACCH）上发出控制指令,然后手机返回空闲状态,并监听BCCH和CCCH共控制信道上的信息。

此时手机已经做好了寻呼的准备工作。

一、用户监测BCCH时,必须与相近的基站取得同步。

通过接收FCCH、SCH 、BCCH信息,用户将被锁定到系统及适应的BCCH上。

二、呼叫流程1、手机作主叫我们GSM系统中由手机发出呼叫的情况,首先,用户在监测BCCH时,必须与相近的基站取得同步。

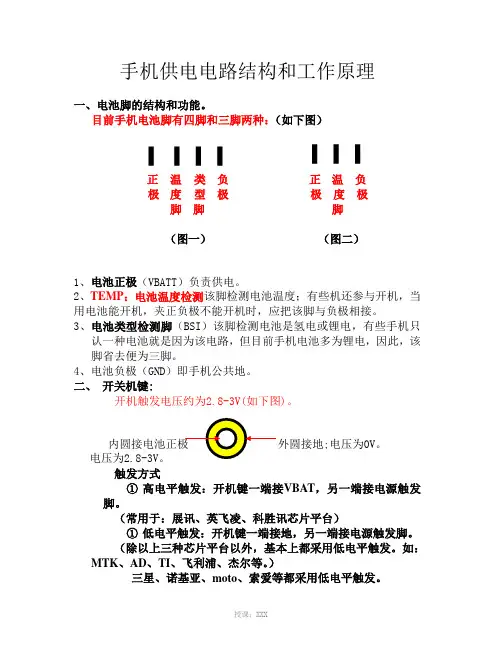

手机供电电路结构和工作原理一、电池脚的结构和功能。

目前手机电池脚有四脚和三脚两种：（如下图）正温类负正温负极度型极极度极脚脚脚（图一）（图二）1、电池正极（VBATT）负责供电。

2、TEMP：电池温度检测该脚检测电池温度；有些机还参与开机，当用电池能开机，夹正负极不能开机时，应把该脚与负极相接。

3、电池类型检测脚（BSI）该脚检测电池是氢电或锂电，有些手机只认一种电池就是因为该电路，但目前手机电池多为锂电，因此，该脚省去便为三脚。

4、电池负极（GND）即手机公共地。

二、开关机键:开机触发电压约为2.8-3V(如下图)。

外圆接地;电压为0V。

电压为2.8-3V。

触发方式①高电平触发：开机键一端接VBAT，另一端接电源触发脚。

（常用于：展讯、英飞凌、科胜讯芯片平台）①低电平触发：开机键一端接地，另一端接电源触发脚。

（除以上三种芯片平台以外，基本上都采用低电平触发。

如：MTK、AD、TI、飞利浦、杰尔等。

）三星、诺基亚、moto、索爱等都采用低电平触发。

三、手机由电池直接供电的电路。

电池电压一般直接供到电源集成块、充电集成块、功放、背光灯、振铃、振动等电路。

在电池线上会并接有滤波电容、电感等元件。

该电路常引起发射关机和漏电故障。

四、手机电源供电结构和工作原理。

目前市场上手机电源供电电路结构模式有三种；1、使用电源集成块（电源管理器）供电；（目前大部分手机都使用该电路供电）2、使用电源集成块（电源管理器）供电电路结构和工作原理：（如下图）（电源管理器供电开机方框图）1）该电路特点：低电平触发电源集成块工作；把若干个稳压器集为一个整体，使电路更加简单；把音频集成块和电源集成块为一体。

2）该电路掌握重点:（1）各元件的功能与作用。

（2）各路电压的产生及走向。

（3）复位信号的产生及作用。

（4）13M时钟信号的产生及走向。

（5）开机过程。

（6）关机过程。

3)、电路分析。

（1）各元件的功能与作用。

电源集成块：a)、提供各路工作电源；并提供逻辑复位信号(诺基亚系列手机的电源集成块还包含一个储存器，并存有部分软件资料；更换音频后应刷机）b)、有些手机还负责音频信号处理。

开关机电路是电子设备中常见的电路之一，它可以控制设备的开关机状态。

而具有强制关机功能的开关机电路则可以在特定条件下强制关闭设备，保护设备和用户的安全。

本文将介绍一种具有强制关机功能的开关机电路的制作方法，帮助读者了解该电路的原理和制作步骤。

一、电路原理1.1 强制关机功能的作用：强制关机功能可以在设备出现故障或异常状态时，通过电路控制实现强制关闭设备，避免进一步损坏设备或造成其他危险。

1.2 控制原理：该电路利用电压监测和触发器电路，当监测到特定电压状态时，通过触发器输出信号控制设备的关闭。

二、制作步骤2.1 材料准备：准备电压监测芯片、触发器芯片、继电器、电阻、电容和连接线等电子元件。

2.2 电路连接：按照电路原理图，将电子元件按照正确的连接方式连接成电路板。

2.3 调试测试：连接电源和待控制设备，进行电路的调试测试，确保强制关机功能正常工作。

三、电路实现3.1 电压监测：电压监测芯片可以监测设备工作时的电压状态，当电压异常或超出安全范围时，输出信号触发触发器。

3.2 触发器控制：触发器芯片接收到电压监测芯片的信号后，输出控制信号给继电器，实现设备的强制关闭。

3.3 安全保护：通过合理设计电路参数和传感器，确保电路的稳定性和可靠性，保护设备和用户的安全。

四、使用注意事项4.1 电路接线：在制作和使用过程中，注意电路的接线准确性和稳定性，避免出现接触不良或虚接等问题。

4.2 电压监测精度：选用合适的电压监测芯片，确保监测精度和灵敏度，及时发现设备工作状态的异常。

4.3 灵活可调性：根据实际需求，可以设计电路参数可调或触发条件可设定，实现更灵活的强制关机控制。

五、应用领域5.1 工业设备：工业生产中的各种设备，如机床、输送设备等，需要具有强制关机功能，保证生产安全和设备稳定性。

5.2 家用电器：家用电器如空调、冰箱等，也可以加入该电路，当设备故障时及时关闭，避免引起火灾或其他危险。

5.3 安防设备：安防监控设备和报警设备，需要具有强制关机功能，保护设备和应急处理。

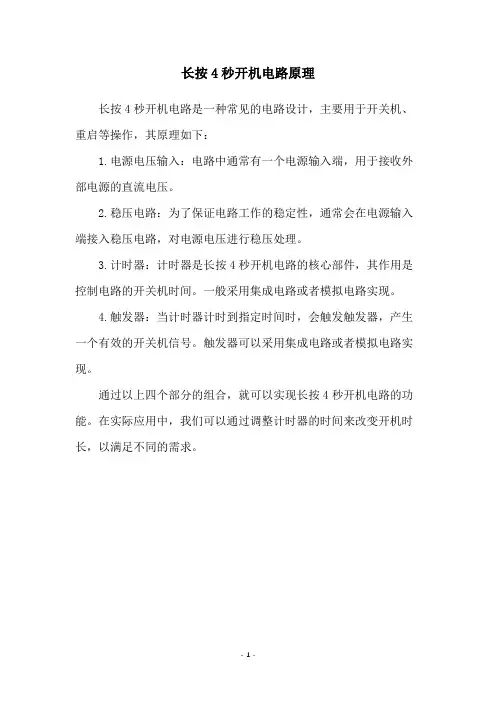

长按4秒开机电路原理
长按4秒开机电路是一种常见的电路设计，主要用于开关机、重启等操作，其原理如下：
1.电源电压输入：电路中通常有一个电源输入端，用于接收外部电源的直流电压。

2.稳压电路：为了保证电路工作的稳定性，通常会在电源输入端接入稳压电路，对电源电压进行稳压处理。

3.计时器：计时器是长按4秒开机电路的核心部件，其作用是控制电路的开关机时间。

一般采用集成电路或者模拟电路实现。

4.触发器：当计时器计时到指定时间时，会触发触发器，产生一个有效的开关机信号。

触发器可以采用集成电路或者模拟电路实现。

通过以上四个部分的组合，就可以实现长按4秒开机电路的功能。

在实际应用中，我们可以通过调整计时器的时间来改变开机时长，以满足不同的需求。

- 1 -。

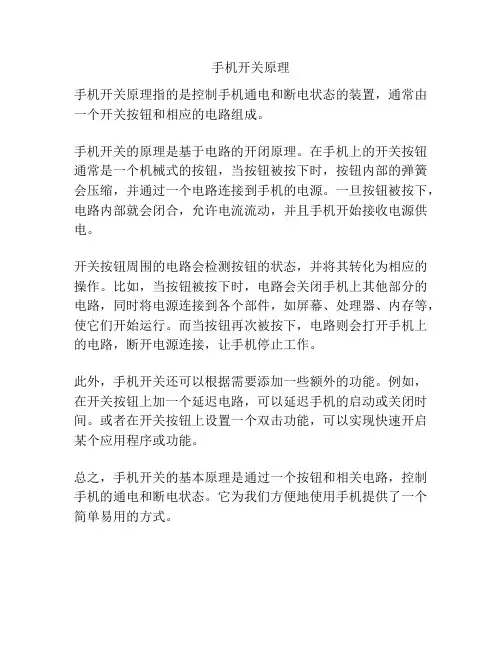

手机开关原理
手机开关原理指的是控制手机通电和断电状态的装置，通常由一个开关按钮和相应的电路组成。

手机开关的原理是基于电路的开闭原理。

在手机上的开关按钮通常是一个机械式的按钮，当按钮被按下时，按钮内部的弹簧会压缩，并通过一个电路连接到手机的电源。

一旦按钮被按下，电路内部就会闭合，允许电流流动，并且手机开始接收电源供电。

开关按钮周围的电路会检测按钮的状态，并将其转化为相应的操作。

比如，当按钮被按下时，电路会关闭手机上其他部分的电路，同时将电源连接到各个部件，如屏幕、处理器、内存等，使它们开始运行。

而当按钮再次被按下，电路则会打开手机上的电路，断开电源连接，让手机停止工作。

此外，手机开关还可以根据需要添加一些额外的功能。

例如，在开关按钮上加一个延迟电路，可以延迟手机的启动或关闭时间。

或者在开关按钮上设置一个双击功能，可以实现快速开启某个应用程序或功能。

总之，手机开关的基本原理是通过一个按钮和相关电路，控制手机的通电和断电状态。

它为我们方便地使用手机提供了一个简单易用的方式。

详解智能手机电源电路的供电原理电源电路在智能手机电路中是至关重要的，它所起的作用是为智能手机各个单元电路提供稳定的直流电压。

如果该电路的出现问题，将会造成整个电路工作的不稳定，甚至造成智能手机无法开机。

由于电源电路工作在大电流、温度高的环境，往往容易出现问题，因此学习和理解电源电路的维修知识，对日后的手机维修工作有很大的帮助。

一、电源电路的组成元件和电路1.1电源电路的组成元件智能手机的电源电路位于智能手机的主电路板中，由于各品牌型号的智能手机电路板设计不同，所以电源电路的位置也不相同。

从组成结构上来看，智能手机电源电路主要由电源控制芯片、充电控制芯片、充电接口、电池及插座、复位芯片、晶振、谐振电容、电源开关、场效应管、滤波电容、电感等组成。

如图1所示为智能手机电源电路组成图。

从图中可以看出，电源控制芯片是电源电路的核心。

在电源电路中，重要的芯片包括充电控制芯片和电源控制芯片。

其中，充电控制芯片主要负责对电池进行充电，并实时检测充电的电压值。

充电控制芯片用于保护电池的电路，可以保护电池过放电、过压、过充、过温，可以有效地保护电池寿命和使用者的安全。

电源控制芯片又称为电源管理芯片PWM（Pulse Width Modulation），意思是脉冲宽度调制，是一种通过微处理器的数字输出对模拟电路进行控制的技术。

电源控制芯片是开关稳压电源电路的核心，负责对整个电路的控制。

1.2电源电路的结构智能手机的电源电路主要由充电电路、时钟电路、复位电路、电源开关、电源输出电路等组成。

如图2所示为电源电路的结构。

其中，充电电路负责检测电池的电量，并为电池进行充电，充电电路可以保护电池过放电、过压、过充、过温，可以有效地保护电池寿命和使用者的安全；时钟电路负责产生开机所需的32.768kHz时钟信号；复位电路为微处理器提供开机所需的复位信号；电源开关负责在开机时提供触发信号；电源输出电路负责输出手机其他单元电路所需的供电电压。

手机开机原理开机电流电流断故障电流维修等等手机开机原理是指手机从关机状态转为开机状态的过程。

通常情况下，当用户按下手机的开机键时，会启动手机的电源电路，电源电路会给手机提供所需的电能，从而使手机能够正常工作。

手机的电源电路主要包括电池、电源管理芯片、电源开关、电源滤波电容等组成。

当用户按下开机键时，电源开关会打开，使得电源电路与电池连接。

电池向电源管理芯片提供电能，电源管理芯片会对电能进行管理和调节，确保电流的稳定输出。

同时，电源滤波电容会对电流进行滤波，去除杂波和干扰，使得手机能够正常运行。

开机电流是指手机在开机状态下所消耗的电流。

一般来说，手机在开机过程中会有一个较高的瞬态电流，这是因为手机在开机时需要一次性启动多个部件，如CPU、显示屏、存储器等，这些部件对电流的需求较大。

随着手机的正常工作，电流会逐渐降低到一个稳定的水平。

电流断故障是指手机在开机时出现电流中断的情况。

电流中断可能是由于电源电路的故障导致的，如电源开关损坏、电源管理芯片失效等。

当电流中断发生时，手机无法正常启动，屏幕不亮，无法进行任何操作。

对于电流断故障的修复，首先需要检查电源电路的各个组成部分是否正常。

可以通过测量电源开关、电源管理芯片是否工作正常，以及检查电源滤波电容是否损坏来判断。

如果发现其中一个组件故障，需要更换故障组件以修复手机。

同时，电流断故障也可能是由于其他故障引起的，如主板损坏、电池不良等。

在修复电流断故障时，需要综合分析故障情况，并进行逐步排查，以找出真正的原因并进行修理。

综上所述，了解手机开机原理、开机电流及其故障相关知识对于修理手机故障非常有帮助。

掌握这些知识可以帮助我们更好地定位和解决手机故障，提高手机维修的效率。

实训项目十：手机开机电路识图实训一、诺基亚N1116开机过程1、N1116开机电路分析（1）当接上电池后，UEM为32.768KHz电路供电，产生32.768KHz时钟信号，为开机做好准备（2）当按下开机键，UEM输出各路供电输出VCORE（1.36V）、VIO（1.8V）到CPU，作为CPU的核心供电，同时UEM也供电到中频IC，产生13MHz时钟送到CPU的T6脚，作为CPU的运行时钟同时UEM也送出PURX复信号为CPU复位，当CPU得到三个条件后，开始运行储存在存储器的开机运行程序（3）一旦通过，手机就运行开机。

N1116开机原理电路2、睡眠时钟电路分析（1）组成32.768KHz睡眠时钟电路由UEM和B2200（32.768KHz）时钟晶体组成。

（2）工作过程装上电池，睡眠时钟电路开始工作，产生32.768KHz信号，为开机作好准备，当手机开机后，在系统规定的时间内不对手机进行操作时，CPU的M5脚送出SLEEPX（低电平）睡眠模式感应端，UEM检测到B13脚由高电平转为低电平时，从C7脚送出SLEEPCLK时钟，让手机进入睡眠状态。

睡眠时钟电路3、主时钟电路分析（1）组成N1116的主时钟电路主要由N7600射频IC、B7600（26M时钟晶体）、CPU、电源IC UEM等组成。

（2）工作过程按下开机键，电源IC送出中频的供电，和26M时钟电路供电后，26M时钟电路起振工作后，产生26MHz时钟信号。

经R7632进入N7600的7脚，在N7600内部分频放大后，从N7600的10脚输出13MHz 主时钟信号，主时钟信号经R2900、C2900送到CPU的T6脚，供CPU作为运行时钟。

同时，电源IC也送出AFC（自动频率微调控制信号），让26MHz时钟电路产生准确稳定的26MHz时钟信号。

N1116的供电主要由电源IC 产生4、电源供电电路分析（1）组成（2）工作过程电源IC主要产生以下几组供电：1）VCORE为逻辑供电、CPU供电，电压为1.36V；2）VANA为音频基带处理供电，电压为2.8V；3）VIO为逻辑供电，电压为1.8V；4）VSIM为SIM卡供电，电压为1.8/3V；5）VFLASH1为接口电路供电，电压为2.8V；6）VR1为发射供电，电压为2.8V；7）VR2为主时钟电路供电，电压为2.8V；8）VR3为发射控制电压，电压为2.8V；9）VR4为中频供电电压，电压为2.8V；10）VR5为本振供电，电压为2.8V；5、电池供电分析接上电池，X2005的1脚为VBATBB，送到电源IC的P4、G1、G3、P2、C1脚，作为电源IC的供电，VBATTBB还送到P7脚作为电压检测和充电电压检测信号；VBATBB还送到J1脚作为充电接口电路驱动。

二、工作原理（一）整机供电及开关机过程诺基亚3210型手机的整机供电主要由升压模块V1054及电源模块N100提供。

升压模块N100以片内稳压器为核心，并与外围电路组成升压电路，而且在其内部集成了A/D和D/A转换器、SIM卡接口电路，它在中央处理器D300控制下，完成对整机供电的功能。

1. 直流电源升压电路直流电源升压电路主要由升压模块V105、二级管V101、升压线线圈L102以及滤波电容：C109、C110、C112、C113，电感L103等组成。

电池电压经过升压电路升夺，产生3.3的VDC电压，该电压从升压模块V105的第1、16脚送出，送给功率放大器、振铃、振子、照明灯、低电检测电路等使用。

该升压电路所产生的3.3V电压是受到中央处理器D300控制的。

V105的第15脚为电压调整端，控制V105的FB端，令其产生稳定的3.3V电压。

2、电池电量检测电路电池电量检测电路主要由V109及其电阻组成，由电阻R131、R132、R143、R144等组成分压电路，VCD—OUT为稳定的3.3V电压，电池电压的取样由电阻R131、R132进行，该取样电压送给V109—2的基极，当电池电压VBATT比较高时，取样电压则令V109—2导通，让中央处理器D300的LOW—BA TT端保持为低电平，如果电池电压偏低，取样电压也会变低，当该取样电压不能导通V190—2时，中央处理器D300的LOW—BAAT端会经过电阻R128得到一个高电平，这时D300会发出低电告警音，当电池电压VBATT低于1.5V时，V109—2则完全截止，升压模块V105的第3脚会经过电阻R128得到一个高电，此高电平会令升压模块V105停止工作，则不能产生3.3V的VCD电压。

3. 电源模块供电电路（1）逻辑供电诺基亚3210型手机的逻辑供电由电源模块N100提供两组电压，供逻辑部分使用。

① VBB关出2。

8V的电压，主在供多模转换器N200、中央处理器D300、闪速存储器D301、随机存储器D302、电可擦可写存储器（EEPOM）D303及驱动接口模块N400使用；② VCORE送出2。

（12条消息）手机开机原理说起不开机大家都很熟悉，不开机可以分为以下几种情况：1.加电即有电流反应,但不开机；2.按开机键无电流反应；3.按开机键有点电流不开机；4.按开机键大电流。

说起这些故障产生的原因，我们先要了解一下手机的开机原理。

众所周知，手机可分为射频、逻辑、I/O接口三大部分，手机的开机主要是*逻辑部分，逻辑部分其实就是单片机系统，由微控制单元（MCU）、数字处理单元（DSP）、存储器单元（ROM和RAM）、I/O接口等部分组成。

MCU单元主要是发布指令，让各级电路工作，DSP是数字处理单元，即软件运行的地方，存储器主要是存放各电路的运行程序和一些应用数据。

说到这里，我们要先了解一下手机的开机方式。

手机开机有两种触发方式：低电平触发开机和高电平触发开机。

所谓低电平触发就是开机键一端接地，另一端接手机的开机触发端，如（夏新A8、诺基亚8310、摩托罗拉T720i等）。

高电平开机就是开机键一端接手机的开机触发端艰苦，另一端接一个高电平，如（三星、摩托罗拉、飞利浦等）。

现行的手机中，以低电平开机方式居多，下面我们就讨论一下低电平开机的原理。

我们以集成供电为例：给手机加上电源以后，电源块得到电池电压，通过电源块内部的开关电路在开机触发端会形成一个高电平，当按下开机键足够长时间，开机触发端的高电平会因为接地而变低，此信号传到电源块内部，电源块获悉此电平变低时，会启动内部电压调节器工作，相应的输出几路稳定的电压供各级电路，作为逻辑核心部分的CPU会得到两路供电：1.CPU专供VCORE 2.逻辑供电VBB。

同时射频电路会得到中频参考电压VREF，时钟电路会得到VCTXO。

我们知道手机开机有三个必备条件:供电、时钟、复位。

现在供电已满足，接着会产生时钟信号，一方面作为射频参考时钟，另一方面送往逻辑作为主时钟信号。

微处理器得到时钟信号以后，需要将以前的记忆清除，于是电源块就会送来复位信号让其初始化，完成以后就会输出控制指令到存储器，让存储器处于允许状态，然后通过地址线查找开机程序具体在什么地方，找到以后通过数据线传送到CPU内部的DSP电路。

第一章第一节T18机型逻辑电路原理T18是一款支持双卡单待，实现G网双号转换待机，可以自由选用号码拨打电话，电路采用MTK 6226方案平台。

（图1）（图1）由于T18是采用MTK方案，在电路上原理有很多是与前期MTK电路相似，在这里不再一一讲解，具体介绍一下双卡待机电路的原理。

1、双卡电路工作原理电路T18的双卡待机是指由用户选择性进行手动进行切换两张不同的SIM卡，其与前期A280双卡双待不同的，T18只有一个射频一个基带电路，其双卡转换主要是由软件和SIM转换控制器来完成，具体电路见图2（图2）其工作原理：当手动切换时，控制中心会发出一个SIM-SWITCH的转换开关指令给到U505转换芯片，经内部的电子开关把VSIM与VSIM1、VSIM2，IO-SIM与SIMDA1、SIMDA2，CLK-SIM与SIMCLK1、SIMCLK2,RST-SIM与SIMRST1、SIMRST2进行转换连接，实现控制SIM卡的数据总线来控制SIM卡的正常工作。

2、充电电路当外部充电器接到DC 插孔时，CHANGE电源分三路提供，第一路经R12、R14分压取得ADC3-VCH充电检测信号，第二路提供给U400的第１脚，第三路提供给U401经R413到电池正极。

其工作原理:当CPU检测到连接充电模式时候，CPU会输送CHG-CNTL控制信号给电源管理模块U400，电源管理模块从2# GATEDRV输出控制信号，控制充电控制管的导通，充电电压将通过R413限流给电池正极充电，同时CPU通过提供的ADC0-、ADC1+电量反馈信号，经电源管理模块U400（4#）ISENSE检测实现对充电过程进行监控，经U400（6#）CHRDET送到CPU，当检测充电完成后，CPU 将撤销U400（5#）CHG-CNT的控制信号，从而导致充电管U401截止，停止充电。

关机充电和开机充电原理相同，只是在关机状态下，CPU未执行其它程序，使手机仍处于关机状态。

点动开关原理
点动开关是一种常见的电子开关，它基于电流的流通来控制电路的通断。

该开关通常由一个可移动的开关按钮和一对可连接的金属接点组成。

当开关按钮处于开启状态时，两个金属接点会被闭合，电流能够穿过接点流动，从而使电路形成闭合回路，实现通电。

当开关按钮被按下后，弹簧内聚力会迅速闭合接点，确保两个金属接点之间的联系牢固。

相反，当开关按钮处于关闭状态时，两个金属接点会分离，从而打开回路，电流无法通过。

这样，电路就处于断开状态，实现断电。

点动开关的原理是通过按钮的按下和释放，控制金属接点的闭合和分离。

这种机械式的操作方式简单易行，并且能够快速地切换电路的连接状态。

点动开关广泛应用于家用电器、电子仪器、工业设备等领域，它具有可靠性高、寿命长、操作方便等优点。

另外，点动开关还经常与其他元件组合使用，如指示灯、保护盖等，以增强其功能和安全性。

总之，点动开关是通过按钮的按下和释放来控制电路的通断，其原理是基于金属接点的闭合和分离。

这种开关具有广泛的应用领域，是电子控制领域不可或缺的重要元件之一。

手持式产品开关机电路设计
目前市场上出现越来越多手持式形态的产品，往往需要搭载电池。

从电池使用寿命以及充电一次的使用时长考虑，一般都会增加强制关机功能，即芯片等耗电器件彻底掉电的情形。

例如我们手机的开机键设计，仅用一个键通过不同的触发方式就能实现长按掉电、长按开机、连按截屏等功能，只要通过以下这个简单电路即可实现：
一、强制开机
长按KEY，电流流向如图所示，此时mos管S极电压高于G极，mos管导通，电源给到芯片供电。

此阶段等效于手机开机时，长按电源键，屏幕未点亮阶段。

那么什么时候应该结束长按呢？如下图所示，MCU连通电源启动后，通过Ctr2给高电平信号，Q1三极管导通，此时12V通过三极管到地，mos管持续导通，屏幕点亮，人手此时可以松开KEY，机器已正常启动。

二、按键功能
如果要实现短按、连按等具体功能，则通过如下方案，Ctr1端口感应到高低电平的变化，从而实现对应功能。

三、强制关机
此时所说的强制关机，其实是通过软件功能实现的掉电关机控制，Ctr2高阻或是输出低电平，Q1关断，R1无电流流过，mos管关断，电源供电停止，整机断电。

直到下一次强制开机，芯片等负载才会重启。

总结，此电路通过一颗按键的巧妙设计，既有纯硬件控制，也有软件驱动，共同满足了手持产品的低功耗和功能需求。
