计算机网络实验指导书--2016

实验一、交换机的基本配置一、实验原理1.1以太网交换机配置方式以太网交换机的配置方式很多，如本地Console 口配置，Telnet 远程登陆配置，FTP、TFTP 配置和哑终端方式配置。

其中最为常用的配置方式就是Console 口配置和Telnet 远程配置。

1.2 命令行操作模式用户模式：进入交换机后的第一个模式。

提示符为：switch>特权模式：用户模式的下一级模式，该模式下可以对交换机的配置文件进行管理，查看交换机的配置信息等。

提示符为：switch#全局配置模式：特权模式的下一级模式，可配置交换机的全局性参数（如：名字，登陆信息等）；可进入下一级配置模式，对交换机具体的功能进行配置。

提示符为：switch(config)# 端口模式：可对交换机的端口进行参数配置。

提示符为：switch(config-if)#交换机命令行支持获取帮助信息、命令简写等1.3 交换机的端口锐捷全系列交换机Fastethernet端口默认情况下是10Mb/s或100Mb/s自适应端口，双工模式也为自适应，且所有交换机端口均打开。

端口支持端口速率、双工模式的配置。

二、实验内容：交换机基本配置三、实验目的：掌握交换机命令行各种操作模式、全局的基本配置和端口的常用配置参数。

四、实验设备：S2126G交换机、主机五、实验步骤：步骤1、交换机命令行操作模式的进入：switch>enable 14 ! 进入特权模式switch#switch#configure terminal ！进入全局配置模式switch(config)#switch(config)#interface fastethernet 0/5 ！进入交换机F0/5的端口模式switch(config-if)#switch(config-if)#exit ！退回到上一级操作模式switch(config)#switch(config-if)#end ！直接退回到特权模式switch#步骤2、交换机命令行基本功能：帮助信息switch>? ！显示当前模式下所有可执行的命令switch#copy ? ! 显示copy命令后可执行的参数flash: copy from flash: file systemrunning-config copy from current system configurationstartup-config copy from starup configurationtfip: copy from tftp: file systemxmodem copy from xmodem file syste步骤3、命令简写：switch#conf ter 的作用同switch#configure terminal步骤4、全局的基本配置：switch(config)# hostname 105_switch ！配置交换机的设备名称为105_switch 105_switch(config)#步骤5、端口参数的配置switch(config)#interface fastethernet 0/3 ！进入F0/3的端口模式switch(config-if)#speed 10 ！配置端口速率为10Mswitch(config-if)#duplex half ！配置端口的双工模式为半双工switch(config-if)#no shutdown ！开启该端口，使端口转发数据端口速率参数有：10（10Mb/s）、100（100Mb/s）、auto（自适应）（默认）双工模式有：full（全双工）、half（半双工）、auto（自适应）（默认）switch#show ! 查看命令，后可接参数，用？可显示出可带参数switch#show interfase f0/3 ！查看端口配置后的状态实验二交换机端口隔离一、实验原理虚拟局域网VLAN（Virtual Local Area Nerwork）是指在一个物理网段内进行逻辑的划分，划分成若干个虚拟局域网。

计算机网络实验指导书编写：安德智实验总体说明1．实验总体目标配合计算机网络课程的教学，培养学生的实际操作能力。

2．3．实验环境网络实验室局域网环境；操作系统：Linux ，Win2000，Win98；实验软件：Packet tracer5.0、Ethereal；开发工具：VC++6.0；4．实验总体要求●由于设备原因，所有网络实验是在Packet tracer5.0模拟环境下进行，因此需要首先预习Packet tracer5.0的环境和基本操作。

具体内容见附件1●按照各项实验内容做实验，包括操作、观察、记录、分析，通过操作和观察获得直观印象，有些实验还应该从获得的数据中分析软件的内部功能；●对提供源程序的实验，首先要阅读，理解和掌握程序的设计思想和采用的算法，在理解源程序的基础进行改动和扩充；●部分实验由于实验条件的限制，可能暂时不能进行，但也要按实验指导说明的操作步骤去理解和掌握；●每项实验均应提交实验报告，实验报告的内容可参照实验的具体要求，但总体上应包括以下内容：实验题目，实验内容说明，实验准备情况，实验记录，实验结果分析，算法描述，程序段，实验过程中遇到的问题等。

目录实验预习Packet Tracer 5.0简介实验一拓扑布局和建立小型网络实验二静态路由配置实验三RIP协议配置实验四RIPv1与EIGRP在不连续网络下的比较实验预习Packet T racer 5.0简介实验题目：Packet Tracer 5.0基本操作实验目的：研究Packet Tracer 实时模式研究逻辑工作空间研究Packet Tracer 的运行连接设备检查设备配置查看标准实验设置设备概述实验内容：将采用实际PC、服务器、路由器和交换机组成的标准实验配置来学习网络概念。

此方法提供最广泛的功能和最真实的体验。

由于设备和时间有限，因此还会通过模拟环境来强化这种体验。

本课程使用的模拟程序是Packet Tracer。

《计算机网络》实验指导书（适用于电子商务专业）实验一网线制作 (4)1.实验目的 (4)2.实验任务 (4)3.实验设备 (4)4.实验方法 (4)5.实验预习要求 (5)6.实验报告内容 (5)7.摸索题 (6)实验二网络常用命令 (7)一、实验目的及任务 (7)二、实验环境 (7)三、预备知识 (7)四、实验步骤 (7)五、实验报告内容 (11)实验三DNS服务器的配置与治理 (12)一、实验目的及任务 (12)二、实验环境 (12)三、预备知识 (12)四、实验步骤 (12)五、实验报告内容 (18)实验四W EB服务器配置与治理 (19)一、实验目的及任务 (19)二、实验环境 (19)三、预备知识 (19)四、实验步骤 (20)五、实验报告内容 (30)实验五FTP服务器的配置与治理 (31)一、实验目的及任务 (31)二、实验环境 (31)三、预备知识 (31)四、实验步骤 (32)五、实验报告内容 (36)实验DHCP服务器配置与治理（选做） (37)一、实验目的及任务 (37)二、实验环境 (37)三、预备知识 (37)四、实验步骤 (37)五、实验报告内容 (42)实验六熟悉网络互连设备及其差不多配置 (43)一、实验目的 (43)二、实验环境 (43)三、实验步骤 (43)四、实验报告内容 (46)实验一网线制作1.实验目的（1）认识LAN中常用的几种网线、连接器及各自特点。

（2）认识网卡、Modem、Hub、交换机等网络设备，了解其差不多功能。

（3）学会用双绞线制作网线。

（4）学会网卡、Modem、Hub、交换机等网络设备的安装、接线等差不多使用方法。

2.实验任务（1）熟悉LAN中常用的几种网线、连接器及各自特点。

（2）独立制作一根合格的双绞线网线。

（3）完成网卡的硬件安装。

（4）熟悉网卡、Modem、Hub、交换机等网络设备的接口及接线和使用方法，弄清各指示灯的含义。

3.实验设备●5类双绞线、RJ-45头、双绞线压线钳，电缆测试仪、剪刀等●细缆、BNC接头、T型接头、端接器。

单元一局域网组建任务一局域网认识一、实验目的1、初步掌握计算机网络的定义，计算机网络的功能及计算机网络的分类；2、掌握按地理范围分类的四大计算机网络，即局域网、广域网、城域网和互联网。

重点了解局域网的结构及网络系统的设置；3、掌握计算机网络的五种拓扑结构，即总线型、星型、环形、树型和网状型。

重点掌握总线型、星型。

二、实验内容1、到学院网络中心、教学机房或者其他相关单位了解计算机网络结构，并画出拓扑结构图，分析属于什么网络结构；2、观察每台计算机是如何进行网络通信的，了解计算机网络中的网络设备；3、了解每台计算机上使用的网络标识、网络协议和网卡的配置。

三、实验原理1、计算机网络的定义。

计算机网络，是指将地理位置不同的具有独立功能的多台计算机及其外部设备，通过通信线路连接起来，在网络操作系统，网络管理软件及网络通信协议的管理和协调下，实现资源共享和信息传递的计算机系统。

2、计算机网络的分类。

计算机网络类型的划分标准各种各样，根据网络的覆盖范围划分为局域网、城域网、广域网、国际互联网；按网络的拓扑结构划分为总线型网络、星型网络、环型网络、树状网络、混合型网络；按传输介质划分为有线网、无线网；按网络的使用性质划分为公用网、专用网，当然还有一些其他的分类标准。

四、实验步骤组织学生三至五人为一小组，分别到学院网络中心、教学机房或者其他相关单位，完成本次实验的内容，并写出实验报告。

LAB1：观察计算机网络的组成本实验是以计算机教学机房为例，观察计算机网络的组成，并画出网络拓扑结构图（学生可以根据现有的条件，到相关的计算机网络实验实训基地观察）。

1、记录联网计算机的数量、配置、使用的操作系统、网络拓扑结构等数据；2、了解教学机房设备是如何互联的（根据现有条件，了解相应网络设备）；3、认识并记录网络中使用的其他硬件设备的名称、用途及连接的方法；4、画出网络拓扑结构图；5、根据网络拓扑结构图分析网络使用的结构。

LAB2：观察计算机网络的参数设置经机房管理人员许可后，打开计算机进入系统，查看计算机的网络参数，并记录主要的网络配置参数。

《计算机网络》 实验指导书 课 程：计算机网络 编 著：孙兴春 讲 师 审 批： 文立斌 高级工程师计算机与信息科学系计算机科学与技术教研室 2009 年 9 月 8 日 东莞理工学院城市学院CITY COLLEGE OF DGUT《计算机网络》是计算机科学与技术和软件工程专业的一门重要的专业基础课程。

它是集计算机技术、通信技术、计算机软件、硬件和操作系统为一体的综合应用课程。

通过本课程的学习、实验，使学生能够掌握计算机网络的基本知识和基本技能，并提高其实验动手能力，增强其实际应用能力，更好地为以后的工作、学习服务。

通过实验，进一步加深理解计算机网络原理、提高学生的实践能力以及对网络相关研究方向的认识。

在学习完该课程的相关内容后，学生能够更深入地使用网络命令进行网络测试和维护、合理地规划和实现局域网、配置相应的服务、对交换机和路由器进行基本的配置和管理。

在此基础上利用实验室现有的设备构建一个局域网，完成所有的配置和测试，提高网络工程能力，同时加深对理论的理解以及应用。

本实验指导书是作为《计算机网络》课程学习的补充，对于《计算机网络》的实验环境和实验所需的预备知识进行了详细的介绍，同时对每个实验都根据实验目的精心设计了实验内容，给出了实验步骤。

共20学时的实验学时。

拟定安排以下9个实验，其中实验四占4个课时，其他各两个课时。

实验一：双绞线的制作实验二：CRC的VC++/C++实现实验三：IP协议分析实验四：子网划分与多网段互连互通实验五：动态路由协议配置实验六：TCP/UDP协议分析实验七：DNS服务器的搭建实验八：FTP、WWW服务器的搭建实验九：电子邮件的加密处理总则 (1)实验一双绞线的制作 (2)实验二CRC的VC++/C++实现 (7)实验三IP协议分析 (8)实验四子网划分与多网段互连互通 (12)实验五动态路由协议配置 (16)实验六TCP/UDP协议分析 (21)实验七DNS服务器的搭建 (22)实验八FTP、WWW服务器的搭建 (24)实验九电子邮件的加密处理 (27)本实验指导书的编写依据是《计算机网络》课程实验教学大纲。

计算机网络实验指导书海南大学信息科学技术学院信息安全系二零一六年十月编辑：谭毓银温德志CCIE#45288 校审：王隆娟，邢琳目录实验 1 常见网络设备和测试命令介绍与及双绞线制作 (1)实验 2 Packet Track 模拟器介绍及基本操作 (26)实验 3 IP地址分类及子网划分 (42)实验 4 交换机的基本配置与管理 (61)实验 5 交换机VLAN配置 (70)实验 6 路由器的基本配置及静态路由配置 (75)实验7 路由器RIP动态路由配置 (82)实验8 静态NAT配置 (89)实验1：常见网络设备和测试命令介绍及双绞线制作实验目的：了解常见的网络设备及其特点；了解常用网络测试命令及使用；掌握双绞线的制作与测试；实验器材：集线器（HUB）、交换机（SWITCH）、路由器（ROUTER）；双绞线、同轴电缆、光纤、测线仪、压线钳、非屏蔽双绞；RJ-45水晶头。

实验内容：1 常见的网络设备1.1 集线器简介集线器的英文称为“Hub”。

“Hub”是“中心”的意思，集线器的主要功能是对接收到的信号进行再生整形放大，以扩大网络的传输距离，同时把所有节点集中在以它为中心的节点上。

它工作于OSI(开放系统互联参考模型)参考模型第一层，即“物理层”。

集线器与网卡、网线等传输介质一样，属于局域网中的基础设备，采用CSMA/CD（一种检测协议）访问方式。

集线器属于纯硬件网络底层设备，基本上不具有类似于交换机的"智能记忆"能力和"学习"能力。

它也不具备交换机所具有的MAC地址表，所以它发送数据时都是没有针对性的，而是采用广播方式发送。

也就是说当它要向某节点发送数据时，不是直接把数据发送到目的节点，而是把数据包发送到与集线器相连的所有节点，如图1所示。

图1-1 集线器部署图图1-2 集线器1.2 交换机简介交换机(Switch)也叫交换式集线器，是一种工作在OSI第二层(数据链路层)，基于MAC (网卡的介质访问控制地址)识别、能完成封装转发数据包功能的网络设备。

目录实验1 网线的制作和应用实验2 Windows 2000 Server域管理和常用网络命令的使用实验3 DNS、WEB、FTP和SMTP服务器安装和配置实验4 华为交换机的配置实验5 华为路由器的配置实验6 Packet Tracer 5.0模拟器使用实验7 访问CISCO路由和交换设备实验8 IOS软件的基本操作实验9 配置IP、静态路由协议实验10 动态路由协议(RIP)的配置实验11 交换机上创建VLAN实验12 路由器访问控制列表的配置附录华为、思科交换机和路由器的密码恢复方法及命令比较实验1 网线的制作和应用双绞线一般分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）两类。

如果没有特殊要求，在计算机网络中一般使用非屏蔽双绞线，所以本节主要以非屏蔽双绞线为例进行介绍。

1.1 实验概述双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45 连接器（俗称水晶头）将各种网络设备连接起来。

双绞线有其标准的连接方法，目的是保证线缆接头布局的对称性，这样就可以使接头内导线之间的干扰相互抵消，增强双绞线的抗干扰能力。

1．实验目的通过本实验，在学习直连双绞线的工作原理的基础上，掌握直连双绞线的制作方法和在计算机网络中的应用。

2．实验原理双绞线的连接，如图1-1 所示、图1-2 所示和图1-3 所示。

图1-1 直连双绞线在网络中的应用图1-2 通过直连双绞线连接设备图1-3 用直连双绞线连接两台交换机不同生产商的产品的标志可能不同，但一般都包括以下一些信息：•双绞线类型•NEC/UL 防火测试和级别•CSA 防火测试•长度标志•双绞线的生产商和产品号码以下是一根双绞线上的记号，我们以此为例说明不同记号标志的含义：A V AYA-C SYSTEIMAX 1061C+ 4/24AWG CM VERIFIED UL CAT 5E 31086FEET - 09745.0 METERS，这些记号提供了这条双绞线的以下信息：•A V AYA-C SYSTEMIMAX：指的是该双绞线的生产商。

计算机网络实验指导书湖南工业大学计算机与通信学院网络工程系目录实验一 802.3协议分析和以太网 (3)一、实验目的 (3)二、预备知识 (3)三、实验环境 (4)四、实验步骤 (5)五、实验报告内容 (6)实验二 IP层协议分析 (7)一、实验目的 (7)二、实验环境 (7)三、实验步骤 (7)四、实验报告内容 (8)实验三 TCP协议分析 (9)一、实验目的及任务 (9)二、实验环境 (9)三、实验步骤 (9)四、实验报告内容 (10)实验四 HTTP和DNS分析 (11)一、实验目的及任务 (11)二、实验环境 (11)三、实验步骤 (11)四、实验报告内容 (12)实验一802.3协议分析和以太网一、实验目的1.分析802.3协议2.熟悉以太网帧的格式3.熟悉ARP报文的格式二、预备知识要深入理解网络协议，需要仔细观察协议实体之间交换的报文序列。

为探究协议操作细节，可使协议实体执行某些动作，观察这些动作及其影响。

这些任务可以在仿真环境下或在如因特网这样的真实网络环境中完成。

观察在正在运行协议实体间交换报文的基本工具被称为分组嗅探器（packet sniffer）。

顾名思义，一个分组嗅探器捕获（嗅探）计算机发送和接收的报文。

一般情况下，分组嗅探器将存储和显示出被捕获报文的各协议头部字段内容。

图1为一个分组嗅探器的结构。

图1右边是计算机上正常运行的协议（在这里是因特网协议）和应用程序（如：Web浏览器和ftp客户端）。

分组嗅探器（虚线框中的部分）是附加计算机普通软件上的，主要有两部分组成。

分组捕获库接收计算机发送和接收的每一个链路层帧的拷贝。

高层协议（如：HTTP、FTP、TCP、UDP、DNS、IP等）交换的报文都被封装在链路层帧(Frame)中，并沿着物理介质（如以太网的电缆）传输。

图1假设所使用的物理媒体是以太网，上层协议的报文最终封装在以太网帧中。

分组嗅探器的第二个组成部分是分析器。

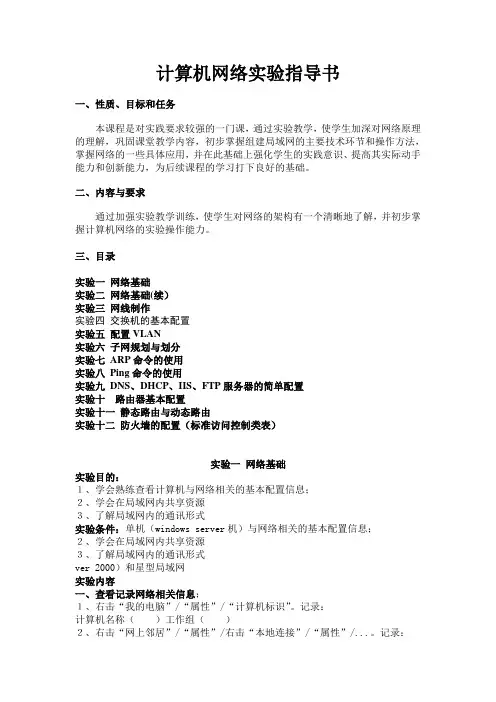

计算机网络实验指导书一、性质、目标和任务本课程是对实践要求较强的一门课，通过实验教学，使学生加深对网络原理的理解，巩固课堂教学内容，初步掌握组建局域网的主要技术环节和操作方法，掌握网络的一些具体应用，并在此基础上强化学生的实践意识、提高其实际动手能力和创新能力，为后续课程的学习打下良好的基础。

二、内容与要求通过加强实验教学训练，使学生对网络的架构有一个清晰地了解，并初步掌握计算机网络的实验操作能力。

三、目录实验一网络基础实验二网络基础(续）实验三网线制作实验四交换机的基本配置实验五配置VLAN实验六子网规划与划分实验七ARP命令的使用实验八Ping命令的使用实验九DNS、DHCP、IIS、FTP服务器的简单配置实验十路由器基本配置实验十一静态路由与动态路由实验十二防火墙的配置（标准访问控制类表）实验一网络基础实验目的：１、学会熟练查看计算机与网络相关的基本配置信息；２、学会在局域网内共享资源３、了解局域网内的通讯形式实验条件：单机（windows server机）与网络相关的基本配置信息；２、学会在局域网内共享资源３、了解局域网内的通讯形式ver 2000）和星型局域网实验内容一、查看记录网络相关信息；１、右击“我的电脑”/“属性”/“计算机标识”。

记录：计算机名称（）工作组（）２、右击“网上邻居”/“属性”/右击“本地连接”/“属性”/...。

记录：网卡型号（）已装协议（）IP地址（）子网掩码（）网关（）DNS（）二、共享资源１、右击“我的电脑”/“管理”/系统工具－“本地用户和组”/用户/双击Guest 帐户，启用之。

２、右击“我的电脑”/“管理”/系统工具－“共享文件夹”/共享，查看已共享情况。

３、右击“我的电脑”/“资源管理器”/右击某一磁盘（或文件夹）/共享设置其详细的共享属性参数（属性参数具体有、等）4、验证共享自我验证及同学间的验证。

右击“我的电脑”/“资源管理器”，在地址栏内输入“\\计算机标识”，回车。

计算机网络实验指导书指导教师：宿红毅北京理工大学计算机科学技术学院计算机网络课程实验安排一、说明计算机网络课程是计算机科学技术本科专业的核心课程之一，课程总学时54，其中课程讲授40学时，课程实践环节14学时。

二、实验项目实验内容包括：1．利用WinSock编程接口实现点对点通信（2学时）2．设计并实现一个简单的Web服务器（6学时）3．设计并实现一个SMTP邮件发送程序（6学时）4．设计并实现一个POP3邮件客户程序（6学时）5．设计并实现一个FTP客户端程序（6学时）6. 设计并实现一个网络下载程序（6学时）7．利用WinPap实现网络数据链路层帧捕获，显示分析帧和上层包结构。

（6学时）实验要求：1．所有设计的程序采用C/C++编写，在Windows或Linux下运行。

2．点对点通信实验和WinPcap抓包程序是必须完成的内容，其它五个题目可以任选一个完成。

3．最终提交软件设计报告、源程序和运行结果界面（截图）。

实验一WinSock点对点通信程序1．实验目的WinSock是Windows操作系统下的Socket编程接口，通过WinSock函数库可以实现基于TCP/IP协议的进程之间通信。

●理解基于WinSock的客户/服务器概念●掌握使用WinSock进行编程的方法●了解常见WinSock开发模式的使用2．实验内容基于WinSock开发一个简单的客户/服务器文本传输程序，客户端能够发送由标准输入得到的文本，服务器能够接收并将其显示在标准输出上。

3．实验环境程序运行环境为以太网，采用TCP/IP协议栈，网络操作系统为Windows。

程序开发环境为Visual C++6.0版本。

4．实验步骤步骤1 需求分析程序功能为：（1）服务器可以接受任何客户的连接（2）服务器在同一时刻只能与一个客户通信，直到该客户退出才可以接收下一个客户（3）客户程序使用命令行参数指定服务器地址（4）客户端输入的文本都发送给服务器（5）客户使用Ctrl+C键停止发送，关闭连接步骤2 服务器程序开发以Visual C++ Console控制台程序的形式编写服务器程序，服务器程序采用循环服务器的模式，不支持多线程操作。

计算机网络技术实验指导书一、实验目的计算机网络技术实验旨在帮助学生深入理解计算机网络的基本原理、协议和技术，培养学生的实践动手能力、问题解决能力和创新思维。

通过实验，学生将能够掌握网络设备的配置与管理、网络拓扑的构建、网络服务的搭建与测试等方面的技能，为今后从事计算机网络相关工作或进一步的学习研究打下坚实的基础。

二、实验环境1、硬件环境计算机：若干台，配置不低于英特尔酷睿 i5 处理器、8GB 内存、500GB 硬盘。

网络设备：交换机、路由器等。

网线、水晶头等连接材料。

2、软件环境操作系统：Windows 10、Windows Server 等。

网络模拟软件：Packet Tracer、GNS3 等。

网络工具软件：Wireshark、Tracert 等。

三、实验要求1、实验前，学生应认真预习实验内容，熟悉相关的理论知识和实验步骤。

2、实验过程中，学生应严格遵守实验室的规章制度，爱护实验设备，按照实验指导书的要求进行操作。

3、学生应独立完成实验任务，遇到问题应积极思考，尝试自行解决，若无法解决，可向教师请教。

4、实验结束后，学生应整理好实验设备，关闭电源，清理实验台，并认真撰写实验报告。

四、实验内容实验一：网络拓扑结构的构建1、了解常见的网络拓扑结构，如总线型、星型、环型、树型和网状型。

2、使用网络模拟软件（如 Packet Tracer）构建一个简单的星型网络拓扑，包括计算机、交换机等设备。

3、为网络中的设备配置 IP 地址、子网掩码等网络参数，使其能够相互通信。

实验二：交换机的基本配置与管理1、认识交换机的外观、端口类型和指示灯含义。

2、通过控制台端口（Console 口）连接交换机，使用命令行界面（CLI）对交换机进行基本配置，如设置交换机名称、管理 IP 地址、VLAN 等。

3、学习使用 Telnet 或 SSH 方式远程管理交换机。

实验三：路由器的基本配置与管理1、了解路由器的工作原理和功能。

计算机网络实验指导书实验一以太网的组建（4学时）实验名称：以太网的组建实验目的：1、了解实验室机房的布局；认识交换机与计算机的连接方法；2、掌握双绞线的制作方法；3、掌握简单的局域网组网方法；4、掌握简单的局域网配置方法；5、掌握简单的网络测试工具的使用方法。

实验步骤：1、观察实验室机房计算机网络的组成步骤1：观察所在机房的计算机网络的组成，并描述计算机网络的组成。

机房网络的组成：。

步骤2：画出机房网络拓扑结构。

采用的拓扑结构是：。

2、制作双绞线步骤 1：利用斜口错剪下所需要的双绞线长度，至少 0.6米，最多不超过 100米。

然后再利用双绞线剥线器将双绞线的外皮除去2－3厘米。

步骤2：进行拨线的操作。

将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方。

上：橙左：绿下：棕右：蓝步骤3：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置。

左一：橙左二：绿左三：蓝左四：棕步骤4：小心的剥开每一对线，线对颜色的顺序是左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕其中1，3负责发送，2，6负责接受交叉线的一端与以上线序一样，另一端需将1，3与2，6两组对调。

步骤 5：将裸露出的双绞线用剪刀或斜口钳剪下只剩约 14mm的长度，之所以留下这个长度是为了符合EIA／TIA的标准。

最后再将双绞线的每一根线依序放入RJ－45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推。

步骤6：确定双绞线的每根线已经正确放置之后，就可以用RJ－45压线钳压接RJ－45接头。

市面上还有一种RJ－45接头的保护套，可以防止接头在拉扯时造成接触不良。

使用这种保护套时，需要在压接RJ－45接头之前就将这种胶套插在双绞线电缆上。

步骤7：重复步骤2到步骤7，再制作另一端的RJ－45接头。

因为工作站与集线器之间是直接对接，所以另一端RJ－45接头的引脚接法完全一样。

路由器配置实验一、实验目的1. 认识路由器的端口、型号2．掌握路由器的路由配置3. 理解网络互联的基本原理二、实验环境与设备本实验在PC 机上利用模拟软件Packet Tracer V6 进行操作。

三、实验内容1. 路由器接口的配置2. 静态路由配置3. 默认路由配置4. 动态路由配置本次实验的主要任务是了解路由器的基本设置，和网络之间的连接关系。

通过这次的实验很好的掌握了各个网段之间的，各个路由器下的pc 的连接情况。

通过对静态，默认，动态路由配置，使得各个路由器下的PC 相互通信。

四、实验步骤1. 路由器接口的配置创建如图所示的拓扑结构图。

（1）为主机PC0，PC1，PC2 配置IP 地址、子网掩码和默认网关。

网络设备接口IP 地址子网掩码默认网关（2）为路由器的各个接口分配IP 地址和子网掩码，交换机不用配置。

（4）如配置Router0（5）查看路由器的路由表使用命令：show ip route 显示路由表中的路由信息。

保存此时路由器显示的路由信息，以便与后面的实验结果进行比较。

（C 表示直连路由）Router0 的路由表：Router1 的路由表：Router2 的路由表：（6）测试主机之间的连通性PC0 与PC2 的连通性：PC1 与PC2 的连通性：原因：因为不在同一个网段。

2. 配置静态路由（1）在Router0 中添加一条到网络192.168.3.0 的静态路由，命令如下：Router(config)#ip route 192.168.3.0 255.255.255.0 172.16.1.1（2）再去查看 Router0 路由表，与步骤（2）中的路由表进行对比，观察路由表的变化情况。

（3）在Router2 中添加一条到网络192.168.1.0 的路由后，路由表如下：Router(config)#ip route 192.168.1.0 255.255.255.0 172.16.1.2（4）测试PC0 与PC2 的连通性 PC0 与 PC2 的连通性如下图：（5）在Router1 和Router2 中各添加一条静态路由，以实现PC1 与PC2 的互通。
