隐框玻璃幕墙施工方案

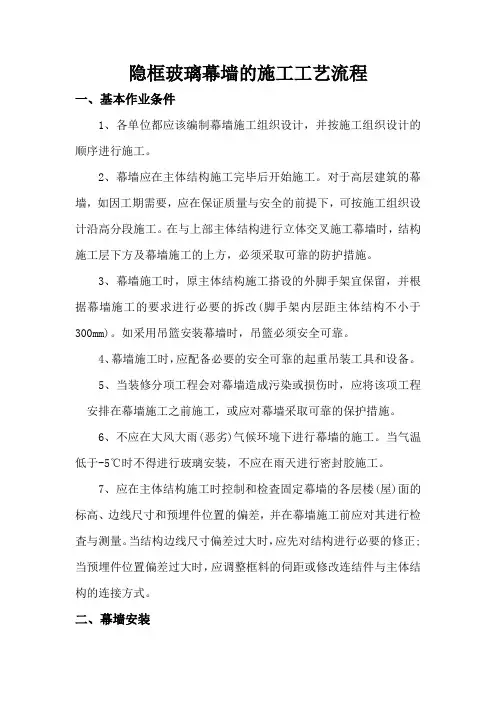

隐框玻璃幕墙的施工工艺流程

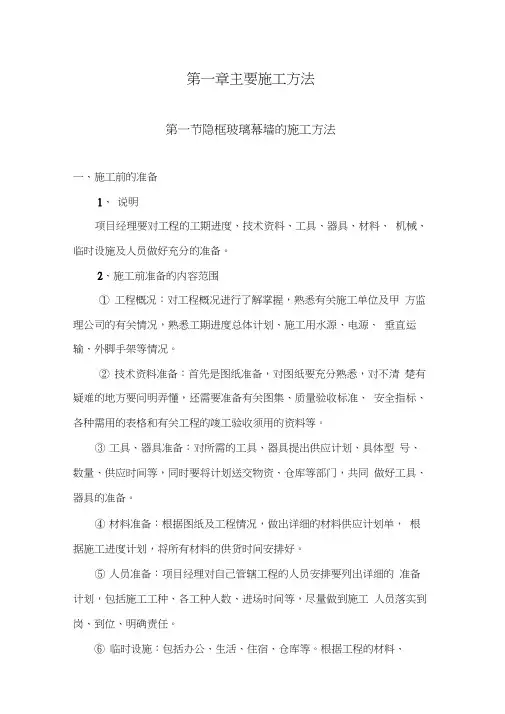

一、基本作业条件

1、各单位都应该编制幕墙施工组织设计，并按施工组织设计的顺序进行施工。

2、幕墙应在主体结构施工完毕后开始施工。对于高层建筑的幕墙，如因工期需要，应在保证质量与安全的前提下，可按施工组织设计沿高分段施工。在与上部主体结构进行立体交叉施工幕墙时，结构施工层下方及幕墙施工的上方，必须采取可靠的防护措施。

3、幕墙施工时，原主体结构施工搭设的外脚手架宜保留，并根据幕墙施工的要求进行必要的拆改(脚手架内层距主体结构不小于300mm)。如采用吊篮安装幕墙时，吊篮必须安全可靠。

4、幕墙施工时，应配备必要的安全可靠的起重吊装工具和设备。

5、当装修分项工程会对幕墙造成污染或损伤时，应将该项工程安排在幕墙施工之前施工，或应对幕墙采取可靠的保护措施。

6、不应在大风大雨(恶劣)气候环境下进行幕墙的施工。当气温低于-5℃时不得进行玻璃安装，不应在雨天进行密封胶施工。

7、应在主体结构施工时控制和检査固定幕墙的各层楼(屋)面的标高、边线尺寸和预埋件位置的偏差，并在幕墙施工前应对其进行检査与测量。当结构边线尺寸偏差过大时，应先对结构进行必要的修正;当预埋件位置偏差过大时，应调整框料的伺距或修改连结件与主体结构的连接方式。

二、幕墙安装

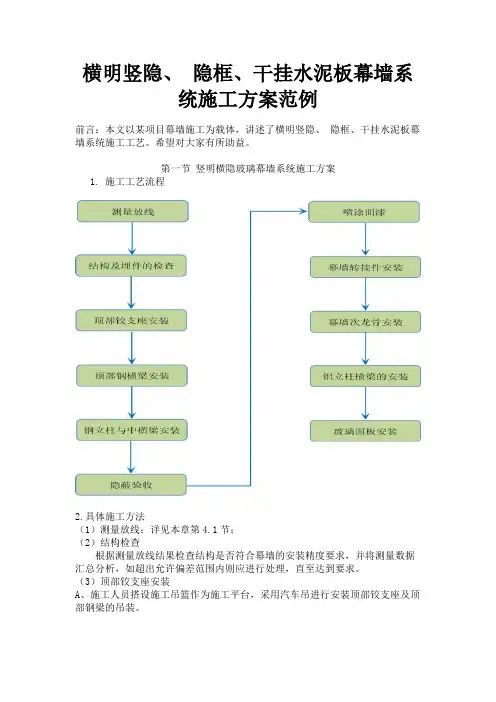

1、隐框玻璃幕墙安装施工工艺流程:测量放线→安装L型转接件→安装铝立柱→安装铝横梁→安装避雷、防火→玻镁板安装→安装玻璃→安装横(竖)向扣盖→注胶及外立面清洗

（1）测量放线:依据结构复査时的放线标记，及预埋件的十字中心线，确定安装基准线，包括龙骨排布基准及各部分幕墙的水平标高线，为各个不同部位的幕墙确定三个方向的基准。

隐框玻璃幕墙施工方案

隐玻璃幕墙施工

目录

第一章、工程概况2第二章、编制依据2一、编制依据2二、采用的国家规范、标准2第三章、幕墙施工工艺3一、施工准备3二、作业条件3三、机具设备3四、材料要求3五、玻璃幕墙工艺流程6六、施工注意事项12七、质量标准13第四章、劳动力配备计划及主要施工机械计划17一、项目管理主要技术和管理人员配备17二、主要劳动力计划18三、机械设备选择和布置18第五章、确保工程质量的技术组织措施19一、质量目标19二、质量保证体系19三、质量保证措施20四、工程质量管理制度21第六章、确保工程安全施工的技术组织措施41一、安全生产目标41二、安全生产保证体系41三、确保安全生产措施41

四、施工现场安全生产规章制度44

-1-

五、施工现场安全奖惩制度45

第七章、保证工程文明施工的组织措施47一、文明施工目标47二、文明施工管理措施47

第一章项目概述

本工程为太原×××有限公司办公楼玻璃幕墙工程，建设地点位于太原市×××路

××号。高度为20.8m，防火等级二级，抗震设防烈度为8°，局部幕墙装修。

第二章准备依据

一、编制依据

1.施工图提供的相关装修文字说明；

2、国家现行施工及验收规范、技术标准、工程质量评定标准及操作规程；

3、建设部颁布的《建设工程施工现场管理规定》。二、采用的国家规范、标准

《玻璃幕墙工程技术规范》jgj102-2022《建筑装饰装修施工及验收规范》GB50210-2001《玻璃幕墙工程验收规范》JGJ/t139-2001

《建筑幕墙气密、水密、抗风压性能检测方法》gb/t15227-2021《建筑幕墙平面内变

全隐框玻璃幕墙施工方案

一、引言

全隐框玻璃幕墙是一种现代化建筑幕墙形式，它采用无框架的设计，使建筑外表面完全呈现出玻璃的效果，营造出透明、通透的视觉效果，极大地增强了建筑的美观性和现代感。本文将介绍全隐框玻璃幕墙的施工方案。

二、材料准备

在施工全隐框玻璃幕墙时，需要准备以下材料：

•玻璃幕墙板材：选择具有优良抗风压性能、透光性好的TGI玻璃。

•玻璃胶：选择粘接强度高、抗老化性能好的结构玻璃胶。

•铝合金型材：选择抗风压性好、耐腐蚀性能好的铝合金型材。

•不锈钢螺丝: 选择抗腐蚀、强度高的不锈钢螺丝。

•施工工具：包括电动工具、手动工具等。

三、施工步骤

步骤一：制定施工计划

在施工全隐框玻璃幕墙前，需要制定详细的施工计划，包括施工人员的分工、材料的采购、各项工作的时间节点等。

步骤二：安装铝合金框架

首先需要根据设计图纸，在建筑物的墙面上安装铝合金型材。按照固定间距，以及精确的尺寸要求进行安装。

步骤三：制作玻璃板

根据建筑设计的需求，对TGI玻璃进行切割和加工，制作成符合幕墙的尺寸和形状的玻璃板。

步骤四：粘贴玻璃板

将制作好的玻璃板放置在铝合金框架上，使用结构玻璃胶将玻璃板粘贴在框架上。注意要保证玻璃板与框架的贴合度和水平度。

步骤五：密封处理

在完成玻璃板的粘贴后，需要对接缝进行密封处理。使用结构玻璃胶填充接缝，确保接缝的完全密封，以提高幕墙的密封性能。

步骤六：验收和清理

在施工完成后，进行验收工作。对幕墙进行外观检查和功能性测试，确保幕墙

的质量和性能符合设计要求。同时进行施工现场的清理工作，确保施工现场的整洁和安全。

全隐框玻璃幕墙施工方案

1. 引言

全隐框玻璃幕墙作为现代建筑中常见的外墙材料，具有透明度高、自重轻、造型灵活等优点，在建筑外观设计中起到了重要的作用。本文将介绍全隐框玻璃幕墙施工方案，包括施工准备、施工工艺、质量控制等方面的内容。

2. 施工准备

在施工过程中，需要做好以下准备工作：

2.1 材料准备

全隐框玻璃幕墙施工所需要的主要材料包括玻璃板、铝合金型材、密封胶等。在施工前，需要提前采购并检查这些材料的质量和数量。

2.2 设备准备

施工所需的设备包括塔吊、脚手架、电动吊篮等。在施工前，需要对这些设备进行检修和调试，确保其正常运行。

2.3 人员准备

施工所需的人员包括施工队长、操作工、质检人员等。在施工前，需要组织好人员，并对他们进行必要的培训和安全教育。

3. 施工工艺

全隐框玻璃幕墙的施工主要包括以下几个步骤：

3.1 围护结构搭设

在施工现场搭设好围护结构，包括脚手架和临时支撑等，确保安全施工。

3.2 型材安装

首先安装铝合金型材，按照设计要求进行定位和固定。在安装过程中，要注意与主体结构的连接，确保稳固可靠。

3.3 玻璃安装

将预先加工好的玻璃板插入到型材中，采用适当的胶条和密封胶进行固定和密封。在安装过程中，要注意保护玻璃板的表面，避免划伤或者破损。

3.4 密封胶施工

在玻璃幕墙的接缝处施工密封胶，确保玻璃与铝合金型材之间的接缝密封，防止水和空气渗透。

3.5 检验与验收

在施工完成后，要对玻璃幕墙进行检验，并进行验收。主要包括外观质量、密封性能以及结构稳定性等方面的检测。

4. 质量控制

为了确保全隐框玻璃幕墙的施工质量，需要进行严格的质量控制。主要包括以下几个方面：

隐框玻璃幕墙施工方案

隐框玻璃幕墙是一种现代化外墙装饰材料，具有透明、明亮、美观、节能等优点，被广泛应用于商业、办公和住宅建筑的外墙装饰。下面是一种隐框玻璃幕墙施工方案，用于参考和了解。

一、材料准备

1. 隐框玻璃幕墙系统所需材料包括金属铝合金型材、玻璃板、密封胶、紧固件等。

2. 型材应符合国家标准，质量可靠，表面要求光滑平整。

二、施工步骤

1. 确定施工图纸和设计要求，根据要求制定施工计划。

2. 进行基础构造和支座的安装，确保幕墙的稳固性和承重能力。

3. 安装金属铝合金型材，按照设计要求和尺寸进行切割和组装。采用专业工具和设备确保安装精度。

4. 玻璃板的安装，根据设计要求选择合适的玻璃板，保证质量和透明度。采用专业工具和设备进行精确的测量和切割，保证玻璃板的尺寸和安装质量。

5. 进行密封胶的施工，根据设计要求和规范选择合适的密封胶材料。采用专业工具和设备，确保密封胶的均匀施工和质量。

6. 进行紧固件的安装，确保幕墙的稳固性和抗风能力。选择合适的紧固件材料，并采用专业工具和设备进行安装。

7. 进行检查和测试，确保幕墙的质量和性能。对幕墙进行综合检测，包括尺寸、质量、漏水等方面。

三、注意事项

1. 隐框玻璃幕墙施工需要具备一定的专业知识和技能，施工人

员应经过专业培训并持有相关证书。

2. 在施工前要进行详细的现场勘察和测量，确保施工的准确性和可行性。

3. 施工过程中要严格按照设计要求和规范进行操作，确保施工质量和安全性。

4. 在施工过程中要注意安全，采取必要的安全防护措施，确保施工人员的安全。

隐框玻璃幕墙施工方案

************办公楼玻璃幕墙施工方案编制单位：编制时间：年月日目录一、工程概况二、编制依据三、施工工艺流程四、施工工艺及施工要点五、质量控制六、安全措施七、保养和维护隐框玻璃幕墙施工方案隐框玻璃幕墙的安装施工是一项多工种联合施工，不仅工序复杂，操作也要求十分精细。

同时它又与其他分项工程的施工进度计划有密切的关系。

为了使玻璃幕墙的施工安装顺利进行，现根据工程实际情况，编制好该分项工程施工方案。

一、工程概况施工单位：建设单位：*****设计单位：*******监理单位：**********工程名称：*********工程地点：**********8建筑结构类型∕层数：框架结构∕四层工程内容：隐框玻璃幕墙幕墙类型：构件式幕墙（最大分格尺寸为：1500*1650）幕墙安装高度：14.1m该分项工程合理使用年限为25年，抗震烈度为7度。

建筑结构安全等级为二级。

玻璃幕墙立柱选用140*65*2.5系列隐框幕墙型材，材质为6063-T6;横料选用65*60*2.5系列隐框幕墙型材，材质为6063-T5。

玻璃选用6+12A+6mm钢化中空玻璃。

本工程设置后置预埋件作为连接支座，采用M12*160化学螺栓锚固。

钢材、零件全部采用符合国家要求的Q235B镀锌钢材。

二、编制依据德阳市祥泰机电设备有限公司办公楼玻璃幕墙设计图纸《玻璃幕墙工程技术规范》JGJ102-至少清洗一次。

（2）清洗幕墙外墙面的机械设备（如清洁机或吊篮），应有安全保护装置，不能擦伤幕墙墙面。

（3）不得在4级以上风力和大雨天进行维护保养工作。

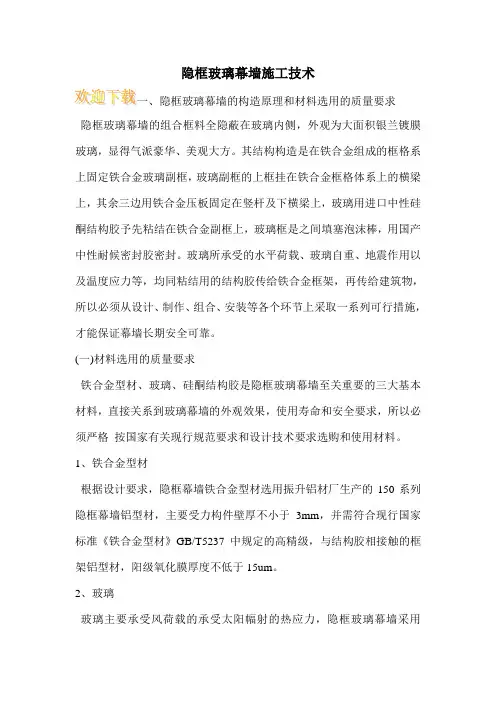

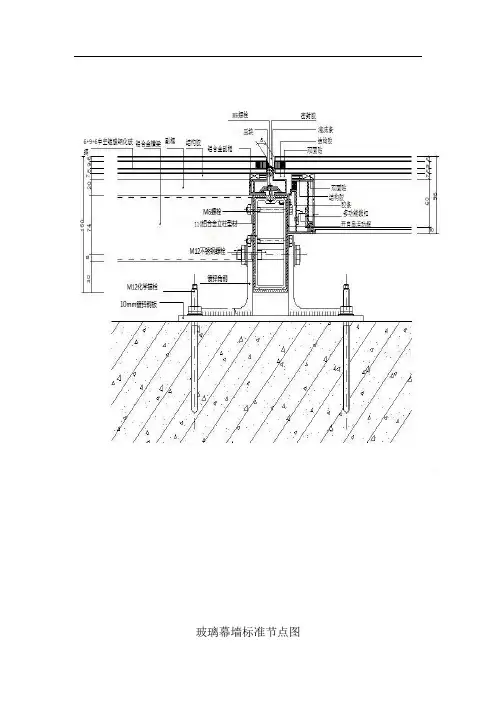

一、隐框玻璃幕墙的构造原理和材料选用的质量要求 隐框玻璃幕墙的组合框料全隐蔽在玻璃内侧，外观为大面积中空钢化镀膜玻璃，显得气派豪华、美观大方。其结构构造是在铁合金组成的框格系上固定铁合金玻璃副框，玻璃副框的上框挂在铁合金框格体系上的横梁上，其余三边用铁合金压板固定在竖杆及下横梁上，玻璃用进口中性硅酮结构胶予先粘结在铁合金副框上，玻璃框是之间填塞泡沫棒，用国产中性耐候密封胶密封。玻璃所承受的水平荷载、玻璃自重、地震作用以及温度应力等，均同粘结用的结构胶传给铁合金框架，再传给建筑物，所以必须从设计、制作、组合、安装等各个环节上采取一系列可行措施，才能保证幕墙长期安全可靠。(一)材料选用的质量要求铁合金型材、玻璃、硅酮结构胶是隐框玻璃幕墙至关重要的三大基本材料，直接关系到玻璃幕墙的外观效果，使用寿命和安全要求，所以必须严格按国家有关现行规范要求和设计技术要求选购和使用材料。1、铁合金型材根据设计要求，隐框幕墙铝合金型材选用150系列隐框幕墙铝型材，主要受力构件壁厚不小于3mm，并需符合现行国家标准《铝合金型材》GB/T5237中规定的高精级，与结构胶相接触的框架铝型材，铝型材表面涂装保护为：门窗型材为色AA15级阴极氧化膜，幕墙型材为色AA20级阴极氧化膜，铝型材外露面为：电泳。2、玻璃玻璃主要承受风荷载的承受太阳幅射的热应力，隐框玻璃幕墙采用6+9A+6中空钢化镀膜玻璃，其产品质量应符合GB11614《浮法玻璃》，GB9963《钢化玻璃》的规定，镀膜层应牢固均匀，化学稳定性好，厂家必须出具十年镀膜层不被粘掉的保证书，玻璃边缘须作磨边处理。3、硅酮结构胶和耐候胶胶的选取和使用极为重要，应具有优越的耐候性，粘结性和抗紫外线能力，特别是胶的活动性能，必须长期持久地承受活动的张力，压力和强烈的循环应力。结构胶必须选用国家已认定并已抽检合格的产品，并需将铝材、玻璃、垫料和接口设计送给国家认可的检测单位作相容试验和粘结性能试验，并提交试验报告证书和产品质量保证书。本工程所用结构胶为美国道康宁生产的硅酮结构胶，耐候胶为广东白支牌中性酮耐候密封胶。4、专用泡沫胶条、泡沫棒铁合金隐框玻璃幕墙专用双面泡沫胶条、泡沫棒，应随做相容性试验，认定合格后方可使用，泡沫棒直径要比缝隙宽度大于20%左右(约18~20mm)。5、幕墙金属附件与铝合金构件接触的固件为不锈钢件(角钢与立杆的坚固件为M12*100穿墙螺栓，压板螺钉
