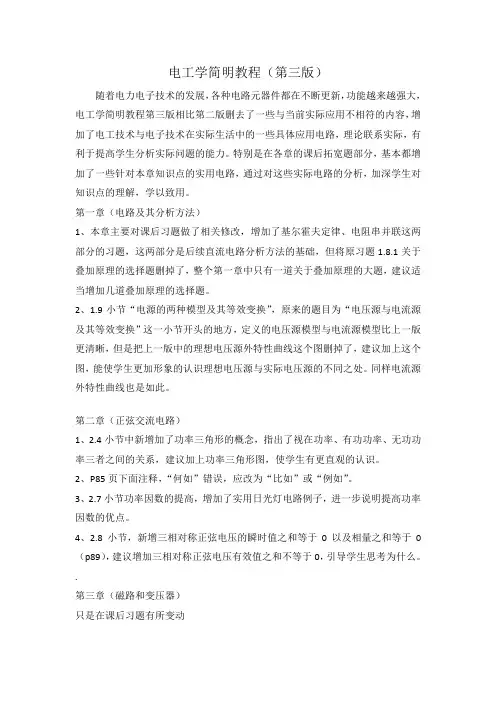

电工学简明教程(第三版)随着电力电子技术的发展,各种电路元器件都在不断更新,功能越来越强大,电工学简明教程第三版相比第二版删去了一些与当前实际应用不相符的内容,增加了电工技术与电子技术在实际生活中的一些具体应用电路,理论联系实际,有利于提高学生分析实际问题的能力。
特别是在各章的课后拓宽题部分,基本都增加了一些针对本章知识点的实用电路,通过对这些实际电路的分析,加深学生对知识点的理解,学以致用。
第一章(电路及其分析方法)1、本章主要对课后习题做了相关修改,增加了基尔霍夫定律、电阻串并联这两部分的习题,这两部分是后续直流电路分析方法的基础,但将原习题1.8.1关于叠加原理的选择题删掉了,整个第一章中只有一道关于叠加原理的大题,建议适当增加几道叠加原理的选择题。
2、1.9小节“电源的两种模型及其等效变换”,原来的题目为“电压源与电流源及其等效变换”这一小节开头的地方,定义的电压源模型与电流源模型比上一版更清晰,但是把上一版中的理想电压源外特性曲线这个图删掉了,建议加上这个图,能使学生更加形象的认识理想电压源与实际电压源的不同之处。
同样电流源外特性曲线也是如此。
第二章(正弦交流电路)1、2.4小节中新增加了功率三角形的概念,指出了视在功率、有功功率、无功功率三者之间的关系,建议加上功率三角形图,使学生有更直观的认识。
2、P85页下面注释,“何如”错误,应改为“比如”或“例如”。
3、2.7小节功率因数的提高,增加了实用日光灯电路例子,进一步说明提高功率因数的优点。
4、2.8小节,新增三相对称正弦电压的瞬时值之和等于0以及相量之和等于0(p89),建议增加三相对称正弦电压有效值之和不等于0,引导学生思考为什么。
.第三章(磁路和变压器)只是在课后习题有所变动第四章(电动机)1、4.5小节给出电机能否直接启动的经验公式,而不是泛泛的给一句二三十千瓦以下可直接启动,在降压启动中删除了应用不多的自耦降压起动,添加了应用日益广泛的软起动法,建议可添加介绍一些如ABB、西门子软起动器的具体产品介绍。

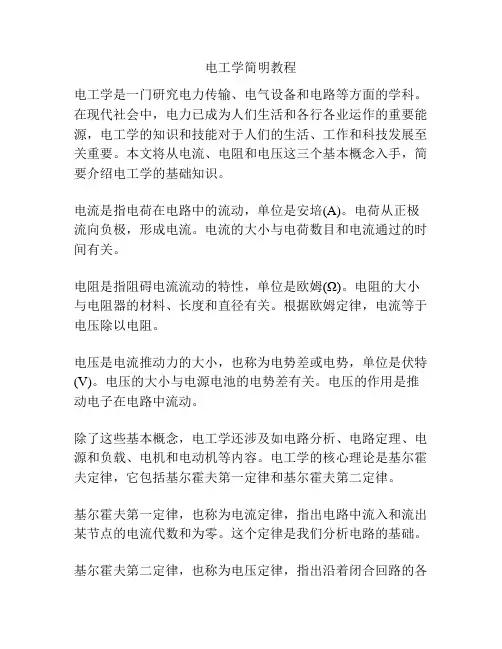

电工学简明教程电工学是一门研究电力传输、电气设备和电路等方面的学科。
在现代社会中,电力已成为人们生活和各行各业运作的重要能源,电工学的知识和技能对于人们的生活、工作和科技发展至关重要。
本文将从电流、电阻和电压这三个基本概念入手,简要介绍电工学的基础知识。
电流是指电荷在电路中的流动,单位是安培(A)。
电荷从正极流向负极,形成电流。
电流的大小与电荷数目和电流通过的时间有关。
电阻是指阻碍电流流动的特性,单位是欧姆(Ω)。
电阻的大小与电阻器的材料、长度和直径有关。
根据欧姆定律,电流等于电压除以电阻。
电压是电流推动力的大小,也称为电势差或电势,单位是伏特(V)。
电压的大小与电源电池的电势差有关。
电压的作用是推动电子在电路中流动。
除了这些基本概念,电工学还涉及如电路分析、电路定理、电源和负载、电机和电动机等内容。
电工学的核心理论是基尔霍夫定律,它包括基尔霍夫第一定律和基尔霍夫第二定律。
基尔霍夫第一定律,也称为电流定律,指出电路中流入和流出某节点的电流代数和为零。
这个定律是我们分析电路的基础。
基尔霍夫第二定律,也称为电压定律,指出沿着闭合回路的各个电压代数和为零。
基尔霍夫第二定律可以帮助我们求解未知电压和电流。
电工学还有一些定理和法则,如欧姆定律、功率定律、系统可靠性等。
这些定理和法则为电工学的实际应用提供了依据。
电工学的应用非常广泛,包括电路设计、电气系统运行、电力传输、电机驱动、电力设备检修等。
电工学在各个行业都起到了重要的作用,如电力、电信、建筑、航空航天、冶金等。
综上所述,电工学是一门关于电流、电阻和电压等基本概念的学科。
它研究电力传输、电气设备和电路等方面的知识和技能,对于人们的生活、工作和科技发展至关重要。
电工学的应用广泛,涉及各个行业,为现代社会的发展做出了巨大贡献。

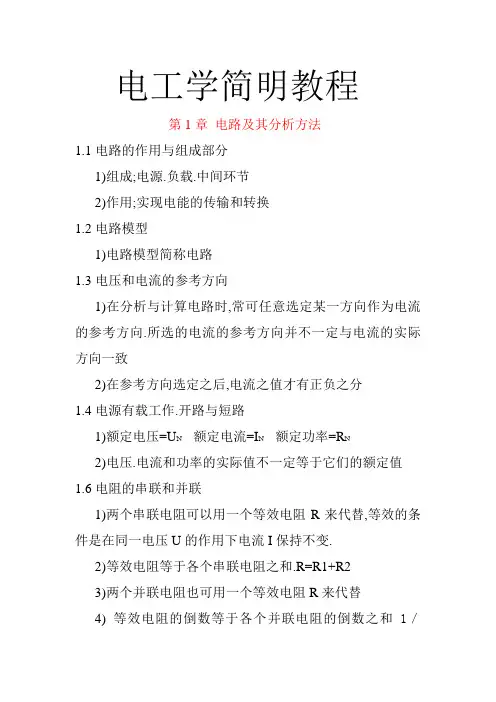

电工学简明教程第1章电路及其分析方法1.1电路的作用与组成部分1)组成;电源.负载.中间环节2)作用;实现电能的传输和转换1.2电路模型1)电路模型简称电路1.3电压和电流的参考方向1)在分析与计算电路时,常可任意选定某一方向作为电流的参考方向.所选的电流的参考方向并不一定与电流的实际方向一致2)在参考方向选定之后,电流之值才有正负之分1.4电源有载工作.开路与短路1)额定电压=U N 额定电流=I N 额定功率=R N2)电压.电流和功率的实际值不一定等于它们的额定值1.6电阻的串联和并联1)两个串联电阻可以用一个等效电阻R来代替,等效的条件是在同一电压U的作用下电流I保持不变.2)等效电阻等于各个串联电阻之和.R=R1+R23)两个并联电阻也可用一个等效电阻R来代替4) 等效电阻的倒数等于各个并联电阻的倒数之和1/R=1/R1+1/R2第2章正弦交流电路2.1正弦电压与电流1)正弦量变化一次所需的时间(秒)称为周期T.每秒内变化的次数称为频率F,它的单位是赫[兹](HZ)2)正弦量在任一瞬间的值称为瞬时值;用小写字母来表示,如i,u及e分别表示电流,电压及电动势的瞬时值.瞬时值中最大的值称为幅值或最大值,用带下标m的大写字母来表示,如Im,Um及Em分别表示电流,电压及电动势的幅值.3)正弦电流,电压和电动势的大小往往不是用它们的幅值,是常用有效值(均方根值)来计量.4)t=0时的相位角称为初相位角或初相位5)两个同频率正弦量的相位角之差或初相位角之差,称为相位角差或相位差,用φ表示6)在电阻元件的交流电路中,电流和电压是同相的(相位差φ=0)7)在电感元件电路中,在相位上电流比电压滞后90°(相位差φ=+90°)8)在电容元件电路中,在相位上电流比电压超前90°(φ=-90°)9)在电阻元件电路中,电压的幅值(或有效值)与电流的幅值(或有效值)之比值,就是电阻R10)在电感元件电路中,电压的幅值(或有效值)与电流的幅值(或有效值)之比值为ωL它的单位为欧[姆]11)在电感元件电路中,电压的幅值(或有效值)与电流的幅值(或有效值)之比值为1/ωC它的单位为欧[姆]12)阻抗的实部为“阻”,虚部为“抗”13)对电感性电路(XL>XC),φ为正;对电容性电路(XL<XC),φ为负14)在交流电路中,平均功率一般不等于电压与电流的有效值的乘积,如将两者的有效值相乘,则得出所谓视在功率S,即S=UI=∣Z∣I²。
-习題解答A选择题.1.1有一准确度为1.0级的电压表,其最大量程为50 V,如用来8测量实疼值为25 V的电压时,则相对测量误差为()。
(1) 士0. 5⑵士2% (3) 士0. 5%【解1⑵8.1.2有一电流表,其最大量程为30 A。
今用来测量20 A的电流时,相对衡量误差为±1. 5%,则该电流表的准确度为()。
(1)1 级(2) 0.01 级(3) 0.1 级【解】⑴8.1.3有一准确度为2. 5级的电压表,其最大量程为100 V,则其最大基本误差为()。
(1) ±2. 5 V (2) ±2. 5 (3) ±2. 5%【解】⑴8.1.4使用电压表或电流表时,要正确选择量程,应使被测值()。
小于满标的-"半左右⑵超过满标值的一半以上(3)不超过满标值即可r【解】⑵8-2.1交流电压表的读数是交流电压的()。
(1)平均值(2)有效值(3)最大值【解】(2)*• 2-2测量交流电压时,应用()。
、_ (1)磁电式仪表或电磁式仪表8.在多量程的电压表中,量程愈大,则其倍压器麵值()oo(2) 电磁式仪表或电动式仪表 (3) 电动式仪表或磁电式仪表L 董程的电流表中’量程愈大,则其分流器的阻值((1)愈大(2)愈小【解】⑵8.4.1(1)愈大(2)愈小(3)不变 【解】⑴8.6.1 在三相三线制电路中,通常采用()来测量三相功率。
(1)两功率表法(2)三功率表法(3)一功率表法【解】⑴基本题8.1. 5电源电压的实际值为220 V,今用准确度为1. 5级、满标值为250 V 和准确度为1.0级、满标值为500 V 的两个电压表去测量,试问哪个读数比较 准确?【解】用1.5级、250 V 电压表测量: 最大基本误差 AUm- 士1. 5% X250 75 V相对测量误差r=^^X100% = 士 1.7%用1.0级、500 V 电压表测量: 最大基本误差 AU m = 士 1.0%X500 V= 士5 V 相对测量误差r=_|xi00% = ±2.27%显然,前者较为准确。
电工学简明教程_第三版_课后答案电工学简明教程(第三版)课后答案在学习电工学的过程中,课后习题的答案往往是我们检验自己知识掌握程度、巩固所学内容的重要参考。
下面,我将为大家详细呈现《电工学简明教程(第三版)》的课后答案,并对一些重点和难点问题进行解释和说明。
首先,让我们来看看电路部分的习题。
在第一章中,关于电路基本概念和定律的题目,答案的重点在于对电流、电压、电阻等基本物理量的理解和运用。
例如,在计算电路中的电流和电压时,我们需要熟练运用欧姆定律,即 I = U / R 。
通过课后习题的练习,我们可以更好地掌握如何根据给定的电路参数求出未知量。
在第二章,我们学习了电路的分析方法。
对于复杂电路的分析,节点电压法和回路电流法是常用的工具。
在习题答案中,我们会看到如何正确地选择节点和回路,列出相应的方程,并求解出各支路的电流和电压。
这需要我们对电路的结构有清晰的认识,并且能够熟练运用数学方法进行求解。
接下来是第三章的暂态电路分析。
这部分的课后习题主要涉及到一阶电路的零输入响应、零状态响应和全响应。
答案中会详细展示如何利用初始值和时间常数来计算电路在不同时刻的电压和电流。
理解暂态过程的特点和规律对于解决这部分的习题至关重要。
在电机和变压器部分,第四章的习题答案围绕着直流电机和交流电机的工作原理、结构特点和性能参数展开。
我们需要了解电机的电磁关系、转矩方程和调速方法等内容。
例如,在计算电机的转速、转矩和功率时,要准确运用相应的公式。
第五章的变压器部分,课后答案重点解释了变压器的工作原理、变比关系和等效电路。
通过习题的练习,我们可以掌握如何计算变压器的电压、电流和功率变换,以及如何分析变压器的运行特性。
在电气控制部分,第六章的习题答案涵盖了各种电气控制电路的设计和分析。
我们需要学会读懂电路图,理解各种电器元件的作用和工作原理,例如接触器、继电器等。
同时,能够根据控制要求设计出合理的电气控制电路。
第七章的电工测量部分,课后答案主要涉及到各种电工测量仪器的使用和测量误差的分析。
