用于红外成像系统的自动增益控制方法研究
- 格式:pdf
- 大小:648.28 KB
- 文档页数:4

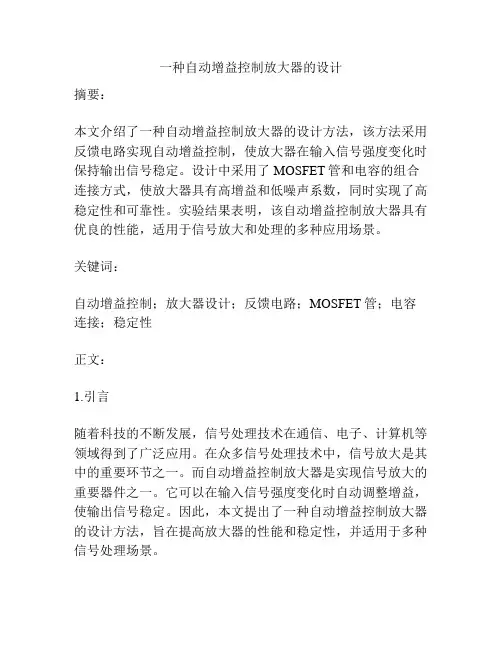

一种自动增益控制放大器的设计摘要:本文介绍了一种自动增益控制放大器的设计方法,该方法采用反馈电路实现自动增益控制,使放大器在输入信号强度变化时保持输出信号稳定。
设计中采用了MOSFET管和电容的组合连接方式,使放大器具有高增益和低噪声系数,同时实现了高稳定性和可靠性。
实验结果表明,该自动增益控制放大器具有优良的性能,适用于信号放大和处理的多种应用场景。
关键词:自动增益控制;放大器设计;反馈电路;MOSFET管;电容连接;稳定性正文:1.引言随着科技的不断发展,信号处理技术在通信、电子、计算机等领域得到了广泛应用。
在众多信号处理技术中,信号放大是其中的重要环节之一。
而自动增益控制放大器是实现信号放大的重要器件之一。
它可以在输入信号强度变化时自动调整增益,使输出信号稳定。
因此,本文提出了一种自动增益控制放大器的设计方法,旨在提高放大器的性能和稳定性,并适用于多种信号处理场景。
2.设计原理自动增益控制放大器的设计原理是基于反馈电路实现自动调节增益。
如图1所示,当输入信号Uin经过放大器后,产生的输出信号Uout被反馈到放大器的控制端A处,与输入信号进行比较,产生一个误差电压Ue。
该误差电压被输入到一个控制器中进行处理,控制器通过调节放大器的增益,使误差电压接近于0,从而实现自动增益控制。
图1 自动增益控制放大器原理图在设计中,我们采用了MOSFET管和电容的组合连接方式,如图2所示。
MOSFET管可以提供高增益和低噪声系数,电容与MOSFET管的组合连接方式可以提供稳定性。
此外,在设计中还考虑了放大器的输出阻抗和带宽等因素,使放大器的性能更加优良。
图2 自动增益控制放大器组合连接示意图3.实验方法为验证设计的可行性和有效性,我们进行了一系列实验。
实验中,我们利用模拟电路软件对自动增益控制放大器进行模拟分析,并对其输出信号进行测量分析。
实验结果表明,该放大器具有优良的性能和稳定性。
4.实验结果与分析实验结果显示,该自动增益控制放大器在不同频率和输入信号强度下均能达到稳定的输出信号。

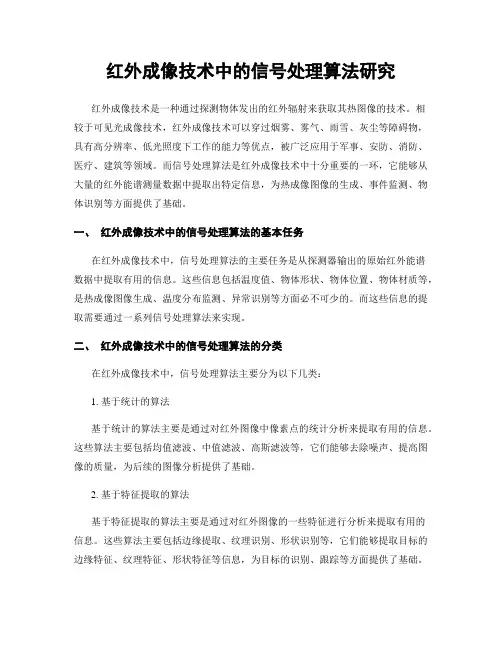

红外成像技术中的信号处理算法研究红外成像技术是一种通过探测物体发出的红外辐射来获取其热图像的技术。
相较于可见光成像技术,红外成像技术可以穿过烟雾、雾气、雨雪、灰尘等障碍物,具有高分辨率、低光照度下工作的能力等优点,被广泛应用于军事、安防、消防、医疗、建筑等领域。
而信号处理算法是红外成像技术中十分重要的一环,它能够从大量的红外能谱测量数据中提取出特定信息,为热成像图像的生成、事件监测、物体识别等方面提供了基础。
一、红外成像技术中的信号处理算法的基本任务在红外成像技术中,信号处理算法的主要任务是从探测器输出的原始红外能谱数据中提取有用的信息。
这些信息包括温度值、物体形状、物体位置、物体材质等,是热成像图像生成、温度分布监测、异常识别等方面必不可少的。
而这些信息的提取需要通过一系列信号处理算法来实现。
二、红外成像技术中的信号处理算法的分类在红外成像技术中,信号处理算法主要分为以下几类:1. 基于统计的算法基于统计的算法主要是通过对红外图像中像素点的统计分析来提取有用的信息。
这些算法主要包括均值滤波、中值滤波、高斯滤波等,它们能够去除噪声、提高图像的质量,为后续的图像分析提供了基础。
2. 基于特征提取的算法基于特征提取的算法主要是通过对红外图像的一些特征进行分析来提取有用的信息。
这些算法主要包括边缘提取、纹理识别、形状识别等,它们能够提取目标的边缘特征、纹理特征、形状特征等信息,为目标的识别、跟踪等方面提供了基础。
3. 基于机器学习的算法基于机器学习的算法主要是通过对大量数据样本的学习来实现数据的分类、识别等任务。
这些算法主要包括支持向量机、决策树、神经网络等,它们能够对数据进行分类、识别等处理,为医学诊断、军事监测等方面提供了基础。
三、红外成像技术中的信号处理算法研究的应用在红外成像技术中,信号处理算法的应用非常广泛。
它们能够对大量的数据进行处理,为热成像图像的生成、目标跟踪、异常检测等方面提供了基础。

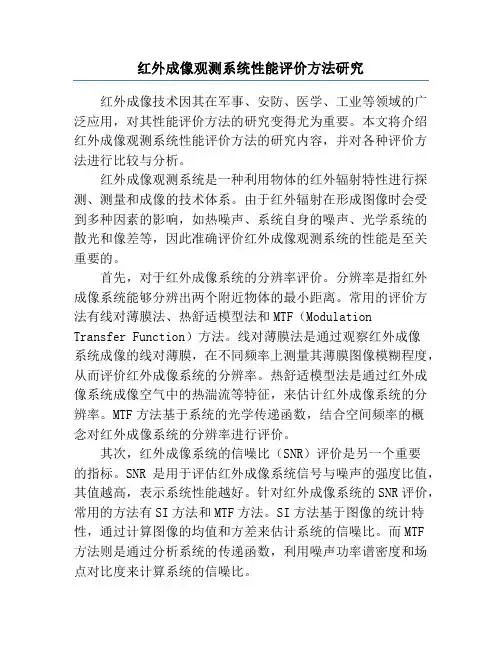

红外成像观测系统性能评价方法研究红外成像技术因其在军事、安防、医学、工业等领域的广泛应用,对其性能评价方法的研究变得尤为重要。
本文将介绍红外成像观测系统性能评价方法的研究内容,并对各种评价方法进行比较与分析。
红外成像观测系统是一种利用物体的红外辐射特性进行探测、测量和成像的技术体系。
由于红外辐射在形成图像时会受到多种因素的影响,如热噪声、系统自身的噪声、光学系统的散光和像差等,因此准确评价红外成像观测系统的性能是至关重要的。
首先,对于红外成像系统的分辨率评价。
分辨率是指红外成像系统能够分辨出两个附近物体的最小距离。
常用的评价方法有线对薄膜法、热舒适模型法和MTF(ModulationTransfer Function)方法。
线对薄膜法是通过观察红外成像系统成像的线对薄膜,在不同频率上测量其薄膜图像模糊程度,从而评价红外成像系统的分辨率。
热舒适模型法是通过红外成像系统成像空气中的热湍流等特征,来估计红外成像系统的分辨率。
MTF方法基于系统的光学传递函数,结合空间频率的概念对红外成像系统的分辨率进行评价。
其次,红外成像系统的信噪比(SNR)评价是另一个重要的指标。
SNR是用于评估红外成像系统信号与噪声的强度比值,其值越高,表示系统性能越好。
针对红外成像系统的SNR评价,常用的方法有SI方法和MTF方法。
SI方法基于图像的统计特性,通过计算图像的均值和方差来估计系统的信噪比。
而MTF方法则是通过分析系统的传递函数,利用噪声功率谱密度和场点对比度来计算系统的信噪比。
另外,红外成像系统的动态范围评价也是一个重要的指标。
动态范围是指红外相机最大和最小可测温度之间的比值或差值。
动态范围过小会导致系统不能够准确地反映物体的温度变化。
常见的动态范围评价方法有几何法、伸展灵敏度法和MTF方法。
几何法通过测量刃口或灰度片的最大和最小温度,计算系统的动态范围。
伸展灵敏度法则是通过红外成像系统的特殊性能,如自动增益、非线性灰度转换等来评价系统的动态范围。

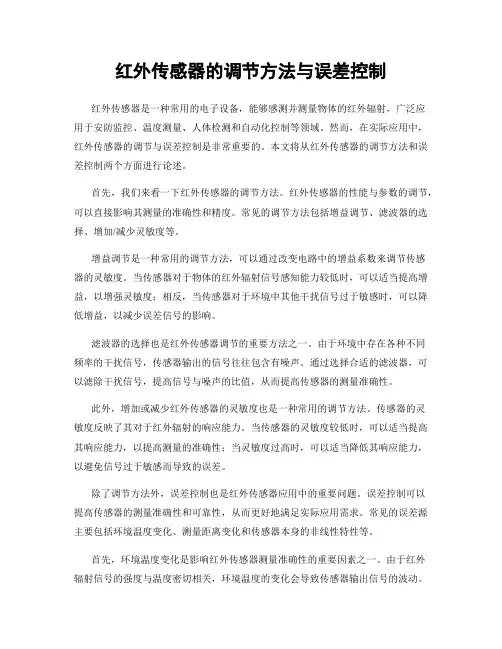

红外传感器的调节方法与误差控制红外传感器是一种常用的电子设备,能够感测并测量物体的红外辐射,广泛应用于安防监控、温度测量、人体检测和自动化控制等领域。
然而,在实际应用中,红外传感器的调节与误差控制是非常重要的。
本文将从红外传感器的调节方法和误差控制两个方面进行论述。
首先,我们来看一下红外传感器的调节方法。
红外传感器的性能与参数的调节,可以直接影响其测量的准确性和精度。
常见的调节方法包括增益调节、滤波器的选择、增加/减少灵敏度等。
增益调节是一种常用的调节方法,可以通过改变电路中的增益系数来调节传感器的灵敏度。
当传感器对于物体的红外辐射信号感知能力较低时,可以适当提高增益,以增强灵敏度;相反,当传感器对于环境中其他干扰信号过于敏感时,可以降低增益,以减少误差信号的影响。
滤波器的选择也是红外传感器调节的重要方法之一。
由于环境中存在各种不同频率的干扰信号,传感器输出的信号往往包含有噪声。
通过选择合适的滤波器,可以滤除干扰信号,提高信号与噪声的比值,从而提高传感器的测量准确性。
此外,增加或减少红外传感器的灵敏度也是一种常用的调节方法。
传感器的灵敏度反映了其对于红外辐射的响应能力。
当传感器的灵敏度较低时,可以适当提高其响应能力,以提高测量的准确性;当灵敏度过高时,可以适当降低其响应能力,以避免信号过于敏感而导致的误差。
除了调节方法外,误差控制也是红外传感器应用中的重要问题。
误差控制可以提高传感器的测量准确性和可靠性,从而更好地满足实际应用需求。
常见的误差源主要包括环境温度变化、测量距离变化和传感器本身的非线性特性等。
首先,环境温度变化是影响红外传感器测量准确性的重要因素之一。
由于红外辐射信号的强度与温度密切相关,环境温度的变化会导致传感器输出信号的波动。
为了减小温度变化对测量结果的影响,可以对传感器进行温度补偿,即通过校正算法对测量结果进行修正,使其与环境温度的变化无关。
其次,测量距离的变化也是导致误差的重要因素。

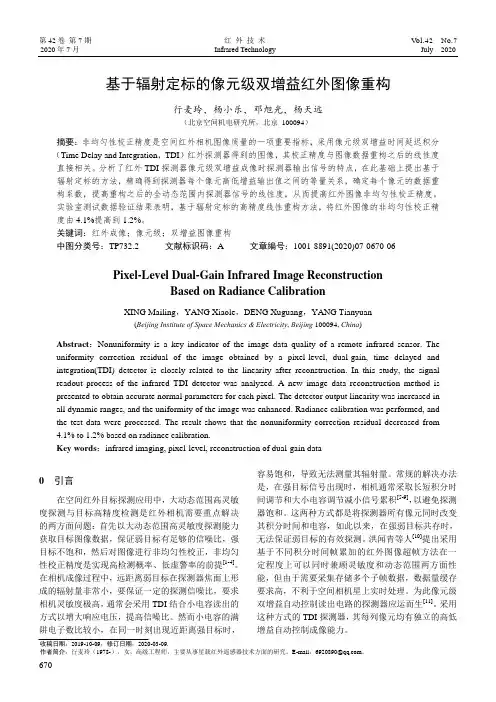

基于辐射定标的像元级双增益红外图像重构行麦玲,杨小乐,邓旭光,杨天远(北京空间机电研究所,北京 100094)摘要:非均匀性校正精度是空间红外相机图像质量的一项重要指标,采用像元级双增益时间延迟积分(Time Delay and Integration,TDI)红外探测器得到的图像,其校正精度与图像数据重构之后的线性度直接相关。
分析了红外TDI探测器像元级双增益成像时探测器输出信号的特点,在此基础上提出基于辐射定标的方法,精确得到探测器每个像元高低增益输出值之间的等量关系,确定每个像元的数据重构系数,提高重构之后的全动态范围内探测器信号的线性度,从而提高红外图像非均匀性校正精度。
实验室测试数据验证结果表明,基于辐射定标的高精度线性重构方法,将红外图像的非均匀性校正精度由4.1%提高到1.2%。
关键词:红外成像;像元级;双增益图像重构中图分类号:TP732.2 文献标识码:A 文章编号:1001-8891(2020)07-0670-06Pixel-Level Dual-Gain Infrared Image ReconstructionBased on Radiance CalibrationXING Mailing,YANG Xiaole,DENG Xuguang,YANG Tianyuan(Beijing Institute of Space Mechanics & Electricity, Beijing 100094, China)Abstract:Nonuniformity is a key indicator of the image data quality of a remote infrared sensor. The uniformity correction residual of the image obtained by a pixel-level, dual-gain, time delayed and integration(TDI) detector is closely related to the linearity after reconstruction. In this study, the signal readout process of the infrared TDI detector was analyzed. A new image data reconstruction method is presented to obtain accurate normal parameters for each pixel. The detector output linearity was increased in all dynamic ranges, and the uniformity of the image was enhanced. Radiance calibration was performed, and the test data were processed. The result shows that the nonuniformity correction residual decreased from 4.1% to 1.2% based on radiance calibration.Key words:infrared imaging, pixel-level, reconstruction of dual-gain data0 引言在空间红外目标探测应用中,大动态范围高灵敏度探测与目标高精度检测是红外相机需要重点解决的两方面问题:首先以大动态范围高灵敏度探测能力获取目标图像数据,保证弱目标有足够的信噪比,强目标不饱和,然后对图像进行非均匀性校正,非均匀性校正精度是实现高检测概率、低虚警率的前提[1-4]。

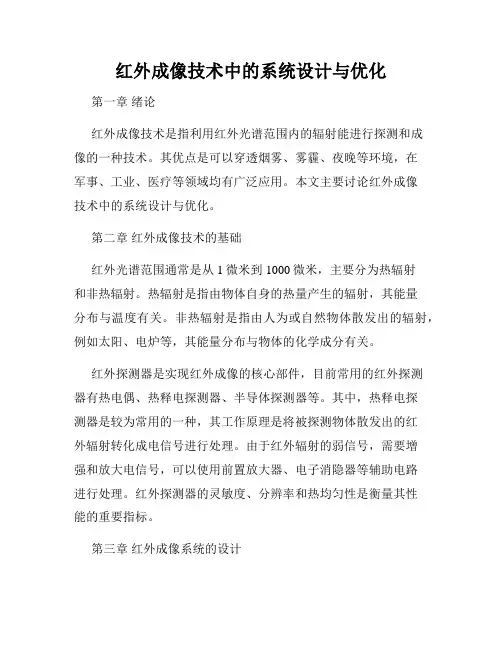

红外成像技术中的系统设计与优化第一章绪论红外成像技术是指利用红外光谱范围内的辐射能进行探测和成像的一种技术。
其优点是可以穿透烟雾、雾霾、夜晚等环境,在军事、工业、医疗等领域均有广泛应用。
本文主要讨论红外成像技术中的系统设计与优化。
第二章红外成像技术的基础红外光谱范围通常是从1微米到1000微米,主要分为热辐射和非热辐射。
热辐射是指由物体自身的热量产生的辐射,其能量分布与温度有关。
非热辐射是指由人为或自然物体散发出的辐射,例如太阳、电炉等,其能量分布与物体的化学成分有关。
红外探测器是实现红外成像的核心部件,目前常用的红外探测器有热电偶、热释电探测器、半导体探测器等。
其中,热释电探测器是较为常用的一种,其工作原理是将被探测物体散发出的红外辐射转化成电信号进行处理。
由于红外辐射的弱信号,需要增强和放大电信号,可以使用前置放大器、电子消隐器等辅助电路进行处理。
红外探测器的灵敏度、分辨率和热均匀性是衡量其性能的重要指标。
第三章红外成像系统的设计红外成像系统的基本组成部分包括光学元件、探测器、信号处理电路和显示器等。
光学元件主要包括聚焦镜头、光阑和滤波器等,其主要作用是使红外光能够透过镜头成像到探测器上。
聚焦镜头一般采用凸面镜或抛物面镜,对于不同波长的红外光可以配备不同的滤波器,以保证成像的准确性。
光阑主要用于限制镜头进入镜头的光线,以降低噪声干扰。
探测器是红外成像系统的核心部件,其性能的优劣将直接影响成像质量。
根据探测器的结构形式,可以分为单元探测器、线性阵列探测器和阵列探测器三种类型。
其中,阵列探测器的分辨率更高,但一般价格更高。
信号处理电路包括前置放大器、电子消隐器等,主要用于增强信号和降低噪声。
显示器一般为液晶显示器或OLED显示器,用于显示成像结果。
第四章红外成像系统的优化红外成像系统的优化可以从多个方面进行,包括图像增强、热噪声降低、场景适应性等。
图像增强技术包括直方图均衡化、中值滤波等,可以增强图像的对比度和清晰度。

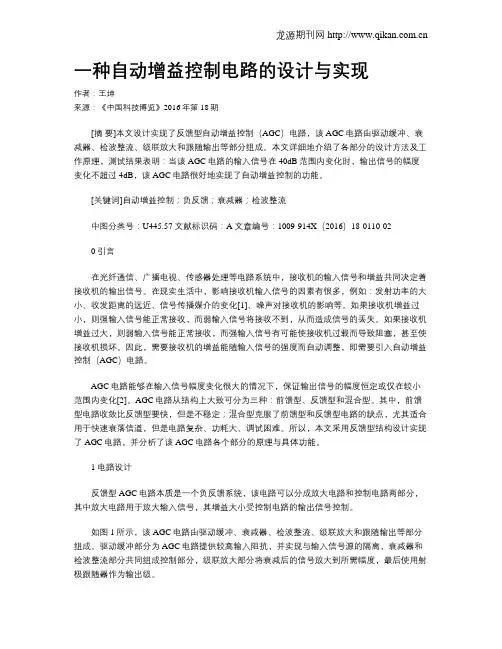

一种自动增益控制电路的设计与实现作者:王坤来源:《中国科技博览》2016年第18期[摘要]本文设计实现了反馈型自动增益控制(AGC)电路,该AGC电路由驱动缓冲、衰减器、检波整流、级联放大和跟随输出等部分组成。
本文详细地介绍了各部分的设计方法及工作原理,测试结果表明:当该AGC电路的输入信号在40dB范围内变化时,输出信号的幅度变化不超过4dB,该AGC电路很好地实现了自动增益控制的功能。
[关键词]自动增益控制;负反馈;衰减器;检波整流中图分类号:U445.57 文献标识码:A 文章编号:1009-914X(2016)18-0110-020 引言在光纤通信、广播电视、传感器处理等电路系统中,接收机的输入信号和增益共同决定着接收机的输出信号。
在现实生活中,影响接收机输入信号的因素有很多,例如:发射功率的大小、收发距离的远近、信号传播媒介的变化[1]、噪声对接收机的影响等。
如果接收机增益过小,则强输入信号能正常接收,而弱输入信号将接收不到,从而造成信号的丢失。
如果接收机增益过大,则弱输入信号能正常接收,而强输入信号有可能使接收机过载而导致阻塞,甚至使接收机损坏。
因此,需要接收机的增益能随输入信号的强度而自动调整,即需要引入自动增益控制(AGC)电路。
AGC电路能够在输入信号幅度变化很大的情况下,保证输出信号的幅度恒定或仅在较小范围内变化[2]。
AGC电路从结构上大致可分为三种:前馈型、反馈型和混合型。
其中,前馈型电路收敛比反馈型要快,但是不稳定;混合型克服了前馈型和反馈型电路的缺点,尤其适合用于快速衰落信道,但是电路复杂、功耗大、调试困难。
所以,本文采用反馈型结构设计实现了AGC电路,并分析了该AGC电路各个部分的原理与具体功能。
1 电路设计反馈型AGC电路本质是一个负反馈系统,该电路可以分成放大电路和控制电路两部分,其中放大电路用于放大输入信号,其增益大小受控制电路的输出信号控制。
如图1所示,该AGC电路由驱动缓冲、衰减器、检波整流、级联放大和跟随输出等部分组成。

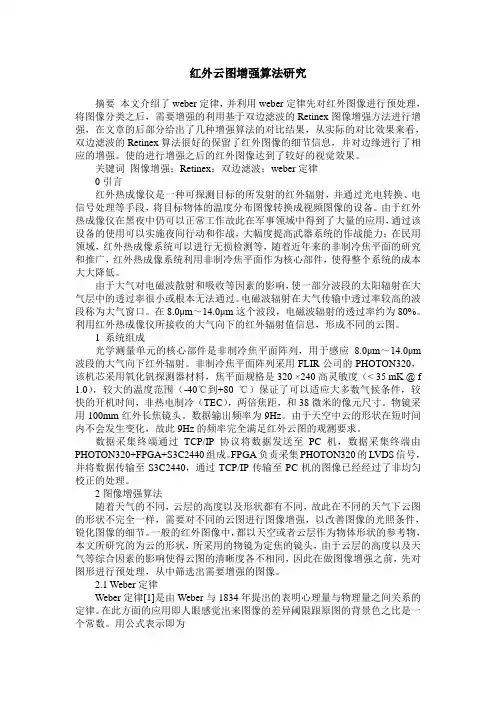

红外云图增强算法研究摘要本文介绍了weber定律,并利用weber定律先对红外图像进行预处理,将图像分类之后,需要增强的利用基于双边滤波的Retinex图像增强方法进行增强,在文章的后部分给出了几种增强算法的对比结果,从实际的对比效果来看,双边滤波的Retinex算法很好的保留了红外图像的细节信息,并对边缘进行了相应的增强。
使的进行增强之后的红外图像达到了较好的视觉效果。
关键词图像增强;Retinex;双边滤波;weber定律0引言红外热成像仪是一种可探测目标的所发射的红外辐射,并通过光电转换、电信号处理等手段,将目标物体的温度分布图像转换成视频图像的设备。
由于红外热成像仪在黑夜中仍可以正常工作故此在军事领域中得到了大量的应用,通过该设备的使用可以实施夜间行动和作战,大幅度提高武器系统的作战能力;在民用领域,红外热成像系统可以进行无损检测等,随着近年来的非制冷焦平面的研究和推广,红外热成像系统利用非制冷焦平面作为核心部件,使得整个系统的成本大大降低。
由于大气对电磁波散射和吸收等因素的影响,使一部分波段的太阳辐射在大气层中的透过率很小或根本无法通过。
电磁波辐射在大气传输中透过率较高的波段称为大气窗口。
在8.0μm~14.0μm这个波段,电磁波辐射的透过率约为80%。
利用红外热成像仪所接收的大气向下的红外辐射值信息,形成不同的云图。
1 系统组成光学测量单元的核心部件是非制冷焦平面阵列,用于感应8.0μm~14.0μm 波段的大气向下红外辐射。
非制冷焦平面阵列采用FLIR公司的PHOTON320,该机芯采用氧化钒探测器材料,焦平面规格是320 ×240高灵敏度(< 35 mK @ f 1.0),较大的温度范围(-40℃到+80 ℃)保证了可以适应大多数气候条件,较快的开机时间,非热电制冷(TEC),两倍焦距,和38微米的像元尺寸。
物镜采用100mm红外长焦镜头。
数据输出频率为9Hz。
由于天空中云的形状在短时间内不会发生变化,故此9Hz的频率完全满足红外云图的观测要求。

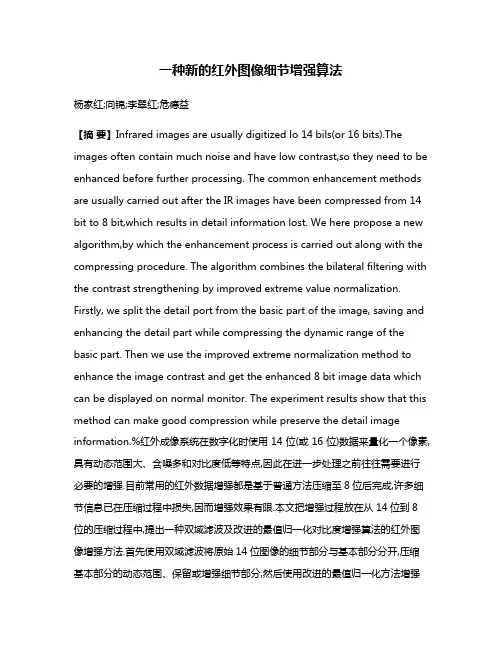

一种新的红外图像细节增强算法杨家红;向锦;李翠红;危德益【摘要】Infrared images are usually digitized lo 14 bils(or 16 bits).The images often contain much noise and have low contrast,so they need to be enhanced before further processing. The common enhancement methods are usually carried out after the IR images have been compressed from 14 bit to 8 bit,which results in detail information lost. We here propose a new algorithm,by which the enhancement process is carried out along with the compressing procedure. The algorithm combines the bilateral filtering with the contrast strengthening by improved extreme value normalization. Firstly, we split the detail port from the basic part of the image, saving and enhancing the detail part while compressing the dynamic range of the basic part. Then we use the improved extreme normalization method to enhance the image contrast and get the enhanced 8 bit image data which can be displayed on normal monitor. The experiment results show that this method can make good compression while preserve the detail image information.%红外成像系统在数字化时使用14位(或16位)数据来量化一个像素,具有动态范围大、含噪多和对比度低等特点,因此在进一步处理之前往往需要进行必要的增强.目前常用的红外数据增强都是基于普通方法压缩至8位后完成,许多细节信息已在压缩过程中损失,因而增强效果有限.本文把增强过程放在从14位到8位的压缩过程中,提出一种双域滤波及改进的最值归一化对比度增强算法的红外图像增强方法.首先使用双域滤波将原始14位图像的细节部分与基本部分分开,压缩基本部分的动态范围、保留或增强细节部分,然后使用改进的最值归一化方法增强图像对比度,最终得到可以在普通显示器上处理的8位图像数据.该方法在压缩红外图像数据宽度的同时保留了细节信息,取得了良好的实验结果.【期刊名称】《激光与红外》【年(卷),期】2012(042)005【总页数】5页(P579-583)【关键词】红外图像;双域滤波;最值归一化;图像细节增强【作者】杨家红;向锦;李翠红;危德益【作者单位】湖南师范大学工学院,湖南长沙410006;湖南师范大学工学院,湖南长沙410006;湖南师范大学工学院,湖南长沙410006;湖南师范大学工学院,湖南长沙410006【正文语种】中文【中图分类】TP301.61 引言为了兼顾可探测的动态范围及探测灵敏度,红外成像系统在数字化时使用14位(或16位)数据来量化一个像素。

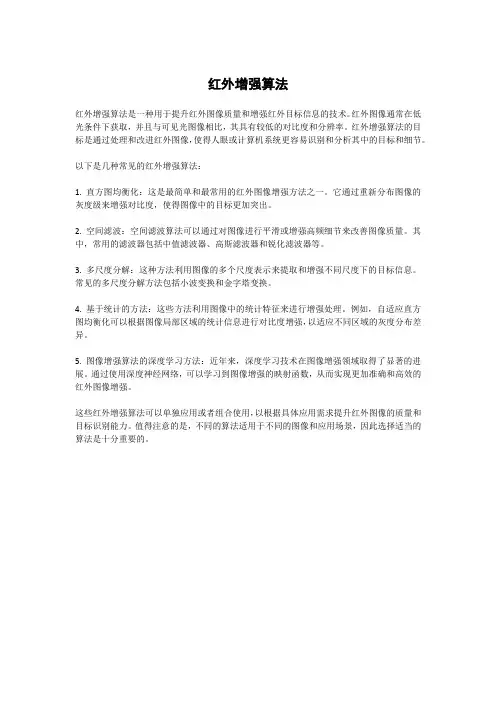

红外增强算法
红外增强算法是一种用于提升红外图像质量和增强红外目标信息的技术。
红外图像通常在低光条件下获取,并且与可见光图像相比,其具有较低的对比度和分辨率。
红外增强算法的目标是通过处理和改进红外图像,使得人眼或计算机系统更容易识别和分析其中的目标和细节。
以下是几种常见的红外增强算法:
1. 直方图均衡化:这是最简单和最常用的红外图像增强方法之一。
它通过重新分布图像的灰度级来增强对比度,使得图像中的目标更加突出。
2. 空间滤波:空间滤波算法可以通过对图像进行平滑或增强高频细节来改善图像质量。
其中,常用的滤波器包括中值滤波器、高斯滤波器和锐化滤波器等。
3. 多尺度分解:这种方法利用图像的多个尺度表示来提取和增强不同尺度下的目标信息。
常见的多尺度分解方法包括小波变换和金字塔变换。
4. 基于统计的方法:这些方法利用图像中的统计特征来进行增强处理。
例如,自适应直方图均衡化可以根据图像局部区域的统计信息进行对比度增强,以适应不同区域的灰度分布差异。
5. 图像增强算法的深度学习方法:近年来,深度学习技术在图像增强领域取得了显著的进展。
通过使用深度神经网络,可以学习到图像增强的映射函数,从而实现更加准确和高效的红外图像增强。
这些红外增强算法可以单独应用或者组合使用,以根据具体应用需求提升红外图像的质量和目标识别能力。
值得注意的是,不同的算法适用于不同的图像和应用场景,因此选择适当的算法是十分重要的。
红外景深成像技术的原理与应用研究一、概述红外景深成像技术(IRdepth imaging)是一种利用红外光谱成像和深度计量方法,实现对环境或者物体三维轮廓重建的技术。
该技术具有非接触、高精度、高鲁棒性等特点,在计算机视觉、自动化控制、智能交通等领域有着广泛的应用。
本文将从红外景深成像技术的原理、红外景深成像传感器以及在应用领域的研究进展方面进行介绍和分析。
二、红外景深成像技术的原理红外景深成像技术以红外激光器为光源,发射一束连续波或脉冲波的激光并照射到物体表面,当激光与物体表面相交时,通过红外相机感光元件接收反弹光信号,并通过计算反射光时间和距离的比例得出物体表面每个点的深度信息。
红外景深成像技术中,最主要的技术是红外成像与深度计量。
其中,红外成像是通过红外光学透镜或者反射镜把探测区域的物体反射出的红外辐射捕捉并转化成电子信号,再利用光学处理和信号处理的方法,将物体的红外图像转换成相应的数字信息。
深度计量是利用时间差的原理,通过测量光线发射到返回的时间差,并通过光路长度和传播速度计算反射物体的距离信息。
简而言之,即通过计算反射光的时间和距离关系确定物体表面每个点的三维坐标位置信息。
三、红外景深成像传感器的组成红外景深成像传感器是红外景深成像技术的核心组成部分,其主要由红外激光器、光学系统、相机感光元件,数据处理芯片等组成。
其中,红外激光器主要负责发射激光,光学系统负责将反射的红外信号聚集在相机感光元件上,数据处理芯片负责处理和计算红外信号。
四、红外景深成像技术的应用研究进展红外景深成像技术具有广泛的应用前景,目前在计算机视觉、自动化控制、智能交通、安防监控、医疗诊断等领域得到了广泛应用和研究。
1.计算机视觉领域红外景深成像技术在计算机视觉领域中具有广泛的应用,其利用红外成像技术可以实现对环境动态目标的快速识别、全局跟踪、三维姿态估计、精确测量等多种视觉任务。
同时,基于红外景深成像技术的三维重建和识别,常被应用于机器人导航、无人驾驶、虚拟现实等领域。
专利名称:InGaAs红外相机及控制方法专利类型:发明专利
发明人:金鹏,尹传祥,张昔峰,常宏
申请号:CN201711115126.3
申请日:20171113
公开号:CN107888810A
公开日:
20180406
专利内容由知识产权出版社提供
摘要:本发明公开了一种InGaAs红外相机及控制方法。
InGaAs红外相机包括:InGaAs红外传感器;温度调节单元,用于调节InGaAs红外传感器的温度;镜头,所述镜头正对InGaAs红外传感器;信号处理与控制电路,信号处理与控制电路分别与InGaAs红外传感器和温度调节单元相连,信号处理与控制电路预存有对应于多个温度的光谱响应曲线,用于根据接收到的温度调节指令控制温度调节单元调节InGaAs红外传感器的温度至目标温度,以使对应于目标温度的InGaAs红外传感器的光谱响应曲线在目标温度下保持稳定。
本发明的红外相机可以改变InGaAs红外传感器的光谱响应范围,使红外相机的光谱响应曲线在某个特定温度下保持稳定,提高物料识别的广度以及提高物料识别的成功率。
申请人:合肥美亚光电技术股份有限公司
地址:230088 安徽省合肥市高新技术产业开发区望江西路668号
国籍:CN
代理机构:北京清亦华知识产权代理事务所(普通合伙)
代理人:张润
更多信息请下载全文后查看。
傅里叶红外测试增益引言在现代科学和工程领域中,傅里叶变换是一项重要的数学工具,用于将信号从时域转换到频域。
通过使用傅里叶变换,我们可以获取信号的频谱信息,从而更好地理解信号的特性。
傅里叶变换的应用领域之一是红外测试增益的测量和分析。
红外测试增益概述红外测试增益是指在红外测试中的信号增益。
在红外测试中,我们通常使用红外探测器来捕捉红外辐射,并将其转化为电信号。
然而,由于实际环境中存在的噪声和干扰,红外信号往往非常微弱。
为了增强信号的强度和提高测试的精度,我们需要使用增益技术来增加信号的幅度。
傅里叶变换在红外测试中的应用傅里叶变换在红外测试中有着广泛的应用。
通过将红外信号进行傅里叶变换,我们可以将信号从时域转换到频域,从而得到信号的频谱信息。
在频域上,我们可以分析红外信号的频率分布情况,进而优化测试方案。
傅里叶变换的基本原理傅里叶变换是将一个函数分解为一系列正弦和余弦函数的形式的方法。
通过傅里叶变换,我们可以将一个信号分解成不同频率的正弦和余弦信号的叠加。
傅里叶变换的数学表示为:∞(t)e−iωt dtF(ω)=∫f−∞其中,F(ω)表示频域信号的复数表示,f(t)表示时域信号。
傅里叶变换在红外测试增益中的作用在红外测试中,我们可以将捕捉到的红外信号进行傅里叶变换,并得到其频谱信息。
通过分析频谱图,我们可以判断红外信号在不同频率上的强度情况。
基于频谱信息,我们可以选择合适的增益技术,以增强信号的幅度。
傅里叶变换在红外测试增益中的主要作用如下:1.频谱分析:通过傅里叶变换,我们可以将信号转换到频域,得到信号的频率分布情况。
这使我们能够了解信号在不同频率上的强度,为后续的增益调整提供依据。
2.增益优化:通过分析红外信号的频谱图,我们可以选择合适的增益技术,以增强信号的幅度。
常见的增益技术包括放大器、前置滤波器等。
通过傅里叶变换,我们可以对信号进行频率域的处理,从而更好地优化增益方案。
3.信号恢复:在实际红外测试中,信号往往会受到噪声和干扰的影响,导致信号强度降低。
红外图像非均匀性自适应实时校正研究随着红外焦平面阵列技术的日益成熟,红外热成像技术从军事领域转向民用领域得到了广泛推广。
但是,由于现在红外半导体材料和制造工艺水平的问题,红外焦平面阵列的探测单元存在非均匀性响应。
非均匀性响应严重影响着红外成像系统的工作性能和成像质量,使红外热成像系统无法准确、有效地反映出物体的红外特性。
因此,对红外焦平面阵列进行非均匀性校正具有重要的理论意义和广泛的应用价值。
本文首先对定标类算法和BP神经网络算法进行了研究。
其中重点对BP神经网络算法在非均匀校正方面做了分析,在该算法所出现的收敛速度慢和校正效果差的问题基础上提出了一种改进的BP神经网络算法。
主要通过两个方面来对传统的BP神经网络算法进行改进:第一个方面提高算法非均匀校正的实时性,第二个方面改善算法的非均匀校正效果。
通过对比传统的BP神经网络算法,改进的算法提高了校正的性能。
本文提高算法的实时性是通过三条途径:先对待校正的红外图像进行预处理,来减少算法的计算参数;然后对BP神经网络校正算法的初始参数进行优化,减少BP神经网络算法的迭代盲目性,使算法尽快的收敛;第三对迭代步长因子进行自适应调整来提升算法的迭代速度。
而改善非均匀的校正效果可以选取合理的期望预测值以提高算法校正精度。
为了综合测试改进的算法的红外焦平面阵列自适应校正性能,本文将该算法移植到实验室研制的红外成像平台上,通过实验表明:改进的BP神经网络算法相对于传统的BP神经网络算法具有更好的校正精度、收敛速度,易于硬件实时实现。
关键词:红外焦平面阵列,非均匀性校正,神经网络,实时第一章绪论1.1 红外成像技术概述随着红外技术不断的发展和民用化,红外技术已经在现代科学和现实生活中发挥了至关重要的作用,已被广泛的应用于各行各业。
在军事领域方面,非制冷热成像系统应用与红外成像、热跟踪、红外遥控、红外制导等。
在工业领域方面,非制冷红外热成像系统可以用在电力检测、夜间监控、森林防火、工艺质量控制等领域;在医疗领域方面,非制冷红外热像仪可以用于手术检测、伤口监视等领域。
自动增益算法自动增益算法:优化信号处理的利器在现代通信和信号处理领域,自动增益算法(Automatic Gain Control,简称AGC)是一项重要的技术。
它的作用是根据输入信号的强度自动调整放大器的增益,以确保输出信号在一个合适的范围内,既不过大导致失真,也不过小导致信号丢失。
本文将探讨自动增益算法的原理、应用以及未来的发展方向。
一、自动增益算法的原理自动增益算法的核心原理是负反馈控制。
当输入信号强度较弱时,放大器的增益会被自动调高,以提高信号的强度。
相反,当输入信号强度较强时,放大器的增益会被自动调低,以避免信号过载。
这种自动调整增益的机制可以保证输出信号始终在一个合适的范围内,从而提高信号的质量和可靠性。
二、自动增益算法的应用1. 无线通信系统在无线通信系统中,自动增益算法被广泛应用于接收端。
由于无线信号的传播距离和环境干扰的不确定性,输入信号的强度可能会有很大的变化。
通过自动增益算法,接收端可以根据实时的信号强度来调整增益,以保证信号的稳定性和可靠性。
2. 音频处理在音频处理领域,自动增益算法可以用于音频信号的动态范围控制。
通过自动调整增益,可以避免音频信号过强导致失真,或者过弱导致听不清楚。
这在音频设备、音乐制作和广播等领域都有广泛的应用。
3. 图像处理在图像处理中,自动增益算法可以用于增强图像的对比度。
通过根据图像的亮度分布自动调整增益,可以使得图像的细节更加清晰,同时保持图像的动态范围。
三、自动增益算法的发展方向随着科技的不断进步,自动增益算法也在不断发展和改进。
以下是一些可能的发展方向:1. 自适应增益控制目前的自动增益算法主要是基于固定的增益控制策略。
未来的发展方向之一是开发更加智能和自适应的增益控制算法。
这些算法可以根据输入信号的特性和环境条件,动态地调整增益,以适应不同的应用场景。
2. 多通道增益控制在一些复杂的信号处理系统中,可能存在多个通道同时处理不同的信号。
未来的发展方向之一是研究多通道增益控制算法,以实现更加精确和灵活的信号处理。
第39卷 第10期 激光与红外Vol.39,No.10 2009年10月 LASER & I N FRARE D Oct ober,2009 文章编号:100125078(2009)1021119204・图像与信号处理・用于红外成像系统的自动增益控制方法研究张大纬,李江勇(华北光电技术研究所,北京100015)摘 要:介绍了目前应用于红外成像系统中的几种自动增益控制方法,并从动态控制范围、响应时间、起控点调节、线性增益大小等特性方面进行了对比分析。
重点介绍了用数字信号反馈控制放大器实现AGC的工作原理及实现方法。
关键词:自动增益控制;红外成像系统;灰度直方图中图分类号:TP391.4 文献标识码:AResearch of the auto mati c2ga i n control method fori n frared i m agi n g syste mZHANG Da2wei,L I J iang2yong(North China Research I nstitute of Electr o2op tics,Beijing100015,China)Abstract:This paper intr oduces several AGC M ethods f or infrared i m aging syste m.And it contains the contrast and a2nalysis on the dyna m ic range,res ponse ti m e,the adjust m ent of the beginning contr ol point and the range of the lineargain.This paper focuses on the working p rinci p le and the method of using digital signal feedback contr ol AGC a mp li2fier t o achieve AGC.Key words:aut omatic gain contr ol;infrared i m aging syste m;gray hist ogra m1 引 言随着在红外探测技术的不断发展,红外成像系统探测距离越来越远,探测视场越来越大,系统探测产生模拟信号动态范围也越来越大。
为保证信号处理的高分辨率,信号处理动态范围往往会受到一定限制。
因此,信号处理电路需要考虑如何用一定的动态范围处理能力实现实际大动态范围的信号处理。
通过自动增益控制技术(AGC)可以有效解决这一问题。
ACC技术就是根据信号的幅度自动控制信号增益,这样既可以保证在实际信息动态范围小时起到信号放大的作用;又可以保证在信号幅值超过电路处理能力范围时起到适当抑制作用,使得图像不产生饱和及淹没,也不会因抑制损失场景信息。
在实际工作中,红外成像系统所观察的场景较为复杂,为了在各种应用环境下均可以得到清晰图像,特别是对那些不允许进行手动增益调节操作的使用场合,根据观测目标的变化自动调节系统增益显得尤为重要,因此自动增益控制技术越来越多的在红外成像系统中得到应用。
目前常用的AGC方法有以下三种:1)应用晶体管改变系统输入电阻实现AGC;2)应用可变增益放大器实现AGC;3)用数字信号反馈控制放大器实现AGC;这三种方法各有特点,在不同领域均得到了应用。
通过数字信号反馈控制放大器方式实现AGC,由于其调整范围可控,调整结果可预测,调试方法简单,且满足系统实时性要求,因此非常适合在红外成像系统中应用。
下面将在分别阐述其他几种方法工 作者简介:张大纬(1979-),男,工程师,长期从事红外成像系统信号处理研究。
E2mail:zdw609@ 收稿日期:2009207214;修订日期:2009208206作原理和实现途径的情况下,重点介绍数字信号反馈控制放大器方式实现AGC在实际工作中的应用。
2 应用晶体管改变系统输入电阻抗实现AGC 二极管的伏安特性曲线(只考虑正偏压)如图1(a)所示。
按如图1(b)所示将其接入电路,当输入信号幅值增大时,由于二极管等效阻抗减小,系统输入阻抗相应减小,系统增益减小,从而实现对模拟信号的自动增益控制。
由于单个二极管的阻值变化范围较小,这样使得系统增益变化范围有限,在实际应用中接入形式如图1(c)所示,多个二极管串联使用,使系统增益变化范围得以增大。
(a)(b)(c)图1 晶体管法实现系统AGC原理 随着场效应管的普遍使用,电路变形为图2所示。
将输出的信号通过检波、低通等处理,最后直流电压通过场效应的栅极,以改变栅源电压,达到改变输入阻抗的目的,最终实现系统自动增益控制。
图2 场效应管实现AGC电路图 此类方法的优点是实时性好,响应时间、起控点和线性区增益可调整。
缺点是:晶体管等效阻抗变化率不大,使得电路适应的信号动态范围受限;晶体管的分布参数差别较大,在多路成像系统中使用会影响到图像的非均匀性;电路由分离元件组成,调试难度较大,不利于工程化及批量化应用。
3 应用可变增益放大器实现AGC由于可变增益放大器的特点非常适合在AGC 设计中应用,所以在模拟通道上,越来越多的人采用它来实现AGC。
以AD603为例,应用电路如图3所示。
其中反馈控制信号由一对NP N和P NP管对输出信号进行检波得到。
在此系统中,其响应时间、起控点和线性区增益均可根据设计者的要求进行调整。
图3 AD603实现AGC电路图0211激光与红外 第39卷 此类方法的优点是实时性好,响应时间、起控点和线性区增益可调。
缺点是AD603放大倍数过大,设计时在输入级对信号进行了衰减处理,降低了信噪比;调高响应时间,系统工作不够稳定;分离器件的分布参数差别较大,在多路成像系统中使用会影响到图像的非均匀性;电路由分离元件组成,调试难度较大,不利于工程化及批量化应用。
4 用数字信号反馈控制放大器实现AGC以上所述的AGC方法均在模拟信号处理电路中直接实现,随着数字信号处理技术的不断进步,在红外成像系统中越来越多的采用数字信号处理技术已提高系统的整体性能。
在实际工作中将数字信号处理技术与模拟信号处理电路相结合,就实现了数字信号处理结果反馈回模拟通道来控制放大器实现AGC的方法,其原理如图4所示。
下面重点介绍该方法的实现过程。
图4 信号控制流程图 在该系统中,将程控增益运放串联在系统的模拟信号处理通道上,通过改变该运放的控制端实现模拟信号增益调节。
其中控制信号来自后端数字信号处理的结果,在数字信号处理过程中,我们采用直方图统计的方法对当前系统输出的图像数据进行统计[1-2],将统计结果经过运算形成程控增益运放的控制信号。
在实际系统应用中,我们选用的程控增益运放为LT C6910-2。
该芯片是一款低噪数控增益方放大器,它将可变电阻网络集成到很小的尺寸的运算放大器中,通过32bit数字输入分档调节放大器的增益系数。
其内部示意及增益分档情况如图5所示。
在数字信号处理单元我们采用了FPG A,DSP等高速信号处理芯片以提升系统的响应速度[3-4]。
在处理过程中首先对信号进行灰度直方图统计,以灰度级L=256,大小m×n的图像f(x,y)为例,其灰度直方图H(k),k=0,1,…,(L-1),获得其直方图的步骤为:1)初始化:f or(k=0;k<L;k++) H[k]=0;2)统计:for(x=0;x<m;x++)for(y=0;y<n;y++)H[f(x,y)]++;3)规格化:f or(x=0;x<m;x++)f or(y=0;y<n;y++)H[f(x,y)]/=fl oat(m×n);考虑到系统噪声等影响,设置阈值为B。
当H[k]>B时,最小的k值定义为最小有效灰度E,最大的k值定义为最大有效灰度F。
由公式可计算出系统所能接受的最大增益系数为G=256/(F-E)。
然后,根据电路各部分参数的分布,可以反相推导增益控制部分,增益可以调整的幅度。
如图5(b)图所示,系统选用芯片为6910-2,当系统初始化时(G2,G1,G0)=(0,0,1)。
如果此时计算出的G=2,则由数字处理单元将控制字改为(G2,G1,G0)=(0,1,0)即可。
经过前期系统调试,该方法可以实现系统的自动增益控制,达到改善图像质量的效果。
如图6所示,其中图6(a)和图6(b)为没有加入自动增益算法时不同时段得到的两幅图像,图6(a)整体偏亮,平均灰度级偏大;图6(b)则整体偏暗,平均灰度级1211激光与红外 No.10 2009 张大纬等 用于红外成像系统的自动增益控制方法研究偏小;图6(c )则是采用了该方法后系统所成图像,其平均灰度级刚好在系统设定范围内,图像质量也优于前两幅。
通过对系统成像过程进行监控发现得到图6(c )的图像时系统增益系数小于图6(a )时且大于图6(b )时。
在系统调试过程中,我们采集了大量的图像数据,给系统进行前期“学习”,分析图像的灰度分布规律,这样系统中设置的阈值参数和调节增益系数更接近实际,在实际工作中可以更加准确的定位其调节起控点,从而节省了调节时间,使得系统具有了更强的实时性。
5 结 论在红外成像系统中,对小信号的放大使得图像细节得到改进,对大信号的抑制压缩了信号幅度,防止了信号饱和,可以很好地改善图像质量。
由于目前红外成像系统中大量采用数字图像处理技术,采用数字反馈控制放大器实现AGC 的方法可以有效利用数字信号处理的优势,灵活选择AGC 的策略,根据实际情况选择适当的起控点,使得信号幅度保持在适当的范围内,保证成像质量。
参考文献:[1] 赵晓红,沈绪榜,等.直方图计算的数据并行实现方法[J ].信号处理,2005,21(2):111-114.[2] 陈洪,常青,等.一种易于硬件实现的红外图像实时增强算法[J ].红外与激光工程,2004,34(3):282-287.[3] 安成斌,任宏亮,聂传虹,等.凝视焦平面热像仪的红外图像增强技术[J ].激光与红外,2003,33(6):455-456.[4] 顾东升,扬南生,等.一种基于DSP -FPG A 技术的实时红外图像直方图均衡器[J ].红外技术,2002,24(3):15-19.2211激光与红外 第39卷。
