单臂电桥面板介绍使用方法

直流单臂电桥的使用方法
直流单臂电桥的使用方法
直流单臂电桥（Digital Force Balance Bridge）是一种新型测试仪器，它由电子源、功率差分器、示波器以及力传感器等部件组成，用于测量机械结构的运动特性、质量、固有频率、谐振特性、碰撞损伤等方面的参数。

下面介绍直流单臂电桥的使用方法：
一、安装环境
1、接线：将电子源、功率差分器、示波器以及力传感器进行接线，连接好各种电子元件，检查接线是否正确，确保直流单臂电桥正常工作。

2、位置：将直流单臂电桥设置在被测物体的旁边，确保被测物体不会受到外界的干扰，保证测试的准确性。

3、调试：将电子源设置好，并调试功率差分器，示波器和力传感器，使得这些部件的各项参数符合要求。

二、测量程序
1、输入信号：将所需要测试的信号输入到直流单臂电桥，并使这些信号通过功率差分器经过变换，得到测试所需要的信号。

2、调参：根据被测物体的参数，调整功率差分器、示波器以及力传感器的参数，确保测试的精度。

3、测量：通过力传感器测量被测物体的参数，并经过示波器对测量的信号进行显示，从而可以得到被测物体的运动参数。

4、结果分析：根据示波器的显示结果，对被测物体的运动参数
进行分析，从而得出测量结果。

以上就是关于直流单臂电桥的使用方法。

在使用前，需要对各个元件进行安装、接线以及调试，然后根据所测量的参数进行调参，最后通过力传感器测量完成测试，并根据示波器显示的结果分析得出结论。

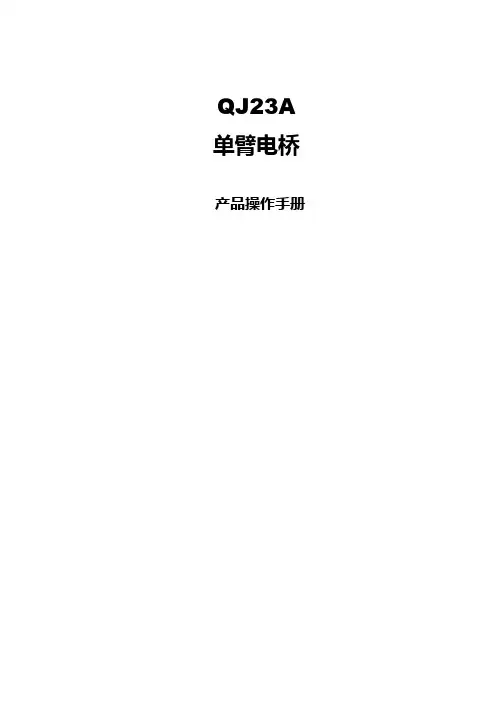

QJ23A 单臂电桥产品操作手册尊敬的用户：感谢您购买本公司QJ23A单臂电桥。

在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。

注意事项●使用产品时，请按说明书规范操作●未经允许，请勿开启仪器，这会影响产品的保修。

自行拆卸厂方概不负责。

●存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。

●仪器运输时应避免雨水浸蚀,严防碰撞和坠落。

本手册内容如有更改，恕不通告。

没有武汉国电西高公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。

目录一、用途 (4)二、主要技术指标 (4)三、线路和结构 (5)四、电桥使用方法 (8)五、注意事项和维修保养 (8)六、常见故障及排除方法 (9)七、生命周期 (9)QJ23A 单臂电桥一、用途QJ23A单臂电桥按照中华人民共和国国家标准GB3930—83《测量电阻用直流电桥》所规定的有关技术要求制造。

具有内附检流计和电池盒，整个测量机构装在金属外壳内,轻巧且便于携带,用于测量1Ω～11.11MΩ范围内的直流电阻，适宜在实验室及现场使用。

二、主要技术指标1、准确度等级：0.1级2、仪器使用条件：a、温度参考值：20±1.5℃b、温度标称使用范围：5～35℃c、湿度参考值：40%～60%d、湿度标称使用范围：25%～75%3、总有效量程：1Ω～11110000Ω4、允许误差极限为：RNElim=±a%（——+X）10式中：a——等级指数X——标度盘示值，ΩRN——基准值，Ω5、电桥各量程、有效量程、等级指数、基准值及电源电压见下表:6、内附检流计具有足够的灵敏度，在各量限内，当读数盘变化a%，检流计指计偏离零位不小于1mm，如要提高测量精度可外接检流计。

单臂电桥的使用方法
单臂电桥是一种常用的电子测量仪器，用于测量电阻、电容和电感等电路元件的参数。

它由一个电压源和四个电阻组成，通常呈“桥”字形排列。

使用单臂电桥的步骤如下：
1. 首先，将待测电阻、电容或电感连接到电桥的相应位置。

如果是测量电阻，将其连接到电桥的两个相邻的电阻端口；如果是测量电容或电感，将其连接到电桥的两个对角端口。

2. 设置电桥的平衡条件。

这可以通过调节电桥上的电阻或改变电桥的工作状态来实现。

具体方法包括旋转可变电阻、改变电源电压或改变电桥的工作频率等。

3. 当电桥达到平衡状态时，仪器上的指示器将显示零电压或电流。

这意味着待测元件的参数与电桥中的已知元件参数相等。

4. 根据电桥的设计和指示器的读数，可以计算出待测元件的参数值。

例如，当测量电阻时，可以利用欧姆定律和电桥的平衡条件计算出待测电阻的阻值。

除了上述基本步骤外，还有一些使用单臂电桥的注意事项：
- 在进行测量之前，应确保待测元件与电桥之间的连接良好，避免产生电阻或接
触不良的影响。

- 在调节电桥平衡时，应平稳地旋转可变电阻或调节电源电压，以避免产生干扰或损坏电桥。

- 对于精确的测量结果，应注意环境条件，如温度、湿度等对电桥的影响，并进行相应的校正。

总之，单臂电桥是一种简单实用的测量仪器，可以用于测量各种电路元件的参数。

正确使用电桥并遵循操作步骤，可以获得准确的测量结果。

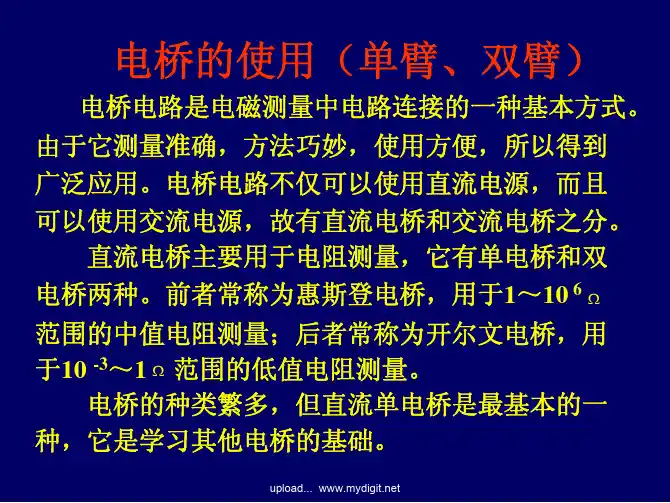

电桥的使用技巧（此处已添加圈子卡片，请到今日头条客户端查看）电桥是利用比较法测量电路参数的仪器，具有很高的准确度和灵敏度。

它可以用来测量电阻、电容、电感和电路的参数。

电桥可分为测量电容、电感等交流参数的交流电桥和测量电阻等直流参数的直流电桥两种类型。

其中直流电桥又可分为单臂电桥和双臂电桥两种。

单臂电桥直流单臂电桥又称作惠斯登电桥，是一种测量1Ω以上中值电阻的比较精密的测量仪器。

单臂电桥的测量原理如图2.1所示。

在此以QJ23a型直流单臂电桥为例，介绍它的结构和使用方法。

图2.1中，被测电阻Rx和R2、R3、R4这3个已知电阻连接成四边形。

4个电阻的连接点a、b、c、d称为电桥的顶点;由这4个电阻组成的支路ac、cb、ad、bd 称为桥臂。

在电桥的a、b 两个顶点之间(一般称为电桥输入端)接一个直流电源，而在电桥的c、d两个顶点之间(一般称为电桥输出端)接一个指零仪(检流计)。

当电桥电源接通之后，调节桥臂电阻R2、R3和R4，使c、d两个顶点的电位相等，即指零仪两端没有电位差，其电流Ig=0，这种状态称为电桥平衡。

当电桥平衡时，有：图2.1 单臂电桥的电路原理图式(2-1)中，R2/R3称为电桥的比率臂，电阻R4称为比较臂。

当电桥平衡时，可以由R2、R3和R4的电阻值求得被测电阻Rx。

为读数方便，制造时，使R2/R3的值为十进制倍数的比率，如0.1、1.0、10、100 等。

这样，Rx便为已知量R4的十进制倍数，便于读取。

用电桥测电阻实际上是将被测电阻与已知的标准电阻进行比较来确定被测电阻值，只要比率臂电阻和比较臂电阻R2、R3和R4足够精确，Rx 的测量准确度也就比较高。

直流单臂电桥的准确度分为0.01、0.02、0.05、0.1、0.2、0.5、1.0、2.0共8个等级。

由于式(2-1)是根据Ig=0得出的结论，所以指零仪必须采用高灵敏度的检流计，以确保电桥的平衡条件，从而保证电桥的测量精度。

教学设计电桥的测量原理：【电脑板书】被测电阻=比率臂ｘ比较臂4、直流单臂电桥的简介【教师活动】【电脑投影：QJ23型直流单臂电桥的外观图片】请大家结合实物观察电桥的组成。

【电脑板书】 1、比较臂：4个档位，每个转盘有9个完全相同的电阻组成，分别构成可调电阻的个位、十位、百位和千位，总电阻从0---9999欧变化，所以电桥的测量范围为1---9999000欧姆。

2、比例臂：有7个档，即 ⨯0.001 ⨯0.01 ⨯0.1 ⨯1 ⨯10 ⨯100 ⨯1000 3、检流计G （调零）：根据指针偏转，调节电桥平衡 4、按钮：电源按钮B (可以锁定) 、 检流计按扭G (点接)5、被测臂：接线端子R X 用于接被测电阻“内、外”接线柱：内接――锁检流计指针 外接――可以测量电桥的原理要求学生在教师的指导下，自主探究电桥的工作原理。

但推导过程只作一般了解。

学生熟悉电桥的面板结构和各部分组成的作用，可以更好的规范使用电桥。

了解内部构造和工作原理有助于学生更好的掌握电桥的使用通过PPT 展示QJ23型直流单臂电桥的外观图片让学生更直观的了解直流单臂电桥，为以后的实践操作课做好知识储备与兴趣。

5、电桥的使用方法【电脑详细板书】1、先将检流计的锁扣打开（内外），调节调零器把指针调到零位。

2、估计被测电阻的大小，选择适当的桥臂比率，使比较臂的四档都能被充分利用。

这样容易把电桥调到平衡，并能保证测量结果的4位有效数字。

3、把被测电阻接在“x R”的位置上。

要求用较粗较短的连接导线，并将漆膜刮净。

接头拧紧，避免采用线夹。

因为接头接触不良将使电桥的平衡不稳定，严重时可能损坏检流计。

4、先按电源按钮B，（锁定）再按下检流计的按钮G（点接）。

5、调整比较臂电阻使检流计指向零位，电桥平衡。

若指针指“+”，则需增加比较臂电阻，针指向“-”，则需减小比较臂电阻。

6、读取数据：比较臂⨯比率臂=被测电阻7、测量完毕，先断开检流计按钮，在断开电源按钮，然后拆除被测电阻，再将检流计锁扣锁上，以防搬动过程中损坏检流计。

单臂电桥的原理和方法
单臂电桥的原理和方法可以从以下几个方面阐述:
一、单臂电桥的工作原理
单臂电桥是一种利用电桥平衡原理来测量电阻的电路装置。

它只有一个电阻测量分路,包括待测电阻Rx和一个可变电阻R。

当桥路电流I经过Rx和R时,如果RX = R,则电桥两臂上的电压降相等,电桥平衡,两台ALM表示U1-U2=0,此时可以测定出Rx的值。

二、单臂电桥的连接方法
1. 电源的正极接到R的一端,负极接到Rx的一端,形成环路。

2. R的另一端接至U1表的正极,Rx的另一端接至U2表的正极。

3. U1表的负极接至U2的负极,然后连接到电源负极,形成测量回路。

4. 调节R,当U1-U2=0时,Rx=R。

三、单臂电桥平衡条件的推导
假设电源电压为E,根据基尔霍夫定律,我们有: I*R = U1, I*Rx = U2
当电桥平衡时,U1=U2
则:I*R = I*Rx
因为此时电流I相同,所以:R = Rx
这就是单臂电桥平衡的理论条件。

四、单臂电桥的使用注意事项
1. 调节R时要缓慢细致,以得到精确平衡。

2. 保证Rx两端连接可靠,避免接触电阻影响。

3. 电源电压要稳定,避免浮动影响平衡点。

4. U表精度越高,测量结果越准确。

总之,单臂电桥利用简单的理论与电路,就可以准确测量未知电阻,是一种非常实用的电桥测量方法。

单臂电桥的使用方法1、先将检流计的锁扣打开（内，调节调零器把指针调到零位。

2、把被测电阻接在“x R”的位置上。

要求用较粗较短的连接导线，并将漆膜刮净。

接头拧紧，避免采用线夹。

因为接头接触不良将使电桥的平衡不稳定，严重时可能损坏检流计。

3、估计被测电阻的大小，选择适当的桥臂比率，使比较臂的四档都能被充分利用。

这样容易把电桥调到平衡，并能保证测量结果的4位有效数字。

4、先按电源按钮B，（锁定）再按下检流计的按钮G（点接）。

5、调整比较臂电阻使检流计指向零位，电桥平衡。

若指针指“+”，则需增加比较臂电阻，针指向“-”，则需减小比较臂电阻。

6、读取数据：比较臂 比率臂=被测电阻7、测量完毕，先断开检流计按钮，在断开电源按钮，然后拆除被测电阻，再将检流计锁扣锁上，以防搬动过程中损坏检流计。

通过电桥调节R2、R3、R4数值，当电桥平衡时有：R1=R2×（R3/R4）从而可以测量出被测电阻。

从图可以看出：R1被测电阻包括了引线电阻和接触面接触电阻，故实际电阻应减去引线电阻和接触面接触电阻，被测电阻越小，引线的误差越大，所以单臂电桥常用来测量1欧以上的电阻，一般量程为1～99990欧。

对于开关接触电阻一般在微欧级，不宜使用此电桥，因为引线电阻为毫欧级，无法测量，此时可以使用双臂电桥。

图2 单臂电桥原理图R1为被测电阻R2、R3、R4为可调电阻P为检流计E为电池电桥的应用很多，种类就不说了，一般应用是惠斯通单臂电桥，比如说做成传感器：把对某物理量电阻敏感的材料加工成传感电阻，作为电桥中的某一臂电阻，或某几个臂电阻，通过电桥的失衡程度（桥路电流或电压）来判断该物理量的大小，比如说应变片等等。

要注意的是，电桥是一种信号变换和放大电路，如果直接测传感电阻的改变，可能很困难，如果在传感电阻上加恒压测电流的改变也很困难，因为测量一个在很大的基值上附加的一个很小的信号是很困难的，因为需要大量程高灵敏度。

但是利用电桥可以把这个信号的基值去掉，变成了一个在零值附近的信号，并且可以通过桥路电压的增加，增大灵敏度。

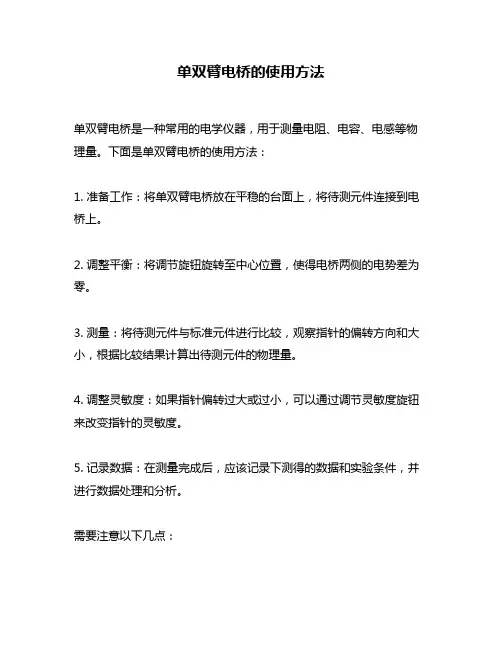

单双臂电桥的使用方法
单双臂电桥是一种常用的电学仪器，用于测量电阻、电容、电感等物理量。

下面是单双臂电桥的使用方法：
1. 准备工作：将单双臂电桥放在平稳的台面上，将待测元件连接到电桥上。

2. 调整平衡：将调节旋钮旋转至中心位置，使得电桥两侧的电势差为零。

3. 测量：将待测元件与标准元件进行比较，观察指针的偏转方向和大小，根据比较结果计算出待测元件的物理量。

4. 调整灵敏度：如果指针偏转过大或过小，可以通过调节灵敏度旋钮来改变指针的灵敏度。

5. 记录数据：在测量完成后，应该记录下测得的数据和实验条件，并进行数据处理和分析。

需要注意以下几点：
1. 在使用单双臂电桥时，应该避免触碰金属导体和接地线以及其他可能干扰测量结果的物品。

2. 在进行测量前应该检查仪器是否正常工作，并且根据实际情况选择合适的标准元件进行比较。

3. 在进行测量时，应该尽可能保持环境的稳定，避免外界干扰。

4. 在记录数据时，应该将实验条件、测量结果和数据处理方法都详细记录下来，以备后续分析和比较。

总之，在使用单双臂电桥进行测量时，需要认真、仔细地操作，保证实验的准确性和可靠性。

单双臂电桥的使用展开全文单臂电桥的使用（QJ23型）一前言电阻的测量，在电气测量中占有重要的地位。

测量方法可以采用仪表直接测量，也可以利用欧姆定律间接测量，但为了得到较高的测量精度，应用更多的是采用比较测量法，即用电桥去测量。

单臂电桥主要用来测量各种电机、变压器及各种电器设备的直流电阻。

以进行设备出厂试验及故障分析。

直流单臂电桥又称惠斯登电桥，是测量1欧姆以上中电阻的一种比较精密的测量仪器。

现以QJ23型直流单臂电桥为例，介绍它的结构组成和它的使用。

二单桥的分类1、模拟式2、数字式三、实验仪器1、仪器各部分的名称与性能 1 11 10①指零仪2②外接指零仪接线端钮B外接G外接③内外接指零仪转换开关93④测量盘调零外接外接⑤电源按钮⑥指零仪按钮8内接内接⑦被测电阻接线端钮⑧内、外接电源转换开关A×1000A×100A×10A×14⑨外接电源接线端钮⑩量程倍率开关灵敏度⑾指零仪零位调整器76512⑿灵敏度调节图一2、使用方法①、先将检流计的锁扣打开（内外），调节调零器把指针调到零位。

②、把被测电阻接在“”的位置上。

要求用较粗较短的连接导线，并将漆膜刮净。

接头拧紧，避免采用线夹。

因为接头接触不良将使电桥的平衡不稳定，严重时可能损坏检流计。

③、估计被测电阻的大小，选择适当的桥臂比率，使比较臂的四档都能被充分利用。

这样容易把电桥调到平衡，并能保证测量结果的4位有效数字。

④、先按电源按钮B，（锁定）再按下检流计的按钮G（点接）。

在电桥调平衡过程中，不要把检流计按钮按死，应是每改变一次比较臂电阻，按一次按钮测量一次，直至检流计偏转较小时，再按死检流计按钮。

⑤、调整比较臂电阻使检流计指向零位，电桥平衡。

若指针指“+”，则需增加比较臂电阻，针指向“-”，则需减小比较臂电阻。

⑥、读取数据：比较臂比率臂=被测电阻⑦、测量完毕，先断开检流计按钮，再断开电源按钮，然后拆除被测电阻，再将检流计锁扣锁上，以防搬动过程中损坏检流计。

QJ49a单臂电桥使用方法一、QJ49a单臂电桥的主要技术参数1、测量范围：1Ω---1.11110MΩ2、准确度：0.05%3、各量程主要参数：4、电源：4.5V（1号1.5V干电池3节）9V干电池1节二、仪器各部分名称1、指零仪2、量程倍率变换器：1100011001101110110013、测量盘：10×（1000Ω+100Ω+10Ω+1Ω+0.1Ω)4、外接指零仪接线端钮G外5、微调测量盘6、指零仪调零旋钮7、指零仪工作电源开关及灵敏度调节按钮8、测试电阻器接线端RX19、测试电阻器接线端RX210、外接标准电阻器接线端钮RS11、检流计电源开关G12、电桥电源开关B4.5V（3节1.5V电池串联联接）B1.5V（3节1.5V电池并联联接）三、使用前的准备（1）打开仪器电池盒，放入工作电池；（2）仪器水平放置，将”指零仪工作电源开关及灵敏度调节按钮“打开，接入9V工作电源，旋转”指零仪调零旋钮“，使指零仪指针指零。

四、一般电阻测量方法将被测电阻接至“测试电阻器接线端RX1”，将“仪器量程倍率变换器”旋转于适当的比值，打开“指零仪工作电源开关及灵敏度调节按钮”，按下“检流计电源开关G”和“电源开关B4.5V”或“电源开关B1.5V”按钮，并调节”测量盘“，至指零仪平衡。

被测电阻=量程倍率×测量盘示值之和五、电阻值比较测量方法（适宜阻值在102---104Ω电阻值的比较测量）将被测电阻接至“测试电阻器接线端RX2”，仪器”量程倍率变换器“置于×1处，“测量盘”示值与被测电阻相同。

按下“电桥电源开关”及“检流计电源开关G”，并调节“量程倍率”和“微调测量盘”，使指零仪无偏转，则：被测电阻=测量盘示值之和+微调测量盘示值若被测电阻值低于102Ω，或需要提高测量时，则：被测电阻=测量盘示值之和+微调测量盘示值+零位电阻（零位电阻值一般为0.015Ω）六、采用外接标准电阻测量方法（适宜阻值范围在10-10 Ω±0.1Ω间的电阻值的比较，比较为±0.01Ω）将作为标准的同名义值电阻接至“外接标准电阻器接线钮RS”，“测量盘”的位盘（×1000）旋至∞处，“量程倍率变换器”置于×1处，按下“电桥电源开关”和“检流计电源开关”，并调节“微调测量盘”至指零仪无偏转，则：被测电阻=标准电阻值+微调测量盘示值七、当电阻箱使用由仪器“外接标准电阻器接线钮RS”处引出接线，可作为可调电阻箱使用，可调电阻值范围为10×（1000Ω+100Ω+10Ω+1Ω+0.1Ω）八、使用注意事项1、若被测电阻值为完全未知的值时，应将“指零仪工作电源开关及灵敏度调节按钮”由逆方向旋至进起始点附近（灵敏度处），调节“测量盘”使电桥接近平衡，再逐渐增加灵敏度，并使电桥再次平衡，以避免指零仪剧烈偏转，若指零仪指针剧烈偏向一边，不回零点时，可将指零仪按钮放开，指针即可恢复至零点。
