变压器微机保护整定计算变压器是电力系统中常用的电气设备之一,其作用是将高电压变换为低电压,或者低电压变换为高电压。
在变压器运行的过程中,由于外界原因或者内部故障,有时候会出现过载、短路、过电压等问题,这是对变压器的安全运行造成了威胁。
为了保证变压器的安全运行,我们一般都会对变压器进行微机保护的整定计算。
本文将详细介绍变压器微机保护的整定计算方法。
过载是变压器运行中最常见的故障之一,当变压器长时间工作在额定负荷以上,会导致变压器的温升过高,甚至烧坏变压器。
为了保护变压器不被过载损坏,我们需要进行过载保护的整定计算。
过载保护的整定计算主要有以下几个步骤:1)确定过载保护的额定电流Ir。
Ir=牵引负荷电流+30%的发电机电流2)计算负载电流Il。
Il=变压器额定容量/(根号3×变压器额定电压)3)计算过载比例Ir/Il。
4)根据变压器的额定载流量和过载比例,查表得到整定系数。
5)根据整定系数计算过载保护的整定电流。
短路是变压器运行中较为严重的故障之一,当变压器的绕组短路时,会导致瞬时电流急剧增大,电压下降,进而引起设备的损坏。
为了防止短路故障对变压器的损害,我们需要进行短路保护的整定计算。
短路保护的整定计算主要有以下几个步骤:1)确定短路保护的额定电流Ik。
Ik=变压器额定容量/(根号3×变压器额定电压)2)计算短路电流Is。
Is=Ik×变压器的短路阻抗3)根据变压器的额定容量和短路电流,查表得到整定系数。
4)根据整定系数计算短路保护的整定电流。
过电压是变压器运行中常见的故障之一,主要是由于外界原因或者系统自身故障引起的电压突然升高。
过电压的存在会对变压器的绝缘性能造成严重的威胁,所以需要进行过电压保护的整定计算。
过电压保护的整定计算主要有以下几个步骤:1)确定过电压保护的额定电压Ub。
Ub=变压器额定电压×(1+5%)2)确定变压器的耐受电压Ud。
Ud=变压器的绝缘耐压水平×1.53)确定整定系数K。
供配电微机常用保护整定计算潘飞(大连西太平洋石油化工有限公司116600)摘要本文根据对供配电微机综合保护控制装置的实验摸索和理论研究,结合目前国内外常用微机综合保护控制装置的特点,简化了供配电设备微机常用保护的整定计算方法,给出了实用的计算数据。
关键词供配电,微机保护,综合保护,整定计算1引言随着微计算机技术的发展,微机综合保护控制装置(以下简称微机保护)将在供配电系统保护中获得广泛的应用。
如何将微机保护设置的恰到好处是摆在每个微机保护应用人员的重要任务。
微机保护装置的各种保护功能通常具有4~6段,每段保护既可选定时限也可为反时限,如将定时限动作时间设为0即成为速断保护,而且还可以通过编程自定义您所需要的各种保护和控制的新功能组合,再将多种保护和控制功能组成保护控制功能组,多组保护控制功能组之间可根据输入状态自动转换。
考虑经济和安装等问题而不必装设的机电式保护功能在微机保护中已变的非常容易实现。
2微机保护整定计算基础由于互感器、断路器等测量和执行元件及微机保护自身性能的提高,以及利用微计算机对多个供配电所或大型供配电系统的全部微机保护进行整定计算的需要,用于机电式保护继电器的部分整定计算方法已不能适应其要求,应给予修正。
2.1互感器变比在微机保护整定计算中,为了适应互感器二次数值的不同,不是采用互感器变比参与计算,用物理量作为整定值,而是用互感器的一次值作为计算参数,采用标幺值作为整定数据。
2.2接线系数由于机电式继电器的电流输入可为单相也可为两相差接,因此在整定计算时必须采用接线系数加以区分,而微机保护装置是同时输入三相数据,如仅有两相输入源也可由这两相输入源之和取反的方式作为第三相输入源,据此,在微机保护整定计算时已不需考虑接线系数。
2.3返回系数微机保护不必因接点压力问题考虑返回系数,通常过量动作返回系数K re大于0.95,欠量动作K re小于1.05,一些微机保护甚至达到0.98或1.02。
微机保护整定值计算一、微机保护整定值计算的概念和原理微机保护装置是现代电力系统中的重要设备,它通过采集电力系统的运行状态、测量电流和电压等参数,并根据预先设定的算法进行处理,从而实现对电力设备的安全保护。
整定值计算是保护装置工作的前提条件,其正确与否直接影响到保护装置的性能和电力设备的安全。
保护逻辑选择是指根据电力设备的特性和系统的结构,确定出适用的保护原则和方案。
不同的电力设备和系统,其保护原则和方案是不同的,因此在进行整定值计算之前,首先需要明确使用的保护逻辑。
参数设置是指根据保护逻辑和电力设备参数的输入要求,设置保护装置的参数。
这些参数包括:保护定时参数(如时间延迟、动作时间等)、电流、电压等触发值。
校验是指对设置的参数进行检查,确保其满足保护要求。
校验的方法主要包括仿真计算和实际测量。
仿真计算是通过对电力系统进行建模和仿真,计算得到设备的各个参数。
实际测量则是将保护装置连接到电力系统中,通过对电流、电压等参数的实时测量,来验证设置的参数是否满足保护要求。
二、微机保护整定值计算的方法1.收集电力设备和电力系统的参数。
这包括电力设备的额定参数、参数变化范围等信息,以及电力系统的线路参数、电流互感器和电压互感器的参数等。
2.选择适当的保护逻辑和保护方案。
根据电力设备的特性和系统的结构,确定出适用的保护原则和方案。
3.根据选定的保护逻辑和方案,设置保护装置的参数。
这些参数包括时间延迟、电流和电压等触发值。
4.进行仿真计算和校验。
通过对电力系统进行建模和仿真,计算得到设备的各个参数,同时通过实际测量来验证设置的参数是否满足保护要求。
需要注意的是,微机保护整定值计算涉及到电力系统的复杂性和不确定性,因此在进行计算时,需要考虑到系统的动态响应、异常工况等因素,并进行适当的容错处理。
三、微机保护整定值计算的注意事项1.充分了解电力设备和电力系统的特性。
只有深入了解电力设备的特性和系统的结构,才能准确选择保护逻辑和方案。
电力微机保护定值计算公式保护定值计算公式通常分为两个部分:故障定值计算和操作定值计算。
故障定值计算是用于判断故障发生时的当前位置和故障类型,操作定值计算是用于判断故障时的保护动作时间和动作特性。
故障定值计算公式中最常用的是电流定值计算公式。
电流定值通常通过计算故障电流和额定电流之间的比值来确定。
以下是一种常用的电流定值计算公式:Ipick = k * If其中,Ipick是电流保护整定值,k是系数,If是额定电流。
在实际应用中,系数k的取值根据具体设备和保护要求的不同而不同,一般在1.3~2.0之间。
除了电流定值之外,还有电压定值、功率定值等,这里不再详述。
操作定值计算公式通常包括时间定值和特性定值。
时间定值是用于判断保护设备的动作时间,一般分为动作时间上限和动作时间下限。
以下是一种常用的时间定值计算公式:Tmax = K1 * Td + K2Tmin = K3 * Td + K4其中,Tmax是动作时间上限,Tmin是动作时间下限,Td是电压最大行程时间,K1、K2、K3、K4是系数。
特性定值是用于判断保护设备的动作特性,一般包括动作特性类型和动作特性常数。
以下是一种常用的特性定值计算公式:F(t)=K*[1-e^(-a*t)]其中,F(t)是特性函数,K是特性常数,a是特性指数。
特性定值的选取需要根据具体的保护要求和设备特性进行判断,一般需要结合实际的运行情况和经验进行调整。
综上所述,电力微机保护定值的计算涉及到故障定值和操作定值两个部分,其中故障定值包括电流定值、电压定值、功率定值等,操作定值包括时间定值和特性定值等。
这些定值的计算需要根据具体的保护要求和设备特性进行选择和调整,同时还需要结合实际的运行情况和经验进行判断,以确保保护的灵敏度和可靠性。

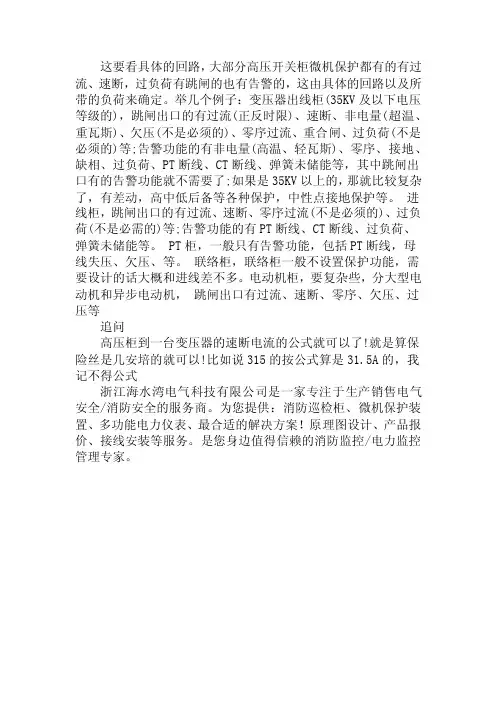

这要看具体的回路,大部分高压开关柜微机保护都有的有过流、速断,过负荷有跳闸的也有告警的,这由具体的回路以及所带的负荷来确定。
举几个例子:变压器出线柜(35KV及以下电压等级的),跳闸出口的有过流(正反时限)、速断、非电量(超温、重瓦斯)、欠压(不是必须的)、零序过流、重合闸、过负荷(不是必须的)等;告警功能的有非电量(高温、轻瓦斯)、零序、接地、缺相、过负荷、PT断线、CT断线、弹簧未储能等,其中跳闸出口有的告警功能就不需要了;如果是35KV以上的,那就比较复杂了,有差动,高中低后备等各种保护,中性点接地保护等。
进线柜,跳闸出口的有过流、速断、零序过流(不是必须的)、过负荷(不是必需的)等;告警功能的有PT断线、CT断线、过负荷、弹簧未储能等。
PT柜,一般只有告警功能,包括PT断线,母线失压、欠压、等。
联络柜,联络柜一般不设置保护功能,需要设计的话大概和进线差不多。
电动机柜,要复杂些,分大型电动机和异步电动机,跳闸出口有过流、速断、零序、欠压、过压等
追问
高压柜到一台变压器的速断电流的公式就可以了!就是算保险丝是几安培的就可以!比如说315的按公式算是31.5A的,我记不得公式
浙江海水湾电气科技有限公司是一家专注于生产销售电气安全/消防安全的服务商。
为您提供:消防巡检柜、微机保护装置、多功能电力仪表、最合适的解决方案!原理图设计、产品报价、接线安装等服务。
是您身边值得信赖的消防监控/电力监控管理专家。

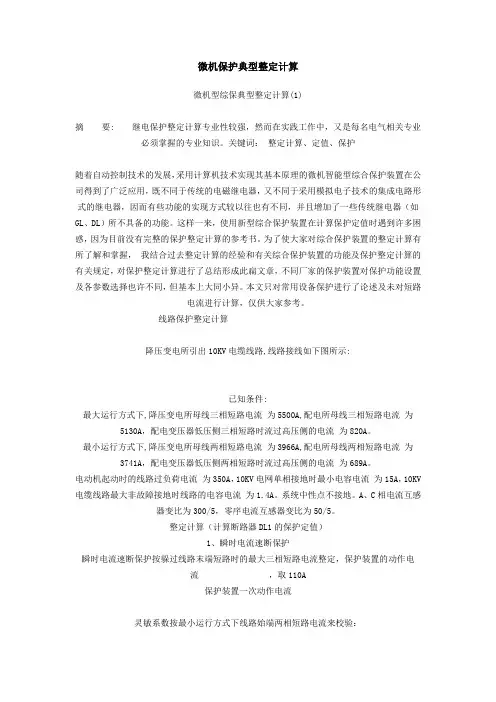

微机保护典型整定计算微机型综保典型整定计算(1)摘要: 继电保护整定计算专业性较强,然而在实践工作中,又是每名电气相关专业必须掌握的专业知识。
关键词:整定计算、定值、保护随着自动控制技术的发展,采用计算机技术实现其基本原理的微机智能型综合保护装置在公司得到了广泛应用,既不同于传统的电磁继电器,又不同于采用模拟电子技术的集成电路形式的继电器,因而有些功能的实现方式较以往也有不同,并且增加了一些传统继电器(如GL、DL)所不具备的功能。
这样一来,使用新型综合保护装置在计算保护定值时遇到许多困惑,因为目前没有完整的保护整定计算的参考书。
为了使大家对综合保护装置的整定计算有所了解和掌握,我结合过去整定计算的经验和有关综合保护装置的功能及保护整定计算的有关规定,对保护整定计算进行了总结形成此扁文章,不同厂家的保护装置对保护功能设置及各参数选择也许不同,但基本上大同小异。
本文只对常用设备保护进行了论述及未对短路电流进行计算,仅供大家参考。
线路保护整定计算降压变电所引出10KV电缆线路,线路接线如下图所示:已知条件:最大运行方式下,降压变电所母线三相短路电流为5500A,配电所母线三相短路电流为5130A,配电变压器低压侧三相短路时流过高压侧的电流为820A。
最小运行方式下,降压变电所母线两相短路电流为3966A,配电所母线两相短路电流为3741A,配电变压器低压侧两相短路时流过高压侧的电流为689A。
电动机起动时的线路过负荷电流为350A,10KV电网单相接地时最小电容电流为15A,10KV 电缆线路最大非故障接地时线路的电容电流为1.4A。
系统中性点不接地。
A、C相电流互感器变比为300/5,零序电流互感器变比为50/5。
整定计算(计算断路器DL1的保护定值)1、瞬时电流速断保护瞬时电流速断保护按躲过线路末端短路时的最大三相短路电流整定,保护装置的动作电流,取110A保护装置一次动作电流灵敏系数按最小运行方式下线路始端两相短路电流来校验:由此可见瞬时电流速断保护不能满足灵敏系数要求,故装设限时电流速断保护。
微机电动机保护装置整定计算前言微机电动机保护装置是对电动机进行保护的重要设备。
在实际应用中,为了使保护装置能够起到良好的保护作用,需要对保护装置进行合理的整定。
本文将介绍微机电动机保护装置整定计算的相关知识。
理论基础传统电动机保护装置一般采用电流、电压等信号来进行保护,但是这种保护方式具有很大的局限性,无法满足不同场合的需求。
微机电动机保护装置则采用数字信号处理技术,可以采集更多的信号,对电动机进行更好的保护。
微机电动机保护装置整定计算的基本原理是根据电动机的额定参数和运行状态来计算出保护装置的动作值,从而实现对电动机的保护。
其中,额定参数包括额定电压、额定电流等;运行状态包括电动机的负荷、转速等。
计算所得的动作值需要与实际的动作值进行比较,需要进行合理的整定。
整定计算方法微机电动机保护装置整定计算的方法主要包括三种:定值整定、时间比整定和时间电流整定。
定值整定法定值整定法是采用定值的方式进行整定。
在这种方法中,电动机的标准值和整定参数固定不变。
当电动机的实际运行状态与标准值一致时,保护装置不会动作;当实际运行状态超出标准值时,保护装置将动作。
定值整定法可以简单实用,但是无法满足复杂场合的需求。
时间比整定法时间比整定法是采用时间常数作为整定参数进行整定。
在这种方法中,时间常数的值决定了保护装置的整定程度。
时间比整定法可以适应不同场合的需求,但是需要根据实际情况确定时间比。
时间电流整定法时间电流整定法是采用时间常数和电流值作为整定参数进行整定。
在这种方法中,当电动机的运行电流超过整定值时,保护装置将按照时间常数进行保护。
时间电流整定法可以更加准确地保护电动机,但是需要根据实际情况确定整定参数的值。
实例分析以下以某一电动机实际应用为例进行演示整定计算。
该电动机额定电压为380V,额定功率为75kW,额定电流为142A。
运行负载为50%,转速为1800rpm。
应进行微机电动机保护装置整定计算。
根据时间比整定法,可计算出时间常数t = 0.05。
微机保护装置定值整定原则一、线路保护测控装置装置适用于10/35kV得线路保护,对馈电线,一般设置三段式电流保护、低周减载、三相一次重合闸与后加速保护以及过负荷保护,每个保护通过控制字可投入与退出。
为了增大电流速断保护区,可引入电压元件,构成电流电压连锁速断保护。
在双电源线路上,为提高保护性能,电流保护中引入方向元件控制,构成方向电流保护。
其中各段电流保护得电压元件与方向元件通过控制字可投入与退出。
(一)电流速断保护(Ⅰ段)作为电流速断保护,电流整定值I dzⅠ按躲过线路末端短路故障时流过保护得最大短路电流整定,时限一般取0~0、1秒,写成表达式为:I dzⅠ=KI maxI max =E P/(Z P min+Z1L)式中:K为可靠系数,一般取1、2~1、3;I max为线路末端故障时得最大短路电流;E P 为系统电压;Z P min为最大运行方式下得系统等效阻抗;Z1为线路单位长度得正序阻抗;L为线路长度(二)带时限电流速断保护(Ⅱ段)带时限电流速断保护得电流定值I dzⅡ应对本线路末端故障时有不小于1、3~1、5得灵敏度整定,并与相邻线路得电流速断保护配合,时限一般取0、5秒,写成表达式为:I dz、Ⅱ=KI dzⅠ、2式中:K为可靠系数,一般取1、1~1、2;I dzⅠ、2为相邻线路速断保护得电流定值(三)过电流保护(Ⅲ段)过电流保护定值应与相邻线路得延时段保护或过电流保护配合整定,其电流定值还应躲过最大负荷电流,动作时限按阶梯形时限特性整定,写成表达式为:I dz、Ⅲ=K max{I dzⅡ、2 ,I L}式中:K为可靠系数,一般取1、1~1、2;I dzⅡ、2为相邻线路延时段保护得电流定值;I L 为最大负荷电流(四)反时限过流保护由于定时限过流保护(Ⅲ段)愈靠近电源,保护动作时限愈长,对切除故障就是不利得。
为能使Ⅲ段电流保护缩短动作时限,第Ⅲ段可采用反时限特性。
反时限过电流保护得电流定值按躲过线路最大负荷电流条件整定,本线末端短路时有不小于1、5得灵敏系数,相邻线路末端短路时,灵敏系数不小于1、2,同时还要校核与相邻上下一级保护得配合情况。

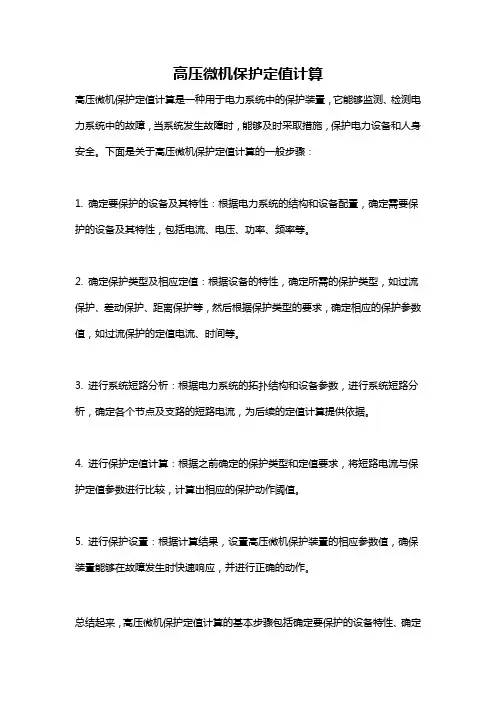

高压微机保护定值计算
高压微机保护定值计算是一种用于电力系统中的保护装置,它能够监测、检测电力系统中的故障,当系统发生故障时,能够及时采取措施,保护电力设备和人身安全。
下面是关于高压微机保护定值计算的一般步骤:
1. 确定要保护的设备及其特性:根据电力系统的结构和设备配置,确定需要保护的设备及其特性,包括电流、电压、功率、频率等。
2. 确定保护类型及相应定值:根据设备的特性,确定所需的保护类型,如过流保护、差动保护、距离保护等,然后根据保护类型的要求,确定相应的保护参数值,如过流保护的定值电流、时间等。
3. 进行系统短路分析:根据电力系统的拓扑结构和设备参数,进行系统短路分析,确定各个节点及支路的短路电流,为后续的定值计算提供依据。
4. 进行保护定值计算:根据之前确定的保护类型和定值要求,将短路电流与保护定值参数进行比较,计算出相应的保护动作阈值。
5. 进行保护设置:根据计算结果,设置高压微机保护装置的相应参数值,确保装置能够在故障发生时快速响应,并进行正确的动作。
总结起来,高压微机保护定值计算的基本步骤包括确定要保护的设备特性、确定
保护类型及相应定值、进行系统短路分析、进行保护定值计算以及进行保护设置。
在计算过程中需要考虑设备的特性、系统的拓扑结构以及短路电流等因素。
微机保护整定计算原则带时限电流速断保护的电流定值I dzⅡ应对本线路末端故障时有不小于1.3~1.5的灵敏度整定,并与相邻线路的电流速断保护配合,时限一般取0.5秒,写成表达式为:I dz.Ⅱ=KI dzⅠ.2式中:K为可靠系数,一般取1.1~1.2;I dzⅠ.2为相邻线路速断保护的电流定值(三)过电流保护(Ⅲ段)过电流保护定值应与相邻线路的延时段保护或过电流保护配合整定,其电流定值还应躲过最大负荷电流,动作时限按阶梯形时限特性整定,写成表达式为:I dz.Ⅲ=K max{I dzⅡ.2 ,I L}式中:K为可靠系数,一般取1.1~1.2;I dzⅡ.2为相邻线路延时段保护的电流定值;I L 为最大负荷电流(四)反时限过流保护由于定时限过流保护(Ⅲ段)愈靠近电源,保护动作时限愈长,对切除故障是不利的。
为能使Ⅲ段电流保护缩短动作时限,第Ⅲ段可采用反时限特性。
反时限过电流保护的电流定值按躲过线路最大负荷电流条件整定,本线末端短路时有不小于1.5的灵敏系数,相邻线路末端短路时,灵敏系数不小于 1.2,同时还要校核与相邻上下一级保护的配合情况。
选择哪一条反时限特性曲线完全取决于负荷特性和与其他相邻继电保护相配合。
反时限特性特别适用于保护直配线、变压器、电动机以及低压配电线路,尤其是在线路有分支线,且分支线用高压熔断器保护时具有更优秀的保护特性。
(五)电压闭锁的电流保护一般情况下,电压元件作闭锁元件,电流元件作测量元件。
对Ⅰ、Ⅱ电流保护,电压元件应保证线路末端故障有足够的灵敏度。
对Ⅲ电流保护,电压元件应躲过保护安装处的最低运行电压。
低电压闭锁元件引入电流保护,可提高电流保护的工作可靠性,也可提高电流保护的灵敏度。
低电压元件的动作电压一般取60%~70%的额定电压。
(六)低周减载为防止重合闸期间,低周减载误动作,一般设置低电压、低电流以及滑差闭锁元件。
低电压元件的动作值取65%~70%的额定电压,低电流元件的动作值取10%的额定电流,滑差闭锁元件取3Hz/S。
微机保护的定值计算常风然,张洪(河北电力调度通信中心,河北省石家庄市050021)摘要:合理、正确的继电保护定值是可靠实现电网保护的必要条件,但目前大量应用的微机保护的部分定值不能完全按照整定规程计算。
通过分析微机保护硬件软件的特点,比较了微机保护与传统保护的异同,认为微机保护的应用提高了继电保护的运行水平,但同时提高了对整定计算人员的要求。
针对目前国内常用的微机型线路保护和变压器保护装置,具体讨论了部分定值的整定方法,认为微机保护应考虑各CPU间定值的配合;时间元件可精确整定;阻抗、电流等定值应充分考虑其算法、特性,根据该定值在保护中的不同功能综合整定;控制字整定时需考虑到软件流程等。
建议微机保护在定值方面的发展方向应该是减少项目、分层管理、优化人机界面、加强售后服务。
关键词:微机保护;定值计算;电力系统如果说配置齐全、质量优良、技术性能先进的继电保护装置及相应完善合理的二次回路,是实现电网可靠保护的物质基础,那么合理、正确的继电保护定值无疑就是保证电网安全稳定运行、减轻故障设备损坏程度的必要条件。
继电保护定值与对继电保护的可靠性、选择性、灵敏性、速动性的要求均密切相关。
为使继电保护整定计算人员有所依据,文献[1]~[3]分别针对不同的保护对象给出了计算原则,但随着微机型保护装置的大量应用,新原理、新技术的不断推广,整定计算规程(导则)只能给出原则性的规定,对一些具体装置上的某些定值,不可能也没有必要在规程(导则)中全部体现,然而这些定值并非是无关紧要的。
本文以国内目前常用的几种高压线路保护和变压器保护为例,结合河北电网的应用情况,就其中部分定值的整定提出建议,并就微机保护在定值方面的发展提出一些看法。
1整定计算的新特点在广泛应用微机保护后,与以前相比,整定计算至少在以下几个方面明显不同。
(1)对计算人员的要求提高了,计算人员对电力系统和保护装置的认识必须达到相当的深度。
微机保护的使用使设计、调试、检验等工作变得相对轻松了很多,但整定计算工作却更复杂了。
某垃圾焚烧发电厂微机保护整定值计算发表时间:2020-05-07T06:56:48.661Z 来源:《河南电力》2020年1期作者:江婷[导读] 本文根据综保厂家提供的装置数据,针对某垃圾发电厂2×9MW机组的发电机及主变压器保护,分类分项,引用公式进行了详细的保护定值计算研究。
(中国恩菲工程技术有限公司北京 100038)摘要:本文根据综保厂家提供的装置数据,针对某垃圾发电厂2×9MW机组的发电机及主变压器保护,分类分项,引用公式进行了详细的保护定值计算研究。
关键词:电厂;微机保护;整定计算1发电机参数Pe=9MW;cosФ=0.8;Ue=10.5kV;Ie=619A;空载励磁电压:43V;额定励磁电压:146V;额定励磁电流:221A;直轴同步电抗Xd= 1.95;直轴瞬变电抗Xd’= 0.208;直轴超瞬变电抗Xd’’= 0.128;2 主变参数升压变容量10MV A,阻抗电压为7.5%,变比38.5/10.5kV,连接组别YN,d11。
3 发电机保护CT、PT配置CT变比:nTA=1000/5=200;机端PT变比:;4 发电机保护整定计算4.1纵差保护发电机二次侧额定电流IGe = Ie /nTA=619/200=3.095A;1)差动速断电流Icdsd=4IGe=12.38A(根据导则,差动速断按非同期合闸产生的最大不平衡电流整定,一般取(3~5)IGe,建议取4 IGe2)最小动作电流定值ICD=0.3IGe=0.3*3.095=0.9285A;3)拐点电流定值IB=0.8 IGe =0.8*3.095=2.476A;4)差动特性比率制动斜率KID=0.4;4.2 复合电压过电流(电流可带记忆)保护1)过流电流定值:Iop.K=Krel*IGe/Kr=1.3*3.44/0.95=4.71A;过流电流定值的整定视现场具体应用情况而定。
通常考虑如下的定值配合:发电机的过流保护定值按躲过发电机的最大负荷电流整定。
变配电站综合自动化装置(微机保护)的保护配置与整定值计算变配电站综合自动扮装置(微机庇护)的庇护配置与整定值计算变配电站综合自动扮装置(微机庇护)的庇护功能由软件来实现,很多产品按照电力系统要求来编制,庇护配置比较全。
有些庇护功能工业与民用建筑变配电站不必定需要,整定计算资料也很难找到,二次电路设计好就可以了,调试时再按照有关要求将需要的庇护投入,将不需要的庇护退出。
对于能够找到整定计算资料的庇护,可以尽量将其投入,以便使变配电站综合自动扮装置(微机庇护)的功能得到最大程度地发挥。
1 庇护配置与整定值计算的依据1.1 变配电站的庇护应按照国家设计规范《电力装置的继电庇护与自动装置设计规范》(GB50062-92)来进行配置。
此规范公布于1992年7月。
变配电综合自动化系统装置(微机庇护)的某些庇护功能已超出该规范的规定,可按照需要进行庇护配置与整定值计算。
1.2 工业与民用建筑变配电站的庇护整定主要按照中国航空工业规划设计研究院主编的工业与民用配电设计手册(第三版)第四与第七章进行,其中变配电综合自动化系统装置(微机庇护)整定内容较少,可按照手册中的常规庇护来进行庇护整定值计算。
2 电流速断庇护配置与整定计算2.1 庇护配置电流速断庇护是进出线的主庇护,母联庇护在合闸时将电流速断庇护投入,合闸后自动或人工手动将电流速断庇护退出。
变配电站综合自动化系统装置(微机庇护)母联庇护均为自动退出(称为母线充电庇护)。
电源进线的电流速断庇护整定设计手册没有专门介绍,它应与上一级变配电站出线的电流速断相配合。
由电力系统变配电站供电的电源进线都由电力部门来整定。
工业与民用建筑内部分变配电站的电源进线电流速断庇护需要按照上一级变配电站母线的短路容量计算出短路电流后进行整定。
上一级变配电站出线采纳带延时电流速断后,分变配电站的电源进线采纳不带延时电流速断庇护,二者可以采纳同一动作电流,通过延时来保证选择性。
但电力系统变配电站出线一般都采纳不带延时的电流速断庇护,这就给用户变配电站电源进线电流速断庇护的整定带来困难。
微机保护原理及整定计算讲课提纲2008-11-26下午一.简要介绍继电保护的任务及基本要求1.任务:当被保护元件故障时跳闸切除故障,当被保护元件不正常工作时发出信号报警。
电力系统运行中,由于风雨雷电影响,设备缺陷和绝缘老化,运行维护不当和操作错误等原因,致使组成电力系统的电气元件(发电机,变压器,母线,输电线路等)可能发生故障和不正常工作状态。
故障主要是各种类型的短路包括三相短路,两相短路,两相接地短路,单相接地短路,以及发电机,变压器同一相绕组的匝间短路。
常见的不正常工作状态是过负荷,系统振荡和频率降低。
故障的危害是故障点及故障回路的设备可能损坏,影响用户供电及系统稳定。
2.基本要求:选择性,快速性,灵敏性,可靠性。
选择性:指保护装置选择故障元件的能力断路器失灵后宜采用远后备220KV及以上电压线路宜采用近后备,含主备两套快速性:快速切除故障可以减小故障元件的损坏程度,加快非故障部分电压的恢复,为电动机自启动创造有利条件,提高电网系统运行的稳定性。
灵敏性:指保护装置对被保护电气元件可能发生的故障的反应能力,灵敏性通常用灵敏系数K来衡量,灵敏系数应根据对保护装置动作最不利的条件进行计算。
对于过量保护K=保护区末端金属性短路时故障参数的最小计算值/保护装置整定动作值对于欠量保护K=保护装置整定动作值/保护区末端金属性短路时故障参数的最大计算值一般K》1,对主保护不小于1.5-2,对后备保护不小于1.2-1.5可靠性: 指保护装置应该动作时,它不应拒动, 而在不应该动作时,它不应误动,它与保护装置本身的设计,制造,安装质量有关,也于调试维护水平有关.二.发电机保护原理判据及整定运行中的发电机,定子绕组和励磁回路都可能发生故障,常见故障如下:1.定子绕组相间短路2. 定子绕组单相接地3. 定子绕组一相匝间短路4. 发电机,励磁回路一点或两点接地故障,相应故障装设相应的保护含纵差保护,横差保护,零序保护,相间短路后备保护,过负荷保护, 励磁回路接地保护,过电压保护,失磁保护,逆功率保护.1. 发电机差动保护原理及整定4.1.1 二段式比率制动差动保护装置设置二段式比率制动差动保护作为发电机的主保护,能反映发电机内部相间短路等故障。
微机综保整定计算方法摘要:继电保护整定专业性较强,然而在实践工作中,又是每名电气相关专业必须掌握的专业知识。
关键词:微机综保整定计算定值保护随着自动控制技术的,采用计算机技术实现其基本原理的微机智能型综合保护装置在公司得到了广泛应用,既不同于传统的电磁继电器,又不同于采用模拟技术的集成电路形式的继电器,因而有些功能的实现方式较以往也有不同,并且增加了一些传统继电器(如GL、DL)所不具备的功能。
这样一来,使用新型综合保护装置在计算保护定值时遇到许多困惑,因为目前没有完整的保护整定计算的书。
为了使大家对综合保护装置的整定计算有所了解和掌握,我结合过去整定计算的经验和有关综合保护装置的功能及保护整定计算的有关规定,对保护整定计算进行了形成此扁文章,不同厂家的保护装置对保护功能设置及各参数选择也许不同,但基本上大同小异。
本文只对常用设备保护进行了论述及未对短路电流进行计算,仅供大家参考。
降压变电所引出10KV电缆线路,线路接线如下图所示:已知条件:最大运行方式下,降压变电所母线三相短路电流为5500A,配电所母线三相短路电流为5130A,配电变压器低压侧三相短路时流过高压侧的电流为820A。
最小运行方式下,降压变电所母线两相短路电流为3966A,配电所母线两相短路电流为3741A,配电变压器低压侧两相短路时流过高压侧的电流为689A。
电动机起动时的线路过负荷电流为350A,10KV电网单相接地时最小电容电流为15A,10KV电缆线路最大非故障接地时线路的电容电流为。
系统中性点不接地。
A、C相电流互感器变比为300/5,零序电流互感器变比为50/5。
整定计算(计算断路器DL1的保护定值)1、瞬时电流速断保护瞬时电流速断保护按躲过线路末端短路时的最大三相短路电流整定,保护装置的动作电流,取110A保护装置一次动作电流灵敏系数按最小运行方式下线路始端两相短路电流来校验:由此可见瞬时电流速断保护不能满足灵敏系数要求,故装设限时电流速断保护。
配电系统微机保护讲解一、微机保护介绍微机保护作为继电保护的发展方向,其主要原理是通过计算机(CPU/单片机)为核心,完成所有数据的高速逻辑运算,通过输入通道给定计算机逻辑运算的输入指令或采集数据,计算机运算处理结果通过输出通道、各类型通讯接口(多数采用485通讯)等传输,针对电网异常情况做出反应,快速切断故障电路,从而实现保障电网稳定运行的功能。
目前,微机保护相比较传统的继电器保护具有快速性,高可靠性,高稳定性,高适配性等优势,是继电保护系统后续着重发展方向。
目前微机保护主要由线路保护和设备保护两种,也有说法细分为线路保护、母线保护、变压器保护、电容器保护、备自投保护、高压电动机保护、差动保护等等,其实归根原理微机保护主要还是线路保护和设备保护两种,用以保护输电线路、母线、变压器和主要用电设备。
二、微机保护与传统继电保护对比1、传统的继电器保护装置是通过配电系统中输入的电流和电压模拟量,与我们在继电保护装置中预设定的机械量或者电气量相对比,根据对比结果判断保护是否动作。
微机保护装置是通过配电系统中电流和电压(电流互感器和电压互感器)模拟量、相应开关位置模拟量等,进行逻辑运算或数字运算,将运算结果与我们提前整定的保护数值进行对比,根据对比结果判断保护是否动作。
2、传统的继电保护装置可靠性还可以,但是却具有灵活性不足,作用比较单一,维修保养调试不便,后续功能不便扩充,模拟量对比能力单一且占用空间大等缺点。
微机保护拥有更高的可靠性和更大的灵活性,元器件集成化,占用空间小,后续扩充功能插件方便,一般微机保护都会有预留扩充插件口,维护调试维修方便,使用和整定定值数字可视化,准确快捷,且整体成本要比传统继电保护装置要低。
三、微机保护主要组成和功能微机保护硬件系统主要由运算处理器、显示屏、键盘、时钟、远程通信信号装置等部分组成。
配电系统微机保护装置一般具有以下功能:1、保护2、测量3、自动重合4、人-机界面5、事件记录6、动作报警7、断路器开合控制8、远程通信9、时钟等功能,其中最主要的是保护功能。
项目管理垃圾焚烧发电项目微机继电保护整定计算书及定值清
单
微机继电保护整定计算书及定值清单如下:
1. 发电机差动保护整定值计算:
- 过电流保护:Ipickup = 1.2 In, TMS = 0.5 s
- 零序电流保护:Ipickup = 0.2 In, TMS = 0.2 s
- 负序电流保护:Ipickup = 0.3 In, TMS = 0.3 s
2. 线路保护整定值计算:
- 过负荷保护:Ipickup = 1.5 In, TMS = 0.2 s
- 短路保护:Ipickup = 5.0 In, TMS = 0.1 s
- 距离保护:Zpickup = 0.8 Zn, TMS = 0.4 s
3. 母线保护整定值计算:
- 过电流保护:Ipickup = 1.2 In, TMS = 0.5 s
- 过压保护:Vpickup = 1.1 Un, TMS = 0.3 s
4. 高低压保护整定值计算:
- 过压保护:Vpickup = 1.15 Un, TMS = 0.2 s
- 欠压保护:Vpickup = 0.85 Un, TMS = 0.1 s
5. 过热保护及过载保护整定值计算:
- 过热保护:Tp = 90 ℃, TMS = 0.5 s
- 过载保护:Ipickup = 1.5 In, TMS = 0.3 s
6. 整定值清单:
- 发电机差动保护:过电流保护、零序电流保护、负序电流保护
- 线路保护:过负荷保护、短路保护、距离保护
- 母线保护:过电流保护、过压保护
- 高低压保护:过压保护、欠压保护
- 过热保护及过载保护:过热保护、过载保护。
微机型综合保护装置整定值计算
袁和平
【期刊名称】《化学工业与工程技术》
【年(卷),期】2000(021)005
【摘要】介绍了微机型电动机速断保护装置的整定值计算.给出了计算保护定值的公式:(1)在采用正序电流及全电流加延时的情况下,Idz=KkKjIqd/Ne;(2)在采用全电流无延时的情况下,Idz=KdKkKjIqd/Ne.分析了微机型变压器过流保护装置的特性,介绍了计算过流定值的方法和灵敏度检验以及计算实例.
【总页数】3页(P41-43)
【作者】袁和平
【作者单位】中石化南化公司,大化肥工程建设指挥部,江苏,南京,210048
【正文语种】中文
【中图分类】TP311.5
【相关文献】
1.煤矿井下低压过流保护装置的选择及整定值的计算 [J], 丁光彬
2.微机型综合保护装置在供电系统中的应用及发展 [J], 崔天同;刘少军
3.高压电动机使用数字式保护装置整定值的计算 [J], 陈支银
4.微机型综合保护装置在电力系统中的应用 [J], 张峰
5.微机型综合保护装置在电力系统中的应用 [J], 张峰
因版权原因,仅展示原文概要,查看原文内容请购买。
定值整定原则及公式
一.定值整定原则
1.以下整定原则与公式均取系统容量Sj=1000MV A,参考书籍为《工业与民用配电设计手册》第三版,相应参考页码标注均取与此。
二.系统阻抗以及各元件阻抗
(1)电缆P133 表4-12
ZR-YJV型系统阻抗Sj=1000MV A时,每千米阻抗标幺值X:
150mm2 0.080
185mm2 0.077
电缆阻抗X=X*L L-电缆长度
(2)变压器P128 表4-2
X=(Uk%/100)*(Sj/Sr)
Uk%-变压器短路阻抗基准容量Sj=1000MV A Sr-变压器额定容量(3)系统阻抗(由天津滨海供电分公司提供)
110kV入口处系统阻抗最大运行方式下0.5357 最小运行方式下0.9880
下一电压等级的系统阻抗均为入口处的阻抗加上相应的线路以及变压器的阻抗。
三.基准电压基准电流P127 表4-1
基准容量Sj=1000MV A 基准电压Uj 系统标准电压Un 系统基准电流Ij
Un(kV) 0.38 6 35 110
Uj(kV) 400 6.3 37 115
Ij(kV) 1443 91.6 15.6 5
四.短路电流计算P134 4-13
短路点三相短路电流Ik=Ij/X
Ij为所在电压级别额基准电流
X为短路点的系统阻抗
短路点两相短路电流为此短路点三相短路电流的0.866倍
一般三相短路电流用来计算速断值,两相短路电流用来核算灵敏度.
五.定值计算公式
定值计算中用到的各个系数的取值及符号定义
可靠系数Krel P336
用于过负荷计算时作用与发信号取1.05 作用与跳闸取1.2
用于过流计算时取 1.1
用于速断计算时取 1.2
接线系数Kjx=1
返回系数Kr=0.95 P336
配合系数Kco=1.1
过负荷系数Kgh 当无自启动电机时取1.3
当有自启动电机时取 2
nTA ----CT变比
Iop.k ---动作电流
IlrT------变压器高压侧额定电流
Ksen----灵敏系数
Igh----过负荷电流
(1)变压器保护
1.无差动保护的变压器P297
过流:保护装置的动作电流(应躲过可能出现的过负荷电流):
Iop•K=(Krel*Kjx*Kgh*IlrT)/(Kr*nTA)
保护装置的灵敏系数〔按电力系统最小运行方式下,低压侧两相短路时流过高压侧(保护安装处)的短路电流校验〕:
Ksen=I2k2.min/Iop≧1.5
I2k2.min---小方式下变压器低压侧两相短路时,流到高压侧的稳态电流
速断:保护装置的动作电流(应躲过低压侧短路时,流过保护装置的最大短路电流): Iop·K=Krel*Kjx*I2k3·max/nTA
I2k3.max---大方式下变压器低压侧三相短路电流传递到高压侧的超瞬态电流保护装置的灵敏系数(按系统最小运行方式下,保护装置安装处两相短路电流校验):
Ksen=I1k2.min/Iop≧2
I1k2.min---小方式下保护装置安装处两相短路超瞬态电流
过负荷:保护装置的动作电流(应躲过额定电流):
Iop·K=(Krel* Kjx*I1rT)/(Kr*nTA)
2.有差动保护的变压器P333
(1)比率制动差动保护起动电流由于电流补偿有一定误差以及变压器分接开关位置变化产生不平衡电流,所以差动保护动作值必须大于一个启动定值
Iop.min>(0.2-0.3)In In—高压侧的二次额定电流
取0.4 In
(2)比例制动系数K 区内故障时大于固定整定值,保护可靠动作,区内故障时小于固定整定值,使保护不动作一般取0.3-0.5
取0.4
(3)差动速断动作电流由于微机保护的动作速度快,励磁涌流开始衰减很快,因此微机保护的差动速断整定值应比电磁式大Id≧(5-6) In
取6 In
(4)二次谐波制动系数一般取15%
五次谐波制动系数一般取30%
注:聚甲醛因为保护设备采用德威特的,所以定值维持原先格式。
(5)后备保护来自滨海电力
1.低后备
过流:保护装置的动作电流应躲过可能出现的过负荷电流
Iop•K=(Krel*Kjx*Kgh*I2rT)/(Kr*nTA)
速断:按两相短路灵敏系数大于1.5来整定
Iop•K=0.866I k/1.5*nTA
Ik为低压侧母线小方式下三相短路电流
2.高后备
过负荷:保护装置的动作电流(应躲过额定电流):
Iop·K=(Krel* Kjx*I1rT)/(Kr*nTA)
过流:保护装置的动作电流(应躲过可能出现的过负荷电流):
Iop•K=(Krel*Kjx*Kgh*IlrT)/(Kr*nTA)
与上级配合:一次电流小于上级,或者时间上小于上级
Iop•K=I/(nTA*Kco) I---上级过流一次值
与下级配合:一次电流大于下级,或者时间上大于下级
Iop•K=Krel*Kco*I*{6/35(1-0.95)}/nTA I---下级过流一次值
(2)线路保护P309
1.过流:保护装置的动作电流应躲过线路可能出现的过负荷电流
Iop•K=(Krel*Kjx*I gh)/(Kr*nTA)
保护装置的灵敏系数按最小方式下线路末端两相短路电流校验:
Ksen= I2k2.min/Iop≧1.5
I2k2.min--为小方式下线路末端相短路电流
2.带时限速断:保护装置的动作电流应躲过相邻元件末端短路时的最大三相短路电流或者与相邻元件的电流速断保护的动作电流相配合,按两个中较大者整定:
Iop·K=Krel*Kjx*I3k3·max/nTA
或 Iop·K=Kco*Kjx*Iop3 /nTA
Iop3—相邻元件电流速断保护的一次动作电流
I3k3—相邻元件末端短路时最大三相短路电流
Ksen≧2
3.无时限速断:保护装置的动作电流应躲过线路末端短路时最大三相短路电流
Iop·K=Krel*Kjx*I2k3·max/nTA
I2k3—大方式下线路末端最大三相短路电流
Ksen≧2
注:经计算一般情况下无时限速断都不满足灵敏度
(3)电动机保护P323
1.速断:保护装置的动作电流应该躲过电动机的起动电流
Iop•K=(Krel*Kjx*K st*Ir)/nTA
Kst 电动机起动电流倍数取8倍Ir—电动机额定电流
Ksen=Ik2.min/Iop≧2
2.过负荷:保护装置的动作电流应躲过电动机额定电流:
Iop·K=(Krel* Kjx*Ir)/(Kr*nTA)
动作时限:躲过电动机的自起动时间
当保护装置用超强反时限时,二倍动作电流时间整定公式为:
tgh=150/[(2Iop.k*nTA/(Kjx*Ir))2-1]
(4)母联保护P315
1.速断:保护装置的动作电流应按最小灵系数2来整定
Iop·K≦Ik2.min/2 nTA
Ik2.min—最小运行方式下母线两相短路时,流过保护安装处的超瞬态电流
2.过电流:保护装置的动作电流应躲过任意母线段的最大负荷电流
Iop•K=(Krel*Kjx*I fh)/(Kr*nTA)
Ifh—一段母线的最大负荷电流
灵敏系数按最小方式下母线两相短路时流过保护装置的短路电流校验
Ksen=Ik2.min/Iop≧1.5
注:滨海电力一般母联取进线或受总一次电流的一半。
