施工现场临时用电：配电箱一级二级三级定义及管理规范在实际施工过程中，会发生需要临时用电的情况，因此临时搭建变电所用电设备，再由各级配电箱分支到各个用电现场。

所以配电箱可分为三种：一级配电箱、二级配电箱和三级配电箱。

一、临时用电
该视频内容包括：
1、施工现场临时用电配电系统；
2、临时用电作业人员；
3、临时用电接地措施；
4、电线电缆的固定及导管敷设；
5、配电箱；
6、漏电保护器的设置；
7、建筑机械操作；
8、用电设备的检查及使用；
9、临时照明；
10、临时用电工程的验收；
11、常见违章作业；
12、临时宿舍用电违章现象；
13、电气灭火器的选择；
14、触电急救；
15、临时用电资料归档管理。

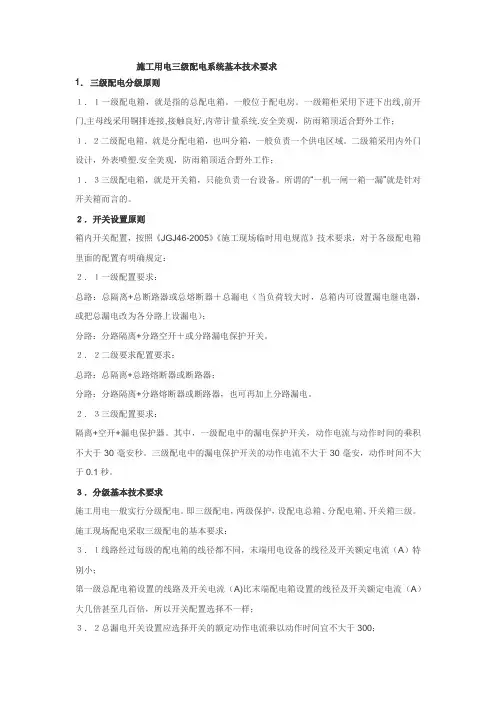

一级配电箱是从变压器引入三相电源，地线，零线。

施工用电配电柜作为建筑工地施工用电用，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。

全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的,，非常适合各类达标工程采用。

一级柜采用下进下出线，前开门，主母线采用铜排连接，接触良好，内带计量系统，安全美观，防雨箱顶适合野外工作。

二级配电箱是从一级配电箱电源线至临时用电现场。

二级配电箱同样适用于建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。

全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。

二级配电箱采用内外门设计，外表喷塑，安全美观，防雨箱顶适合野外工作。

二级配电箱要离地1.5M放置
总开关60A——DZ47-63 100A
照明开关16A——DZ47-63 16A 两相漏电开关
空调1.5P—20A——DZ47-63 20A两相漏电开关
电热水器8000W+洗衣机——DZ47-63 60A两相漏电开关（因为没有40A的开关，只有32A的）
插座开关16A ——DZ47-63 16A
主要用电器为冰箱、电磁炉、微波炉
总开关不用带漏电，分支开关最好带漏电保护。

因为人体通过30mA 有致命危险，而漏电开关的动作电流是15—30mA。

三级配电箱是电器设备自身的控制柜。

三级配电箱即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设用电设备，形成三级配电。

“两级保护”主要是指采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱或总配电箱中加装一级漏电保护器，总体上形成两级保护。

“一机、一闸、一漏、一箱、一锁”的原则，即严禁同一个开关电器直接控制二台及二台以上用电设备（含插座）。

二、临时用电的管理
1、开工前必须认真编制临时用电施工组织设计
临时用电设备在5台或5台以上或设备总容量在50KW以上者，应编制临时用电施工组织设计。

主要内容有：（1）现场勘察；（2）确定电源进线和变电所、配电室、总配电箱、配电箱、未级电箱装设位置及线路方向；（3）负荷计算；（4）绘制电器平面图、立面图和接线系统图；（5）选择导线截面；（6）制订安全用电技术措施的电器防火措施。

2、加强临时用电技术管理工作
按照“规范”的规定，临时用电工程施工组织设计必须由技术人员编制，技术负责人审核，项目经理批准后实施，同时施工现场要建立临时用电安全技术档案。

其主要内容为：（1）关于临时用电施工组织设计资料；（2）关于技术交底资料；（3）关于安全检测记录；（4）关于电工维修记录等。

3、加强临时用电安全的指导和监督
加强施工用电安全管理，对全场施工人员进行安全用电教育。

保证临时用电生产安全运行，尤其是保障人身安全、防止触电伤害事故的重要环节。

各级管理人员必须认真学习、贯彻执行“规范”标准：各单位机电管理人员加强业务学习和指导工作，应组织定期学习“规范”，电气作业人员要不断提高自身业务技术水平，认真按部颁“规范”搞好现场临时用电搭设，公司有关职能部门要各负其责，加强监督检查。

4、施工现场用电配电箱
必须实行，三相五线制，三级供电、二级保护（总配电箱、分配电箱。

未级开关箱）全部要实行铁制配电箱，严禁使用木质配电箱。

配电箱内必须设置在任何情况下都能够分析、隔离电源的开关电器。

配电箱内所有开关电器应与配电线路相对配合。

作分路设置，以确保专控，开关箱两用电设备之间必须实行“一机一闸一保险”制。

防止“一间多机带来的意外伤害事故。

配电箱必须坚固、完整、严密，箱门加锁，箱门上要涂红色危险标志，箱内不得有杂物，配电箱要按配电级别顺序编号。

落地配电箱柜下地面应平整，防止水淹、土埋，箱柜附近不准堆放杂物。

5、加强电气材料管理
这对于减少或杜绝电气伤害事故具有十分重要意义。

要严禁使用无生产许可证、无产品质量合格证、无厂、无地名的伪劣产
品，购买电器材料必须要到有生产许可证、有产品质量合格证的厂家购买，严禁在市场采购。

6、加强施工用电照明管理
施工现场按施工平面布置图和临时用电安全规定进行布线安装。

施工现场的照明线路全部采用护套线管敷设，办公区、生活区、工作棚、场地照明分路设置分路控制，灯炮距地面2.50m以上。

7、加强电气设备的管理
现场各种电气设备未经检查合格不准使用，使用中的电气设备必须保证正常的工作状态，严禁带故障运行。

露天使用的电气设备搭设防雨罩棚，凡被雨淋、水淹的电气设备应进行必要的干燥处理，经检测绝缘试运行合格后方可使用。

使用电气设备前，必须由专业电工先进行试运转，正常后交给操作人员使用。

用电机械设备工作结束或停工一小时以上，必须将开关箱断电、上锁、保护好电源线和工具。

8、电动机械作业人员的要求
凡使用或操作电动机械的专业人员，必须进行安全用电的技术教育，了解电气常识，懂得电气性能，正确掌握操作方法。

必须安排身体健康、精神正常、责任心强的人员从事用电机械设备的操作使用。

操作机械设备必须有操作证。

值班电工必须持证上岗，并做好值班记录。

从事电气作业的电工人员，身体素质应正常，责任心要强，并经考核合格、持证上岗。

上岗时必须正确使用劳保用品，对操作工具要定期检查，按规定操作，不可带电作业。

三、临时用电的规范要求
应采用中性点直接接地的380/220V三相四线制低压电力系统和三相五线制接零保护系统。

（1）必须采用绝缘导线；
（2）导线截面应满足计算负荷要求和末端电压偏移 5%的要求；（3）电缆配线应采用有专用保护线的电缆；
（4）架空线路的导线截面一般场所不得小于100m㎡（钢线）或16 m㎡（铝线），跨越公路、河道和在电力线路挡距内不得小于16 m㎡（钢线）或25 m㎡铝线；
（5）配电线路至配电装置的电源进线必须做固定连接，严禁做活动连接；（6）配电线路的绝缘电阴值不得小于1000ΩW；
（7）配电线路不得承受人为附加的非自然力。

（1）采用专用电线杆，电线杆应坚固和绝缘良好；
（2）线杆挡距不小于35m，挡距内无接头；
（3）线间距不小于0.3m；
（4）架空高度不小于距地面4m，距机动车道6m；距暂设工程顶端2.5m；距广播通讯线路1m；距0.4KV交叉电力线路1.2m；距10LV交叉电力线路2.5m；
（5）相序排列,用单横担架设时为L1、N、L2、L3、PE；当双横担架设时，上层横为L1、L2、L3下层横担为L1、N、PE。

（1）电缆敷设采用直埋地或架空，严禁沿地面明设；
（2）埋地敷设深度不小于0.6m，并须覆盖硬质保护层，穿越建（构）筑物、道路及易受损伤场所时，须另加保护套瓷；
（3）架空敷设时应采用沿墙或电杆绝缘固定，电缆的最大弧垂处距地不得小于2.5m；
（4）电缆接头盒应设置于地面以上，并能防水、防尘、防腐和防机械损伤；
（5）在建工程内的临时电缆的敷设高度不得小于1.8m。

（1）应采用橡皮护套，铜芯软电缆；
（2）电缆的防护性能应与使用环境相适应；
（3）电缆芯线中有用作保护接零的黄/绿双色绝缘线；
（4）敷设应不受介质腐蚀和机械损伤；
（5）电缆无中间接头和扭结。

（1）保护线（PE线）的统一标志为黄/绿双色绝缘导线；
（2）PE线应自专用变压器，发电机中性点处或配电室总配电箱电源进处的零线（N线）上引出；
（3）PE线的截面应不小于所对应的工作零线截面，并满足机械强度要求，与电气设备相接的PE线应为截面不小于2.5㎡的多股绝缘铜线。

（1）应做保护接零的机械设备；①电机、变压器、电焊机的金属外壳；②配电屏控制屏的金属框架；③配电箱、开关箱的金属箱体；④电动机械和手持电动工具的金属外壳；⑤电动设备传动装置的固定金属部件；⑥电力线路的金属保护壳和敷线钢索；⑦起重机轨道；⑧电力线杆上电气装置的金属外壳和金属支架；⑨靠近带电部分的金属围栏和金属门等；
（2）可不做保护接零的情况：①安装在配电屏、控制屏金属框架以及配电箱开关箱的金属箱体上，并能保证金属性连接的电器、仪表的金属外壳；②安装在发电机同一固定支架上的用电设备的金属外；
（3）施工现场保护接零的连接规定：①保护接零线必须与PE线相连接，并与工作零线（N线）相隔离；②自备发电机组电源与外电线路电源联锁，并与之相五线制接零保护系统联锁，严禁并列运行。

（1）动配电和照明配电盘（箱）宜分开设置，如合置于一屏（盘、箱）中时，应分路设置；
（2）配电箱、开关箱的箱体应用铁质或优质绝缘材料制作，并能防水、防尘；
（3）配电屏（盘、箱）和开关箱应装设电源隔离开关（含分路隔离开关）、短路保护器、过载保护电器，其额定值和动作整定值应与其负荷相适应；
（4）开关箱实行“一机一闸制”，不得设置分路开关；
（5）配电屏（盘、箱）和开关箱中必须设置漏电保护器，其选择应符合国家GB6829的要求。

（6）配电屏（盘）和总配电箱中漏电保护器的额定漏电动作电流应大于30MA，额定漏电动作时间应大于0.1S，但其乘积应小于20MA•S，并应装设电压表，电流表和电度表。

（7）开关箱中的漏电保护器，对一般场所，额定动作电流不大于30MA，动作时间小于0.1S；对潮湿和有腐蚀介质场所,额定动作电流不大于15MA，时间小于0.1S；
（8）屏（盘）、箱应作名称、用途、分路标记，箱门配锁，停止作业时断电上锁，箱内不得直接按其他用电设备，不得放置杂物，更换熔体时，不得使用代用品；
（9）维修人员必须是专业电工并必须使用绝缘电工器材，维修时，维修点的前一级电源开关必须分闸断电，并悬挂醒目的停电标牌；（10）配电屏（盘、箱）开关箱周围应有宽度不小于1M的通道，并不得堆放杂物，不得有灌木杂草，液体浸溅，物体打击，强烈振动和热源烘烤，严禁存放易燃、易爆物和腐蚀介质；
（11）屏（盘）箱必须安装牢固，移动式配电（开关）箱必须装设在坚固稳定的支架上，严禁置于地面。

（1）应靠近电源并设立无灰尘、无蒸汽、无腐蚀介质和无振动的地方；（2）应自然通风，并有防雨雪、防动物进入措施；
（3）配电室的建筑物的耐火等级不应低于3级，室内应配置消防用品；（4）配电室内必须保持规定的操作，维修通道光度，保持清洁，严禁设置杂物，门应外开，并配锁。

（1）一般场所的照明电压为220V；
（2）地下室、高温、有导电粉尘和狭窄的场所，照明电压应不大于36V；（3）潮湿和易触及照明线路的场所，照明电压不大于24V；（4）特别潮湿、导电良好的地面、金属容器内，照明电压不大于12V；和灯电压不大于36V；
（5）照明变压器应为双绕组型，严禁使用自耦变压器；
（6）正常环境下照明器选用开启型，潮湿环境下选用密闭防水型，易燃、易爆选用防爆型。

（1）配电室和总配电箱进、出线处应设阀型避雷器或将其架空，进、出线处绝缘子铁脚作防雷接地；
（2）防雷接地的电阻值不大于3Ω；
（3）当施工现场与外电线路去同一供电系统时，电气设备应根据当地规定作保护接零或接地，不得一部分设备采用保护接零，而另一部分设备采用保护接地；
（4）施工现场的电力系统严禁利用大地作相线或零线；
（5）作防雷接地的电气设备，必须同时作重复接地；
（6）保护零线的每一重复接地电阻值应不大于10Ω，塔吊的重复接地电阻值不应大于4Ω。

（1）用电设备5台以上或用电设备在50KW以上时，应编制临时用电施工组织设计；
（2）5台和50KW以下时，应编制安全用电技术措施和用电防火措施。

（1）符合用电设备不带电的外露导线部分保护接零规定；（2）保护外壳完备；
（3）绝缘电组值不小于，异涉电动机的定子冷态2MΩ，定子热态0.5MΩ，转子冷态0.8 MΩ，转子热态0.15 MΩ;手持电动工具，Ⅰ类2 MΩ，Ⅱ类7 MΩ，Ⅲ类10 MΩ；
（4）设备周围不得堆放易燃、易爆物。

四、临时用电安全须知
1、在建工程的外侧边缘与1KV以下外电架空线路的边线之间的最小安全距离应大于多少米?
答：4米。

2、变配电室要求做到“五防一通”指的是什么?
答：五防：即防火、防水、防雷、防雪、防小动物。

一通：即保持通风良好。

3、使用的电气设备按有关安全规程，其外壳应有什么防护措施?答：防护性接地或接零。

4、对电击所致的心博骤停病人实施胸外心脏挤压法，应该每分钟挤压多少次?
答：60-80次。

5、在操作闸刀开头和磁力开关时，为什么必须将盖盖好?
答：防止万一短路时发生电弧或熔丝熔断飞溅伤人。

6、电工在停电维修时，必须在闸刀处挂上什么警示牌?
答：“正在检修，不得合闸”。

7、施工现场专用的中性点直接接地的电力线路中，必须采用哪种保护系统?
答：TN-S接零保护系统。

8、我国根据环境条件不同规定安全电压有哪几个等级?
答：6、12、24、36、42为安全电压额定值等级。

9、施工现场配电系统的漏电保护应如何设备?
答：应按两级设置，并应具备分级分段漏电保护功能。

一级漏电保护设在开关箱，额定漏电动作电流不大于30mA，客定漏电动作时间应小于0.1s。

另一级漏电保护应设在总配电箱。

10、接地装置的接地体应采用什么材料制作?
答：施工现场接地装置接地体应采用圆钢、钢管、角钢、扁钢等材料制作，螺纹钢不能作接地体。

11、配电屏(盘)上的配电线路应有什么标志?
答：配电屏(盘)上的配电线路应编号，并标明用途。

12、常见的触电事故是怎样发生的?
答：(1)人体直接接触带电体。

(2)人体接触发生故障的电气设备。

(3)与带电体的距离过小。

(4)跨步电压触电。

13、对短路保护有何要求?
答：短路保护应能保证当发生短路时，或接近于短路电流数值的电流出现时，可靠地切断电源。

14、从安全角度来理解电气设备为什么要接地?
答：从安全角度考虑：(1)消除漏电。

电气设备如果通电部分的绝缘性能欠佳，就会轻则感到“麻手”，重则伤人。

倘若接地，漏电电流就从地线漏到大地，从而保护了人身安全。

(2)避免雷击。

电气设备上的避雷器是一种防止雷击的器件，必须埋好地线，以便引雷入地。

(3)消除感应。

电气设备会受到静电感应，如果机壳接地，就可将感应电荷安全地导入地中。

15、在同一配电线路中不允许一部分接地，另一部分设备接零，这句话对吗?
答：对。

16、由同一个变压器供电的采用保护接零的配电系统中，能否同时采用保护接零和保护接地，为什么?
答：不能混用。

如果个别设备采取了保护接地措施，而离开零线网，则情况是相当严重的。

当采取保护接地的设备发生碰壳时，这里该设备和其他所有接零设备的外壳对地电压也都升到110伏，以至所有接触该设备和接零设备的人都有触电危险。

17、防爆场所电气设备的安全基本要求是什么?
答：防爆场所对电气设备安全要求基本原则是整体防爆。

整体防爆是指在爆炸危险区内，安装使用的电气动力、通讯、照明、控
制设备、仪器仪表、移动电气设备(包括电动工具)及其输配电线路等，应全部按爆炸危险场所的等级采取相应的措施，达到要求。

如果其中之一不符合爆炸危险场所的要求，也就不能说达到了电气整体防爆，就存在着爆炸危险。

18、防止电气装置发生火灾、爆炸事故，应采取哪些安全措施?答：(1)根据周围环境和生产性质，选用合适的电气装置。

(2)电气装置不得超负荷运行。

(3)要保证电气装置的安装与检修质量，使之处于良好状态。

(4)电气装置附近禁止存放易燃、易爆物品，并配备消防器材。

(5)动火作业，必须办理动火许可证。

19、为什么电线接头不好会引起火灾?
答：电流流过导线接头，设备都会发热，电流发势量与电阻大小成正比，当接头不好，接触电阻应大为增加。

因此发热量大大增加，使绝缘层烧坏而引起火灾。

20、在建工程与临近高压线的安全距离为多少?
答：1KV以下距离为4米;1-10KV距离为6米;35-110KV距离为8米;154-220KV距离为10米;350-500KV距离为15米。

21、施工现场的架空线路的档距、线间距离如何规定?
答：档距应不得大于35m;线间距离不得小于0.3m。

22、施工现场架空截面有什么规定?
答：铜导线截面积不小于10平方毫米，铅导线水小于16平方毫米。

23、为什么保险丝不能用铜、铁丝代替?
答：因为铜、铁丝的熔点比保险丝的熔点高，当电流突然增大时，不能即刻熔断，起不到切断电流的保险作用，会使电气设备因短路或过载而起火。

24、安全电压的电源使用范围有哪些?
答：(1)室外灯具距地面低于3m，屋内灯具距地面低于2.4m时，就采用36V。

(2)使用行灯其电源的电压不超过36V。

(3)隧道、人防工程电源电压应不于36V。

(4)在潮湿和易触及带电体场所电源电压应不大于24V。

(5)在特别潮湿场所和金属容器内工作照明电源电压不得大于12V。

25、一套完整的防雷装置包括哪些?
答：有避雷针、避雷网、避雷带、接闪器、引下线、接地装置。

26、旋转臂加械起重机的任何部件或吊物边缘与10KV以下的架空线路边线最小水平距离应为多少?
答：不得小于2m。

27、在架设外电防护设施时应有什么人员负责监护?
答：应有电气工程技术人员或专职安全人员负责监护。

28、保护零线的统一标志是什么?
答：绿/黄双色线。

29、禁止使用什么导线作电气设备的负荷线?
答：绿/黄双色线。

30、配电箱、开头箱的安装高度有何规定?
答：固定箱的下底与地面的垂直距离为1.3-1.5社。

移动箱的下底与地面的垂直距离为0.6-1.5米。

31、配电箱、开头箱中导线的进、出线口有何规定?
答：进、出线口应设在箱体的下底面，严禁设在箱体的上顶面、侧面、后面或箱门外。

31、白炽灯、高压汞与可燃物、可燃结构之间的距离不应小于多少?
答：0.5米。

32、引起触电事故的主要原因有哪些?
答：(1)使用有缺陷的电气设备，触及带电的破旧电线，触及未接地的电气设备及裸露线，开头，保险等；(2)无保护性的地线或地线质量不良；(3)非电气工作人员进行电器维修；(4)不按规定使用安全电压的便携式灯具;(5)缺少电气危险警告标志。

33、施工现场电气发生火情，可否用水及泡沫灭火器进行灭火?答：不可。

34、当发现有人触电时应如何急救?
答：首先迅速接电闸或用木方、木板等不导电材料，将触电人与接触电器部分分离开;然后抬到平整的场地施行人工急救，并向工地负责人报告。
