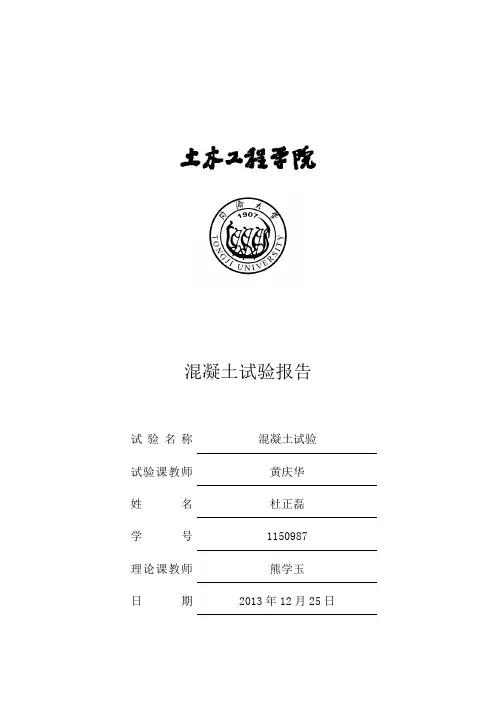

同济大学混凝土试验 梁剪压破坏实验报告

混凝土试验报告一．实验目的和内容1.1 实验目的 本实验课程是笔者学习专业基础课《混凝土结构基本原理》，必须同时学习的必修课。

本课程教学目的是使学生通过实验，认识混凝土结构构件的受力全过程、加深对混凝土结构基本构件受力性能的理解和掌握，了解、掌握混凝土受弯和受压构件基本性能的试验方法。

实验课程要求参加并完成规定的实验项目内容，理解和掌握钢筋混凝土构件的实验方法，能对实验结果进行分析和判断，通过实践掌握试件设计、实验实施、实验结果整理和实验报告撰写。

1.2 实验内容本次实验课程有10 个不同的实验项目：适筋梁受弯破坏，少筋梁受弯破坏，超筋梁受弯破坏，梁受剪斜压破坏，梁受剪剪压破坏，梁受剪斜拉破坏，梁受扭超筋破坏，梁受扭适筋破坏，柱小偏心受压破坏，柱大偏心受压破坏。

要求每一个学生完成上述项目中两个实验项目，笔者完成了梁受剪剪压破坏和超筋梁受扭破坏实验。

二．试验方法2.1 梁受剪剪压破坏 2.1.1 试件设计受剪剪压梁QC 设计图纸及说明见图1。

图1 受剪剪压梁QC 设计抗剪承载力验算：混凝土轴心抗压强度 =11.9 ，轴心抗拉强度 =1.27 ，箍筋抗拉强度 =456 ，纵筋抗拉强度 =473.24 。

剪跨比：最小配箍率试件配箍率试验名称混凝土试验试验课教师 黄庆华姓名 杜正磊 学号 1150987 理论课教师 熊学玉 日期 2013年12月25日由得,=0.25 ℎ0=34.21抗剪承载力对应于抗剪承载力的荷载为=2=68.42跨中正截面抗弯承载力：试件=307.92， ′=100.52，则′′′= ′ ′(ℎ0 ′)=3.8 ∙2 ′=58，取=0.55得ℎ0=48.95试件为超筋梁，则(= ℎ0=70.34( ∙=1+ ′=11.69 ∙对应于抗弯承载力的荷载为=73.06对应于抗弯承载力的荷载应大于对应于抗剪承载力的荷载。

2.1.2 加载方法受剪剪压破坏加载方式见图2。

加载所用的设备包括，加载千斤顶、分配梁、铰支座和反力架、台座等。

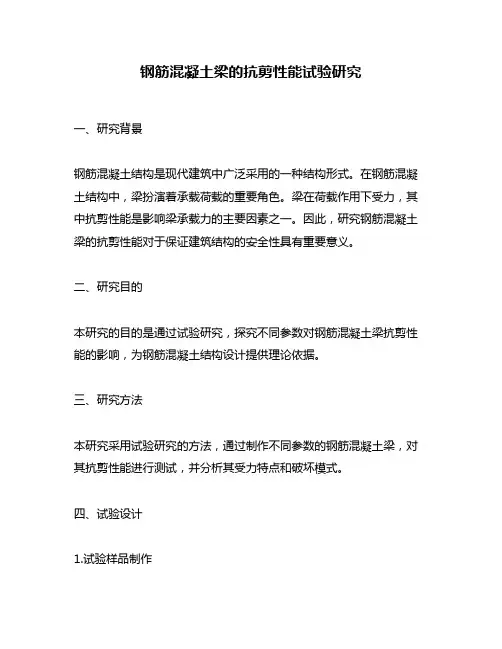

钢筋混凝土梁的抗剪性能试验研究一、研究背景钢筋混凝土结构是现代建筑中广泛采用的一种结构形式。

在钢筋混凝土结构中，梁扮演着承载荷载的重要角色。

梁在荷载作用下受力，其中抗剪性能是影响梁承载力的主要因素之一。

因此，研究钢筋混凝土梁的抗剪性能对于保证建筑结构的安全性具有重要意义。

二、研究目的本研究的目的是通过试验研究，探究不同参数对钢筋混凝土梁抗剪性能的影响，为钢筋混凝土结构设计提供理论依据。

三、研究方法本研究采用试验研究的方法，通过制作不同参数的钢筋混凝土梁，对其抗剪性能进行测试，并分析其受力特点和破坏模式。

四、试验设计1.试验样品制作本次试验制作的钢筋混凝土梁为T型梁，其截面尺寸为200mm×300mm，长度为1000mm。

在制作过程中，使用混凝土强度等级为C30、钢筋品种为HRB400的材料。

2.试验参数设置本次试验设置了以下参数：（1）纵向钢筋直径：10mm、12mm、14mm（2）箍筋间距：100mm、150mm、200mm（3）箍筋直径：6mm、8mm、10mm设置以上参数的目的是探究不同参数对钢筋混凝土梁抗剪性能的影响。

3.试验方法本次试验采用四点弯曲试验法，按照GB/T50081-2002《混凝土结构设计规范》的要求进行。

试验过程中记录梁的位移、载荷等数据，以便后续分析。

五、试验结果分析1.梁的受力特点试验结果显示，随着纵向钢筋直径的增加，梁的承载力逐渐增加；随着箍筋间距的增加，梁的承载力逐渐降低；随着箍筋直径的增加，梁的承载力逐渐增加。

2.梁的破坏模式试验结果显示，在大多数样品中，梁的破坏模式为剪切破坏。

在一些样品中，还出现了箍筋断裂和钢筋拉断等破坏形式。

六、结论本次试验研究了不同参数对钢筋混凝土梁抗剪性能的影响，并得出以下结论：（1）随着纵向钢筋直径的增加，梁的承载力逐渐增加；（2）随着箍筋间距的增加，梁的承载力逐渐降低；（3）随着箍筋直径的增加，梁的承载力逐渐增加；（4）大多数样品中，梁的破坏模式为剪切破坏，还出现了箍筋断裂和钢筋拉断等破坏形式。

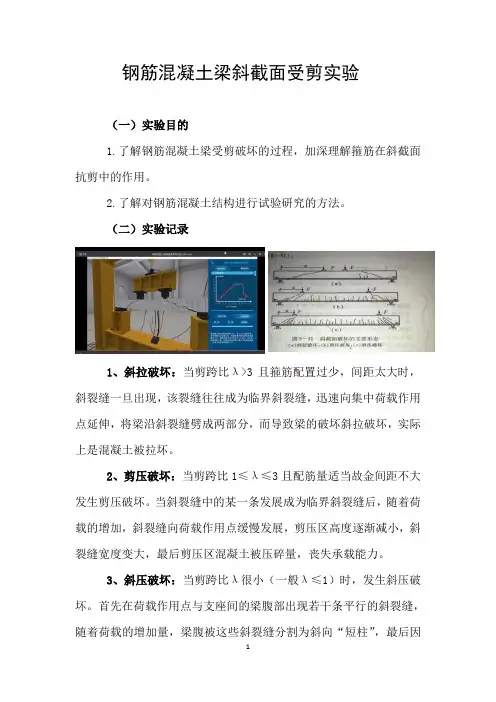

钢筋混凝土梁斜截面受剪实验（一）实验目的1.了解钢筋混凝土梁受剪破坏的过程，加深理解箍筋在斜截面抗剪中的作用。

2.了解对钢筋混凝土结构进行试验研究的方法。

（二）实验记录1、斜拉破坏：当剪跨比λ>3且箍筋配置过少，间距太大时，斜裂缝一旦出现，该裂缝往往成为临界斜裂缝，迅速向集中荷载作用点延伸，将梁沿斜裂缝劈成两部分，而导致梁的破坏斜拉破坏，实际上是混凝土被拉坏。

2、剪压破坏：当剪跨比1≤λ≤3且配筋量适当故金间距不大发生剪压破坏。

当斜裂缝中的某一条发展成为临界斜裂缝后，随着荷载的增加，斜裂缝向荷载作用点缓慢发展，剪压区高度逐渐减小，斜裂缝宽度变大，最后剪压区混凝土被压碎量，丧失承载能力。

3、斜压破坏：当剪跨比λ很小（一般λ≤1）时，发生斜压破坏。

首先在荷载作用点与支座间的梁腹部出现若干条平行的斜裂缝，随着荷载的增加量，梁腹被这些斜裂缝分割为斜向“短柱”，最后因混凝土短柱被压碎而破坏。

（三）实验结果1.整个斜拉破坏的过程急速而突然，破坏荷载与出现斜裂缝时的荷载相当接近，破坏前梁的变形很小，且往往只有一条斜裂缝，斜拉破坏具有明显的脆性。

2.剪压破坏有一定的预兆，破坏时箍筋屈服，破坏荷载比出现裂缝时的荷载高，承载力随配箍筋配箍量的增大而增大，但与适筋梁的正截面破坏相比，剪压破坏仍属于脆性破坏。

3.发生斜压破坏时，破坏荷载很高，但变形很小，箍筋不会屈服，属于脆性破坏。

为什么出现正截面破坏?受弯构件正截面破坏性质与其配置的纵向受拉钢筋的多少有关，当配筋率大小不同时，受弯构件正截面可能产生三种不同的破坏形式。

为什么出现斜截面破坏?弯矩和剪力的共用作用。

1.当剪跨比较大，且箍筋配置过少，间距太大时的斜拉破坏。

2.当剪跨比适中及配骨量适当箍筋间距不大时的剪压破坏。

3.发生在剪跨比很小或腹版宽度很窄的T形梁或I型梁上的斜压破坏。

┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊L ENGINEERING《混凝土结构基本原理》试验课程作业梁受扭少筋破坏试验报告试验名称梁受扭超筋破坏NC2实验试验课教师姓名学号手机号任课教师日期2011年12月5日┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊梁受扭超筋破坏NC2实验报告一．试验原始资料的整理1.1、试验对象的考察与检查件尺寸（矩形截面）：b×h×l＝148mm×151mm×1500mm;混凝土强度等级：C20；纵向受拉钢筋的种类：HRB335；箍筋的种类：HPB300；纵向钢筋混凝土保护层厚度：15mm；试件表面刷白，绘制50mm*50mm的网格。

1.2、试验目的和要求a)参加并完成规定的实验项目内容，理解和掌握钢筋混凝土少筋梁受扭实验的实验方法和实验结果，通过实践掌握试件的设计、实验结果整理的方法。

b)写出实验报告。

在此过程中，加深对混凝土少筋梁受扭性能的理解。

1.3、试件设计和制作件尺寸（矩形截面）：b×h×l＝120×200×1500mm；混凝土强度等级：C20；纵向受拉钢筋的种类：HRB335；箍筋的种类：HPB300；纵向钢筋混凝土保护层厚度：15mm；试件的配筋情况见表1.4.1和图1.4.2┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊NC2超筋配梁10@50(2)24240.31 1.21 3.00 3.90 9.68图1.4.2少配筋受扭混凝土梁试件配筋图1.5、试验装置采用自行研发的混凝土受扭实验装置进行试验。

其三维示意图见图3.4.1。

此装置利用前述受弯和受剪装置的底部大梁，在其两侧放置了四个千斤顶。

在单调受扭的情况下，对角的2个千斤顶同步施加的力，则可以认为在梁的两端同时施加了相等的力矩，梁中部受纯扭。

混凝土试验报告L ENGINEERING试验名称 混凝土试验 试验课教师 黄庆华 姓名 杜正磊 学号******* 理论课教师 熊学玉 日期2013年12月25日一．实验目的和内容1.1 实验目的本实验课程是笔者学习专业基础课《混凝土结构基本原理》，必须同时学习的必修课。

本课程教学目的是使学生通过实验，认识混凝土结构构件的受力全过程、加深对混凝土结构基本构件受力性能的理解和掌握，了解、掌握混凝土受弯和受压构件基本性能的试验方法。

实验课程要求参加并完成规定的实验项目内容，理解和掌握钢筋混凝土构件的实验方法，能对实验结果进行分析和判断，通过实践掌握试件设计、实验实施、实验结果整理和实验报告撰写。

1.2 实验内容本次实验课程有10 个不同的实验项目：适筋梁受弯破坏，少筋梁受弯破坏，超筋梁受弯破坏，梁受剪斜压破坏，梁受剪剪压破坏，梁受剪斜拉破坏，梁受扭超筋破坏，梁受扭适筋破坏，柱小偏心受压破坏，柱大偏心受压破坏。

要求每一个学生完成上述项目中两个实验项目，笔者完成了梁受剪剪压破坏和超筋梁受扭破坏实验。

二．试验方法2.1 梁受剪剪压破坏2.1.1 试件设计受剪剪压梁QC 设计图纸及说明见图1。

图1 受剪剪压梁QC 设计抗剪承载力验算：混凝土轴心抗压强度f c=11.9MPa，轴心抗拉强度f t=1.27MPa，箍筋抗拉强度f yv=456MPa，纵筋抗拉强度f y=473.24MPa。

剪跨比：λ=ah0最小配箍率ρsv,min=0.24f tf yv=6.68×10−4试件配箍率ρsv=nA sv1bs=4.15×10−3>ρsv,min由h0b=1.15<4得V u,ax=0.25βc f c bℎ0=34.21kN 抗剪承载力V u=1.75λ+1f t bh0+1.25f yvA svsh0=34.84kN>V u,max⁡V u=34.21kN⁡对应于抗剪承载力的荷载为P u=2V u=68.42kN 跨中正截面抗弯承载力：试件A s=307.9mm2，A s′=100.5mm2，则A s2=A s′f y′f y=91.02mm2,A s1=A s−A s2=216.9mm2 M u′=f y′A s′(ℎ0−a s′)=3.8kN∙m2a s′=58mm，取ξb=0.55得ξbℎ0=48.95mm 试件为超筋梁，则ξ=0.81+α1f c bh0f y A s1(0.8−ξb)=0.596 x=ξℎ0=70.34mmσs1=f y ξ−0.8ξb−0.8=437.27MPaM u1=σs1A s1(h0−x2)=7.86kN∙mM u=M u1+M u′=11.69kN∙m对应于抗弯承载力的荷载为P u=73.06kN对应于抗弯承载力的荷载应大于对应于抗剪承载力的荷载。

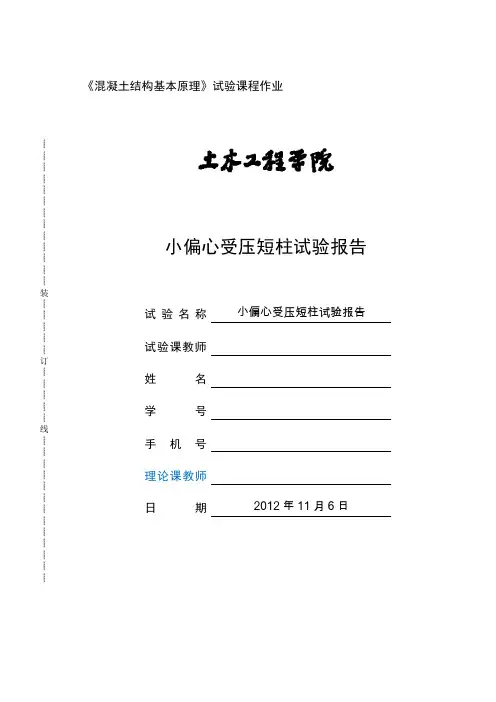

┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊《混凝土结构基本原理》试验课程作业L ENGINEERING小偏心受压短柱试验报告试验名称小偏心受压短柱试验报告试验课教师姓名学号手机号理论课教师日期2012年11月6日┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊1. 试验目的（1）参加并完成规定的实验项目内容，理解和掌握钢筋混凝土柱小偏心受压的实验方法和实验结果，通过实践掌握试件的设计、实验结果整理的方法。

（2）观察小偏心受压短柱的破坏过程，记录钢筋混凝土柱的应变、绕度及裂缝的发展情况。

2. 试件设计2.1 材料选取钢筋选取Ⅰ级钢筋作为箍筋，Ⅱ级钢筋作为纵筋；混凝土选取C20混凝土。

2.2 试件设计(1) 试件设计的依据为减小“二阶效应”的影响，将试件设计为短柱，即控制5/≤hl。

通过调整轴向力的作用位置，即偏心距e，使试件的破坏状态为大偏心或小偏心破坏。

(2) 试件的主要参数见下表1试件尺寸（矩形截面）混凝土强度等级纵向钢筋（对称配筋）箍筋纵向钢筋混凝凝土保护层厚度配筋图偏心距e mmlhb650150150⨯⨯=⨯⨯20C144φ)2(100@6φmm15（下图）mm20试验配筋图等如下图1所示：表1┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊2.3 试件制作试验试件在室内浇筑制作，并于养护室与材料试验试件同条件进行试件养护。

在实验前宜将时间表面刷白，并分格画线。

材料试验试件的制作与养护均根据国家标准《普通混凝土力学性能试验方法标准》GB/T 50081-2002规定，试件尺寸为100mm×100mm×300mm，将试件在20±3℃的温度和相对湿度90%以上的潮湿空气中养护，试块留设时间：2012年9月20日，试验时间：2012年11月7日。

钢筋样留取自不经切削加工原截面钢筋，各尺寸留样长度按基本长度HLL2+=进行留取，其中L为5d（为d钢筋直径）；h为夹头长度通常取100mm左右。

试验四简支钢筋混凝土梁的破坏实验（综合设计型实验）一、实验目的：对一个已知的待检测构件—钢筋混凝土简支梁进行分析计算，根据其计算结果设计实验方案并组织整个实验，然后整理出完整的实验结果，将实际结果与理论计算值进行比较，判断该梁是否达到设计要求。

通过本试验，达到了解并掌握一个完整结构实验过程的目的。

二、试件：示的加载图式进行计算)：i.梁的开裂荷载、极限荷载；ii.梁在开裂时刻的混凝土的跨中最大拉应变；iii.梁在开裂及极限荷载下的钢筋的跨中最大拉应变；iv.梁在极限荷载下的跨中挠度；v.梁的破坏过程及破坏形态。

2．根据计算的开裂荷载和破坏荷载，确定加载程序；3．布置应变测点，具体测试内容如下：i．测定钢筋混凝土梁在纯弯段的应力最大截面的应变分布情况；ii．测定弯剪共同作用段的平面应力状态下的主应力大小及方向；测定受拉钢筋应变；也可以不等距。

不等距主要是外密里疏，以便测出较大的应变，具有较好的精度，如图3所示；ii.对于梁的斜截面，其主应力和剪应力的大小和方向未知，要测量主应力大小和方向及剪应力时，应布置45︒或60︒的平面三向应变测点，如图4所示；iii.梁两面布置的测点要相互对应。

2.挠度测点布置：图 4 三向应变量测测点布置图五、实验加载程序的确定：根据理论计算的开裂及破坏荷载，并按照《混凝土结构实验方法标准》GB50152-92的规范要求确定加载程序：1．预载：取开裂荷载的70%进行加载，循环三次，消除结构间的间隙，并在加载的同时观察各测试仪器是否正常工作，如发现异常情况，及时排除故障，以保证测试数据的准确。

2．采用分级加载，取1kN作为零荷载，然后以破坏荷载的20%为一级进行加载，加至开裂荷载的90%以后，按开裂荷载的10%为一级加载，测定梁的开裂荷载；开裂后按破坏荷载的20%加载，加至90%的破坏荷载之后，按破坏荷载的10%加载，测定梁的破坏荷载；或可以缓慢加载直至结构破坏，当压力机指示荷载不再增加时即为其破坏荷载。

普通混凝土梁实验报告1. 实验目的本实验旨在通过对普通混凝土梁的试验研究，了解混凝土梁的受力性能和破坏特点，并掌握常见的梁的受力计算方法。

2. 实验原理混凝土梁是一种常见的结构构件，其受力性能和破坏特点对于工程设计和施工具有重要的指导意义。

混凝土梁在受力过程中主要承受弯曲力和剪力，因此梁的设计实际上是通过计算其抗弯能力和抗剪能力来确定尺寸和配筋。

混凝土梁的抗弯能力主要由混凝土的抗压强度和钢筋的抗拉强度共同决定。

普通混凝土梁通常采用双筋梁设计方法，将钢筋设置在梁的上、下两面，以承受混凝土在受弯过程中产生的拉应力。

为了确保梁的抗剪能力，还需设置横向钢筋。

本实验通过对普通混凝土梁的弯曲破坏和剪切破坏进行试验，探究混凝土梁的受力性能，验证结构力学理论计算方法的正确性。

3. 实验设备和材料3.1 实验设备- 弯曲试验机- 剪切试验机3.2 实验材料- 普通硅酸盐水泥- 砂子- 碎石- 水- 钢筋4. 实验步骤4.1 实验材料准备根据设计要求，按照一定比例准备混凝土的组分材料，包括水泥、砂子和碎石。

将这些材料按照一定比例混合并加水，搅拌均匀，制备出混凝土。

4.2 模具准备按照设计要求，制作适当尺寸的混凝土梁模具。

在模具内涂抹一层防粘剂，以便后续混凝土的顺利取出。

4.3 混凝土浇筑和养护将制备好的混凝土倒入模具中，并使用振动器进行振实。

待混凝土凝固后，将模具放置于恒温恒湿的养护室中，以保证混凝土逐渐达到预期的强度。

4.4 弯曲试验在混凝土梁的两个支点处，用试验机夹住梁体进行弯曲试验。

通过加载到梁上的力和变形的测量，得到梁的荷载-位移曲线。

根据曲线的变化可以分析梁的破坏特点。

4.5 剪切试验使用试验机进行混凝土梁的剪切试验。

通过加载到梁上的剪切力和剪切变形的测量，得到梁的剪切荷载-位移曲线。

根据曲线的变化可以分析梁的破坏特点。

5. 实验结果分析根据实验所得的弯曲试验和剪切试验数据，进行如下分析：5.1 弯曲试验结果分析从荷载-位移曲线可见，混凝土梁的初始阶段呈现线性变化，当加载达到一定荷载后，梁开始出现明显的非线性变形，直至破坏。

《混凝土结构基本原理》试验课程作业混凝土结构基本原理试验报告试验名称 适筋梁受弯实验试验课教师 赵勇 姓名 王xx 学号1xxxxxx 手机号 188xxxxxxxx 任课教师 李方元 日期2014年10月24日L ENGINEERING目录1. 试验目的 (2)2. 试件设计 (2)2.1 材料和试件尺寸 (2)2.2 试件设计 (2)2.3 试件的制作 (4)3. 材性试验 (4)3.1 混凝土材性试验 (4)3.2 钢筋材性试验 (4)4. 试验过程 (5)4.1 加载装置 (5)4.2 加载制度 (7)4.2.1单调分级加载机制 (7)4.2.2承载力极限状态确定方法 (7)4,2.3具体加载方式 (7)4.3量测与观测内容 (7)4.3.1 荷载 (8)4.3.2 纵向钢筋应变 (8)4.3.3 混凝土平均应变 (8)4.3.4 挠度 (8)4.3.5 裂缝 (9)4.4 裂缝发展及破坏形态 (9)5. 试验数据处理与分析 (10)5.1 试验原始资料的整理 (10)5.2 荷载-挠度关系曲线 (10)5.3 弯矩-曲率关系曲线 (12)5.5 正截面承载力分析 (14)5.6 斜截面承载力分析 (15)5.7 构件的承载力分析 (16)6 结论 (16)1. 试验目的（1）观察并掌握适筋梁受弯破坏的力学行为和破坏模式； （2）掌握构件加载过程中裂缝和其他现象的描述和记录方法； （3）掌握对实验数据的处理和分析方法；（4）学会利用数据分析实验过程中的现象，尤其是与理论预期有较大偏差的现象； （5）通过撰写实验报告的过程，加深对混凝土结构适筋梁构件受弯性能的理解。

2. 试件设计2.1 材料和试件尺寸（1）钢筋：纵筋HPB335、箍筋HPB235 （2）混凝土强度等级：C20（3）试件尺寸（矩形截面）：b ×h ×l ＝120×200×1800mm2.2 试件设计（1）试件设计的依据根据梁正截面受压区相对高度ξ和界限受压区相对高度b ξ的比较可以判断出受弯构件的类型：当b ξξ≤时，为适筋梁。

《混凝土结构基本原理》试验课程作业梁受剪试验（剪压破坏）试验报告试验名称梁受剪试验（剪压破坏）试验课教师林峰姓名学号手机号任课教师日期2014年11月25日1. 试验目的通过试验学习认识混凝土梁的受剪性能（剪压破坏），掌握混凝土梁的受剪性能试验的测试方法，巩固课堂知识，加深对于斜截面破坏的理解。

2. 试件设计2.1 材料和试件尺寸试件尺寸（矩形截面）：b×h×l＝120×200×1800mm；混凝土强度等级：C20；纵向受拉钢筋的种类：HRB335；箍筋的种类：HPB235；2.2 试件设计（1）试件设计依据根据剪跨比l和弯剪区箍筋配筋量的调整，可将试件设计为剪压、斜压和斜拉破坏，剪压破坏的l满足1≤l≤3。

进行试件设计时，应保证梁受弯极限荷载的预估值比剪极限荷载预估值大。

（2）试件参数如表1表1 试件参数试件尺寸（矩形截面）120×200×1800mm下部纵筋②218上部纵筋③210箍筋① 6@150(2)纵向钢筋混凝土保护层厚度15mm配筋图见图1图1 试件配筋图（3）试件加载估算 ①受弯极限荷载 uM P =105.25kN ②受剪极限承载力其中，当 1.5l <时，取 1.5l =，当3l >时，取3l =。

uQ P =65.98kN可以发现uQ P <uM P ，所以试件会先发生受剪破坏。

具体计算过程见附录一。

2.3 试件的制作根据《普通混凝土力学性能试验方法标准》GB/T 50081-2002规定， 成型前，试模内表面应涂一薄层矿物油或其他不与混凝土发生反应的脱模剂。

取样或拌制好的混凝土拌合物，至少用铁锨再来回拌合三次。

将混凝土拌合物一次装入试模，装料时应用抹刀沿各试模壁插捣，并使混凝土拌合物高出试模口。

采用标准养护的试件，应在温度为20±5℃的环境中静置一昼夜至二昼夜，然后编号、拆模。

拆模后应立即放入温度为20±2℃，相对湿度为95%以上的标准养护室中养护，或在温度为20±2℃的不流动的氢氧化钙饱和溶液中养护。

L ENGINEERING《混凝土结构基本原理》试验课程作业梁受扭少筋破坏试验报告试验名称梁受扭超筋破坏NC2实验试验课教师姓名学号手机号任课教师日期2011年12月5日梁受扭超筋破坏NC2实验报告一．试验原始资料的整理1.1、试验对象的考察与检查件尺寸（矩形截面）：b×h×l＝148mm×151mm×1500mm;混凝土强度等级：C20；纵向受拉钢筋的种类：HRB335；箍筋的种类：HPB300；纵向钢筋混凝土保护层厚度：15mm；试件表面刷白，绘制50mm*50mm的网格。

表1.1构件尺寸（mm）测读次数 1 2 3 平均截面宽度b146 147 150 148截面高度h152 152 150 151测角仪间距d198 234 187 2061.2、试验目的和要求a)参加并完成规定的实验项目内容，理解和掌握钢筋混凝土少筋梁受扭实验的实验方法和实验结果，通过实践掌握试件的设计、实验结果整理的方法。

b)写出实验报告。

在此过程中，加深对混凝土少筋梁受扭性能的理解。

1.3、试件设计和制作件尺寸（矩形截面）：b×h×l＝120×200×1500mm；混凝土强度等级：C20；纵向受拉钢筋的种类：HRB335；箍筋的种类：HPB300；纵向钢筋混凝土保护层厚度：15mm；试件的配筋情况见表1.4.1和图1.4.2表1.4.1梁受扭试件的配筋试件编号试件特征配筋情况加载点至梁中心线的距离（m）预估开裂扭矩（kN*m）预估极限扭矩（kN*m）预估开裂荷载P cr (kN)预估极限荷载P u (kN)①②③NC2超筋配梁10@50(24240.31 1.21 3.00 3.90 9.682)图1.4.2少配筋受扭混凝土梁试件配筋图1.5、试验装置采用自行研发的混凝土受扭实验装置进行试验。

其三维示意图见图3.4.1。

此装置利用前述受弯和受剪装置的底部大梁，在其两侧放置了四个千斤顶。

混凝土试验成果集试验名称：姓名：学号：试验老师：任课老师：手机号码：1超筋梁受弯实验报告 (1)1.1实验目的 (1)1.2实验内容 (1)1.3构件设计 (1)1.3.1构件设计的依据 (1)1.3.2试件的主要参数 (2)1.3.3试件加载估算 (3)1.4实验装置 (4)1.5加载方式 (5)1.5.1单调分级加载方式 (5)1.5.2开裂荷载实测值确定方法 (6)1.6测量内容 (6)1.6.1混凝土平均应变 (6)1.6.2钢筋纵向应变 (7)1.6.3挠度 (7)1.7实验结果整理 (8)1.7.1荷载—挠度关系： (9)1.7.2荷载—曲率关系： (10)1.7.3荷载—纵筋应变关系： (12)1.7.4裂缝发展情况描述及裂缝照片 (13)1.8实验结论 (15)1.9实验建议 (15)2梁斜拉破坏试验报告 (17)2.1实验目的 (17)2.2实验内容 (17)2.3试件的设计 (17)2.3.1试件设计的依据 (17)2.3.2试件的主要参数 (17)2.3.3试件加载预估 (19)2.4实验装置 (20)2.5加载方式 (22)2.6测量内容 (22)2.6.1混凝土平均应变 (22)2.6.2纵向钢筋应变 (23)2.6.3挠度 (23)2.7实验结果整理 (24)2.7.2荷载—曲率关系： (26)2.7.3荷载—纵筋应变关系： (28)2.7.4裂缝发展情况描述及裂缝照片 (29)2.8试验结论 (30)3适筋梁受弯性能试验设计 (31)3.1试验目的 (31)3.2试件设计 (32)3.2.1试件设计依据 (32)3.2.2试件的主要参数： (32)3.3试验装置和加载方式 (33)3.3.1试验装置 (33)3.3.2加载方式 (35)3.4量测内容、方法和工况 (36)3.4.1混凝土平均应变 (36)3.4.2纵向钢筋应变 (37)3.4.3挠度 (37)3.4.4裂缝 (38)3.5相关计算书 (38)4思考题 (40)4.1 两点集中力加载的简支梁可能的破坏模式有哪些？如何预估其极限荷载？. 404.3梁受弯破坏特征？ (42)4.4 若采用位移计测应变，如何处理得到应变值？ (42)4.5何谓平截面假定？试验中如何验证？ (42)4.6 对于HRB335/HPB235钢筋，其屈服应变大致是多少？ (43)4.7 进行试验试件设计时，应采用材料标准值还是设计值？为什么？ (43)5附录：材料试验记录表 (44)5.1混凝土立方体试块抗压强度 (45)5.2混凝土棱柱体试块轴心抗压强度 (45)5.3钢筋拉伸试验数据 (46)1超筋梁受弯实验报告1.1实验目的通过试验研究认识超筋混凝土梁在弯矩作用下开裂、裂缝发展到破坏的全过程，掌握测试混凝土受弯构件基本性能的试验方法。

同济大学混凝土实验超筋梁报告L ENGINEERING《混凝土结构基本原理》试验课程作业梁受扭少筋破坏试验报告试验名称梁受扭超筋破坏NC2实验试验课教师姓名学号XX号任课教师日期20XX年12月5日梁受扭超筋破坏NC2实验报告一．试验原始资料的整理1.1、试验对象的考察与检查件尺寸（矩形截面）：b×h×l＝148mm×151mm×1500mm; 混凝土强度等级：C20；纵向受拉钢筋的种类：HRB335；箍筋的种类：HPB300；纵向钢筋混凝土保护层厚度：15mm；试件表面刷白，绘制50mm*50mm的XX格。

表1.1构件尺寸（mm）测读次数1 2 3 平均截面宽度b146 147 150 148截面高度h152 152 150 151测角仪间距d198 234 187 2061.2、试验目的和要求)参加并完成规定的实验项目内容，理解和掌握钢筋混凝土少筋梁受扭实验的实验方法和实验结果，通过实践掌握试件的设计、实验结果整理的方法。

b)写出实验报告。

在此过程中，加深对混凝土少筋梁受扭性能的理解。

1.3、试件设计和制作件尺寸（矩形截面）：b×h×l＝120×200×1500mm；混凝土强度等级：C20；纵向受拉钢筋的种类：HRB335；箍筋的种类：HPB300；纵向钢筋混凝土保护层厚度：15mm；试件的配筋情况见表1.4.1和图1.4.2表1.4.1梁受扭试件的配筋试件编号试件特征配筋情况加载点至梁中心线的距离（m）预估开裂扭矩（kN*m）预估极限扭矩（kN*m）预估开裂荷载P cr (kN)预估极限荷载P u (kN)①②③NC2超筋配梁10@50(24240.31 1.21 3.00 3.90 9.682)图1.4.2少配筋受扭混凝土梁试件配筋图1.5、试验装置采纳自行研发的混凝土受扭实验装置进行试验。

其三维示意图见图3.4.1。

《建筑结构试验》实验报告课程名称：《建筑结构试验》实验名称：混凝土简支梁的破坏性试验院〔系〕：土木工程学院专业：土木工程专业2008 年《建筑结构试验》实验报告课程名称：《建筑结构试验》实验项目名称：试验3 钢筋混凝土简支梁试验实验类型：综合性实验地点：结构实验室实验日期；2008年一、实验目的和要求1、掌握制定结构构件试验方案的原则及试验的加荷方案和测试方案。

2、观察钢筋混凝土试件从开裂、受拉钢筋屈服、直至受压区混凝土被压碎这三个阶段的受力与破坏的过程。

3、能够对使用使用荷载作用下受弯构件的强度、刚度以及裂缝宽度等进行正确计算。

4、进一步学习常用仪表的选择和使用操作方法。

5、掌握测量数据的整理、分析和表达。

二、实验内容1、试件的安装:由四人把电阻应变片粘贴好的砼试件抬到结构试验室安装地，另外四人把反力架的螺帽旋开把钢横梁〔每两人抬一边〕，再把试件搁置到横梁上。

量取距离做好记号，安装分配梁并固定好；同时，另外同学把电阻应变片导线与静态电阻应变仪连接好，并做好记录进行编号一一对应检查，确保准确无误。

取分配梁的中间点位置安装液压千斤顶〔在其上面有机械式传感器〕。

最后再次检查各螺帽是否拧紧，检查导线是否一一对应，检查仪器是否正常工作。

2、试验过程：第一步，预先加荷载，以确保仪器能正常工作和各接触点接触是否到位。

第二步，开始按照预先设定的荷载进行加载。

在加载的同时，我们在观察构件外表的和仪器数据。

第三步，在加载到我们预先计算好开裂荷载前时，我们特别的慢慢的加载防止因为加载过快而导致不能看得到开裂的准确荷载。

在这一步，看到在荷载作用下，梁上部受拉混凝土开始出现裂缝，随着荷载加大，裂缝不断延伸，宽度不断扩大。

第四步，当构件出现裂缝后，就一直加载到受压区混凝土被压碎。

在这过程中看见混凝土被慢慢的压碎。

三、加载和测试方案设计1、利用静载反力试验台上液压设备和荷载分配梁系统，对梁跨三分点处施集中荷载，使梁在跨中形成纯弯段。

混凝土结构基本原理实验报告（共页）姓名：学号：专业：学院：指导老师：同济大学结构工程与防灾研究所2012年月日一、实验目的和内容1.1偏心受压柱实验目的：通过试验研究认识混凝土结构构件的破坏全过程，掌握测试混凝土小偏心受压构件基本性能的试验方法。

实验内容：对小偏心短柱施加轴向荷载直至破坏。

观察加载过程中裂缝的开展情况,将得到的极限荷载与计算值相比较。

1.2 少筋梁受弯本实验通过试验研究认识钢筋混凝土少筋梁的破坏过程，掌握少筋梁受弯测试基本性能的试验方法。

（1）通过参加实验以及之后实验报告的整理，可以让我理解和掌握钢筋混凝土构件的试验方法和试验结果，通过实践掌握试件的设计、实验结果整理的方法。

（2）写出实验报告，在写报告的过程中加深对混凝土结构基本构件受力性能的理解（3）观察既有破坏构件，掌握裂缝观察与统计方法二、试验方法2.1 构件设计2.1.1 受压柱（1）试件设计的依据为减少“二阶效应”的影响，将试件设计为短柱，即控制l0/h≤5。

通过调整轴向力的作用位置，即偏心距e0,使试件的破坏状态为小偏心受压破坏。

（2）试件的主要参数①试件尺寸截面尺寸：200×400mm2 (两端);200×200mm2 (中部);试件长度：1300mm；②混凝土强度等级：C25③纵向钢筋：8B18(两端)；4B18(中部)。

④箍筋：8Φ8@50（两端）；4Φ8@100（中部）；⑤纵向钢筋混凝土保护层厚度；25mm⑥试件的配筋情况（如下图所示）：⑦取偏心距e0=50mm（3）试件承载力估算按照《混凝土结构设计规范》给定的材料强度标准值及上述的计算公式，对于本次试验构件的极限承载力的预估值为：Ncu= kN2.1.2 少筋梁（1）试件设计依据根据梁的正截面受压区相对高度ξ和界限受压区相对高度ξb的比值判断的出受弯梁的类型：当ξ<ξb时为适筋梁或少筋梁，反之为超筋梁。

受弯梁设计时采用的 f y、E s分别为《混凝土结构设计规范》规定的钢筋受拉强度标准值和弹性模量。
