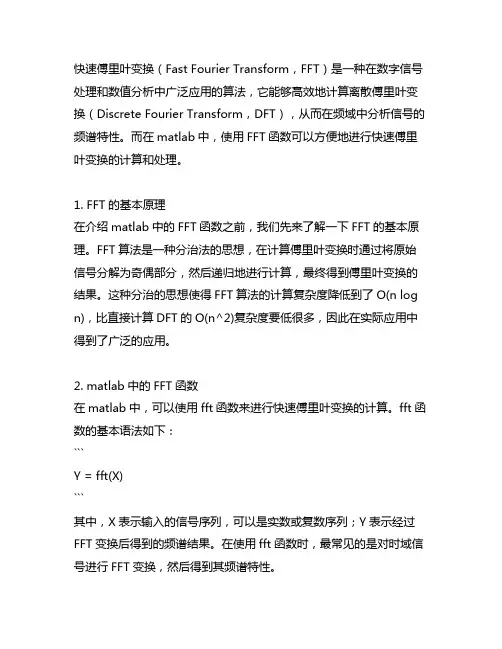

快速傅里叶变换（Fast Fourier Transform，FFT）是一种在数字信号处理和数值分析中广泛应用的算法，它能够高效地计算离散傅里叶变换（Discrete Fourier Transform，DFT），从而在频域中分析信号的频谱特性。
而在matlab中，使用FFT函数可以方便地进行快速傅里叶变换的计算和处理。
1. FFT的基本原理在介绍matlab中的FFT函数之前，我们先来了解一下FFT的基本原理。
FFT算法是一种分治法的思想，在计算傅里叶变换时通过将原始信号分解为奇偶部分，然后递归地进行计算，最终得到傅里叶变换的结果。
这种分治的思想使得FFT算法的计算复杂度降低到了O(n log n)，比直接计算DFT的O(n^2)复杂度要低很多，因此在实际应用中得到了广泛的应用。
2. matlab中的FFT函数在matlab中，可以使用fft函数来进行快速傅里叶变换的计算。
fft函数的基本语法如下：```Y = fft(X)```其中，X表示输入的信号序列，可以是实数或复数序列；Y表示经过FFT变换后得到的频谱结果。
在使用fft函数时，最常见的是对时域信号进行FFT变换，然后得到其频谱特性。
3. FFT在信号处理中的应用FFT算法在信号处理中有着广泛的应用，其中最常见的就是对信号的频谱特性进行分析。
通过对信号进行FFT变换，可以得到其频谱图，从而可以直观地了解信号的频域特性，包括频率成分、幅度特性等。
这对于音频处理、振动分析、通信系统等领域都是非常重要的。
4. FFT在图像处理中的应用除了在信号处理中的应用，FFT算法也在图像处理中有着重要的地位。
在图像处理中，FFT可以用来进行频域滤波，包括低通滤波、高通滤波、带通滤波等操作。
通过FFT变换，我们可以将图像从空域转换到频域，在频域中进行滤波操作，然后再通过逆FFT变换将图像恢复到空域，从而达到图像增强、去噪等效果。
5. FFT在数学建模中的应用除了在信号处理和图像处理中的应用外，FFT算法还在数学建模和仿真计算中有着重要的作用。

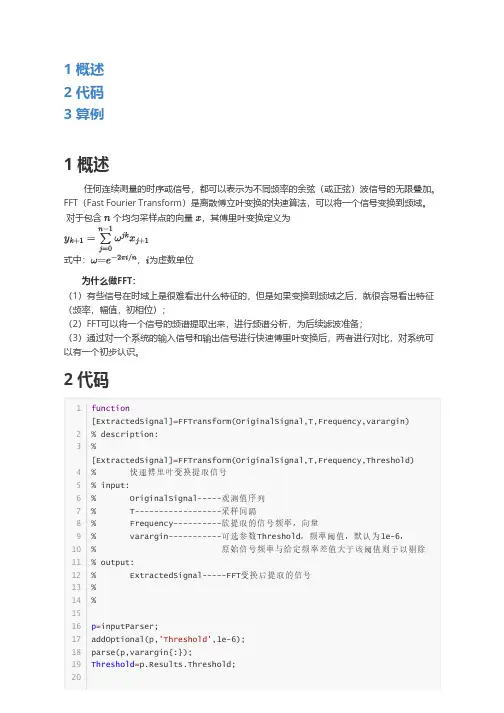

1 概述2 代码3 算例1 概述任何连续测量的时序或信号，都可以表示为不同频率的余弦（或正弦）波信号的无限叠加。
FFT （Fast Fourier Transform ）是离散傅立叶变换的快速算法，可以将一个信号变换到频域。
对于包含 个均匀采样点的向量 ，其傅里叶变换定义为式中：，为虚数单位为什么做FFT ：（1）有些信号在时域上是很难看出什么特征的，但是如果变换到频域之后，就很容易看出特征（频率，幅值，初相位）；（2）FFT 可以将一个信号的频谱提取出来，进行频谱分析，为后续滤波准备；（3）通过对一个系统的输入信号和输出信号进行快速傅里叶变换后，两者进行对比，对系统可以有一个初步认识。
2 代码function [ExtractedSignal]=FFTransform(OriginalSignal,T,Frequency,varargin)% description:% [ExtractedSignal]=FFTransform(OriginalSignal,T,Frequency,Threshold)% 快速傅里叶变换提取信号% input:% OriginalSignal-----观测值序列% T------------------采样间隔% Frequency----------欲提取的信号频率，向量% varargin-----------可选参数Threshold ，频率阈值，默认为1e-6，% 原始信号频率与给定频率差值大于该阈值则予以剔除% output:% ExtractedSignal-----FFT 变换后提取的信号%%p =inputParser;addOptional(p,'Threshold',1e-6);parse(p,varargin{:});Threshold =p.Results.Threshold;12345678910111213141516171819203 算例假设一个随时间t 变化的信号。

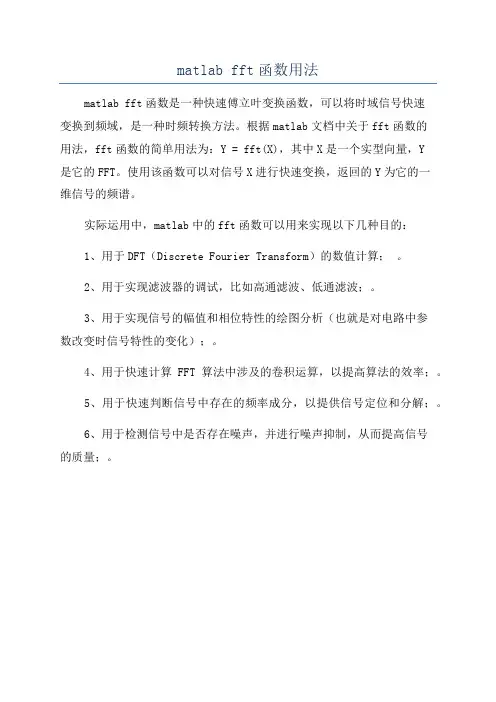

matlab fft函数用法
matlab fft函数是一种快速傅立叶变换函数，可以将时域信号快速
变换到频域，是一种时频转换方法。
根据matlab文档中关于fft函数的
用法，fft函数的简单用法为：Y = fft(X)，其中X是一个实型向量，Y
是它的FFT。
使用该函数可以对信号X进行快速变换，返回的Y为它的一
维信号的频谱。
实际运用中，matlab中的fft函数可以用来实现以下几种目的：
1、用于DFT（Discrete Fourier Transform）的数值计算；。
2、用于实现滤波器的调试，比如高通滤波、低通滤波；。
3、用于实现信号的幅值和相位特性的绘图分析（也就是对电路中参
数改变时信号特性的变化）；。
4、用于快速计算FFT算法中涉及的卷积运算，以提高算法的效率；。
5、用于快速判断信号中存在的频率成分，以提供信号定位和分解；。
6、用于检测信号中是否存在噪声，并进行噪声抑制，从而提高信号
的质量；。

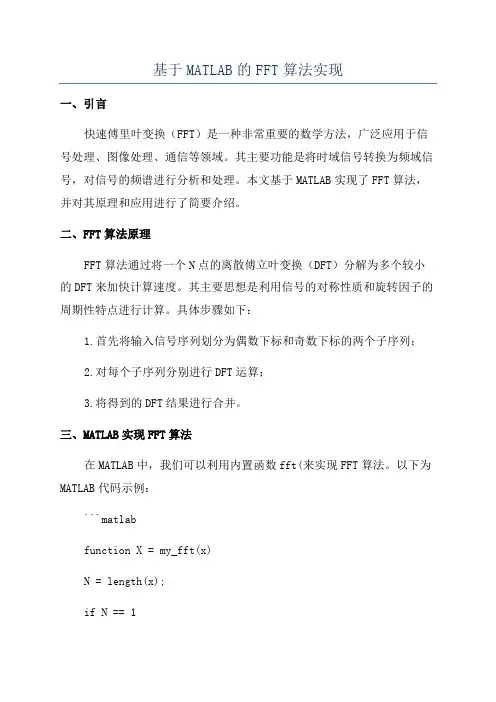

基于MATLAB的FFT算法实现一、引言快速傅里叶变换（FFT）是一种非常重要的数学方法，广泛应用于信号处理、图像处理、通信等领域。
其主要功能是将时域信号转换为频域信号，对信号的频谱进行分析和处理。
本文基于MATLAB实现了FFT算法，并对其原理和应用进行了简要介绍。
二、FFT算法原理FFT算法通过将一个N点的离散傅立叶变换（DFT）分解为多个较小的DFT来加快计算速度。
其主要思想是利用信号的对称性质和旋转因子的周期性特点进行计算。
具体步骤如下：1.首先将输入信号序列划分为偶数下标和奇数下标的两个子序列；2.对每个子序列分别进行DFT运算；3.将得到的DFT结果进行合并。
三、MATLAB实现FFT算法在MATLAB中，我们可以利用内置函数fft(来实现FFT算法。
以下为MATLAB代码示例：```matlabfunction X = my_fft(x)N = length(x);if N == 1X=x;elsen=0:N-1;W_N = exp(-1i*2*pi/N*n);x_even = x(1:2:end);x_odd = x(2:2:end);X_even = my_fft(x_even);X_odd = my_fft(x_odd);X = [X_even + W_N(1:N/2).*X_odd, X_even - W_N(1:N/2).*X_odd];endend```在上述代码中，x为输入信号序列，N为序列的长度。
如果序列长度为1，则直接返回该序列；否则，利用递归将序列拆分为两个子序列，并进行DFT运算。
最后将两个子序列的DFT结果进行合并，得到最终的FFT 结果。
四、FFT算法的应用FFT算法在信号处理领域有着广泛的应用。
其中最常见的应用包括频谱分析、滤波器设计、图像处理等。
1.频谱分析：FFT可以将时域信号转换为频域信号，计算信号的频谱，分析信号的频率成分和能量分布。
通过频谱分析，我们可以了解到信号的频率特性，从而对信号进行相应的处理和判断。

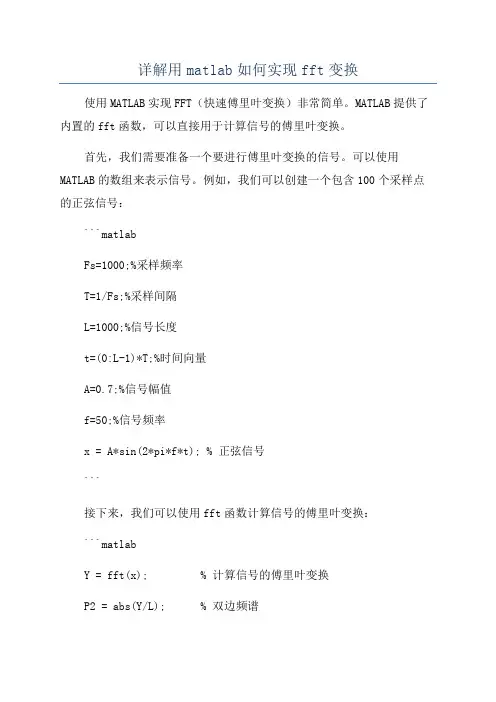

详解用matlab如何实现fft变换使用MATLAB实现FFT（快速傅里叶变换）非常简单。
MATLAB提供了内置的fft函数，可以直接用于计算信号的傅里叶变换。
首先，我们需要准备一个要进行傅里叶变换的信号。
可以使用MATLAB的数组来表示信号。
例如，我们可以创建一个包含100个采样点的正弦信号：```matlabFs=1000;%采样频率T=1/Fs;%采样间隔L=1000;%信号长度t=(0:L-1)*T;%时间向量A=0.7;%信号幅值f=50;%信号频率x = A*sin(2*pi*f*t); % 正弦信号```接下来，我们可以使用fft函数计算信号的傅里叶变换：```matlabY = fft(x); % 计算信号的傅里叶变换P2 = abs(Y/L); % 双边频谱P1=P2(1:L/2+1);%单边频谱P1(2:end-1) = 2*P1(2:end-1); % 修正幅度f=Fs*(0:(L/2))/L;%频率向量plot(f,P1) % 绘制单边频谱title('单边振幅谱')xlabel('频率 (Hz)')ylabel('幅值')```上述代码首先使用fft函数计算信号x的傅里叶变换，得到一个包含复数的向量Y。
然后，我们计算双边频谱P2，即将复数取模。
接下来，我们提取出单边频谱P1，并对幅度进行修正，以保证能量的准确表示。
最后，我们计算频率向量f，并绘制单边频谱。
运行上述代码，就可以得到信号的傅里叶变换结果的幅度谱图。
需要注意的是，FFT是一种高效的算法，但它要求输入信号的长度为2的幂。
如果信号的长度不是2的幂，可以使用MATLAB的fft函数之前，使用padarray函数将信号填充到2的幂次方长度。
此外，MATLAB还提供了其他一些函数，可以用于计算不同类型的傅里叶变换，如快速傅里叶变换、离散傅里叶变换、短时傅里叶变换等。
可以根据具体的需求选择合适的函数进行使用。

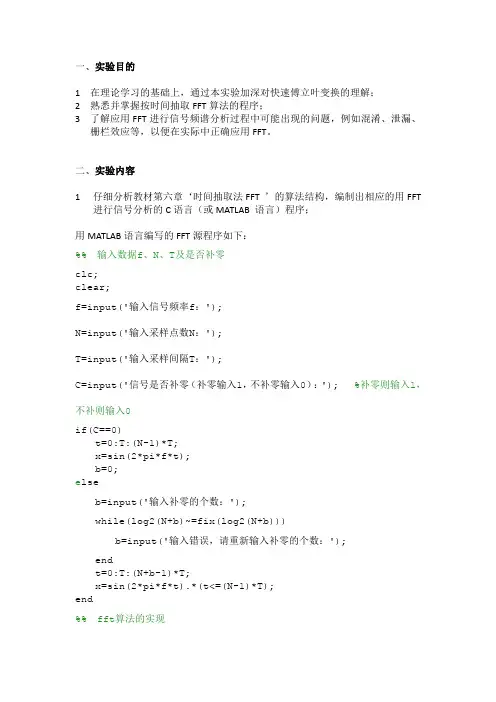

一、实验目的1在理论学习的基础上，通过本实验加深对快速傅立叶变换的理解；2熟悉并掌握按时间抽取FFT算法的程序；3了解应用FFT进行信号频谱分析过程中可能出现的问题，例如混淆、泄漏、栅栏效应等，以便在实际中正确应用FFT。
二、实验内容1仔细分析教材第六章‘时间抽取法FFT’的算法结构，编制出相应的用FFT 进行信号分析的C语言（或MATLAB语言）程序；用MATLAB语言编写的FFT源程序如下：%%输入数据f、N、T及是否补零clc;clear;f=input('输入信号频率f：');N=input('输入采样点数N：');T=input('输入采样间隔T：');C=input('信号是否补零（补零输入1，不补零输入0）：');%补零则输入1，不补则输入0if(C==0)t=0:T:(N-1)*T;x=sin(2*pi*f*t);b=0;e lseb=input('输入补零的个数：');while(log2(N+b)~=fix(log2(N+b)))b=input('输入错误，请重新输入补零的个数：');endt=0:T:(N+b-1)*T;x=sin(2*pi*f*t).*(t<=(N-1)*T);end%%fft算法的实现A=bitrevorder(x);%将序列按二进制倒序N=N+b;M=log2(N);%M为蝶形算法的层数W=exp(-j*2*pi/N);for L=1:1:M%第L层蝶形算法B=2^L/2;%B为每层蝶形算法进行加减运算的两个数的间隔K=N/(2^L);%K为每层蝶形算法中独立模块的个数for k=0:1:K-1for J=0:1:B-1p=J*2^(M-L);%p是W的指数q=A(k*2^L+J+1);%用q来代替运算前面那个数A(k*2^L+J+1)=q+W^p*A(k*2^L+J+B+1);A(k*2^L+J+B+1)=q-W^p*A(k*2^L+J+B+1);endendend%%画模特性的频谱图z=abs(A);%取模z=z./max(z);%归一化hold onsubplot(2,1,1);stem(0:1:N-1,x,'DisplayName','z');title('时域信号');subplot(2,1,2);stem(0:1:N-1,z,'DisplayName','z');title('频谱图');figure(gcf)%画图2用FFT 程序计算有限长度正弦信号()sin(2),0*y t f t t N Tπ=≤<分别在以下情况下所得的DFT 结果并进行分析和讨论：a ）信号频率f ＝50Hz ，采样点数N=32,采样间隔T=0.000625sb ）信号频率f ＝50Hz ，采样点数N=32,采样间隔T=0.005sT=0.0046875sc）信号频率f＝50Hz，采样点数N=32,采样间隔051015202530350510152025303505101520253035 e）信号频率f＝50Hz，采样点数N=64,采样间隔T=0.000625sg）将c）信号后补32个0，做64点FFT三、实验分析DFT是对有限序列做傅里叶变换后在频域上进行采样，而相对应的时域以频谱上的采样频率的倒数进行周期拓展。

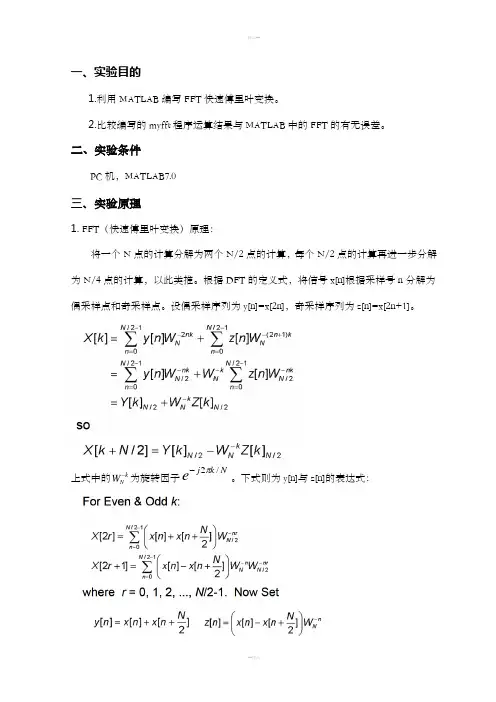

一、实验目的1.利用MATLAB 编写FFT 快速傅里叶变换。
2.比较编写的myfft 程序运算结果与MATLAB 中的FFT 的有无误差。
二、实验条件PC 机，MATLAB7.0三、实验原理1. FFT （快速傅里叶变换）原理：将一个N 点的计算分解为两个N/2点的计算，每个N/2点的计算再进一步分解为N/4点的计算，以此类推。
根据DFT 的定义式，将信号x[n]根据采样号n 分解为偶采样点和奇采样点。
设偶采样序列为y[n]=x[2n]，奇采样序列为z[n]=x[2n+1]。
上式中的k N W -为旋转因子N k j e /2π-。
下式则为y[n]与z[n]的表达式：2.蝶形变换的原理：下图给出了蝶形变换的运算流图，可由两个N/2点的FFT（Y[k]和Z[k]得出N点FFT X[k]）。
同理，每个N/2点的FFT可以由两个N/4点的FFT求得。
按这种方法，该过程可延迟后推到2点的FFT。
下图为N=8的分解过程。
图中最右边的为8个时域采样点的8点FFTX[k]，由偶编号采样点的4点FFT和奇编号采样点的4点得到。
这4点偶编号又由偶编号的偶采样点的2点FFT和奇编号的偶采样点的2点FFT产生。
相同的4点奇编号也是如此。
依次往左都可以用相同的方法算出，最后由偶编号的奇采样点和奇编号的偶采样点的2点FFT算出。
图中没2点FFT成为蝶形，第一级需要每组一个蝶形的4组，第二级有每组两个蝶形的两组，最后一级需要一组4个蝶形。
四、实验内容1.定义函数disbutterfly ，程序根据FFT 的定义：]2[][][N n x n x n y ++=、n N W N n x n x n z -+-=])2[][(][，将序列x 分解为偶采样点y 和奇采样点z 。
function [y,z]=disbutterfly(x)N=length(x);n=0:N/2-1;w=exp(-2*1i*pi/N).^n;x1=x(n+1);x2=x(n+1+N/2);y=x1+x2;z=(x1-x2).*w;2.定义函数rader ，纠正输出序列的输出顺序。

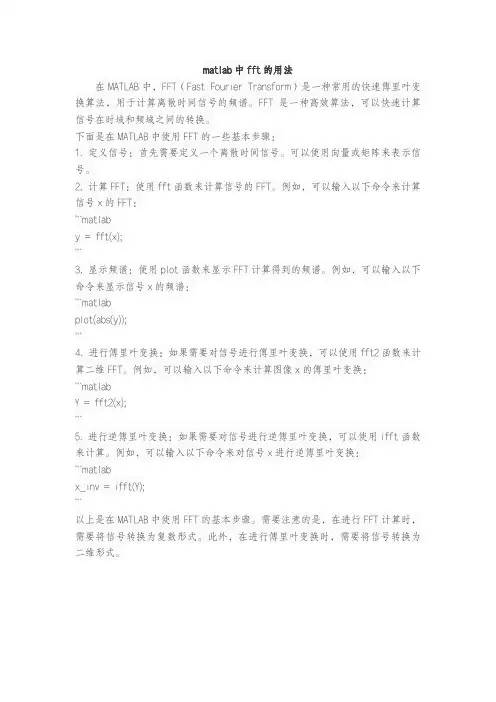

matlab中fft的用法
在MATLAB中，FFT（Fast Fourier Transform）是一种常用的快速傅里叶变换算法，用于计算离散时间信号的频谱。
FFT是一种高效算法，可以快速计算信号在时域和频域之间的转换。
下面是在MATLAB中使用FFT的一些基本步骤：
1. 定义信号：首先需要定义一个离散时间信号。
可以使用向量或矩阵来表示信号。
2. 计算FFT：使用fft函数来计算信号的FFT。
例如，可以输入以下命令来计算信号x的FFT：
```matlab
y = fft(x);
```
3. 显示频谱：使用plot函数来显示FFT计算得到的频谱。
例如，可以输入以下命令来显示信号x的频谱：
```matlab
plot(abs(y));
```
4. 进行傅里叶变换：如果需要对信号进行傅里叶变换，可以使用fft2函数来计算二维FFT。
例如，可以输入以下命令来计算图像x的傅里叶变换：
```matlab
Y = fft2(x);
```
5. 进行逆傅里叶变换：如果需要对信号进行逆傅里叶变换，可以使用ifft函数来计算。
例如，可以输入以下命令来对信号x进行逆傅里叶变换：
```matlab
x_inv = ifft(Y);
```
以上是在MATLAB中使用FFT的基本步骤。
需要注意的是，在进行FFT计算时，需要将信号转换为复数形式。
此外，在进行傅里叶变换时，需要将信号转换为二维形式。

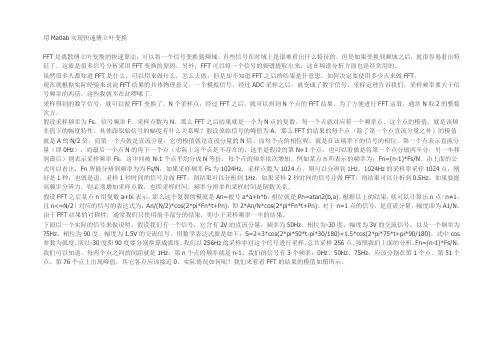

用Matlab实现快速傅立叶变换FFT是离散傅立叶变换的快速算法，可以将一个信号变换到频域。
有些信号在时域上是很难看出什么特征的，但是如果变换到频域之后，就很容易看出特征了。
这就是很多信号分析采用FFT变换的原因。
另外，FFT可以将一个信号的频谱提取出来，这在频谱分析方面也是经常用的。
虽然很多人都知道FFT是什么，可以用来做什么，怎么去做，但是却不知道FFT之后的结果是什意思、如何决定要使用多少点来做FFT。
现在就根据实际经验来说说FFT结果的具体物理意义。
一个模拟信号，经过ADC采样之后，就变成了数字信号。
采样定理告诉我们，采样频率要大于信号频率的两倍，这些我就不在此啰嗦了。
采样得到的数字信号，就可以做FFT变换了。
N个采样点，经过FFT之后，就可以得到N个点的FFT结果。
为了方便进行FFT运算，通常N取2的整数次方。
假设采样频率为Fs，信号频率F，采样点数为N。
那么FFT之后结果就是一个为N点的复数。
每一个点就对应着一个频率点。
这个点的模值，就是该频率值下的幅度特性。
具体跟原始信号的幅度有什么关系呢？假设原始信号的峰值为A，那么FFT的结果的每个点（除了第一个点直流分量之外）的模值就是A的N/2倍。
而第一个点就是直流分量，它的模值就是直流分量的N倍。
而每个点的相位呢，就是在该频率下的信号的相位。
第一个点表示直流分量（即0Hz），而最后一个点N的再下一个点（实际上这个点是不存在的，这里是假设的第N+1个点，也可以看做是将第一个点分做两半分，另一半移到最后）则表示采样频率Fs，这中间被N-1个点平均分成N等份，每个点的频率依次增加。
例如某点n所表示的频率为：Fn=(n-1)*Fs/N。
由上面的公式可以看出，Fn所能分辨到频率为为Fs/N，如果采样频率Fs为1024Hz，采样点数为1024点，则可以分辨到1Hz。
1024Hz的采样率采样1024点，刚好是1秒，也就是说，采样1秒时间的信号并做FFT，则结果可以分析到1Hz，如果采样2秒时间的信号并做FFT，则结果可以分析到0.5Hz。
