某医院卫星及有线电视系统设计方案

合肥市第五人民医院综合楼弱电及系统集成工程项目

卫星及有线电视系统设计方案

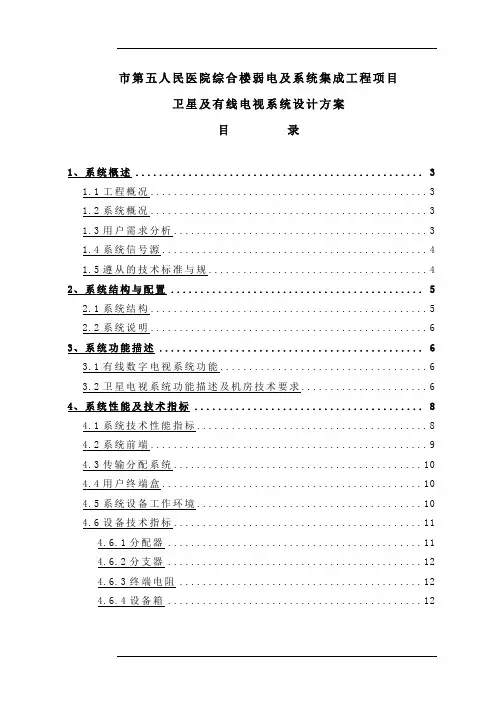

目录

1、系统概述 (3)

1.1工程概况 (3)

1.2系统概况 (3)

1.3用户需求分析 (3)

1.4系统信号源 (4)

1.5遵从的技术标准与规范 (4)

2、系统结构与配置 (5)

2.1系统结构 (5)

2.2系统说明 (6)

3、系统功能描述 (6)

3.1有线数字电视系统功能 (6)

3.2卫星电视系统功能描述及机房技术要求 (6)

4、系统性能及技术指标 (8)

4.1系统技术性能指标 (8)

4.2系统前端 (10)

4.3传输分配系统 (10)

4.4用户终端盒 (10)

4.5系统设备工作环境 (10)

4.6设备技术指标 (11)

4.6.1分配器 (11)

4.6.2分支器 (12)

4.6.3终端电阻 (12)

4.6.4设备箱 (12)

4.6.5解调器 (13)

4.6.6混合器 (14)

4.6.7用户终端盒 (15)

4.6.8同轴电缆与接头 (15)

4.6.9射频放大器 (15)

4.6.10无源器件 (16)

5、其它必须的内容 (16)

5.1系统调试 (16)

5.1.1系统调试所需仪器 (16)

5.1.2系统检验设备 (17)

5.1.3调试前的准备工作 (17)

5.1.4系统调试 (17)

5.2系统供电及接地 (17)

5.3竣工验收 (17)

5.4附表—涉外宾馆等单位申请接收的境外卫星电视收费表（2008）

(18)

1、系统概述

1.1工程概况

合肥市第五人民医院医疗综合楼总体分为：地下一层为设备用房，一、二、三、四层为大厅及门诊，五层为血透中心，六、七层为内科护理标准层，八层、十一层为内科、外科护理单元，九层为儿科护理单元，十层为骨科护理单元，十二层为妇科护理单元，十三层为产科护理单元，十四层为产房、ICU、手术准备层，十五层为手术层，十六层为手术设备和电梯机房层。大楼总建筑面积约2万㎡，建筑高度66.40米，属于一类高层建筑。

1.2系统概况

按照招标文件要求，本有线电视系统包含有线电视和卫星电视两大部分。

有线电视由市有线电视、卫星电视节目及自办节目组成。中心机房设置卫星接收机房，有线电视机房。从网络设备室向其他区域传输接收解码后的卫星电视信号及市有线电视信号。有线电视系统采用数字机顶盒音频、视频信号作为有线电视信号源，加上卫星电视信号、自办电视音频、视频信号，通过固定频率调制器，重新分配频段，分类后作为医院病区内部各相关部门有线电视信号源。

本系统一共设计了201个有线电视终端。

1.3用户需求分析

根据用户需求，该系统达到以下功能：

（1）信号源包括：有线电视、自办节目（播放摄像机、录像机和DVD的输出）共四套。

（2）采用双向邻频传输方式，带宽为5—860MHz，上行频段为5—65MHz，下行频段为87—860MHz，其中87—550 MHz用于电视广播信号传输；550—860 MHz为数据信号传输；87—108 MHz为调频广播频段。

（3）分配网络设计为双向网络，以适应将来交互式电视系统和互联网络的需要(系统配置双向干线放大器，双向分配放大器及高隔离的分支分配器，导线选用四屏蔽同轴电缆)。

（4）调制器应选用捷变频邻频860MHz调制器。

（5）系统保证每个TV终端的电平值70±5dBμV。

（6）工程所有器材、设备均为广电部认定的入网产品。

（7）本系统所用设备采用中高档产品（有线电视设备选用深圳迈威，卫星天线选用南京中卫）。

1.4系统信号源

有线电视系统(CATV)为全数字双向系统兼容模拟信号，其信号源来自以下三种：➢当地有线电视网节目；

➢卫星电视节目：按广电局有关规定，境内单位最多只能接收33套境外卫星电视节目（可参见6.4附表——涉外宾馆等单位申请接收的境外卫星电视

收费表（2008））。卫星节目源目前考虑接收亚太六号卫星上的2套节目信

号；

➢2套自办节目；

1.5遵从的技术标准与规范

整个系统符合下列现行条例和规范：

GB50200-94 有线电视系统工程技术规范

GB6510-96 30-1000MHZ声音和电视信号的电缆分配系统主要参数

要求

GB7401-87 彩色电视图像质量主观评价方法

GB/T6510-1996 电视和声音信号的电缆分配系统

GB/T11318-1996 电视和声音信号的电缆分配系统设备和部件

GBJ 民用建筑电缆电视工程技术规范

GBJ42-81 工业企业通信接地设计规范

GBJ57-83 建筑防雷设计规范

GBJ79-85 工业企业通信设计规范

GBJ232-82 电器装置安装工程施工和验收规范

GY/T106-92 有线电视系统技术规范

GY/T106-1999 有线电视广播系统技术规范

GYJ23-84 省级电视中心建设规范

GYJ36-88 省辖市级电视中心设备配备标准

GYJ44-91 卫星广播电视地球站建设标准

GYJ45-92 电视演播室灯光系统设计规范

JGJ/T16-92 民用建筑电气设计规范

Q/T BGCTV-101-2001 双向电缆分配网络设计规范

Q/T BGCTV-102-2001 双向电缆分配网络设备器材技术规范

Q/T BGCTV-103-2001 双向电缆分配网络施工工艺规范

SJ/T11177-1998 电视和声音信号的电缆分配系统设备与部件分配放大

器通用规范

（注：上述标准如有最新版本按最新的版本执行。）

招标文件和招标图纸

现场踏勘

招标答疑补充文件和招标答疑补充图纸

2、系统结构与配置

2.1系统结构

本系统包含有线电视及卫星电视两个子系统。

有线电视子系统由以下四个主要部分组成：信号接收系统、前端系统、信号传输系统和分配系统。

卫星电视子系统组成（包含卫星电视节目源、自办节目源、歌华数字节目源）主要包括以下部分：室外接收单元、前端机房部分、分配网络前端部分。

本工程的共用电视系统采用分支分配传输系统，干线在弱电竖井内垂直主干线槽和走廊线槽内敷设，支线穿管在吊顶内明敷，入户线穿管在墙内暗敷。干线电缆采用SYWV-75-9物理发泡线缆，用户电缆采用SYWV-75-5P四屏蔽物理发泡线缆。75-5线缆穿管要求如下：1～2根穿JDG25管，3～4根穿JDG32管，4根以上穿两根JDG25或JDG32管。电视插座距地面300mm高度安装，每组插座与电源插座（由强电专业负责完成）一对一配置，至少预留单相五孔插座一个，且平行距离不小于300mm。每层考虑预留分支分配器箱体，保证满足今后客户的需求。
