lED电源芯片SM2082G的高压线性恒流方案

LED灯丝灯电源方案芯片
我司目前提供8款芯片支持灯丝灯电源方案，都处于量产状态。

我司灯丝灯电源方案可以做到电感6mH，电流10个mA或者20mA。

自2014年推出业界第一款无塑件开关电源E14方案SM7313
以来，我司一直不断的推出多款产品SM7315，SM73152P，
SM2082D等。

2016年会推出非隔离开关电源实现的可控硅无频闪
SM73151P，SM73153P调光芯片。

支持EE8.3变压器、贴片及色
环(E14)、极易通过传导、辐射，而且效率高(η》92%)。

线性应用方案
产品名称封装形式应用领域功能
SM2082C SOP8/SOT89/SOT23灯丝灯，球泡非调光/一体化SM2082D SOP8/SOT89/SOT23灯丝灯，球泡可控硅调光
SM2082G SOP8/SOT89/SOT23灯丝灯，球泡可控硅调光
SM2316E SOP8灯丝灯，球泡非调光/一体化
开关应用方案
产品名称封装形式应用领域功能
SM73152P SOP8/SOT89/SOT23灯丝灯，球泡非调光/一体化SM73151P SOP8/SOT89/SOT23灯丝灯，球泡非调光/可控硅调光
SM73153P SOP8/SOT89/SOT23灯丝灯，球泡非调光/可控硅调光SM7313P SOP8/SOT89灯丝灯，球泡可控硅调光。

SM208ND恒流电源IC设计及应用
恒流电源IC 简介：
电源IC 引脚图：
电源IC 引脚功能：
GND：芯片地
OUT：纹波滤除电路输出端口
VC：纹波滤除电路控制端口
SM208ND 恒流电源IC 系统原理图：
SM208ND(TO252)多芯片并联方案，可用于前级系统为1A 电流的方案原理图
SM208ND(TO252)单芯片典型应用方案原理图
SM208ND 恒流电源IC 系统工作原理：
1、电源芯片通过VC 端口的分压电阻对前级电流纹波进行采样，主电流经过OUT 端口，经过反馈电阻R5 进行纹波大小的调节。

2、短路保护：系统demo 板的输出端口，即LED+和LED-端口短路，此时系统上电，若前级系统具有短路保护功能，增加SM208ND 系统，将具有相同功能。

3、开路保护：系统demo 板的输出端口，即LED+和LED-端口开路，电源芯片进行打嗝处理。

tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

SM208ND名称管脚序号管脚说明VC 1 纹波滤除电路控制端口OUT 2 纹波滤除电路输出端口GND 3 芯片地订购信息订购型号封装形式包装方式卷盘尺寸管装编带SM208ND TO252 15000只/箱2500只/盘13寸极限参数极限参数(TA= 25℃)符号说明范围单位VOUT OUT管脚电压-0.3~20 V VC VC管脚电压-0.3~10 VT A工作温度-20~125 ℃T stg存储温度-40~150 ℃Rθja热阻65 ℃/W 电气工作参数(除非特殊说明，下列条件均为T A=25℃)符号说明测试条件范围单位最小典型最大I OUT OUT端口输出电流0.3 A V OUT OUT端口饱和电压LED电流为160mA 0.3 0.45 0.65 V I CLMT OUT端口电流限流值 1 ASM208ND是一款消除电流纹波的芯片，应用于驱动LED灯串，消除前级驱动器产生的电流纹波。

SM208ND与前级高功率因数LED恒流控制电路组合使用，可有效滤除前级输出电流纹波，实现无频闪高功率因数LED恒流方案。

PCB layout注意事项◆SM208ND的OUT端口需要铺铜散热（如果是双面板，顶层与底层均需要铺铜），可采用网格状或线性漏铜，以降低芯片的温度及提高系统的性能。

◆双面板的PCB散热区域，顶层与底层的过孔尽量多以满足散热需求。

铺铜散热，增加过孔处理铺铜散热，增加过孔处理典型应用方案SM208ND 应用方案原理图：BOM表：位号参数位号参数位号参数R1 300R/0805 R4 10K/0805 C1 100uF/10V R2 5.1K/0805 R5 2.2R/1206 U1 SM208ND R3 10K/0805 Q1 S8550封装形式TO2521.厂家1尺寸2.厂家2尺寸VARIATIONTO-252SymbolMillimetersSymbolMillimeters Min Max Min MaxA 2.220 2.420 E1 4.750 4.850 A1 0 0.125 e 2.28REFb 0.550 0.650 H 9.440 10.140 b2 0.760 0.960 L — — b3 5.200 5.400 L1 2.75REFb4 — — L2 0.500REF c — — L3 0.900 1.000 c2 0.450 0.550 L4 0.650 0.950 D 5.950 6.250 L5 1.150 1.550 D1 4.200 4.500 θ 0° 6° E 6.400 6.700。

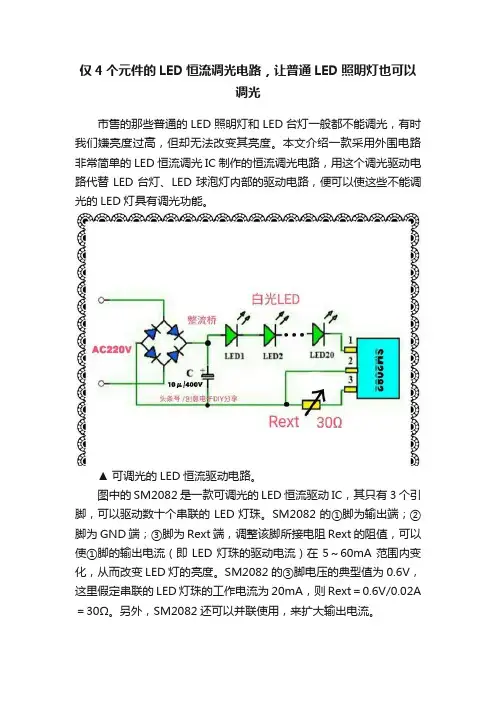

仅4个元件的LED恒流调光电路，让普通LED照明灯也可以调光市售的那些普通的LED照明灯和LED台灯一般都不能调光，有时我们嫌亮度过高，但却无法改变其亮度。

本文介绍一款采用外围电路非常简单的LED恒流调光IC制作的恒流调光电路，用这个调光驱动电路代替LED台灯、LED球泡灯内部的驱动电路，便可以使这些不能调光的LED灯具有调光功能。

▲ 可调光的LED恒流驱动电路。

图中的SM2082是一款可调光的LED恒流驱动IC，其只有3个引脚，可以驱动数十个串联的LED灯珠。

SM2082的①脚为输出端；②脚为GND端；③脚为Rext端，调整该脚所接电阻Rext的阻值，可以使①脚的输出电流（即LED灯珠的驱动电流）在5～60mA范围内变化，从而改变LED灯的亮度。

SM2082的③脚电压的典型值为0.6V，这里假定串联的LED灯珠的工作电流为20mA，则Rext＝0.6V/0.02A ＝30Ω。

另外，SM2082还可以并联使用，来扩大输出电流。

▲ TO-252封装的SM2082的引脚功能。

SM2082外形封装有多种，除了上图所示的TO-252封装的，还有SOT89-3、SOP-8封装的。

上图中的TO-252封装的自带散热片，可以焊接在电路板的铜箔上散热，工作热稳定性较好。

▲ SM2082的内部框图。

▲ 贴片封装的整流桥。

MB10F为LED照明灯里常用的一款贴片整流桥，其整流电流为0.8A，耐压值为1000V。

制作时，滤波电容C选用10μF/400V的铝电解电容。

为了提高工作可靠性，亦可以在C两端并联一个510KΩ到1MΩ的泄放电阻。

本电路为恒流驱动电路，可以代替LED球泡灯用的那种廉价的阻容降压驱动电路。

钲铭科“线性恒流电源”新品—SM2082D
使用我司SM2O82C的朋友会问，“SM2082C单颗功率（常规情况下）是8W，能否做到16W？”之前，我们的回复是不可以。

但是现在，我们可以骄傲的告诉朋友们：“顺应市场和客户的需求，经过研发和产品升级，钲铭科电子已推出了单颗16W的线性恒流电源驱动IC SM2082D！”SM2082D的应用图如下图，电路结构简单，与原SM2082C的工作原理、封装形式等等都相同，仅单颗功率增大到16W，可以完全兼容原SM2082C的方案板。

若原系统板采用2颗SM2082C实现的16W，现在只需1颗SM2082D，同时，检流电阻从2个调整为1个。

单颗T8管应用系统的典型参数如下：
SM2082D的特点如下：
SM2082D属于线性恒流驱动IC，提供ESOP8、TO252-2、SOT89-3等多种封装，可PIN对PIN兼容与替换SM2082C。

可广泛应用于T8/T5日光灯管，一体化吸顶灯以及灯丝灯等多种光源或灯具，不但电路简单易于批量化生产，而且性价比更高！。

光引擎大功率线性恒流电源方案芯片SM220X系列
随着LED照明快速发展，线性恒流方案呈爆发式增长；一体化、
光引擎、去电源化等方案几乎都是线性恒流方案。

在大功率领域，若采用原来的高压单芯片集成MOS的驱动IC
（如SM2082）并联，会需要多颗IC（单颗最大16W），但成本不
是最优。

针对大功率应用，我司推出了SM220X系列大功率线性恒
流方案。

SM220X系列是外驱MOS的线性恒流驱动芯片，适用于
200Vac~240Vac或110Vac~130Vac输入，支持PWM调光，或者
支持墙壁开关调光或调色等多种方案。

产品名
功能概述特点
称
SM2202P两通道、大功率线性恒流芯片支持PWM调光
开关调色，功率翻倍（混SM2200P双通道、三段调色线性恒流芯片
色）
双通道、三段调光/色线性LED恒流电
开关调色，功率恒定SM2203P
源芯片
SM2200P/SM2203P在三段调节色温应用中，可根据开启关闭电源开关，依次改变两路输出端口开关状态，实现两路不同颜色LED灯的交替亮灭以实现调节色温的目的，调节外接CS电阻可对输出功率进行调节。

其中SM2200P在混色时，功率翻倍，而SM2203P，混色与冷暖色时功率一致。

在开关分段调色方案中，单颗芯片可实现30W。

而SM2202P常规应用中，单颗芯片甚至可以实现60W。

无需AC/DC转换器的高压LED恒流源驱动电路随着半导体发光二极管(LED)技术的发展，LED将成为21世纪的新型光源。

但LED本质上仍是一个二极管，是一个非线性器件。

当LED导通时，只要LED上的电压稍微变大，电流就会增加很多。

因此，即使电压发生微小变化也会大大影响LED器件的工作，使电流过大甚至导致发热损坏。

恒流源驱动是最佳的LED驱动方式。

采用恒流源驱动，LED上流过的电流将不受电压变化、环境温度变化，以及LED参数离散性的影响，从而能保持电流恒定，充分发挥LED的各种优良特性。

目前广泛采用的恒流源有两种形式：一种是线性电源改进型恒流源，另一种是开关电源式恒流源。

这两种电路形式都比较复杂，线性电源改进型恒流源的线性损耗大，适用范围小；开关电源式恒流源的可靠性较差，适应范围小，而且成本高。

为克服这两种电源的缺点，深圳光华源科技有限公司推出了新型恒流源器件HA22004P。

它能在交流85V～240V的输入电压范围(频率50Hz/60Hz都可)，提供可预设的恒定输出电流，恒流范围为10～40mA。

该器件的主要性能指标如下：输入电压范围：85V AC～240V AC；恒流范围：10mA～40mA(外部调节)；温度范围：-40℃～85℃；精度：+5%，-10%(负温度系数)；适应范围：∑VF≤0.9VinDC，VF为每个LED工作电压；封装：DIP-8或DIP-14(采用DIP-14封装的NA20003P有群控、电平控制开关功能)；稳定性好，性价比高，具有很宽的电压和温度曲线(图1)；在工作范围内参数稳定；EMC特性好；产品可全球通用。

HA22004P可单路驱动从10个LED到110个LED而无需改变外围电路，其应用范围包括：LED 灯装置、电子显示器、工业照明设备、装饰照明设备与灯泡、LCD平面显示背光源，以及其它不需与电源隔离的LED驱动。

由于支持交流电压输入，它不需要外接电感和变压器，外围电路非常简洁。

SM2082EGS内部功能框图管脚说明管脚序号管脚名称管脚说明1 GND 芯片地2 REXT 输出电流值设置端口7 OUT 电源输入与恒流输出端口3、4、5、6、8 NC 悬空脚订购信息订购型号封装形式包装方式卷盘尺寸管装编带SM2082EGS ESOP8 100000只/箱4000只/盘13寸极限参数若无特殊说明，环境温度为25°C。

符号说明范围单位V OUT OUT端口电压-0.5~450 VV REXT REXT端口电压-0.5~8 VRθJA注1PN结到环境的热阻65 °C/WT J工作结温范围-40~150 °CT STG存储温度-55~150 °CV ESD HBM人体放电模式>2 KV注1：散热表现与散热片尺寸、PCB厚度与层数息息相关。

实际应用条件下的热阻值会与测试值存在一定差异，使用者可选择适当的封装与PCB布局，以达到理想的散热表现。

电气工作参数若无特殊说明，环境温度为25°C。

符号说明条件最小值典型值最大值单位V OUT_MIN恒流拐点I OUT=30mA - - 6.5 VV OUT_BV OUT端口耐压- 450 - - VI OUT输出电流- 5- 120 mAI DD静态电流V OUT=10V，REXT悬空0.08 0.16 0.25 mAV REXT REXT端口电压V OUT=10V 0.58 0.6 0.62 VD IOUT IOUT片间误差I OUT=30mA - ±4 - %T SC电流负温度补偿起始点注2- - 150 - °C注2：电流负温度补偿起始点为芯片内部设定温度150℃。

OUT 端口输出电流特性SM2082EGS 的OUT 端口输出电流计算公式：(A))ΩRext(0.6VRext V I REXT OUT ==。

图1. SM2082EGS 输出电流与Rext 电阻关系曲线图2. SM2082EGS 恒流曲线图图3. SM2082EGS 输出电流温度特性注3注3：芯片焊接到2mm*2mm ，厚度为1mm 的铝基板上。

双段投光灯线性恒流icSM2082ED能过认证的驱动电路方案分析钲铭科恒流调光icSM2082ED投光灯最新应用计划替换CYT3000AB 高压线性恒流ic SM2082ED可以精准的控制输出值在5mA~60mA之间不变。

光效能高，照明度高。

芯片间输出电流偏差小于±4%输入 AC ：120V / 220V支持调光应用高压线性恒流IC，SM2082ED 是单通道恒流驱动控制芯片，SM2082ED 用法了钲铭科拥有生产专利的恒流控制技术，高压线性恒流ICSM2082ED 输出电流由外接 Rext 电阻设置为5mA~60mA，且SM2082ED输出电流不随芯片 OUT 端口电压而变幻，恒流性能比较好。

并且高压线性恒流IC SM2082ED系统构造比较容易，设计计划容易，SM2082ED高压线性计划成本低。

高压线性恒流IC SM2082ED最大的特色功能就是具有过热庇护功能单颗SM2082ED芯片可做 12W 系统计划封装形式：ESOP8注：表贴产品焊接最高峰值温度不能超过 260℃，温度曲线依据J-STD-020 标准、参考工厂实际和锡膏商建议由工厂自行设定。

若无特别解释，环境温度为 25°C。

高压线性恒流ic SM2082ED其中 Vin 是系统输入电源电压，VLED 是单个 LED 工作电压降，ILED 是 LED 导通电流。

可看出系统串联的 LED数量 n 越大，系统工作效率越高。

系统设计过程中，需按照应用环境调节 SM2082ED 的 OUT 端口工作电压，优化η值。

高压线性恒流ic SM2082ED恒流曲线可看出常温下 OUT 端口最低电压 VOUT_MIN：IOUT= 20mA，VOUT_MIN = 4.1V； IOUT = 30mA，VOUT_MIN = 4.6V；IOUT = 40mA，VOUT_MIN = 5.0V；按照 LED 灯的并接组数和 LED 灯工作电流挑选并联芯片数量，图中Rext1~RextN 的电阻值可设置相同或者不同。

LED高压灯带新的高压线性恒流芯片方案在社会进步的发展中，建设一个美好城市的形象高压灯带的产品不可或缺。

灯带如此重要，我们怎么找到一个恰当的解决方案来满足上述要求呢？我们应该用什么样的技术，同时也要把照明和其他的系统结合起来？另外也要把有关的智能光线控制应用进来，以更好的降低能源消耗？市面上关于高压灯带方案的选择的例子是比较少的，因为在以前，大家对于高压灯带这个产品并不怎么感兴趣，因为芯片如果使用以往一直在用的芯片，那么问题就会出现很多，既没有温度调节功能，高压灯带往往用不了多久就会因发热严重被烧毁.或者光效质量得不到保证，所以在高压线性恒流芯片这类型的芯片出来之前，已经有不少以前的厂家退出了LED高压灯带这个行业，但现在我相信在高压线性恒流芯片SM2082EAS出现之后，相信应用在LED灯带之后，市场会有所回暖，甚至发展迅速。

高压线性恒流芯片SM2082EAS它是一款单通道LED 线性恒流控制芯片，是的，高压线性恒流芯片SM2082EAS跟我之前提到过的SM2091E同样都是线性恒流芯片，这点两者之间具有异曲同工之妙。

都能够实现恒流明的效果，也就是是说高压线性恒流芯片SM2082EAS在光效上面来说跟高压线性恒流芯片SM2091E是一样的。

高压线性恒流芯片SM2082EAS具有过温调节功能，当芯片温度达到过温调节点时，输出电流逐渐降低，起到保护IC 的功能，提高产品在使用过程中可靠性，稳定性以及安全性。

并且高压线性恒流芯片SM2082EAS系统结构简单，外围元件没有电解电容这些元器件，设计方案成本也低，可以说是差不多可以媲美高压线性恒流芯片SM2091E了，当然，各自还是有各自的特点。

这里就不一一列出来了。

高压线性恒流芯片SM2082EAS最大输出功率受限于芯片结温，最大极限值是指超出该工作范围，芯片有可能损坏。

在极限参数范围内容工作，器件功能正常，但并不完全保证满足个别性能指标,SM2082EAS它的封装是4000一盘/编带，如果是管装的话是100000个。

SM2082EK单通道LED恒流驱动控制芯片
概述：
SM2082EK是单通道LED恒流驱动控制芯片，芯片使用本司专利的恒流设定和控制技术，输出电流由外接Rext电阻设置为
5mA~60mA，且输出电流不随芯片OUT端口电压而变化，较好的恒流性能。

系统结构简单，外围元件极少，方案成本低。

特点：
本司专利的恒流控制技术
a)OUT端口输出电流外置可调，范围5mA~60mA
b)芯片间输出电流偏差小于±4%
输出AC电压：120V/220V
支持可控硅调光应用电路
具有过热保护功能
单颗芯片可做12W系统方案
芯片可与LED共用PCB板
线路简单、成本低廉
封装形式：ESOP8
应用领域：
T5/T8系列LED日光灯管
LED路灯照明应用
LED球泡灯，LED吸顶灯。

SM2082EG内部功能框图REXT1REXT2OUT2GND2管脚说明订购信息极限参数（注1）若无特殊说明，T A=25°C。

注1：最大输出功率受限于芯片结温，最大极限值是指超出该工作范围，芯片有可能损坏。

在极限参数范围内工作，器件功能正常，但并不完全保证满足个别性能指标。

注2：RθJA在T A=25°C自然对流下根据JEDEC JESD51热测量标准在单层导热试验板上测量。

注3：温度升高最大功耗一定会减小，这也是由T JMAX，RθJA和环境温度T A所决定的。

最大允许功耗为P D = (T JMAX-T A)/ RθJA或是极限范围给出的数值中比较低的那个值。

电气工作参数（注4、5）若无特殊说明，T A=25°C。

注4：电气工作参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下的直流和交流电参数。

对于未给定上下限值的参数，该规范不予保证其精度，但其典型值合理反映了器件性能。

注5：规格书的最小、最大参数范围由测试保证，典型值由设计、测试或统计分析保证。

注6：电流负温度补偿起始点为芯片内部设定温度145°C。

OUT 端口输出电流特性SM2082EG 的OUT 端口输出电流计算公式：(A))ΩRext(0.6VRext V I REXT OUT ==。

图1. SM2082EG 输出电流与Rext 电阻关系曲线图2. SM2082EG 恒流曲线图图3. SM2082EG 输出电流温度特性（注7）注7：芯片焊接到2cm*2cm ，厚度为1mm 的铝基板上。

过温调节功能当LED 灯具内部温度过高，会引起LED 灯出现严重的光衰，降低LED使用寿命。

SM2082EG 集成了温度补偿功能，当芯片内部达到145ºC 过温点时，芯片将会自动减小输出电流，以降低灯具内部温度。

系统方案设计图4. SM2082EG 应用电路原理图◆ 效率设计理论图4所示的应用电路工作效率计算如下：INLEDLED IN LED LED IN LED V V *n I *V I *V *n P P η===其中Vin 是系统输入电源电压，V LED 是单个LED 工作电压降，I LED 是LED 平均电流。

高压线性恒流芯片SM2082EG的新技术应用方案LED照明产品延续到今天，在产品上日新月异在技术上精益求精，照明产品已经备受企业和市场的青睐，无论是企业使用，还是用作展示，照明产品起着不可关键的作用，也是日常生活不可或缺的，照明产品的革新一直成为很关心的话题，照明产品已经在各界领域得到应用.自从照明产品的长期发展，在款式和技术上不断推旧创新，新产品层出不穷，新产品的推出更是带动了行业的发展.要说到新产品的更新，在高压线性恒流芯片型号里。

更新产品的速度更加显而易见，据了解，高压线性恒流芯片SM2082EG是一款型号比较新型的双通道LED 线性恒流控制芯片，高压线性恒流芯片SM2082EG使用本司专利的恒流设定和控制技术，并且高压线性恒流芯片SM2082EG输出电流由外接Rext 电阻设置为5mA~120mA，输出电流不随芯片OUT 端口电压而变化。

采用了拥有生产专利的恒流控制技术，通过外部设置的一个REXT电阻可以设置电流，精准度在±3%之间。

从外观上来看系统结构简单，外围元件极少，LED灯具照明产品在使用这款高压线性恒流芯片方案的时候需要考虑的问题就少。

相对于传统LED灯具使用的质问问题多发的LED电源芯片来说，高压线性恒流芯片SM2082EG是一款市场上不可多得的LED电源芯片，不但能用于LED球泡灯芯片设计方案中，也能够用于LED吸顶灯LED电源芯片设计方案中等等，使用高压线性恒流芯片SM2082EG设计LED驱动电源方案的时候，不必再外增变压器电源测试，可以直接计入市电(交流电)220v进行应用。

高压线性恒流芯片SM2082EG不仅改进了以往的高压线性IC不能做大功率的方案问题，除此之外，高压线性恒流芯片SM2082EG还具有过温保护功能，在长时间的LED应用照明下，不可避免的LED灯具内部温度会变高这是由于电流持续过高输出，才会导致温度升高，以往传统的芯片没有这个过温调节保护功能，不能降功率，降低电流，所以才会造成质量问题。
