第4章多晶体分析方法

注： *的多少仅代表该题可能的难易程度。

第一章 X 射线物理学基础1、X 射线有什么性质，本质是什么？波长为多少？与可见光的区别。

（*）2、什么是X 射线管的管电压、管电流？它们通常采用什么单位？数值通常是多少？（*）3、X 射线管的焦点与表观焦点的区别与联系。

（*）4、X 射线有几种？产生不同X 射线的条件分别是什么？产生机理是怎样的？晶体的X 射线衍射分析中采用的是哪种X 射线？（*）5、特征X 射线，连续X 射线与X 射线衍射的关系。

（*）6、什么是同一线系的特征X 射线？不同线系的特征X 射线的波长有什么关系？同一线系的特征X 射线的波长又有什么关系？7、什么是临界激发电压？为什么存在临界激发电压？（**）8、什么是、射线？其强度与波长的关系。

什么是、射线其强度与波长的关系。

（**）αK βK 1αK 2αK 9、为什么我们通常只选用Cr 、Fe 、Co 、Ni 、Mo 、Cu 、W 等作阳极靶，产生特征X 射线的波长与阳极靶的原子序数有什么关系。

10、 什么是相干散射、非相干散射？它们各自还有什么名称？相干散射与X 射线衍射的关系。

（*）11、 短波限，吸收限，激发限如何计算？注意相互之间的区别与联系。

（**）12、 什么是X 射线的真吸收？比较X 射线的散射与各种效应。

（*）13、 什么是二次特征辐射？其与荧光辐射是同一概念吗？与特征辐射的区别是什么？（**）14、 什么是俄吸电子与俄吸效应，及与二次特征辐射的区别。

（**）15、 反冲电子、光电子和俄歇电子有何不同? （**）16、 在X 射线与物质相互作用的信号中，哪些对我们进行晶体分析有益？哪些有害？非相干散射和荧光辐射对X 射线衍射产生哪些不利影响？（**）17、 线吸收系数与质量吸收系数的意义。

并计算空气对CrK α的质量吸收系数和线吸收系数（假如空气中只有质量分数80%的氮和质量分数20%的氧，空气的密度为1.29×10-3g/cm 3）(**)18、 阳极靶与滤波片的选择原则是怎样的？（*）19、 推导出X 射线透过物质时的衰减定律,并指出各参数的物理意义。

复习的重点及思考题以下蓝色的部分作为了解第一章X射线的性质X射线产生的基本原理。

●X射线的本质―――电磁波、高能粒子、物质●X射线谱――管电压、电流对谱的影响、短波限的意义等●高能电子与物质相互作用可产生哪两种X射线？产生的机理？连续X射线：当高速运动的电子(带电粒子)与原子核内电场作用而减速时会产生电磁辐射,这种辐射所产生的X射线波长是连续的,故称之为～特征(标识)X射线：由原子内层电子跃迁所产生的X射线叫做特征X射线。

X射线与物质的相互作用●两类散射的性质●吸收与吸收系数意义及基本计算●二次特征辐射（X射线荧光）、饿歇效应产生的机理与条件二次特征辐射（X射线荧光）：由X射线所激发出的二次特征X射线叫X射线荧光。

俄歇电子：俄歇电子的产生过程是当原子内层的一个电子被电离后，处于激发态的电子将产生跃迁，多余的能量以无辐射的形式传给另一层的电子，并将它激发出来。

这种效应称为俄歇效应。

●选靶的意义与作用第二章X射线的方向晶体几何学基础●晶体的定义、空间点阵的构建、七大晶系尤其是立方晶系的点阵几种类型在自然界中，其结构有一定的规律性的物质通常称之为晶体● 晶向指数、晶面指数（密勒指数）定义、表示方法，在空间点阵中的互对应 ● 晶带、晶带轴、晶带定律，立方晶系的晶面间距表达式● 倒易点阵定义、倒易矢量的性质● 厄瓦尔德作图法及其表述，它与布拉格方程的等同性证明λ1= 为半径作一球； (b) 将球心置于衍射晶面与入射线的交点。

(c) 初基入射矢量由球心指向倒易阵点的原点。

(d) 落在球面上的倒易点即是可能产生反射的晶面。

(e) 由球心到该倒易点的矢量即为衍射矢量。

布拉格方程要灵活应用，比如结合消光规律等2d hkl sin θ ＝ n λ ‥‥ 布拉格公式d hkl 产生衍射的晶面间距θ 入射线或衍射线与晶面的夹角－布拉格角n 称之为反射级数● 布拉格方程的导出、各项参数的意义，作为产生衍射的必要条件的含义。

第四章多晶体分析方法
多晶体分析方法是一种合成晶体的方法，其主要特征是使用多种原料（多层晶体）制备一种特定晶体，由于每一种原料都具有不同的性质，因
此可以产生不同的效果。

基于此原理，多晶体分析方法运用多种晶体构成
复杂的晶体，来控制晶格中的性质，从而形成具有特定性质和功能的晶体。

多晶体分析方法首先以电子微分析的方法，对晶体的晶格结构进行初
步研究，了解它的晶体结构参数。

然后，通过透射电子显微镜（TEM）研
究分析晶体中的原子排列情况，以此来判断不同结构层之间的相互关系。

其次，利用X射线衍射仪，实验室将利用衍射数据进行结构解析，得出晶
体中原子类型来推导不同层之间的关系。

此外，多晶体分析还可以用拉曼光谱技术进行分析，拉曼光谱可以测
量不同原料的晶体中的物理和化学性质，以此来确定晶体的晶格结构。

此外，还可以采用质谱法分析多晶体中的原子，了解该晶体的组成。

最后，
用动力学模型，以模拟晶体结构中各层之间的相互作用。

所有这些分析方法将有助于我们更加清晰地了解多晶体的结构，从而
对其进行更好地调控和改性，以便在不同的应用中使用。

第一章X 射线物理学基础2、若X 射线管的额定功率为1.5KW，在管电压为35KV 时，容许的最大电流是多少？答：1.5KW/35KV=0.043A。

4、为使Cu 靶的Kβ线透射系数是Kα线透射系数的1/6，求滤波片的厚度。

答：因X 光管是Cu 靶，故选择Ni 为滤片材料。

查表得：μ m α＝49.03cm2／g，μ mβ＝290cm2／g，有公式，，，故：，解得:t=8.35um t6、欲用Mo 靶X 射线管激发Cu 的荧光X 射线辐射，所需施加的最低管电压是多少？激发出的荧光辐射的波长是多少？答：eVk=hc/λVk=6.626×10-34×2.998×108/(1.602×10-19×0.71×10-10)=17.46(kv)λ 0=1.24/v(nm)=1.24/17.46(nm)=0.071(nm)其中h为普郎克常数，其值等于6.626×10-34e为电子电荷，等于1.602×10-19c故需加的最低管电压应≥17.46(kv)，所发射的荧光辐射波长是0.071纳米。

7、名词解释：相干散射、不相干散射、荧光辐射、吸收限、俄歇效应答：⑴当χ射线通过物质时，物质原子的电子在电磁场的作用下将产生受迫振动，受迫振动产生交变电磁场，其频率与入射线的频率相同，这种由于散射线与入射线的波长和频率一致，位相固定，在相同方向上各散射波符合相干条件，故称为相干散射。

⑵当χ射线经束缚力不大的电子或自由电子散射后，可以得到波长比入射χ射线长的χ射线，且波长随散射方向不同而改变，这种散射现象称为非相干散射。

⑶一个具有足够能量的χ射线光子从原子内部打出一个K 电子，当外层电子来填充K 空位时，将向外辐射K 系χ射线，这种由χ射线光子激发原子所发生的辐射过程，称荧光辐射。

或二次荧光。

⑷指χ射线通过物质时光子的能量大于或等于使物质原子激发的能量，如入射光子的能量必须等于或大于将K 电子从无穷远移至K 层时所作的功W，称此时的光子波长λ称为K 系的吸收限。

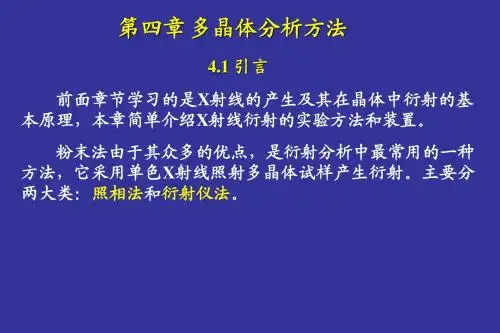

第四章多晶体分析方法为了测得有用的衍射实验数据来进行晶体的组织结构研究，人们在实际工作中发展了许多衍射实验方法，而最基本的衍射实验方法有：粉末法、劳厄法和转晶法三种，表1给出了这三种衍射方法的特点。

由于粉末法在晶体学研究中应用最广泛，而且实验方法和样品制备简单，所以在科学研究和实际生产工作中的应用不可缺少，而劳厄法和转晶法主要应用于单晶体的研究，特别是在晶体结构分析中必不可少，在某些场合下是无法替代的方法。

粉末照相法是将一束近平行德单色X射线投射到多晶样品上，用照相底片记录衍射线束强度和方向的一种实验法。

照相法的实验主要装置为粉末照相机，而粉末照相机根据照相机种类的不同，有多种照相方法，其中最为常用德是德拜照相法，该粉末照相法有称为德拜法或德拜－谢乐法。

一、德拜－谢乐法德拜照相法的原理：（粉末照相法只是粉末衍射法的一种，作为被测试的样品粉末很细，颗粒通常在之间，每个颗粒又可能包含了好几颗晶粒，因此试样中包含了无数个取向不同但结构一样的小晶粒。

当一束单色X射线照射到样品上时，对每一族晶面（HKL）,总有某些小晶粒的（hkl）晶面族恰好能够满足布拉格条件而产生衍射。

由于试样中小晶粒数目巨大，所以满足布拉格条件的晶面族（hkl）也较多，与入射线的方位角都是θ，因而颗看作是由一个晶面以入射线为轴旋转而得到的。

从下图中可以看到，小晶粒晶面（hkl）的反射线分布在一个以入射线为轴，以衍射角θ为半顶角的圆锥面上，不同晶面族衍射角不同，衍射线所载的圆锥半顶角不同，从而不同晶面族的衍射就会共同构成一系列以入射线为轴的同顶点圆锥，所以，当用围绕试样的圆筒形底片记录衍射线时，在底片上会得到一系列圆弧线段。

德拜粉末照相法底片实验数据的测量主要是测定底片上衍射线条的相对位置和相对强度，然后根据测量数据再计算出θhkl和晶面间距d hkl。

）图1 粉末衍射的谱线形成和照相法的谱线形成（1）由于粉末柱试样中有上亿个结构相同的小晶粒，同时它们有着一切可能的取向，所以某种面网（d hkl）所产生的衍射线是形成连续的衍射圆锥，对应的圆锥顶角为4θhkl。

第一章X 射线物理学基础2、若X 射线管的额定功率为1.5KW，在管电压为35KV 时，容许的最大电流是多少？答：1.5KW/35KV=0.043A。

4、为使Cu 靶的Kβ线透射系数是Kα线透射系数的1/6，求滤波片的厚度。

答：因X 光管是Cu 靶，故选择Ni 为滤片材料。

查表得：μ m α＝49.03cm2／g，μ mβ＝290cm2／g，有公式，，，故：，解得:t=8.35um t6、欲用Mo 靶X 射线管激发Cu 的荧光X 射线辐射，所需施加的最低管电压是多少？激发出的荧光辐射的波长是多少？答：eVk=hc/λVk=6.626×10-34×2.998×108/(1.602×10-19×0.71×10-10)=17.46(kv)λ 0=1.24/v(nm)=1.24/17.46(nm)=0.071(nm)其中h为普郎克常数，其值等于6.626×10-34e为电子电荷，等于1.602×10-19c故需加的最低管电压应≥17.46(kv)，所发射的荧光辐射波长是0.071纳米。

7、名词解释：相干散射、不相干散射、荧光辐射、吸收限、俄歇效应答：⑴当χ射线通过物质时，物质原子的电子在电磁场的作用下将产生受迫振动，受迫振动产生交变电磁场，其频率与入射线的频率相同，这种由于散射线与入射线的波长和频率一致，位相固定，在相同方向上各散射波符合相干条件，故称为相干散射。

⑵当χ射线经束缚力不大的电子或自由电子散射后，可以得到波长比入射χ射线长的χ射线，且波长随散射方向不同而改变，这种散射现象称为非相干散射。

⑶一个具有足够能量的χ射线光子从原子内部打出一个K 电子，当外层电子来填充K 空位时，将向外辐射K 系χ射线，这种由χ射线光子激发原子所发生的辐射过程，称荧光辐射。

或二次荧光。

⑷指χ射线通过物质时光子的能量大于或等于使物质原子激发的能量，如入射光子的能量必须等于或大于将K 电子从无穷远移至K 层时所作的功W，称此时的光子波长λ称为K 系的吸收限。

一、
1.熔点法：
毛细管法:该法是中国药典的法定方法,它操作简便,使用样品量少,但测得的数值常略高于真实熔点,且主观性较强,需要操作者具有较熟练的实验技能。

尽管如此,它的精确度已可满足一般要求,对于晶型间熔点差别较大者,已能完全区分开。

熔点测定仪法: 采用这种方法,精确度高,主观性低,且可同时清楚地看到样品的晶体形态和熔化全过程的固相变化。

2.热分析法：
热重分析法:TG法是在程序控制温度下,测量物质的质量与温度关系的一种技术。

热重法定量性强,能准确地测量物质的质量变化及变化的速率。

在多晶型的研究中主要用于确定晶体的表面吸附水(或溶剂)含量,结晶水(或溶剂)分子的个数以及分解温度。

TGA
差示扫描量热法(DSC):
年来，DSC 已成为多晶型定性、定量分析的常规方法。

3. 红外分光光度法
一般来说,同一药物若得到彼此完全不同的红外图谱,几乎可以肯定存在不同的晶型。

4. X射线衍射法(X-ray diffraction) XRD 单晶SCXRD 粉末XRPD
X射线衍射是研究药物多晶型的主要手段之一,可分为单晶衍射和粉末衍射。

单晶衍射主要用于相对分子质量和晶体结构的测定,是国际上公认的研究和确证多晶型的最可靠方法,主要用于测定晶胞的大小和形状,确定结晶构型和分子排列。

5. 电子显微镜法(electronic microscope)。
