空调系统基本原理PPT课件

.
9
制冷剂载冷剂 制冷剂是制冷装置中进行制冷循环的工作物质，其工作原理是制冷剂在
蒸发器内吸收被冷却物质的热量而蒸发，在冷凝器中将所吸收的热量传给周 围的空气或者水，而被冷却为液体，往复循环，借助于状态的变化来达到制 冷的作用。常用制冷剂有氨（R717）、氟利昂（R22、R134a、R404A 等）。
载冷剂是一种中间物质，如常用的空调冷冻水，其在蒸发器内被冷却降 温，然后远距离输送，来冷却需要被冷却的物体。目前常用的载冷剂有水， 它只能用于高于0 ℃的条件，当要求低于0 ℃时。一般采用盐水，如：氯化 钠或者氯化钙水溶液或者采用乙二醇、丙二醇等有机化合物的水溶液。
水的设置温度在7度与12度之间。
.
体转变成液体，在转变过程中放出二种热；即潜热和显热，但以潜热 为主。所谓潜热是指：物质在吸、放热过程中，温度不变，而集态发 生相变，在相变过程中有热量交换。
.
6
显热与潜热
所谓显热是指，物质在吸、放热过程中，集态不变，温度发生 了变化，这种吸收或放出的热量称为显热。例如烧水时，从冷水烧到 100~C的过程中，水温度变化了，但水还是水。即温度变了，而相不 变。冷凝器在冷却过程中由过热蒸汽变成饱和干蒸汽而温度下降。所 以冷却过程是放出的显热。而冷凝器在过热过程中，同样放出的是显 热。即饱和液体变成了过冷液体相不变，而温度在下降变化。通过上 述得知：冷凝器在放热过程中由：过冷过程。冷凝器放出的热由显热 +潜热 +显热。冷凝放热过程中的变化由：过热蒸汽转变成饱和干蒸 汽 饱和干蒸汽转变成饱和液体 饱和液体转变成过冷液体。制冷过程： 从冷凝器出1：3① 已经放出潜热、变成常温高压的饱和液体(有点过 冷液)，经过节流阀节流降压 3后进入蒸发器④ 吸热汽化，又变成了 低温低压制冷剂蒸汽⑤(有微量液和闪发汽)，再由压缩机低压端吸入 ⑥ ，并压缩成高温高压制冷剂过热蒸汽⑦～⑧ ，进入冷凝器 ，又重 新形成制冷循环.

吸收室内热量，使室内温度降低。
空调的工作流程
压缩机将制冷剂从低压气体压缩成高压气体。
高温高压的制冷剂气体通过冷凝器散热，变成高压液体。
制冷剂通过膨胀阀，压力和温度急剧下降，变成低压湿蒸汽。
低压湿蒸汽在蒸发器中吸收室内热量，变成低压气体，再回到压缩机。
压缩
冷凝
膨胀
蒸发
通过蒸发器吸收室内热量，降低室内温度。
制冷剂的特性
制冷剂应具备优良的热力性质和物理化学性质，如沸点低、汽化潜热大、导热系数高等。此外，制冷剂还应具备无毒、无害、不燃烧、不爆炸等安全性质。在选择制冷剂时，应综合考虑其性能和安全性。
制冷剂的种类与特性
制冷循环的工作过程
压缩过程：在制冷循环中，制冷剂在压缩机的作用下被压缩成高温高压的气体，为制冷剂的循环提供动力。压缩过程是制冷循环中最重要的环节之一，它决定了制冷剂的循环效率和制冷效果。
定期清洗与保养
如果听到空调内部有异常的响声，可能是由于内部零件松动或损坏，应及时停机检查。
听声音
如果发现冷凝水排放异常或无冷凝水排放，可能是由于排水管道堵塞或冷凝器故障，需及时清理或维修。
看冷凝水
如果感觉空调出风效果不佳，可能是由于滤网堵塞、蒸发器结霜或冷媒不足等原因，需根据情况进行清洁、除霜或添加冷媒。
通过回收排风中的热量，减少新风的加热或冷却需求，从而降低空调能耗。

详细描述
在节流过程中，制冷剂通过节流装置（如膨胀阀、毛细管等），压力降低，温度降低，由中温高压的 饱和蒸汽或过冷液体状态转变成低温低压的湿蒸汽状态。这个过程伴随着能量的释放。
蒸发过程
总结词
将来自节流装置的低温低压的湿蒸汽 制冷剂通过蒸发器吸热，汽化成低温 低压的蒸汽，吸收被冷却物质的热量， 达到制冷效果。
总结词
将来自压缩机的高温高压的过热蒸汽制冷剂通过冷凝器冷却，液化成中温高压的 饱和蒸汽或过冷液体。
详细描述
在冷凝过程中，制冷剂通过冷凝器散热，将热量传递给周围环境，自身温度降低 ，压力不变，由高温高压的过热蒸汽状态转变成中温高压的饱和蒸汽或过冷液体 状态。
节流过程
总结词
通过节流装置将中温高压的饱和蒸汽或过冷液体制冷剂节流成低温低压的湿蒸汽，为制冷剂在蒸发器 中的蒸发创造条件。
详细描述
空调制冷系统是现代生活中常见的空气调节设备，主要用于创造舒适的生活和 工作环境。它通过一系列的物理和化学过程，将室内热量和湿气排出，同时引 入新鲜空气，以达到调节室内温度和湿度的目的。
空调制冷系统的组成
总结词
空调制冷系统通常由制冷剂、制冷压缩机、冷凝器、 蒸发器等主要部件组成。
详细描述
空调制冷系统的主要组成部分包括制冷剂、制冷压缩机 、冷凝器、蒸发器等。这些部件协同工作，完成制冷循 环。其中，制冷剂在封闭的管路中循环流动，吸收室内 的热量并将其排到室外；制冷压缩机是系统的动力源， 将制冷剂压缩成高压气体；冷凝器负责将压缩机排出的 高温高压气体冷却成液态；蒸发器则利用液态制冷剂的 蒸发吸热原理，吸收室内热量，从而达到降低室内温度 的目的。

6、蒸 发 器 系 统
1、蒸发器的分类： 蒸发器按其被冷却的介质种类可分为冷却液体的蒸发器 <干式蒸发器>和冷却空气用的蒸发器<表冷式蒸 发器>这两大类.空调系统所使用的蒸发器一般为冷却空气的蒸发器.当制冷系统的氟里昂液态进入膨胀 阀节流后送入蒸发器,属于汽化过程,这时候需要吸收大量热量,使房间温度逐步降低、以达到制冷及去湿 效果. 2、A型蒸发器 "A"型结构蒸发器的优点是该结构具有较大的迎风面积和较低的迎面风速以防止逆风带水.蒸发器配备有 1／2"铜管铝翅片及不锈钢凝结水盘,以利热量更好的传递.蒸发器盘管分为多路进入并作交错安排,籍此 将每个制冷系统都能遍布于盘管迎风面上,当单一制冷系统运行时,显热制冷量可达总制冷量的 55％—60 ％. 3、蒸发器的去湿功能
2、中央空调的盘管系统
❖ 室内的风机盘管工作时吸入一部分由风柜处 理后的新风,再吸入一部分室内未处理的空气 经过工艺处理后,由风口送出能够吸收室内余 热余湿的冷空气,使室内温度湿度达到所需要 的标准,如此循环工作.
3、中央空调的风道积尘原因：
❖ 室外空气经中央空调处理时,由于大多数粗精效过滤 网仅能过滤3um以上的悬浮颗粒物,其微细颗粒物则 随风直接进入风管,而风管内表面实际粗糙度远远高 于微细颗粒物的大小,因此,这些微细的颗粒物随着 空气与风管内壁相互碰撞摩擦产生静电吸附越积越 多,从而导致风管内壁的粗糙度越来越大,灰尘粘附 加速进行,如此长年累月形成较厚积尘.

一、空调房间风量 空调房间的送风量通常按夏季最大室内冷负荷 来确定的。春、秋、冬季冷负荷减少则送风量
也可以相应减少。
.
二、空调房间气流组织 （一）送风 1.侧向送风
.
（1）风机盘管的水系统 双管制系统 三管制系统 四管制系统
.
.
两管制系统
在同一时间水管中仅送热水或冷水，因 此只需一根送水管和一根回水管的系统 称为两管制系统。如风机盘管系统，普 通的全空气系统：夏天时管内为冷水， 冬天时管内为热水，过渡季（冷热切换 的季节）通常不送水。 是最常见的系统形式，投资较少，通常 适于舒适性空调；在过渡季参数的保证 性差
热水锅炉
55°C
热水循环泵
烟囱
全空气系统
集中的冷热源，冷热水由管路输送 到各个空气处理装置，空气的加热 冷却集中在空气处理装置中处理后， 由风道输送到各个房间。
.
冷却塔 冷却水
热量
环境
全空气系统示意
冷冻机 冷冻水 新鲜空气
空气
空调箱
空气
.
典型集中式 空调系统
.
集中式空调系统
散流器
柜式吊装空调机组
空气调节区的夏季计算得热量，应根据下列各项确定： ①通过围护结构传入的热量； ②通过外窗进入的太阳辐射热量； ③人体散热量； ④照明散热量； ⑤设备、器具、管道及其他内部热源的散热量； ⑥食品或物料的散热量；

0.012
120
R134a
13.6
0
1600
值）
ODP是相对于HFC-11的比较指标，GWP是相对于二氧化碳的比较指标。
大气寿命是被分解到一半数量时需要的时间。
氟利昂同环境的问题
排放到大气的氟利昂未
被分解而到达成层圈
F （氟）
R12
F
C Cl（氯）
（碳）
Cl
大气
F
太阳的强紫外线将氟利昂分解
F
C
Cl 太阳的强紫外线
常用制冷剂（冷媒）
s
R-22
s
R-123
s
R-134a
s
R-407C
s
R-410A
制冷剂-R22
R-22 在-40.8oC
开始沸腾
制冷剂的特性－R-22沸点
温度
49.7°C
5.1°C
0.59 MPa
-40.8°C
0.1 MPa
压力
1.93 MPa
制冷剂
液变气吸收热
量
液体
气变液放出热
量
气体
制冷量

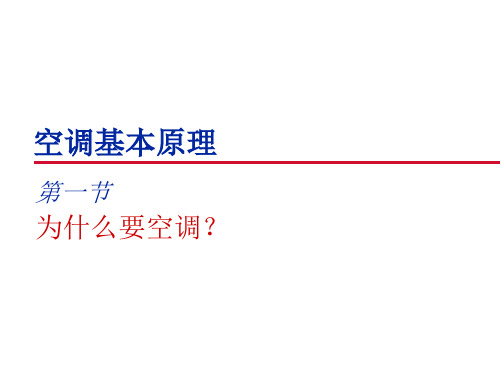

空调基本原理
第一节
为什么要空调？
热力学定律
s
s
s
热力学第一定律：热能可以从一个物体传递给另一
个物体，也可以与机械能或其他能量相互转换，在

根据压差形成的机理，可以分为热压作用下的自然 通风、风压作用下的自然通风以及热压和风压共同作用 下的自然通风。
7.1 通风系统的分类、组成及原理
（1） 热压作用下的自然通风 热压是由于室内外空气温度不同而形成的重力压差。
如图7-1所示。这种以室内外温度差引起的压力差为动力 的自然通风，称为热压差作用下的自然通风。
7.1 通风系统的分类、组成及原理
② 全面送风 当不希望邻室或室外空气渗入室内，而又希望送入
的空气是经过简单过滤、加热处理的情况下，多用如图 7-6所示的全面机械送风系统来冲淡室内有害物，这时室 内处于正压，室内空气通过门窗排到室外。
7.1 通风系统的分类、组成及原理
图7-1 热压作用下的自然通风
ቤተ መጻሕፍቲ ባይዱ
7.1 通风系统的分类、组成及原理
但是，机械通风系统中需设置各种空气处理设备、 动力设备（通风机），各类风道、控制附件和器材，故 初次投资和日常运行维护管理费用远大于自然通风系统； 另外，各种设备需要占用建筑空间和面积，并需要专门 人员管理，通风机还将产生噪声。
机械通风可根据有害物分布的状况，按照系统作用 范围大小分为局部通风和全面通风两类。局部通风包括 局部送风系统和局部排风系统；全面通风包括全面送风 系统和全面排风系统。
Back
7.1 通风系统的分类、组成及原理
图7-2 风压作用下的自然通风

02
空调的使用与维护
空调的使用方法
正确设置温度
控制湿度
根据季节和室内外温差， 合理设置空调温度，避
免过冷或过热。
根据室内湿度情况，适 当调节空调的除湿或加 湿功能，保持舒适度。
避免直吹
避免空调风直接吹向人 体，以免引发不适或感
冒。
定期开窗换气
在使用空调时，应适时 开窗通风，避免室内空
气质量变差。
检查排水管道是否畅通，清理堵塞物。
室内机安装不水平
冷凝水排放不畅
调整室内机位置，确保安装水平，防止冷 凝水排出受阻。
清洁冷凝水排放管道，确保无堵塞。
空调噪音大
总结词
空调噪音大可能是由于风扇故障、压缩机故 障、安装位置不当等原因导致。
风扇故障
检查风扇的工作状态，如果发现异常，需要 更换或修理风扇。
压缩机故障
详细描述
空气净化功能空调除了具备常规的制冷、制热功能外，还配备了高效的空气过滤器和负 离子发生器等多种空气净化技术。这些技术可以有效去除室内空气中的细菌、病毒、花 粉、灰尘等污染物，提高室内空气质量。同时，空气净化功能空调还具备智能检测功能，
能够自动检测室内空气质量并调节净化模式。
THANKS
感谢观看
空调的日常维护
01
02
03
04
清洁滤网
定期清洗或更换空调滤网，保 证空气流通畅通。

3 吸入式制冷原理 第3章 空调系统自动化原理
压缩式制冷以电为能源，吸收式制冷是以热为能源。 在高层民用建筑空调制冷中，吸收式制冷所采用的制冷剂通常是溴化 锂水溶液，其中水为制冷剂，溴化锂为吸收剂。
2 压缩式制冷原理 第3章 空调系统自动化原理
膨胀阀由阀体、感温包、平衡管三大部分组成。
感温包内充注的是处于气液平衡饱 和状态的制冷剂，这部分制冷剂与系统 内的制冷剂是不相通的。感温包是热力 膨胀阀的组成之一，它一般绑在蒸发器 出气管上，用来感受蒸发器出口的温度 ，并把温度信息转换成压力信息，传给 阀体，从而起到调节流量的作用。
主要用途：R508A主要用于替代R13、R23
、R503，具有清洁、低毒、不燃、制冷效果 好等特点，大量用于超低温冷冻系统，比如医 用制冷、科研制冷。
产品包装：高压钢瓶包装，5kg/瓶，9.08k
1 制冷剂分类
第3章 空调系统自动化原理
（9）R508B制冷剂 物化特性：R508B是一种不含氯的共沸混
主要用途：三氟甲烷，又称HFC-23，是 一种高压液化汽，可用作制冷剂，替代 CFC13。同时又是哈龙 1301 理想替代品，具有 清洁、低毒、灭火剂效果好等特点。
1 制冷剂分类
第3章 空调系统自动化原理
（8）R508A制冷剂 物化特性：R508A是一种不含氯的共沸混
合制冷剂，常温常压下为无色气体，贮存在钢 瓶内是被压缩的液化气体。其ODP为0，因此 R508A是不破坏大气臭氧层的环保制冷剂。

漏水
检查冷凝水排放是否顺畅，排水管是否破 损或堵塞等，根据情况进行疏ቤተ መጻሕፍቲ ባይዱ或更换排
水管。
噪音大
检查室内外机安装是否稳固，管路是否松 动，轴承等运动部件是否磨损等，根据情 况进行加固、紧固或更换部件。
不工作
检查电源是否正常，控制电路是否故障， 通讯是否正常等，根据情况进行维修或更 换故障部件。
定期保养建议
室内噪音
VRV空调系统的室内机采用低噪音设计，运行噪音较低，而分体式空调 的室内机噪音相对较大。
VRV空调与水冷机组的比较
制冷效率
水冷机组采用水作为冷媒，制冷 效率较高，适用于大型建筑或工 业场所，而VRV空调系统的制冷 效率相对较低，但适用于小型建
筑或商业场所。
维护方便
VRV空调系统结构简单，维护方 便，而水冷机组需要定期清洗水
03 VRV空调系统工作流程
制冷模式
压缩机
在制冷模式下，压缩机将制冷 剂压缩成高温高压气体，并送
至室外机冷凝器。
冷凝器
高温高压气体通过冷凝器散热 ，将热量传递给室外空气，制 冷剂被冷却成中温高压液体。
膨胀阀
中温高压液体通过膨胀阀节流 降压，变成低温低压液体。
蒸发器
低温低压液体在蒸发器中吸收 室内空气的热量，蒸发成低温 低压气体，再回到压缩机，完
清洁
检查
紧固

不出现结露情况时,应采用先混合后预热的空
气处理方案。
空气处理过程：
27
8.2.2 二次回风系统
机器露点 的含湿量为
预热器的加热量
再热器的加热量
先预热后混合
在严寒地区，应采取先预热后混合的空气处理方案，空气处理过程为
28
8.2.2 二次回风系统
(2)二次回风空气冷却器系统
先混合后预热的空气处理过程焓湿图
风温差,采用机器露点送风,这样可以减少送风量,
节约能耗。
喷水室(或空气冷却器)处理空气所需冷量为
33
8.2.3 直流式系统
如果根据空调精度要求,送风温差要求较小,
需要设置再热器。
喷水室(或空气冷却器)处理空气所需冷量为
再热器的加热量为
34
8.2.3 直流式系统
2.冬季空气处理过程
(1)直流式喷水室系统
2)系统所服务的各空气调节区排风量大于按负荷计算出的送风量。
3)室内散发有毒有害物质,以及防火防爆等要求不允许空气循环使
用。
4)卫生或工艺要求采用直流式(全新风)空调系统。
32
8.2.3 直流式系统
1.夏季空气处理过程
直流式系统空调系统,如果夏季采用机器露点送风,
空气处理过程为
对于没有空调精度要求的空调系统,应尽量增大送
总送风量带走的热量

冷凝器
• 冷凝器由一管路组成，它 紧密地固定在散热片上。
• 冷凝器中的杂质会降低空 气流动并影响冷凝器的效
散热器片形成巨大的冷却
率和发动机的冷却。
表面能够用于热交换。在 空调器连接后，冷凝器被 冷却风扇冷却，以保证制 冷的循环。冷凝器总是安 装在冷却器的前端。这可 以提高冷凝器的效率。 • 热量在冷凝器中是通过空 气来冷却的，空气被汽车 前部进风和散热凤扇所冷 却—根据要求可能需要附 加的风扇，风扇一般在空 调系统接通后就启动。但 是在安装了压力传感器 G65时情况就不同了，这
压缩机
• 汽车空调中使用的压缩机是用 机油润滑的排量式压缩机，它 只有在空调系统接通时才工作 并由一个电磁离合器控制（新 型压缩机是带可调阀N280）
• 压缩机是提高制冷剂的压力， 同时使制冷剂的温度升高。
• 如果压力不升高，则空调器中 的制冷剂就不会膨胀，也就不 会随之冷却。
• 润滑压缩机是一种专用的制冷 剂机油，约一半的机油留在压 缩机内，另一半随制冷剂在回 路中循环。
及移动部件的不可修复的损 伤。
• 在R134a制冷剂回路中使用 一种专用的合成机油，这种 机油只能用于该制冷剂，不 能与其他的制冷剂混合。
制冷剂循环回路
• 冷却过程和技术条件
•
要使一个物体冷却，必须使
1.蒸发箱 5.膨胀阀
2.压缩机

择适合的冷凝器。
5
膨胀阀的类型与选择
介绍各种类型的膨胀阀，并讨论如何选
蒸发器的类型与选择
6
择适合的膨胀阀。
详细讲解蒸发器的种类以及选择正确的 蒸发器的因素。
制热循环系统
制热循环系统 的工作原理
探讨制热循环系统的 工作原理，包括燃烧 过程和热能转移。
制热器的类型 与选择
了解不同类型的制热 器，并选择适合空调 系统的制热器。
空调系统的常见问题与处理方法
介绍空调系统常见问题，并提供相应的解决方法。
结语
空调系统的发展趋势
展望空调系统的未来发展趋势，包括绿色和智能化技术。
空调系统的应用前景
探讨空调系统在各个领域的广泛应用前景，如住宅、商业和工业。
空调系统的安全注意事项
提供使用空调系统时需要注意的安全事项和预防措施。
《空调系统原理》PPT课 件
通过清晰的解释和精美的图像，本课程将介绍空调系统的基本原理、组成结 构、制冷循环系统、制热循环系统、控制系统以及维修保养。让我们一起探 索空调系统的奥秘吧！
概述
空调系统的基本原理
了解空调系统是如何工作的，包括制冷和制热 循环。
空调系统的组成结构
探索空调系统中各个组成部分的功能和作用。
冷凝器的类型 与选择
详细解释冷凝器的种 类，并探讨选择合适 的冷凝器的因素。

特点： ●使用灵活，适用于中小型建筑物或须细分成多用途、多单元的较大型建
筑物； ●节省机房面积； ●无冷却水、冷冻水管，节省空间； 注意事项： ●不宜用于振动较大、油污蒸汽较多以及产生电磁波或高频波的场所—易
引起制冷剂泄漏、设备损坏、控制失灵等事故； ●造价较高。 ● “VRV(Variable Refrigerant Volume)系统” 已被大金公司注册。个人观点 ：
集中式空气调节系统 空气调节系统
分散式空气调节系统
全空气调节系统
定风量式系统 变风量式系统
单风道式系统 双风道式系统
水—空气式系统 (半集中式系统)
风机盘管加新风系统 水环热泵空调系统 诱导器式系统
窗式空调机式系统 分体式空气调节系统 单元式空调机系统 各种户用空调系统
适用于： ●空间较大、人员较多的场合，如商场、影剧院、展览厅、餐厅、多功能厅 、体育馆等； ●温湿度允许波动范围小的场合，如要求较高的工艺性空气调节系统； ●洁净度标准要求高的场合，如净化间、医院手术室等。 ● 噪音标准要求高的场合，如电视台、播音室等。 特点 ● 易于改变新回风比例，必要时可实现全新风运行； ● 易于集中处理噪音、过滤净化和控制空调区的温湿度； ● 设备集中，便于维修和管理； ● 风口布置易于与装修配合。 注意事项： ●当各空气调节区热湿负荷变化情况相似，采用集中控制，各空气调节区温 湿度波动不超过允许范围时，可集中设置共用的全空气定风量空气调节系统 ； ●以下情形宜考虑设回风机：
