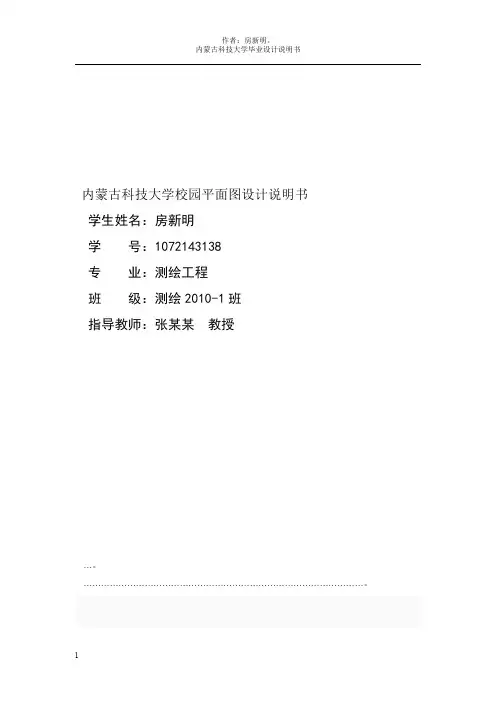

内蒙古科技大学校园平面图设计说明书
…。……………………………………………………………………………………。
内蒙古科技大学校园平面图设计说明书
一:本次设计的任务与目的
这次设计的任务与目的是校园平面图的设计,对测图进行规划和对测图进行预算.
二:测区概况
内蒙古科技大学坐落在首批全国文明城市、美丽的草原钢城—包头，
目前，学校占地121万平方米，建筑面积65万平方米，其中，教学行政用房31万平方米。
第二实验楼以东，包括文馨书院、图书馆；校篮球场以南，至林荫南路区域，属于我第八组测区。该区地势平坦，建筑物较少，且包含几条校主道。参阅我校2001年9月数字图（燕志明老师指导，测98学生测制）及其它历次测图资料，故此，经我组讨论决定：图根平面控制网采用导线网布设，图根高程控制网采用环水准网布设，碎步测量采用经纬仪测绘法，相关技术要求执行地形图测量规范规定。
三:收集资料
1:控制点数据
2:地形图
3:我的测区
4: 已知控制点
19,20,29三点当做已知点
四:首籍控制测量
1:仪器:DJ6经纬仪,花杆,塔尺,水准仪,GPS
2:平面图根控制测量
平面控制网的建立，采用三级导线导线测量。A:坐标系的选择
采用钢院建筑坐标系。
B:平面图根控制点的选择
1）相邻点之间必须通视，点位能长期保存；2）便于加密、扩展和寻找；
C:观测视线超越（或旁离）障碍物应在1.3m以上；D:各相邻三角点所构成的三角形，其边长应接近规范规定的平均边长，其角度一般不应小于 30；
E便于加密和扩展低级网，点位要选在视野辽阔，易于扩展、土层坚实、易于排水的地方。
3:导线网的技术要求
注：表中n为测站数
4:导线网的布设及观测
导线网的布设（见附表）
1）.导线应尽量布设成直伸形状，相邻边长不宜相差过大。
2）.当导线平均边长较短时，应控制导线边数。当导线长度小于上表规定长度的1/3时，导线全长的绝对闭合差不应大于13cm；如果点位中误差要求为2cm时，导线全长的绝对闭合差不应大于52cm 5:导线网的布设形式
1）.附和导线：布设在两个已知控制点之间的导线。
2）．闭合导线：从某一已知点出发，顺序连结各个未知点，最后又闭合到该已知点的导线叫闭合导
线。如图所示。
3）.支导线:从一个已知控制点始，而终点为未知点的导线。
4）.导线网:由若干已知点开始的几条导线连接而形成的导线。
转折角的测定
1）.一般观测左角，但是闭合导线要观测内角；
2）.只有两个方向时，用测回法；≥3个方向时方向法；
3）.边长短时，注意对中；
4）.测前对仪具认真检验；
5）.尽量采用三联架法；
边长的测定：采用普通钢尺丈量。
普通钢尺丈量基线长度技术要求
注：表中K为基线全长公里数
7:第一套测量步骤:闭合导线和复合导线测量法
1)选
1 9 ,
2 0 , 2 9三点当做已知点,可把整个校
分
成一条闭合导线和一条复合导线2)安置仪器:经
仪安置在1 9号点上,使竖直度盘置于观测者左
,
绘图板安置在测站旁.
3)定向:后视2 0号点,
水
平度盘度数为0度0分0秒4)立尺:由立尺员把
杆
立在2 3号点上5)观测:转动照准部,面准2 3
点上的花杆,观测左角,读取水平角,这是上半
回.纵转望远镜, 使竖直度盘置于观测者右侧,
瞄准2 3号点,读出水平度盘度数. ,转动照准
,同样瞄准2 0号点,观测左角,读出水平度盘
数.这是下半测回.将观测结果依次记入到手簿
.
6)计算:一测回完成以后,进行计算,算出上下
测回的水平角,算出两个半测回之间的观测值的
数,不得超过限差.如果超过,翻工重测.符合
差,算出平均值作为结果.
7)量距:用钢尺对1 9
到2 3点开始往返测量,往返测量的较差率在一
地区应不大于1 / 2 0 0 0 .如果较差率满足要
,则取往返测量的平均值作为边长测量的结果.
8)接
着
在2 3点立好仪器,花杆立在1 9号点进行定
,如上述步骤,量取1 1号点.接着量取2 7 ,
6 , 2 8 , 2 9点组成一条复合导线9)复合导线完
以后,在2 0号点安置D J 6经纬仪,定向1 9
点,花杆插在2 1号点上,按上述步3 -8骤量
水平角,往返测出2 0点到2 1点的水平距离,
算
出
水
平
角
,
水
平
距
离10)在2
1
号
点
上
立
好
仪
器
,
向2 0号点,花杆插在1号点上.按照9的操作
行
下
去
. 11)按照
上
述
步
骤
,
完
成
对
2
,
3
,
4
,
5
6 , 8 , 9 , 1 0 , 1 1 , 1 2 , 1 3 , , 1 4
