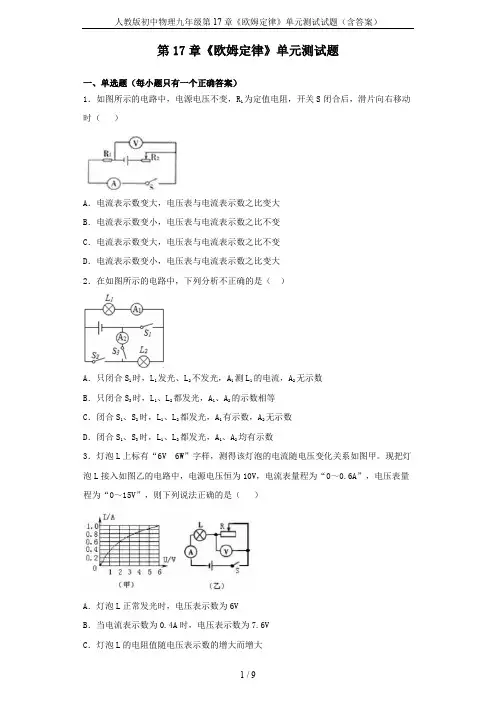

人教版初中物理九年级第17章《欧姆定律》单元测试试题（含答案）第17章《欧姆定律》单元测试题一、单选题（每小题只有一个正确答案）1．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时（）A．电流表示数变大，电压表与电流表示数之比变大B．电流表示数变小，电压表与电流表示数之比不变C．电流表示数变大，电压表与电流表示数之比不变D．电流表示数变小，电压表与电流表示数之比变大2．在如图所示的电路中，下列分析不正确的是（）A．只闭合S1时，L1发光、L2不发光，A1测L1的电流，A2无示数B．只闭合S3时，L1、L2都发光，A1、A2的示数相等C．闭合S1、S2时，L1、L2都发光，A1有示数，A2无示数D．闭合S1、S3时，L1、L2都发光，A1、A2均有示数3．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化关系如图甲。

现把灯泡L接入如图乙的电路中，电源电压恒为10V，电流表量程为“0～0.6A”，电压表量程为“0～15V”，则下列说法正确的是（）A．灯泡L正常发光时，电压表示数为6VB．当电流表示数为0.4A时，电压表示数为7.6VC．灯泡L的电阻值随电压表示数的增大而增大1 / 9D．为了保证电路安全，整个电路消耗的最大功率为6W4．小明在做电学实验时，连成的电路如图所示，已知他所使用的电流表量程为0～0.6 A，电压表量程为0～3 V，滑动变阻器的最大阻值为50 Ω，灯泡标有“5V 2.5W”，电源电压为6V且保持不变．若不计温度对电阻的影响，开关S闭合后，在实验操作正确的情况下，为保证各电路元件不损坏，下列说法中正确的是（）A．电流表的最大示数是0.6 A B．灯两端的最小电压是1VC．滑动变阻器阻值的变化范围2～10Ω D．滑动变阻器消耗的最小电功率为0 W 5．如图所示，在图（a）所示的电路中，当开关S闭合后，两个电压表的指针偏转至表盘的同一位置，如图（b）所示。

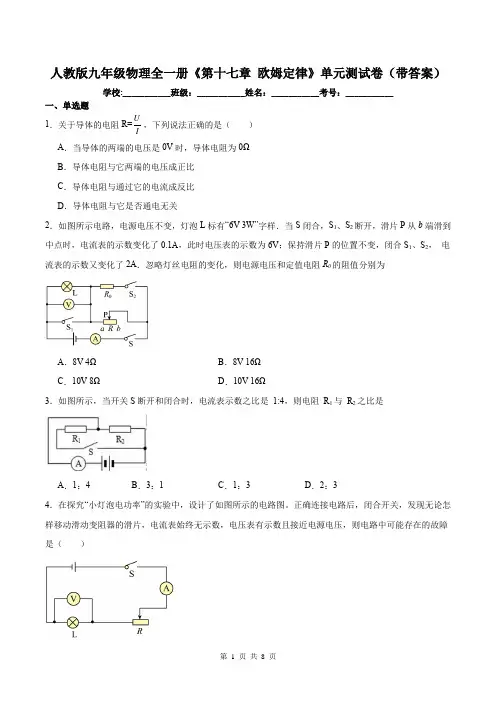

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（带答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于导体的电阻R=UI，下列说法正确的是（）A．当导体的两端的电压是0V时，导体电阻为0ΩB．导体电阻与它两端的电压成正比C．导体电阻与通过它的电流成反比D．导体电阻与它是否通电无关2．如图所示电路，电源电压不变，灯泡L标有“6V 3W”字样．当S闭合，S1、S2断开，滑片P从b端滑到中点时，电流表的示数变化了0.1A，此时电压表的示数为6V；保持滑片P的位置不变，闭合S1、S2，电流表的示数又变化了2A．忽略灯丝电阻的变化，则电源电压和定值电阻R0的阻值分别为A．8V 4ΩB．8V 16ΩC．10V 8ΩD．10V 16Ω3．如图所示，当开关S断开和闭合时，电流表示数之比是1:4，则电阻R1与R2之比是A．1：4B．3：1C．1：3D．2：34．在探究“小灯泡电功率”的实验中，设计了如图所示的电路图。

正确连接电路后，闭合开关，发现无论怎样移动滑动变阻器的滑片，电流表始终无示数，电压表有示数且接近电源电压，则电路中可能存在的故障是（）A．灯泡L短路B．灯泡L断路C．电阻R短路D．电阻R断路5．对于欧姆定律的理解，下列说法正确的是（）A．同一导体的电阻与通过它的电流成反比B．同一导体的电阻与加在它两端的电压成正比C．导体的电阻一定时，通过导体的电流与导体两端的电压成正比D．导体两端电压为零时，导体的电阻也为零6．在如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向上滑动时，下列说法正确的是()A．电流表的示数减小，电压表的示数不变B．电流表的示数减小，电压表的示数减小C．电流表的示数减小，电压表的示数增大D．电流表的示数不变，电压表的示数不变7．如图所示电路，电源电压不变，当开关闭合，滑动变阻器的滑片P向右移动时，下列判断正确的是（）A．电压表示数变小B．电流表A1的示数变小C．灯泡变暗D．电流表A2的示数变小8．疫情防控期间，小明是班级的卫生员，负责使用红外线测温仪测量同学们的体温。

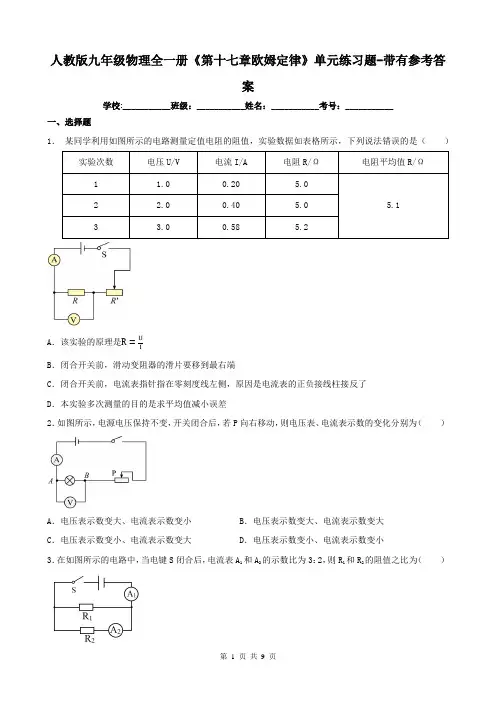

人教版九年级物理全一册《第十七章欧姆定律》单元练习题-带有参考答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．某同学利用如图所示的电路测量定值电阻的阻值，实验数据如表格所示，下列说法错误的是（）实验次数电压U/V 电流I/A 电阻R/Ω电阻平均值R/Ω1 1.0 0.20 5.02 2.0 0.40 5.05.13 3.0 0.58 5.2A．该实验的原理是R=UIB．闭合开关前，滑动变阻器的滑片要移到最右端C．闭合开关前，电流表指针指在零刻度线左侧，原因是电流表的正负接线柱接反了D．本实验多次测量的目的是求平均值减小误差2．如图所示，电源电压保持不变，开关闭合后，若P向右移动，则电压表、电流表示数的变化分别为（）A．电压表示数变大、电流表示数变小B．电压表示数变大、电流表示数变大C．电压表示数变小、电流表示数变大D．电压表示数变小、电流表示数变小3．在如图所示的电路中，当电键S闭合后，电流表A1和A2的示数比为3：2，则R1和R2的阻值之比为（）A．2：3 B．2：1 C．1：2 D．3：24．某物理兴趣小组的同学用定值电阻和小灯泡分别做了关于“电流与电压、电阻的关系”的实验。

并记录了定值电阻与小灯泡在不同电压下的电流值。

小组同学根据这些数据，绘制了电流随电压变化的图像，由图像可知（）A．定值电阻的阻值为5ΩB．乙是小灯泡的I-U图象C．随着电压的升高，小灯泡的电阻值变小D．定值电阻和小灯泡并联接在4V的电源上，干路中的电流是1.2A5．利用如图所示电路测量电阻R x的阻值，电源电压不变，R1=10Ω。

当只闭合开关S时，电压表的示数U1=2V；再闭合开关S1时，电压表的示数U2=6V，则R x的阻值为（）A．40ΩB．30ΩC．20ΩD．10Ω6．小明用如图所示的电路探究“电流与电阻的关系”，其中电源电压恒为6V，滑动变阻器规格为“20Ωㅤ1A”，电压表量程为0～3V，所用定值电阻为5Ω、10Ω、15Ω、20Ω四种。

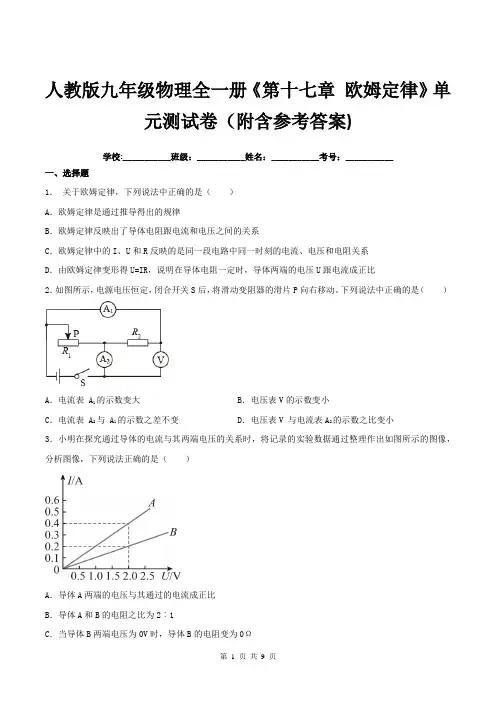

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（附含参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．关于欧姆定律，下列说法中正确的是（）A．欧姆定律是通过推导得出的规律B．欧姆定律反映出了导体电阻跟电流和电压之间的关系C．欧姆定律中的I、U和R反映的是同一段电路中同一时刻的电流、电压和电阻关系D．由欧姆定律变形得U=IR，说明在导体电阻一定时，导体两端的电压U跟电流成正比2．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动。

下列说法中正确的是（）A．电流表 A1的示数变大B．电压表V的示数变小C．电流表 A2与 A1的示数之差不变D．电压表V 与电流表A2的示数之比变小3．小明在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出如图所示的图像，分析图像，下列说法正确的是（）A．导体A两端的电压与其通过的电流成正比B．导体A和B的电阻之比为2︰1C．当导体B两端电压为0V时，导体B的电阻变为0ΩD．当导体A和B并联在电压为2V的电源上，电路中的总电流为0.6A4．某同学利用如图1所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图2所示的图象，以下有关叙述正确的是（）①该同学研究的是电流和电压的关系②实验中电压表的示数保持2.5V不变③滑动变阻器阻值变化范围为1∼5Ω④将Rx从10Ω换成5Ω后，应将滑片P向右移A．只有②③B．只有①②C．只有③④D．只有②④5．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R 是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是（）A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小6．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．对欧姆定律公式UIR的理解，下面的哪一句话是错误的（）A．对某一段导体来说，导体中的电流跟它两端的电压成正比B．在相同电压的条件下，不同导体中的电流跟电阻成反比C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关2．如图所示的电路中，电源电压保持不变。

闭合开关S，电路正常工作，可是过了一会儿，电流表的示数变大，电压表示数变小。

则下列对该电路故障分析正确的是（）A．电阻R断路B．电阻R被短路C．灯泡L可能断路D．灯泡L可能短路3．在探究“通过导体中的电流与电阻的关系”实验中，电源电压恒为10V，滑动变阻器R'的规格为“40Ω，1A”。

小刚分别用20Ω、30Ω、40Ω、50Ω、60Ω定值电阻R完成了5次实验。

以下说法正确的是（）A．为了提高读数的准确性，实验时应该选用小量程进行测量B．用30Ω代替20Ω的电阻做实验时，应将滑动变阻器的滑片P从上一位置向左滑动C．若5次实验控制电压为4V，可得出结论为“导体两端电压一定时，通过导体的电流与电阻成反比”D．实验中，滑动变阻器R'两端电压与不同定值电阻R两端电压的比值是个定值4．如图所示，电源电压保持不变，开关闭合前后，电压表示数之比为2:5，则两灯泡1L、2L的电阻之比为（）A．2:3B．3:2C．2:5D．5:25．如图电路，电源电压6V，电阻R1规格为“10Ω 0.5A”，变阻器R2最大阻值为20Ω，电压表量程0--3V，电流表量程0--0.6A．则A．电压表测的是电阻R1两端的电压；B．滑片P向左移动时，电流表、电压表示数都变小；C．为保证各元件安全，变阻器变阻范围为2---10ΩD．为保证各元件安全，电流表变化范围为0.3---0.6A6．小明连接了如图所示的电路做电学实验，电路中电流表的量程为0~0.6A，电压表的量程为0~3V，定值电阻R0为6Ω，电源电压为6V且保持不变。

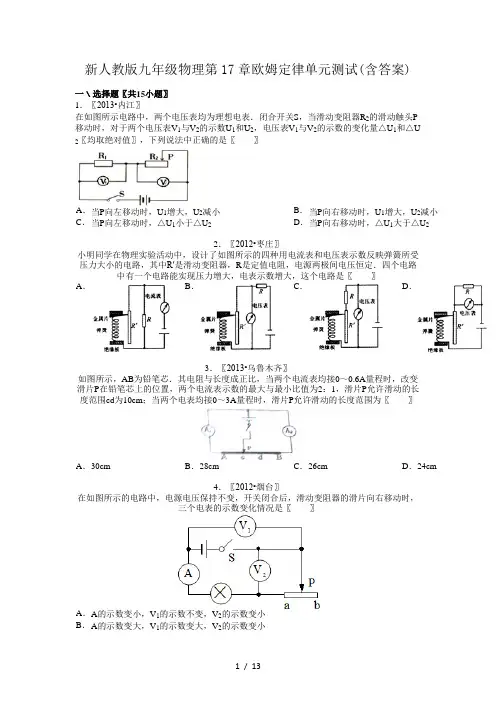

新人教版九年级物理第17章欧姆定律单元测试(含答案)一﹨选择题〖共15小题〗1．〖2013•内江〗在如图所示电路中，两个电压表均为理想电表．闭合开关S，当滑动变阻器R2的滑动触头P移动时，对于两个电压表V1与V2的示数U1和U2，电压表V1与V2的示数的变化量△U1和△U2〖均取绝对值〗，下列说法中正确的是〖〗A．当P向左移动时，U1增大，U2减小B．当P向右移动时，U1增大，U2减小C．当P向左移动时，△U1小于△U2D．当P向右移动时，△U1大于△U22．〖2012•枣庄〗小明同学在物理实验活动中，设计了如图所示的四种用电流表和电压表示数反映弹簧所受压力大小的电路，其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定．四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是〖〗A．B．C．D．3．〖2013•乌鲁木齐〗如图所示，AB为铅笔芯．其电阻与长度成正比，当两个电流表均接0～0.6A量程时，改变滑片P在铅笔芯上的位置，两个电流表示数的最大与最小比值为2：1，滑片P允许滑动的长度范围cd为10cm；当两个电表均接0～3A量程时，滑片P允许滑动的长度范围为〖〗A．30cm B．28cm C．26cm D．24cm4．〖2012•烟台〗在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向右移动时，三个电表的示数变化情况是〖〗A．A的示数变小，V1的示数不变，V2的示数变小B．A的示数变大，V1的示数变大，V2的示数变小C．A的示数变小，V1的示数不变，V2的示数变大D．A的示数变大，V1的示数变小，V2的示数变大5．〖2013•福州〗图是一个环境温度监控电路原理图．电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小．若环境温度升高，闭合开关S．则〖〗A．热敏电阻R的阻值变大B．电压表的示数变大C．通过电阻R的电流变小D．电阻R两端电压变大6．〖2013•河北〗如图所示，电源电压保持不变，R1和R2为定值电阻．下列说法正确的是〖〗A．只闭合S1，滑片P向右滑动，电压表示数变大B．先闭合S1，再闭合S2，电压表示数变大，电流表示数不变C．先闭合S1和S2，再闭合S3，电压表与电流表示数的比值变小D．闭合S1﹨S2和S3，滑片P向右滑动，电压表与电流表示数的比值变大7．〖2013•大连〗某电路如图所示，电源电压不变，R1＞R2．闭合开关s，将滑动变阻器的滑片P从a端滑至b 端，则〖〗A．电路中的总电阻变大B．R1两端电压不变C．R2的电功率变大D．R1电流的变化量小于R2电流的变化量8．〖2012•咸宁〗光敏电阻的特点是有光照射它时阻值变小．如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为滑动变阻器，A﹨B间接监控装置．则〖〗A．当有人通过通道而遮蔽光线时，A﹨B间电压降低B．当有人通过通道而遮蔽光线时，A﹨B间电压升高C．当仅增大R2连入电路中的阻值时，通过R1的电流变大D．当仅增大R2连入电路中的阻值时，可降低A﹨B间的电压9．〖2013•雅安〗如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片P向右移动时，下列说法正确的是〖〗A．电流表示数变大，电压表与电流表示数之比变大B．电流表示数变小，电压表与电流表示数之比不变C．电流表示数变大，电压表与电流表示数之比不变D．电压表示数变大，电压表与电流表示数之比变大10．〖2013•本溪〗如图所示，电源电压保持不变，L是标有“2V 1W”字样的灯泡，电流表A ﹨A1的量程均为0～0.6A，将滑动变阻器滑片P滑至最右端，断开S1，闭合S2，电压表示数为6 V，电流表A的示数为0.3A；闭合S1﹨S2，电流表A1的示数为0.1A．〖假设灯丝电阻不变〗则下列说法中正确的是〖〗A．滑动变阻器的最大阻值为20ΩB．R0的阻值为60ΩC．S1断开，S2由闭合到断开时，电压表的示数会变大D．断开S1﹨S2，为保证电路安全，滑动变阻器接入电路中的最小阻值为8Ω11．〖2013•贵阳〗如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω1A”．实验中，先在a﹨b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数．接着需要更换a﹨b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻〖〗A．10Ω，和40ΩB．20Ω和30ΩC．10Ω和20ΩD．30Ω和40Ω12．〖2012•株洲〗如图所示，闭合开关S后，当滑动变阻器的滑片P向上滑动时，各电表示数变化正确的是〖〗A．电流表和电压表的示数均变小B．电流表和电压表的示数均变大C．电流表示数变大﹨电压表的示数不变D．电流表示数变小﹨电压表的示数不变13．〖2013•武汉〗如图所示的电路中，电源电压保持不变，R2﹨R3是两个定值电阻．闭合开关S﹨滑片P向左滑动：当电流表示数变化量的绝对值为△I时，电压表示数变化量的绝对值为△U；当电流表示数变化量的绝对值为△I′时，电压表示数变化量的绝对值为△U′．若△I＜△I′，则〖〗A．B．C．D．以上三种情况都有可能14．〖2013•达州〗如图所示，当开关S闭合，甲﹨乙两表为电压表时，两表读数之比U甲：U乙为4：1；当开关S断开，甲﹨乙两表为电流表时，两表的读数之比I甲：I乙为〖〗A．4：3 B．3：2 C．3：4 D．3：115．〖2013•包头〗在如图所示电路中，当开关S1闭合时，为使电流表﹨电压表的示数都减小，下列操作正确的是〖〗A．断开开关S2，滑片P向左移动B．断开开关S2，滑片P向右移动C．保持滑片P位置不动，使开关S2由闭合到断开D．保持滑片P位置不动，使开关S2由断开到闭合二﹨填空题〖共10小题〗〖除非特别说明，请填准确值〗16．〖2011•昭通〗如图所示的电路中，电源电压不变，闭合开关S，若将滑片P向右移动，电压表V的示数将_________ ，电流表A1的示数将_________ ，电流表A2的示数将_________〖填“变大”﹨“变小”或“不变”〗．17．〖2012•达州〗如图所示的电路中，电源电压恒定不变，已知R1=3R2，当S1闭合﹨S2断开时，电压表和电流表示数分别U1和I1；当S1断开﹨S2闭合时，电压表和电流表示数分别U2和I2，则U1：U2= _________ ，I1：I2=_________ ．18．〖2011•咸宁〗在图甲所示电路中，电源电压保持不变，R0﹨R2为定值电阻，电流表﹨电压表都是理想电表．闭合开关，调节滑动变阻器，电压表V1﹨V2和电流表A的示数均要发生变化．两电压表示数随电路中电流的变化的图线如图乙所示．根据图象的信息可知：_________ 〖填“a”或“b”〗是电压表V1示数变化的图线，电阻R2的阻值为_________ Ω，电源电压为_________ V，电阻R0的阻值为_________ Ω．19．〖2011•雅安〗一只标有“10Ω 0.6A”的定值电阻R1〖“0.6A”表示R1允许通过的最大电流是0.6A〗和另一只“20Ω0.5A”的电阻R2并联使用，在保证电路元件都安全的前提下，允许加在它们两端的最大电压是_________ V，干路中的最大电流是_________ A，此时R2在10s内产生的热量是_________ J．20．〖2011•仙桃〗如图所示的电路中，电源电压为3V．闭合开关，滑动变阻器R1的滑片P向右移动的过程中，电压表的示数_________〖选填“变大”或“变小”〗．当滑动变阻器R1的滑片P移到某一位置时，电压表的示数为0.6V ，电流表的示数为0.2A，则R2的阻值为_________ Ω．21．〖2013•荆州〗实际上，电源自身是有电阻的，称为“内电阻”．在电路中，一个实际电源相当于一个电源电压相同的理想电源和内电阻串联连接．为了测出电源电压和内电阻，小明同学设计了如图所示的电路〖电压表和电流表均视为理想电表〗，实验步骤如下：〖1〗闭合开关S，移动滑动变阻器R0的滑片P到某处时，分别读出电压表示数为2.0V，电流表示数为0.50A；〖2〗再向_________ 〖选填“左”或“右”〗移动滑片P到另一处时，电压表示数变为2.5V，电流表示数变为0.25A；〖3〗由有关公式求出电源电压U= _________ V，内电阻r= _________ Ω．22．〖2012•十堰〗如图所示，电源电压不变，小灯泡上标有“6V 3W”的字样〖小灯泡电阻不变〗，当开关S1﹨S2﹨S3都闭合，滑动变阻器R2的滑片P到a端时，小灯泡正常发光，电流表的示数为1.5A，则电源电压为_________ V，R1的电阻为_________ Ω；当S1﹨S3闭合，S2断开，滑动变阻器滑片P滑到b端时，电压表示数为3V，电流表的示数为_________ A．题图甲是家用电吹风的工作原理图电吹风工作时可以吹出热风也可以吹出凉风．〖l〗要让电吹风工作时吹出热风，它的开关应置于题图甲中_________ 〖选填“1”﹨‘2”或“3“〗位置，此时电风扇与电热丝的连接方式是_________ ．〖2〗某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如题21图乙所示，则在该次吹干头发过程中电吹风消耗的总电能是_________ J〖3〗电热丝在工作时的电阻值是_________ Ω〖保留一位小数〗〖4〗使用几年后，发现电热丝变细，则其电阻变_________ ，它的实际功率将变_________ ．24．〖2013•安顺〗如甲图所示的电路中，电源电压不变，R1为定值电阻．闭合开关S，将滑动变阻器R2的滑片P从a向b移动的过程中，电压表和电流表的示数变化情况如乙图所示，则R1的阻值为_________ Ω．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的_________ 点〖选填“A”﹨“B”﹨“C”﹨“D”或“E”〗．25．〖2013•镇江〗如图所示电路，电阻R1=3Ω，R2=2Ω．闭合开关S，电流表A的示数_________ ，电流表A1的示数_________ 〖以上两空选填“变大”﹨“变小”或“不变”〗，电压表V的示数变化与电流表A的示数变化之比等于_________ Ω．三﹨解答题〖共5小题〗〖选答题，不自动判卷〗图甲为某型号电子秤，其原理结构如图乙所示，R0为定值电阻；R是压敏电阻，其阻值随所受压力F变化的关系如图丙所示．改写电压表〖量程为3V〗的表盘数值后可直接读出所称量物体的质量，设踏板的质量为5kg，电源电压保持9V不变，g取10N/Kg．〖1〗空载时，电压表的示数为1V，求R0的阻值．〖2〗该电子秤的量程是多大？〖3〗如果保持电子秤结构和电压表量程不变，只在电路中增加一个电阻，使电子秤的量程变为1 10kg，计算说明应使用多大的电阻？如何连接？27．〖2013•咸宁〗如图甲所示，电源电压为U保持不变，R0为定值电阻．闭合开关，电流表A的示数为I，电压表V1的示数U1，电压表V2的示数为U2．移动滑动变阻器得到在不同电流下的U1﹣I图线和U2﹣I图线，如图乙所示．〖1〗随着电路中电流的增大，电压表V1的示数U1_________ ，电压表V2的示数U2_________ ；〖选填“减小”或“增大”〗〖2〗在U﹣I坐标中两条图线在Q点相交，此状态滑动变阻器连入电路的阻值是_________ Ω；〖3〗请根据图象求电源电压U和定值电阻R0的阻值．28．〖2013•自贡〗谢敏同学利用电压表和电流表测量电阻R1的阻值〖约9Ω〗，电源选用两节干电池．〖1〗按图甲电路，将图乙中电流表正确连入电路．〖2〗该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3V不变，你认为发生故障的原因可能是_________ 或_________ ．〖3〗清除故障后，小明将滑片P向左滑动时，电压表示数将_________〖填“增大”“减小”或“不变”〗，当P滑到某一位置时，两表读数如图丙所示，由此可知R= _________ Ω．你认为这个结果可靠吗_________ ？理由是_________ ．29．〖2013•上海〗在如图1所示的电路中，电源电压为18伏保持不变，电阻R1为10欧，闭合电键S后，电流表A的示数如图2〖a〗所示．①求电阻R1两端的电压U1．②求此时滑动变阻器R2连入电路的阻值．③现有标有“20Ω，2A”“50Ω，1A“字样的滑动变阻器可供选择，有一个表盘如图2〖b〗所示的电压表可接入电路．当选用标有_________字样的变阻器替换R2，并把电压表接入_________ 两点间时〖选填“AB”，“CD”，“AB或CD”〗，在移动变阻器滑片P的过程中电压表示数的变化量△U 最大．求电压表示数的最大变化量△U最大．30．〖2013•天津〗现有一个阻值为30Ω的定值电阻R0，一个电压约为12V的电源，一个只有0～3V量程的电压表，一个最大阻值为200Ω的滑动变阻器，开关及导线若干．请你设计一个实验，比较精确地测出一个约为20Ω的未知电阻R x的阻值〖电路可重组〗，要求：〖1〗画出实验电路图；〖2〗写出主要实验步骤和需要测量的物理量；〖3〗写出待测电阻R x的数学表达式〖用已知量和测量量表示〗．新人教版九年级物理第17章欧姆定律单元测试参考答案与试题解析一﹨选择题〖共15小题〗1．〖2013•内江〗在如图所示电路中，两个电压表均为理想电表．闭合开关S，当滑动变阻器R2的滑动触头P移动时，对于两个电压表V1与V2的示数U1和U2，电压表V1与V2的示数的变化量△U1和△U2〖均取绝对值〗，下列说法中正确的是〖〗A．当P向左移动时，U1增大，U2减小B．当P向右移动时，U1增大，U2减小C．当P向左移动时，△U1小于△U2D．当P向右移动时，△U1大于△U2考点：电路的动态分析；串联电路的电压规律；欧姆定律的应用．专题：应用题；电路和欧姆定律；电路变化分析综合题．分析：由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压；根据滑片的移动确定接入电路中电阻的变化，根据欧姆定律可知电路中电流和R1两端的电压变化，根据串联电路的电压特可知R2两端的电压变化和两电压表变化量之间的关系．解答：解：由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压；当P向左移动时，接入电路中的电阻变小，电路中的总电阻变小，∵I=，∴电路中的电流变大，R1两端的电压变大，即U1增大，∵串联电路的总电压等于各分电压之和，∴滑动变阻器R2两端的电压变小，即U2减小，故A正确；同理，当P向右移动时，R1两端的电压变小即U1减小，滑动变阻器R2两端的电压变大即U2增大，故B不正确；∵串联电路的总电压等于各分电压之和，∴无论滑片怎么移动，两电阻两端电压的变化量的绝对值相等，即△U1等于△U2，故CD不正确．故选A．点评：本题考查了串联电路的特点和欧姆定律的应用，关键是根据串联电路的电压特点得出滑片移动时两电压示数的变化量相等．2．〖2012•枣庄〗小明同学在物理实验活动中，设计了如图所示的四种用电流表和电压表示数反映弹簧所受压力大小的电路，其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定．四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是〖〗A．B．C．D．考点：欧姆定律的应用；滑动变阻器的使用．专题：图析法；电路和欧姆定律．分析：先识别电路，然后根据压力的改变，判断滑动变阻器接入电路的阻值的变化，再根据欧姆定律判断电压和电流表示数的变化．解答：解：A﹨电路为并联电路，电流表测量干路中的电流，当压力增大时，滑动变阻器接入电路的阻值增大，电路的电阻增大，电流表的示数减小，故A选项错误；B﹨电路为串联电路，电压表测量滑动变阻器两端的电压，当压力增大时，滑动变阻器接入电路的电阻增大根据欧姆定律可得电路中的电流变小，定值电阻R两端的电压变小，根据串联电路总电压等于各分电压和可知，变阻器两端的电压变大即电压表的示数变大，故B选项符合题意；C﹨因为电压表测量电源电压，而电源电压不变，所以无论压力增大还是减小，电压表的示数都不变，故C 项错误；D﹨电路为串联电路，电压表测量定值电阻两端的电压，当压力增大时，滑动变阻器接入电路的电阻增大，据欧姆定律可知电路中的电流变小，定值电阻两端的电压变小，即电压表的示数变小，故D选项错误．故选B．点评：明确电表的测量对象是解题的基础，熟练应用欧姆定律﹨串联分压原理来分析电路中电流﹨电压的变化是解题的关键．3．〖2013•乌鲁木齐〗如图所示，AB为铅笔芯．其电阻与长度成正比，当两个电流表均接0～0.6A量程时，改变滑片P在铅笔芯上的位置，两个电流表示数的最大与最小比值为2：1，滑片P允许滑动的长度范围cd为10cm；当两个电表均接0～3A量程时，滑片P允许滑动的长度范围为〖〗A．30cm B．28cm C．26cm D．24cm考点：欧姆定律的应用；并联电路的电压规律；电路的动态分析．专题：应用题；压轴题；电路和欧姆定律；电路变化分析综合题．分析：由电路可知，滑片左侧和右侧电阻并联，两电流表分别测两部分的电阻，根据电阻与长度成正比可设每米铅笔芯的电阻为R．〖1〗当电压表的量程为0～0.6A时，Ac段的电阻和dB段的电阻相等，根据并联电路的电压特点和欧姆定律表出两电流表的示数结合两个电流表示数的最大比值为2：1得出Ac段﹨cd段﹨点B段电阻相等，进一步表示出每厘米表示的电阻；〖2〗当电流表的量程为0～3A量程，当电流表A1的示数为3A时，设P距A点的距离为L，根据欧姆定律表示出流表的示数即可求出P距A点的距离，总长度减去P距A点距离的2倍即为滑片P允许滑动的长度范围．解答：解：由电路可知，滑片左侧和右侧电阻并联，两电流表分别测两部分的电阻，由电阻与长度成正比可设厘米铅笔芯的电阻为R，电流表的量程为0～0.6A时，∵改变滑片P在铅笔芯上的位置，两个电流表示数的最大比值为2：1，∴Ac段的电阻和dB段的电阻相等，当滑片位于c点时，R Ac=R dB=L Ac R，R cd=L cd R=10cm×R，∵并联电路中各支路两端的电压相等，且两个电流表示数的最大比值为2：1，即I1=0.6A，I2=0.3A，∴=====，解得：R Ac=R dB=R cd，∴L AB=×10cm=30cm，==0.6A，即=0.6A，=10cm×0.6A，当电流表的量程为0～3A量程，当电流表A1的示数为3A时，设P距A点的距离为L，则=3A，即×=10cm×0.6A×=3A，解得：L=2cm，∴滑片P允许滑动的长度范围为30cm﹣2×2cm=26cm．故选C．点评：本题考查了并联电路的特点和欧姆定律的应用，明白滑片P允许滑动的长度范围和利用好“电阻与长度成比”是关键．4．〖2012•烟台〗在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向右移动时，三个电表的示数变化情况是〖〗A．A的示数变小，V1的示数不变，V2的示数变小B．A的示数变大，V1的示数变大，V2的示数变小C．A的示数变小，V1的示数不变，V2的示数变大D．A的示数变大，V1的示数变小，V2的示数变大考点：欧姆定律的应用；串联电路的电流规律；滑动变阻器的使用；电阻的串联．专题：应用题；压轴题；推理法．分析：从图可知，灯泡和滑动变阻器组成的是串联电路，电流表测量的是整个电路中的电流，电压表V1测量的电源电压，电压表V2测量的是滑动变阻器两端的电压，首先判断滑动变阻器的滑片向右移动时其阻值的化，再根据串联电路电阻的特点判断电路中总电阻的变化，从而利用公式I=分析电流的变化，再利用公式U=IR判断出灯泡两端电压的变化，最后再根据串联电路电压的特点判断滑动变阻器两端电压的变化．解答：解：从图可知，灯泡和滑动变阻器串联，电压表V1测量的是电源电压，所以电压表V1的示数保持不变．∵当滑动变阻器的滑片向右移动时，其连入电路中的电阻P滑变大，而灯泡的电阻不变，∴电路中的总电阻R变大，又∵电源电压保持不变，∴由公式I=可知，电路中的电流I变小；由公式U L=IR L可知，灯泡两端的电压U L变小，因此滑动变阻器两端的电压U滑=U﹣U L变大，所以电流表的示数变小，电压表V2的示数变大．故选C．点评：①本题考查了滑动变阻器对电流表和电压表示数的影响，以及串联电路中电阻和电压的特点，并结合欧定律来判断电流表和电压表示数的变化．②解决此类问题首先要分析电路的连接方式，再判断出电压表﹨电流表测的是哪段电路的电压和电流，结合滑动变阻器在电路中的位置，分析滑动变阻器的阻值变化对个电路的影响．5．〖2013•福州〗图是一个环境温度监控电路原理图．电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小．若环境温度升高，闭合开关S．则〖〗A．热敏电阻R的阻值变大B．电压表的示数变大C．通过电阻R的电流变小D．电阻R两端电压变大考点：电路的动态分析；欧姆定律的应用．专题：动态预测题；电路变化分析综合题．分析：根据热敏电阻的阻值随温度的升高而变小可知环境温度升高，热敏电阻阻值减小．由图可知两电阻串联，电压表测量R0两端的电压；根据热敏电阻的变化利用欧姆定律可求得电路中电流的变化及电压的变化．解答：解：A﹨根据热敏电阻的阻值随温度的升高而变小的特点可知：若环境温度升高，热敏电阻的阻值会减小，A选错误；B﹨由欧姆定律可得电路中电流增加；而U0=IR0，R0不变，I变大，R0两端的电压增大，电压表示数变大，B 项正确；C﹨因电路中的总电阻变小，电路中的电流变大，C选项错误；D﹨电源电压不变，根据串联电路的电压规律，R0两端的电压增大，电阻R两端电压变小，D选项错误．故选B．点评：本题考查学生对图象的认知及欧姆定律的使用，从图中得出热敏电阻的阻值与温度的变化关系是本题的破口．6．〖2013•河北〗如图所示，电源电压保持不变，R1和R2为定值电阻．下列说法正确的是〖〗。

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷(带有参考答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题。

（16题）1、下列关于电流、电压、电阻的关系说法正确的是（）A．电压大的电路中电流一定大B．电阻大的电路中电流一定小C．导体中的电流与电压、电阻无关D．导体中的电阻与电流、电压无关2、关于电流、电压和电阻的关系，下列说法正确的是（）A．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比B．有电流通过这段导体，这段导体两端一定有电压C．通过导体的电流越大，这段导体的电阻一定越小D．两个电阻中的电流相等，则两电阻一定是串联3、由欧姆定律I=UR 导出R=UI，以下说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．导体的电阻在电流减小到零时非常大D．以上说法都不对4、某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示．由图中信息可知（）A．B导体的电阻为5ΩB．A导体的电阻大于B导体的电阻C．AB串联的电路中电流为0.3A时，串联电路两端的电压为4.5VD．AB并联在2V的电路中，干路中电流为0.5A5、在用伏安法测电阻的实验中,有关滑动变阻器的说法不正确的是（）A．改变待测电阻两端的电压B．改变待测电阻中的电流C．为了使电流表能选用小量程而使测量结果更准确D．保护电路中的电路元件6、一名学生用伏安法测电阻的阻值时，不慎将电压表和电流表的位置接反了，但量程选择正确，如图所示．当开关S闭合时可能发生的后果是（）A．电流表被烧坏B．电压表被烧坏C．两表都被烧坏D．以上现象都不会发生7、有一定值电阻R=100 欧，与另一个定值电阻并联后，要使电路的总电阻小于20欧，现在可供选择的定值电阻有①100欧、②50欧、③10欧、④5欧各一个，那么所选的另一个电阻的阻值大小可以是（）A．①或④B．②或④C．③或④D．②或③8、电阻R1=15Ω，R2=10Ω，R3=5Ω，下列连接电阻最小的是（）A．只能用R3B．R1与R3并联C．R2与R3并联D．R1、R2与R3并联9、根据下列一组实验数据，可以得到的结论是()A．导体电阻一定时，导体两端的电压跟通过导体的电流成正比B．导体电阻一定时，通过导体的电流跟导体两端的电压成正比C．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比D．导体两端的电压一定时，通过导体的电流跟导体的电阻成反比10、两个用电器，第一个电阻是R，第二个电阻是2R，把它们串联起来接入电路中，如果第一个电阻两端的电压是4 V，那么第二个电阻两端的电压为()A ． 2 VB ． 8 VC ． 4 VD ． 6 V11、如图所示电路中，电源电压U=4.5V ，且保持不变，定值电阻R 1=5Ω，滑动变阻器R 2的规格为“15Ω 0.5A”，电流表量程为0~0.6A ，电压表量程为0~3V ，为保护电路元件，R 2接入电路的阻值范围是（ ）A ．0Ω~10ΩB ．0Ω~20ΩC ．5Ω~20ΩD ．4Ω~10Ω12、在图所示电路中，电源电压不变，1R 、2R 为定值电阻，闭合开关S ，电流表示数为I 。

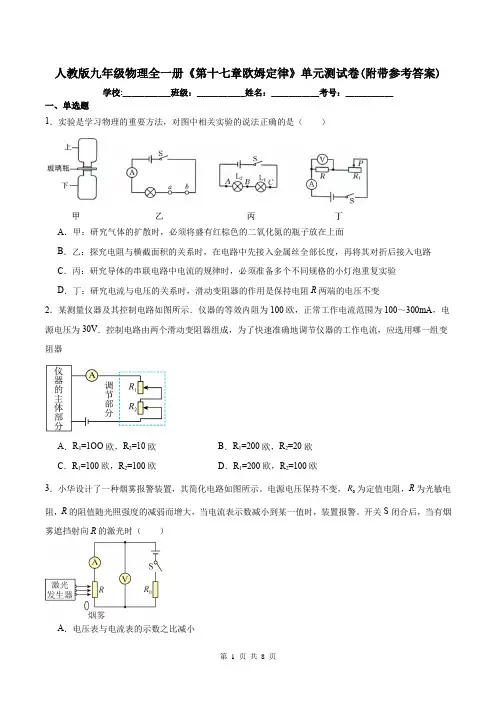

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷(附带参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．实验是学习物理的重要方法，对图中相关实验的说法正确的是（）A．甲：研究气体的扩散时，必须将盛有红棕色的二氧化氮的瓶子放在上面B．乙：探究电阻与横截面积的关系时，在电路中先接入金属丝全部长度，再将其对折后接入电路C．丙：研究导体的串联电路中电流的规律时，必须准备多个不同规格的小灯泡重复实验D．丁：研究电流与电压的关系时，滑动变阻器的作用是保持电阻R两端的电压不变2．某测量仪器及其控制电路如图所示．仪器的等效内阻为100欧，正常工作电流范围为100～300mA，电源电压为30V．控制电路由两个滑动变阻器组成，为了快速准确地调节仪器的工作电流，应选用哪一组变阻器A．R1=1OO欧，R2=10欧B．R1=200欧，R2=20欧C．R1=100欧，R2=100欧D．R1=200欧，R2=100欧R为定值电阻，R为光敏电3．小华设计了一种烟雾报警装置，其简化电路如图所示。

电源电压保持不变，阻，R的阻值随光照强度的减弱而增大，当电流表示数减小到某一值时，装置报警。

开关S闭合后，当有烟雾遮挡射向R的激光时（）A．电压表与电流表的示数之比减小B．电压表与电流表的示数之比不变C．电流表的示数减小，电压表的示数增大D．电流表的示数增大，电压表的示数减小4．如图所示，已知电路元件均完好且电源电压保持不变。

闭合开关S，移动滑动变阻器滑片P到某位置时，发现某一电表达到满刻度，则（）A．一定是A表满刻度B．滑片在向左移动C．可能是A1表或V表满刻度D．电压表V示数与电流表A示数比值变小5．巨磁电阻（GMR）在磁场中，电阻会随着磁场的增大而急剧减小。

用GMR组成的电路图如图所示，S 闭合，A1、A2有示数，电源电压恒定。

则（）A．S断开时，A2示数减小B．S断开时，A2示数不变C．S断开时，A2示数变大D．A1示数增大时，A2示数减小6．如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片P向左移动时A．灯泡L亮度不变，电压表示数变大B．灯泡L亮度变亮，电压表示数变大C．灯泡L亮度不变，电压表示数不变D．电流表示数不变，电压表示数不变7．如图所示电路中，电源电压保持不变，闭合开关S，将滑动变阻器R的滑片P缓慢向b端移动，忽略温度对灯丝电阻的影响，下列说法正确的是（）A．L与R是串联关系，A1测得是滑动变阻器R的电流B．电压表测电源电压，灯泡逐渐变暗C．电压表示数与电流表A2和A1示数差的比值不变D．电压表示数与电流示数A2示数的乘积变小8．如图所示电路中，电源两端电压不变，R1是定值电阻，R2是滑动变阻器。

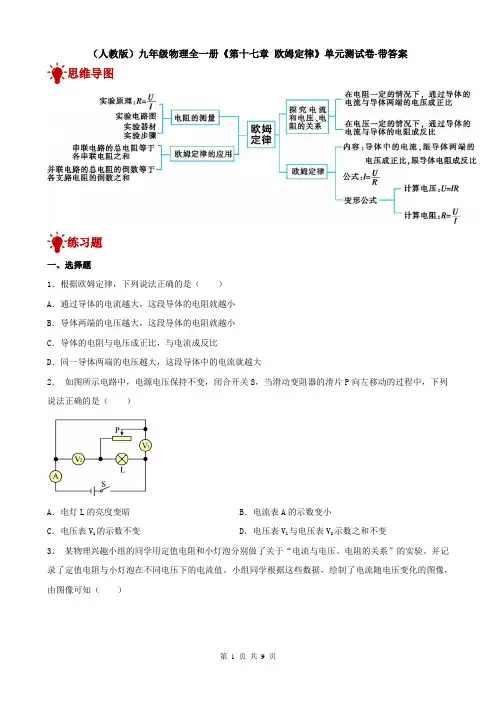

（人教版）九年级物理全一册《第十七章欧姆定律》单元测试卷-带答案思维导图练习题一、选择题1．根据欧姆定律，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越小C．导体的电阻与电压成正比，与电流成反比D．同一导体两端的电压越大，这段导体中的电流就越大2．如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）A．电灯L的亮度变暗B．电流表A的示数变小C．电压表V1的示数不变D．电压表V1与电压表V2示数之和不变3．某物理兴趣小组的同学用定值电阻和小灯泡分别做了关于“电流与电压、电阻的关系”的实验。

并记录了定值电阻与小灯泡在不同电压下的电流值。

小组同学根据这些数据，绘制了电流随电压变化的图像，由图像可知（）A．定值电阻的阻值为5ΩB．乙是小灯泡的I-U图象C．随着电压的升高，小灯泡的电阻值变小D．定值电阻和小灯泡并联接在4V的电源上，干路中的电流是1.2A4．近十年，中国高铁从追赶到领跑，实现了完美超越。

如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。

当激光发生器射向光敏电阻的激光被烟雾遮挡时，光照强度减弱，下列说法正确的是（）A．光敏电阻R的阻值减小B．电流表的示数增大C．电压表的示数减小D．电压表与电流表示数之比变大5．如图所示的电路中，定值电阻R1与滑动变阻器R2的规格均为“20Ω 1A”。

闭合开关S，滑片P在b 端时，电流表示数为0.6A；当滑片P从b端移到a端的过程中，下列说法正确的是（）A．电源电压为20V B．电压表与电流表示数的比值变小C．电流表示数的变化量为0.1A D．当滑片P在ab中点时，电压表示数为4V6．如图所示，电源电压保持不变，电阻R1＝10Ω、R2＝50Ω，当开关S断开时，电流表示数为0.1A．则开关S闭合时，电压表示数为（）A．4V B．5V C．6V D．8V7．如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4∶1，当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为（）A．4∶3 B．3∶2 C．3∶4 D．3∶18．乐乐设计了一款电子温度计，图甲是其电路原理图，电源电压为4.5V，且保持不变，电压表的量程为0~3V，定值电阻R0的阻值为300Ω，热敏电阻R1的阻值随环境温度变化的关系如图乙。

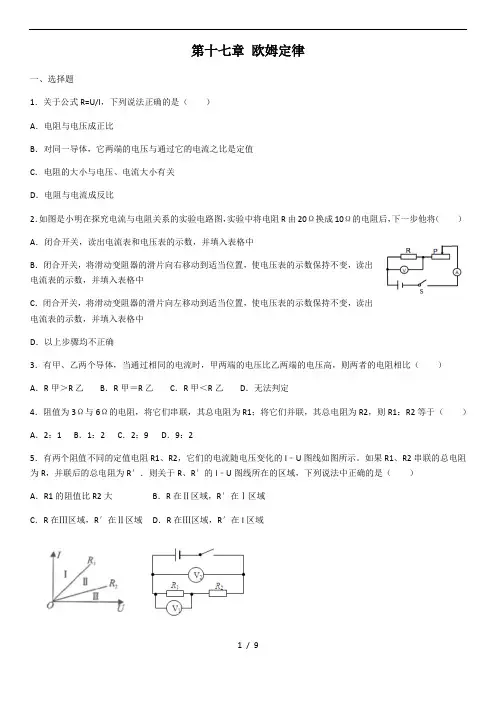

第十七章欧姆定律一、选择题1．关于公式R=U/I，下列说法正确的是（）A．电阻与电压成正比B．对同一导体，它两端的电压与通过它的电流之比是定值C．电阻的大小与电压、电流大小有关D．电阻与电流成反比2．如图是小明在探究电流与电阻关系的实验电路图，实验中将电阻R由20Ω换成10Ω的电阻后，下一步他将（）A．闭合开关，读出电流表和电压表的示数，并填入表格中B．闭合开关，将滑动变阻器的滑片向右移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中C．闭合开关，将滑动变阻器的滑片向左移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中D．以上步骤均不正确3．有甲、乙两个导体，当通过相同的电流时，甲两端的电压比乙两端的电压高，则两者的电阻相比（）A．R甲＞R乙B．R甲＝R乙C．R甲＜R乙D．无法判定4．阻值为3Ω与6Ω的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1：R2等于（）A．2：1B．1：2C．2：9D．9：25．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I﹣U图线如图所示。

如果R1、R2串联的总电阻为R，并联后的总电阻为R′．则关于R、R′的I﹣U图线所在的区域，下列说法中正确的是（）A．R1的阻值比R2大B．R在Ⅱ区域，R′在Ⅰ区域C．R在Ⅲ区域，R′在Ⅱ区域D．R在Ⅲ区域，R′在I区域6．如图所示，R1＝5Ω，R2＝10Ω，则电压表V1、V2示数之比是（）A．1：2B．2：1C．1：3D．3：17．如图所示，当开关S由闭合变为断开时，下列说法中不正确的是（）A．电路中的电流为零B．灯泡两端电压为零C．电灯的电阻为零D．电源两端的电压不为零8．如图所示电路中，电源电压保持不变，闭合开关S后，电路正常工作，过了一会儿，灯L变亮，两只电表中只有一只电表示数变大。

则下列判断正确的是（）A．R0短路，电流表示数变大B．R1断路，电压表示数变大C．R1断路，电流表示数变大D．R0短路，电压表示数变大9．热敏电阻的阻值是随环境温度的增大而减小的。

第十七章《欧姆定律》单元测试题一、单选题（每小题只有一个正确答案）1．一段导体接入电路中，下列说法正确的是（）A．它的电阻与电流有关 B．它的电流与电阻有关C．它的电压与电流有关 D．它的电流与电压有关2．某导线长4m，电阻为5Ω，若把它对折后并起来使用，则它的电阻（）A．一定大于5ΩB．一定等于5ΩC．一定小于5Ω D．上述三种情况都有可能3．如图所示，闭合开关S，在滑动变阻器滑片P向右滑动过程中，下列说法正确的是（）A．电压表V1示数变大，灯泡L的实际功率变小B．电压表V2示数变大，灯L的亮度变亮C．电流表A的示数变大，灯L的亮度变暗D．电压表V1与电流表A示数比值变大，灯L的亮度变暗4．用伏安法测灯泡电阻实验中，将正常的电压表和电流表接入电路，当闭合开关后发现电流表有示数，电压表示数为零，移动滑片P时，电流表示数有变化，电压表示数始终为零，则故障是（）A．滑动变阻器接触不良 B．开关接触不良C．小灯泡两端短路 D．小灯泡灯线丝断了5．如图所示的电路，闭合开关，小灯泡正常发光。

若将小灯泡和电流表的位置互换，则闭合开关后的现象是（）A.小灯泡不发光，电压表没有示数B.小灯泡正常发光．电压表没有示数C.小灯泡不发光，电流表没有示数D.小灯泡正常发光，电流表没有示数6．如图所示，是汽车油量表的工作原理图．其中的油量表是一只量程适当的电流表．下列说法正确的是（）A．油量表的“0”刻度线就是电流表的“0”刻度线B．油量表的油量刻度是均匀的C．油量减少时，电流表示数增大D．接入R0后可对电路起保护作用，并减小了电路的总功率7．如图甲所示，是电阻R1、R2的U﹣I图象，小枫利用R1、R2两个电阻设计了如图乙所示的实验电路，闭合开关，电流表示数为0.4A，则下列说法正确的是（）A．电路中R1的电流为0.4A B．电路中电压表的示数为2VC．电路中R1的电压为4V D．R2的电流和它两端的电压成正比8．如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4: 3.此时灯L1和L2的电阻之比为（）A．3:1 B．1:3 C．3: 4 D．4: 39．如图所示，电源电压恒为4.5V，灯泡L标有“4.5V 2.25W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为50Ω，电压表量程为“0-3V”，电流表量程为“0-0.6A”,。

第十七章《欧姆定律》单元测试题一、单选题（每小题只有一个正确答案）1．如图所示的电路中，A、B两点间电压U保持不变，当滑动变阻器的滑片P向a端移动时电流表示数将会( )A．变小 B．变大 C．不变 D．无法判断2．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动。

现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大。

以下四个图中符合要求的是( )A．B．C．D．3．有三个电阻，阻值分别为10 Ω、20 Ω、30 Ω，若将它们串联起来，则其等效电阻( )A．小于10 Ω B．在10～20 Ω之间C．在20～30 Ω之间 D．大于30 Ω4．如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻Rx的阻值，同学们设计了如图所示四种电路（电源电压未知），其中不可行的方法有( )A．（1）（2） B．（1）（3） C．（2）（4） D．（2）（3）5．按图所示用伏安法测量电阻，如果考虑到电压表，电流表本身都有一定的电阻，那末测量值和实际值的关系应该是( )A．测量值比实际值大； B．测量值比实际值小；C．测量值等于实际值； D．以上情形都有可能。

6．家庭电路中，每多关闭一个家用电器，下列物理量变大的是( )A．总电阻 B．总电流 C．总功率 D．总电压7．如图a所示电路中，电源电压恒定。

闭合开关S后，调节滑动变阻器，两电压表的示数随电流变化的图象如图b所示。

下列说法中错误的是( )A．电源电压为6 V B．图象乙是V2示数变化的图象C．电阻R1的阻值为10 Ω D．电阻R2的最大阻值为10 Ω8．在如图所示电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器．开关S闭合后，将滑动变阻器R2的滑片P向左移动过程中（）A．电流表的示数不变B．电压表V1的示数不变C．电压表V2的示数变小D．电压表V1的示数和电流表的示数比值不变9．如图所示，电源电压恒定，当闭合开关S后，向右移动变阻器R2的滑片过程中，A、V示数的变化情况是( )A．A示数变小、V示数变大B．A示数变小、V示数不变C．A示数变大、V示数不变D．A示数变大、V示数变大R的滑10．在如图所示的电路中，电源电压保持不变。

九年级物理第十七章《欧姆定律》单元练习一、选择题1在如图所示电路中，电源电压保持不变，当开关S闭合时，电路正常工作，当滑片P向左移动时，下列说法中正确的是（）A．电流表示数变大B．电流表示数变小C．电压表示数变大D．电压表示数变小2如图-1所示，电源电压为6V，R为热敏电阻，其阻值随温度变化如图所示，R0是阻值为10Ω的定值电阻，闭合开关S通过分析，下列说法错误的是（）A．图-1中的R0有保护电路的作用B．温度升高时，电压表的示数会变小C．温度为40℃时，电流表的示数为0.2AD．温度降低时，电压表与电流表示数的比值变小3如图所示的电路中，当开关S2闭合时，下列说法正确的是（）A、电流表示数不变，电压表无示数B、电流表示数增大，电压表有示数C、电流表示数减小，电压表有示数D、电流表示数增大，电压表无示数4如图所示的电路，电源电压不变，R T为热敏电阻，其阻值随温度的升高而减小。

闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图像是（）5在如图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器滑P向右移动时，电流表和电压表的变化分别为（）A. 电流表的示数变小，电压表的示数不变B. 电流表的示数变大，电压表的示数不变C. 电流表的示数变小，电压表的示数变大D. 电流表的示数变小，电压表的示数变小6如图所示电路，电源电压不变，AB 为铅笔芯，开关闭合后，当滑片M 在某一位置时，电路的总功率为P ，电流表A 1、A 2的示数分别为I 1、I 2；当滑片M 滑到另一位置时，电路的总功率为P ，电流表的A 1的示数为'1I ，且'1I =12I 1，则此时电流表A 2的示数变为'2I ，则（ ）A.'2I ≥2I 2B.'2I ≤2I 2C.'2I ＞2I 2D.'2I =2I 27如图所示电路中，电源电压保持不变，闭合开关S ，当滑动变阻器的滑片P 向右移动时，下列说法正确的是（ ）A 、V 1的示数变大，A 的示数变小B 、V 2的示数变大，V 1的示数变小C 、V 1与V 2的示数差和A 的示数的比值一定不变D 、V 1与V 2的示数差和V 2的示数的比值一定大于18一个导体的长度相等但横截面积不同的圆柱体a 和b （a 和b ）相互连接，a 比b 的横截面积大，将他们接入电路中，如图1所示，通过a 、b 的电流分别为Ia 、Iba 和b 两端的电压分别为Ua 、Ub ，则下列说法正确的是（ ）A. I a＞I b U a=U bB. I a＜I b U a=U bC. I a=I b U a＞U bD. I a=I b U a＜U b二、实验探究1在测量“小灯泡的电阻”的实验中，有如下器材：电压表、电流表、开关、电压为3V的电源、标有“2.5V”的小灯泡、滑动变阻器及导线若干.（1）请用笔画线代替导线，把图中的实物电路连接完整；（导线不能交叉）（2）闭合开关前，滑动变阻器的滑片P应处于图中最端（选填“左”或“右”）；（3）连好电路后，闭合开关，发现灯泡不亮，电流表无示数，电压表示数接近电源电压，则产生此故障的原因可能是（） A.小灯泡断路 B.小灯泡短路 C.滑动变阻器断路（4）排除故障后，按之前的操作测得实验数据记录如下：在分析实验数据时，发现有一个数据有明显错误，这个数据是（选填上表中数据前面的序号），这个数据的正确值是；（5）根据实验数据，可知小灯泡正常发光时的电阻是Ω.（保留一位小数）2在测电阻的实验中，实验的器材有：干电池3节，电流表、电压表各一个，开关2个，滑动变阻器1只，待测电阻2个，导线若干。

物理第十七章欧姆定律单元测试一、选择题1．由I=U/R变形得R= U/I ，对此，下列说法正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．导体的电阻跟导体两端的电压和通过导体的电流无关D. 电阻由电压和电流决定2．在利用欧姆定律I=U/R的一次实验中，测得2Ω电阻的两端电压U=1V，则通过该电阻的电流是（）A．0.5A B．0.1A C．2A D．1A3．关于导体的电阻,下面说法正确的是（）A．加在导体两端的电压越大,导体的电阻越大B．通过导体的电流为零,导体没有电阻C．通过导体的电流越大,导体的电阻越小D．电阻是导体本身的一种性质.4．有两个定值电阻R1和R2，它们的阻值之比为3：1，将它们串联在电压恒定的电源上，若电阻R2两端的电压是3V，那么电源电压是（）A．3V B．9V C．6V D．12V5．如图所示电路，电源电压不变，滑动变阻器上标“2A 20Ω”字样，以下四个电路图中，能正确表示当开关闭合后，通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是（）6.如图所示的电路中，当滑动变阻器滑片左移时，下面说法正确的是（）A．总电阻不变B．总电流变小C．电压表示数变大D．R2的电阻变大7、在如图所示电路中，闭合开关S，小灯泡发光，电压表有一定的示数。

过一会儿，发现小灯泡不发光，电压表示数几乎为电源电压。

已知电路只有一处故障，则下列判断正确的是（）A．电压表短路B．电流表短路C．电阻R 断路D．小灯泡灯丝断路8、有两个定值电阻R1和R2，它们的阻值之比为3：1，将它们串联在电压恒定的电源上，若电阻R2两端的电压是3V，那么电源电压是（）A．3V B．9V C．6V D．12V9.如图是电阻甲和乙的U-I图像,小明对图像信息做出的判断,正确的是（）A.当甲两端电压为0.5V时,通过它的电流为0.3AB.当乙两端电压为2.5V时,其电阻值为10ΩC将甲和乙串联,若电流为0.3A,则它们两端的电压为2VD.将甲和乙并联,若电压为1V,则它们的干路电流为0.4A10.如图所示的电路，电源电压保持不变，R1＝10Ω，闭合开关S，滑动变阻器滑片P在最右端时，电流表的示数为0.25A；把滑片P移到中点时，电流表的示数为0.4A，则下列选项正确的是（）A．滑片P在最右端时，通过R1、R2的电流之比为5：8B．滑片P在最右端时，R1、R2两端电压之比为3：1C．滑动变阻器的最大阻值为40ΩD．电源电压为10V二、填空题11．某导体两端电压为6V时，通过的电流为0.6A，那么该导体的电阻值为Ω。

（人教版）九年级物理全一册《第十七章欧姆定律》单元测试卷-附含答案一、单选题1．如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表显示的数据来反应水位升降情况。

水位最低时，滑杆P位于R的a端处。

L是一个指示灯，电路各部分接触良好，不计导线电阻。

下列判断错误的是（）A．当电压表示数变大，指示灯变暗，则表明水位上升B．当水位下降时，则电压表示数变小，指示灯变亮C．当水位不变时，则电压表示数不变，指示灯不亮D．若将电压表改装成水位计，则电压表零刻度线处应该标为最低水位2．如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（）A．电压表V1示数变大，电流表A示数变大B．电压表V1示数不变，电压表V2示数变小C．电压表V2示数不变，电流表A示数变大D．电压表V1示数变大，电压表V2示数变小3．如图甲所示，有两个电路元件A、B串联在电路中，通过改变滑动变阻器滑片P的位置，改变通过它们的电流，根据多次测量的数据画出了通过两元件的电流I与其两端的电压U关系的图像如图乙所示。

若将A、B串联后直接接在另一个两端电压保持不变的电源上，闭合开关后，测得通过A的电流为0.1A；若将A、B两元件并联后直接接在这个电源上，则（）A．此时电路两端的电压为2V B．此时元件B的电阻为40ΩC．此时元件B中的电流为0.1A D．此时电路中的总电流为0.6A4．如图甲为一个超声波加湿器，如图乙为其内部湿度监测装置的简化电路图。

已知电源电压为12V，定值电阻R1的阻值为30Ω，湿度计是由量程为0～9V电压表改装而成。

湿敏电阻R2的阻值随湿度RH变化的关系图像如图丙所示，其阻值最大为120Ω（图中未画出）。

则在电路安全工作的前提下，下列判断正确的是A．湿度增大时，R2的电流和电压都变大B．湿度增大时，电路中的总功率最大C．电路消耗的总功率最大为3.6WD．湿度为0时，电路中的电流为0.4A5．用伏安法测灯泡电阻时，若将电流表和电压表的位置接成如图所示电路，可能出现的情况是（）A．电流表烧坏B．电压表示数为零C．灯泡不亮D．灯泡烧坏6．如图所示，小灯泡电阻为12Ω且保持不变，滑动变阻器最大阻值为100Ω，电源电压恒为18V，电流表量程0~0.6A，电压表量程0~15V要求闭合开关后两电表的示数均不超过所选量程，则正确的（）A．在滑动变阻器滑片向右移动的过程中，电流表示数变小，电压表示数变小B．通过小灯泡的最大电流可为1.5AC．电压表的示数最小示数为0D．滑动变阻器的取值范围为18Ω~60Ω7．如图所示是流过两个电阻A和B的电流与电压关系的图象，下列说法正确的是（）A ．电压相同时，流过B 的电流比流过A 的电流大B ．电流相同时，B 两端的电压比A 两端电压大C ．A 的阻值是10ΩD ．B 的阻值是0.1Ω8．如图所示，长度相同、横截面积不同的镍铬金属棒AB 和BC 连接在一起，如果在AC 两端加上一定的电压U ，设通过AB 、BC 的电流分别为1I 和2I ；AB 、BC 两端的电压分别为1U 和2U ；镍铬合金棒AB 、BC 的电阻分别为1R 和2R ，则（ ）A ．121212,,I I R R U U ===B ．121212,,I I R R U U <><C ．121212,,I I R R U U =>>D ．121212,,I I R R U U ≥>=9．某物理兴趣小组设计了一种测定蹦床所受压力的装置，其原理如图乙所示。

人教版九年级物理全一册《第十七章欧姆定律》单元练习题-带参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．针对欧姆定律公式I =U R，下列理解中正确的是（ ） A ．该公式适用于任何电路B ．利用该公式的变形式R =U I，可以测量出导体的电阻 C ．导体的电阻随导体两端的电压增大而增大D ．导体的电阻与电压和电流都有关系2．如图所示，电源电压为3V 保持不变，闭合开关S ，电压表示数为2V ，下列说法正确的是（ ）A ．若开关S 断开，电压表示数为0B ．闭合开关S ，电压表测2L 两端电压C ．闭合开关S ，1L 和2L 组成并联电路D ．1L 和2L 阻值之比为2∶13．粗细相同的两根镍铬合金电阻线，长度关系是L 1＞L 2，串联接入电路后，流过它们的电流分别为I 1、I 2；.两端电压分别为U 1、U 2。

则下列关系正确的是A ．I 1=I 2，U 1＞U 2B ．I 1=I 2，U 1＜U 2C ．I 1＞I 2，U 1＜U 2,D ．I 1＜I 2，U 1＞U 24．用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。

图是检测植物叶片含水量的电路，电源电压不变。

将湿敏电阻R 附着在叶片上，当叶片含水量升高时（ ）A ．电流表示数增大B ．电压表示数减小C ．电路总电阻减小D ．电流表和电压表的示数均增大5．在图所示的电路中，电源电压保持不变．闭合电键S ，电路正常工作，一段时间后，电灯L 熄灭，已知电路中只有一处故障，且只发生在灯L 或电阻R 上，则下列判断中错误的是（ ）A ．如果只有一个电表的示数变大，这个电表一定是电压表B ．如果只有一个电表的示数变大，一定是电阻R 短路C ．如果电压表、电流表示数均变大，一定是电灯L 短路D ．如果电压表、电流表示数均变小，一定是电灯L 断路6．在如图所示的电路中，电源电压不变，闭合开关S 后，滑动变阻器的滑片P 从中点向b 端移动的过程中（假设灯丝电阻不变），下列说法正确的是（ ）A ．电流表示数减小B ．小灯泡的亮度变暗C ．电压表示数不变D ．电压表和电流表示数的比值变小7．两电阻1R 、2R 的I -U 图像如图所示，若将电阻1R 、2R 串联后接入电路，结合图像的中信息分析可知（ ）A ．15R =Ω 210R =ΩB ．通过1R 的电流小于通过2R 的电流C ．1R 两端的电压低于2R 两端的电压D ．若电源两端电压为3V ，则1R 两端的电压为2V8．如图所示的电路中，当开关S 闭合，甲、乙两表都是电压表时，两电压表的示数之比为U 甲∶U 乙＝4∶3，当开关S 断开，甲、乙两表都换为电流表时，则两电流表的示数之比I 甲∶I 乙为（ ）A．2∶1B．3∶1C．1∶4D．1∶39．如图是电阻甲和乙的I﹣U图像，小明对图图像信息做出的判断，正确的是（）A．当甲两端电压为0.5V时，通过它的电流为2.5AB．将甲和乙串联，若电流为0.3A，则它们两端的总电压为2VC．电阻乙是定值电阻D．将甲和乙并联，若电压为2.5V，则它们的干路电流为0.5A10．如图所示，电源电压恒定，闭合开关S，当滑片P向右滑动时，下列说法错误的是（）A．电流表A示数变小，电压表V1示数变小B．电流表A示数变小，电压表V2示数变大C．电压表V1和电压表V2示数之和不变D．电压表V1示数与电流表A示数的比值不变二、填空题11．一只标有“8V 4W”小灯泡，现将该小灯泡接在12V的电源上，为使其正常发光，应串联一个Ω的电阻。

人教版九年级物理全一册《第十七章欧姆定律》单元练习题-带含答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．根据I=UR可知，下列说法不正确的是（）A．对某一导体，通过它的电流跟它两端电压成正比B．对于一定大小的电流，导体两端的电压与导体的电阻成正比C．在相同电压下，通过不同导体的电流跟对应的电阻成正比D．对于不同的导体，导体两端的电压与通过电流的比值一般不等2．如图所示电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时（）A．电流表A示数变小，电压表V1示数变小B．电压表V2示数与电流表A示数比值变大C．电压表V1示数与电流表A示数比值变小D．电流表A示数变大，电压表V1示数变大3．如图甲所示的电路中，电源电压保持不变，R为定值电阻，R为滑动变阻器。

闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系如图乙所示，电压表的示数U与R的阻值关系如图丙所示，则0R的阻值和电源电压分别为（）A．10Ω12V B．12Ω10V C．15Ω9V D．9Ω15V4．如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻R x的阻值，同学们设计了如图所示四种电路（电源电压未知），其中可行的方法有A．（1）（2）B．（1）（3）C．（2）（4）D．（2）（3）5．如图所示的电路中，电源电压不变，R为滑动变阻器。

闭合开关S后，在滑片P向右移动的过程中，下列说法正确的是（）A．电流表A的示数变大，灯泡变亮B．电压表V的示数不变，电路的总电阻变大C．电压表V的示数不变，灯泡的亮度变暗D．电流表A的示数变小，电压表V的示数变大6．某同学在做“调节灯泡亮度”的电学实验时，电路如图甲所示．电源电压恒为4V，电压表量程选择“0～3V”，电流表量程选择“0～0.6A”，滑动变阻器规格为“20Ω 1A”，灯泡L标有“2V 0.8W”字样，图乙是小灯泡的电流随其电压变化的图像．在不损坏电路元件的情况下，下列判断正确的是A．电路中电流变化的范围是0.16～0.4AB．滑动变阻器阻值变化的范围是5～10ΩC．灯泡的最小功率是0.2WD．该电路的最大功率是2.4W7．在如图所示的电路中，电源电压保持不变。

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（附带有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．某水位自动测控仪的测量原理如图甲所示，电源电压U恒为6V，定值电阻R1=40Ω，R2为一竖直固定光滑金属棒，总长40cm，阻值为40Ω，其接入电路的阻值与对应棒长成正比，弹簧为导体，上端固定，滑片P固定在弹簧下端且与R2接触良好，滑片及弹簧的阻值、重力均不计，圆柱体M通过无伸缩的绝缘轻绳挂在弹簧下端，重80N，高60cm，底面积为100cm2，容器底面积为150cm2，当水位处于最高位置A时，M 刚好浸没，此时滑片P恰在R2最上端；容器底部有出水口，当水位降至最低位置B时，M的下表面刚好离开水面，已知弹簧所受拉力F与其伸长量ΔL的关系如图乙所示，闭合开关S，打开阀门，水位从A下降到B的过程中，下列说法正确的是（）A．电压表的示数变大B．电压表的示数变化范围是0~3VC．电压表的示数为2V时水位下降60cmD．放出水的体积为3000cm32．根据I＝UR可知，下列说法不正确的是（）A．电阻相同，通过它的电流跟它两端电压成正比B．电压相同，通过导体的电流跟电阻成反比C．导体的电阻和导体两端的电压成正比和电流成反比D．对于不同的导体，导体两端的电压与通过电流的比值一般不等3．如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右移动的过程中，下列说法正确的是（）A．小灯泡亮度不变B．电压表示数变小C．电流表示数变大D．滑动变阻器连入电路的电阻变大4．将如图所示的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确（）A．a和b B．a和c C．c和d D．b和d5．用图像表示一个物理量随另一个物理量的变化规律，可使物理规律更直观、形象．如图所示，关于此图所表示的物理规律，下列分析错误的是（）A．物体所受重力与质量的关系B．液体压强与深度的关系C．做匀速直线运动的物体，速度与时间的关系D．通过定值电阻的电流与电压的关系6．如图所示电路，电源电压不变，开关闭合后，将滑动变阻器的滑片P从中点向右滑动过程中，下列说法正确的是（）A．小灯泡L的亮度变暗B．电压表V与电流表A1示数的比值变小C．电压表V与电流表A2示数的乘积变大D．电流表A1与电流表A2示数之差变小7．如图所示的电路，电源电压恒定不变，闭合开关，下列说法正确的是（）A．滑片P向右移动时，V1与A示数的乘积变小B．滑片P向右移动时，V2与A示数变大，V1示数不变C．若灯丝突然断路，电路中电压表和电流表均无示数D．若将灯泡与电流表交换位置，V1、V2与A示数均变小8．如图所示的电路中，电源电压恒为6 V，R1、R2为定值电阻，R1＝10 Ω．甲、乙均为电压表时，闭合S1、S2，两电压表示数之比为U甲∶U乙＝1∶3．甲、乙均为电流表时，仅闭合S1，甲、乙电流表示数I甲、I乙分别为( )A．1.8 A，1.2 A B．1.8 A，0.6 AC．0.9 A，0.6 A D．0.9 A，0.3 A9．如图所示，L1“2.5V 0.3A”、L2“3.8V 0.3A”，灯丝电阻不变，电源电压可调．闭合开关S，下列说法正确的是（）A．L1、L2两端实际电压不同B．L1、L2电阻之比为25:38C．L1、L2的电流之比为25:38D．通过调节电源电压，能使L1、L2同时正常工作10．一个标有“12V，0.2A”字样的小灯泡，为了使它在24伏电压的电路上正常工作，必须（）A．设法再找一个同样的灯泡，并联起来使用B．串联一个2.4欧的电阻C．并联一个60欧的电阻D．串联一个60欧的电阻二、填空题11．加在一个导体两端的电压是3V，通过它的电流是0.5A，这个导体的电阻是Ω，若将该导体接到6V的电源上，导体的电阻为Ω。

第十七章欧姆定律单元测试题一、选择题1、对欧姆定律的理解，下列说法中错误的是（）A．对某一段导体来说，导体中的电流跟两端的电压成正比B．在电压一定条件下，导体中的电流跟导体电阻成反比C．导体中电流的大小由两端电压和电阻共同决定其大小D．导体中电流跟两端电压和电阻无关2．有两个定值电阻R1和R2，它们的阻值之比为3：1，将它们串联在电压恒定的电源上，若电阻R2两端的电压是3V，那么电源电压是（）A．3V B．9V C．6V D．12V3．三个电阻R1＞R2＞R3，当把它们并联时总电阻为R，则它们的大小关系是（）A．R3＜R＜R2B．R2＜R＜R1C．R=R3D．R＜R34．某导体接在电路中，如果把该导体两端电压减少到原来的一半，保持温度不变．则导体的电阻和通过它的电流（）A．都减少到原来的一半B．都保持不变C．电阻不变，电流减小到原来的一半D．电阻不变，电流是原来的2倍5、白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的（）A．电阻变大，电流减小B．电阻变小，电流增大C．电阻和电流都增大D．电阻和电流都减小6.如图所示的电路中，当滑动变阻器滑片左移时，下面说法正确的是（）A．总电阻不变B．总电流变小C．电压表示数变大D．R2的电阻变大7．下列图象中，能正确表示定值电阻上的电流与两端电压关系的是（）8、如图，当滑片P从b移动到a时，电流表读数为原来的4倍，设滑动变阻器最大阻值为R2，则R2∶R1为（）A．1∶3 B．3∶1 C．2∶3 D．3∶29．两只定值电阻，甲标有“10Ω，1A”，乙标有“15Ω，0.6A”，把它们串联起来，两端允许加的最大电压是（）A.10VB.15VC.9VD.25V10、电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。

下列说法正确的是（）A. 用电器甲电阻不变，大小为0.1ΩB. 用电器乙电阻随着电流增大而变大，最大值10ΩC. 如果把这两个用电器串联接在6V的电源上，干路中的电流是0.43AD. 如果把这两个用电器并联接在4V的电源上，干路中的电流是0.65A11．用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U﹣I的图象，如图甲、乙所示。
