《 机械制造工艺学》课程设计说明书班级:XXXXXXXXXX姓名:XXXXXXXXXX学号:XXXXXXXXXXX指导老师:XXXXXXX目录目录一.零件分析零件分析1.1零件尺寸,公差,粗糙度标注零件尺寸,公差,粗糙度标注1.2零件结构工艺性分析零件结构工艺性分析1.3零件的技术要求分析零件的技术要求分析二.根据生产纲领和生产类型确定工艺的基本特征根据生产纲领和生产类型确定工艺的基本特征2.1生产纲领和生产类型生产纲领和生产类型2.2基本特征基本特征三.确定毛坯类型和制造方法,绘制毛坯—零件合图零件合图3.1毛坯种类毛坯种类3.2毛坯结构尺寸,形状毛坯结构尺寸,形状 3.3确定余量,绘制毛坯—零件合图零件合图四.工艺规程设计工艺规程设计4.1定位基准选择定位基准选择4.2工艺路线拟定工艺路线拟定4.2.1确定各加工面的加工方法确定各加工面的加工方法4.2.2加工阶段的划分加工阶段的划分4.2.3工序组合原则工序组合原则4.2.4加工顺序的安排加工顺序的安排4.2.5热处理工序的安排热处理工序的安排4.2.6工艺路线拟定工艺路线拟定五.选择加工设备及工艺装备选择加工设备及工艺装备5.1机床选择机床选择 5.2工艺装备选择六.加工工序设计加工工序设计6.1加工余量确定加工余量确定6.2确定切削用量确定切削用量6.3工时定额确定工时定额确定七.设计小结设计小结八参考文献参考文献序言机械制造工艺学课程设计是我们学完了大学的基础课、技术基础课以及部分专业课之后进行的。
这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的复习,也是一次理论联系实际的训练。
其主要目的是让学生把所学的工艺理论和实践知识,在实际的的工艺、夹具设计中综合地加以运用,进而得到巩固、加深和发展,提高我们分析问题和解决生产实际问题的能力,为以后搞好毕业设计和从事相关的技术工作奠定扎实的基础。
通过机械制造工艺课程设计,我们可以在以下几个方面得到锻炼:设计,我们可以在以下几个方面得到锻炼:1、能熟地运用机械制造技术课程及其他相关课程中的基本理论,以及在生产实际中学习到的实践知识,正确地和解决一个零件在加工过程中的定位、夹紧以及工艺路线的合理拟定等问题,从而保证制造的质量、生产率和经济性。
机械制造技术基础课程设计说明书设计题目:设计拨叉(CA6140 车床)(三)零件的机械加工工艺规程及工艺装备班级:姓名:指导教师:自 2010 年 6 月 28 日至 2010 年 7 月 9 日机械制造技术基础课程设计任务书题目:设计拨叉(CA6140 车床)(三)零件的机械加工工艺规程及相关工序的专用夹具内容: 1.零件图1张2.毛坯图1张3. 机械加工工艺过程综合卡片1张机械加工工艺过程卡片2张4.夹具装配图1张5. 夹具体零件图2张6. 课程设计说明书1张原始资料:该零件图样,4000n=件台,每日一班Q=台/年,1/班级:姓名:指导教师:自 2010 年 6 月 28 日至 2010 年 7 月 9 日目录序言 (1)一、零件的工艺分析及生产类型的确定 (2)1、零件的作用 (2)2、零件的工艺分析 (2)3、零件的生产类型 (3)二、选择毛坯,确定毛坯尺寸,设计毛坯图 (3)1、选择毛坯 (3)2、确定机械加工余量、毛坯尺寸和公差 (3)3、设计毛坯图 (4)三、选择加工方法,制定工艺路线 (4)1、定位基准的选择 (4)2、零件表面加工方法的选择 (5)3、制订工艺路线 (5)四、工序设计 (7)1、选择加工设备与工艺装备 (7)2、确定工序尺寸 (9)五、确定切削用量及基本时间 (9)1、工序10切削用量及基本时间的确定 (9)2、工序20切削用量及基本时间的确定 (11)六、夹具设计 (15)1、定位方案 (16)2、夹紧机构 (16)3、夹具与机床连接元件 (16)4、夹具体 (16)5、使用说明 (17)6、结构特点 (17)设计小结 (18)参考文献 (19)序言机械制造技术基础课程设计是在学完了机械制造技术基础和大部分专业课,并进行了生产实习的基础上进行的又一个实践性教学环节。
这次设计使我们能综合运用机械制造技术基础中的基本理论,并结合生产实习中学到的实践知识,独立地分析和解决了零件机械制造工艺问题,设计了机床专用夹具这一典型的工艺装备,提高了结构设计能力,为今后的毕业设计及未来从事的工作打下了良好的基础。

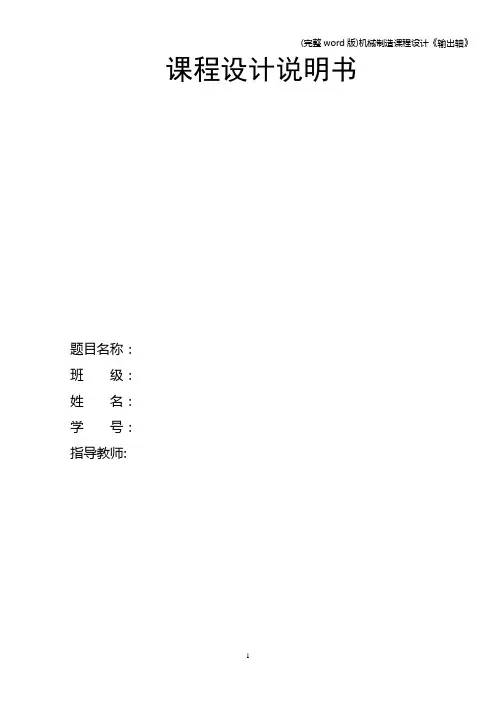

课程设计说明书题目名称:班级:姓名:学号:指导教师:目录一.零件的工艺分析及生产类型的确定 (3)1技术要求分析 (3)2零件的工艺分析 (3)3轴类零件的装夹..........................................................................................。
3二.选择毛坯,确定毛坯尺寸,设计毛坯图.. (3)1选择毛坯 (3)2毛坯尺寸的确定 (4)三.选择加工方法,制定加工艺路线...................................................................。
4 1定位基准的选择.. (5)2零件表面加工方法的选择 (5)3制定艺路线................................................................................................。
.5四.工序设计.. (6)1选择机床根据工序选择机床...........................................................................。
6 2选用夹具 (7)3选用刀具 (7)4确定工序尺寸 (6)五·夹具设计……………………………………………………………………………………。
.91定位方案 (9)2分度设计 (9)3定位误差分析 (9)输出轴加工工艺及夹具设计学生:指导老师:一·零件的工艺分析及生产类型的确定1技术要求分析题目所给定的零件输出轴,其主要作用:一是传递转矩,使主轴获得旋转的动力;二是工作过程中承受载荷;三是支撑传动零部件。
零件的材料为45钢,是最常用中碳调质钢,综合力学性能良好,淬透性低,淬火时易生裂纹。
综合技术要求等文件,选用铸件.由于是大批量生产,故采用模锻。
目录第一章零件工艺分析及生产类型的确定 (3)1.1零件图样的分析 (3)1.2零件的工艺分析 (3)1.3审查零件的结构工艺性 (4)1.4确定零件的生产类型 (4)第二章选择毛坯、确定毛坯尺寸、设计毛坯图 (4)2.1毛坯的选择 (5)2.2锻件质量 (5)2.3锻件形状复杂系数 (5)2.4锻件材质系数 (5)2.5绘制活塞杆锻造毛坯简图 (5)第三章拟定活塞杆工艺路线 (6)3.1基准的选择 (7)3.2各表面加工方案的确定 (7)3.3加工顺序的安排 (7)3.4划分阶段 (7)3.5工序的集中与分散 (7)3.6机械加工工序的安排 (7)3.7热处理工序的安排 (7)3.8辅助工序的安排 (8)3.9确定工艺路线 (8)第四章确定机械加工余量、工序尺寸及公差 (9)第五章选择机床及工艺设备 (10)5.1 选择机床 (11)5.2 选择刀具 (11)5.3 选择夹具 (11)5.4 选择量具 (11)第六章确定切削用量及基本工时 (11)6.1 工序4数据计算 (11)6.2 工序5数据计算 (13)6.3 工序6数据计算 (15)6.4 工序8数据计算 (16)6.5 工序9数据计算 (17)6.6 工序10数据计算 (18)6.7 工序11数据计算 (19)6.8 工序13数据计算 (20)6.9 工序15数据计算 (21)6.10工序17数据计算 (22)第一章零件工艺分析及生产类型的确定1.1零件图样的分析mm×770mm自身圆度公差为0.005mm。
(1)φ500-.0025mm中心线的同轴度公差为φ0.05mm。
(2)左端M39×2-6g螺纹与活塞杆φ500-.0025(3)1:20圆锥面轴心线与活塞杆φ500mm中心线的同轴度公差为φ0.02mm。
-.0025(4)1:20圆锥面自身圆跳动公差为0.005mm。
(5)1:20圆锥面涂色检查,接触面积不小于80%。
江南大学课程设计说明书学生姓名:阮明伟学号:0401070321学院:机械工程学院专业:机械工程及自动化题目:机械制造技术基础课程设计——转向臂零件的工艺规程及夹具设计指导教师:李楠纪小刚目录1、零件的工艺分析及生产类型确定 (3)1.1零件的作用 (3)1.2零件的工艺分析 (3)2、选择毛坯、确定毛坯尺寸、设计毛坯图 (3)2.1求最大轮廓尺寸 (3)2.2选取公差等级CT (3)2.3求铸件尺寸公差 (4)2.4求机械加工余量等级 (4)2.5求RMA (4)2.6求毛皮尺寸 (4)3、选择加工方法,制定工艺路线 (5)3.1定位基准的选择 (6)3.2拟定加工方法和加工方案 (6)4、工序设计 (7)4.1选择加工设备及工艺设备 (7)4.2确定工序尺寸 (7)5确定切削用量及基本时间 (8)5.1工序号02 (9)5.2工序号03 (10)5.3工序号04 (11)5.4工序号05 (13)5.5工序号06 (14)5.6工序号07 (15)6、夹具设计 (16)7、心得体会 (17)8、参考文献 (17)一、零件的工艺分析及生产类型的确定1、零件的作用据资料所示,该转向臂的作用和方向盘、转向拉杆一起配合使用,从而达到控制转向轮的转向角度。
2、零件的工艺分析由零件图可知:φ16、φ9.3的孔中心线是主要的设计基准和加工基准。
该零件的主要加工面可分为两组:2.1、以φ16mm孔的中心线加工表面这一组加工表面包括:铣φ26mm单侧端面、钻φ16mm的孔、倒角1×45°、钻φ8.5mm的孔。
2.2、以φ9.3mm孔的中心线加工表面这一组加工表面包括:铣φ20mm两端面、钻φ9.3mm的孔、锪φ16mm的沉头。
概括:由于φ16、φ9.3的孔中心线位置精度不高,又φ16mm内孔的精度比φ9.3mm内孔的精度较高。
所以由以上分析可知,对这两组加工表面而言,先加工第一组,再加工第二组。
端盖及其夹具课程设计说明书第一章机械制造技术课程设计一、零件工艺分析及生产类型的确定在进行零件的工艺分析时,首先需要明确零件的功用,以便为后续的工艺流程提供指导。
然后,对零件进行工艺分析,确定加工过程中可能出现的问题,并审查端盖的工艺性。
最后,根据零件的特点和工艺性,确定零件的生产类型。
二、选择毛坯,确定毛坯尺寸,设计毛坯图在选择毛坯时,需要考虑其材料、成本和加工难度等因素。
确定毛坯尺寸时,需要考虑加工余量和零件的最终尺寸。
绘制毛坯图时,需要准确地表达毛坯的形状和尺寸,以便后续的加工过程。
三、选择加工方法,制定工艺路线在选择加工方法时,需要考虑零件的形状、材料和加工难度等因素。
在制定工艺路线时,需要选择适当的定位基准和表面加工方法,并合理地安排加工工序,以确保零件的加工质量和效率。
四、工序设计在工序设计中,需要选择适当的加工设备和工艺装备,并确定工序尺寸。
通过合理的工序设计,可以提高加工效率和质量。
五、确定工序切削用量及基本时间在确定工序切削用量和基本时间时,需要考虑加工材料的硬度和切削工具的性能等因素。
通过合理地确定工序切削用量和基本时间,可以提高加工效率和质量。
六、机床专用夹具设计机床专用夹具是一种典型的工艺装备,其设计需要考虑零件的形状、材料和加工难度等因素。
通过合理地设计机床专用夹具,可以提高加工效率和质量。
第二章综合训练通过综合训练,我们可以将机械制造技术基础中的基础理论和生产实中学到的实践知识综合运用,进一步提高我们的结构设计能力和解决问题的能力。
参考文献暂无。
Chapter 1: XXXI。
Analysis of XXX1.1 n of the PartThe end cover is widely used and is one of the most XXX general ns of the end cover are: (a) axial ning of the outer ring of the bearing。
燕山大学机械工程学院叉轴机械加工工艺规程及工艺装备设计燕山大学课程设计〔论Array文〕任务书院〔系〕:机械工程学院基层教学单位:机械制造及其自动化说明:此表一式四份,学生、指导教师、基层教学单位、系部各一份。
2021 年 10 月 29 日燕山大学课程设计评审意见表目录一、零件的工艺分析二.机械加工工艺设计1、确定生产类型2、确定毛坯2.1、确定毛坯种类:2.2、确定锻件加工余量及形状:三、工艺规程设计3.1选择定位基准:3.2制定工艺路线:3.3外表加工方法确实定3.4加工阶段的划分3.5工序顺序的安排3.6确定工艺路线四.机械加工余量、工序尺寸及公差确实定4.1 钻铰φ8丝孔的工序尺寸4.1.1.钻Φ5丝孔,以φ25轴线为基准。
4.2.2 钻孔工步4.3时间定额的计算:4.4 其它时间计算五、夹具设计5.1夹具选择5.1.1问题的提出5.1.2夹具设计5.2、定位误差分析5.3、夹具设计及操作的简要说明六.设计小结七.参考文献叉轴机械加工工艺规程及工艺装备设计:序言机械制造工艺学课程设计是我们学完了大学的全部根底课、技术根底课以及大局部专业课之后进展的.这是我们在进展毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。
就我个人而言,我希望能通过这次课程设计,了解并认识一般机器零件的生产工艺过程,稳固和加深已学过的技术根底课和专业课的知识,理论联系实际,对自己未来将从事的工作进展一次适应性训练,从中锻炼自己分析问题、解决问题的能力,为今后的工作打下一个良好的根底,并且为后续课程的学习大好根底。
由于能力所限,设计尚有许多缺乏之处,恳请各位教师给予指导。
一、零件的工艺分析零件的材料为45号钢,需要模锻,模锻性能优良,工艺较复杂,但尺寸准确,加工余量少,为此以下是叉轴需要加工的外表以及加工外表之间的位置要求:1、两处Φ30、Φ35阶梯轴。
目录前言-------------------------------------------------31 拨叉工艺分析及生产类型的确定----------------------4拨叉的用途 ---------------------------------------4拨叉的技术要求-----------------------------------4审查拨叉的工艺性---------------------------------6肯定拨叉的生产类型-------------------------------62 肯定毛坯、绘制毛坯简图----------------------------7选择毛坯-----------------------------------------7肯定毛坯的尺寸公差和机械加工余量-----------------7绘制拨叉毛坯简图---------------------------------83 拟定拨叉工艺路线---------------------------------8定位基准的选择-----------------------------------8加工阶段的划分-----------------------------------9工序的集中分散-----------------------------------9工序顺序的安排-----------------------------------10肯定工艺线路-------------------------------------104 加工余量、工序尺寸和公差的确定-------------------16孔的加工余量、工序尺寸和公差的肯定---------------16端面的加工余量、工序尺寸和公差的肯定-------------165 切削用量、时间定额的计算-------------------------17切削用量的计算-----------------------------------17铣端面切削用量的计算--------------------------17镗孔切削用量的计算---------------------------19钻孔镗孔用量的计算---------------------------21对拉键槽进行计算-------------------------------23 时刻定额计算-------------------------------------24 铣端面大体时刻的计算-------------------------24镗孔及所有工序大体时刻的计算-----------------256 夹具设计-----------------------------------------27定位方案的设计-----------------------------------27 夹紧方案的设计-----------------------------------27 定位误差分析和计算-------------------------------27 结论------------------------------------------------28 致谢------------------------------------------------29 参考文献--------------------------------------------30前言机械制造技术基础毕业设计是咱们完成了基础课程和部份技术基础课程以后进行的。
零件的工艺分析工艺分析是指对产品制造或加工的过程进行全面、系统的研究和分析,以确定最佳的工艺路线和操作参数,从而提高产品的质量和生产效率。
在零件制造过程中,工艺分析的重要性不可忽视。
本文将从材料选择、工艺路线和操作参数三个方面来进行零件的工艺分析。
一、材料选择材料的选择对零件的工艺过程以及最终产品的质量和性能有着重要的影响。
在进行材料选择时,需要综合考虑以下几个方面:1.机械性能:根据零件在使用过程中所受到的力学载荷和环境条件,选择具有足够强度和韧性的材料,确保零件在工作时不会出现断裂或变形等问题。
2.耐腐蚀性:对于暴露在恶劣环境下的零件,如汽车发动机零件、化工设备零件等,需要选择具有良好耐腐蚀性的材料,以延长零件的使用寿命。
3.加工性:材料的加工性指的是材料在特定条件下进行切削、成形等加工工艺时的难易程度。
选择加工性良好的材料可以降低生产成本和加工难度。
二、工艺路线工艺路线是指零件加工、制造的具体步骤和方法。
选择合适的工艺路线可以提高生产效率、降低成本并保证产品质量。
下面以机械零件的制造为例,介绍一种常见的工艺路线。
1.零件的切削加工:根据零件的形状和尺寸,选择合适的切削方法,如车削、铣削、钻削等。
在切削加工过程中,需要根据材料硬度和切削力的大小选择合适的切削速度和进给量,以避免刀具磨损过快或零件表面质量不达标。
2.热处理:对于某些要求更高强度或改善材料性能的零件,需要进行热处理。
热处理包括淬火、回火、正火等过程,通过控制加热温度、保温时间和冷却速度等参数,使材料达到理想的组织结构和性能。
3.表面处理:零件表面的处理可以提高零件的耐腐蚀性和装饰效果。
常见的表面处理方法包括喷涂、电镀、镀膜、抛光等。
三、操作参数操作参数是指在具体的加工过程中,需要控制和调整的各项参数。
优化操作参数有助于提高零件的加工精度、降低成本,并缩短加工周期。
以下是一些常见的操作参数:1.切削速度:切削速度是指刀具在单位时间内切削工件的线速度。
第一章零件的分析第二章确定毛坯、画毛坯零件图第三章工艺规程设计第四章夹具设计第五章参考文献第六章结束语一、零件的分析(一)零件的作用杠杆与盖通过螺栓连接成为一个整体,其大头孔与曲轴相连,小头孔通过活塞销与活塞连接,将作用于活塞的气体膨胀压力传给曲轴,又受曲轴驱动而带动活塞压缩气缸中的气体。
(二)零件的工艺分析该零件上的主要加工面N面、R面、中10的孔。
所要加工的面的粗糙度是L6和3.2 ,而孔的要求比较高粗糙度要求为L6 和 3.2o 二、确定毛坯、画毛坯——零件图根据零件材料确定毛坯为铸件。
毛坯的铸造方法选用砂型机器造型。
铸件的分型面为B中心线(在毛坯图上表示出)浇口为于零件的侧面。
用查表法确定个表面的总余量如下表所示:三、工艺规程设计(一)、定位基准的选择杠杆的N面既是装配基准又是设计基准,用它作为基准,符合“基准重合” 原则,其余各加工工序也能选用其定位,符合“基准统一”原则。
止匕外,N面的面积较大,定位比较稳定,夹紧方案也比较简单、可靠。
粗基准的选择:考虑到下面几点:1.在保证各加工面有加工余量的前提下, 使重要孔的加工余量尽量均匀;2.保证定位准确、夹紧可靠。
加工的①10的孔的夹紧方案有两种:方案一:以R面定位,限制三个自由度;在①10的圆柱外圆中间以V形块定位,限制两个自由度;在A —A视图的最左边用压板加紧,限制一个自由度。
方案二:以R面定位,限制了三个自由度;在中10的圆柱外圆中间以V 形块定位,限制两个自由度;在A —A视图的最左边用一个活动V行块夹紧,限制两个自由度,其中一个自由度重复限制。
(二)、制定工艺路线根据各表面加工要求和各种加工方法所能达到的经济精度,确定各表面的加工方法如下:N面和R面:粗铳——精铳;①10的孔:钻——扩——较。
根据先面后孔、先主后次和先粗后精的原则,先加工N面、R面,后加工①10的孔,并在加工过程中把粗加工放在前面,把精加工放在后面。
(三)、选择加工设备及刀、夹、量具由于生产类型为大批量生产,故加工设备宜以通用机床为主,辅以少量专用机床。
机电及自动化学院《机械制造工艺学》课程设计说明书设计题目:输出轴工艺规程设计目录1、零件的分析1.1、计算生产纲领,确定生产类型---—-—----——----——-----—- 31。
2、零件的作用—--—-——-———-——-—--————--—-------————--—--31。
3、零件的工艺分析———-—--—-——-———-———--——---—----—————-32、工艺规程设计2。
1、确定毛坯的制造形式————-—-----——---————-—-—-———----—32.2、基准的选择——---——---—-—-—————-——-—————---——-——-----42.3、制定工艺路线--—-——————-———---—---—-—-———--———-—-—--42.3.1、加工方法的选择———————-—-—-———--————-——-—--——-—-42.3。
2、加工顺序的安排-——--————--—-——————-—----—-——--—-42。
3。
3、拟定加工工艺路线—-------—————--—-----———-—————-52。
3.4、加工路线的确定--—--—-—-----——-————-——-—-—---—-62。
3。
5、加工设备的选择-————-—-—-—-—-—-—-—-—-—--—-———-—62。
3。
6、刀具的选择——————----———------——-—---—-————--——73、机械加工余量、工序尺寸及毛坯尺寸的确定———-———--——--74、确定切削用量及加工时间4.1、切削用量选定—-——-——------—-—---—---—————-——-——-—-—104.2、基本加工时间确定—---——----—-----——---——--—-—-----—-145、小结—-——-—--—-—-——-—--—————-—---—-—---————-—-——-—--——---186、参考文献-—--—--—--——-———-———-—-—-——--———--—-——-—————-———197、附件—-—---—-—-——-———--———--——---—-————--—-————-—-19第一章零件的分析1。
气门摇臂轴支座的机械加工工艺规程设计1.零件的工艺分析及生产类型的确定1.1零件的作用本设计所设计的零件是1105柴油机中摇臂结合部的气门摇臂轴支座,它是柴油机上气门控制系统的一个重要零件。
直径为18mm的孔用來装配摇臂轴,轴的两端各安装一进、排气气门摇臂。
直径为16mm的孔内装一个减压轴,用丁•降低汽缸内压力,便于启动柴油机。
两孔间距56mm,可以保证减圧轴在摇臂上打开气门,实现减压。
两孔要求的表面粗糙度和位置精度较高,工作时会和轴相配合工作,起到支撑的作用,直径11的孔用M10的螺杆与汽缸盖相连,直径3的孔用來排油,各部分尺寸零件图中详细标注。
图2.1气门摇臂轴支座零件图1.2零件的工艺分析通过对气门摇臂轴支座零件图的重新绘制,知原图样的视图正确、完整,尺寸、公差以及技术要求齐全。
通过对零件图的详细审阅,该零件的基本工艺状况已经大致掌握。
主要工艺状况如下叙述:零件的材料为HT200,灰铸铁的生产工艺简单,铸造性能优良,但是塑性较差、脆性较高、不适合磨削,而11加工面主要集中在平面加工和孔的加工。
根据对零件图的分析,该零件需要加工的表面以及加工表面之间的位置耍求如下:1. ?22外圆的上端面以及与此孔相通的?11通孔,粗糙度均为12.5:2.36mm下端面,根据零件的总体加工特性,36mm为整个机械加工过程中主耍的基准面,粗糙度为6. 5,因此在制定加工方案的时候应当首先将此而加工出來;3. ?28外圆的前后端面,粗糙度为3.2:前后端面倒1?45?的角,粗糙度为12.5;以及?18的通孔, 在这里由F?18通孔所要求的精度较高,因此该孔的的加工是一个难点,其所要求的表面粗糙度为1. 6, II该孔的轴线与36mm 下端面的平行度为0. 05, 11该孔的轴线圆跳动公差为0. 1需要选择适当的加工方法来达到此孔加工的技术要求。
4. ?26的前后端面,粗糙度为12.5;前后端面倒1?45?的角,粗糙度为12.5:以及?16的通孔,?16的通孔同样也是本零件加工一个比较重耍的部分,观察零件图就可以知道,?16的孔要求的表面粗糙度和位置精度和?18的通孔一样都是比较高的,?16的通孔表面粗糙度为1. 6,孔的轴线与36mm的地面的平行度为0. 05:通过上面零件的分析可知,36mm下端面和?22上端面的表面粗糙度要求都不是很高,因此都不需要精加工來达到要求,而且这两个面也是整个加工工程中主要的定位基准而,因此可以粗加工或者半精加工出这两个面而达到精度耍求,再以此作为基准采用专用夹具来对其他表面进行加工,并11能够更好的保证其他表面的位置精度耍求。
包头职业技术学院机械制造技术课程设计说明书题目:设计“座”零件的机械加工工艺规程及相关工序的专用夹具班级学号________________学生________________指导老师____________________________年____________月____________日目录第一章零件的分析零件的形状第二章零件的工艺分析第三章毛坯设计3.1 毛坯的选择3.2 确定毛坯公差等级3.3 确定机械加工余量3.4 确定毛坯尺寸3.5 确定毛坯尺寸公差3.6 设计毛坯图第四章选择加工方法,拟定工艺路线4.1 基面的选择4.2 精基面的选择4.3 制定机械加工工艺路线第五章加工设备的选择5.1 选择机床,根据不同的工序选择机床5.2 选择刀具第六章切削用量的选择第七章夹具设计第八章设计心得体会参考文献序言机械加工工艺课程设计是机械类学生在学完了机械制造技术,进行了生产实习之后的一项重要的实践性教学环节。
本课程设计主要培养学生综合运用所学的知识来分析处理生产工艺问题的能力,使学生进一步巩固有关理论知识,掌握机械加工工艺规程设计的方法,提高独立工作的能力,为将来从事专业技术工作打好基础。
另外,这次课程设计也为以后的毕业设计进行了一次综合训练和准备。
通过本次课程设计,应使学生在下述各方面得到锻炼:(1)熟练的运用机械制造基础和其他有关先修课程中的基本理论,以及在生产实习中所学到的实践知识,正确的分析和解决某一个零件在加工中基准的选择、工艺路线的拟订以及工件的定位、夹紧,工艺尺寸确定等问题,从而保证零件制造的质量、生产率和经济性。
(2)通过夹具设计的训练,进一步提高结构设计(包括设计计算、工程制图等方面)的能力。
(3)能比较熟练的查阅和使用各种技术资料,如有关国家标准、手册、图册、规范等。
(4)在设计过程中培养学生严谨的工作作风和独立工作的能力。
第1章、零件的分析零件的形状零件的实际形状如上图所示,从零件图上看,该零件是典型的零件,结构比较简单。
机械制造工艺学课程设计说明书设计题目机座零件的工艺规程及铣有端面的夹具设计目录1 零件分析................................................................... 错误!未定义书签。
1.1 零件的作用.................................................... 错误!未定义书签。
1.2 零件的工艺分析............................................ 错误!未定义书签。
2 工艺规程设计 (2)2.1确定毛坯的制造形式 (2)2.2基面的选择传 (3)2.3制定工艺路线. (4)2.4 机械加工余量、工序尺寸及毛坯尺寸的确定 (4)3 夹具设计 (8)3.1问题的提出. (8)3.2夹具设计 (8)3.3切削力及紧力计算 (8)3.4定位误差分析 (9)3.5夹具设计及其操作简要说明 (9)参考文献 (10)序言机械制造业是制造具有一定形状位置和尺寸的零件和产品,并把它们装备成机械装备的行业。
机械制造业的产品既可以直接供人们使用,也可以为其它行业的生产提供装备,社会上有着各种各样的机械或机械制造业的产品。
我们的生活离不开制造业,因此制造业是国民经济发展的重要行业,是一个国家或地区发展的重要基础及有力支柱。
从某中意义上讲,机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。
底座的加工工艺规程及其铣右端面的夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等进行课程设计之后的下一个教学环节。
正确地解决一个零件在加工中的定位,夹紧以及工艺路线安排,工艺尺寸确定等问题,并设计出专用夹具,保证零件的加工质量。
本次设计也要培养自己的自学与创新能力。
因此本次设计综合性和实践性强、涉及知识面广。
所以在设计中既要注意基本概念、基本理论,又要注意生产实践的需要,只有将各种理论与生产实践相结合,才能很好的完成本次设计。
一、零件的分析二、工艺规程的设计机械加工余量、工序尺寸及毛坯尺寸的确定三、工装设计分析,提出设汁任务书五、主要参考文献(五) 各工序的定位夹紧方案及切削用量的选择 (六) 各工序的基本工时 (一)确定毛坯的制造形式 (二)基准的选择 (三)工艺路线的拟定及工艺方案的分析一、零件的分析(一)零件的作用上板是位于飞行器上方部分的一块平板,用于放置单片机等电路设备。
初始上板是只有连接螺纹孔M2H7,以连接下板和卡槽等零件。
(二)零件工艺分析该零件是板类零件,形状对称,加工面大,零件的主要技术要求分析如下:(参阅附图零件图)(1)该零件上共有20个螺纹孔,每一个螺纹孔的尺寸精度和位置精度都要求较高。
板面有平面度的要求,但是对粗糙度的要求并不是很咼。
(2)零件要求不能有砂眼、疏松、气孔等铸造缺陷,以保证零件的强度、硬度及刚度,零件要求在风力和重力的作用下保持完整无较大形变,不致于发生意外事故。
设计夹具时要注意该事项。
(3)该零件要求沿水平十字中心线四个方向对称,所以在尺寸精度和形位精度上有较高要求,并且对零件材料分布要求精度高以保证零件能平衡。
二、工艺规程的设计(-)确定毛坯的制造形式由于零件形状规则,并不复杂,所以采用真空灌注铸造。
这种碳纤维汽车零件制造工艺是通过真空负压将树脂吸入模具屮,浸泡碳纤维,这样可以精确控制制品的含胶量,改善产品的性能。
力学性能有保证。
工件的材料为混合树脂碳纤维T800,毛坯的尺寸精度要求为1T11 〜12 级。
(二)基准的选择根据零件的图纸及零件的使用情况分析,知M2H7螺纹孔应通过正确的定位才能保证,故对基准的选择应予以分析。
(1)粗基准的选择按照粗基准的选择原则,为了保证不加工表面和加工表面的位置的要求,应选择不加工表面为粗基准,(2)精基准的选择在M2H7螺纹孔加工以后,各工序则以该孔为定位基准,这样满足了基准重合的原则和互为基准的原则。
在加工板体的某些表面时』J 能会出现基准不重合,这时需要进行尺寸链的换算。
序言 (2)一、零件的工艺分析及生产类型的确定 (2)1.零件的作用 (2)2.零件的工艺分析 (3)3.零件的生产类型 (4)二、选择毛坯,确定毛坯尺寸,设计毛坯图 (4)1.选择毛坯 (4)2.确定机械加工余量、毛坯尺寸和公差 (4)3.确定铸件机械加工余量及铸件毛坯尺寸 (5)4.设计毛坯图 (6)三、加工方法的选择及工艺路线的制定 (6)1.定位基准的选择 (6)2.零件表面加工方法的选择 (7)3.制定工艺路线 (7)四、工序设计 (8)1.选择加工设备与工艺装备 (8)(一)选择机床 (8)(二)选择夹具 (9)(三)选择刀具 (9)(四)选择量具 (9)2.确定工序尺寸 (10)(一)确定圆柱面的工序尺寸 (10)(二)确定轴向工序尺寸 (11)五、切削用量及基本时间的确定 (12)1.工序Ⅰ切削用量及基本时间的确定 (12)2.工序Ⅱ的的切削用量及基本时间的确定 (15)3. 工序Ⅲ的的切削用量及基本时间的确定 (16)4.工序Ⅳ切削用量及基本时间的确定 (17)5.工序Ⅴ切削用量及基本时间的确定 (18)6.工序Ⅵ切削用量及基本时间的确定 (20)7.工序Ⅶ切削用量及基本时间的确定 (20)六、工艺过程卡和工序卡 (21)序言机械制造工程原理课程设计是在我们系统的学习了机械制造工程原理和大部分专业课基础上,结合生产实际进行的又一个重要的学习内容。
这次课程设计是我们综合运用机械制造工程原理的基本理论,结合生产实习中学习到的实用知识,独立的分析和设计零件机械加工工艺问题,设计专用机床夹具这一典型的工艺装备,提高了结构设计能力,为今后的毕业设计及未来所从事的工作打下良好的基础。
就我自己而言我想通过本次的课程设计能使我的专业知识有进一步的提升,通过本次设计:1、通过课程设计,使我加深对所学理论的理解。
2、培养从事实际工作的方法和步骤(如优选设计方案、分析和讨论、过程计算以及结果书写、编写设计说明书等)。
序言 (1)零件的分析 (2)(一)零件的作用 (2)(二)零件的工艺分析 (2)工艺规程设计 (3)(一)确定毛坯的制造形式 (3)(二)基面的选择 (3)(三)制定工艺路线 (4)1.工艺路线方案一 (4)2.工艺路线方案二 (5)3. 工艺方案的比较与分析 (6)(四)机械加工余量、工序尺寸及毛皮尺寸的确定 (7)(五)确定切屑用量及基本工时 (8)参考文献 (33)序言机械制造工艺课程设计是在我们基本完成了全部基础课、技术基础课、大部分专业课以及参加了生产实习之后进行的。
这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。
通过本次课程设计,应该得到下述各方面的锻炼:1 能熟练运用机械制造工艺设计中的基本理论以及在生产实习中学到的实践知识,正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题,保证零件的加工质量。
2 提高结构设计的能力。
通过设计夹具的训练,应当获得根据被加工零件的加工要求,设计出高效、省力、经济合理而且能保证加工质量的夹具的能力。
3 加强使用软件及图表资料。
掌握与本设计有关的各种资料的名称、出处、能够做到熟练运用。
就我个人而言,通过这次设计,基本上掌握了零件机械加工工艺规程的设计,机床专用夹具等工艺装备的设计等。
并学会了使用和查阅各种设计资料、手册、和国家标准等。
最重要的是综合运用所学理论知识,解决现代实际工艺设计问题,巩固和加深了所学到的东西。
并在设计过程中,学到了很多课堂上没有学到的东西。
能够顺利的完成这次课程设计,首先得助于王大承教授和其他老师的悉心指导,还有就是我们小组成员间合理的分工和小组成员们的努力。
在设计过程中,由于对零件加工所用到的设备的基本性能和加工范围缺乏全面的了解,缺乏实际的生产经验,导致在设计中碰到了许多的问题。
但在我们小组成员的共同努力下,我们通过请教老师和咨询同学,翻阅资料、查工具书,解决设计过程中的一个又一个的问题。
蚌埠学院机械制造技术课程设计说明书姓名:学号:系别:电子与车辆工程系专业:2013级材料成型及控制工程指导老师:陈兴强目录1序言 (2)2零件的工艺分析及生产类型的确定 (3)3选择毛坯确定毛坯尺寸设计毛坯图 (5)4选择加工方法,制定工艺路线 (6)5工序设计 (11)6确定切削用量及基本时间 (13)7设计心得体会 (22)8参考文献 (23)序言课程设计作为学生专业课程学习的重要组成部分,是对课程理论学习的综合运用,通过课程设计可以使学生系统的将所学的专业知识进行回顾和总结,并在此基础上针对设计题目进行具体分析和应用。
达到理论学习与教学实践相结合,更好的保证学生的学习效果。
这次设计使学生进一步学习并巩固机械制造技术基础中的基本理论,并结合生产实习中学到的实践知识,独立地分析和解决了零件机械制造工艺问题,设计了机床专用夹具这一典型的工艺装备,提高了结构设计能力,为今后的毕业设计及未来从事的工作打下了良好的基础,是大学生在校学习期间不可或缺的一次实践。
零件的工艺分析及生产类型的确定1. 零件的结构特点及作用轴类零件是机器中经常遇到的典型零件之一。
它在机械中主要用于支承齿轮、带轮、凸轮以及连杆等传动件,以传递扭矩。
按结构形式不同,轴可以分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等。
它主要用来支承传动零部件,传递扭矩和承受载荷。
轴类零件是旋转体零件,其长度大于直径,一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。
轴的长径比小于5的称为短轴,大于20的称为细长轴,大多数轴介于两者之间。
设计说明书图示传动轴零件属于阶梯轴类零件,由圆柱面、轴肩、砂轮越程槽和键槽等组成。
轴肩一般用来确定安装在轴上零件的轴向位置,各环槽的作用是使零件装配时有一个正确的位置,并使加工中磨削外圆或车螺纹时退刀方便;键槽用于安装键,以传递转矩。
2.零件的工艺分析传动轴毛坯材料为45。
该材料属于优质碳素钢,经热处理(淬火加高温回火)后具有良好的综合力学性能,即具有较高的的强度和较高的塑性、韧性,一般用来制作机床主轴,机床齿轮和其他受力不大的轴类零件。
主要技术要求如下:根据工作性能与条件,该传动轴图样规定了主要轴颈、轴头、外圆、键槽以及轴肩有较高的尺寸、位置精度和较小的表面粗糙度值,并有热处理要求。
这些技术要求必须在加工中给予保证。
因此,该传动轴的关键工序是轴头、轴颈、键槽、外圆及轴肩的加工。
3.零件的生产类型零件的生产类型是指企业(或车间、工段、班组、工作地等)生产专业化程度的分类,它对工艺规程的制订具有决定性的影响。
生产类型一般可分为大量生产、成批生产和单件生产三种类型,不同的生产类型有着完全不同的工艺特征。
零件的生产类型是按零件的年生产纲领和产品特征来确定的。
依设计题目知:Qn=50000件/年,结合生产实际,备品率a%和废品率b%分别取3%和0.5%,代入下列公式:N=Qn(1+a%)(1+b%)式中N—零件的生产纲领(件/年)Q—产品的年产量(台,辆/年);n—每台(辆)产品中该零件的数量(件/台,辆);a%备品率,一般取2%~4%;b%废品率,一般取0.3%~0.7%。
计算得: N=Qn(1+a%)(1+b%)=50000x(1+3%)(1+0.5%)/年=51758件/年传动轴的重量估计值为1.23kg,[45钢,密度7.85kg/m3,长146mm,最大直径:37mm, M=(π/4)×0.037 2 ×146×7.85≈1.23kg 查表1-3(《机械制造技术基础课程设计指导教程》书,)该传动轴属于轻型机械类零件,根据生产纲领(51758件/年)及零件类型(轻型零件),由附表2可查出,传动轴的生产类型为大量生产。
4.工艺特征(1)毛坯采用金属模机器造型、模锻等,毛坯精度高,加工余量小。
(2)加工设备采用高效专用机床、组合机床、可换主轴箱机床、可重组机床,采用流水线或自动线进行生产。
(3)工艺装备采用高效专用夹具、量具或自动检测装置,高效复合刀具。
(4)工艺文件需编制加工工艺过程卡片,工序卡片,检验卡片。
(5)在调整好的机床上加工,调整工技术水平要求高,操作工人技术水平要求不高。
选择毛坯确定毛坯尺寸,设计毛坯图1. 选择毛坯45钢是轴类零件的常用材料,它价格便宜经过调质(或正火)后,可得到较好的切削性能,而且能获得较高的强度和韧性等综合机械性能,调质处理后表面硬度可达210~269HBS。
轴类毛坯,常用圆棒料和锻件,根据生产规模的不同,毛坯的锻造方式有自由锻和模锻两种。
毛坯经过加热锻造后,可使金属内部纤维组织沿表面均匀分布,获得较高的抗拉、抗弯及抗扭强度;锻造后的毛坯,能改善金属的内部组织,提高其抗拉、抗弯等机械性能。
同时,因锻件的形状和尺寸与零件相近,可以节约材料,减少切削加工的劳动量,降低生产成本。
在选择锻件的制造方法时,并非是制造精度越高就越好,需要综合考虑机械加工成本和毛坯制造成本,以达到零件制造总成本最低的目的。
当大量生产时、毛坯精度要求较高时,锻件一般采用模锻生产。
根据传动轴的制造材料(45钢),查附表可确定,毛坯类型可采用型材或锻件,现选用锻件;毛坯采用模型锻造法。
2. 确定机械加工余量、毛坯尺寸和公差(1)、公差等级由参考文献查得该锻件的尺寸公差等级IT为13—15级,加工余量等级为普通级。
故IT为15级,MA为普通级。
(2)、锻件质量根据计算可得机械加工后零件的质量为传动轴的重量估计值为1.23kg。
由此可初步估计机械加工前锻件毛坯的重量为1.5kg。
(3)、锻件的形状复杂系数通过上面的计算已知毛坯和零件的质量,锻件的形状复杂系数s=m t/m n介于0.63和1之间,故该锻件的形状复杂系数为s1级。
(4)、锻件的材质系数M由于该传动轴零件材料是45钢,是碳的质量分数小于0.65%的碳素钢,故该锻件的材质系数属M1。
(5)、零件表面的粗糙度由零件图可知,该轴除重要配合表面的粗糙度为1.6µm外,键槽的表面粗糙度为3.2µm,其它各加工表面的粗糙度均小于等于6.3µm。
3. 确定机械加工余量根据锻件质量,零件表面粗糙度,形状复杂系数查表,由此查得各尺寸的加工余量和极限偏差。
4. 确定毛坯尺寸(见表)5. 确定毛坯尺寸公差(见表)6. 设计毛坯图零件毛坯图如图纸所示。
选择加工方法,制定工艺路线1. 定位基准的选择合理地选择定位基准,对于保证零件的尺寸和位置精度有着决定性的作用。
由于该传动轴的几个主要外圆表面间的同轴度要求,轴向圆跳动、径向圆跳动要求及轴肩面对基准轴线A-B的垂直度要求,且它又是实心轴,所以应选择两端中心孔为基准,采用一夹一顶的装夹方法,以保证零件的技术要求。
(1)传动轴零件的精基准(2)传动轴类零件的加工,以轴两端的中心孔作为定位精基准。
因为轴的设计基准是中心线,这样既符合基准重合原则,又符合基准统一原则,还能在一次装夹中最大限度地完成多个外圆及端面的加工,易于保证各轴颈间的同轴度以及端面的垂直度。
(2)传动轴零件的粗基准轴类零件的粗加工,可选择外圆表面作为定位粗基准,以此定位加工两端面和中心孔,为后续工序准备精基准。
中心孔加工采用三爪自定心卡盘装夹热轧圆钢的毛坯外圆,车端面、钻中心孔。
但必须注意,在同一尺寸方向上粗基准一般不得重复使用,所以一般不能用毛坯外圆装夹两次钻两端中心孔,而应该以毛坯外圆作粗基准,先加工一个端面,钻中心孔,车出一端外圆;然后以已车过的外圆作基准,用三爪自定心卡盘装夹(有时在上工步已车外圆处搭中心架),车另一端面,钻中心孔。
如此加工中心孔,才能保证两中心孔同轴。
2. 零件表面加工方法的选择本零件的加工面有外圆、端面、轴肩面、槽等,材料为45钢。
根据传动轴零件图上各加工表面的尺寸精度和表面的粗糙度确定各加工方法,其加工方法选择如下:(1)轴类零件外圆加工方法对于中小型铸铁和锻件,可直接进行粗车,经过粗车后工件的精度可达到IT10~IT13,表面粗糙度Ra值可达到10μm~80μm,粗车可切除毛坯的大部分余量。
对经过粗车的工件,采用半精车可达到IT8~IT11级精度,表面粗糙度Ra值可达到2.5μm~12.5μm。
对于中等精度的工件表面,半精车可作为终加工工序,也可作为磨削或精加工的预加工工序。
对于较高精度的工件表面,可进行精车或磨削,可达到IT6~IT9级精度,表面粗糙度Ra值可达到0.16μm~10μm。
(2)键槽加工方法键槽是轴类零件上常见的结构,其中以普通平键应用最广泛,通常在普通立式铣床上用键槽铣刀加工。
(3)重要表面的加工方法传动轴大都是回转表面,主要采用车削与外圆磨削成形。
由于该传动轴的主要表面的公差等级(IT6)较高,表面粗糙度Ra值(Ra=1.6 um)较小,故车削后还需磨削。
故主要外圆表面的加工方案可为:粗车→半精车→磨削。
3. 制定工艺路线(1)划分加工阶段传动轴主要表面的加工可划分为粗加工、半精加工、精加工三个阶段。
该传动轴加工划分为三个阶段:粗车(粗车外圆、钻中心孔等),半精车(半精车各处外圆、台阶和次要表面等),粗、精磨(粗、精磨各处外圆),各阶段划分大致以热处理为界。
(2)安排加工顺序①遵循“先基准后其他”原则,首先加工精基准——钻中心孔及车表面的外圆。
②遵循“先粗后精”原则,先安排粗加工工序,后安排精加工工序。
③遵循“先主后次”先加工主要表面——车外圆各个表面,后加工次要表面——铣键槽和加工各个小槽。
④遵循“先面后孔”原则,先加工左右端面,再加工各个台阶面。
(3)初步拟定工艺路线定位精基准面中心孔应在粗加工之前加工,在调质之后和磨削之前各需安排一次修研中心孔的工序。
调质之后修研中心孔为消除中心孔的热处理变形和氧化皮,磨削之前修研中心孔是为提高定位精基准面的精度和减小圆柱面的表面粗糙度值。
拟定传动轴的工艺过程时,在考虑主要表面加工的同时,还要考虑次要表面的加工。
在半精加工Ф37mm、Ф27mm外圆时,应车到图样规定的尺寸,同时加工出各砂轮越程槽、倒角;二个键槽应在半精车后以及磨削之前铣削加工出来,这样可保证铣键槽时有较精确的定位基准,又可避免在精磨后铣键槽时破坏已精加工的外圆表面。
工序Ⅰ:以锻件Ф32处外圆面以及左端面定位,粗车右端面,粗车Ф37轴段外圆,钻中心孔。
以右端面和粗车之后的Ф37外圆定位,粗车左端面,并以左端面为基准,加工Ф37外圆以左的各个台阶面,钻中心孔。
以Ф37处外圆以及左端面定位,以左端面为基准,粗车Ф37外圆以右的各个台阶面。
工序Ⅱ:进行调质热处理,硬度达到220~250HBS。
工序Ⅲ:修研中心孔。
工序Ⅳ:以Ф30处外圆以及左端面定位,半精车Ф37、Ф30、Φ27、Φ24轴段的的外圆,半精车Φ24,Φ30轴段处的砂轮越程槽,半精车Ф30轴段处右肩面并倒角,半精车右端面。
