地形图分幅编号

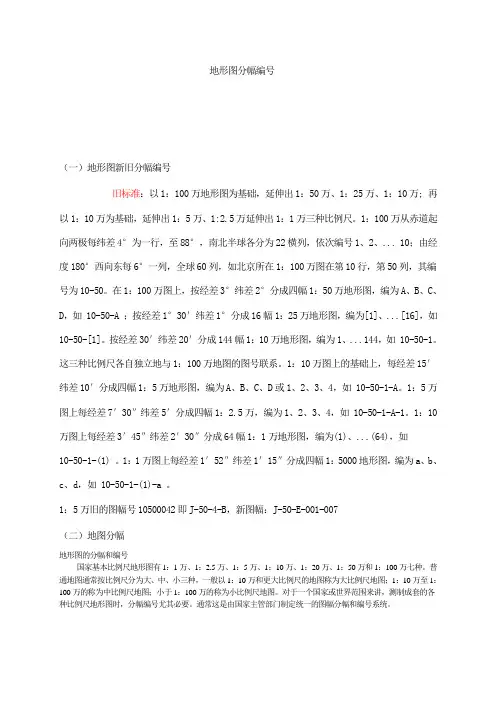

地形图分幅编号（一）地形图新旧分幅编号旧标准：以1：100万地形图为基础，延伸出1：50万、1：25万、1：10万; 再以1：10万为基础，延伸出1：5万、1:2.5万延伸出1：1万三种比例尺。

1：100万从赤道起向两极每纬差4°为一行，至88°，南北半球各分为22横列，依次编号1、2、... 10；由经度180°西向东每6°一列，全球60列，如北京所在1：100万图在第10行，第50列，其编号为10-50。

在1：100万图上，按经差3°纬差2°分成四幅1：50万地形图，编为A、B、C、D，如 10-50-A ；按经差1°30′纬差1°分成16幅1：25万地形图，编为[1]、...[16]，如 10-50-[1]。

按经差30′纬差20′分成144幅1：10万地形图，编为1、...144，如 10-50-1。

这三种比例尺各自独立地与1：100万地图的图号联系。

1：10万图上的基础上，每经差15′纬差10′分成四幅1：5万地形图，编为A、B、C、D或1、2、3、4，如 10-50-1-A。

1：5万图上每经差7′30″纬差5′分成四幅1：2.5万，编为1、2、3、4，如 10-50-1-A-1。

1：10万图上每经差3′45″纬差2′30″分成64幅1：1万地形图，编为(1)、...(64)，如 10-50-1-(1) 。

1：1万图上每经差1′52″纬差1′15″分成四幅1：5000地形图，编为a、b、c、d，如 10-50-1-(1)-a 。

1：5万旧的图幅号10500042即J-50-4-B，新图幅：J-50-E-001-007（二）地图分幅地形图的分幅和编号国家基本比例尺地形图有1：1万、1：2.5万、1：5万、1：10万、1：20万、1：50万和1：100万七种。

普通地图通常按比例尺分为大、中、小三种，一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图；小于1：100万的称为小比例尺地图。

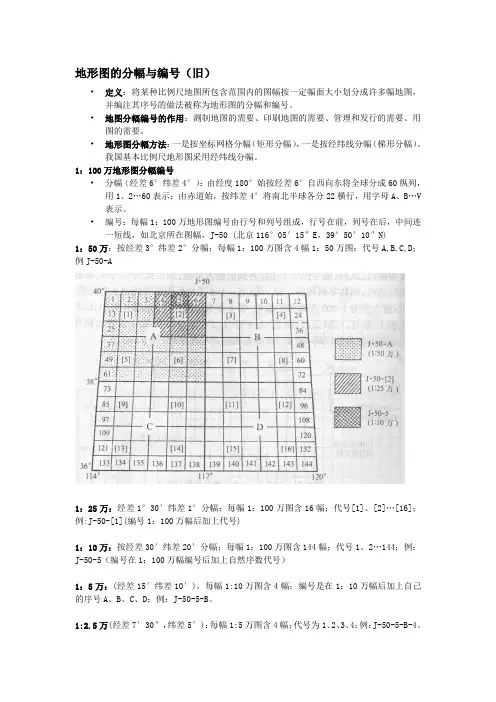

地形图的分幅与编号（旧）•定义：将某种比例尺地图所包含范围内的图幅按一定幅面大小划分成许多幅地图，并编注其序号的做法被称为地形图的分幅和编号。

•地图分幅编号的作用：测制地图的需要、印刷地图的需要、管理和发行的需要、用图的需要。

•地形图分幅方法：一是按坐标网格分幅（矩形分幅），一是按经纬线分幅（梯形分幅）。

我国基本比例尺地形图采用经纬线分幅。

1：100万地形图分幅编号•分幅（经差6°纬差4°）：由经度180°始按经差6°自西向东将全球分成60纵列，用1、2...60表示；由赤道始，按纬差4°将南北半球各分22横行，用字母A、B (V)表示。

•编号：每幅1：100万地形图编号由行号和列号组成，行号在前，列号在后，中间连一短线，如北京所在图幅，J-50 (北京116°05′15″E，39°50′10″N)1：50万：按经差3°纬差2°分幅；每幅1：100万图含4幅1：50万图；代号A,B,C,D；例J-50-A1：25万：经差1°30′纬差1°分幅；每幅1：100万图含16幅；代号[1]、[2]…[16]；例:J-50-[1](编号1：100万幅后加上代号)1：10万：按经差30′纬差20′分幅；每幅1：100万图含144幅；代号1、2…144；例：J-50-5（编号在1：100万幅编号后加上自然序数代号）1：5万：(经差15′纬差10′)，每幅1:10万图含4幅；编号是在1：10万幅后加上自己的序号A、B、C、D；例：J-50-5-B。

1:2.5万(经差7′30″，纬差5′)：每幅1:5万图含4幅；代号为1、2、3、4；例：J-50-5-B-4。

1:1万：(经差3′45″，纬差2′30″），每幅1:10万图含64幅；代号为（1）、（2）、（3）…（64）；编号：1:10万图号后，分别加上各自的代号，例：J-50-5-(24)。

第一节地形图的分幅与编号为了便于测绘、查询、使用和保管地形图，不可能将广大区域缩绘在一张图纸上，而要分块测量，拼连使用，做到有分有合，这样就必须要按统一的规则对地形图进行分幅和编号。

地形图的分幅，即将一个测区按规定的图幅大小，按一定规则进行单位划分，每一个单位为一个图幅。

为了区分不同的图幅，按从左到右、从上到下的规则给每幅图一个编号，称为地形图的图幅编号。

地形图的分幅方法有两种：梯形分幅法和矩形分幅法。

前者用于国家基本比例尺地形图的分幅，后者则用于工程上常用的大比例尺地形图的分幅。

一、梯形分幅法梯形分幅法，是以具有一定经纬差的梯形划分图幅，由经纬线构成每幅地形图图廓的分幅方法，故此法也可称为经纬线分幅或国际分幅法。

这是目前世界上许多国家地形图和大区域小比例尺分幅地图所采用的主要分幅形式。

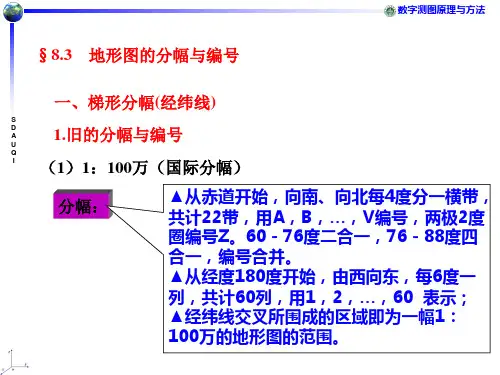

1国际梯形分幅法按国际上规定，全球1:100万地形图的世界地界实行统一的分幅与编号。

1:100万的地形图是以经差6°、纬差4°分幅。

自赤道起，向南、北两极每隔纬度4°为一横列，到南北纬88°止，将南北半球各分为22个横列，依次以拉丁字母A、B、C、……、V表示，以极点为圆心，纬度88°的圆用Z表示，88°以上单独为一幅；由经度180°起算，自西向东，将整个地球表面用子午线分成60纵行，每一纵行经差为6°，依次以阿拉伯数字1、2、3、……、60表示（北半球在英文字母前加N，南半球加S。

我国国土在北半球，故省去字母“N”）。

如图7－1所示其每一梯形小格为一幅1:100万地形图，每1:100万图幅的编号是该图所在的横行字母和纵行阿拉伯数字组成。

若已知某地的经纬度，可以从图8－1中直接查取其所在1:100万地形图图幅编号，也可以通过下式计算得出：( 7-1 )式中：—某地经度；1:100万以下图幅是在1:100万图幅的基础上划分的，具体情况如图7－2所示。

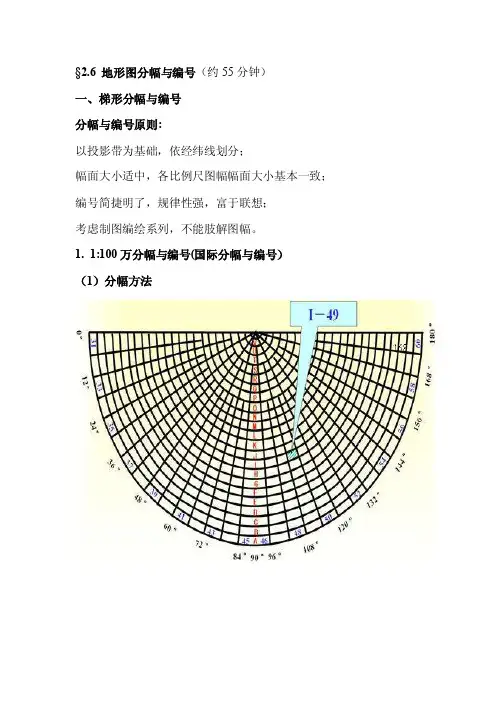

§2.6 地形图分幅与编号（约55分钟）一、梯形分幅与编号分幅与编号原则:以投影带为基础，依经纬线划分；幅面大小适中，各比例尺图幅幅面大小基本一致；编号简捷明了，规律性强，富于联想；考虑制图编绘系列，不能肢解图幅。

1. 1:100万分幅与编号(国际分幅与编号）（1）分幅方法（2）编号方法纵列号＝带号±30“横行－纵列”，万1001如：J －50 万5.21万51编号+序号：1-4J －50－143－B －2 万11万101编号+序号:(1)-(64) J －50－133－(7)千51万11编号+序号：a-dJ －50－133－(7)－b 万101万1001编号+序号：1-144J －50－12 万51万101编号+序号：A-DJ －50－143－B 作业已知某点地理坐标为31°31′31″N ，131°31′31″E 求1. 该点所处万251地形图编号 H-52-[8]/H52C0020042. 与该图相邻的同级地图编号右H-52-[7] 右上H-52-[3] 上H-52-[4] 左上 H-53-[1] 左 H-53-[5] 左下 H-53-[9]下 H-52-[12] 右下 H-52-[11]H52C002003 H52C001003 H52C001004 H53C001001H53C002001 H52C003001 H52C003004 H52C0030033. 能够完整拼接成该范围的万101地图编号 该点在万101该图的编号是H-52-46，拼接的范围是H-52-33H-52-34H-52-35H-52-45H-52-46H-52-47H-52-57H-52-58H-52-59H52D003009 H52D003010 H52D003011 H52D004009H52D004010 H52D004011 H52D005009 H52D005010H52D0050114. 原新两种编号方法都做。

关于地形图的分幅及编号四川省煤田地质局—杨长银一、旧的分幅及编号(一)、国际统一分幅及编号1、1:100万地形图的分幅及编号1:100万地形图的分幅是从地球赤道起,向两极每隔纬差4º为一行,依次以拉丁字母A、B、C、D……V表示;由经度180º起从西向东每隔经差6º为一列,依次以数字1、2、3……60表示。

每幅1:100万地形图的编号以它的“横行号—纵列号”表示。

如北京市所在1:100万地形图的编号为J—50。

2、1:10万地形图的分幅及编号1:10万地形图的分幅是以纬差20′,经差30′为一幅。

一幅1:100万地形图划分为144幅1:10万的地形图,即12列12行,分别以数字1、2、3、4、……143、144表示。

如成都市所在1:10万地形图的编号为H—48—77。

3、1:5万地形图的分幅及编号1:5万地形图的分幅是以纬差10′,经差15′为一幅。

一幅1:10万地形图划分为4幅1:5万的地形图, 即2列2行,分别以俄文А、Б、В、Г(现在用A、B、C、D)表示。

如成都市所在1:5万地形图的编号为H—48—77—А。

4、1:1万地形图的分幅及编号1:1万地形图的分幅是以纬差2′30″,经差3′45″为一幅。

一幅1:10万地形图划分为64幅1:1万的地形图,即8列8行,分别以带括号的数字⑴、⑵、⑶、……(64)表示。

如成都市所在1:1万地形图的编号为H—48—77—(9)。

5、1:5000地形图的分幅及编号1:5000地形图的分幅是以纬差1′15″,经差1′52.5″为一幅。

一幅1:10万地形图划分为256幅1:5000的地形图,即16列16行,分别以带括号的数字⑴、⑵、⑶、……(256)表示。

如成都市所在1:5000地形图的编号为H—48—77—(17)。

(二)、正方形分幅及编号1、1:5000地形图的分幅及编号1:5000地形图的分幅是以X坐标每差2km,Y坐标每差2km为一幅。

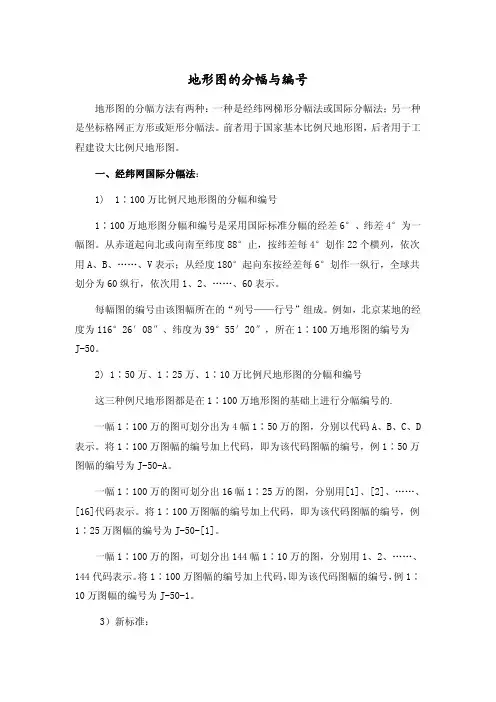

地形图的分幅与编号地形图的分幅方法有两种：一种是经纬网梯形分幅法或国际分幅法；另一种是坐标格网正方形或矩形分幅法。

前者用于国家基本比例尺地形图，后者用于工程建设大比例尺地形图。

一、经纬网国际分幅法：1) 1∶100万比例尺地形图的分幅和编号1∶100万地形图分幅和编号是采用国际标准分幅的经差6°、纬差4°为一幅图。

从赤道起向北或向南至纬度88°止，按纬差每4°划作22个横列，依次用A、B、……、V表示；从经度180°起向东按经差每6°划作一纵行，全球共划分为60纵行，依次用1、2、……、60表示。

每幅图的编号由该图幅所在的“列号——行号”组成。

例如，北京某地的经度为116°26′08″、纬度为39°55′20″，所在1∶100万地形图的编号为J-50。

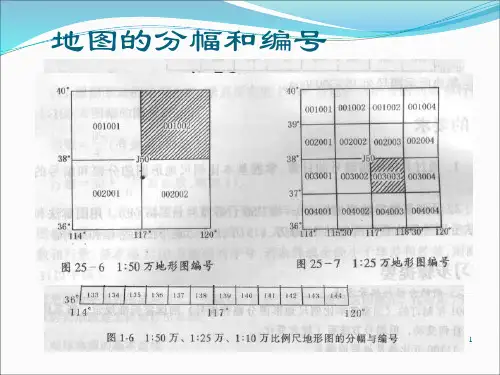

2) 1∶50万、1∶25万、1∶10万比例尺地形图的分幅和编号这三种例尺地形图都是在1∶100万地形图的基础上进行分幅编号的.一幅1∶100万的图可划分出为4幅1∶50万的图，分别以代码A、B、C、D 表示。

将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶50万图幅的编号为J-50-A。

一幅1∶100万的图可划分出16幅1∶25万的图，分别用[1]、[2]、……、[16]代码表示。

将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶25万图幅的编号为J-50-[1]。

一幅1∶100万的图，可划分出144幅1∶10万的图，分别用1、2、……、144代码表示。

将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶10万图幅的编号为J-50-1。

3）新标准：92年12月，我国颁布了《国家基本比例尺地形图分幅和编号GB/T139 89—92》新标准，1993年3月开始实施。

新的分幅与编号方法如下。

A．分幅1∶100万地形图的分幅标准仍按国际分幅法进行。

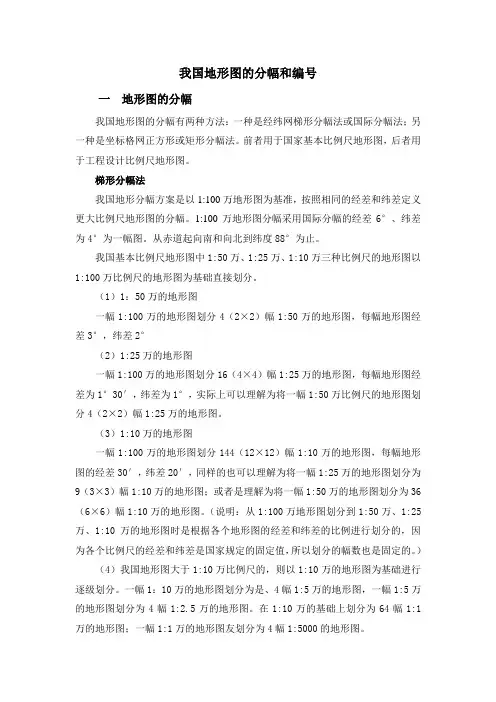

我国地形图的分幅和编号一地形图的分幅我国地形图的分幅有两种方法：一种是经纬网梯形分幅法或国际分幅法；另一种是坐标格网正方形或矩形分幅法。

前者用于国家基本比例尺地形图，后者用于工程设计比例尺地形图。

梯形分幅法我国地形分幅方案是以1:100万地形图为基准，按照相同的经差和纬差定义更大比例尺地形图的分幅。

1:100万地形图分幅采用国际分幅的经差6°、纬差为4°为一幅图。

从赤道起向南和向北到纬度88°为止。

我国基本比例尺地形图中1:50万、1:25万、1:10万三种比例尺的地形图以1:100万比例尺的地形图为基础直接划分。

（1）1：50万的地形图一幅1:100万的地形图划分4（2×2）幅1:50万的地形图，每幅地形图经差3°，纬差2°（2）1:25万的地形图一幅1:100万的地形图划分16（4×4）幅1:25万的地形图，每幅地形图经差为1°30′，纬差为1°，实际上可以理解为将一幅1:50万比例尺的地形图划分4（2×2）幅1:25万的地形图。

（3）1:10万的地形图一幅1:100万的地形图划分144（12×12）幅1:10万的地形图，每幅地形图的经差30′，纬差20′，同样的也可以理解为将一幅1:25万的地形图划分为9（3×3）幅1:10万的地形图；或者是理解为将一幅1:50万的地形图划分为36（6×6）幅1:10万的地形图。

（说明：从1:100万地形图划分到1:50万、1:25万、1:10万的地形图时是根据各个地形图的经差和纬差的比例进行划分的，因为各个比例尺的经差和纬差是国家规定的固定值，所以划分的幅数也是固定的。

）（4）我国地形图大于1:10万比例尺的，则以1:10万的地形图为基础进行逐级划分。

一幅1：10万的地形图划分为是、4幅1:5万的地形图，一幅1:5万的地形图划分为4幅1:2.5万的地形图。

地图分幅编号为了便于地形图的测绘、使用和保管，需要将大范围内的地形图进行分幅，并将分幅的地形图进行系统的编号。

地形图的分幅方法有两大类：一是按经纬线分幅的梯形分幅法，另一种是按坐标格网划分的矩形分幅法。

常见的地图编号方法有自然系数编号法、行列式编号法、行列-自然系数编号法。

一、梯形分幅与编号方法地图的图廓由经纬格网线构成。

我国的基本比例尺地形图是以经纬线分幅制作的，它们都是以1：100万比例尺地形图为基础，按规定的经差和纬差划分图幅，行列数和图幅数成简单的倍数关系，如图6-1所示。

图中虚线表示现已不用。

1：100万比例尺地形图的分幅编号是由国际统一规定的，作法是将整个地球表面用子午线分成60个6︒纵列，由经度180︒起，自西向东用阿拉伯数字1~60编列号数。

同时，由赤道起分别向南向北直至纬度88︒止，每隔4︒的纬圈分成许多横行，这些横行用大写的拉丁字母A、B、C、……V标明，以两极为中心，以纬度88︒为界的圈，则用Z标明。

也就是说，一张1：100万比例尺地形图是有为差4︒的纬圈和经差6︒的子午圈所形成的梯形。

其编号采用行列式编号法，由“横行-纵列”格式组成，图6-2为我国领域的1：100万比例尺地形图图幅编号。

例如甲地位于北纬39︒54'30"，东经122︒28'25"，则该地所在1：100万图幅编号为J-51。

图6-1 我国基本比例尺地形图的分幅编号系统图图6-2 我国领域的1：100万比例尺地形图图幅编号图基本比例尺地形图之间的划分存在层次关系。

例如1：10万比例尺地形图是将1：100万地形图划分成12行12列，共144幅，代号分别用1，2，3，，144表示。

以上梯形分幅与编号的方法是我国70~80年代的分幅与编号系统。

为便于图幅编号的计算机处理，1991年我国制定订了《国家基本比例尺地形图分幅与编号方法》的国家标准。

其主要特点是：分幅仍然以1：100万地图为基础，经纬差不变，但划分全部由1：100万地形图逐次加密划分而成；编号仍然以1：100万地图编号为基础，由下接相应比例尺的行、列代码所组成，并增加了比例尺代码（表6.2），所有地形图的图号均由五个元素10位编码组成，如图6-3所示。
