±12V→±5V转换电路图--348个实用电路图大全系列

12v转5v 7805电路图

12v转5v 7805电路图

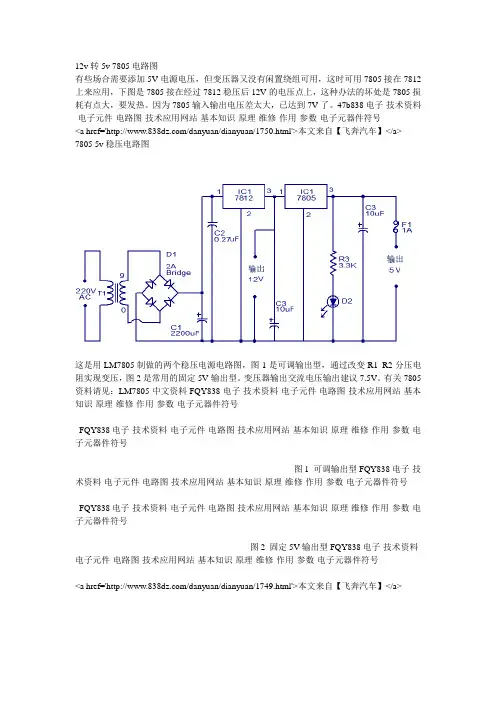

有些场合需要添加5V电源电压，但变压器又没有闲置绕组可用，这时可用7805接在7812上来应用，下图是7805接在经过7812稳压后12V的电压点上，这种办法的坏处是7805损耗有点大，要发热。

因为7805输入输出电压差太大，已达到7V了。

47b838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
<a href='/danyuan/dianyuan/1750.html'>本文来自【飞奔汽车】</a> 7805 5v稳压电路图
这是用LM7805制做的两个稳压电源电路图，图1是可调输出型，通过改变R1 R2分压电阻实现变压，图2是常用的固定5V输出型。

变压器输出交流电压输出建议7.5V。

有关7805资料请见：LM7805中文资料FQY838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
FQY838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
图1 可调输出型FQY838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
FQY838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
图2 固定5V输出型FQY838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
<a href='/danyuan/dianyuan/1749.html'>本文来自【飞奔汽车】</a>。

12v转5v电路7805反向并联联二极管

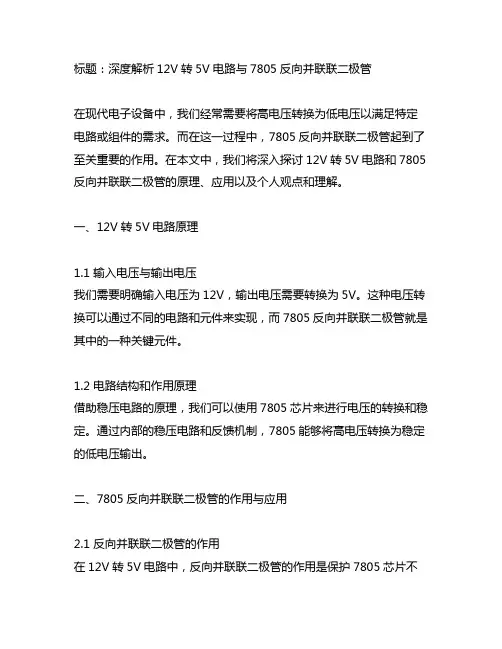

标题：深度解析12V转5V电路与7805反向并联联二极管在现代电子设备中，我们经常需要将高电压转换为低电压以满足特定电路或组件的需求。

而在这一过程中，7805反向并联联二极管起到了至关重要的作用。

在本文中，我们将深入探讨12V转5V电路和7805反向并联联二极管的原理、应用以及个人观点和理解。

一、12V转5V电路原理1.1 输入电压与输出电压我们需要明确输入电压为12V，输出电压需要转换为5V。

这种电压转换可以通过不同的电路和元件来实现，而7805反向并联联二极管就是其中的一种关键元件。

1.2 电路结构和作用原理借助稳压电路的原理，我们可以使用7805芯片来进行电压的转换和稳定。

通过内部的稳压电路和反馈机制，7805能够将高电压转换为稳定的低电压输出。

二、7805反向并联联二极管的作用与应用2.1 反向并联联二极管的作用在12V转5V电路中，反向并联联二极管的作用是保护7805芯片不受高电压的影响。

当输入电压中存在高压的脉冲或反向电压时，反向并联联二极管会将这部分电压短路至地，从而保护7805芯片。

2.2 应用场景除了在12V转5V电路中的常见应用外，7805反向并联联二极管还广泛应用于各种需要稳压和保护的电路中，如电源模块、电源适配器等。

三、个人观点和理解在我的个人理解中，12V转5V电路和7805反向并联联二极管的设计与应用需要充分考虑电路的稳定性和安全性。

对于电子工程师来说，在实际设计和应用过程中，需要深入了解电路的原理和每个元件的作用，以确保电路的稳定运行和安全性。

总结与回顾通过本文对12V转5V电路和7805反向并联联二极管的深入探讨，我们可以更全面地了解这一电路的原理和应用。

在未来的电子设计和应用中，我们需要继续加强对电路知识的学习，并不断提升自己的设计能力和实践经验。

在实际撰写过程中，遵循我提供的指定主题和内容要求，我着重从简单的电路原理开始，逐步深入探讨了12V转5V电路和7805反向并联联二极管的作用与应用。

正负5v电源设计电路图+原理

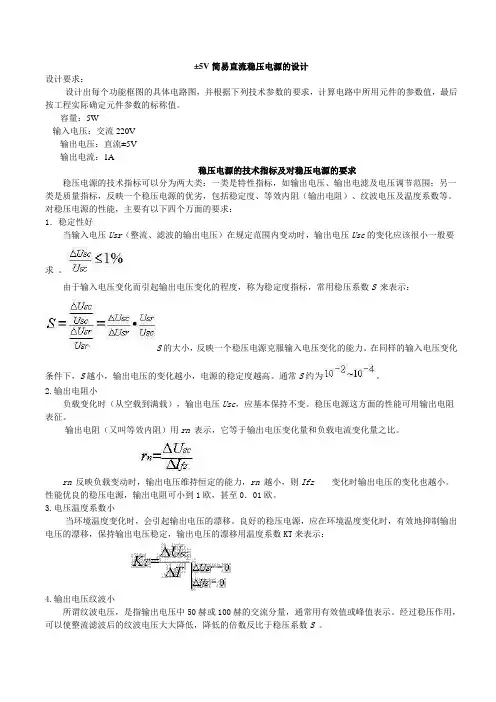

±5V简易直流稳压电源的设计设计要求：设计出每个功能框图的具体电路图，并根据下列技术参数的要求，计算电路中所用元件的参数值，最后按工程实际确定元件参数的标称值。

容量：5W输入电压：交流220V输出电压：直流±5V输出电流：1A稳压电源的技术指标及对稳压电源的要求稳压电源的技术指标可以分为两大类：一类是特性指标，如输出电压、输出电滤及电压调节范围；另一类是质量指标，反映一个稳压电源的优劣，包括稳定度、等效内阻（输出电阻）、纹波电压及温度系数等。

对稳压电源的性能，主要有以下四个万面的要求：1．稳定性好当输入电压Usr（整流、滤波的输出电压）在规定范围内变动时，输出电压Usc的变化应该很小一般要求。

由于输入电压变化而引起输出电压变化的程度，称为稳定度指标，常用稳压系数S来表示：S的大小，反映一个稳压电源克服输入电压变化的能力。

在同样的输入电压变化条件下，S越小，输出电压的变化越小，电源的稳定度越高。

通常S约为。

2.输出电阻小负载变化时（从空载到满载），输出电压Usc，应基本保持不变。

稳压电源这方面的性能可用输出电阻表征。

输出电阻（又叫等效内阻）用rn表示，它等于输出电压变化量和负载电流变化量之比。

rn反映负载变动时，输出电压维持恒定的能力，rn越小，则Ifz变化时输出电压的变化也越小。

性能优良的稳压电源，输出电阻可小到1欧，甚至0．01欧。

3.电压温度系数小当环境温度变化时，会引起输出电压的漂移。

良好的稳压电源，应在环境温度变化时，有效地抑制输出电压的漂移，保持输出电压稳定，输出电压的漂移用温度系数KT来表示：4.输出电压纹波小所谓纹波电压，是指输出电压中50赫或100赫的交流分量，通常用有效值或峰值表示。

经过稳压作用，可以使整流滤波后的纹波电压大大降低，降低的倍数反比于稳压系数S。

串联型稳压电路，用做一种简单的稳压电源，可以满足一般无线电爱好者的需要。

但是，这种电源还有许多“天生的”缺陷，要提高对性能的要求，就必须再做一些改进。

DC12V5V双路输出UC3845开关电源电路图

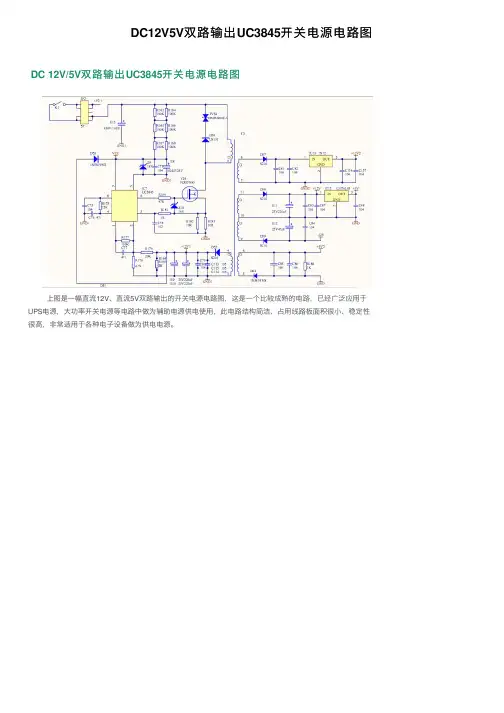

上图是一幅直流12V、直流5V双路输出的开关电源电路图，这是一个比较成熟的电路，已经广泛应用于 UPS电源，大功率开关电源等电路中做为辅助电源供电使用，此电路结构简洁、占用线路板面积很小、稳定性很高，非常适用于各种电子设备做为输出的开关电源电路图这是一个比较成熟的电路已经广泛应用于ups开关电源等电路中做为辅助电源供电使用此电路结构简洁占用面积很小稳定性很高非常适用于各种做为电源
DC12V5V双路输出 UC3845开关电源电路图
DC 12V/5V双路输出 UC3845开关电源电路图

12伏变5伏简易电路图大全

12伏变5伏简易电路图大全12伏变5伏简易电路图（一）比较方便的方法是用三端稳压集成电路7805组成降压稳压电路获得5V直流输出。

用三端稳压IC7805组成的稳压电源具有过压保护、过流保护、过热保护功能，性能非常稳定，输出电流1A。

仅需极少量的外围元件，电路简洁易制。

典型图如下图中主要元件作用如下：C1---输入滤波电容、C2---输出滤波电容、7805---稳压IC、D5~D9---降压二极管。

D5~D9将输入电压降低，减少7805功耗，也可以不用。

通常7805稳压IC的最低输入电压要比输出电压高3-4V。

其输出与输入间压差会直接带来较大的功率损耗。

如果按输出电流1A计算，IC上每伏压降将会有1W的功耗。

串接5只二极管降压3.5V，能够减少大约3W的功耗，对7805的稳定工作是有益的。

12伏变5伏简易电路图（二）12伏与5伏的稳压原理第一12V稳压过程，R76，R77，C47和R51组成微分电路，在12V稳定时候这部分不起作用。

当12V电压出现尖峰脉冲C47瞬间好比短路，此时R76忽然R77并联等效组织减小，这样加到R51上端的电压会瞬时加大起到加速作用。

1L，v$D#y5r（S第二5V稳压过程，没有出现过压或尖峰脉冲时，假设12V是稳定的，也就是说R78上端是一个稳定的电压，5V电压突变，那么会导致R78两端电压发生变化。

假设5V电压升高，那么R78两端电压应该减小，电阻是线性器件，组织是不变的，它电压的减小直接导致它的电流将减小，根据节电电流法，此时5V和R78串联之路的总电流也将减小（分流减小），那么流到R51的电流将增加，导致R51的电压曾加，实现稳压和调整功能。

%_/］（VU-kV另外为了不使电路对电网的突发剑锋脉冲过于敏感，把AB两点分别做交流接地分析，还可分析出隐藏的积分电路，不过对维修没多大用处。

12伏20安培的太阳能充电控制器SCC3航线的营运从目前的太阳能电池板的输入，通过第三季度和IC3的功率控制电路。

5V升压转换器电路图

批注本地保存成功开通会员云端永久保存去开通
5V升cuit .
Description.

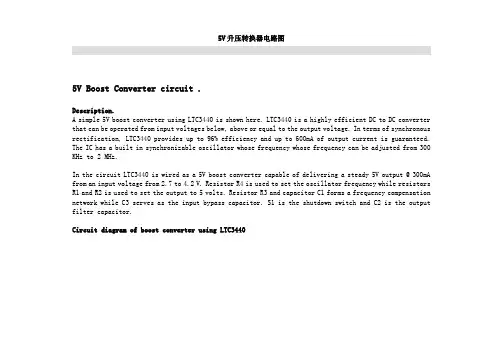

A simple 5V boost converter using LTC3440 is shown here. LTC3440 is a highly efficient DC to DC converter that can be operated from input voltages below, above or equal to the output voltage. In terms of synchronous rectification, LTC3440 provides up to 96% efficiency and up to 600mA of output current is guaranteed. The IC has a built in synchronizable oscillator whose frequency whose frequency can be adjusted from 300 KHz to 2 MHz.
Circuit diagram of boost converter using LTC3440
Notes.
Closing switch S1 will shutdown the IC.Circuit can be powered from anything between 2.7 to 4.2V DC.Diode D1 must be placed as close to the IC as possible on the PCB.C1, C2, C3 are ceramic capacitors.
In the circuit LTC3440 is wired as a 5V boost converter capable of delivering a steady 5V output @ 300mA from an input voltage from 2.7 to 4.2 V. Resistor R4 is used to set the oscillator frequency while resistors R1 and R2 is used to set the output to 5 volts. Resistor R3 and capacitor C1 forms a frequency compensation network while C3 serves as the input bypass capacitor. S1 is the shutdown switch and C2 is the output filter capacitor.

220V转正负5V电源电路图

220V转正负5V电源电路图

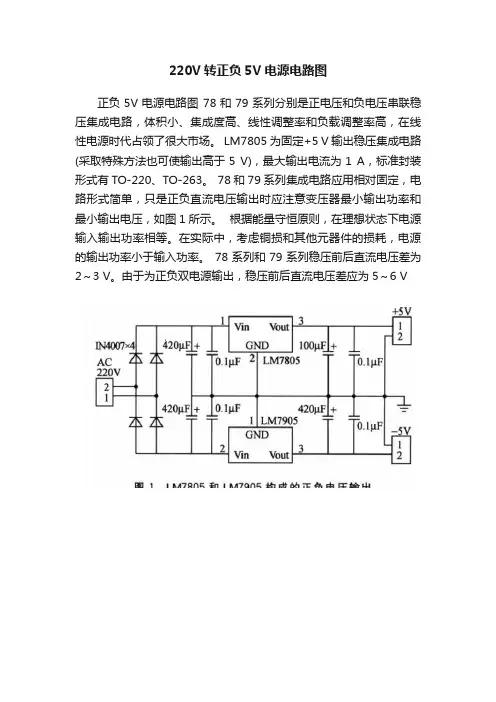

正负5V电源电路图78和79系列分别是正电压和负电压串联稳压集成电路，体积小、集成度高、线性调整率和负载调整率高，在线性电源时代占领了很大市场。

LM7805为固定+5 V输出稳压集成电路(采取特殊方法也可使输出高于5 V)，最大输出电流为1 A，标准封装形式有TO-220、TO-263。

78和79系列集成电路应用相对固定，电路形式简单，只是正负直流电压输出时应注意变压器最小输出功率和最小输出电压，如图1所示。

根据能量守恒原则，在理想状态下电源输入输出功率相等。

在实际中，考虑铜损和其他元器件的损耗，电源的输出功率小于输入功率。

78系列和79系列稳压前后直流电压差为2～3 V。

由于为正负双电源输出，稳压前后直流电压差应为5～6 V。

电动车48v或60v直流电压转换成12v和5v电路图

电动车48v或60v直流电压转换成12v和5v电路图

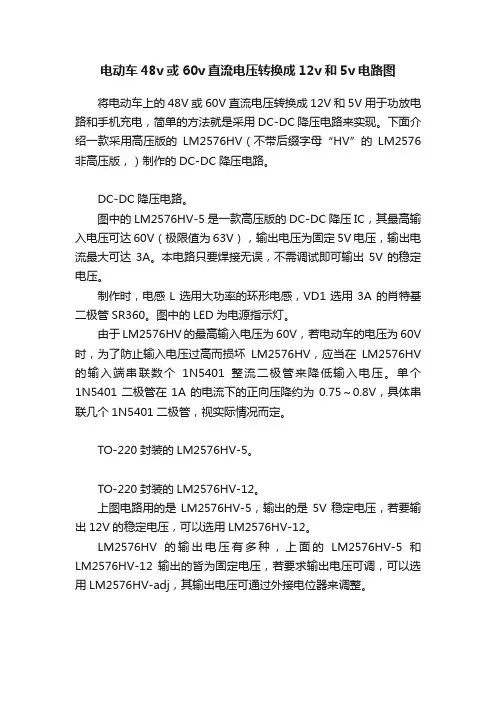

将电动车上的48V或60V直流电压转换成12V和5V用于功放电路和手机充电，简单的方法就是采用DC-DC降压电路来实现。

下面介绍一款采用高压版的LM2576HV（不带后缀字母“HV”的LM2576非高压版，）制作的DC-DC降压电路。

DC-DC降压电路。

图中的LM2576HV-5是一款高压版的DC-DC降压IC，其最高输入电压可达60V（极限值为63V），输出电压为固定5V电压，输出电流最大可达3A。

本电路只要焊接无误，不需调试即可输出5V的稳定电压。

制作时，电感L选用大功率的环形电感，VD1选用3A的肖特基二极管SR360。

图中的LED为电源指示灯。

由于LM2576HV的最高输入电压为60V，若电动车的电压为60V 时，为了防止输入电压过高而损坏LM2576HV，应当在LM2576HV 的输入端串联数个1N5401整流二极管来降低输入电压。

单个1N5401二极管在1A的电流下的正向压降约为0.75～0.8V，具体串联几个1N5401二极管，视实际情况而定。

TO-220封装的LM2576HV-5。

TO-220封装的LM2576HV-12。

上图电路用的是LM2576HV-5，输出的是5V稳定电压，若要输出12V的稳定电压，可以选用LM2576HV-12。

LM2576HV的输出电压有多种，上面的LM2576HV-5和LM2576HV-12输出的皆为固定电压，若要求输出电压可调，可以选用LM2576HV-adj，其输出电压可通过外接电位器来调整。
