+5V直流稳压电源原理图的设计 ppt-2

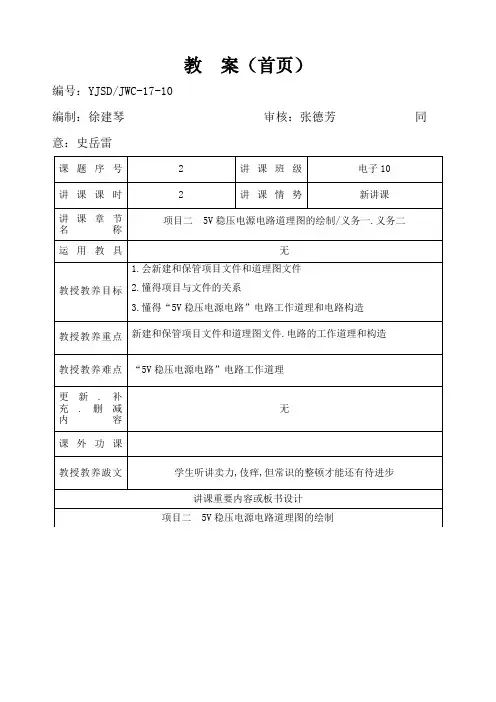

教案（首页）编号：YJSD/JWC-17-10编制：徐建琴审核：张德芳同意：史岳雷课堂教学安排进修运动义务一新建项目文件,创建电路道理图文件操纵步调：步调一启动 Protel DXP 2004办法1：双击Windows桌面的快捷方法图标.办法2：单击【开端】菜单→【所有程序】→【Altium】→【DXP 2004】.步调二新建PCB项目文件办法1：选择菜单敕令【文件】→【创建】→【项目】→【PCB项目】.办法2：单击主界面左下角【Project】标签,调出【Project】面板,单击【项目】按钮→在弹出的快捷菜单中选择【追加新项目】→【PCB项目】.步调三保管PCB项目文件树立PCB项目文件后,一般要将项目文件保管为本身须要的文件名,并保管到指定的文件夹中.办法1：选择菜单敕令【文件】→【保管项目】或【另存项目为】办法2：在【Project】面板的默认项目名称“”上单击鼠标右键,在弹出的快捷菜单中选择【保管项目】或【另存项目为】.步调四新建道理图文件办法1：选择菜单敕令【文件】→【创建】→【道理图】.课堂教学安排教授教养进程主要教学内容及步骤进修运动办法2：在【Project】面板的项目名称“”上单击鼠标右键,在弹出的快捷菜单中选择【追加新文件到项目中】→【Schematic】.步调五保管道理图文件树立道理图文件后,一般要将道理图文件保管为本身须要的文件名,并保管到与项目文件一致的文件夹中.办法1：单击对象栏【保管】图标,或选择菜单敕令【文件】→【保管】或【另存为】.办法2：在【Project】面板的默认文件名称“”上单击鼠标右键,在弹出的快捷菜单中选择【保管】或【另存为】.义务二熟习5V稳压电源电路图2-2-1 5V稳压电源电路道理图直流稳压电源是将220V工频交换电转换成稳压输出的直流电压的装配,它须要经由变压.整流.滤波.稳压四个环节才干完成.1．电源变压器：电源变压器是降压变压器,它将电网220V交换电压变换成相符须要的交换电压,并送给整流电路.变压器原边接220V交换电,副边接到图2-2-1中衔接器P1上,变压器副边电压由变压器的变比肯定.2．整流电路：经由变压器变压后的仍然是交换电,须要转换为直流电才干供给应后级电路.运用二极管的单领导电性构成的整流电路就是将交换电压变换成脉动的直流电压.经常运用的整流滤波电路有全波整流滤波课堂教学安排教案（首页）编号：YJSD/JWC-17-10编制：徐建琴审核：张德芳同意：史岳雷课堂教学安排三.查找并放置元器件1.查找和放置元器件办法1：【元件库】面板阅读查找并放置元器件办法2：【放置】敕令准确查找并放置元器件2.修正元器件属性：⑴标识符的修正⑵注释的修正⑶Value的修正四.衔接元器件课堂教学安排教授教养进程主要教学内容及步骤进修运动⑴直导线的绘制⑵拐弯导线的绘制五.放置电源符号办法1：选择菜单敕令【放置】→【电源端口】办法2：单击适用对象栏【电源】图标1.属性修正：“GND”.“VCC”及电源大小的解释2.作风修正：鼠标移至“作风”处,鄙人拉菜单中可消失多种电源作风进行选择6.保管文件义务练习⑴道理图图纸参数请求：图纸大小“A4”, 图纸偏向为“Landscape （横放）”,栅格尺寸：捕获5mil.可视10mil,标题栏格局为“Standard（尺度型）”⑵标题栏参数请求：⑶加载“5V稳压电源电路道理图”所需元件库⑷找到并放置好所有的元器件,修正元器件属性,并进行连线,绘制完成教案（首页）编号：YJSD/JWC-17-10编制：徐建琴审核：张德芳同意：史岳雷课堂教学安排教案（首页）编号：YJSD/JWC-17-10编制：徐建琴审核：张德芳同意：史岳雷课堂教学安排进修运动义务四编译5V稳压电源电路道理图并生成报表文件操纵步调：一.电气规矩检讨（ERC）办法1：选择菜单敕令【项目治理】→【Compile PCB Project 5V稳压电源.PRJPCB】办法2：选择菜单敕令【项目治理】→【设计工作区】→【编译全体项目】假如电路绘制有错误,任何错误都将显示在“Messages”对话框中.二. 创建收集表办法1：选择菜单敕令【设计】→【设计项目标收集表】→【Protel】,如图2-4-8所示,体系主动生成名为“”的收集表文件.办法2：选择菜单敕令【设计】→【文档的收集表】→【Protel】,如图2-4-9所示,体系主动生成名为“”的收集表文件.课堂教学安排教授教养进程主要教学内容及步骤进修运动三.产生元件清单报表分步调一：创建元件清单报表选择菜单敕令【陈述】→【Bill of Materials】.敕令履行完毕,屏幕主动弹出“Bill of Materials For Project [5V稳压电源.PRJPCB]”对话框.分步调二：输出元件清单报表四. 打印道理图选择菜单敕令【文件】→【页面设定】;敕令履行完毕,屏幕主动弹出“Schematic Print Properties”对话框,在此可进行参数设置.1.打印纸设置2.缩放比例设置3.余白设置4.色彩设置义务练习⑴对图2-5-5所示电路道理图进行ERC检讨.⑵创建收集表：创建图2-5-5所示电路道理图的收集表.⑶产生元件清单报表：产生图2-5-5所示电路道理图的元件清单报表.课后功课。

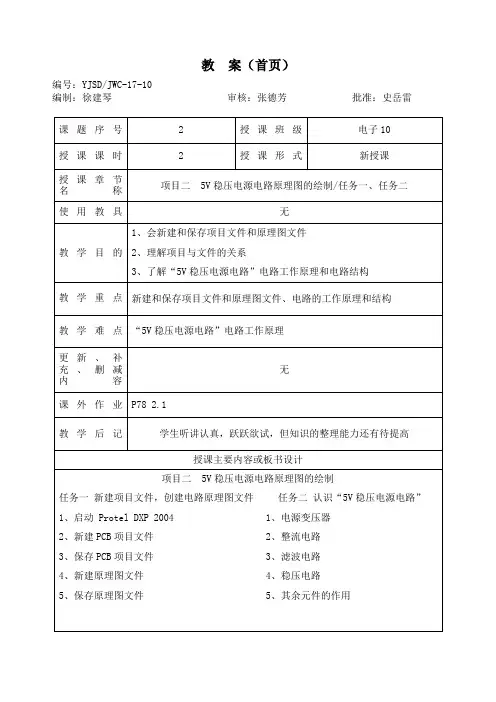

教案（首页）编号：YJSD/JWC-17-10编制：徐建琴审核：张德芳批准：史岳雷教学过程主要教学内容及步骤学习任务目标1、能力目标：1）会新建和保存项目文件和原理图文件2）能理解项目与文件的关系2、知识目标：1）掌握新建和保存项目文件和原理图文件的操作步骤2）了解“5V稳压电源电路”电路工作原理和电路结构3、情感目标：培养学生学习兴趣，使之利用计算机技能基础，掌握好Protel DXP工程和文件的新建、保存、打开的操作。

教学指导教师引导示范，让学生熟悉操作方法；通过对项目电路的剖析，让学生初步了解“5V稳压电源电路”，为后续项目的实施打下基础。

学习活动任务一新建项目文件，创建电路原理图文件操作步骤：步骤一启动 Protel DXP 2004方法1：双击Windows桌面的快捷方式图标。

方法2：单击【开始】菜单→【所有程序】→【Altium】→【DXP 2004】。

步骤二新建PCB项目文件方法1：选择菜单命令【文件】→【创建】→【项目】→【PCB项目】。

方法2：单击主界面左下角【Project】标签，调出【Project】面板，单击【项目】按钮→在弹出的快捷菜单中选择【追加新项目】→【PCB 项目】。

步骤三保存PCB项目文件建立PCB项目文件后，一般要将项目文件保存为自己需要的文件名，并保存到指定的文件夹中。

方法1：选择菜单命令【文件】→【保存项目】或【另存项目为】方法2：在【Project】面板的默认项目名称“PCB_Project1.PRJPCB”上单击鼠标右键，在弹出的快捷菜单中选择【保存项目】或【另存项目为】。

步骤四新建原理图文件学习活动方法2：在【Project】面板的项目名称“5V稳压电源.PRJPCB”上单击鼠标右键，在弹出的快捷菜单中选择【追加新文件到项目中】→【Schematic】。

步骤五保存原理图文件建立原理图文件后，一般要将原理图文件保存为自己需要的文件名，并保存到与项目文件一致的文件夹中。

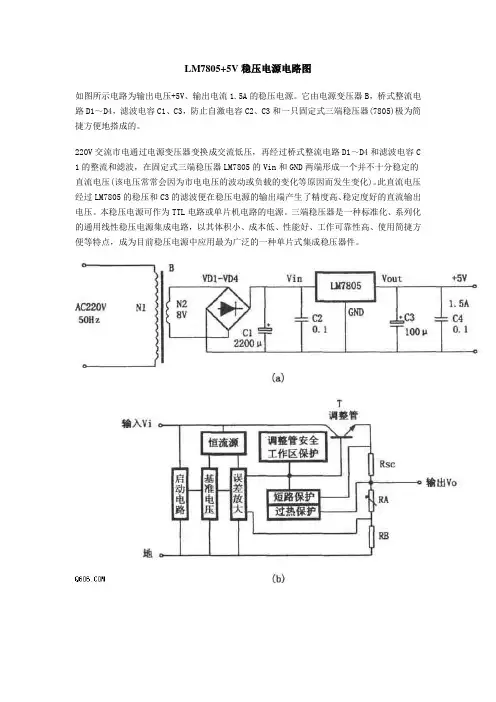

LM7805+5V稳压电源电路图
如图所示电路为输出电压+5V、输出电流1.5A的稳压电源。

它由电源变压器B，桥式整流电路D1～D4，滤波电容C1、C3，防止自激电容C2、C3和一只固定式三端稳压器(7805)极为简捷方便地搭成的。

220V交流市电通过电源变压器变换成交流低压，再经过桥式整流电路D1～D4和滤波电容C 1的整流和滤波，在固定式三端稳压器LM7805的Vin和GND两端形成一个并不十分稳定的直流电压(该电压常常会因为市电电压的波动或负载的变化等原因而发生变化)。

此直流电压经过LM7805的稳压和C3的滤波便在稳压电源的输出端产生了精度高、稳定度好的直流输出电压。

本稳压电源可作为TTL电路或单片机电路的电源。

三端稳压器是一种标准化、系列化的通用线性稳压电源集成电路，以其体积小、成本低、性能好、工作可靠性高、使用简捷方便等特点，成为目前稳压电源中应用最为广泛的一种单片式集成稳压器件。

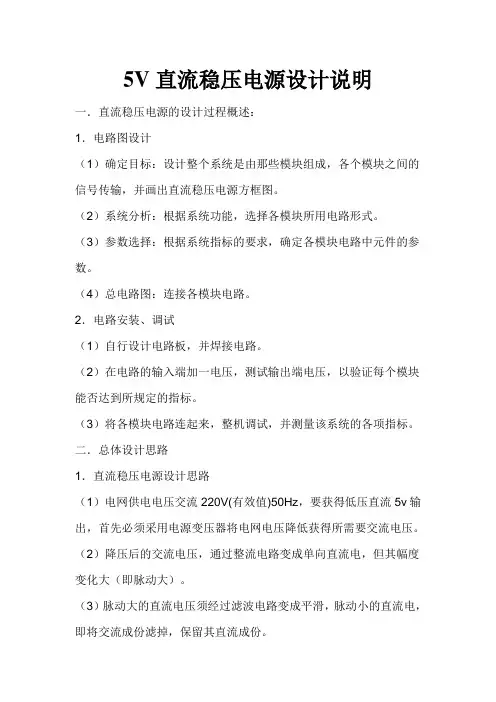

5V直流稳压电源设计说明
一．直流稳压电源的设计过程概述：
1．电路图设计
（1）确定目标：设计整个系统是由那些模块组成，各个模块之间的信号传输，并画出直流稳压电源方框图。

（2）系统分析：根据系统功能，选择各模块所用电路形式。

（3）参数选择：根据系统指标的要求，确定各模块电路中元件的参数。

（4）总电路图：连接各模块电路。

2．电路安装、调试
（1）自行设计电路板，并焊接电路。

（2）在电路的输入端加一电压，测试输出端电压，以验证每个模块能否达到所规定的指标。

（3）将各模块电路连起来，整机调试，并测量该系统的各项指标。

二．总体设计思路
1．直流稳压电源设计思路
（1）电网供电电压交流220V(有效值)50Hz，要获得低压直流5v输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。

（2）降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。

（3）脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。
