2010抗震规范已经到货，抽空学习了一下，与去年注册工程师继续教育课时学的送审稿略有改动，以下简要记述认为对自己设计工作影响较多的修改，钢结构、砌体结构等本人接触不多的内容就不赘述了。

一、第3章新增3.10节建筑抗震性能化设计的内容，3.10.3明确给出了中震（即设防烈度）计算的αmax值（送审稿是放在表5.1.4-1处的，正式版本不知为何又改到了这里）：6度——0.12；7度（0.10g）——0.23；7度（0.15g）——0.34；8度（0.20g）——0.45；8度（0.30g）——0.68。

对于平时设计来说，主要用于超限审查做的中震不屈服或中震弹性设计，一般的结构计算也没必要做。

二、4.1.6条，将场地类别中的I类细化为I0和I1两个亚类。

修订原因是考虑到剪切波速为500-800m/s的场地还不是很坚硬，将此种场地定为I1类，硬质岩石场地定为I0类。

相应地，表5.1.4-2提供了这两种场地类别的特征周期值，其中I1类的特征周期值与2001规范中I 类场地的周期值相同。

三、5.1.4条：1. 增加了6度罕遇地震的αmax值。

2. 计算罕遇地震作用时，特征周期应增加0.05s。

01规范只是在计算8度、9度的罕遇地震才有此要求，现要求扩大至各种地震烈度。

此条对超限审查的罕遇地震弹塑性分析等有影响。

四、5.1.6条，修改了地震影响系数曲线。

曲线的表达式表面上没有变化，但其中曲线下降段的衰减指数γ、直线下降段的下降斜率调整系数η1及阻尼调整系数η2的公式均有变化。

五、5.2.5条，增加了6度地震计算的结构任一楼层的水平地震剪力要求，01规范只对7-9度有要求。

六、6.1.1条，现浇钢筋混凝土房屋适用的最大高度有所调整。

1. 注4明确表中的框架结构不包括异形柱框架结构，异形柱结构的适用高度应以异形柱规范为准。

2. 8度地震的适用高度分为0.2g和0.3g两种要求。

3. 框架结构适用高度有所降低。

4. 板柱-剪力墙结构的适用高度增大较多。

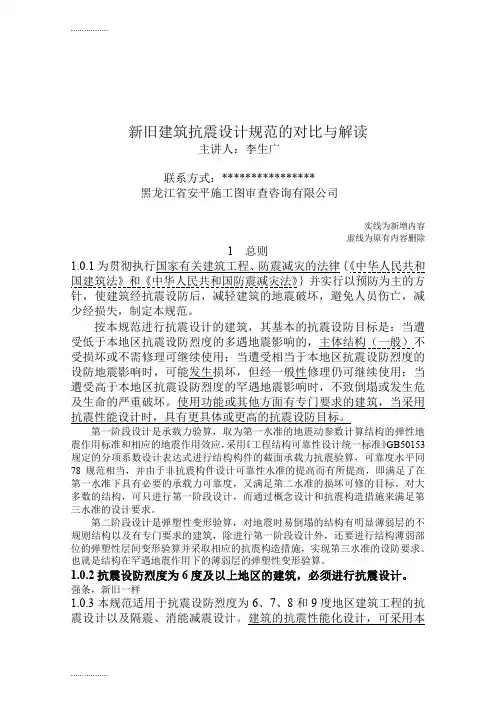

新旧建筑抗震设计规范的对比与解读主讲人：李生广联系方式：****************黑龙江省安平施工图审查咨询有限公司实线为新增内容虚线为原有内容删除1 总则1.0.1为贯彻执行国家有关建筑工程、防震减灾的法律｛《中华人民共和国建筑法》和《中华人民共和国防震减灾法》｝并实行以预防为主的方针，使建筑经抗震设防后，减轻建筑的地震破坏，避免人员伤亡，减少经损失，制定本规范。

按本规范进行抗震设计的建筑，其基本的抗震设防目标是：当遭受低于本地区抗震设防烈度的多遇地震影响的，主体结构（一般）不受损坏或不需修理可继续使用；当遭受相当于本地区抗震设防烈度的设防地震影响时，可能发生损坏，但经一般性修理仍可继续使用；当遭受高于本地区抗震设防烈度的罕遇地震影响时，不致倒塌或发生危及生命的严重破坏。

使用功能或其他方面有专门要求的建筑，当采用抗震性能设计时，具有更具体或更高的抗震设防目标。

第一阶段设计是承载力验算，取为第一水准的地震动参数计算结构的弹性地震作用标准和相应的地震作用效应，采用《工程结构可靠性设计统一标准》GB50153规定的分项系数设计表达式进行结构构件的截面承载力抗震验算，可靠度水平同78规范相当，并由于非抗震构件设计可靠性水准的提高而有所提高，即满足了在第一水准下具有必要的承载力可靠度，又满足第二水准的损坏可修的目标。

对大多数的结构，可只进行第一阶段设计，而通过概念设计和抗震构造措施来满足第三水准的设计要求。

第二阶段设计是弹塑性变形验算，对地震时易倒塌的结构有明显薄弱层的不规则结构以及有专门要求的建筑，除进行第一阶段设计外，还要进行结构薄弱部位的弹塑性层间变形验算并采取相应的抗震构造措施，实现第三水准的设防要求。

也就是结构在罕遇地震作用下的薄弱层的弹塑性变形验算。

1.0.2抗震设防烈度为6度及以上地区的建筑，必须进行抗震设计。

强条，新旧一样1.0.3本规范适用于抗震设防烈度为6、7、8和9度地区建筑工程的抗震设计以及隔震、消能减震设计。

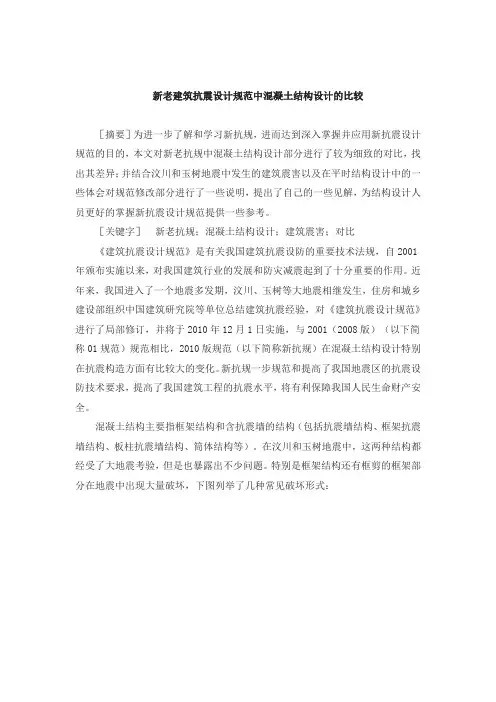

新老建筑抗震设计规范中混凝土结构设计的比较［摘要］为进一步了解和学习新抗规，进而达到深入掌握并应用新抗震设计规范的目的，本文对新老抗规中混凝土结构设计部分进行了较为细致的对比，找出其差异；并结合汶川和玉树地震中发生的建筑震害以及在平时结构设计中的一些体会对规范修改部分进行了一些说明，提出了自己的一些见解，为结构设计人员更好的掌握新抗震设计规范提供一些参考。

［关键字］新老抗规；混凝土结构设计；建筑震害；对比《建筑抗震设计规范》是有关我国建筑抗震设防的重要技术法规，自2001年颁布实施以来，对我国建筑行业的发展和防灾减震起到了十分重要的作用。

近年来，我国进入了一个地震多发期，汶川、玉树等大地震相继发生，住房和城乡建设部组织中国建筑研究院等单位总结建筑抗震经验，对《建筑抗震设计规范》进行了局部修订，并将于2010年12月1日实施，与2001（2008版）（以下简称01规范）规范相比，2010版规范（以下简称新抗规）在混凝土结构设计特别在抗震构造方面有比较大的变化。

新抗规一步规范和提高了我国地震区的抗震设防技术要求，提高了我国建筑工程的抗震水平，将有利保障我国人民生命财产安全。

混凝土结构主要指框架结构和含抗震墙的结构（包括抗震墙结构、框架抗震墙结构、板柱抗震墙结构、筒体结构等）。

在汶川和玉树地震中，这两种结构都经受了大地震考验，但是也暴露出不少问题。

特别是框架结构还有框剪的框架部分在地震中出现大量破坏，下图列举了几种常见破坏形式：图一框架结构附属结构（女儿墙和填充墙）破坏图二框架柱节点破坏图三防震缝过小，两侧框架柱碰撞破坏图四楼梯结构破坏本文主要对新老抗规中混凝土结构框架部分和抗震墙部分分别进行比较，找出其中的差异，并结合汶川和玉树地震中发生的建筑震害以及在平时结构设计中的一些体会对规范修改部分进行了一些说明，提出了自己的一些看法，为从事结构设计人员更好的掌握新抗规提供一些参考。

框架结构和框剪及框架核心筒结构中的框架部分，适应需要较大空间的建筑结构；现浇混凝土中框架结构的的整体性、刚度较好，设计处理好也能达到较好的抗震效果，因而广泛应用于各类混凝土结构中。

建筑抗震设计规范局部修订前言汶川地震表明，严格按照现行规范进行设计、施工和使用的建筑，在遭遇比当地设防烈度高一度的地震作用下，没有出现倒塌破坏，有效地保护了人民的生命安全。

说明我国在1976年唐山地震后，建设部做出房屋从6度开始抗震设防和按高于设防烈度一度的“大震”不倒塌的设防目标进行抗震设计的决策，是正确的。

根据建设部落实国务院《汶川地震灾后恢复重建条例》的要求，依据地震局修编的灾区地震动参数的第1号修改单，相应变更了灾区的设防烈度，并拟增加部分条文的修订，合计改动28~29条，其内容统计如下：1. 灾区设防烈度变更，涉及四川、陕西、甘肃，共3条。

2. 材料性能按产品标准修改，2条，其中有强制性条文1条。

3. 强制性条文15条。

原有条文的文字调整6条，主要涉及设防分类和建筑方案设计；删去关于隔震、减震适用范围限制的规定1条；新增涉及结构构件基本要求、预制装配式楼盖、山区场地、非结构构件、楼梯间、专门的施工要求8条。

4. 其他修改8~9条，涉及坡地、单跨框架、土木石民居构造措施，以及楼梯参与整体计算等。

本报批稿中，下划线为修改的内容，黑体字为强制性条文。

3.1.1所有建筑应按现行国家标准《建筑工程抗震设防分类标准》GB 50223确定其抗震设防类别。

3.1.2 （删除）3.1.3各抗震设防类别建筑的抗震设防标准，均应符合现行国家标准《建筑工程抗震设防分类标准》GB 50223的要求。

[修订说明]划分不同的抗震设防类别并采取不同的设计要求，是在现有技术和经济条件下减轻地震灾害的重要对策之一。

本规范2019年版3.1.1条~3.1.3条的内容已经由分类标准GB50223予以规定，本次修订可直接引用，不再重复规定。

3.3.1选择建筑场地时，应根据工程需要，掌握地震活动情况、工程地质和地震地质的有关资料，对抗震有利、不利和危险地段做出综合评价。

对不利地段，应提出避开要求；当无法避开时应采取有效措施。

对危险地段，严禁建造甲、乙类的建筑，不应建造丙类的建筑。

1.2010新版规范在砌体结构方面的主要改进1）增加了砌体的块体类型2）降低6度和0.30g设防的层数和高度，调整横墙较少房屋的适用范围3）新增建筑布置的规则性设计指标4）提高楼梯间等处构造柱、芯柱的要求5）提高底部框架房屋的设计要求6）扩充配筋砌块房屋的抗震设计7）取消内框架房屋的使用进一步向约束砌体发展——体积配筋率0.07%~0.2%为约束砌体，0.2%以上称为配筋砌体。

2.砌体房屋高度、层数控制注意事项取值小数点后按有效数值控制起点地面,坡地取低处，半地下室需嵌固终点屋面板与外纵墙交接处的板顶坡顶形成实腹屋架时，同上对待阁楼居住用房算一层，高度至山墙半高，储物用房、无固定楼梯不计入屋顶间面积小于30%按5.2.4条处理，超过时按阁楼对待架空层按一层计算楼面高度超过16m等，必须设置电梯●乙类的房屋高度减3m少一层,不采用底框●蒸压砖抗震强度为普通粘土砖的70%，应降一层和3m3.多层砌体房屋布置规则性的设计指标承重墙横墙或纵横墙，不应M+RC墙纵横墙布置匀称、对齐、连续，不显著差异，内纵墙累计长度≥60%房屋总长窗间墙尺寸均匀，开洞面积<55% .采取加强措施局部尺寸可减少20%墙洞位置不影响纵横墙连接,不设转角窗平面轮廓凹凸尺寸<50%典型尺寸, 凹凸>25%时房屋转角加强楼板开洞<30%板宽,且墙两侧不同时开洞错层错层>500mm应按两层计算楼梯间不宜设于尽端或转角处砖柱不得采用独立砖柱，跨度≥6m的楼面梁应设组合柱等4.多层砌体房屋结构布置的改进注：1 多层砌体房屋的顶层，除木屋盖外的最大横墙间距应允许适当放宽，但应采取相应加强措施；2 190mm多孔砖抗震横墙的最大横墙间距应比表中数值减少3m。

横墙较少、跨度较大的房屋，应采用现浇RC楼屋盖5.多层砖砌体房屋构造柱设置的改进多层砖房，应按下列要求设置现浇钢筋混凝土构造柱：丙类房屋砖房构造柱设置要求(一般情况)大洞口，内墙指不小于2.1m，外纵墙采取加强措施后放宽6.多层砖砌体房屋圈梁设置的改进现浇RC楼盖等沿所有墙边加强配筋并与构造柱连牢,可无圈梁7.砌体房屋楼梯间构造的改进楼梯间应符合下列要求：1 8、9度顶层楼梯间横墙和外墙应沿墙高每隔500mm设2φ6通长钢筋；7~9度时其它各层楼梯间墙体应在休息平台或楼层半高处设置60mm厚的钢筋混凝土带或配筋砖带，其砂浆强度等级不应低于M7.5, 纵向钢筋不应少于2φ10。

1. 改进了地震影响系数曲线的阻尼调整系数和形状参数，补充完善了竖向地震作用的计算方法，并补充了竖向地震影响系数取值的规定；2. 增加大跨屋盖结构和地下建筑结构抗震设计内容，增加了地震作用的计算要求，补充了多项、多点输入计算地震作用的原则规定；3. 修改了框架-抗震墙结构剪力调整系数以及与“强柱弱梁、强剪弱弯”原则有关的框架内力调整等相关规定，补充了框架结构楼梯间的设计要求；4. 修改了多层砌体房屋层数和高度限值、抗震横墙间距、底部框架-抗震墙房屋的结构布置、墙体抗剪承载力验算、构造柱布置、圈梁设置、楼屋盖预制板的连接要求、楼梯间的构造要求等规定；5. 修订了单层钢筋混凝土柱厂房可不进行抗震验算的范围、补充完善了柱间支撑节点验算要求、单层钢结构厂房防震缝及阻尼比的相关规定；6. 调整了隔振和消能减震房屋的适用范围，修改了水平减震系统的定义及相应的计算和构造要求、以及消能部件性能检验要求等规定；7. 增加了楼梯间及人流通道砌体填充墙的构造要求，补充了砌体女儿墙的抗震构造要求；8. 增加了地震监测；9. 增加了抗震性能化设计的内容以及地下建筑抗震设计；10. 抗震缝计算的7CM改为10CM了；11. 三级剪力墙底部加强区要设约束边缘构件了；12. 6度区砖混不允许建8层了；13. 柱子最小配筋率也改了，奇怪的是，角柱和框支柱的最小配筋率居然变小了；14. 确定抗震等级的建筑高度也变了，如框架由原来的30米改为24米；15. 6度区也规定了剪重比、四级抗震也规定了柱的轴压比；16. 加大了柱截面最小尺寸要求；17. 柱轴压比限值比老规范统一降低0.05，新增了四级框架柱的轴压比要求；18. 增加了三级剪力墙的轴压比要求；19. 增加了落地剪力墙的倾覆力矩比例要求；20. 调整了剪力墙分布钢筋直径要求；21. 调整了剪力墙底部加强区高度的取值，增加多层（24米以下）加强区取值；22. 梁段受拉钢筋配筋率可以大于2.5%，此条不再是强条了；23. 很多地方的设计分组变了，相应地震力加大了；24. 调整场地土液化判别的深度范围和判别公式，增补软弱粘性土层的震陷判别方法及相应的处理对策。

新旧抗规主要区别(GB50011-2010学习小结)新旧抗规主要区别-------GB50011-2010学习小结一、本次修订后有原来13张11个附录改为14张12个附录。

增加第14张“地下建筑”，和附录M实现抗震性能设计目标的参考方法二、第3章新增3.10节建筑抗震性能化设计的内容，3.10.3明确给出了中震（即设防烈度）计算的αma x值（表5.1.4-1）：6度——0.12；7度（0.10g）——0.23；7度（0.15g）——0.34；8度（0.20g）——0.45；8度（0.30g）——0.68。

对于平时设计来说，主要用于超限审查做的中震不屈服或中震弹性设计，一般的结构计算也没必要做。

三、4.1.6条，将场地类别中的I类细化为I0和I1两个亚类。

修订原因是考虑到剪切波速为500-800m/s 的场地还不是很坚硬，将此种场地定为I1类，硬质岩石场地定为I0类。

相应地，表5.1.4-2提供了这两种场地类别的特征周期值，其中I1类的特征周期值与2001规范中I类场地的周期值相同。

（I0类根据地震分组相对I1减小0.05s）三、4.3.4条调整场地土液化判别的深度范围和判别公式，4.3.11条增补软弱粘性土层的震陷判别方法及相应的处理对策；四、5.1.2条增加大跨屋盖结构和地下建筑结构抗震设计内容，增加了地震作用的计算要求，补充了多向、多点输入计算地震作用的原则规定，关于时程分析的选波规则有变化了。

五、5.1.4条：1. 增加了6度罕遇地震的αmax值。

（以前6度抗震性能化设计都是参考设计，这下有了明确界定）2. 计算罕遇地震作用时，特征周期应增加0.05s。

01规范只是在计算8度、9度的罕遇地震才有此要求，现要求扩大至各种地震烈度。

此条对超限审查的罕遇地震弹塑性分析等有影响。

六、5.1.6条，修改了地震影响系数曲线。

曲线的表达式表面上没有变化，但其中曲线下降段的衰减指数γ、直线下降段的下降斜率调整系数η1及阻尼调整系数η2的公式均有变化。

新旧《建筑抗震设计规范》内容⽐较-2019年⽂档新旧《建筑抗震设计规范》内容⽐较及新《建筑抗震设计规范》的应⽤新旧《建筑抗震设计规范》主要不同之处概述：将旧规范的第五章《多层砌体房屋》和第七章《底层框架和多层内框架砖房》合并为新规范的第7章《多层砌体房屋和底层框架、内框架房屋》；增加了第8章《多层和⾼层钢结构房屋》的内容；取消了原规范第⼗⼀章《烟囱和⽔塔》的内容；增加了第12章《隔震和消能减震设计》的内容；将原规范第⼆章第四节的⾮结构构件调整并增加内容，变为新规范的第13章《⾮结构构件》的独⽴内容。

详细内容：进⼀步明确了各抗震设防类别建筑（甲、⼄、丙、丁）的抗震设防标准应符合的详细要求（第3.1.3条），并且较原规范阐述的更细致；详细说明了建筑场地的选择、明确了在Ⅰ、Ⅲ、Ⅳ类场地上，甲、⼄、丙类建筑所要求采取的抗震构造措施（第3.3.1条—第3.3.3条），并在第3.3.4条中明确了地基和基础设计的有关要求：同⼀结构单元的基础不宜设置在性质截然不同的地基上；同⼀结构单元不宜部分采⽤天然地基、部分采⽤桩基础；地基为软弱粘性⼟、液化⼟、新近填⼟或严重不均匀时，应估计地震时地基不均匀沉降或其他不利影响，并采取相应措施；⾸次提出：建筑设计应符合抗震概念设计的要求，不应采⽤严重不规则的设计⽅案（第3.4.1条），合理的建筑布置在抗震设计中是头等重要的，提倡平、⽴⾯简单对称，对建筑的平、⽴⾯外形尺⼨，抗侧⼒构件布置，质量分布，直⾄承载⼒分布等诸多因素提出综合要求，需要建筑设计和结构设计相互密切配合；将原规范结构体系应符合的要求加以调整后，列为第3.5.2条强制性条⽂；强调⾮结构构件应进⾏抗震设计，并列为第3.7.1条强制性条⽂；将“抗震结构对材料和施⼯质量的特殊要求，应在设计⽂件中注明”列为第3.9.1条强制性条⽂；新规范对结构材料性能指标进⾏了⼀定的调整，并列为第3.9.2条强制性条⽂；砌体结构中，砖的最低强度等级由原MU7.5提⾼为MU10，砌筑砂浆由原MU2.5提⾼为MU5；混凝⼟砌块最低强度等级由原MU5提⾼为MU7.5，砌筑砂浆由原MU5提⾼为MU7.5；钢筋混凝⼟构造柱、圈梁等混凝⼟最低强度等级由原C15提⾼为C20；对施⼯中钢筋的代换提出了进⼀步的要求，既要满⾜钢筋受拉承载⼒设计值相等的原则，⼜要满⾜正常使⽤极限状态和抗震构造措施的要求（第3.9.5条）；将结构抗震验算应符合的有关规定列为第5.1.6条强制性条⽂；6度时的建筑应允许不进⾏截⾯抗震验算，但应符合有关的抗震措施要求（但建在Ⅳ类场地⼟上较⾼的⾼层建筑除外）；现浇钢筋混凝⼟框架在6度时，明确了总⾼度≤60⽶（原规范为同⾮抗震设计），明确了⾼度计算⾃室外地⾯到主要屋⾯板板顶（不包括局部突出屋顶部分）（第6.1.1条）；现浇钢筋混凝⼟框架在6度时，⾼度≤30⽶（原规范为≤25⽶）时，为四级框架；⾼度＞30⽶（原规范为＞25⽶）时，为三级框架，并将该内容列为第6.1.2条强制性条⽂；明确了框架结构对框架填充墙的具体要求（第6.1.15条）；参考国外的有关内容并结合国内的有关资料，⾸次增加了宽扁梁的内容，在此之前仅在国内⼀些专业学术刊物上有所提法，现在正式列⼊规范（第6.3.2条）。

1.2010新版规范在砌体结构方面的主要改进1）增加了砌体的块体类型2）降低6度和0.30g设防的层数和高度，调整横墙较少房屋的适用范围3）新增建筑布置的规则性设计指标4）提高楼梯间等处构造柱、芯柱的要求5）提高底部框架房屋的设计要求6）扩充配筋砌块房屋的抗震设计7）取消内框架房屋的使用进一步向约束砌体发展——体积配筋率0.07%~0.2%为约束砌体，0.2%以上称为配筋砌体。

2.砌体房屋高度、层数控制注意事项取值小数点后按有效数值控制起点地面,坡地取低处，半地下室需嵌固终点屋面板与外纵墙交接处的板顶坡顶形成实腹屋架时，同上对待阁楼居住用房算一层，高度至山墙半高，储物用房、无固定楼梯不计入屋顶间面积小于30%按5.2.4条处理，超过时按阁楼对待架空层按一层计算楼面高度超过16m等，必须设置电梯●乙类的房屋高度减3m少一层,不采用底框●蒸压砖抗震强度为普通粘土砖的70%，应降一层和3m3.多层砌体房屋布置规则性的设计指标承重墙横墙或纵横墙，不应M+RC墙纵横墙布置匀称、对齐、连续，不显著差异，内纵墙累计长度≥60%房屋总长窗间墙尺寸均匀，开洞面积<55% .采取加强措施局部尺寸可减少20%墙洞位置不影响纵横墙连接,不设转角窗平面轮廓凹凸尺寸<50%典型尺寸, 凹凸>25%时房屋转角加强楼板开洞 <30%板宽,且墙两侧不同时开洞错层错层>500mm应按两层计算楼梯间不宜设于尽端或转角处砖柱不得采用独立砖柱，跨度≥6m的楼面梁应设组合柱等4.多层砌体房屋结构布置的改进注：1 多层砌体房屋的顶层，除木屋盖外的最大横墙间距应允许适当放宽，但应采取相应加强措施；2 190mm多孔砖抗震横墙的最大横墙间距应比表中数值减少3m。

横墙较少、跨度较大的房屋，应采用现浇RC楼屋盖5.多层砖砌体房屋构造柱设置的改进多层砖房，应按下列要求设置现浇钢筋混凝土构造柱：丙类房屋砖房构造柱设置要求(一般情况)大洞口，内墙指不小于2.1m，外纵墙采取加强措施后放宽6.多层砖砌体房屋圈梁设置的改进现浇RC楼盖等沿所有墙边加强配筋并与构造柱连牢,可无圈梁7.砌体房屋楼梯间构造的改进楼梯间应符合下列要求：1 8、9度顶层楼梯间横墙和外墙应沿墙高每隔500mm设2φ6通长钢筋；7~9度时其它各层楼梯间墙体应在休息平台或楼层半高处设置60mm厚的钢筋混凝土带或配筋砖带，其砂浆强度等级不应低于M7.5, 纵向钢筋不应少于2φ10。
