整体式单向板肋梁楼盖设计任务书-2011

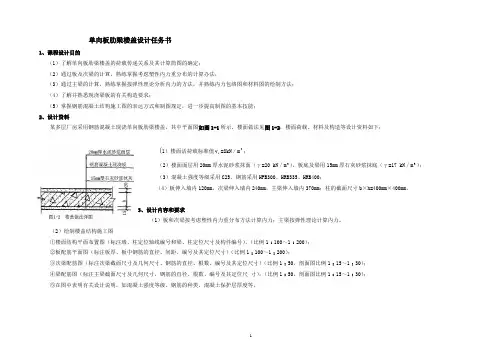

单向板肋梁楼盖设计任务书1、课程设计目的（1）了解单向板肋梁楼盖的荷载传递关系及其计算简图的确定；（2）通过板及次梁的计算，熟练掌握考虑塑性内力重分布的计算办法；（3）通过主梁的计算，熟练掌握按弹性理论分析内力的方法，并熟练内力包络图和材料图的绘制方法；（4）了解并熟悉现浇梁板的有关构造要求；（5）掌握钢筋混凝土结构施工图的表达方式和制图规定，进一步提高制图的基本技能；2、设计资料某多层厂房采用钢筋混凝土现浇单向板肋梁楼盖，其中平面图如图1-1所示，楼面做法见图1-2，楼面荷载、材料及构造等设计资料如下：(q=8kN／m2；1）楼面活荷载标准值k（2）楼面面层用20mm厚水泥砂浆抹面（γ=20 kN／m3），板底及梁用15mm厚石灰砂浆抹底（γ=17 kN／m3）；（3）混凝土强度等级采用C25，钢筋采用HPB300、HRB335、HRB400；（4）板伸入墙内120mm，次梁伸入墙内240mm，主梁伸入墙内370mm；柱的截面尺寸b×h=400mm×400mm。

3、设计内容和要求（1）板和次梁按考虑塑性内力重分布方法计算内力；主梁按弹性理论计算内力。

（2）绘制楼盖结构施工图①楼面结构平面布置图（标注墙、柱定位轴线编号和梁、柱定位尺寸及构件编号）。

（比例1﹕100～1﹕200）；②板配筋平面图（标注板厚、板中钢筋的直径、间距、编号及其定位尺寸）（比例1﹕100～1﹕200）；③次梁配筋图（标注次梁截面尺寸及几何尺寸、钢筋的直径、根数、编号及其定位尺寸）（比例1﹕50，剖面图比例1﹕15～1﹕30）；④梁配筋图（标注主梁截面尺寸及几何尺寸、钢筋的直径、根数、编号及其定位尺寸）；（比例1﹕50，剖面图比例1﹕15～1﹕30）；⑤在图中表明有关设计说明，如混凝土强度等级、钢筋的种类、混凝土保护层厚度等。

图1—1。

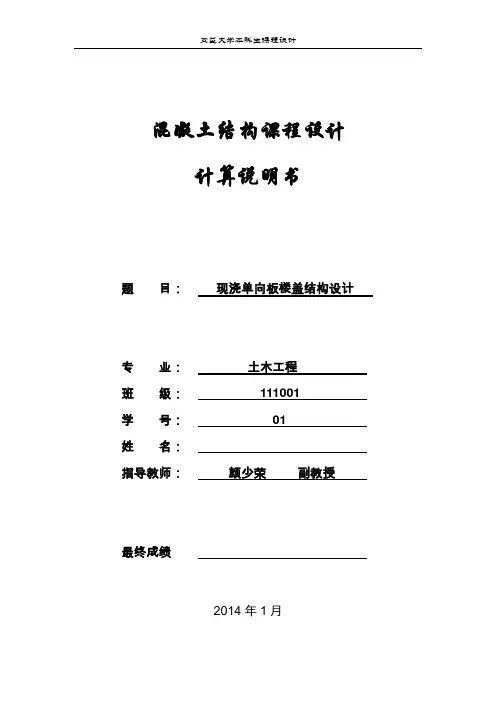

混凝土结构课程设计计算说明书2014年1月目录第1章绪论………………………………………………………………………1.1 设计目的…………………………………………………………………1.2 设计概述…………………………………………………………………第2章混凝土结构单向板肋梁楼盖设计…………………………………2.1 设计资料…………………………………………………………………2.2 结构平面布置……………………………………………………………2.3 板的计算………………………………………………………………2.4 次梁的计算……………………………………………………………2.5 主梁的计算……………………………………………………………第3章施工图绘制…………………………………3.1楼盖结构平面布置及板的配筋图……………………………………3.2 次梁模板及配筋图……………………………………………3.3 主梁包络图、材料抵抗弯矩图及模板及配筋图………………………3.4 施工图说明……………………………………………………………结论 ···········································································································································致谢 ···········································································································································参考文献·································································································································第1章绪论第2章混凝土结构单向板肋梁楼盖设计2.1设计资料某多层工业建筑仓库，楼面平面如图所示。

建筑结构课程设计班级学号：_________________ 姓名：________________单向板肋梁楼盖设计任务书一、设计资料1、某钢筋混凝土整浇楼盖平面如图所示。

2、楼面作法：20mm厚水泥砂浆面层；80mm厚钢筋混凝土现浇板；15mm厚板底抹灰。

3、①混凝土强度等级C30；梁内受力纵筋为HRB400，其它采用HRB335。

（开间4.5米，进深4.2米）——学号后两位为21~39的选择②混凝土强度等级C25；梁内受力纵筋为HRB335，其它采用HPB235。

（开间3.9米，进深3.6米）——学号后两位为11~20的选择③混凝土强度等级C20；梁内受力纵筋为HRB335，其它采用HPB235。

（开间6.6米，进深6米）——学号后两位为01~10的选择42。

学号取后两位。

（楼面活荷载保留一位小数）5、沿纵向布置次梁，沿横行布置主梁。

板伸入墙内120mm，梁伸入墙内240mm。

二、设计内容与要求1设计内容：①板、次梁、主梁的尺寸确定；②板（按塑性内力重分布方法）的设计：荷载计算、内力计算、配筋计算；③次梁（按塑性内力重分布方法）的设计：荷载计算、内力计算、配筋计算；2、提交要求：①按上述要求提交纸质版计算说明书一份（包括必要的计算简图），必须为手写（一律用黑色签字笔书写，字迹工整）②绘制板的配筋图。

绘制施工图前须进行图面布置，选择适当的比例。

因连续梁、板对称，可只绘出一半。

③学生必须按要求认真设计，如发现互相抄袭或内容不全，按不合格处理。

关于单向板、次梁的几点设计说明：一、单向板设计 l 、荷载计算对单向板取lm 单位宽板带进行设计，计算每米宽板带沿板跨度的均布活荷载设计值和恒载设计值（板自重、面层及板底粉刷重）。

2、计算简图单向板的跨数如果多于5跨，且各跨跨度相等（或相差≯10％），可简化为5跨等跨连续板进行计算。

其计算跨度的取值为：边 跨：L 0l ＝L nl ＋h ／2（其中L 0l 为边跨计算跨度，L nl 为边跨净跨，h 为板厚） 中间跨：L 0＝L n （其中L 0为中跨计算跨度，L n 为中间跨净跨） 3、内力计算⑴、 用均布荷载作用下的5跨等跨连续梁的设计弯矩计算公式20)(L q g M m +=α计算各跨跨中截面和支座截面的最大弯矩。

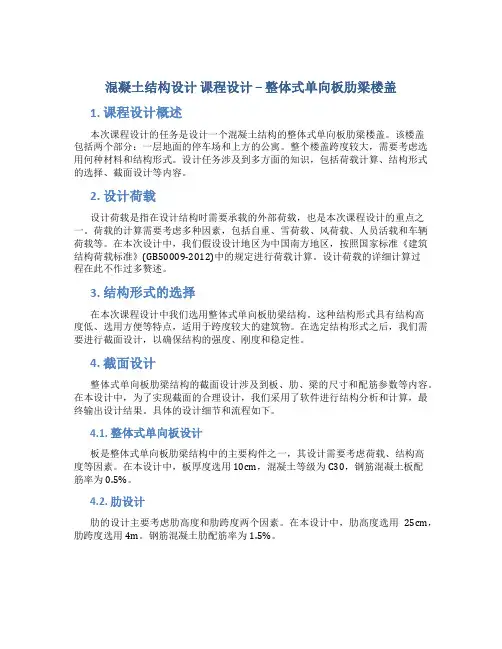

混凝土结构设计课程设计–整体式单向板肋梁楼盖1. 课程设计概述本次课程设计的任务是设计一个混凝土结构的整体式单向板肋梁楼盖。

该楼盖包括两个部分：一层地面的停车场和上方的公寓。

整个楼盖跨度较大，需要考虑选用何种材料和结构形式。

设计任务涉及到多方面的知识，包括荷载计算、结构形式的选择、截面设计等内容。

2. 设计荷载设计荷载是指在设计结构时需要承载的外部荷载，也是本次课程设计的重点之一。

荷载的计算需要考虑多种因素，包括自重、雪荷载、风荷载、人员活载和车辆荷载等。

在本次设计中，我们假设设计地区为中国南方地区，按照国家标准《建筑结构荷载标准》(GB50009-2012)中的规定进行荷载计算。

设计荷载的详细计算过程在此不作过多赘述。

3. 结构形式的选择在本次课程设计中我们选用整体式单向板肋梁结构。

这种结构形式具有结构高度低、选用方便等特点，适用于跨度较大的建筑物。

在选定结构形式之后，我们需要进行截面设计，以确保结构的强度、刚度和稳定性。

4. 截面设计整体式单向板肋梁结构的截面设计涉及到板、肋、梁的尺寸和配筋参数等内容。

在本设计中，为了实现截面的合理设计，我们采用了软件进行结构分析和计算，最终输出设计结果。

具体的设计细节和流程如下。

4.1. 整体式单向板设计板是整体式单向板肋梁结构中的主要构件之一，其设计需要考虑荷载、结构高度等因素。

在本设计中，板厚度选用10cm，混凝土等级为C30，钢筋混凝土板配筋率为0.5%。

4.2. 肋设计肋的设计主要考虑肋高度和肋跨度两个因素。

在本设计中，肋高度选用25cm，肋跨度选用4m。

钢筋混凝土肋配筋率为1.5%。

4.3. 梁设计梁是整体式单向板肋梁结构中的次要构件，其设计主要考虑梁高度和梁跨度。

在本设计中，梁高度选用40cm，梁跨度选用7m。

梁采用双筋矩形截面设计，钢筋混凝土梁配筋率为2%。

5. 梁柱节点设计梁柱节点是指梁与柱之间连接的部分，其设计需要考虑梁、柱的受力情况。

本设计中采用钢筋混凝土柱，柱径选用45cm，钢筋混凝土柱配筋率为2%。

整体式单向板肋梁楼盖设计计算书目录目录 (1)一．设计任务书 (3)二．设计计算书 (4)（一）设计资料 (4)（二）楼盖的结构平面布置 (4)（三）板的设计 (5)（四）次梁的设计 (7)（五）主梁的设计 (10)（六）关于计算书和图纸的几点说明 (16)整体式单向板肋梁楼盖设计任务书（一）整体式单向板题目市区某多层工业厂房的楼盖，采用整体式钢筋混凝土单向板肋梁楼盖结构形式。

其楼面构造层自上而下的做法为：10 mm厚水磨石面层（25kN/m3）、20 mm厚水泥砂浆找平层（20kN/m3）、现浇混凝土楼板（厚度由设计者自定，25kN/m3）和20 mm厚混合砂浆天棚抹灰（17kN/m3）。

混凝土采用C25或C30级，梁中的纵向受力钢筋和弯起钢筋采用HRB335，其他钢筋采用HPB300。

活载组合值系数取0.7。

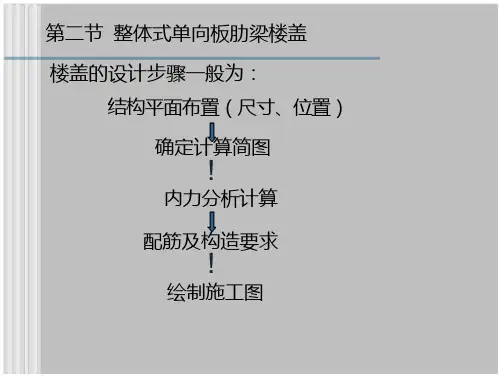

（二）计算内容(1) 结构平面布置图：柱网、板、次梁及主梁的布置。

(2) 板的强度计算(按塑性内力重分布计算)。

(3) 次梁强度计算(按塑性内力重分布计算)。

(4) 主梁强度计算(按弹性理论计算)。

(5) 绘制结构施工图：1)结构平面布置图(1：200或1：100)。

2)板的配筋图(1：50)。

3)次梁的配筋图(1：50或1：30)。

4)主梁的配筋图(1：50或1：20)及弯矩M、剪力V的包络图。

5)钢筋明细表及图纸说明。

（三）荷载(1)楼面活荷载：第二组，露面活荷载标准值4.0 kN/m2(2)楼面面层：水磨石地面0．65kN/m2。

(3)钢筋混凝土容重：γ＝24～25kN/m3。

(4)混合砂浆容重：γ＝17kN/m3。

(5)水泥砂浆容重：γ＝20kN/m3。

（一）设计资料（1）楼面做法：mm 10厚水磨石面层mm 20厚水泥砂浆找平层 钢筋混凝土现浇板mm 20厚混凝土砂浆天棚抹灰（2）材料：混凝土强度等级30C梁中纵向弯起335HRB ，其他300HPB（二）楼盖的结构平面布置主梁沿横向布置，次梁沿纵向布置。

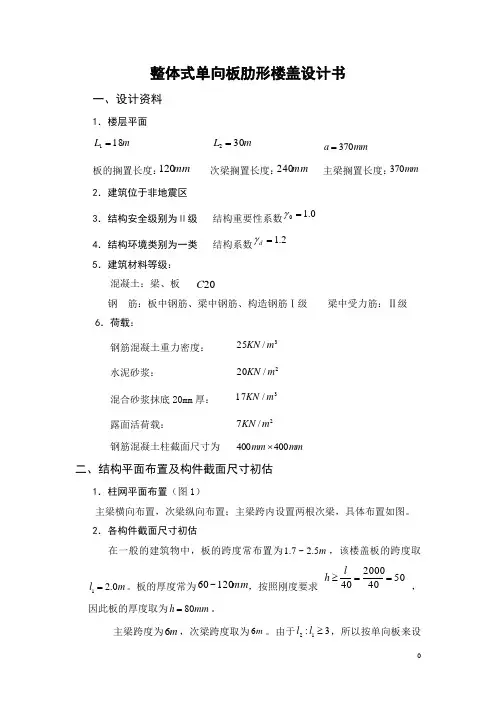

整体式单向板肋形楼盖设计书一、设计资料1．楼层平面m L 181= m L 302= mm a 370=板的搁置长度：mm 120 次梁搁置长度：mm 240 主梁搁置长度：mm 370 2．建筑位于非地震区3．结构安全级别为Ⅱ级 结构重要性系数0.10=γ4．结构环境类别为一类 结构系数2.1=d γ5．建筑材料等级： 混凝土：梁、板 20C钢 筋：板中钢筋、梁中钢筋、构造钢筋Ⅰ级 梁中受力筋：Ⅱ级 6．荷载：钢筋混凝土重力密度： 3/25m KN水泥砂浆： 2/20m KN 混合砂浆抹底20mm 厚： 3/17m KN 露面活荷载： 2/7m KN 钢筋混凝土柱截面尺寸为 mm mm 400400⨯二、结构平面布置及构件截面尺寸初估1．柱网平面布置（图1）主梁横向布置，次梁纵向布置；主梁跨内设置两根次梁，具体布置如图。

2．各构件截面尺寸初估在一般的建筑物中，板的跨度常布置为m 5.2~7.1，该楼盖板的跨度取m l 0.21=。

板的厚度常为mm 120~60，按照刚度要求5040200040==≥l h ，因此板的厚度取为80h mm =。

主梁跨度为m 6，次梁跨度取为6m 。

由于3:12≥l l ，所以按单向板来设计。

多跨连续次梁截面高度()1121~181l ，多跨连续主梁截面高度()2101~151l ，截面宽度都为高度的()21~31，因此，次梁截面尺寸估设计为：200500b h mm mm ⨯=⨯；主梁截面尺寸估设计为：250600b h mm mm ⨯=⨯。

图1 柱网平面布置图三、板的计算（按塑性内力重分布计算）：板是以边墙和次梁为铰支座的多跨连续板，取单位宽度为mm 1000的板带进行计算，并且按照设计要求取板厚80h mm =，如图3中所示。

板的设计按考虑塑性内力重分布方法的连续单向板计算。

1．荷载计算20mm 水泥砂浆地面：2200.020.4/KN m ⨯= 80mm 钢筋混凝土板：2250.08 2.0/KN m ⨯= 20mm 混合砂浆抹底：2170.020.34/KN m ⨯=荷载标准值：20.4 2.00.34 2.74/k g KN m =++=27/k q KN m = 荷载设计值： 永久荷载控制：21.35 2.74 1.30.87.011.739/g q KN m +=⨯+⨯⨯= 活荷载控制：21.2 2.74 1.37.012.388/g q KN m +=⨯+⨯=可见，可变荷载控制最不利。

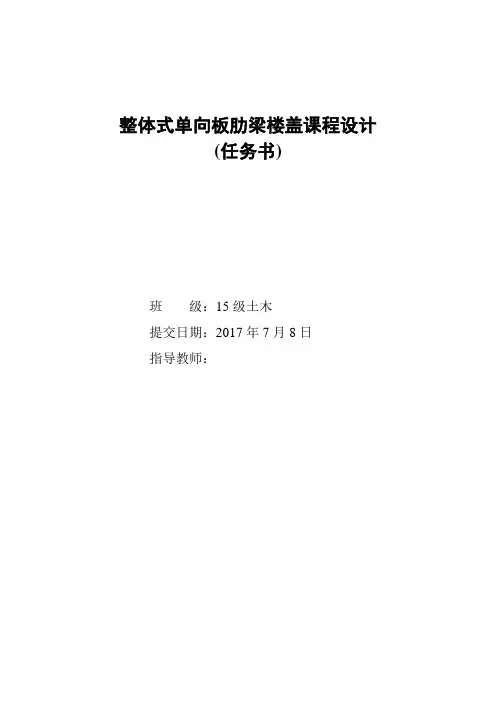

整体式单向板肋梁楼盖课程设计(任务书)班级：15级土木提交日期：2017年7月8日指导教师：土木建筑工程学院混凝土楼盖设计一、设计资料某多层工业厂房，采用整体式钢筋混凝土单向板肋梁楼盖，建筑平面如图所示。

墙厚370mm，中柱为钢筋混凝土柱，截面尺寸400mm×400mm。

（一）楼面做水泥砂浆面层（20mm厚水泥砂浆），自重为20kN/m3，梁板天花混合砂浆抹灰20mm，自重为17kN/m3。

（二）柱网尺寸和楼面活荷载标准值见附表；（三）材料选用。

1、砼：主梁采用C35（f c=16.7N/mm2，f t=1.57N/mm2）；次梁和板采用C30（f c=14.3N/mm2，f t=1.43N/mm2）。

2、钢筋：梁中受力纵筋采用HRB400级钢筋（f y=360 N/mm2），箍筋采用HPB300级钢筋，板中受力钢筋为HPB300级钢筋（f y=270 N/mm2）。

楼盖建筑平面二、设计任务的内容和要求任务第一部分：完成楼盖设计计算书，具体内容包括：1、设计资料；2、楼盖结构布置（按比例画出楼盖结构平面布置示意图）。

3、荷载和内力计算（1）板、次梁内力按塑性内力重分布方法计算；（2）主梁按弹性理论计算，并绘出弯矩包络图及剪力包络图。

要求：（1）内容完整、正确、计算准确、文字简捷明了、书写整洁；（2）计算书应包括：封面、目录、计算简图；（3）计算书须整理成A4本。

任务第二部分：绘制楼盖设计施工图，具体内容包括：1、梁板结构布置图及板配筋图，次梁配筋图。

1张A2图；2、主梁配筋图：1张A2图。

图中需列出一种构件的钢筋材料表并附有关设计说明。

要求：（1）图面清晰整洁、内容正确、制图及标注符合建筑制图标准及钢筋混凝土结构规范；（2）图纸应有图纸目录；（3）所有图纸须手工绘图；（4）图纸应以图纸目录顺序折叠成A4本与计算书一起装订。

三、整体式单向板肋梁楼盖设计目的（一）了解单向板肋梁楼盖的荷载传递关系及其计算简图的确定；（二）通过板及次梁的计算，掌握考虑塑性内力重分布的计算方法；（三）通过主梁的计算，掌握按弹性理论分析内力的方法，并熟悉内力包络图和抵抗弯矩图的绘制方法；（四）了解并熟悉现浇梁板的有关构造要求；（五）掌握钢筋混凝土结构施工图的表达方式、制图方法、进一步提高制图的基本技能；（六）学会编制钢筋材料表。

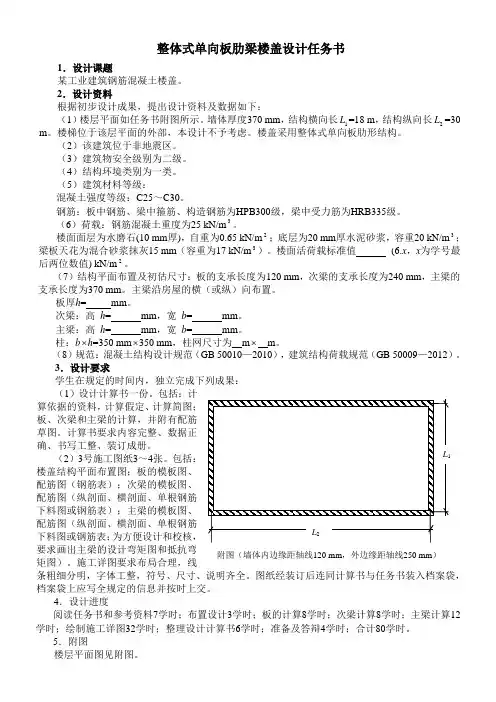

整体式单向板肋梁楼盖设计任务书1．设计课题某工业建筑钢筋混凝土楼盖。

2．设计资料根据初步设计成果，提出设计资料及数据如下：（1）楼层平面如任务书附图所示。

墙体厚度370 mm ，结构横向长1L =18 m ，结构纵向长2L =30 m 。

楼梯位于该层平面的外部，本设计不予考虑。

楼盖采用整体式单向板肋形结构。

（2）该建筑位于非地震区。

（3）建筑物安全级别为二级。

（4）结构环境类别为一类。

（5）建筑材料等级：混凝土强度等级：C25～C30。

钢筋：板中钢筋、梁中箍筋、构造钢筋为HPB300级，梁中受力筋为HRB335级。

（6）荷载：钢筋混凝土重度为25 kN/m 3。

楼面面层为水磨石(10 mm 厚)，自重为0.65 kN/m 2；底层为20 mm 厚水泥砂浆，容重20 kN/m 3；梁板天花为混合砂浆抹灰15 mm （容重为17 kN/m 3）。

楼面活荷载标准值 (6.x ，x 为学号最后两位数值) kN/m 2。

（7）结构平面布置及初估尺寸：板的支承长度为120 mm ，次梁的支承长度为240 mm ，主梁的支承长度为370 mm 。

主梁沿房屋的横（或纵）向布置。

板厚h = mm 。

次梁：高 h = mm ，宽 b = mm 。

主梁：高 h = mm ，宽 b = mm 。

柱：b ⨯h =350 mm ⨯350 mm ，柱网尺寸为 m ⨯ m 。

（8）规范：混凝土结构设计规范（GB 50010—2010），建筑结构荷载规范（GB 50009—2012）。

3．设计要求学生在规定的时间内，独立完成下列成果：（1）设计计算书一份。

包括：计算依据的资料，计算假定、计算简图；板、次梁和主梁的计算，并附有配筋草图。

计算书要求内容完整、数据正确、书写工整、装订成册。

（2）3号施工图纸3～4张。

包括：楼盖结构平面布置图；板的模板图、配筋图（钢筋表）；次梁的模板图、配筋图（纵剖面、横剖面、单根钢筋下料图或钢筋表）；主梁的模板图、配筋图（纵剖面、横剖面、单根钢筋下料图或钢筋表；为方便设计和校核，要求画出主梁的设计弯矩图和抵抗弯矩图）。

整体式单向板肋梁楼盖课程设计任务书
一、设计资料
1．结构形式
某工厂仓库，采用多层砖混结构．内框架承重体系。

外墙厚370mm，钢筋混凝土柱截面尺寸为400mm×400mm，楼盖为现浇钢筋混凝土肋梁楼盖，其平面如图所示。

图示范围内不考虑楼梯间。

2．楼面做法
20mm厚水泥砂浆地面，钢筋混凝土现浇板，15mm厚石灰砂浆抹底。

3．荷载
永久荷载：包括梁、楼板及构造层自重。

钢筋混凝土重度为25kN／m3，水泥砂浆重度为20kN／m3，石灰砂浆重度为17kN／m3，分项系数为1．2。

可变荷载：楼面均布活荷载标准值为7kN／m 2，分项系数为l.3。

二、设计内容
1．结构布置
确定柱网尺寸，主次梁布置，构件截面尺寸，绘制楼盖平面结构布置图。

2．板的设计
按考虑塑性内力重分布方法计算板的内力，计算板的正截面承载力，绘制板的配筋图。

3．次梁设计
按考虑塑性内力重分布方法计算次梁的内力，计算次粱的正截面、斜截面承载能力，绘制次梁配筋图。

4．主梁设计
按弹性方法计算主梁的内力．绘制主梁的弯矩、剪力包络图，根据包络图计算主梁正截面、斜截面的承载能力，并绘制主梁的抵抗弯矩图及配筋图。

三、要求与说明
1.本设计不是设计软件课，故不提倡采用专业软件。

2.本设计要求手算手绘。

非手算手绘的最多只能得及格的成绩。

H a r b i n I n s t i t u t e o f T e c h n o l o g y课程设计说明书（论文）课程名称：混凝土结构设计原理设计题目：整体式单向板肋梁楼盖设计院系：土木工程学院班级：设计者：学号：指导教师：设计时间：哈尔滨工业大学哈尔滨工业大学课程设计任务书附件：整体式单向板肋梁楼盖课程设计一、设计资料某一般金工车间楼盖，采用整体式钢筋混凝土单向板肋梁楼盖结构形式，其柱网布置如下图所示。

1、建造地点与基本概况建造地点为哈尔滨市某地，外墙采用490mm厚的砖墙。

该结构的重要性系数为1.0，使用环境类别为2a类。

板在外墙上的支承长度为120mm，梁在外墙上的支承长度为370 mm。

2、楼面构造层做法（自上而下）20mm厚水泥砂浆面层 =20kN/m3现浇混凝土楼板（厚度由设计者自定）γ=25kN/m315mm厚混合砂浆天棚抹灰γ=17kN/m3具体楼面活荷载标准值、组合值系数、频遇值系数和准永久值系数取值参见附表4、材料选用楼板、次梁及主梁的混凝土强度等级均为C30（f c=14.3N/mm2；f t=1.43 N/mm2）；板中钢筋、梁中箍筋采用HRB335级；梁中受力钢筋采用HRB400级。

5、柱的尺寸为b⨯h=350⨯350mm，其计算高度可取结构层高4.2m。

二、方案选择三、注意事项1、设计内容：单向板、次梁和主梁的设计；2、单向板和次梁计算采用塑性理论方法进行设计，主梁采用弹性理论设计；3、绘制结构施工图的内容：（1）楼盖结构平面布置（建议比例尺1：250，或1:200）；（2）板的配筋图（建议比例尺1：50）；（3）次梁的配筋图（建议比例尺1：50）；（4）主梁配筋图（含抽筋图）（建议比例尺1：50）、主梁弯矩包络图和抵抗弯矩图（纵向比例建议为1：100~1：150）；（5）次梁和主梁的截面配筋图（建议比例尺1：20）；（6）板和次梁的钢筋一览表（可在次梁的抽筋图和次梁的钢筋表中任选其一）（7）结构说明（字高规定，尺寸标注：3mm；图名：图纸说明：6mm；。

整体式单向板肋梁楼盖设计任务书设计某三层轻工厂房车间的楼盖，拟采用整体式钢筋混凝土单向板肋梁楼盖，要求进行第二层楼面梁格布置，确定梁、板、柱截面尺寸，计算梁板配筋，并绘制施工图。

一、设计目的钢筋混凝土结构课程设计是教育计划中一个重要的实践教学环节，对培养和提高学生的基本技能，启发学生对实际结构工作情况的认识和巩固所学的理论知识具有重要作用。

1、了解钢筋混凝土结构设计的一般程序和内容，为今后从事实际工作奠定初步基础。

2、复习巩固加深所学的基本构件中受弯构件和钢筋混凝土平面楼盖等章节的理论知识。

3、掌握钢筋混凝土肋梁楼盖的一般设计方法，诸如：（1）进一步理解单向板肋梁楼盖的结构布置、荷载传递途径和计算简图；（2）掌握弹性理论和塑性理论的设计方法；（3）掌握内力包络图和抵抗弯矩图的绘制方法；（4）了解构造设计的重要性，掌握现浇梁板的有关构造要求；（5）掌握现浇钢筋混凝土结构施工图的表示方法和制图规定：（6）学习书写结构计算书；（7）学习运用规范。

二、设计资料1、结构平面布置及柱网布置如图所示（楼梯间在此平面图外），按不同用途的车间工业楼面活荷载标准值见表1，到车间内无侵蚀性介质，柱网尺寸见表2，每位学生按学号顺序根据表3选取一组数据进行设计。

（循环，如37号同学同1号同学）表1表２表３2、楼面构造法:20厚水泥砂浆(比重20KN/m3)楼板层:钢筋混凝土(比重25KN/m3)天棚抹灰:15厚混合砂浆(比重18KN/m3)梁用15mm厚混合砂浆抹灰3、材料：混凝土采用C20:钢筋：主梁、次梁受力筋采用Ⅱ级钢筋，其它均采用Ⅰ级钢筋。

三、设计内容及要求1、结构布置柱网尺寸给定，要求了解确定的原则。

梁格布置，要求确定主、次梁布置方向及次梁间距。

2、按塑性理论方法设计楼板和次梁，按弹性理论方法设计主梁。

3、提出结构计算书一份。

要求：步骤清楚、计算正确、书写工整。

4、绘制结构施工图：2号图2张，内容包括：（1）结构平面布置图；（2）板、次梁配筋图；（3）主梁弯矩包络图、抵抗弯矩图及配筋图；（可选）（4）板、次梁编制钢筋材料表，主梁画钢筋分离图；（5）必要的施工说明。

钢筋砼结构及砌体结构课程设计任务书（一）单向板肋梁楼盖设计陇东学院土木工程学院钢筋砼结构及砌体结构课程设计任务书（一）单向板肋梁楼盖设计1、题目单向板肋梁楼盖设计2、目的要求钢筋混凝土与砌体结构课程设计是教学计划中的一个重要的实践性教学环节，对培养和提高学生房屋结构设计基本技能，学会运用技术规范和标准图册，掌握施工图的绘制方法，培养学生利用计算机软件绘图；启发学生对实际结构工作情况的认识和巩固所学的理论知识，培养学生综合运用所学知识分析与解决问题的能力、了解钢筋混凝土结构设计一般程序和内容，为毕业设计及今后从事实际工作奠定初步基础具有重要作用。

2．1目的1）掌握整体式单向板肋梁楼盖的一般设计方法。

2）掌握整体式单向板肋梁楼盖荷载传递途径和计算简图。

3）掌握混凝土结构弹性设计方法和塑性内力重分布的设计方法。

4）掌握主、次梁活荷载最不利组合，内力弯矩包络图，剪力包络图，抵抗弯矩图绘制方法和意义。

5）了解结构设计的重要性,掌握现浇梁板的有关构造要求。

2．2要求1）按塑性方法设计板和次梁,按弹性方法设计主梁。

2）提交按规定格式书写的结构计算书一份，要求步骤清楚，计算正确，书写工整。

3）绘制结构施工图，内容包括梁板结构平面布置图；板的配筋图；次梁配筋图；主梁弯矩包络图、抵抗弯矩图；及配筋断面详图。

图纸折叠成A4规格，图签朝外。

3、设计条件某多层厂房，采用钢筋混凝土现浇单向板肋梁楼盖，结构布置如附图所示。

1）结构布置柱网尺寸及楼面活载大小详见“附图”；2）楼面面层用20mm厚水泥砂浆抹面，容重20KN/m3，板底及梁用15mm厚混合砂浆抹面，容重17KN/m3；3）混凝土强度等级C20，钢筋除梁纵向主筋采用HRB335钢筋外，其余均采用HPB235钢筋，钢筋混凝土容重25KN/m3。

4、设计内容和要求进行单向板肋梁楼盖梁板系统结构设计，并绘制施工图。

要求：提交设计说明书一本，楼盖结构施工图（一号图，手画或计算机绘图）一张；板和次梁按考虑塑性内力重分布方法计算；主梁按弹性理论计算内力。
