定位销培训教材

夹具基本知识A、工装种类工装在焊装车间有夹具、工位器具、吊具、上位机吊具（涂装）、模具、焊接辅具等。

B、夹具一、组成夹具分为手动和气动，包括电气控制的夹具夹具一般由基准面、角座、规制板、夹爪、定位销、定位面、轴承、夹钳、气缸及气动元件组成。

主要通过定位面、定位销、夹爪进行定位和夹紧，从而确保工件的位置精度。

气动部分由气缸、难燃管、快速接头、控制阀、气动三联件、气压表、三通、球阀组成。

气缸一般有夹紧（CK系列）、薄型（CQ2系列）、轻型（CG1系列）、标准型（CA1系列）等型号。

控制阀有限流阀、手动式、按钮式、滚轮杠杆型、二位五通型、电磁阀等。

快速接头分带螺纹和不带螺纹的，有L、Y、T等型。

二、作用与原理作用：夹具主要作用是夹紧和定位1、工件夹紧原理为使工件在定位件上所占有的规定位置在加工过程中保持不变，就要用夹紧装置将工件夹紧。

才能保证工件的定位基准与夹具上的定位表面可靠地接触，防止在加工过程中移动、振动或变形。

由于工件的夹紧装置是和定位紧密联系的，因此，夹紧方法的选择应与定位方法的选择一起考虑。

在设计夹紧装置时，应考虑夹紧力的选择，夹紧机构的合理设计及其传动方法的确定。

关于夹紧力的选择应包括方向、作用点及大小这三个要素的确定。

夹紧装置选择合适，不仅可以显著地缩短辅助时间，保证产品质量，提高劳动生产率，而且还可以方便工人操作，减轻体力劳动。

夹紧力作用在具体选择时还应注意以下几点：（1）夹紧力合力的作用点一般应靠近支承表面的几何中心，也既作用于支撑三角形的中心。

这样可使夹紧力较均匀地分布在接触表面上。

（2）夹紧力作用点应尽可能靠近加工面，使加工力对于夹紧力作用点的力矩变小，这样可减少工件的转动趋势或振动。

夹紧力作用点的数目增多，能使工件夹紧均匀，提高夹紧的可靠性，减少夹紧力的变形。

2、定位1、在定位时，每个工件在夹具中的位置是不确定的，对同一批工件来说，各件的位置也将是不一致的。

工件位置的这种不确定性，可用空间直角坐标轴分为以下6个方面，工件有6个自由度，沿三坐标轴的移动自由度和绕三坐标轴的转动自由度。

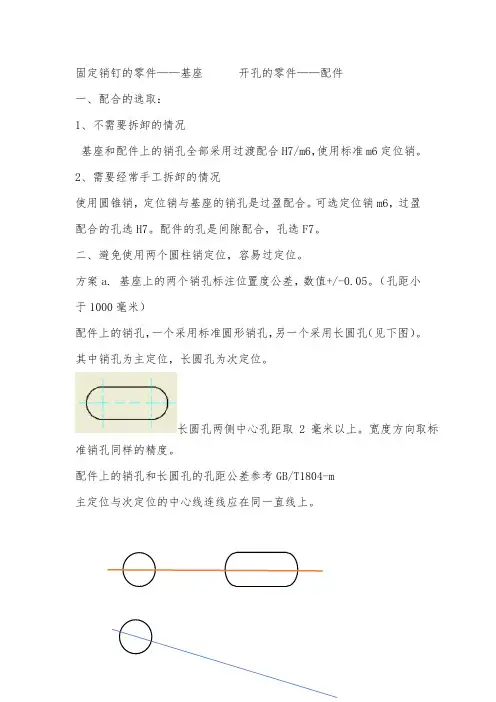

固定销钉的零件——基座开孔的零件——配件
一、配合的选取：
1、不需要拆卸的情况
基座和配件上的销孔全部采用过渡配合H7/m6，使用标准m6定位销。

2、需要经常手工拆卸的情况
使用圆锥销，定位销与基座的销孔是过盈配合。

可选定位销m6，过盈
配合的孔选H7。

配件的孔是间隙配合，孔选F7。

二、避免使用两个圆柱销定位，容易过定位。

方案a. 基座上的两个销孔标注位置度公差，数值+/-0.05。

（孔距小
于1000毫米）
配件上的销孔，一个采用标准圆形销孔，另一个采用长圆孔（见下图）。

其中销孔为主定位，长圆孔为次定位。

长圆孔两侧中心孔距取2毫米以上。

宽度方向取标准销孔同样的精度。

配件上的销孔和长圆孔的孔距公差参考GB/T1804-m
主定位与次定位的中心线连线应在同一直线上。

方案b. 配件上依然用两个销孔，使用一个圆柱销，一个菱形销实现定位。

在两孔连线方向上有一定的公差释放功能。

圆柱销与菱形销的连线始终垂直于菱形销的长边。

菱形销与圆柱销之间孔距公差按照菱形销设计公式计算。

三、定位孔之间的距离一般处于零件总长度的2/3至5/6之间。

销钉插入基座深度不小于1.5倍的外径。
