第9章 链传动 作业题 答案

习题与参考答案一、单项选择题（从给出的A 、B 、C 、D 中选一个答案）1 带传动是依靠 来传递运动和功率的。

A. 带与带轮接触面之间的正压力 B 。

带与带轮接触面之间的摩擦力C. 带的紧边拉力D. 带的松边拉力2 带张紧的目的是 。

A 。

减轻带的弹性滑动B 。

提高带的寿命C 。

改变带的运动方向D 。

使带具有一定的初拉力3 与链传动相比较，带传动的优点是 。

A 。

工作平稳，基本无噪声 B. 承载能力大C. 传动效率高D. 使用寿命长4 与平带传动相比较，V 带传动的优点是 。

A 。

传动效率高 B. 带的寿命长C 。

带的价格便宜D 。

承载能力大5 选取V 带型号,主要取决于 。

A. 带传递的功率和小带轮转速B. 带的线速度C 。

带的紧边拉力 D. 带的松边拉力6 V 带传动中,小带轮直径的选取取决于 。

A 。

传动比 B. 带的线速度C 。

带的型号D 。

带传递的功率7 中心距一定的带传动，小带轮上包角的大小主要由 决定.A 。

小带轮直径B 。

大带轮直径C 。

两带轮直径之和 D. 两带轮直径之差8 两带轮直径一定时，减小中心距将引起 .A 。

带的弹性滑动加剧B 。

带传动效率降低C. 带工作噪声增大 D 。

小带轮上的包角减小9 带传动的中心距过大时，会导致 。

A 。

带的寿命缩短B 。

带的弹性滑动加剧C 。

带的工作噪声增大 D. 带在工作时出现颤动10 若忽略离心力影响时,刚开始打滑前，带传动传递的极限有效拉力Felim 与初拉力F 0之间的关系为 。

A 。

Felim )1/(20-=ααv f v f e e F B 。

F elim )1/()1(20-+=ααv f v f e e F C 。

F elim )1/()1(20+-=ααv f v f e e F D 。

F elim ααv f v f e e F /)1(20+=11 设计V 带传动时，为防止 ，应限制小带轮的最小直径。

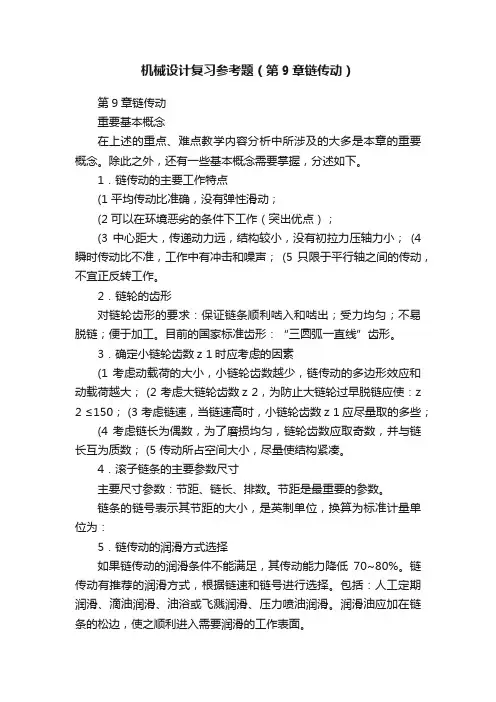

机械设计复习参考题（第9章链传动）第9章链传动重要基本概念在上述的重点、难点教学内容分析中所涉及的大多是本章的重要概念。

除此之外，还有一些基本概念需要掌握，分述如下。

1．链传动的主要工作特点(1 平均传动比准确，没有弹性滑动；(2 可以在环境恶劣的条件下工作（突出优点）；(3 中心距大，传递动力远，结构较小，没有初拉力压轴力小；(4 瞬时传动比不准，工作中有冲击和噪声； (5 只限于平行轴之间的传动，不宜正反转工作。

2．链轮的齿形对链轮齿形的要求：保证链条顺利啮入和啮出；受力均匀；不易脱链；便于加工。

目前的国家标准齿形：“三圆弧一直线”齿形。

3．确定小链轮齿数z 1时应考虑的因素(1 考虑动载荷的大小，小链轮齿数越少，链传动的多边形效应和动载荷越大； (2 考虑大链轮齿数z 2，为防止大链轮过早脱链应使：z 2 ≤150； (3 考虑链速，当链速高时，小链轮齿数z 1应尽量取的多些；(4 考虑链长为偶数，为了磨损均匀，链轮齿数应取奇数，并与链长互为质数； (5 传动所占空间大小，尽量使结构紧凑。

4．滚子链条的主要参数尺寸主要尺寸参数：节距、链长、排数。

节距是最重要的参数。

链条的链号表示其节距的大小，是英制单位，换算为标准计量单位为：5．链传动的润滑方式选择如果链传动的润滑条件不能满足，其传动能力降低70~80%。

链传动有推荐的润滑方式，根据链速和链号进行选择。

包括：人工定期润滑、滴油润滑、油浴或飞溅润滑、压力喷油润滑。

润滑油应加在链条的松边，使之顺利进入需要润滑的工作表面。

长沙大p =" 链号" ×1吋25. 4=" 链号" ×mm 1616学精选例题与解析例9-1 已知链条节距p = 12.7 mm，主动链轮转速n 1= 960 r/min，主动链轮分度圆直径d 1= 77.159 mm，求平均链速v 。

解题注意要点：必须先求出链轮齿数，才能求出平均链速。

第9章　链传动一、选择题1．链条的节数宜采用（ ）。

A．奇数B．偶数C．奇数的整倍数D．以上三种均可以【答案】B【解析】链节数最好取为偶数，以便链条连成环形时正好是外链板与内链板相接，接头处可用开口销或弹簧夹锁紧。

若链节数为奇数时，则需采用过渡链节，在链条受拉力时，过渡链节还要承受附加的弯曲载荷，通常应避免采用。

2．链传动的大链轮齿数不宜过多的原因是（ ）。

A．为减小速度波动B．为避免传动比过大C．避免磨损导致过早掉链D．避免附加弯矩【答案】C【解析】大链轮的齿数过多，链轮上一个链节所对的圆心角就越小，铰链所在的直径的增加量越大，铰链会更接近齿顶，从而增大了脱链和跳链的机会。

3．在一定转速下，要减轻链传动的速度不均匀性和动载荷，应（ ）。

A．增大链条的节距和链轮齿数B．增大链条的节距，减少链轮齿数C．减少链条的节距和链轮齿数D．减少链条的节距，增大链轮齿数【答案】D【解析】链的节距越大，由链条速度变化和链节啮入链轮产生的冲击所引起的动载荷越大，设计时应尽可能选用小节距的链。

链轮齿数过少，会增加运动的不均匀性和动载荷；链条在进入和退出啮合时，链节间的相对转角增大；链传动的圆周力增大，从整体上加速铰链和链轮的磨损。

为改善链传动的运动不均匀性，可选用较小的链节距，增加链轮齿数和限制链轮转速。

4．链传动中，链节数取偶数，链轮齿数取奇数，最好互为质数，其原因是（ ）。

A．链条与链轮轮齿磨损均匀B．工作平稳C．避免采用过渡链节D．具有抗冲击力【答案】A【解析】链节数为偶数，是为了避免使用过渡链节，过渡链节的链板要受附加弯矩的作用，应该尽量避免。

齿数为奇数，并且互质，可以减少同一齿与同一链节的咬合次数，降低磨损，使链条磨损均匀，故选A项。

5．与带传动相比较，链传动的优点是（ ）。

A．工作平稳，无噪声B．寿命长C．制造费用低D．能保持准确的瞬时传动比【答案】D【解析】与摩擦型的带传动相比，链传动无弹性滑动和整体打滑现象，能保持准确的平均传动比，传动效率较高；链条不需要张紧，作用于轴上的径向压力较小；在同样的使用条件下，链传动的整体尺寸较小，结构较为紧凑；同时，链传动能在高温和潮湿的环境中工作。

链传动重点、难点及常见问题重点：链传动的运动特性；链传动的失效形式与额定功率曲线图的意义；链传动的设计准则、设计计算方法的参数选择原则。

难点：链传动的“多边形效应”；合理选择链传动的主要参数①链轮齿数的选择②链节距和列数的选择③中心距的选择。

常见问题问题1：滚子链的接头型式有哪些？答：当链节数为偶数时，接头处可用开口销或弹簧卡片来固定，一般前者用于大节距，后者用于小节距；当链节数为奇数时，需要采用过渡链节。

由于过渡链节的链板受到附加弯矩的作用，所以在一般情况下最好不用采用奇数链节。

问题2：滚子链传动在何种特殊条件下才能保证其瞬时传动比为常数？答：只有在Z1=Z2（即R1=R2）,且传动的中心距恰为节距p的整数倍时（这时β和γ角的变化才会时时相等），传动比才能在全部啮合过程中保持不变，即恒为1。

问题3：链传动在工作中引起动载荷的主要原因是什么？答：主要原因包括以下几个方面：1）因为链速和从动链轮角速度的周期性变化，从而产生了附加的动载荷；2）链沿垂直方向的分速度v’也作周期性的变化使链产生横向振动；3）当链节进入链轮的瞬间，链节和链轮以一定的相对速度相啮合，从而使链和轮齿受到冲击并产生附加的动载荷；4）若链张紧不好，链条松弛。

问题4：链在传动中的重要作用力有哪些？答：主要有工作拉力F1，离心拉力F c，垂度拉力F r。

问题5：链传动可能出现的失效形式有哪些？答：1）铰链元件由于疲劳强度不足而破坏；2）因铰链销轴磨损使链节距过度伸长，从而破坏正确啮合和造成脱链现象；3）润滑不当或转速过高时，销轴和套筒表面发生胶合破坏；4）经常启动、反转、制动的链传动，由于过载造成冲击断裂；5）低速重载的链传动发生静拉断。

问题6：链传动的中心局过大或过小对传动有何不利？答：中心距过大，会引起从动边垂度过大。

中心距过小，链速不变时，单位时间内链条绕转次数增多，链条曲伸次数和应力循环次数增大，从而加剧了链的磨损和疲劳。

同时，由于中心距小，链条在小链轮上的包角会变小，在包角范围内，每个轮齿所受的载荷增大，容易出现跳齿和脱链现象；问题7：与带传动相比，链传动有何优缺点？答：链传动是带有中间挠性件的啮合传动，与带传动相比，链传动无弹性滑动和打滑现象，因而能保持准确的平均传动比，传动效率更高；又因链条不需要像带一样张得很紧，所以作用于轴上的径向压力较小；在同样的使用条件下，链传动结构较为紧凑。

第一章绪论1-1机器的基本组成要素是什么？答：机械零件1-2什么是零件？什么是构件？什么是部件？试各举三个实例。

答：零件是组成机器的不可拆的基本单元，即制造的基本单元。

如齿轮、轴、螺钉等。

构件是组成机器的运动的单元，可以是单一整体也可以是由几个零件组成的刚性结构，这些零件之间无相对运动。

如内燃机的连杆、凸缘式联轴器、机械手的某一关节等。

部件是由一组协同工作的零件所组成的独立制造或独立装配的组合体，如减速器、离合器、联轴器。

1-3什么是通用零件？什么是专用零件？答：通用零件在各种机器中经常都能用到的零件，如：齿轮、螺钉、轴等。

在特定类型的机器中才能用到的零件，如：涡轮机的叶片、内燃机曲轴、减速器的箱体等。

1-4机械设计课程研究的内容是什么？答：机械系统设计的基础知识和一般尺寸和参数的通用零件设计方法。

第二章机械设计总论2-1答：一台完整的机器通常由原动机、执行部分和传动部分三个基本部分组成。

原动机是驱动整部机器以完成预定功能的动力源；执行部分用来完成机器的预定功能；传动部分是将原动机的运动形式、运动及动力参数转变为执行部分所需的运动形式、运动及动力参数。

2-2答：设计机器应满足使用功能要求、经济性要求、劳动保护要求、可靠性要求及其它专用要求。

设计机械零件应满足避免在预定寿命期内失效的要求、结构工艺性要求、经济性要求、质量小的要求和可靠性要求。

2-3答：机械零件常见的失效形式：整体断裂、过大的残余变形、零件的表面破坏以及破坏正常工作条件引起的失效等。

常用的计算准则主要有强度准则、刚度准则、寿命准则、振动稳定性准则和可靠性准则。

2-4答：强度要求为确保零件不发生断裂破坏或过大的塑性变形。

强度条件为[]σσ≤。

提高机械零件的强度，可以采取：a、采用强度高的材料，使零件具有足够的截面尺寸；b、合理地设计零件的截面形状，增大截面的惯性矩；c、采用热处理和化学处理方法，提高材料的力学性能；d、提高运动零件的制造精度，降低工作时的动载荷；e、合理配置零件的位置，降低作用于零件上的载荷等。

第九章链传动（习题及答案）.精品推荐第9章链传动一、选择填空：1．链传动中作用在轴上的压力要比带传动小，这主要是由于。

A．这种传动只用来传递小功率B．链的质量大，离心力也大C．啮合传动不需很大的初拉力D．在传递相同功率时圆周力小2．链传动中链节数取偶数，链轮齿数为奇数，最好互为质数，其原因是。

A．磨损均匀B．具有抗冲击力C．减少磨损与胶合D．瞬时传动比恒定3．在一定转速时，要减小链条传动的不均匀性和动载荷，应。

A．增大链条节距和链轮齿数B．增大链条节距和减少链轮齿数C．减小链条节距，增大链轮齿数D．减小链条节距和链轮齿数4．滚子链传动中，滚子的作用是。

A．缓和冲击B．减小套筒与轮齿间磨损C．提高链的破坏载荷D．保证链条与轮齿间的良好啮合5．链传动中，链节数常采用偶数，这是为了使链传动。

A．工作平稳B．链条与链轮轮齿磨损均匀C．提高传动效率D．避免采用过渡链节6．链条磨损会导致的结果是。

A．销轴破坏B．链片破坏C．套筒破坏D．影响链与链轮的啮合，致使脱链7．链传动大链轮齿数不宜过多的原因是。

A．为减小速度波动B．避免传动比过大C．避免磨损时导致过早脱链8．链传动的瞬时传动比等于常数的充要条件是。

A．大链轮齿数z2是小链轮齿数z1的整数倍B．z2=z1C．z2=z1，中心距a是节距p的整数倍D．z2=z1，a=40p9．为了限制链传动的动载荷，在节距p和小链轮齿数z1一定时，应该限制。

A．小链轮的转速n1Ｂ．传动的功率PC．传递的圆周力10．应用标准套筒滚子链传动的许用功率曲线，必须根据来选择链条的型号和润滑方法。

A．链条的圆周力和传递功率B．小链轮的转速和计算功率C．链条的圆周力和计算功率D．链条的速度和计算功率11．为了，推荐链轮最大齿数z max=120。

A．保证链轮的强度B．保证传动平稳C．当磨损量达到2%～3%时，仍可使链条继续工作12．为提高链传动使用寿命，防止过早脱链，当节距p一定时，链轮齿数应。

机械设计习题及答案第一篇总论第一章绪论一．分析与思考题1-1 机器的基本组成要素是什么?1-2 什么是零件?什么是构件?什么是部件?试各举三个实例。

1-3 什么是通用零件?什么是专用零件?试各举三个实例。

第二章机械设计总论一．选择题2-1 机械设计课程研究的内容只限于_______。

(1) 专用零件的部件 (2) 在高速，高压，环境温度过高或过低等特殊条件下工作的以及尺寸特大或特小的通用零件和部件 (3) 在普通工作条件下工作的一般参数的通用零件和部件 (4) 标准化的零件和部件2-2 下列8种机械零件：涡轮的叶片，飞机的螺旋桨，往复式内燃机的曲轴，拖拉机发动机的气门弹簧，起重机的起重吊钩，火车车轮，自行车的链条，纺织机的纱锭。

其中有_____是专用零件。

(1) 3种 (2) 4种 (3) 5种 (4) 6种2-3变应力特性可用σmax,σmin,σm, σa, r 等五个参数中的任意_____来描述。

(1) 一个 (2) 两个 (3) 三个 (4) 四个2-4 零件的工作安全系数为____。

(1) 零件的极限应力比许用应力 (2) 零件的极限应力比零件的工作应力(3) 零件的工作应力比许用应力 (4) 零件的工作应力比零件的极限应力2-5 在进行疲劳强度计算时，其极限应力应为材料的____。

(1) 屈服点 (2) 疲劳极限 (3) 强度极限 (4) 弹性极限二．分析与思考题2-1 一台完整2-3 机械零件主要有哪些失效形式?常用的计算准则主要有哪些?2-2 机械零件主要有哪些失效形式?常用的计算准则主要有哪些?2-3 什么是零件的强度要求?强度条件是如何表示的?如何提高零件的强度?2-4 什么是零件的刚度要求?刚度条件是如何表示的?提高零件刚度的措施有哪些?2-5 机械零件设计中选择材料的原则是什么?2-6 指出下列材料的种类，并说明代号中符号及数字的含义：HTl50，ZG230-450，2-7 机械的现代设计方法与传统设计方法有哪些主要区别?第三章机械零件的强度一．选择题3-1 零件的截面形状一定，如绝对尺寸(横截面尺寸)增大，疲劳强度将随之_____。

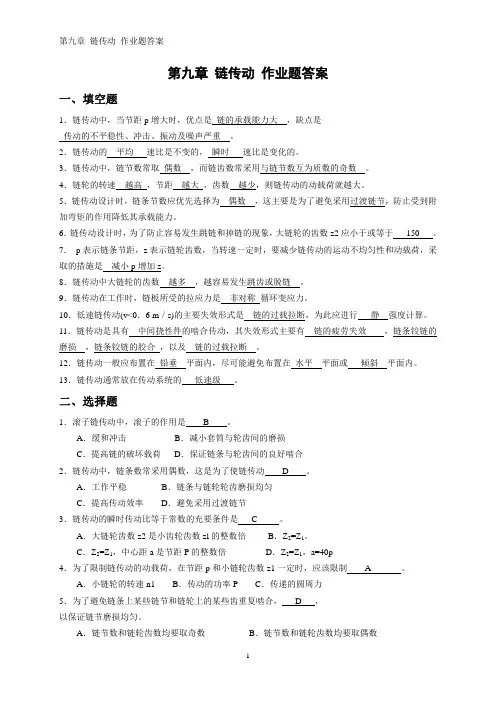

第九章 链传动 作业题答案一、填空题1．链传动中，当节距p增大时，优点是链的承载能力大，缺点是传动的不平稳性、冲击、振动及噪声严重。

2．链传动的平均速比是不变的，瞬时速比是变化的。

3．链传动中，链节数常取偶数，而链齿数常采用与链节数互为质数的奇数。

4．链轮的转速越高，节距越大，齿数越少，则链传动的动载荷就越大。

5．链传动设计时，链条节数应优先选择为偶数，这主要是为了避免采用过渡链节，防止受到附加弯矩的作用降低其承载能力。

6．链传动设计时，为了防止容易发生跳链和掉链的现象，大链轮的齿数z2应小于或等于 150 。

7．p表示链条节距，z表示链轮齿数，当转速一定时，要减少链传动的运动不均匀性和动载荷，采取的措施是减小p增加z。

8．链传动中大链轮的齿数越多，越容易发生跳齿或脱链。

9．链传动在工作时，链板所受的拉应力是非对称循环变应力。

10．低速链传动(v<0．6 m／s)的主要失效形式是链的过载拉断，为此应进行静强度计算。

11．链传动是具有中间挠性件的啮合传动，其失效形式主要有链的疲劳失效，链条铰链的磨损，链条铰链的胶合，以及链的过载拉断。

12．链传动一般应布置在铅垂平面内，尽可能避免布置在水平平面或倾斜平面内。

13．链传动通常放在传动系统的低速级。

二、选择题1．滚子链传动中，滚子的作用是 B 。

A．缓和冲击B．减小套筒与轮齿间的磨损C．提高链的破坏载荷D．保证链条与轮齿间的良好啮合2．链传动中，链条数常采用偶数，这是为了使链传动 D 。

A．工作平稳B．链条与链轮轮齿磨损均匀C．提高传动效率D．避免采用过渡链节3．链传动的瞬时传动比等于常数的充要条件是 C 。

A．大链轮齿数z2是小齿轮齿数zl的整数倍B．Z2=Z1。

C．Z2=Z1，中心距a是节距P的整数倍D．Z2=Z1，a=40p4．为了限制链传动的动载荷，在节距p和小链轮齿数z1一定时，应该限制 A 。

A．小链轮的转速n1 B．传动的功率P C．传递的圆周力5．为了避免链条上某些链节和链轮上的某些齿重复啮合， D ，以保证链节磨损均匀。

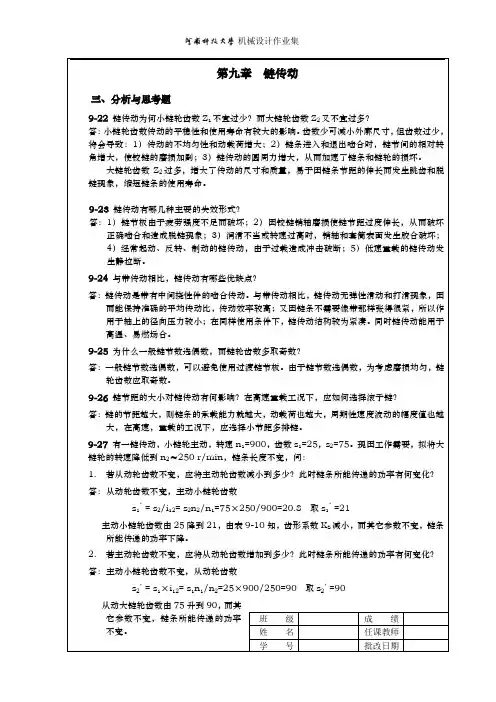

班 级 成 绩 姓 名 任课教师 第九章 链传动三、分析与思考题9-22 链传动为何小链轮齿数Z 1不宜过少？而大链轮齿数Z 2又不宜过多？ 答：小链轮齿数传动的平稳性和使用寿命有较大的影响。

齿数少可减小外廓尺寸，但齿数过少，将会导致：1）传动的不均匀性和动载荷增大；2）链条进入和退出啮合时，链节间的相对转角增大，使铰链的磨损加剧；3）链传动的圆周力增大，从而加速了链条和链轮的损坏。

大链轮齿数Z 2过多，增大了传动的尺寸和质量，易于因链条节距的伸长而发生跳齿和脱链现象，缩短链条的使用寿命。

9-23 链传动有哪几种主要的失效形式？答：1）链节板由于疲劳强度不足而破坏；2）因铰链销轴磨损使链节距过度伸长，从而破坏正确啮合和造成脱链现象；3）润滑不当或转速过高时，销轴和套筒表面发生胶合破坏；4）经常起动、反转、制动的链传动，由于过载造成冲击破断；5）低速重载的链传动发生静拉断。

9-24 与带传动相比，链传动有哪些优缺点？答：链传动是带有中间挠性件的啮合传动。

与带传动相比，链传动无弹性滑动和打滑现象，因而能保持准确的平均传动比，传动效率较高；又因链条不需要像带那样张得很紧，所以作用于轴上的径向压力较小；在同样使用条件下，链传动结构较为紧凑。

同时链传动能用于高温、易燃场合。

9-25 为什么一般链节数选偶数，而链轮齿数多取奇数？答：一般链节数选偶数，可以避免使用过渡链节板。

由于链节数选偶数，为考虑磨损均匀，链轮齿数应取奇数。

9-26 链节距的大小对链传动有何影响？在高速重载工况下，应如何选择滚子链？答：链的节距越大，则链条的承载能力就越大，动载荷也越大，周期性速度波动的幅度值也越大，在高速，重载的工况下，应选择小节距多排链。

9-27 有一链传动，小链轮主动，转速n 1=900，齿数z 1=25，z 2=75。

现因工作需要，拟将大链轮的转速降低到n 2≈250 r/min ，链条长度不变，问：1. 若从动轮齿数不变，应将主动轮齿数减小到多少？此时链条所能传递的功率有何变化？ 答：从动轮齿数不变，主动小链轮齿数z 1’= z 2/i 12= z 2n 2/n 1=75×250/900=20.8 取z 1’=21主动小链轮齿数由25降到21，由表9-10知，齿形系数K Z 减小，而其它参数不变，链条所能传递的功率下降。

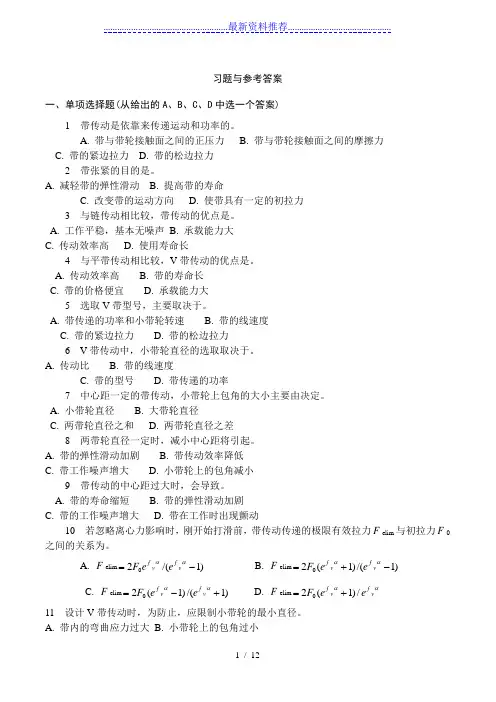

习题与参考答案一、单项选择题(从给出的A 、B 、C 、D 中选一个答案)1 带传动是依靠来传递运动和功率的。

A. 带与带轮接触面之间的正压力B. 带与带轮接触面之间的摩擦力C. 带的紧边拉力D. 带的松边拉力2 带张紧的目的是。

A. 减轻带的弹性滑动B. 提高带的寿命C. 改变带的运动方向D. 使带具有一定的初拉力3 与链传动相比较，带传动的优点是。

A. 工作平稳，基本无噪声B. 承载能力大C. 传动效率高D. 使用寿命长4 与平带传动相比较，V 带传动的优点是。

A. 传动效率高B. 带的寿命长C. 带的价格便宜D. 承载能力大5 选取V 带型号，主要取决于。

A. 带传递的功率和小带轮转速B. 带的线速度C. 带的紧边拉力D. 带的松边拉力6 V 带传动中，小带轮直径的选取取决于。

A. 传动比B. 带的线速度C. 带的型号D. 带传递的功率7 中心距一定的带传动，小带轮上包角的大小主要由决定。

A. 小带轮直径B. 大带轮直径C. 两带轮直径之和D. 两带轮直径之差8 两带轮直径一定时，减小中心距将引起。

A. 带的弹性滑动加剧B. 带传动效率降低C. 带工作噪声增大D. 小带轮上的包角减小9 带传动的中心距过大时，会导致。

A. 带的寿命缩短B. 带的弹性滑动加剧C. 带的工作噪声增大D. 带在工作时出现颤动10 若忽略离心力影响时，刚开始打滑前，带传动传递的极限有效拉力F elim 与初拉力F 0之间的关系为。

A. F elim )1/(20-=ααv f v f e e FB. F elim )1/()1(20-+=ααv f v f e e FC. F elim )1/()1(20+-=ααv f v f e e FD. F elim ααv f v f e e F /)1(20+=11 设计V 带传动时，为防止，应限制小带轮的最小直径。

A. 带内的弯曲应力过大B. 小带轮上的包角过小C. 带的离心力过大D. 带的长度过长12 一定型号V带内弯曲应力的大小，与成反比关系。

第九章 链传动 作业题答案一、填空题1．链传动中，当节距p增大时，优点是链的承载能力大，缺点是传动的不平稳性、冲击、振动及噪声严重。

2．链传动的平均速比是不变的，瞬时速比是变化的。

3．链传动中，链节数常取偶数，而链齿数常采用与链节数互为质数的奇数。

4．链轮的转速越高，节距越大，齿数越少，则链传动的动载荷就越大。

5．链传动设计时，链条节数应优先选择为偶数，这主要是为了避免采用过渡链节，防止受到附加弯矩的作用降低其承载能力。

6．链传动设计时，为了防止容易发生跳链和掉链的现象，大链轮的齿数z2应小于或等于 150 。

7．p表示链条节距，z表示链轮齿数，当转速一定时，要减少链传动的运动不均匀性和动载荷，采取的措施是减小p增加z。

8．链传动中大链轮的齿数越多，越容易发生跳齿或脱链。

9．链传动在工作时，链板所受的拉应力是非对称循环变应力。

10．低速链传动(v<0．6 m／s)的主要失效形式是链的过载拉断，为此应进行静强度计算。

11．链传动是具有中间挠性件的啮合传动，其失效形式主要有链的疲劳失效，链条铰链的磨损，链条铰链的胶合，以及链的过载拉断。

12．链传动一般应布置在铅垂平面内，尽可能避免布置在水平平面或倾斜平面内。

13．链传动通常放在传动系统的低速级。

二、选择题1．滚子链传动中，滚子的作用是 B 。

A．缓和冲击B．减小套筒与轮齿间的磨损C．提高链的破坏载荷D．保证链条与轮齿间的良好啮合2．链传动中，链条数常采用偶数，这是为了使链传动 D 。

A．工作平稳B．链条与链轮轮齿磨损均匀C．提高传动效率D．避免采用过渡链节3．链传动的瞬时传动比等于常数的充要条件是 C 。

A．大链轮齿数z2是小齿轮齿数zl的整数倍B．Z2=Z1。

C．Z2=Z1，中心距a是节距P的整数倍D．Z2=Z1，a=40p4．为了限制链传动的动载荷，在节距p和小链轮齿数z1一定时，应该限制 A 。

A．小链轮的转速n1 B．传动的功率P C．传递的圆周力5．为了避免链条上某些链节和链轮上的某些齿重复啮合， D ，以保证链节磨损均匀。

带 传 动 习 题1. 选择题1) 带传动中，在预紧力相同的条件下，V 带比平带能传递较大的功率，是因为V 带__3__.(1)强度高 (2)尺寸小 (3)有楔形增压作用 (4)没有接头2) 带传动中，若小带轮为主动轮，则带的最大应力发生在带__1__处(1)进入主动轮 (2)进入从动轮 (3)退出主动轮 (4)退出从动轮3) 带传动正常工作时不能保证准确的传动比是因为__4__.(1)带的材料不符合虎克定律 (2)带容易变形和磨损 (3)带在带轮上打滑 (4)带的弹性滑动4)带传动打滑总是__1__.(1)在小轮上先开始 (2)在大轮上先开始 (3)在两轮上同时开始5) V 带传动设计中，限制小带轮的最小直径主要是为了_2___.(1)使结构紧凑 (2)限制弯曲应力(3)保证带和带轮接触面间有足够摩擦力 (4)限制小带轮上的包角6) 带传动的主要失效形式之一是带的__3__。

(1)松弛 (2)颤动 (3)疲劳破坏 (4)弹性滑动7) 带传动正常工作时，紧边拉力1F 和松边拉力2F 满足关系 2 。

（1）1F =2F （2）1F - 2F = F （3） 1F +2F =0F1 带传动是依靠 b 来传递运动和功率的。

A. 带与带轮接触面之间的正压力B. 带与带轮接触面之间的摩擦力C. 带的紧边拉力D. 带的松边拉力2 带张紧的目的是 d 。

A. 减轻带的弹性滑动B. 提高带的寿命C. 改变带的运动方向D. 使带具有一定的初拉力3 与链传动相比较，带传动的优点是 a 。

A. 工作平稳，基本无噪声B. 承载能力大C. 传动效率高D. 使用寿命长4 与平带传动相比较，V 带传动的优点是 d 。

A. 传动效率高B. 带的寿命长C. 带的价格便宜D. 承载能力大5 选取V 带型号，主要取决于 a 。

A. 带传递的功率和小带轮转速B. 带的线速度C. 带的紧边拉力D. 带的松边拉力6 V 带传动中，小带轮直径的选取取决于 c 。

带、链传动习题与参考答案一、单项选择题(从给出的A 、B 、C 、D 中选一个答案)1 带传动是依靠 B 来传递运动和功率的。

A. 带与带轮接触面之间的正压力B. 带与带轮接触面之间的摩擦力C. 带的紧边拉力D. 带的松边拉力2 带张紧的目的是 D 。

A. 减轻带的弹性滑动B. 提高带的寿命C. 改变带的运动方向D. 使带具有一定的初拉力3 与链传动相比较，带传动的优点是 A 。

A. 工作平稳，基本无噪声B. 承载能力大C. 传动效率高D. 使用寿命长4 与平带传动相比较，V 带传动的优点是 D 。

A. 传动效率高B. 带的寿命长C. 带的价格便宜D. 承载能力大5 选取V 带型号，主要取决于 A 。

A. 带传递的功率和小带轮转速B. 带的线速度C. 带的紧边拉力D. 带的松边拉力6 V 带传动中，小带轮直径的选取取决于 C 。

A. 传动比B. 带的线速度C. 带的型号D. 带传递的功率7 中心距一定的带传动，小带轮上包角的大小主要由 D 决定。

A. 小带轮直径B. 大带轮直径C. 两带轮直径之和D. 两带轮直径之差8 两带轮直径一定时，减小中心距将引起 D 。

A. 带的弹性滑动加剧B. 带传动效率降低C. 带工作噪声增大D. 小带轮上的包角减小9 带传动的中心距过大时，会导致 D 。

A. 带的寿命缩短B. 带的弹性滑动加剧C. 带的工作噪声增大D. 带在工作时出现颤动10 若忽略离心力影响时，刚开始打滑前，带传动传递的极限有效拉力F elim 与初拉力F 0之间的关系为 C 。

A. Felim )1/(20-=ααv f v f e e F B. F elim )1/()1(20-+=ααv f v f e e F C. F elim )1/()1(20+-=ααv f v f e e F D. F elim ααv f v f e e F /)1(20+=11 设计V 带传动时，为防止 A ，应限制小带轮的最小直径。

链 传 动1、与带传动相比，链传动有哪些优缺点？【答】与属于摩擦传动的带传动相比，链传动无弹性滑动和打滑现象，因而能保证准确的平均传动比，传动效率较高；又因链条不需要像带那样张得很，所以作用于轴上的径向压力较小；在同样的条件下，链传动结构较为紧凑。

同时链传动能在高温和低温的情况下工作。

2、何谓链传动的多变性效应？如何减轻多变性效应的影响？【答】链传动运动中由于链条围绕在链轮上形成了正多边形，造成了运动的不均匀性，称为链传动的多边形效应。

这是链传动固有的特性。

减轻链传动多边形效应的主要措施有：1） 减小链条节距；2） 增加链轮齿数;3） 降低链速。

3、简述滚子链传动的主要失效形式和原因。

【答】滚子链传动的主要失效形式和原因如下：1）链的疲劳破坏：链在工作时，周而复始地由松边到紧边不断运动着，因而它的各个元件都是在变应力作用下工作，经过一定循环次数后，链板将会出现疲劳断裂，或者套筒、滚子表面将会出现疲劳点蚀（多边形效应引起的冲击疲劳）。

2）链条铰链的磨损：链条在工作过程中，由于铰链的销轴与套筒间承受较大的压力，传动时彼此又产生相对转动,导致铰链磨损,使链条总长伸长,从而使链的松边垂度变化,增大动载荷,发生振动,引起跳齿,加大噪声以及其它破坏,如销轴因磨损削弱而断裂等。

3）链条铰链的胶合：当链轮转速高达一定数值时，链节啮入时受到的冲击能量增大，销轴和套筒间润滑油被破坏，使两者的工作表面在很高的温度和压力下直接接触，从而导致胶合。

因此，胶合在一定程度上限制了链的传动的极限转速。

4）链条静力拉断：低速（6.0<υm/s ）的链条过载，并超过了链条静力强度的情况下，链条就会被拉断。

4、在如图所示链传动中，小链轮为主动轮，中心距a=(30~50)p 。

问在图a 、b 所示布置中应按哪个方向转动才合理？两轮轴线布置在同一铅垂面内（图c ）有什么缺点？应采取什么措施？a ）b ）c ）题 4 图【答】a ）和b ）按逆时针方向旋转合理。

链 传 动1、与带传动相比，链传动有哪些优缺点？【答】与属于摩擦传动的带传动相比，链传动无弹性滑动和打滑现象，因而能保证准确的平均传动比，传动效率较高；又因链条不需要像带那样张得很，所以作用于轴上的径向压力较小；在同样的条件下，链传动结构较为紧凑。

同时链传动能在高温和低温的情况下工作。

2、何谓链传动的多边形效应？如何减轻多边形效应的影响？【答】链传动运动中由于链条围绕在链轮上形成了正多边形，造成了运动的不均匀性，称为链传动的多边形效应。

这是链传动固有的特性。

减轻链传动多边形效应的主要措施有：1） 减小链条节距；2） 增加链轮齿数;3） 降低链速。

3、简述滚子链传动的主要失效形式和原因。

【答】滚子链传动的主要失效形式和原因如下：1）链的疲劳破坏：链在工作时，周而复始地由松边到紧边不断运动着，因而它的各个元件都是在变应力作用下工作，经过一定循环次数后，链板将会出现疲劳断裂，或者套筒、滚子表面将会出现疲劳点蚀（多边形效应引起的冲击疲劳）。

2）链条铰链的磨损：链条在工作过程中，由于铰链的销轴与套筒间承受较大的压力，传动时彼此又产生相对转动,导致铰链磨损,使链条总长伸长,从而使链的松边垂度变化,增大动载荷,发生振动,引起跳齿,加大噪声以及其它破坏,如销轴因磨损削弱而断裂等。

3）链条铰链的胶合：当链轮转速高达一定数值时，链节啮入时受到的冲击能量增大，销轴和套筒间润滑油被破坏，使两者的工作表面在很高的温度和压力下直接接触，从而导致胶合。

因此，胶合在一定程度上限制了链的传动的极限转速。

4）链条静力拉断：低速（6.0<υm/s ）的链条过载，并超过了链条静力强度的情况下，链条就会被拉断。

4、在如图所示链传动中，小链轮为主动轮，中心距p a )5030(～=。

问在图a 、b 所示布置中应按哪个方向转动才合理？两轮轴线布置在同一铅垂面内（图c ）有什么缺点？应采取什么措施？a ）b ）c ）题 4 图【答】a ）和b ）按逆时针方向旋转合理。

河南科技大学机械原理及机械设计教研室 机械设计作业集选择题、填空题参考答案第一章绪论一、选择题第二章机械设计总论第三章 机械零件的强度二、填空题3—16 判断机械零件强度的两种方法是 最大应力法 及 安全系数法 ；其相应的强度条件式分别为 σ ≤[σ] 及 S ca ≥[S] 。

3—17 在静载荷作用下的机械零件，不仅可以产生 静 应力，也可能产生 变 应力。

3—18 在变应力工况下，机械零件的强度失效是 疲劳失效 ；这种损坏的断面包括 光滑区（疲劳区）及 粗糙区（脆断区） 两部分。

3—19 钢制零件的σ-N 曲线上，当疲劳极限几乎与应力循环次数N 无关时，称为 无限寿命 循环疲劳；而当N<N 0（N 0≈N D ）时，疲劳极限随循环次数N 的增加而降低的称为有限寿命疲劳。

3—20 公式22τστσS S S S S +=表示 复合（双向）应力状态下 疲劳 强度的安全系数，而2max2max4τσσ+=s S 表示 复合（双向）应力状态下的 静(屈服) 强度的安全系数。

3—21 零件表面的强化处理方法有 化学热处理 、 高频表面淬火 、 表面硬化加工 等。

3—22 机械零件受载荷时，在 截面形状或尺寸突变处 产生应力集中，应力集中的程度通常随材料强度的增大而 增大 。

第四章 摩擦、磨损及润滑概述二、填空题4—11摩擦学是一门研究 摩擦、磨损及润滑 的科学。

4—12 润滑油的油性是指润滑油在金属表面的 吸附并形成润滑油膜 能力。

4—13 影响润滑油粘度η的主要因素有 温度 和 压力 。

4—14 两摩擦表面间的典型滑动摩擦状态是 干摩擦 、 边界摩擦和 液体摩擦 。

4—15 流体的粘度，即流体抵抗变形的能力，它表征流体内部 流动阻力 的大小。

4—16 压力升高，粘度 降低 ；温度升高，粘度 降低 。

4—17 机器工作的环境温度高时，应该选择闪点 高 的润滑油；机器工作的环境温度低时，应该选择凝点 低 的润滑油。

链传动一、填空题：1、链轮转速越________，链条节距越________，链传动中的动载荷越大。

2、当链节数为_________数时，必须采用过渡链节联接，此时会产生附加________。

3、滚子链的最主要参数是链的_________，为提高链传动的均匀性，应选用齿数________的链轮。

4、为减小链传动的动载荷，小链轮齿数应选的_________些，为防止链传动过早脱链，小链轮齿数应选的_________些。

5、选用链条节距的原则是：在满足传递_________的前提下，尽量选用_________的节距。

6、链条节数选择偶数是为了_________。

链轮齿数选择奇数是为了_________。

7、在链传动布置时，对于中心距较小，传动比较大的传动，应使________边在上，________边在下，这主要是为了防止_________。

而对于中心距较大，传动比较小的传动，应使紧边在________，松边在________，这主要是为了防止_________。

8、在设计链传动时，对于高速、重载的传动，应选用________节距的________排链；对于低速速、重载的传动，应选用________节距的________排链。

9、链传动和V 带传动相比，在工况相同的条件下，作用在轴上的压轴力________，其原因是链传动不需要_________。

10、链传动张紧的目的是________。

采用张紧轮张紧时，张紧轮应布置在________边，靠近________轮，从________向________张紧。

二、判断题：1、 链传动和带传动相比，链传动有准确的平均速比，传动功率大，作用在轴和轴承上的力也大。

（ ）2、 和带传动相比，链传动有一定的动载荷和冲击，传动平稳性差，工作时有噪声，适于低速重载传动。

（ ）3、 链传动的平均传动比为122112z z n n i ==。

（ ） 4、 链传动的平均传动比和瞬时传动比不变。

第12章链传动【思考题】12-1 与带传动相比，链传动有哪些优缺点？12-2 滚子链是如何构成的？其最主要的参数是什么？对传动有何影响？12-3 为什么一般链节数选偶数，而链轮齿数多取奇数？12-4 链传动中为什么小链轮的齿数不宜过少？而大链轮的齿数又不宜过多？12-5 何谓链传动的多边形效应？如何减轻多边形效应的影响？12-6 在什么条件下链传动瞬时传动比为恒定？此时链速是否也恒定？A级能力训练题1.滚子链标记：08A-1×100表示。

2.在机械传动中，理论上能保证瞬时传动比为常数的是______。

能缓冲减振，并能起到过载安全保护作用的是______。

（1）带传动（2）链传动（3）齿轮传动3.链传动与带传动相比较，其优点是______。

与齿轮传动相比，其重要优点是______。

（1）寿命长（2）可用于中心距较大的场合（3）安装精度要求不高（4）平稳无噪音、能保持准确的传动比4.链轮的节圆是______所构成的圆。

链条的基本参数是______。

（1）齿廓曲率中心，销轴直径（2）销轴中心，销轴长度（3）齿高中点，链板厚度（4）销轴中心，节距5.套筒滚子链中，滚子的作用是______ 。

（1）缓和冲击（2）减轻套筒与轮齿间的磨损（3）提高链的破坏载荷（4）保证链条与轮齿间的良好啮合6.由于受到链条在小链轮上的包角不能太小的限制，因而在一般链速下，链传动的传动比i______。

（1）≤6 （2）≤8 （3）≤10 （4）≤127.链传动的中心距过小的缺点是______。

（1）链条工作颤动、运行不平稳（2）链条运动不均匀性和冲击作用增强（3）容易发生“脱链”现象（4）链条的磨损快、小链轮上包角小8.链传动瞬时传动比也是常数必须具备的条件：链传动的传动比______。

（1）i=1 （2）i＞1 （3）i＜19.链条中应尽量避免使用过渡链节，所以在一般情况下最好不用奇数链节。

这主要是因为______ 。
