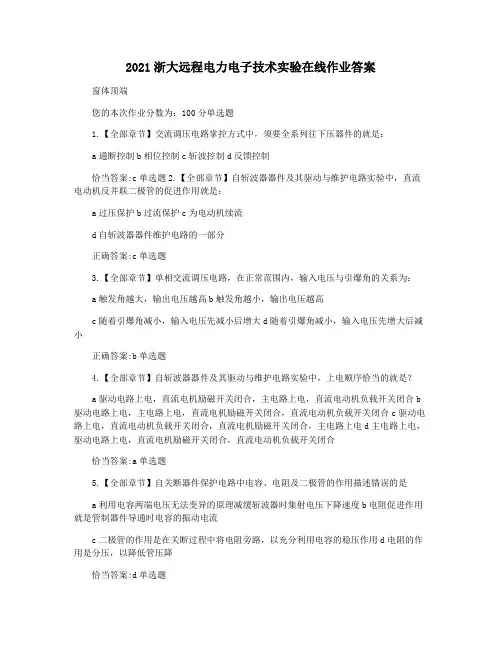

您的本次作业分数为：100分单选题
1.关于三相桥式全控整流电路的实验操作，描述正确的是：
A 按照原理图接线，然后打开主电源，再检查晶闸管脉冲是否正常
B 不能用示波器观察触发脉冲
C 正常情况下，应有间隔均匀，相互间隔120°，幅度相同的双脉冲
D 可以用示波器观察来检查相序是否正确
正确答案:D
单选题
2.交流调压电路控制方式中，谐波含量最少的是：
A 通断控制
B 相位控制
C 斩波控制
D 反馈控制
正确答案:C
单选题
3.锯齿波同步移相触发电路实验中，3号点电压与5号点电压描述正确的是？
A 3号点电压与5号点电压波形相同
B 3号点电压上升使VT1导通时，5号点电压出现下降沿
C 出现下降沿后，5号点电压不会再次上升
D VT1导通时，3号点电压持续上升
正确答案:B
单选题
4.三相桥式全控整流电路电感性负载实验中，直流平均电压为零时触发角为多少度？
A 30°
B 60°
C 90°
D 120°
单选题
5.关于单相桥式半控整流电路直流侧电压ud波形描述正确的是？
A ud会出现负值
B ud是否出现负值由触发角大小决定
C 电感性负载，触发脉冲丢失，则ud变为零
D 电感性负载，触发脉冲丢失，则ud半周期为正弦，半周期为零。正确答案:D
单选题
6.单相交流调压电路实验中，如何改变电阻电感性负载的阻抗角？
A 改变单相交流调压电路的触发角
B 改变输入电压源的频率
C 改变负载电阻的大小
D 改变输入电压的大小
正确答案:C
单选题
7.用于观察管压降、负载电压等波形的实验设备是
A 三相芯式变压器
B 滑线变阻器
C 示波器
D 异步电机
正确答案:C
单选题
8.关于逆变角的说法，错误的是
A 逆变角与整流角之和为180°
B 电路工作在整流状态时，逆变角大于零，小于90°
C 电路工作在逆变状态时，逆变角大于零，小于90°
D 逆变角不能等于零
单选题
9.三相桥式全控整流电路实验中，关于主电路三相电源的相序说法正确的是
A 三相电源相序可以随意确定
B 三相电源中，A相必须对应，B、C相可以随意确定
C 三相电源中，B相必须对应，A、C相可以随意确定
D 三相电源相序不可以随意确定
正确答案:D
单选题
10.单相交流调压电路，在正常范围内，输出电压与触发角的关系为：
A 触发角越大，输出电压越高
B 触发角越小，输出电压越高
C 随着触发角增大，输出电压先增大后减小
D 随着触发角增大，输出电压先减小后增大
正确答案:B
单选题
11.关于单相桥式半控整流电路几种描述，哪个是错误的？
A 单相桥式半控整流电路电阻性负载时工作情况与全控电路相同
B 单相桥式半控整流电路只有一种主电路结构
C 单相桥式半控整流电路可能会出现失控现象
D 单相桥式半控整流电路可以接反电势负载
正确答案:B
单选题
12.锯齿波同步移相触发电路实验中，增大Uct，触发角如何变化？
A 触发角不变
B 触发角增大
C 触发角减小
D 触发角变化不确定
单选题
13.三相桥式全控整流电路实验中，负载电压出现过零点时触发角为多少度？
A 30°
B 60°
C 90°
D 120°
正确答案:B
单选题
14.单相桥式半控整流电路中含有几个晶闸管，几个大功率二极管？
A 1个晶闸管3个大功率二极管
B 2个晶闸管2个大功率二极管
C 3个晶闸管1个大功率二极管
D 4个晶闸管，没有大功率二极管
正确答案:B
单选题
15.锯齿波同步移相触发电路中，锯齿波宽度与2号点电压波形的关系是？
A 锯齿波宽度与2号点电压波形等宽
B 锯齿波宽度与2号点电压波形无关
C 锯齿波宽度与2号点电压波形宽度成反比
D 锯齿波宽度与2号点电压波形宽度之和为360°
正确答案:A
单选题
16.交流调压电路控制方式中，需要全控器件的是：
A 通断控制
B 相位控制
C 斩波控制
D 反馈控制
单选题
17.关于单相交流调压电路的描述，正确的是：
A 单相交流调压电路能够改变频率，也能改变电压大小
B 单相交流调压电路不能改变频率，也不能改变电压大小
C 单相交流调压电路能改变频率，不能改变电压大小
D 单相交流调压电路不能改变频率，但可以改变电压大小
正确答案:D
单选题
18.单相桥式半控整流电路实验中，控制角α增大，负载电压如何变化？
A 先增大后减小
B 先减小后增大
C 逐渐减小
D 逐渐增大
正确答案:C
单选题
19.单相桥式半控整流电路实验中，触发电路G1、K1应当接到晶闸管什么位置？
A G1接晶闸管门极，K1接晶闸管阴极
B G1接晶闸管阴极，K1接晶闸管门极
C G1接晶闸管门极，K1接晶闸管阳极
D G1接晶闸管阳极，K1接晶闸管门极
正确答案:A
单选题
20.关于锯齿波同步移相触发器描述错误的是
A 多个触发器联合使用可以提供间隔60°的双窄脉冲
B 可以提供强触发脉冲
C 有同步检测环节，用于保证触发电路与主电路的同步
D 移相范围为30°到150°
单选题
21.三相桥式全控整流电路电感性负载实验中，关于整流电压ud描述正确的是？
A 一个周期内，整流电压ud由6个波头组成
B 触发角为30°时，整流电压ud会出现瞬时值为零的点
C 移相范围是60°
D 触发角为60°时，整流电压ud平均值为零
正确答案:A
单选题
22.关于单相交流调压电路的描述，正确的是：
A 单相交流调压电路由两个晶闸管反并联组成
B 单相交流调压电路由两个晶闸管同向并联组成
C 单相交流调压电路由两个晶闸管反串联组成
D 单相交流调压电路由两个晶闸管同向串联组成
正确答案:A
单选题
23.三相桥式全控整流电路实验中，如何判断触发角的大小？
A 可以通过观察触发脉冲判断
B 可以通过观察电源电压判断
C 可以通过观察晶闸管两端电压波形来判断
D 可以通过观察负载电流来判断
正确答案:C
单选题
24.自关断器件及其驱动与保护电路实验中，PWM信号占空比与直流电动机电枢电压及转速关系是？
A 占空比越大，电枢电压越大，转速越小
B 占空比越大，电枢电压越小，转速越大
C 占空比越大，电枢电压越大，转速越大
D 占空比越小，电枢电压越大，转速越大
单选题
25.锯齿波同步移相触发电路实验中，调节PR1电位器减小，触发脉冲相位如何变化？
A 触发角不变
B 触发角增大
C 触发角减小
D 触发角变化不确定
正确答案:B
单选题
26.交流调压电路的控制方式不包括
A 通断控制
B 相位控制
C 斩波控制
D 反馈控制
正确答案:D
单选题
27.自关断器件及其驱动与保护电路实验中，直流电动机反并联二极管的作用是：
A 过压保护
B 过流保护
C 为电动机续流
D 自关断器件保护电路的一部分
正确答案:C
单选题
28.单相桥式半控整流电路实验中，能够用双踪示波器同时观察触发电路与整流电路波形？为什么？
A 能
B 不能，因为示波器两个探头地线必须接在等电位的位置上
C 不能，因为示波器量程不足以观察整流电路波形
D 不能，因为示波器无法同时观察低压与高压信号
单选题
29.自关断器件及其驱动与保护电路实验中，上电顺序正确的是？
A 驱动电路上电，直流电机励磁开关闭合，主电路上电，直流电动机负载开关闭合
B 驱动电路上电，主电路上电，直流电机励磁开关闭合，直流电动机负载开关闭合
C 驱动电路上电，直流电动机负载开关闭合，直流电机励磁开关闭合，主电路上电
D 主电路上电，驱动电路上电，直流电机励磁开关闭合，直流电动机负载开关闭合正确答案:A
单选题
30.关于“单管整流”现象的描述，错误的是
A 输出电流为单向脉冲波，含有很大的直流分量
B “单管整流”会危害电机、大电感性质的负载
C 此时电路中只有一个晶闸管导通
D 只在负载功率因数角小于触发角时出现
正确答案:D
单选题
31.实验中交流调压电路采用的控制方式是
A 通断控制
B 相位控制
C 斩波控制
D 反馈控制
正确答案:B
单选题
32.关于三相桥式全控整流电路的描述，错误的是？
A 可以采用宽度大于60°而小于120°的宽脉冲触发
B 可以采用间隔60°的双窄脉冲触发
C 自然换流点是相电压过零点
D 自然换流点是相电压交点
单选题
33.三相桥式全控整流及有源逆变电路实验中所用到的实验设备不包括：
A 三相芯式变压器
B 滑线变阻器
C 示波器
D 异步电机
正确答案:D
单选题
34.自关断器件保护电路中电容、电阻及二极管的作用描述错误的是
A 利用电容两端电压不能突变的原理延缓关断时集射电压上升速度
B 电阻作用是限制器件导通时电容的放电电流
C 二极管的作用是在关断过程中将电阻旁路，以充分利用电容的稳压作用
D 电阻的作用是分压，以降低管压降
正确答案:D
单选题
35.关于逆变产生的条件，错误的是
A 有一个能使电能倒流的直流电势
B 电势极性应与晶闸管元件单向导电方向一致
C 电势的大小稍小于变流电路的直流平均电压
D 变流电路直流侧应能产生负值的直流平均电压
正确答案:C
单选题
36.锯齿波同步移相触发电路实验中，调节下列哪个参数不能改变触发角的大小？
A 调节电位器PR1
B 调节电压Uct
C 调节电位器PR2
D 改变电容C2大小
多选题
37.IGBT对驱动电路的要求包括：
A 充分陡的脉冲上升沿及下降沿
B 足够大的驱动功率
C 合适的正向驱动电压及反向偏压
D 驱动电路最好与控制电路在电位上隔离
正确答案:ABCD
多选题
38.单相桥式半控整流电路负载端反并联续流二极管的作用包括
A 为电阻性负载续流
B 避免可能发生的失控现象
C 增大负载平均电压
D 对负载进行电流保护
正确答案:AB
多选题
39.三相桥式全控整流及有源逆变电路实验，从整流到逆变的过程中，如何防止过流？
A 尽量调大负载电阻
B 将触发角调到0°
C 将触发角调至大于90°，接近120°的位置
D 将触发角调至180°
正确答案:AC
多选题
40.逆变颠覆的原因包括：
A 触发脉冲丢失或延时
B 晶闸管故障
C 交流电源故障，如缺相或电源消失
D 逆变角β过小
正确答案:ABCD
多选题
41.电阻性负载时，单相桥式半控整流电路在什么情况下会发生失控现象？
A 触发脉冲丢失
B 触发角突然增大至180°
C 负载端反并联续流二极管
D 触发角突然增大至90°
正确答案:AB
加入错题集关闭
窗体底端
首页- 我的作业列表- 《电力电子技术》第一次作业答案 你的得分：100.0 完成日期：2018年09月09日16点13分 说明：每道小题选项旁的标识是标准答案。 一、单项选择题。本大题共30个小题，每小题2.0 分，共60.0分。在每小题给出的选项中，只有一项是符合题目要求的。 1.电力电子器件一般工作在（）状态。 A.导通 B.开关 C.截止 2.通常情况下（器件开关频率不太高）时，电力电子器件的损耗主要是（）损耗。 A.导通 B.关断 C.开关 3.把直流变换为交流的电路叫做（）电路。 A.整流 B.逆变 C.斩波 D.交流电力控制 4.二极管阳极有正向电压，其处于（）状态。 A.导通 B.开关 C.截止 5.晶闸管阳极加正向电压，门极不加信号，其处于（）状态。 A.导通 B.开关 C.截止 6.对已经触发导通的晶闸管，如果在阳极电流未达到擎住电流时门极触发信号消失，晶 闸管是（）状态。 A.导通 B.开关 C.截止 7.晶闸管的额定电压为（）。 A.正向重复峰值电压 B.反向重复峰值电压 C.正反向重复峰值电压中大者 D.正反向重复峰值电压中小者 8.电力MOSFET的通态电阻具有（）温度系数。 A.正 B.负 C.零 9.晶闸管是（）驱动型器件。
A.电流 B.电压 C.电荷 10.晶闸管的额定电流应按（）原则选取。 A.平均值相等 B.有效值相等 11.单相半波可控整流电路带阻性负载时，输出电流波形为（）。 A.与电源电压波形相同 B.与输出电压波形相同 C.为直线波形 12. A. A B. B C. C D.D 13. A. A B. B C.C D.D 14. A. A B. B C. C D.D 15.单相半波可控整流电路带阻性负载时，输出电压波形脉动频率为（）。 A.1/2电源频率 B.电源频率 C.两倍电源频率 D.三倍电源频率 16.单相桥式全控整流电路带反电动势阻性负载，与带纯阻性负载比较，输出电压（）。 A.增大 B.减小 C.不变 17.三相半波可控整流电路带大电感负载，晶闸管的移相范围为（）。
浙大电气工程学院部分专业简介 电工理论与新技术学科 电工理论与新技术学科于1981年在国内首批建立理论电工硕士点，1996年起获电工理论与新技术博士学位授予权。本学科今年来获国家、部、省级科技成果共6项，发表学术论文130余篇，其中34篇为SCI、EI所检索，编著教材14部，获专利6项。学科实体建于电气工程学院所属电工电子新技术研究所与电工电子基础教学中心，下设一个电工电子新技术研究所。 本学科现有教授2人，副教授12人，高级工程师2人，讲师、工程师9人;具有博士学位的3人，硕士学位的12人;其中40岁以下的青年教师占70%以上。94年以来，本学科培养博士研究生3名，硕士研究生30名。 主要研究方向 电磁装置中综合物理场效应与电磁参数研究的计算机仿真技术;电动车技术的应用研究;电磁兼容技术;电气控制技术;强磁场和磁悬浮技术的应用研究;电磁测量技术;生物电磁场仿真研究。 主干课程 网络理论;电磁场原理;电工电子学;电路原理;信号与系统;可编程控制器系统;电磁场数值分析;电气测量技术;数字信号处理技术等。 指导教师 教授: 王小海，杨仕友(博导)，姚缨缨，陈隆道 副教授: 范承志，孙盾，童梅，陈忠根，贾爱民， 姜国均，藩丽萍，王玉芬，应群民，张伯尧， 张兆祥 高级工程师: 汤巍松，黄海龙 电力电子与电力传动学科 电力电子技术学科是我国首批设立的重点学科，设有首批博士学位(1981年)和硕士学位(1981年)授予点和电工一级学科博士后流动站，建有电力电子技术国家专业实验室和电力电子应用技术国家工程研究中心，被列为国家"211"工程浙江大学重点建设学科群及浙江省重点学科。98年来，本学科共荣获国家及省、部级奖励共17项。发表在国内外核心期刊和国际会议论文共400余篇，其中SCI和EI收录70篇，ISTP收录14篇。出版著作教材4部。本学科负责组织了94年第一届电力电子及运动控制国际会议，97年11月在浙大主持承办了第二届电力电子及运动控制国际会议，协办了2000年第三届电力电子及运动控制国际会议。 本学科现有41人，其中，中国工程院院士1人,"长江学者奖励计划"特聘教授1人，正高职14人(博士生导师11人)，副高职16人;40岁以下高职6人，具有博士学位16人，硕士学位13人。有多位教授在IEEE、IEE、EPE、全国石化工业电气委员会、中国电工技术学会、电力电子学会、中国电源学会、浙江省电机动力学会、浙江省电源学会等国内外著名
《电力电子技术》课程标准 一、课程信息 课程名称：电力电子技术课程类型：电气自动化专业核心课 课程代码：0722006 授课对象：电气自动化专业 学分：3.0 先修课：电路、电子技术 学时：50 后续课：交流调速系统 制定人：杨立波制定时间：2010年10月10日 二、课程性质 电力电子技术是一门新兴技术，它是由电力学、电子学和控制理论三个学科交叉而成的，已成为现代电气工程与自动化专业不可缺少的一门专业基础课，在培养本专业人才中占有重要地位。通过本课程的学习，使学生熟悉各种电力电子器件的特性和使用方法；各种电力电子电路的结构、工作原理、控制方法、设计计算方法及实验技能；熟悉各种电力电子装置的应用范围及技术经济指标。为后续课程打好基础。 三、课程设计 1、课程目标设计 （1）能力目标 总体目标：1、培养学生综合分析问题、发现问题和解决问题的能力。 2、培养学生运用知识的能力和工程设计的能力。 具体目标：1、单相、三相可控整流技术的工程应用 2、降压斩波变换技术的工程应用 3、升压斩波变换技术的工程应用 4、交流调压或交流调功技术的工程应用 5、变频技术的工程应用 6、有源、无源逆变技术的工程应用 （2）知识目标 1、熟悉和掌握晶闸管、电力MOSFET、IGBT等电力电子器件的结构、原理、特性和使用方法； 2、熟悉和掌握各种基本的整流电路、直流斩波电路、交流—交流电力变换电路和逆变电路的结构、工作原理、波形分析和控制方法。 3、掌握PWM技术的工作原理和控制特性，了解软开关技术的基本原理。
4、了解电力电子技术的应用范围和发展动向。 5、掌握基本电力电子装置的实验和调试方法。 2、课程内容设计 （1）设计的整体思路：以工作过程和教学进程为设计依据，以相对独立的知识为模块。（2）模块设计表：

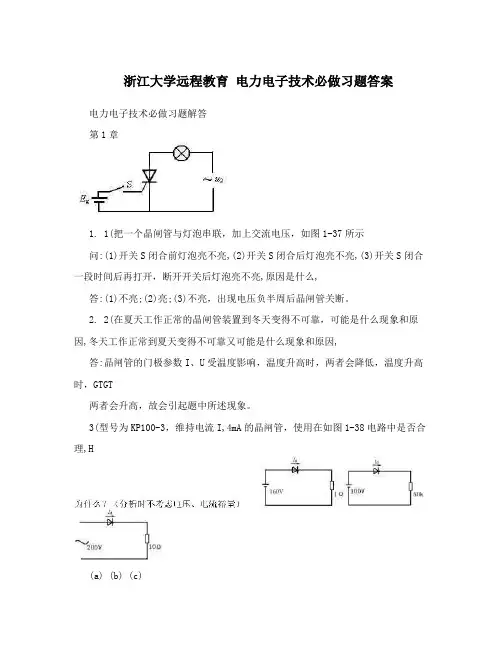

浙江大学远程教育学院 《电力电子技术》课程作业 姓名：林岩学号：714066202014 年级：14秋学习中心：宁波电大————————————————————————————— 第1章 1．把一个晶闸管与灯泡串联，加上交流电压，如图1-37所示 图1-37 问：（1）开关S闭合前灯泡亮不亮？（2）开关S闭合后灯泡亮不亮？（3）开关S闭合一段时间后再打开，断开开关后灯泡亮不亮？原因是什么？ 答： （1）不亮；（2）亮；（3）不亮，出现电压负半周后晶闸管关断。 2．在夏天工作正常的晶闸管装置到冬天变得不可靠，可能是什么现象和原因？冬天工作正常到夏天变得不可靠又可能是什么现象和原因？ 答： 晶闸管的门极参数I GT、U GT受温度影响，温度升高时，两者会降低，温度升高时，两者会升高，故会引起题中所述现象。 3．型号为KP100-3，维持电流I H＝4mA的晶闸管，使用在如图1-38电路中是否合理？为什么？（分析时不考虑电压、电流裕量） (a) (b) (c) 图1-38 习题5图 .答： （1） 100 H d
