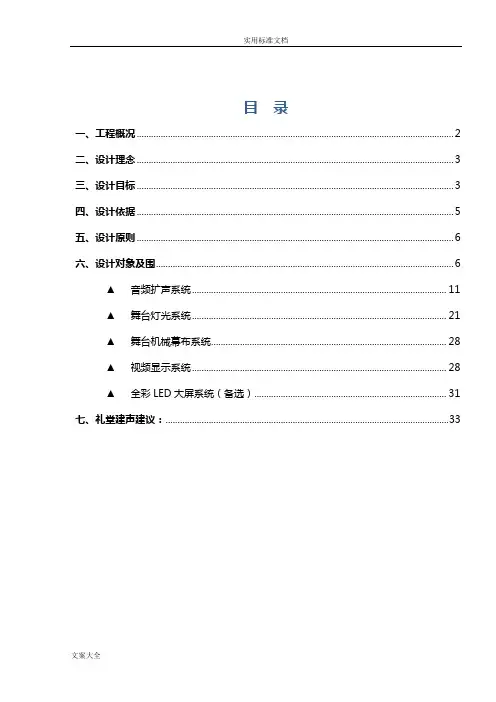

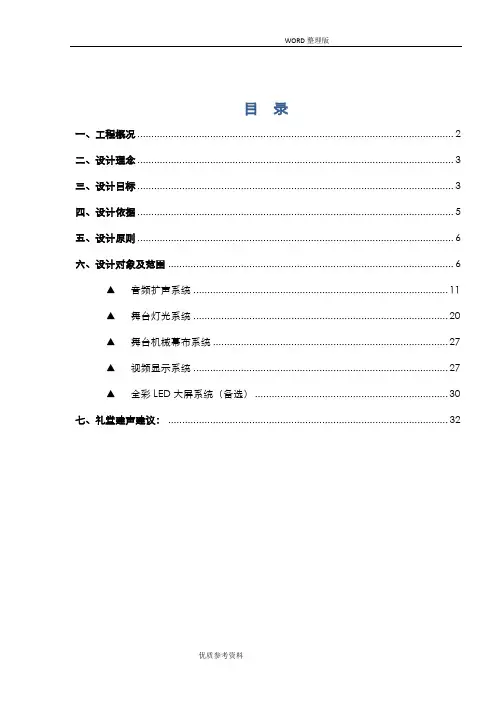

目录一、工程概况 (2)二、设计理念 (2)三、设计目标 (3)四、设计依据 (4)五、设计原则 (5)六、设计对象及范围 (5)▲音频扩声系统 (8)▲舞台灯光系统 (16)▲舞台机械幕布系统 (20)▲视频显示系统 (21)▲全彩LED大屏系统（备选） (23)七、礼堂建声建议： (25)一、工程概况柳州师范高等专科学校前身为创建于1958年的宜山师范专科学校，历经搬迁、停办、恢复建校等曲折发展历程，1984年定名为柳州地区师范专科学校，1994年更名为柳州师范高等专科学校，2002年实施“自治区与来宾市共管、以市为主”的管理体制，2012年学校开始在来宾办学。
建校以来，学校为民族农村地区培养了6万多名合格师资及应用型人才，积淀形成了“启智育人，博识敦行”的校训，“质量立校、特色强校、服务荣校”的办学理念，“艰苦奋斗、自强不息、求真务实、开拓创新”的办学思想，以及“立足师范本色、服务职教发展、培养应用人才”的办学特色。
我们结合以往的设计、施工经验，将礼堂AV系统划分为以下部分：一、报告厅：音频扩声系统视频显示系统舞台灯光、机械、幕布系统LED全彩大屏系统（备选）多年来我公司成功运用了多种适合于不同地区，不同经济条件的AV系统系列产品，在各类产品的应用中，我们根据各个环境的不同需求，进行了大量的方案设计，充分体现了科学性、经济性、实用性、人性化、个性化的设计思想，为客户提供了高质量的设备和满意的服务。
二、设计理念：满足常规运营对音视频系统的需要，满足不同区域对音视频系统的各类功能需要，为客户提供多功能的音视频服务，比如会议、学术报告和小型演出，在设备的选择和功能定位方面能够达到高档次标准。
为了满足该项目所需的功能要求，在合理的资金投入下，尽可能完善地配置了音视频系统、灯光系统等。
在系统设计中，主要着眼于整个系统的简洁实用和稳定可靠，本着保质保量、保证效果、节约投资和快速、便捷维修的原则，此系统的主要设备均需采用世界知名、性能卓越且性价比良好的优质进口器材，以及有雄厚实力和绝对优秀技术支持能力的厂家、代理商，以保证设计指标的实现和系统工作的可靠性。
基本上选用同类产品中技术最成熟、性能先进、使用可靠的产品型号，以保证器材和系统的先进性、成熟性。
选用高度智能化、高技术含量的产品，建立系统开放式的架构，以标准化和模块化为设计要求，既便于系统的管理和维护使用，又可保持系统较长时间的先进性。
三、设计目标：1、对于扩声区域，通过合理的扬声器选型和布局应能够满足最大直达声声压级不低于本地噪声声压+3~6dB，扩声的覆盖不均匀度小于或等于+8dB（1000Hz、4000Hz）。
2、礼堂扩声指标应满足《中华人民共和国厅堂扩声系统设计规范》（GB50371-2006）中会议类扩声系统一级标准。
具体指标要求：3、扩声设计要求：语言清晰度高、有足够的声级、声场分布均匀、音乐丰满度好，声像一致性好、较高的传声增益、无噪声干扰和音质缺陷，扬声器布局合理，频响范围应能够很好的涵盖音乐播放和语言扩声。
4、舞台灯光系统满足以下标准：（1）WH0201-94《歌舞厅照明及光污染限定标准》（2）JGJ-T16-92《民用建筑电气设计规范》（3）GBJ232-82《电气装置安装工程施工及验收标准规范》（4）GBJ300-8《建筑安装工程质量检验评定统一标准》（5）《建筑设计防火规范》GBJ16-87（2001 修改版）（6）《剧场建筑设计规范》JGJ57-2000（7）《供配电系统设计规范》GB50052-1995（8）《电气装置安装工程接地装置施工及验收规范》GB50169-1992（9）《电气装置安装工程电缆线路施工及验收规范》GB50256-1992（10）《电气装置安装工程施工及验收规范》GB50254～50259-96完工后提供灯光检测报告、竣工布局图、系统连接竣工图、LUX 照度测量仪检测结果四、设计依据依据现有的国家标准、规范，并参照国际上通用的规范进行。
基本技术依据的概念，在此为参照和等同（包括特性参数要求标准、特性参数测量方法规范标准、电气设计规范、安全要求等），参考设计依据如下：✧《厅堂扩声系统设计规范》GB 50371-2006；✧《厅堂扩声特性测量方法》GB/T4959-1995；✧《声系统设备互连的优选配接值》GB14197-93；✧《客观评价厅堂语言可懂度的RASTI法》GB/T14476-93；✧《厅堂混响时间测量规范》GBJ76-84；✧《民用建筑电器设计规范》JGJ/T16-92。
✧《舞台灯具光学质量的测试与评价》WH/T0204-99；✧《民用闭路监控系统工程技术规范》；✧《GB-7401-87彩色电视图像质量主观评价方法》；✧《电气安装工程施工及验收规范》GBJ232-90，92✧《电子调光设备通用技术条件》；✧《电子调光设备性能参数与测试方法》；✧WH0201-94《歌舞厅照明及灯光污染限定标准》；✧ WH0301-93《歌舞厅扩声系统特性与测量方法》；✧《电子调光设备无线电骚扰特性限值及测量方法》（GB15734-1995）；✧甲方提供的图纸；✧我公司长期的工作经验。
五、设计原则✧先进性原则采用的系统结构应该是先进的、开放的体系结构，和系统使用当中的科学性，整个系统能体现当今音视频技术的发展水平。
✧实用性原则能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑，采用集中管理控制的模式，在满足功能需求的基础上操作方便、维护简单、管理简便。
✧可扩充性、可维护性原则要为系统以后的升级预留空间，系统维护是整个系统生命周期中所占比例最大的，要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。
✧经济性原则在保证系统先进、可靠和高性能价格比的前提下，通过优化设计达到最经济性的目标。
六、设计对象及范围：设计范围包括：音频扩声系统视频显示系统舞台灯光、机械、幕布系统LED全彩大屏系统（备选）礼堂以其功能的多样性（召开各类会议、学术讨论、演讲、报告、新闻发布、多媒体教学培训、观看电影、举办中小型文艺演出、舞会等活动）。
在礼堂的音响扩声系统中，可以分为会议系统和扩声系统两部分。
扩声系统主要是为播放教学视频、小型文艺演出时提供优良的声音效果。
通常根据厅堂的面积大小、功能的需求来选择适当数量的扬声器进行扩声。
此外，系统中还应包括无线话筒、DVD机等音源设备，以及调音台、数字音频处理器等控制、处理设备。
视频显示系统由高亮度、高分辨率的投影机和电动投影幕构成；完成对各种图文信息的大屏幕显示。
礼堂的灯光系统主要以电脑摇头灯、冷光会议灯及染色LED灯为主，以满足日常会议对照明的需要以及小型演出对氛围的渲染。
礼堂主要用于学校召开重大会议和举行大型文体活动，并主要满足以下需要：满足音乐类演出的需要满足歌舞剧演出的需要满足会议等语言扩声的需要满足大型综艺演出的需要针对以上需要及舞台面积，相应的配置音响扩声系统、多媒体显示系统、会议系统、摄像系统、舞台灯光系统、舞台升降机械及幕布。
礼堂音频系统分为扩声系统及会议系统，扩声系统主要满足音视频源的还原及演出时对声压级、音质等方面的要求，会议系统可在学校召开各类会议时提高会议质量和效率，视频显示系统由高清投影机及投影幕组成，可显示各类文字、图像、动画、视频、录像信号等会议及艺术演出所需的信息，舞台是为演员表演提供的空间，它可以使观众的注意力集中于演员的表演并获得理想的观赏效果，一场高质量的演出需配合灯光系统及幕布系统，灯光主要用于渲染演出气氛，配合各个场景的突出体现，而幕布系统也是必不可少的，大幕是观众席与舞台之间起分割作用的幕，是舞台的门户，也是舞台的主要幕布，主要用于会议或演出开始和结束时的开闭，有时也可用作场幕，系统还配置了舞台机械系统，主要用于升降舞台吊杆，舞台吊杆是现代剧场不可缺少的设备，它主要用于悬挂布景、道具、灯光、幕布等演出所需设备。
从产品的性能、价格以及可靠性等因素出发，主要音视频设备选择了美国EV的专业扬声器，所有扬声器均选用美国Clavia P系列功放驱动；系统还采用了英国BSS数字音频处理矩阵；奥地利AKG专业话筒；日本YAMAHA调音台；DENON播放机；日本PANASONIC高清投影机及高清摄像设备；innovation投影幕布、LineLink数字矩阵、君森灯具等设备。
Clavia品牌起源于中国，于2006年在美国特拉华州纽卡斯尔市成立了电子责任公司。
公司的经营宗旨是推出适应市场需求的、性能不断进步的音频扩声产品。
公司以产品的市场适应性、耐用性以及完美的音频性能，完善的6年售后免费品质保证服务，带来了持续多年销售量的增长，赢得了无可比拟的美誉度。
Clavia凭借全球经销稳定的拓展其在世界市场上的活力，同时在产品应用方面，为用户提供定制设计的方案，以满足各种会议厅、商场及公共安装区域、剧场、娱乐、流动演出等不同需求。
雅马哈公司是在1887年成立，具有悠久历史的公司。
雅马哈通过全世界范围的销售公司，在世界市场占有稳固的位置。
雅马哈公司凭借其一直秉承的前沿技术和精湛的工艺，在更广范围内的产品和服务领域进行多元化投资。
如今，雅马哈在乐器、视听产品、信息技术、新媒体业务、家具、汽车配件、特种金属、音乐教育以及度假村等商业领域一直处于领先地位。
作为专业音响行业创立者之一，EV品牌自1927年创立以来便以突破性的技术、设计和产品，成为卓越声音效果和最高可靠性的行业标准，并不断将由自己创下的标准刷新。
EV忠实地收录并传播了历史上多个伟大时刻的现场声音，从美国著名航天英雄John Glenn的第一次绕地球轨道飞行，到教皇保罗二世的首次访美，从马丁.路德金“我有一个梦想”的演说，再到肯尼迪总统的就职典礼。
在EV产品的帮助下，世界上最重要的唱手、乐队成就了他们的明星地位，这其中就包括Beatles（披头士乐队）、猫王和滚石乐队。
1984年，EV正式进入中国，为中国专业音响市场带来了世界领先的技术、产品和理念。
作为最早进入中国的国际专业音响品牌之一，EV一直致力于向中国听众传送最真实的声音。
奥地利AKG公司由Dr. Rudolf Goerike和Ing. Ernst Pless于1945年在维也纳创建，起初是以生产电影设备和喇叭为主的公司，名为“Photophot”。
1946年公司推出了第一个动圈话筒系列Dyn60，次年Akustische U Kino-Geraete (Acoustic and Film Equipment)公司正式成立，生产音频和电影设备。
现如今AKG，是音频领域最知名的品牌之一，AKG 这三个字母就是专业精神与声音品质的代表。
▲ 音频扩声系统我们在舞台左右两边各吊挂3只EV EVF-1152S全频音箱，1只EV EVF-1151S低频音箱做为左右声道扩声，配置2只EV EVF-1122S全频音箱，2只EV EVF-2121S低频音箱做为中置拉声像音箱，配置4只EV ZX1I全频音箱做为舞台返听音箱，4只EV ZX1I 全频音箱做为台唇补声音箱，配置6只EV ZX1I全频音箱用于一层后场区域的补声，配置4只EV ZX1I全频音箱用于二层后场区域的补声，所有音箱使用Clavia P系列功放驱动，系统配置1台BSS PDP-DSP 8*8处理器用作音频处理，为了满足扩声需要我们配置了6套AKG WMS470 C5 SET无线手持话筒，4套AKG WMS470 PRES SET无线领夹（头戴）话筒，另配置4只AKG D5演出用话筒，AKG HM1000合唱话筒用于演出需要，配置12套AKG CGN521 STS鹅颈会议话筒，1台AKG DMM12 12路混音器用于会议扩声使用。
