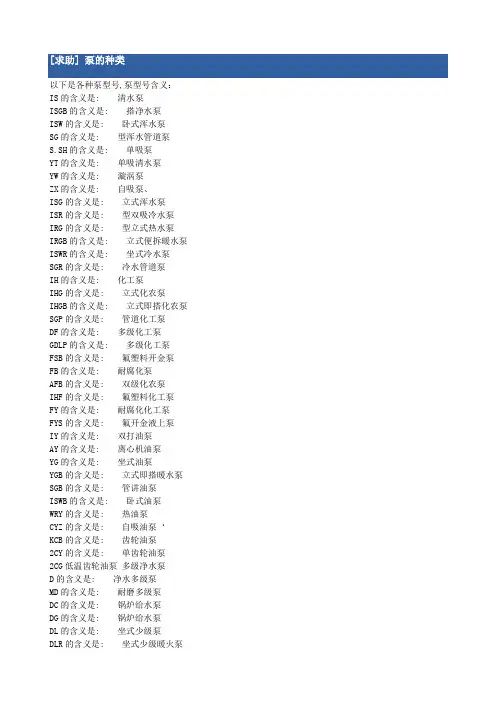

各种泵的型号的含义

1.

泵的型号含义?

答：例1：80Y－100×2

80－吸入口直径mm

Y－单吸离心油泵

100－单级扬程m

2－级数

例2：250Ys－150×2

250－吸入口直径mm

Ys－第一级为双吸的离心泵

150－单级扬程m

2－级数

例3：40AYII－40×2

40－吸入口直径mm

AY－离心式油泵（吸入为顶部吸入结构）

II－材料类型代号为2类

40－单级扬程m

2－级数

例4：80AYP－100

80－吸入口直径mm

AYP－离心式油泵（吸入口为轴向水平结构）100－单级扬程m

例5：DY46－50×6

DY－多级离心油泵

46－设计点流量为46m3/h

50－单级扬程m

6－级数

例6：2GC－5×4

2－泵入口直径mm被25除后的整数

GC－锅炉给水泵

5－缩小1/10的比转数数值，即泵的比转数为50 4－级数

例7：8SH－9A

8－泵入口直径mm被25除后的整数

SH－单级双吸式水平中开卧式水泵

9－缩小1/10的比转数数值，即泵的比转数为90 A－叶轮经过第一次切割

例8：IS80-65-160

IS－单级单吸清水离心泵

80－吸入口直径mm

65－排出口直径mm

160－叶轮名义尺寸mm

例9：DSJH4×6×13.1/4H

DSJH－单级双吸两端支撑离心流程泵

4－排出口直径mm被25除后的整数

6－吸入口直径mm被25除后的整数

13.1/4－叶轮直径mm被25除后的整数或分数H－叶轮型式代号

例10：GBL1－7.5/404

G－高速

B－部分流泵

L－立式

1－1级齿轮增速

7.5－流量m3/h

404－扬程m

例11：GSB-L2-15/100

GS－高速

B－部分流泵

L－立式

2－2级齿轮增速

15－流量m3/h

100－扬程m

例12：DG85－67×9

DG－中压锅炉给水泵

85－流量m3/h

67－单级扬程m

9－级数

例13：SZ-2

S－水环式

Z－真空泵

2－规格序号

例14：4PW

4－出口直径被25除的整数mm

P－杂质泵

W－污水

例15：1DB-0.04/150

1－缸数

D－电驱动

B－比例泵

0.04－流量m3/h

150－压力kgf/cm2

例16：JZ-250/1.3

JZ－中机座

250－流量，升/时

1.3－压力MPa

例17：JT-1600/2.5

JT－特大机座

1600－流量，升/时

2.5－压力MPa

例18：JD-160/16

JD－大机座

160－流量升/时

16－压力kgf/cm2

例19：JWM-4/4.5

JW－微机座

M－缸体型式为隔膜式

4－流量，升/时

4.5－压力kgf/cm2

例20：JT-2×500/16

JT－特大机座

2－缸数为2

500－流量，升/时

16－压力kgf/cm2

例21：2CY-1.1/14.5-1

2－齿轮数

C－外啮合齿轮

Y－输送油

1.1－流量，m3/h

14.5－排出压力，kgf/cm2

1－第一次改型

例22：3U80-10

3－螺杆数

U－单吸螺杆泵

80－主螺杆直径mm

10－最大工作压力kgf/cm2

例23：3G-40×4A

3G－三螺杆

40－主动螺杆直径mm

4A－螺纹工作长度之螺距数

例24：32W-75

32－吸入口直径

W－漩涡泵

75－设计点扬程m

例25：3GR-36×4

3G－三螺杆

R－一般结构，螺杆材质

36×4－主动螺杆外径×螺纹工作长度之螺距数

真空泵型号及规格的表示方法

根据中华人民共和国机械行业标准JB/T7673-95的规定，国产各种真空泵是由基本型号和辅助型两部分组成，两者中间为一横线。其表达型式为123—456。格中数字123表示基本型号，456表示辅助型号。

国产真空泵的型号通常以表3-2中的汉语拼音字母来表示。若在拼音字母前冠以“2”字，则表示泵在结构上为双级泵。

某些真空泵系列对其抽气速率则以几何级数来分档。其单位是“L/S”。共分18个等级，分别为0.2，0.5，1，2，4，8，15，30，70，150，300，600，1200，2500，5000，10000，20000，40000。真空泵系列有时也可用泵的入口尺寸来表示，其单位是“mm”。由于泵的种类较多，选用时应参阅不同生产厂家的产品说明书式样本，是很重要的。

表3-2 常用真空泵的汉语拼音代号及名称

代号名称代号名称

W 往复真空泵Z 油扩散喷射泵（油增压泵）

D 定片真空泵S 升华泵

X 旋片真空泵LF 复合式离子泵

H 滑阀真空泵GL 锆铝吸气剂泵

ZJ 罗茨真空泵（机械增压泵）DZ 制冷机低温泵

YZ 余摆线真空泵DG 灌注式低温泵

L 溅射离子泵IF 分子筛吸附泵

XD 单级多旋片式真空泵SZ 水环泵

F 分子泵PS 水喷射泵

K 油扩散真空泵P 水蒸气喷射泵
