HDMI接口类型对照图

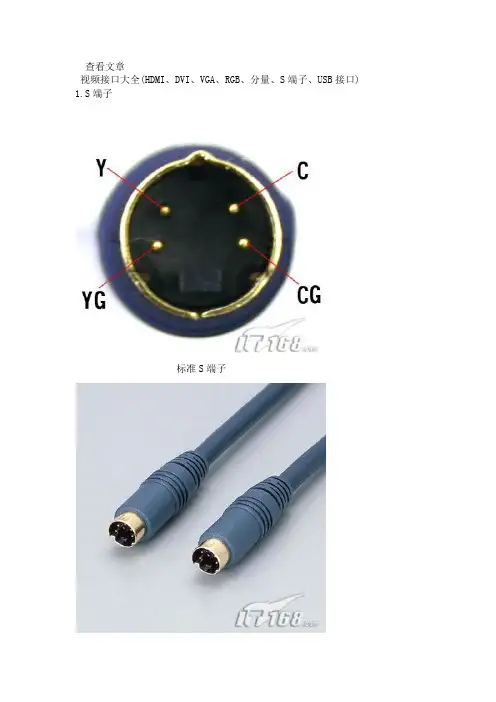

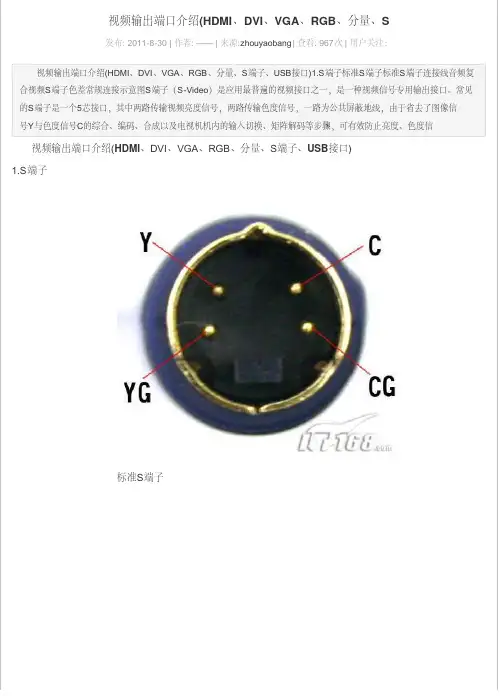

查看文章视频接口大全(HDMI、DVI、VGA、RGB、分量、S端子、USB接口) 1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。

显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。

VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。

VGA 端子也叫D-Sub接口。

VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。

VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。

VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。

很多投影机上还有BGA输出接口，用于视频的转接输出。

3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。

电脑显卡4种接⼝类型：VGA、DVI、HDMI、DP电脑显卡全称显⽰接⼝卡（Video card，Graphics card），⼜称为显⽰适配器（Video adapter），显⽰器配置卡简称为显卡，是个⼈电脑最基本组成部分之⼀。

对于显卡接⼝类型，主要包括VGA、dvi/HDMI、dp这四种⽐较常见的接⼝，当然还有其他的。

通过上⾯介绍了VGA接⼝包括15个针脚，那么15个针脚都代表上⾯含义呢？功能是什么呢？如下图所⽰：⽬前⼤多数计算机与外部显⽰设备之间都是通过模拟VGA接⼝连接，计算机内部以数字⽅式⽣成的显⽰图像信息，被显卡中的数字/模拟转换器转变为R、G、Ｂ三原⾊信号和⾏、场同步信号，信号通过电缆传输到显⽰设备中。

对于模拟显⽰设备，如模拟CRT显⽰器，信号被直接送到相应的处理电路，驱动控制显像管⽣成图像。

⽽对于LCD、DLP等数字显⽰设备，显⽰设备中需配置相应的Ａ/Ｄ（模拟/数字）转换器，将模拟信号转变为数字信号。

在经过Ｄ/Ａ和Ａ/Ｄ2次转换后，不可避免地造成了⼀些图像细节的损失。

VGA接⼝应⽤于CRT显⽰器⽆可厚⾮，但⽤于连接液晶之类的显⽰设备，则转换过程的图像损失会使显⽰效果略微下降。

DVI接⼝：LCD显⽰器应运⽽⽣接⼝，DVI（Digital Video Interface），即数字视频接⼝。

它是1999年由Silicon Image、Intel（英特尔）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu(富⼠通)等公司共同组成DDWG（Digital Display Working Group，数字显⽰⼯作组）推出的接⼝标准。

DVI接⼝有3种类型5种规格，端⼦接⼝尺⼨为39.5mm×15.13mm。

三种类型包括DVI-A、DVI-D和DVI-I的接⼝形式。

DVI-D只有数字接⼝，DVI-I有数字和模拟接⼝，⽬前应⽤主要以DVI-D为主，同时DVI-D和DVI-I⼜有单通道（Single Link）和双通道（Dual Link）之分，我们平时见到的都是单通道版的，双通道版的成本很⾼，因此只有部分专业设备才具备，普通消费者很难见到。

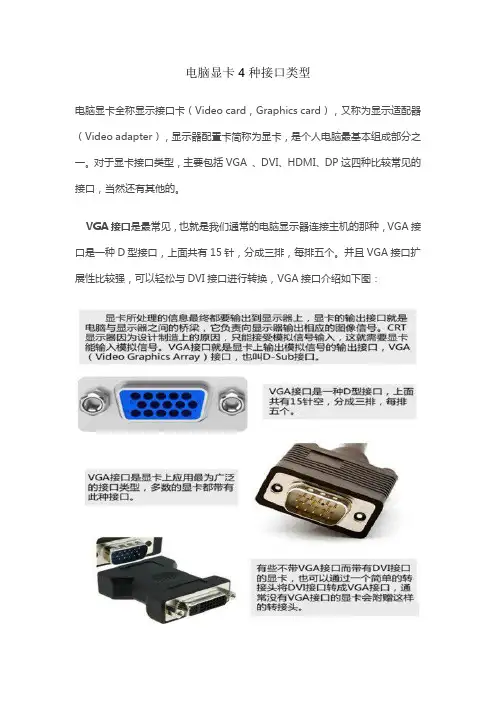

电脑显卡4种接口类型电脑显卡全称显示接口卡（Video card，Graphics card），又称为显示适配器（Video adapter），显示器配置卡简称为显卡，是个人电脑最基本组成部分之一。

对于显卡接口类型，主要包括VGA 、DVI、HDMI、DP这四种比较常见的接口，当然还有其他的。

VGA接口是最常见，也就是我们通常的电脑显示器连接主机的那种，VGA接口是一种D型接口，上面共有15针，分成三排，每排五个。

并且VGA接口扩展性比较强，可以轻松与DVI接口进行转换，VGA接口介绍如下图：通过上面介绍了VGA接口包括15个针脚，那么15个针脚都代表上面含义呢？功能是什么呢？如下图所示：VGA接口管脚目前大多数计算机与外部显示设备之间都是通过模拟VGA接口连接，计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、Ｂ三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。

对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。

而对于LCD、DLP等数字显示设备，显示设备中需配置相应的Ａ/Ｄ（模拟/数字）转换器，将模拟信号转变为数字信号。

在经过Ｄ/Ａ和Ａ/Ｄ2次转换后，不可避免地造成了一些图像细节的损失。

VGA接口应用于CRT显示器无可厚非，但用于连接液晶之类的显示设备，则转换过程的图像损失会使显示效果略微下降。

DVI接口：LCD显示器应运而生接口，DVI（Digital Video Interface），即数字视频接口。

它是1999年由Silicon Image、Intel（英特尔）、Compaq （康柏）、IBM、HP（惠普）、NEC、Fujitsu(富士通)等公司共同组成DDWG （Digital Display Working Group，数字显示工作组）推出的接口标准。

DVI接口有3种类型5种规格，端子接口尺寸为39.5mm×15.13mm。

HDMI接口介绍什么是HDMIHDMI接口是一种未经任何压缩、全数字化的统一连接标准，使用单一缆线，为消费性电子品与个人电脑产品提供HD品质的输出功能。

HDMI技术专门是为了现在与未来的HD娱乐系统而设计，使用单一缆线，即可传输数字视频、多声道环绕音频与先进控制信号，利用单一连接，即可取代多达十一种旧式缆线。

简单化的设计与其高超性能搭配无间，HDMI高带宽、全数字化与完全不经压缩的特性，为使用者带来无与伦比的信号品质。

HDMI已经广泛应用于各种数码产品上，如平板电视、液晶显示器、多媒体电脑、蓝光光盘播放器、电子游戏主机、DVD碟机、高清播放机，投影仪、数码摄像机等。

HDMI连接功能让使用者同时享受单一缆线标准的方便性与高速数字化连接的效能。

（摘自HDMI官网）消费者对HDMI接口的优点都非常了解，这里也不准备再多说明，为何HDMI接口有这些优点？HDMI 接口在数据的保密技术上的优势获得了众多企业的推崇，那么到底其又有何特点？下面给大家做一个简单的介绍。

（以下内容摘自液晶时代）HDMI的基本传输原理HDMI（High－Definition Multimedia Interface）又被称为高清晰度多媒体接口，是首个支持在单线缆上传输，不经过压缩的全数字高清晰度、多声道音频和智能格式与控制命令数据的数字接口。

HDMI接口由Silicon Image美国晶像公司倡导，联合索尼、日立、松下、飞利浦、汤姆逊、东芝等八家著名的消费类电子制造商联合成立的工作组共同开发的。

HDMI最早的接口规范HDMI1.0于2002年12月公布，目前的最高版本是HDMI1.3规范。

HDMI源于DVI接口技术，它们主要是以美国晶像公司的TMDS信号传输技术为核心，这也就是为何HDMI接口和DVI接口能够通过转接头相互转换的原因。

美国晶像公司是HDMI八个发起者中唯一的集成电路设计制造公司，是高速串行数据传输技术领域的领导厂商，因为下面要提到的TMDS信号传输技术就是它们开发出来的，所以这里稍微提及一下。

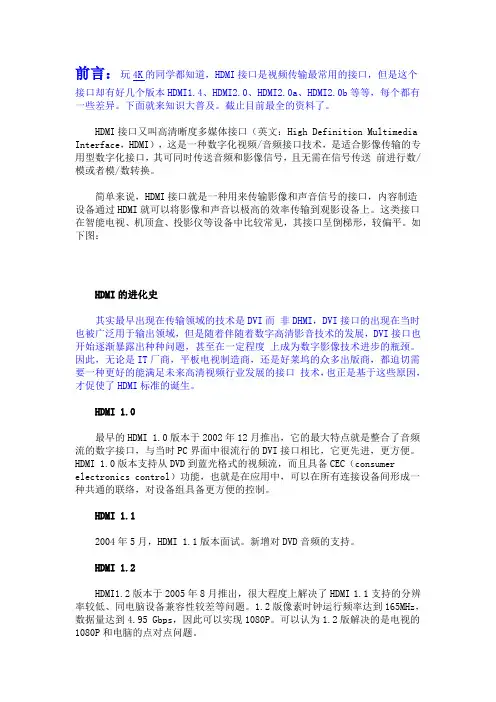

前言：玩4K的同学都知道，HDMI接口是视频传输最常用的接口，但是这个接口却有好几个版本HDMI1.4、HDMI2.0、HDMI2.0a、HDMI2.0b等等，每个都有一些差异。

下面就来知识大普及。

截止目前最全的资料了。

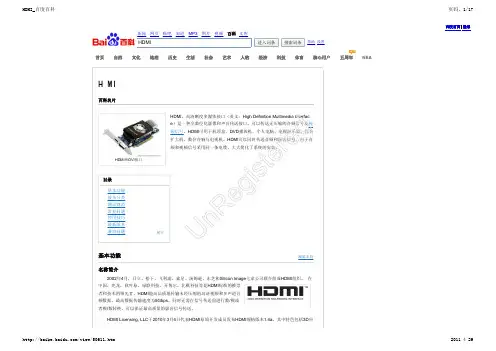

HDMI接口又叫高清晰度多媒体接口（英文：High Definition Multimedia Interface，HDMI），这是一种数字化视频/音频接口技术，是适合影像传输的专用型数字化接口，其可同时传送音频和影像信号，且无需在信号传送前进行数/模或者模/数转换。

简单来说，HDMI接口就是一种用来传输影像和声音信号的接口，内容制造设备通过HDMI就可以将影像和声音以极高的效率传输到观影设备上。

这类接口在智能电视、机顶盒、投影仪等设备中比较常见，其接口呈倒梯形，较偏平。

如下图：HDMI的进化史其实最早出现在传输领域的技术是DVI而非DHMI，DVI接口的出现在当时也被广泛用于输出领域，但是随着伴随着数字高清影音技术的发展，DVI接口也开始逐渐暴露出种种问题，甚至在一定程度上成为数字影像技术进步的瓶颈。

因此，无论是IT厂商，平板电视制造商，还是好莱坞的众多出版商，都迫切需要一种更好的能满足未来高清视频行业发展的接口技术，也正是基于这些原因，才促使了HDMI标准的诞生。

HDMI 1.0最早的HDMI 1.0版本于2002年12月推出，它的最大特点就是整合了音频流的数字接口，与当时PC界面中很流行的DVI接口相比，它更先进，更方便。

HDMI 1.0版本支持从DVD到蓝光格式的视频流，而且具备CEC（consumer electronics control）功能，也就是在应用中，可以在所有连接设备间形成一种共通的联络，对设备组具备更方便的控制。

HDMI 1.12004年5月，HDMI 1.1版本面试。

新增对DVD音频的支持。

HDMI 1.2HDMI1.2版本于2005年8月推出，很大程度上解决了HDMI 1.1支持的分辨率较低、同电脑设备兼容性较差等问题。

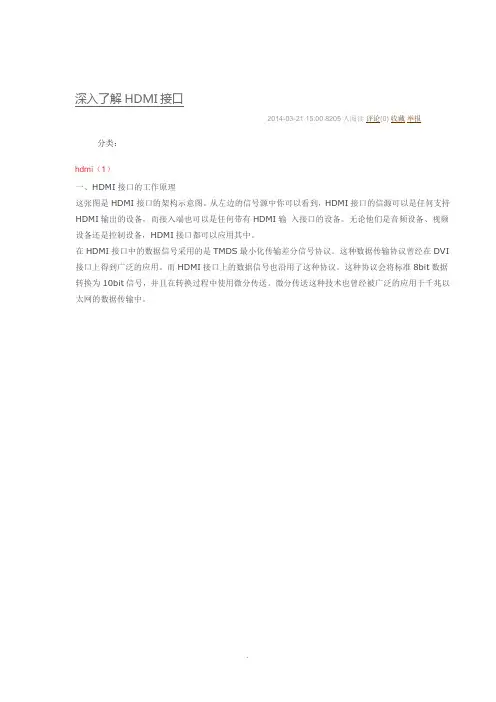

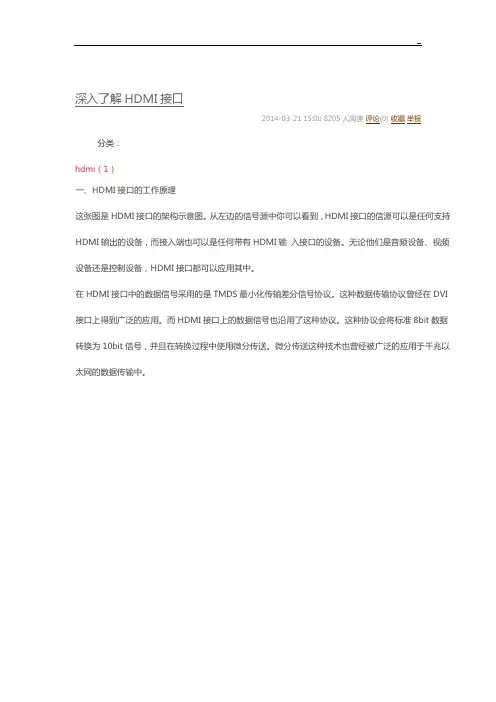

一、HDMI接口的工作原理这张图是HDMI接口的架构示意图。

从左边的信号源中你可以看到，HDMI接口的信源可以是任何支持HDMI输出的设备，而接入端也可以是任何带有HDMI输入接口的设备。

无论他们是音频设备、视频设备还是控制设备，HDMI接口都可以应用其中。

在HDMI接口中的数据信号采用的是TMDS最小化传输差分信号协议。

这种数据传输协议曾经在DVI 接口上得到广泛的应用。

而HDMI接口上的数据信号也沿用了这种协议。

这种协议会将标准8bit数据转换为10bit信号，并且在转换过程中使用微分传送。

微分传送这种技术也曾经被广泛的应用于千兆以太网的数据传输中。

在HDMI接口中音频、视频数据的传输时可以使用三条TMDS数据通道。

视频信息在传送时被转换城连续的24bit像素数据，每个时钟周期可以传送10bit的数据。

像素时钟周期传输比率大约在25MHz 至165MHz之间。

一般来说标准的NTSC 480i隔行信号的像素时钟传输比率大约为13.5MHz。

若传输信号的比率小于25MHz，HDMI会采用自动循环技术填补码率，将信号的码率提升到25MHz的水平。

而HDMI接口最高每秒可以传输165M像素的数据量，这个数据吞吐能力是相当惊人的。

在未来一段时间内足以应付高码率，高数据流家用电器的信号传输任务。

HDTV最高的标准是1080p，它每屏的分辨率为1920X1080，若每秒传输60帧图像（1080p@60），那么最终的像素时钟传输比率为124.4MHz。

由此看来HDMI接口完全可以从容应付当今的消费电子产品的各项应用。

当然HDMI也支持双接口并联模式，那样可以提供惊人的330MHz传输比率。

但是目前这种双并联HDMI接口不会用于一般消费阶层。

在HDMI中所采用的视频信号的编码方式为RGB格式，如YCbCr 4:4:4 或YCbCr 4:2:2格式，他们每个像素都是24bit。

YCbCr是一种数字视频信号的格式，它与YPbPr格式相类似。

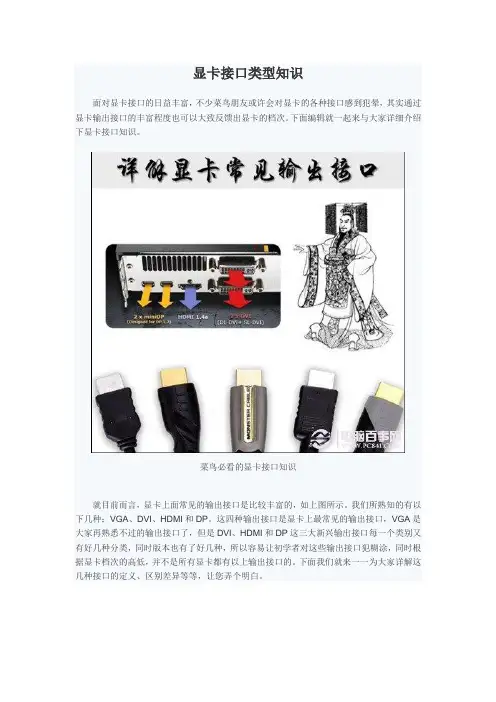

显卡接口类型知识面对显卡接口的日益丰富，不少菜鸟朋友或许会对显卡的各种接口感到犯晕，其实通过显卡输出接口的丰富程度也可以大致反馈出显卡的档次。

下面编辑就一起来与大家详细介绍下显卡接口知识。

菜鸟必看的显卡接口知识就目前而言，显卡上面常见的输出接口是比较丰富的，如上图所示。

我们所熟知的有以下几种：VGA、DVI、HDMI和DP。

这四种输出接口是显卡上最常见的输出接口，VGA是大家再熟悉不过的输出接口了，但是DVI、HDMI和DP这三大新兴输出接口每一个类别又有好几种分类，同时版本也有了好几种，所以容易让初学者对这些输出接口犯糊涂，同时根据显卡档次的高低，并不是所有显卡都有以上输出接口的。

下面我们就来一一为大家详解这几种接口的定义、区别差异等等，让您弄个明白。

VGA接口--最常见，见得最多的显卡输出接口说到VGA接口，相信熟悉电脑的很多朋友都不会陌生，因为这种接口是电脑显示器上最主要的接口，从块头巨大的CRT显示器时代开始，VGA接口就被使用，并且一直沿用至今，另外VGA接口还被称为D-Sub接口，总之是运用最广的显卡接口。

VGA显卡接口是一种D型接口，上面共有15针，分成三排，每排五个。

并且VGA接口扩展性比较强，可以轻松与DVI接口进行转换，显卡详细VGA接口介绍如下图：VGA输出接口知识对于多数朋友来说我们只要知道VGA接口是提示显示器信号的接口，是与显示器相连的接口即可，不过作为电脑爱好者我们还是有必须对显卡进行深入了解的，下面我们再来介绍下VGA接口各个引脚的功能与作用，如下图：VGA管脚接口作用VGA接口知识链接早前大多数的计算机和外部显示设备的连接还是通过模拟VGA接口进行的，计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、Ｂ三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。

对于模拟显示设备，比如说模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像；而对于LCD、DLP等数字显示设备，显示设备中需配置相应的Ａ/Ｄ（模拟/数字）转换器，将模拟信号转变为数字信号。

一、HDMI接口的工作原理这张图是HDMI接口的架构示意图。

从左边的信号源中你可以看到，HDMI接口的信源可以是任何支持HDMI输出的设备，而接入端也可以是任何带有HDMI输入接口的设备。

无论他们是音频设备、视频设备还是控制设备，HDMI接口都可以应用其中。

在HDMI接口中的数据信号采用的是TMDS最小化传输差分信号协议。

这种数据传输协议曾经在DVI 接口上得到广泛的应用。

而HDMI接口上的数据信号也沿用了这种协议。

这种协议会将标准8bit数据转换为10bit信号，并且在转换过程中使用微分传送。

微分传送这种技术也曾经被广泛的应用于千兆以太网的数据传输中。

在HDMI接口中音频、视频数据的传输时可以使用三条TMDS数据通道。

视频信息在传送时被转换城连续的24bit像素数据，每个时钟周期可以传送10bit的数据。

像素时钟周期传输比率大约在25MHz 至165MHz之间。

一般来说标准的NTSC 480i隔行信号的像素时钟传输比率大约为13.5MHz。

若传输信号的比率小于25MHz，HDMI会采用自动循环技术填补码率，将信号的码率提升到25MHz的水平。

而HDMI接口最高每秒可以传输165M像素的数据量，这个数据吞吐能力是相当惊人的。

在未来一段时间内足以应付高码率，高数据流家用电器的信号传输任务。

HDTV最高的标准是1080p，它每屏的分辨率为1920X1080，若每秒传输60帧图像（1080p@60），那么最终的像素时钟传输比率为124.4MHz。

由此看来HDMI接口完全可以从容应付当今的消费电子产品的各项应用。

当然HDMI也支持双接口并联模式，那样可以提供惊人的330MHz传输比率。

但是目前这种双并联HDMI接口不会用于一般消费阶层。

在HDMI中所采用的视频信号的编码方式为RGB格式，如YCbCr 4:4:4 或YCbCr 4:2:2格式，他们每个像素都是24bit。

YCbCr是一种数字视频信号的格式，它与YPbPr格式相类似。

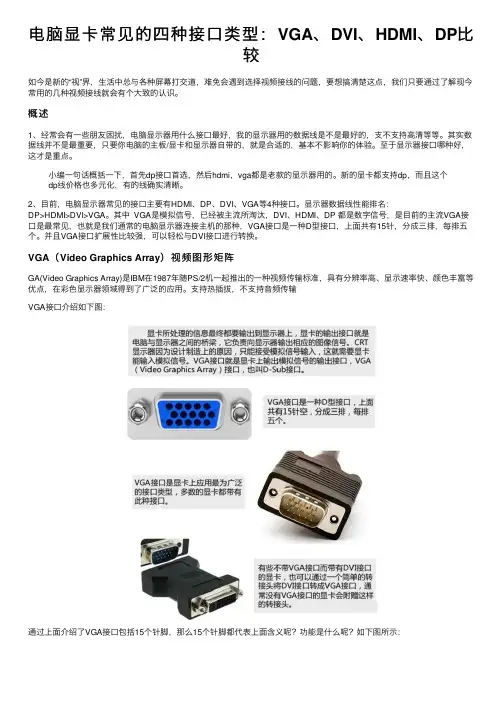

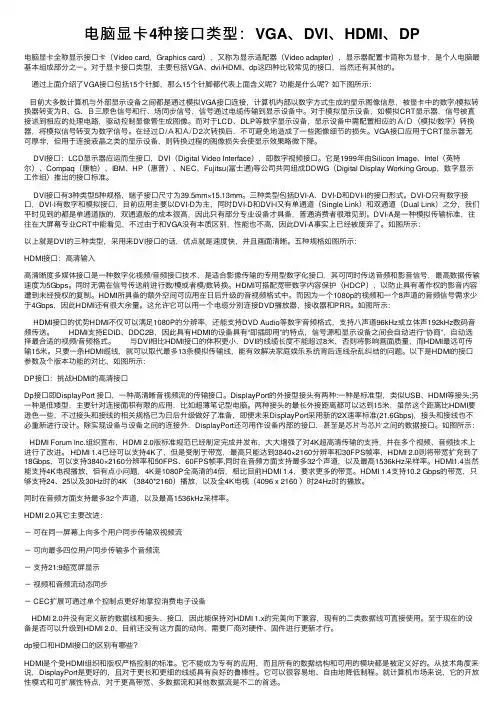

电脑显卡常见的四种接⼝类型：VGA、DVI、HDMI、DP⽐较如今是新的“视”界，⽣活中总与各种屏幕打交道，难免会遇到选择视频接线的问题，要想搞清楚这点，我们只要通过了解现今常⽤的⼏种视频接线就会有个⼤致的认识。

概述1、经常会有⼀些朋友困扰，电脑显⽰器⽤什么接⼝最好，我的显⽰器⽤的数据线是不是最好的，⽀不⽀持⾼清等等。

其实数据线并不是最重要，只要你电脑的主板/显卡和显⽰器⾃带的，就是合适的，基本不影响你的体验。

⾄于显⽰器接⼝哪种好，这才是重点。

⼩编⼀句话概括⼀下，⾸先dp接⼝⾸选，然后hdmi，vga都是⽼款的显⽰器⽤的。

新的显卡都⽀持dp，⽽且这个dp线价格也多元化，有的线确实清晰。

2、⽬前，电脑显⽰器常见的接⼝主要有HDMI、DP、DVI、VGA等4种接⼝。

显⽰器数据线性能排名：DP>HDMI>DVI>VGA。

其中 VGA是模拟信号，已经被主流所淘汰，DVI、HDMI、DP 都是数字信号，是⽬前的主流VGA接⼝是最常见，也就是我们通常的电脑显⽰器连接主机的那种，VGA接⼝是⼀种D型接⼝，上⾯共有15针，分成三排，每排五个。

并且VGA接⼝扩展性⽐较强，可以轻松与DVI接⼝进⾏转换。

VGA（Video Graphics Array）视频图形矩阵GA(Video Graphics Array)是IBM在1987年随PS/2机⼀起推出的⼀种视频传输标准，具有分辨率⾼、显⽰速率快、颜⾊丰富等优点，在彩⾊显⽰器领域得到了⼴泛的应⽤。

⽀持热插拔，不⽀持⾳频传输VGA接⼝介绍如下图：通过上⾯介绍了VGA接⼝包括15个针脚，那么15个针脚都代表上⾯含义呢？功能是什么呢？如下图所⽰：VGA接⼝管脚⽬前⼤多数计算机与外部显⽰设备之间都是通过模拟VGA接⼝连接，计算机内部以数字⽅式⽣成的显⽰图像信息，被显卡中的数字/模拟转换器转变为R、G、Ｂ三原⾊信号和⾏、场同步信号，信号通过电缆传输到显⽰设备中。

视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S发布: 2011-8-30 | 作者: —— | 来源:zhouyaobang| 查看: 967次 | 用户关注：视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。

显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。

VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。

VGA端子也叫D-Sub接口。

VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。

HDMI 格式1、HDMI 版本2、RGB？1. HDMI接口类型从版本区分：•版本HDMI 1.0 频率165MHZ 带宽4.95Gbps 原始标准，最近已基本淘汰；•版本HDMI 1.1 频率165MHZ 带宽4.95Gbps 增加DVD-Audio支持等；•版本HDMI 1.2 频率165MHZ 带宽4.95Gbps 增加SACD音频支持等；•版本HDMI 1.2a 频率165MHZ 带宽4.95Gbps 增加兼容性认证等要求；•版本HDMI 1.3 频率340MHZ 带宽10.2Gbps 提高通讯带宽，增加TrueHD 和DTS-HD音频；•版本HDMI 1.4 频率340MHZ 带宽10.2Gbps 增加一条数据通道，支持百兆以太网双向通信。

2. HDMI接口类型从接口形状上区分：•标准HDMI接口；•Micro HDMI（迷你接口）；•微型接口。

3. HDMI接口类型按照电气结构和物理形状的区别：•TypeA型：是标准的19针HDMI接口，普及率最高；•TypeB型：接口尺寸稍大，但是有29个引脚，可以提供双TMDS传输通道，因此支持更高的数据传输率和Dual-Link DVI连接；•Type C型：接口和A型接口性能一致，但是体积较小，更加适合紧凑型便携设备使用。

HDMI：1.高清晰度多媒体接口（英文：High Definition MultimediaInterface，HDMI）是一种数字化视频/音频接口技术，是适合影像传输的专用型数字化接口，其可同时传送音频和影像信号，最高数据传输速度为18Gbps（2.0版），同时无需在信号传送前进行数/模或者模/数转换；2.HDMI可搭配宽带数字内容保护（HDCP），以防止具有著作权的影音内容遭到未经授权的复制；3.HDMI所具备的额外空间可应用在日后升级的音视频格式中，而因为一个1080p的视频和一个8声道的音频信号需求少于0.5GB/s，因此HDMI还有很大余量。

视频接口大全(HDMI、DVI、VGA、RGB、分量、S端子、USB接口) 1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。

显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。

VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。

VGA 端子也叫D-Sub接口。

VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。

VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。

VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。

很多投影机上还有BGA输出接口，用于视频的转接输出。

3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。

HDMI 1.4、2.0、2.0a、2.0b 接口参数对比导读:经常接触4K类产品的用户都知道，HDMI接口是视频传输最常用的接口，也是笔记本电脑上的标配，不过这个HDMI接口目前有HDMI 1.4、2.0、2.0a、2.0b等几个版本，每个都有一些差异，下面我们就来看看他们的区别。

HDMI 1.4、2.0、2.0a、2.0b 接口参数对比：HDMI接口又叫高清晰度多媒体接口（英文：High Definition Multimedia Interface，HDMI），这是一种数字化视频/音频接口技术，是适合影像传输的专用型数字化接口，其可同时传送音频和影像信号，且无需在信号传送前进行数/模或者模/数转换。

简单来说，HDMI接口就是一种用来传输影像和声音信号的接口，内容制造设备通过HDMI就可以将影像和声音以极高的效率传输到观影设备上。

这类接口在智能电视、机顶盒、投影仪等设备中比较常见，其接口呈倒梯形，较偏平。

如下图：一、HDMI的进化史：其实最早出现在传输领域的技术是DVI而非DHMI，DVI接口的出现在当时也被广泛用于输出领域，但是随着伴随着数字高清影音技术的发展，DVI接口也开始逐渐暴露出种种问题，甚至在一定程度上成为数字影像技术进步的瓶颈。

因此，无论是IT厂商，平板电视制造商，还是好莱坞的众多出版商，都迫切需要一种更好的能满足未来高清视频行业发展的接口技术，也正是基于这些原因，才促使了HDMI标准的诞生。

HDMI 1.0最早的HDMI 1.0版本于2002年12月推出，它的最大特点就是整合了音频流的数字接口，与当时PC界面中很流行的DVI接口相比，它更先进，更方便。

HDMI 1.0版本支持从DVD到蓝光格式的视频流，而且具备CEC（consumer electronics control）功能，也就是在应用中，可以在所有连接设备间形成一种共通的联络，对设备组具备更方便的控制。

HDMI 1.12004年5月，HDMI 1.1版本面试。

1.目的5.2.2 HDMI(A )-HDMI(C ) 线材示意图(HDMI1.4带网络功能示规格) 接线方法5.2.2 HDMI(A )-HDMI D ) 线材示意图接线方法(HDMI1.4带网络功能示规格)5.3 导体：根据成品所需的长度选择不同规格的导体,具体选用请参考附件<<HDMI设计清单>>5.4 绝缘：传输数字视频的使用的发泡PE其它控制信号线使用PE；绝缘直径选取应与导体配合，需保证传输数字视频的四对线的特性阻抗为100±10Ω。

5.5 芯线对绞：要求以较小的节距（25mm左右）绞合，同时使用带力控制和退扭的放线架，使两芯线的长度一致和使芯不变形，达到测试中的Skew项目的测试合格。

5.6 屏蔽：对绞线需加镀锡线或裸铜作为地线，包铝箔，再采用热融Mylar，铝箔重叠率需达25%--33%。

5.7 成缆：在线材成缆的时候，应使绞向同对绞的绞向，绞距也不要太大80—120mm即可。

5.8插头加工5.8.1端子选用：HDMI端子分为A型、B型、C型、D型。

A型端子19pin，只能传输单路信号(singlelink)，图像解析度HDMI 1.4最高到340Mpixels/sec，即每秒最高传输3.4亿个像素。

在HDMI1.3超过HDMI A型解析度的信号，需要采用双路（dual link）连接，即采用B型端子，B型端子共29 pin，因为是为未来的高清晰度显示设备预留的，而在HDMI1.4之后已提升至340Mpixels/sec，故已基本不采用。

C型与D型图像解析度同A型。

5.8.2HDMI2.0 HDMI A型端子的图像解析度最高达600Mpixels/sec，即每秒最高传输6.0亿个像素，C型与D型图像解析度同A型。

5.9.2 端子的外露尺寸：其尺寸要求，请参考本厂HDMI Connector设计规6.成品的性能要求：6.1 HDMI Connector部分的测试如:插拔力,接触电阻,绝缘,耐压等方面的性能要求请参阅本厂HDMI Connector设计规6.2 本厂常规测试项目如:导通,摇摆测试等项目按本厂相关标准执行.6.3 Cable Assembly TMDS信号测试要求:Cable Assembly ParametersParameter ValueMaximum Cable Assembly Intra-Pair Skew) 112psec (0.20 Tbit)Maximum Cable Assembly Inter-Pair Skew 1780psec (0.20 Tpixel)Far-end Crosstalk < -20dBAttenuation0kHz - 825MHz < 5dB825MHz - 2.475GHz < 12dB2.475GHz - 5.1GHz < 25dBDifferential ImpedanceConnection point and transition area: Up to 1nsec**100 ohms ±15%Cable area: 1nsec . 2.5nsec:**100 ohms ±10%7. HDMI端子的主要类型:a. HDMI-A(single link) ：传输1条TMSD通道数据b. HDMI-B(dual link) ：传输2条TMSD通道数据c. HDMI-A(single link) ：传输1条TMSD通道数据d. HDMI-A(single link) ：传输1条TMSD通道数据Type C connector Type D connector1Pin19Pin1Pin19Pin2Pin189Pin8.3 HDMI Type B Connector Pin Assignment8.4 HDMI Type C Connector Pin Assignment8.5 HEAC Type C Connector Pin Assignment8.6Type D Connector Pin Assignment8.7 HEAC Type D Connector Pin Assignment9.参考资料a)<< High-Definition Multimedia Interface Specification Version 1.4b>>b) << High-Definition Multimedia Interface Specification Version 2.0>>c) <<HDMI cable 设计清单>>。

w i l l i n g ！什么是HDMI 接口问题1：HDMI 接口是否都一样？答：就接口针脚数而言，HDMI 分两种：TYPE A（19针）和TYPE B （29针），TYPE B 支持双通道连接和高于1080P 的分辨率，目前应用较少，市场主流以TYPE A 为主。

就接口版本而言，HDMI 有1.0，1.1，1.2，以及最新的1.3几个版本，从1.0到1.2主要改进了音频和兼容性问题；而1.3版本则将原有的5Gbps 带宽升至10.2Gbps，并且支持Deep Color 技术。

HDMI 1.3还加入了自动音频同步的功能，并且新增了对新型无损压缩数字音频格式Dolby TrueHD 和DTS-HD Master Audio 的支持。

HDMI 版本向下兼容，现有显卡等设备大都支持1.2版本规范。

问题2：HDMI 连接线是否分等级、是否有传输距离限制？如何选购合适的HDMI 连接线？答：HDMI 连接线（图9）具有一定的规格，例如21AWG、24AWG 等，AWG 前面的参数越小说明线的电阻值越低、传输的极限距离也越长，价格也越贵，而不同品牌的连接线质量也有所不同。

目前市面上采用24AWG 的HDMI 线，传输1080I 信号的距离大约只有15米长，1080P 信号的传输距离则更短。

所以应该尽量减少各个HDTV 设备之间的距离，并选购优质选材，以获得更好的画面质量。

距离实在超出HDMI 连接线传输限制的可以考虑增加HDMI 信号放大器（图10）。

问题3：使用690G 主板集成显卡的HDMI 连接液晶电视后设置为w i l l i n g ！1080P（1920×1080）分辨率时无声音输出？答：690G 主板的集成显卡最高只支持1080i，使用1080P 分辨率时需要单独连接音频线。

问题4：能否在690G 或者C68集成主板上使用HDMI 和DVI 双屏输出？答：不可以，因为集成显卡HDMI 和DVI 公用数字通道，使用HDMI 后可选择模拟接口的VGA 或S 端子实现双屏输出。

HDMI接口类型按照电气结构和物理形状的区别，HDMI接口可以分为Type A 、Type B、Type C三种类型。

每种类型的接口分别由用于设备端的插座和线材端的插头组成，使用5V低电压驱动，阻抗都是100欧姆。

这三种插头都可以提供可靠的TMDS连接，其中A型是标准的19针HDMI接口，普及率最高；B型接口尺寸稍大，但是有29个引脚，可以提供双TMDS传输通道，因此支持更高的数据传输率和Dual-Link DVI连接。

而C型接口和A型接口性能一致，但是体积较小，更加适合紧凑型便携设备使用。

Type A的物理规格TYPE A是最常见的接口形式Type A型HDMI插座成扁平的“D”型，上宽下窄。

接口外侧设有一圈厚度为0.5毫米的金属材质屏蔽层，防止来自外界的各种干扰信号。

其中用于设备端的插座内径最宽处14毫米，高4.55毫米。

19跟引脚在中心位置分两层排列。

每根引脚的宽度为0.45毫米，长度为4.1毫米。

A型的插头外径是最宽处13.9毫米，高4.45毫米。

内部的引脚呈环状排列。

而HDMI标准规定这些尺寸的误差要控制在相当小的范围内（0.05毫米左右），以保证良好的接触性。

以Type A为例，HDMI各引脚的定义如下：Type B的物理规格B型HDMI接口的物理结构相比于A型接口，基本形状并没有太大变化，都是“D”型。

但是其插座端最大宽度达到了21.3毫米，比A型的14毫米足足大了一圈。

相应的，B型接口的插头端尺寸也有所改变，具体看下图。

Type B型接口Type C接口物理规格C型HDMI接口设计目的就是为了紧凑型便携设备，因此C型插座的尺寸只有10.5×2.5毫米，而插头也只有10.42×2.4毫米。

非常的小巧。

Type C - Type A转换器这三种HDMI接口之间并没有做到完全的兼容，也就是说A型头不能通过转接设备连接到B型头，B型头又不能转接成C型头，不过由于A型头和C型头仅仅是物理尺寸上不一样，他们之间是可以通过转换设备实现兼容的。
