【工程常用表格】全防坠器检验检测报告

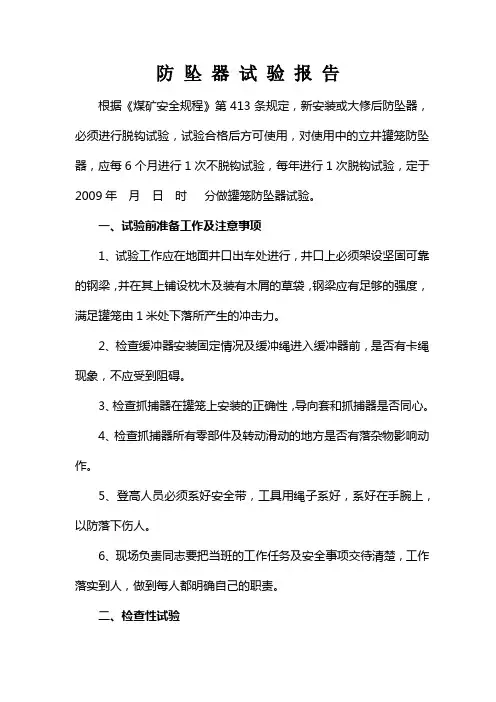

防坠器试验报告根据《煤矿安全规程》第413条规定，新安装或大修后防坠器，必须进行脱钩试验，试验合格后方可使用，对使用中的立井罐笼防坠器，应每6个月进行1次不脱钩试验，每年进行1次脱钩试验，定于2009年月日时分做罐笼防坠器试验。

一、试验前准备工作及注意事项1、试验工作应在地面井口出车处进行，井口上必须架设坚固可靠的钢梁，并在其上铺设枕木及装有木屑的草袋，钢梁应有足够的强度，满足罐笼由1米处下落所产生的冲击力。

2、检查缓冲器安装固定情况及缓冲绳进入缓冲器前，是否有卡绳现象，不应受到阻碍。

3、检查抓捕器在罐笼上安装的正确性，导向套和抓捕器是否同心。

4、检查抓捕器所有零部件及转动滑动的地方是否有落杂物影响动作。

5、登高人员必须系好安全带，工具用绳子系好，系好在手腕上，以防落下伤人。

6、现场负责同志要把当班的工作任务及安全事项交待清楚，工作落实到人，做到每人都明确自己的职责。

二、检查性试验将罐笼停放在上井口，罐笼封闭物上。

放松提升钢丝绳。

在弹簧力的作用下，抓捕器楔子紧靠在制动绳上，测量楔子露出长度和弹簧长度，弹簧的行程不是超过最大行程的三分之二，然后拉紧提升绳，提起罐笼再测量弹簧长度及楔子露出长度。

检查性实验，每罐笼的检查性试验不少于三次，各部件机构动作灵活可靠，试验报告内容现场量得如下表：三、静负荷试验将重载罐笼停在井口座或封闭物上，放松提升钢丝绳，抽出两个叉杆之间的销子，这是抓捕器的楔子在弹簧作用下压在制动绳上。

将罐笼上提400-1000mm，已被接通的抓捕器在制动绳上滑动，停罐后，在制动绳和缓冲绳上作出标记，再放松提升绳，这时抓捕器沿制动绳下滑一段距离后，停住，罐笼沿制动绳下滑的距离不得超过40mm，缓冲绳不得有抽出现象，每台罐笼要用载矸矿车荷重的重罐进行两次静负荷试验，每次抓捕器不应在同一地点。

四、脱钩试验罐笼应进行两次脱钩试验：一次为空罐，一次相当于载矸矿车重的重罐。

把罐笼停在井口封闭物上，在提升钢丝绳与拉杆之间装上脱钩器，将罐笼提到1500mm左右，在制动绳、缓冲绳和井架上做出记号，抖动脱钩器，罐笼下降，防坠器发生制止作用，测量罐笼对制动绳的相对下降距离均不得超过100mm，测量缓部与井架间的距离，再测罐笼对井架距离不大于120mm，后把罐笼与提升绳连接好，再慢慢地提起罐笼，使抓捕器从制动绳上脱开，此次试验结束。

受控编号：

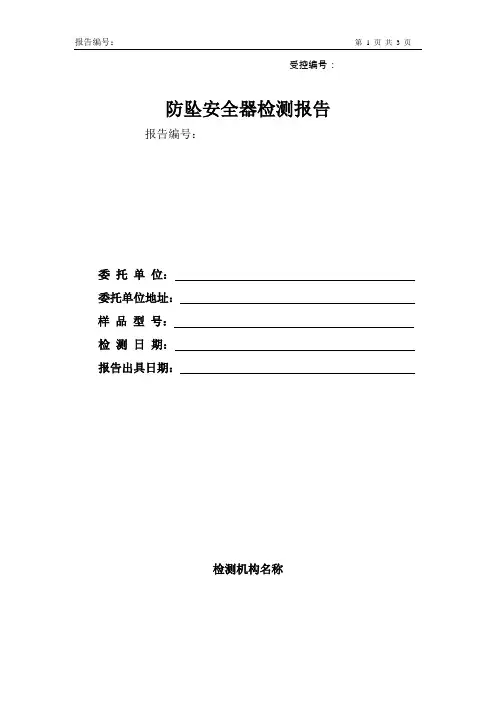

防坠安全器检测报告报告编号：
委托单位：
委托单位地址：
样品型号：
检测日期：
报告出具日期：
检测机构名称
声明
1.检测结果仅对来样有效；
2.本报告无检验、审核、批准人员的签字和检验机构的核准证号、计量认证章、二维码防伪标识、检验专用章或者公章的无效；
3.报告复印页数不全，未加盖检验报告专用章无效；
4.报告无主检人、审核、批准签名无效；
5.报告涂改、增删无效；
6.对检测报告若有异议，应于收到报告之日起十五日内向检测单位提出书面申诉。

起重机械检验部门内部管理二维码：
检验机构地址：
邮政编码：
联系电话：
受控编号：防坠安全器检测报告。

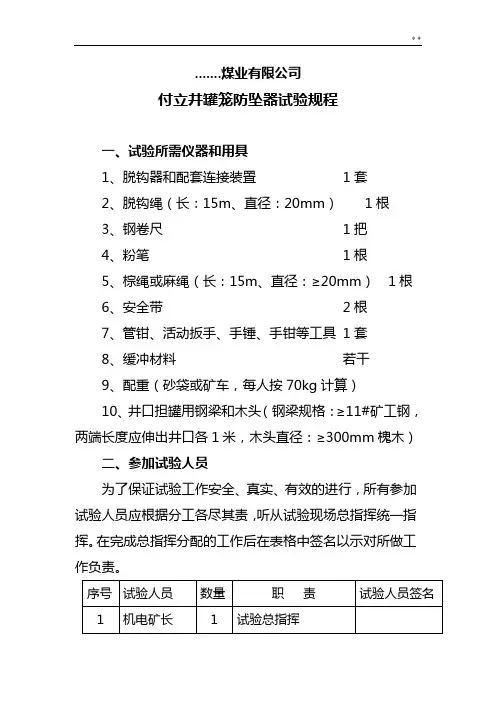

.......煤业有限公司付立井罐笼防坠器试验规程一、试验所需仪器和用具1、脱钩器和配套连接装置 1套2、脱钩绳（长：15m、直径：20mm） 1根3、钢卷尺 1把4、粉笔 1根5、棕绳或麻绳（长：15m、直径：≥20mm） 1根6、安全带 2根7、管钳、活动扳手、手锤、手钳等工具 1套8、缓冲材料若干9、配重（砂袋或矿车，每人按70kg计算）10、井口担罐用钢梁和木头（钢梁规格：≥11#矿工钢，两端长度应伸出井口各1米，木头直径：≥300mm槐木）二、参加试验人员为了保证试验工作安全、真实、有效的进行，所有参加试验人员应根据分工各尽其责，听从试验现场总指挥统一指挥。

在完成总指挥分配的工作后在表格中签名以示对所做工作负责。

三、安全措施及注意事项1、现场进行罐笼防坠器的脱钩试验有一定的危险性，因此试验一定要有专人指挥，各相关人员要有明确的分工，受指挥人员统一指挥。

2、由于罐笼防坠器的脱钩试验是在井口进行的，试验前应在井口处架设坚固可靠的钢梁，并在井口铺设枕木和装有木屑的草袋；钢梁应有足够的强度，必须能够承受载重罐笼由1m高度落下时所产生的冲击力。

3、罐笼顶部不准放置销轴、螺母、螺栓、工具等，以免在脱钩试验时由于罐笼产生震动，使其坠入井内，砸坏井筒里的电缆、水管等设备。

4、试验期间井底严禁有人，并设专人把守；绞车提升或下放速度≤s。

5、井口、井架及罐笼上的作业人员必须配备安全带，穿防滑鞋，所有参加试验人员必须戴好安全帽。

6、在进行脱钩试验前用棕绳或麻绳将主提升绳栓接牢靠，以免提升钢丝绳从天轮上滑脱。

四、罐笼防坠器的试验方法1、试验前的准备工作试验工作在地面井口出车平台处进行，井口处必须架设坚固可靠的钢梁，并在钢梁上铺设枕木和装有木屑的编织袋。

检查抓捕器在罐笼上的安装正确性，导向套和抓捕器楔盒是否同心，各转动和滑动部件是否灵活。

抓捕机构的连板、销轴、拨爪楔子等重要零部件是否有永久变形。

检查制动绳的张紧力是否合适，固定是否牢靠。

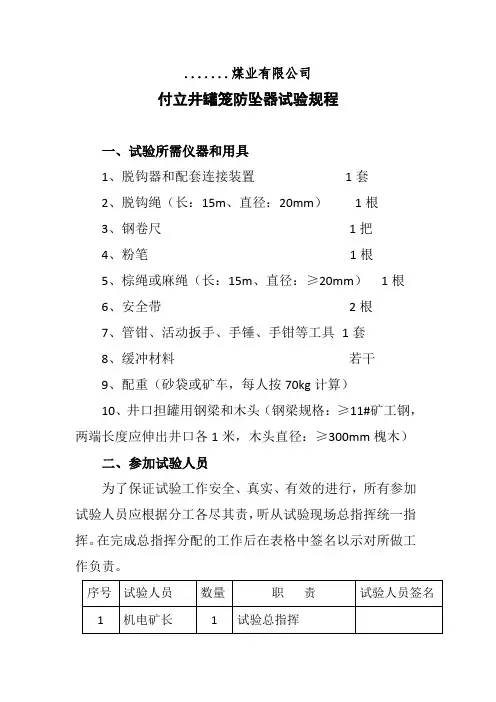

.......煤业有限公司付立井罐笼防坠器试验规程一、试验所需仪器和用具1、脱钩器和配套连接装置1套2、脱钩绳（长：15m、直径：20mm）1根3、钢卷尺1把4、粉笔1根5、棕绳或麻绳（长：15m、直径：≥20mm）1根6、安全带2根7、管钳、活动扳手、手锤、手钳等工具1套8、缓冲材料若干9、配重（砂袋或矿车，每人按70kg计算）10、井口担罐用钢梁和木头（钢梁规格：≥11#矿工钢，两端长度应伸出井口各1米，木头直径：≥300mm槐木）二、参加试验人员为了保证试验工作安全、真实、有效的进行，所有参加试验人员应根据分工各尽其责，听从试验现场总指挥统一指挥。

在完成总指挥分配的工作后在表格中签名以示对所做工作负责。

三、安全措施及注意事项1、现场进行罐笼防坠器的脱钩试验有一定的危险性，因此试验一定要有专人指挥，各相关人员要有明确的分工，受指挥人员统一指挥。

2、由于罐笼防坠器的脱钩试验是在井口进行的，试验前应在井口处架设坚固可靠的钢梁，并在井口铺设枕木和装有木屑的草袋；钢梁应有足够的强度，必须能够承受载重罐笼由1m高度落下时所产生的冲击力。

3、罐笼顶部不准放置销轴、螺母、螺栓、工具等，以免在脱钩试验时由于罐笼产生震动，使其坠入井内，砸坏井筒里的电缆、水管等设备。

4、试验期间井底严禁有人，并设专人把守；绞车提升或下放速度≤s。

5、井口、井架及罐笼上的作业人员必须配备安全带，穿防滑鞋，所有参加试验人员必须戴好安全帽。

6、在进行脱钩试验前用棕绳或麻绳将主提升绳栓接牢靠，以免提升钢丝绳从天轮上滑脱。

四、罐笼防坠器的试验方法1、试验前的准备工作试验工作在地面井口出车平台处进行，井口处必须架设坚固可靠的钢梁，并在钢梁上铺设枕木和装有木屑的编织袋。

检查抓捕器在罐笼上的安装正确性，导向套和抓捕器楔盒是否同心，各转动和滑动部件是否灵活。

抓捕机构的连板、销轴、拨爪楔子等重要零部件是否有永久变形。

检查制动绳的张紧力是否合适，固定是否牢靠。

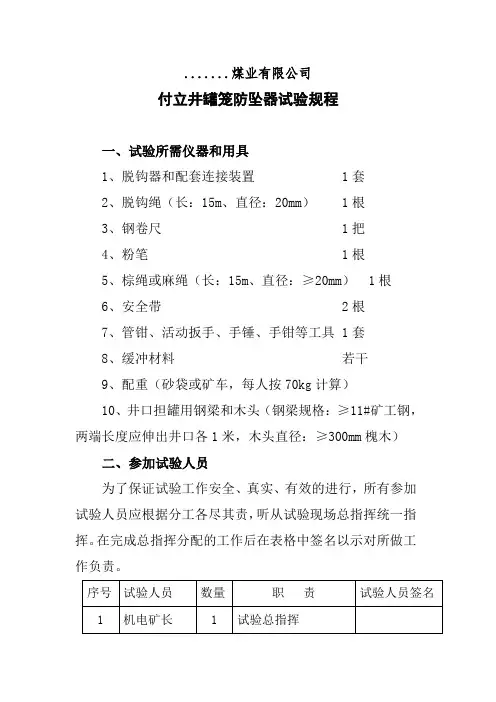

.......煤业有限公司付立井罐笼防坠器试验规程一、试验所需仪器和用具1、脱钩器和配套连接装置1套2、脱钩绳（长：15m、直径：20mm）1根3、钢卷尺1把4、粉笔1根5、棕绳或麻绳（长：15m、直径：≥20mm）1根6、安全带2根7、管钳、活动扳手、手锤、手钳等工具1套8、缓冲材料若干9、配重（砂袋或矿车，每人按70kg计算）10、井口担罐用钢梁和木头（钢梁规格：≥11#矿工钢，两端长度应伸出井口各1米，木头直径：≥300mm槐木）二、参加试验人员为了保证试验工作安全、真实、有效的进行，所有参加试验人员应根据分工各尽其责，听从试验现场总指挥统一指挥。

在完成总指挥分配的工作后在表格中签名以示对所做工作负责。

三、安全措施及注意事项1、现场进行罐笼防坠器的脱钩试验有一定的危险性，因此试验一定要有专人指挥，各相关人员要有明确的分工，受指挥人员统一指挥。

2、由于罐笼防坠器的脱钩试验是在井口进行的，试验前应在井口处架设坚固可靠的钢梁，并在井口铺设枕木和装有木屑的草袋；钢梁应有足够的强度，必须能够承受载重罐笼由1m高度落下时所产生的冲击力。

3、罐笼顶部不准放置销轴、螺母、螺栓、工具等，以免在脱钩试验时由于罐笼产生震动，使其坠入井内，砸坏井筒里的电缆、水管等设备。

4、试验期间井底严禁有人，并设专人把守；绞车提升或下放速度≤0.5m/s。

5、井口、井架及罐笼上的作业人员必须配备安全带，穿防滑鞋，所有参加试验人员必须戴好安全帽。

6、在进行脱钩试验前用棕绳或麻绳将主提升绳栓接牢靠，以免提升钢丝绳从天轮上滑脱。

四、罐笼防坠器的试验方法1、试验前的准备工作1.1 试验工作在地面井口出车平台处进行，井口处必须架设坚固可靠的钢梁，并在钢梁上铺设枕木和装有木屑的编织袋。

1.2 检查抓捕器在罐笼上的安装正确性，导向套和抓捕器楔盒是否同心，各转动和滑动部件是否灵活。

抓捕机构的连板、销轴、拨爪楔子等重要零部件是否有永久变形。

1.3 检查制动绳的张紧力是否合适，固定是否牢靠。

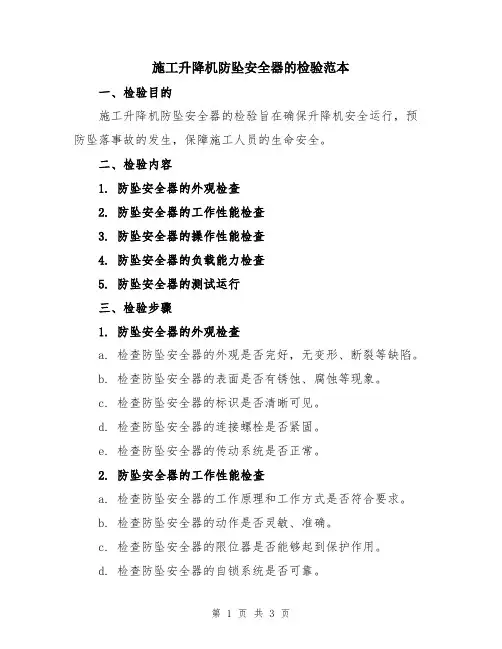

施工升降机防坠安全器的检验范本一、检验目的施工升降机防坠安全器的检验旨在确保升降机安全运行，预防坠落事故的发生，保障施工人员的生命安全。

二、检验内容1. 防坠安全器的外观检查2. 防坠安全器的工作性能检查3. 防坠安全器的操作性能检查4. 防坠安全器的负载能力检查5. 防坠安全器的测试运行三、检验步骤1. 防坠安全器的外观检查a. 检查防坠安全器的外观是否完好，无变形、断裂等缺陷。

b. 检查防坠安全器的表面是否有锈蚀、腐蚀等现象。

c. 检查防坠安全器的标识是否清晰可见。

d. 检查防坠安全器的连接螺栓是否紧固。

e. 检查防坠安全器的传动系统是否正常。

2. 防坠安全器的工作性能检查a. 检查防坠安全器的工作原理和工作方式是否符合要求。

b. 检查防坠安全器的动作是否灵敏、准确。

c. 检查防坠安全器的限位器是否能够起到保护作用。

d. 检查防坠安全器的自锁系统是否可靠。

3. 防坠安全器的操作性能检查a. 检查防坠安全器的操作装置是否平稳、灵活。

b. 检查防坠安全器的操纵杆、按钮等是否正常工作。

c. 检查防坠安全器的操作力是否适当。

d. 检查防坠安全器的外部紧急停机开关是否正常。

4. 防坠安全器的负载能力检查a. 检查防坠安全器的负载能力是否符合设计要求。

b. 检查防坠安全器的最大承载能力是否能够满足使用要求。

c. 检查防坠安全器的负载试验是否合格。

5. 防坠安全器的测试运行a. 进行防坠安全器的空载测试运行，检查防坠安全器运行是否平稳、无异常声响。

b. 进行防坠安全器的满载测试运行，检查防坠安全器能否正常工作，负载过程中是否出现异常。

四、检验结果与处理1. 检验结果a. 合格：防坠安全器外观完好，工作性能符合要求，操作性能良好，负载能力满足要求，测试运行正常。

b. 不合格：防坠安全器存在外观缺陷、工作性能不符合要求、操作性能差、负载能力不满足要求、测试运行异常。

2. 处理措施a. 合格：继续使用，并按照规定进行定期检验和维护。

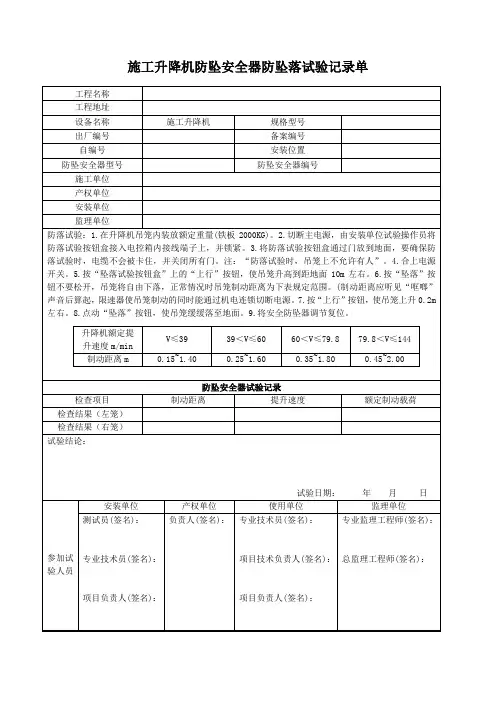

施工升降机防坠落试验表
工程名称
工程地址试验日期：年月日
设备概况
设备名称设备出厂编号
设备型号设备出厂日期
防坠器型号防坠器出厂日期
防坠器安装位置防坠器出厂编号设备运行速度（vm／s）
设备备案证编号
设备使用登记证编号
吊笼下降距离（m）
制动距离L（m）
正常使用荷载100%（T）
超限荷载125%（1.25T）
准备工作：由机械设备管理员对整个设备进行检查，在无异常的情况下将双笼内，装载水泥40包（达2000kg）,然后笼内不允许有人，切断电源和总地源。

正式试验：由测试员将坠落试验按钮的电缆插头，插入吊笼内电器控制箱底部的坠落试验专用插座中，再准备造当长度的电缆线，确保试验顺利进行，将吊笼升高离地面10米高度，按住试验按钮，当吊笼下坠速度达到临界速度时。

其防坠落器开始工作将吊笼刹住，检查测量其制动距离，试验做完后将安全防坠落复位。

先切断电源，拆去螺钉，使用专用扳手松开铜螺母，直到指示螺丝顶端部与内锥鼓面齐平为止。

接通电源，驱动吊笼向上运行20cm，使偏心块复位并符合相关要求。

至此该设备可报请有关部门进行检测验收。

结论：
测试员（单位盖章）：:
年月日结论：
施工单位参加实验人（单位盖章）：
年月日
结论：
安装单位参加实验人（单位盖章）：年月日结论：
监理单位参加实验人（单位盖章）：
年月日
安全器制动距离，计算制动距离应符合下表要求：L=πM n Zl/1000P;式中：L-安全器制动距离(m); M n-安全器齿轮模数(mm);Z-安全器齿轮齿数;l-防护目标被制动停止时碟形弹簧组的压缩量(mm);P-大螺母螺距(mm).。

.......煤业有限公司付立井罐笼防坠器试验规程一、试验所需仪器和用具1、脱钩器和配套连接装置 1套2、脱钩绳（长：15m、直径：20mm） 1根3、钢卷尺 1把4、粉笔 1根5、棕绳或麻绳（长：15m、直径：≥20mm） 1根6、安全带 2根7、管钳、活动扳手、手锤、手钳等工具 1套8、缓冲材料若干9、配重（砂袋或矿车，每人按70kg计算）10、井口担罐用钢梁和木头（钢梁规格：≥11#矿工钢，两端长度应伸出井口各1米，木头直径：≥300mm槐木）二、参加试验人员为了保证试验工作安全、真实、有效的进行，所有参加试验人员应根据分工各尽其责，听从试验现场总指挥统一指挥。

在完成总指挥分配的工作后在表格中签名以示对所做工作负责。

三、安全措施及注意事项1、现场进行罐笼防坠器的脱钩试验有一定的危险性，因此试验一定要有专人指挥，各相关人员要有明确的分工，受指挥人员统一指挥。

2、由于罐笼防坠器的脱钩试验是在井口进行的，试验前应在井口处架设坚固可靠的钢梁，并在井口铺设枕木和装有木屑的草袋；钢梁应有足够的强度，必须能够承受载重罐笼由1m高度落下时所产生的冲击力。

3、罐笼顶部不准放置销轴、螺母、螺栓、工具等，以免在脱钩试验时由于罐笼产生震动，使其坠入井内，砸坏井筒里的电缆、水管等设备。

4、试验期间井底严禁有人，并设专人把守；绞车提升或下放速度≤s。

5、井口、井架及罐笼上的作业人员必须配备安全带，穿防滑鞋，所有参加试验人员必须戴好安全帽。

6、在进行脱钩试验前用棕绳或麻绳将主提升绳栓接牢靠，以免提升钢丝绳从天轮上滑脱。

四、罐笼防坠器的试验方法1、试验前的准备工作试验工作在地面井口出车平台处进行，井口处必须架设坚固可靠的钢梁，并在钢梁上铺设枕木和装有木屑的编织袋。

检查抓捕器在罐笼上的安装正确性，导向套和抓捕器楔盒是否同心，各转动和滑动部件是否灵活。

抓捕机构的连板、销轴、拨爪楔子等重要零部件是否有永久变形。

检查制动绳的张紧力是否合适，固定是否牢靠。

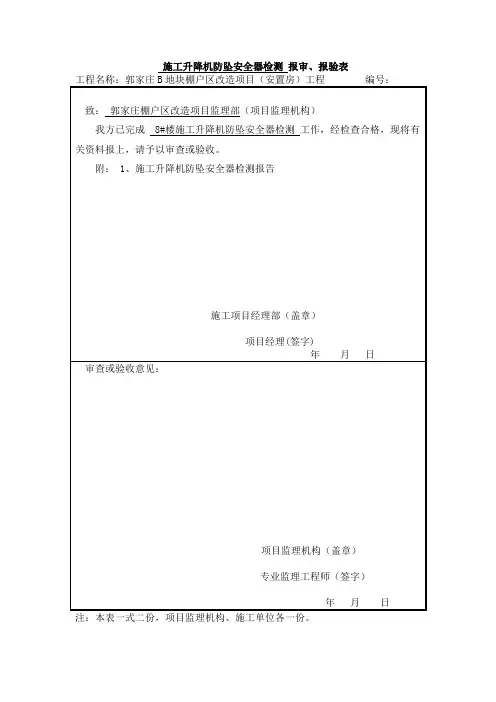

施工升降机防坠安全器检测报审、报验表
工程名称：郭家庄B地块棚户区改造项目（安置房）工程编号：
致：郭家庄棚户区改造项目监理部（项目监理机构）
我方已完成 8#楼施工升降机防坠安全器检测工作，经检查合格，现将有关资料报上，请予以审查或验收。

附： 1、施工升降机防坠安全器检测报告
施工项目经理部（盖章）
项目经理(签字)
年月日
审查或验收意见：
项目监理机构（盖章）
专业监理工程师（签字）
年月日
注：本表一式二份，项目监理机构、施工单位各一份。

钢卷尺检测报审、报验表
工程名称：郭家庄B地块棚户区改造项目（安置房）工程编号：
致：郭家庄棚户区改造项目监理部（项目监理机构）
我方已完成施工过程中使用钢卷尺检测工作，经检查合格，现将有关资料报上，请予以审查或验收。

附： 1、检定证书
施工项目经理部（盖章）
项目经理(签字)
年月日
审查或验收意见：
项目监理机构（盖章）
专业监理工程师（签字）
年月日
注：本表一式二份，项目监理机构、施工单位各一份。

...... 煤业有限公司付立井罐笼防坠器试验规程一、试验所需仪器和用具1、脱钩器和配套连接装置1套2、脱钩绳（长：15m、直径：20mm）1根3、钢卷尺1把4、粉笔1根5、棕绳或麻绳（长：15m、直径：N20mm） 1根6、安全带2根7、管钳、活动扳手、手锤、手钳等工具1套8、缓冲材料若干9、配重（砂袋或矿车，每人按70kg计算）10、井口担罐用钢梁和木头（钢梁规格：N11#矿工钢，两端长度应伸出井口各1米，木头直径：N300mm槐木）二、参加试验人员为了保证试验工作安全、真实、有效的进行，所有参加试验人员应根据分工各尽其责，听从试验现场总指挥统一指挥。

在完成总指挥分配的工作后在表格中签名以示对所做工作负责。

三、安全措施及注意事项1、现场进行罐笼防坠器的脱钩试验有一定的危险性，因此试验一定要有专人指挥，各相关人员要有明确的分工，受指挥人员统一指挥。

2、由于罐笼防坠器的脱钩试验是在井口进行的，试验前应在井口处架设坚固可靠的钢梁，并在井口铺设枕木和装有木屑的草袋；钢梁应有足够的强度，必须能够承受载重罐笼由1m高度落下时所产生的冲击力。

3、罐笼顶部不准放置销轴、螺母、螺栓、工具等，以免在脱钩试验时由于罐笼产生震动，使其坠入井内，砸坏井筒里的电缆、水管等设备。

4、试验期间井底严禁有人，并设专人把守；绞车提升或下放速度W0.5m/s。

5、井口、井架及罐笼上的作业人员必须配备安全带，穿防滑鞋，所有参加试验人员必须戴好安全帽。

6、在进行脱钩试验前用棕绳或麻绳将主提升绳栓接牢靠，以免提升钢丝绳从天轮上滑脱。

四、罐笼防坠器的试验方法1、试验前的准备工作1.1试验工作在地面井口出车平台处进行，井口处必须架设坚固可靠的钢梁，并在钢梁上铺设枕木和装有木屑的编织袋。

1.2检查抓捕器在罐笼上的安装正确性，导向套和抓捕器楔盒是否同心，各转动和滑动部件是否灵活。

抓捕机构的连板、销轴、拨爪楔子等重要零部件是否有永久变形。

1.3检查制动绳的张紧力是否合适，固定是否牢靠。

.......煤业有限公司付立井罐笼防坠器试验规程一、试验所需仪器和用具1、脱钩器和配套连接装置 1套2、脱钩绳（长：15m、直径：20mm） 1根3、钢卷尺 1把4、粉笔 1根5、棕绳或麻绳（长：15m、直径：≥20mm） 1根6、安全带 2根7、管钳、活动扳手、手锤、手钳等工具 1套8、缓冲材料若干9、配重（砂袋或矿车，每人按70kg计算）10、井口担罐用钢梁和木头（钢梁规格：≥11#矿工钢，两端长度应伸出井口各1米，木头直径：≥300mm槐木）二、参加试验人员为了保证试验工作安全、真实、有效的进行，所有参加试验人员应根据分工各尽其责，听从试验现场总指挥统一指挥。

在完成总指挥分配的工作后在表格中签名以示对所做工作负责。

三、安全措施及注意事项1、现场进行罐笼防坠器的脱钩试验有一定的危险性，因此试验一定要有专人指挥，各相关人员要有明确的分工，受指挥人员统一指挥。

2、由于罐笼防坠器的脱钩试验是在井口进行的，试验前应在井口处架设坚固可靠的钢梁，并在井口铺设枕木和装有木屑的草袋；钢梁应有足够的强度，必须能够承受载重罐笼由1m高度落下时所产生的冲击力。

3、罐笼顶部不准放置销轴、螺母、螺栓、工具等，以免在脱钩试验时由于罐笼产生震动，使其坠入井内，砸坏井筒里的电缆、水管等设备。

4、试验期间井底严禁有人，并设专人把守；绞车提升或下放速度≤0.5m/s。

5、井口、井架及罐笼上的作业人员必须配备安全带，穿防滑鞋，所有参加试验人员必须戴好安全帽。

6、在进行脱钩试验前用棕绳或麻绳将主提升绳栓接牢靠，以免提升钢丝绳从天轮上滑脱。

四、罐笼防坠器的试验方法1、试验前的准备工作1.1 试验工作在地面井口出车平台处进行，井口处必须架设坚固可靠的钢梁，并在钢梁上铺设枕木和装有木屑的编织袋。

1.2 检查抓捕器在罐笼上的安装正确性，导向套和抓捕器楔盒是否同心，各转动和滑动部件是否灵活。

抓捕机构的连板、销轴、拨爪楔子等重要零部件是否有永久变形。
