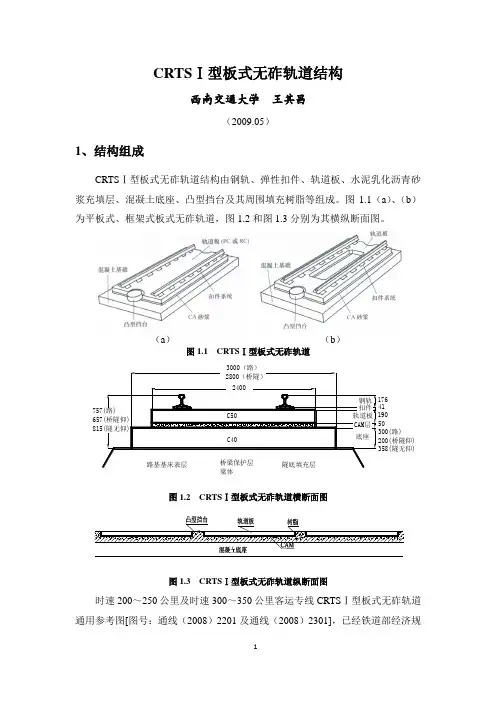

CRTS I型板式无砟轨道结构
西南交通大学王其昌
(2009.05)
1、结构组成
CRTS I型板式无砟轨道结构由钢轨、弹性扣件、轨道板、水泥乳化沥青砂
浆充填层、混凝土底座、凸型挡台及其周围填充树脂等组成。
图 1.1 (a)、(b) 为平板式、框架式板式无砟轨道，图 1.2和图1.3分别为其横纵断面图。
(a) (b)
图1.1 CRTS I型板式无砟轨道
图「2 CR T型板式板式无砟轨道横断面图
图1.3 CRTS I型板式无砟轨道纵断面图
时速200〜250公里及时速300〜350公里客运专线CRTS I型板式无砟轨道通用参考图［图号：通线(2008) 2201及通线(2008) 2301］，已经铁道部经济规
划设计院2008年7月发布。
2、路基地段CRTS I 型板式无砟轨道
图2.1为路基地段CRTS I 型板式无砟轨道，设计应符合下列规定:
L 」
L 」
图2.1路基地段CRTS I 型板式无砟轨道
(1) 底座在路基基床表层上设置。
(2) 底座每隔一定长度，对应凸形挡台中心位置，设置横向伸缩缝。
(3) 线间排水应结合线路纵坡、桥涵等线路条件具体设计。
当采用集水井 方式时，集水井设置间隔应根据汇水面积和当地气象条件计算确定。
严寒地区线 间排水设计应考虑防冻措施。
(4) 线路两侧及线间路基表面以沥青混凝土防水材料封闭，路基面防水材 料的性能应符合相关规定。
3、桥梁地段CRTS I 型板式无砟轨道
图3.1为桥梁地段CRTS I 型板式无砟轨道，设计应符合下列规定： (1) 底座在梁面上构筑，底座通过梁体预埋套筒植筋与桥梁连接。
在底座 一定宽度范围内，梁面应进行拉毛或凿毛处理设计。
(2) 底座对应每块轨道板长度，在凸形挡台中心位置，设置横向伸缩缝。
(3) 底座范围内，梁面不设防水层和保护层；底座范围以外，根据桥梁设 计的相关规定设置防水层和保护层。
(4) 桥上扣件纵向阻力及梁端扣件结构型式应根据计算确定。
____
A
廉中心应
(5)桥面米用三列排水方式。
图3.1桥梁地段CRTS I型板式无砟轨道
4、隧道地段CRTS I型板式无砟轨道
图4.1为隧道地段CRTS I型板式无砟轨道，设计应符合下列规定:
轨
道
中
也
线
1
矽
业
I F
(a)有仰拱隧道
(b)无仰拱隧道
图4.1隧道地段CRTS I型板式无砟轨道
(1)有仰拱隧道内，底座在仰拱回填层上构筑，沿线路纵向，每隔一定长度，对应凸形挡台中心位置，设置横向伸缩缝。
隧道沉降缝位置，底座对应设置伸缩缝。
底座宽度范围内，仰拱回填层表面应进行拉毛或凿毛处理设计。
(2)无仰拱隧道内，底座与隧道钢筋混凝土底板合并设置，并连续铺设。
(3)距隧道洞口100m范围，仰拱回填层或钢筋混凝土底板预埋钢筋与底座连接。
5、CRTS I型板式无砟轨道结构高度(表 5.1)
6、曲线超高设置
不同线下基础上CRTS I型板式无砟轨道的曲线超高均在底座上设置。
超高设置以内轨顶面为基准，采用外轨抬高方式，并在缓和曲线范围完成过渡。
7、轨道过渡段
7.1轨道过渡段技术要求
(1)不同轨道结构应在相同下部基础上进行过渡；
(2)不同轨道结构间的过渡段区域不得有联合接头和绝缘接头。
7.2有砟与无砟轨道间过渡
(1)无砟轨道结构的混凝土底座或支承层应从过渡点开始向有砟轨道延伸至少15m，同时应满足有砟轨道区段最小道床厚度的要求；
(2)过渡段无砟轨道一定范围内，应采取措施保证轨道板或道床板与支承层的可靠连接；
（3）过渡段应设置60kg/m的辅助轨及配套扣件，辅助轨长度25m （其中无砟轨道内约5m,有砟轨道内约20m）。
有砟轨道范围内辅助轨的设置不应影响大型养路机械维修作业；
（4）过渡段范围的轨道刚度应按分级过渡设计，可通过胶垫刚度、轨枕类
型等变化来实现；
（5）过渡段有砟轨道可采用道砟胶对45m长范围的有砟道床不同部位进行粘结。
7.3不同无砟轨道间过渡
不同无砟轨道结构间的过渡设计应考虑无砟轨道结构的设计高度差，以保证顺接。
8轨道部件技术条件
8.1钢轨
1）U71Mn（k）60kg/m 无孔热轧新轨；
2）抗拉强度（t）=880Mpa，屈服强度（?=457Mpa；
3）定尺长100 m,焊接成无缝线路。
8.2扣件
1）WJ-7B 型；
2）轨下胶垫静刚度20~30kN/mm ；
3）节点间距：路、隧、32m梁a=629mm；
4）24m梁a中=617mm，a端=637mm；
5）—般a> 650m m，否则要检算；
6）调距量±2mm；
7）调高量30mm；
8）绝缘性能满足轨道电路技术要求；
9）纵向阻力满足无缝线路设计要求，桥上采用小阻力扣件。
8.3轨道板
（1）外形尺寸
1）标准板长观辭 =4962 >2400X90mm
2）异性板长 >宽 >高=3685 >2400 »90mm
长>宽>高=4856 >2400 X90mm
3）半圆缺口半径300mm
（2）严寒地区用轨道板
1）轨道板原厚度200mm
2）保护层厚35mm
3）轨道板上设厚20mm的承轨台
（3）结构要求
1）设计荷载，轨道纵向17.5 kN.m/m，轨道横向23.0 kN.m/m；
2）后张法双层双向预应力平板；
3）采用预应力钢棒、环氧树脂涂层钢筋、HRB335、HPB235钢筋和低碳冷拔钢丝；
4）混凝土强度等级C60；
5）每块板重约6t。
（4）轨道板配板
1）路基、隧道
标准板4962mm
板缝70mm
2）桥上
24m梁
异形板4856mm
板缝80mm
5 X4856+4 >80=24600mm
32m梁
标准板4962mm
异形板3685mm
板缝70mm
5 X4962+2 >685+
6 X0=32600mm
8.4 CAM砂浆调整层
1）功能是填充、调整、承力、传力；
2）将制备的水泥沥青砂浆注入砂浆袋中而成；
3）弹性模量100~300Mpa；
4）抗压强度＞1.8Mpa
8.5钢筋混凝土底座
（1）外形尺寸
1）路基上
长＞宽＞高=20108X3000X300mm
2）桥上
长＞宽＞高=5012X2800X200mm
3）隧道内
有仰拱10044X2800＞200mm
无仰拱10044＞2800X358mm
（2）结构要求
1）功能是承载作用；
2）钢筋用HRB335、HPB235,不做绝缘处理；
3）混凝土强度等级C40;
4）底座分别构筑在路基基床表层、桥梁桥面和隧道底板上；
5）底座分段构筑主要是为防止混凝土因干缩、温缩产生裂缝；
6）分段长度路基上是每隔4块轨道板、桥上是每块板之间、隧道内是每隔2块板设置一处宽为20mm的伸缩缝；
7）超高设置在底座上，并采用外轨抬高方式。
8.6凸型挡台
（1）外形尺寸
1）全圆形
2）半圆形（用于梁端及隧道出口）
3）高度250mm
4）半径260mm
（2）结构要求
1）功能是限制轨道板的纵横向移位；
2）凸形挡台生根于底座上；
3）挡台顶面中心可作测标用；
4）钢筋用HRB335、HPB235,不做绝缘处理；5）混凝土强度C40。
